Как правильно установить буржуйку в гараже

Сооружение дымохода для буржуйки

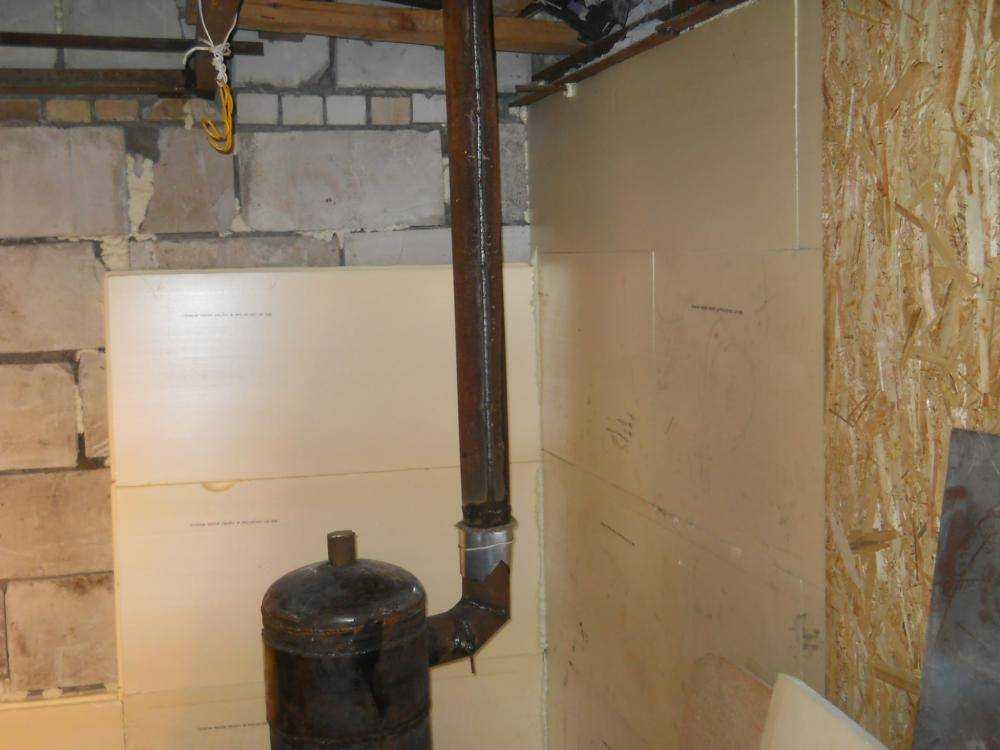

Сделать трубу для буржуйки в гараже не составит особого труда. Патрубок под установку дымохода мы уже оставили, остаётся пробить отверстие в стене или потолке. Напоминаем, что высота трубы должна составлять 4-5 метров. Более низкий дымоход для буржуйки может привести к потере тяги или задуванию воздух в обратном направлении.

Труба для буржуйки в гараже может быть прямой или изогнутой Г-образно – всё зависит от особенностей гаражного помещения. Например, если над гаражом имеются какие-то помещения, труба выводится за стенку, потом изгибается и идёт вверх. Желательно, чтобы она была выше крыши всей постройки. Верхняя часть дымохода закрывается жестяным или металлическим конусом во избежание попадания внутрь воды и снега.

Монтаж дымохода в окно вполне возможен, но небезопасен. Деревянная оконная рама может загореться от соприкосновения с перегретой трубой. Поэтому она должна подлежит изоляции – например, с помощью минеральной ваты, пролегающей между металлом и рамой. При выводе дымохода через крышу, необходимо изолировать её от кровельного покрытия и выполнить герметизацию всех щелей.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

Кроме того, используются такие элементы, как:
Погонажные профили;
Квадратной формы труба;
Специальные уголки;
Арматура;
Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Материалы и инструменты

Подготовительные работы

После выбора готового товара или составления проекта самодельного следует определиться с местом монтажа и провести его подготовку. Установку целесообразно провести у дальней стены в углу или посередине. Так генерируемое тепло не будет уходить через дверь, а отражаясь от стен, заполнит помещение.

Буржуйка из газового баллона

Следует учесть такие моменты:

Если пол земляной, необходимо делать под очаг отдельный фундамент. На деревянное или полимерное основание потребуется уложить стальной лист.
В противоположной от печи части здания в нижней части нужно сделать отдушину. Она нужна для обеспечения хорошей тяги и притока кислорода в топку.
Отступать от стены надо на 50-60 см — это уменьшит тепловые потери. Если они из горючего материала, потребуется обшивка железом или асбестом.
Заранее продумать место прохода трубы через несущие конструкции. Лучшим вариантом считается выход через стену под двумя углами 45 градусов.
Предусмотреть зонтик на дымоходе. Эта деталь спасет от попадания в него снега, мусора, птиц и задувания сильных порывов ветра.

Помимо этого, можно разработать такие опции, как теплообменник, водяной контур и внешние радиаторы.

Расчёт основных параметров

Параметры обогревателя рассчитываются исходя из таких критериев, как размер гаража, наличие свободного места и климатические условия региона. Одним из пунктов является определение высоты и диаметра дымовой трубы. Оптимальным считается сечение 100-150 мм. Чтобы максимально снизить объем нагара лучше переплатить, но установить фарфоровые или коаксиальные трубы.

Очевидные плюсы буржуйки

Буржуйка по своему устройству — обычная печь, это очень простая конструкция, рабочая эффективность которой была доказана огромным числом ее использования. Именно поэтому печи, функционирующие на отработке, до сих пор не потеряли своей востребованности. Чертежи буржуйки своими руками и их последующее воплощение – занятие, которое по силам каждому.

Современные производители в некоторых случаях все еще выпускают заводские модели, которые могут угодить требовательному хозяину. Часто используются как раз буржуйки, сделанные хозяевами самостоятельно. При этом следует заметить, что оценки со стороны пользователей таких моделей намного выше, чем оценки заводских моделей, которые приобретают хозяева.

Далее приведен список из наиболее значимых характеристик самодельного устройства для отопления, данная информация поможет сформировать список из тех пунктов, на которые обязательно нужно обращать внимание в процессе создания буржуйки. Основными положительными характеристиками являются следующие:

Основными положительными характеристиками являются следующие:

Простота. Конструкция буржуйки крайне понятна, соорудить ее сможет мастер любого уровня подготовки при помощи доступных материалов и инструментов.
Мобильность. Итоговое изделие очень компактно, учитывая то, что в составе его есть довольно габаритный толстый лист металла или футеровка.
Оперативность нагрева. Этому способствует металлические стенки. По этой причине буржуйка подходит для дачи или гаража.
Бюджетность. Низкой стоимостью обладают как детали для печи, так и топливо. Плюс буржуйки часто работают на отработке.

Задаваясь вопросом «Как сделать буржуйку своими руками», нужно быть в курсе и ряда недостатков такого устройства. Из-за ограниченной степени теплоемкости оно прогревает помещение только в момент самой топки. Кроме этого, рядом с печью нужно предельно аккуратно себя вести, ведь ее стенки очень сильно нагреваются при работе.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Порядовка кирпичной печи для гаража

Правила эксплуатации

Один раз в год необходимо чистить дымоход Теоретически топить печь можно всем, что горит. Но лучшим вариантом являются дрова, которые зачастую можно набрать бесплатно в достаточном количестве.

Горят с минимальным выделением топлива такие породы:

береза;
вишня;
акация;
абрикос;
верба;
осина;
дуб.

Чистку нужно проводить в топке и дымовой трубе. Делать это нужно при постоянном использовании ежемесячно, а при периодическом — каждые 20 топок. Лучшим вариантом является пластиковый, медный или латунный ершик. Начинать чистку нужно сверху, постепенно, по мере освобождения просвета опускаясь вниз. Если с механическим вариантом возникли осложнения, нагар можно выжечь картофельными очистками или осиновыми дровами. Еще проще — воспользоваться специализированной бытовой химией.

Конструкция и принцип работы

Для отопления не требуется возводить отдельный фундамент, а также строить дымоход. Именно по этим причинам многие владельцы частных домов выбирают именно буржуйку для отопления гаража и различных построек. Для работы печи не требуется газ или электричество.

Это металлическая коробка, которая оборудована дверцей, а также трубой. Ее выводят за помещение, чтобы отводить дым. Трубу можно использовать в качестве отопления, если предварительно позаботиться об изменении ее конструкции. Горячий воздух будет в небольшом количестве задерживаться внутри.

Труба должна идти под небольшим наклоном

Какой должна быть печь в гараже: требования к мощности устройства

Проект большинства гаражей не предусматривает установку системы отопления. При этом низкие температуры в зимнее время не только создают дискомфорт для автовладельцев, но и нежелательны для транспортных средств. Как показывает практика, использование традиционных переносных электроотопительных приборов является малоэффективным и выливается в круглую копейку в виде счетов за электроэнергию. Решить проблему довольно просто – нужно соорудить печь в гараже своими руками, выбрав оптимальный вариант.

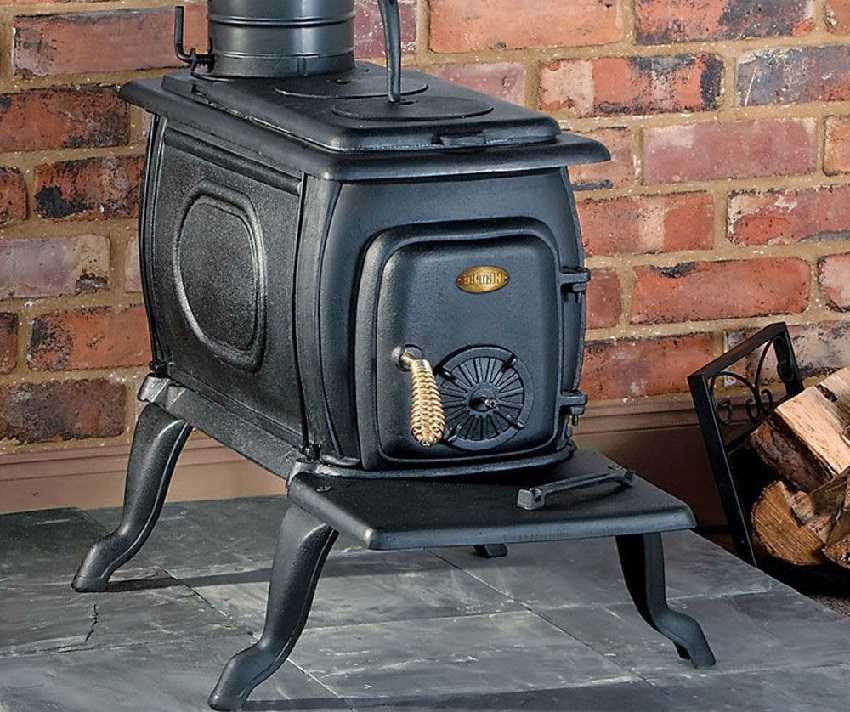

Печь, выполненная под старину, будет отлично смотреться в любом гараже

В основе проблемы отопления гаража лежат два момента:

отсутствие эффективной теплоизоляции;
закон квадрата-куба, подразумевающий соотношение размеров поверхности тела к его объему.

Упомянутый закон отражается в виде теплопотерь. Для обогревания одного кубометра помещения с маленькой площадью требуется значительно больше тепла, чем при отоплении просторного сооружения. Например, для обогревания двухэтажного дома достаточно устройства мощностью 10 кВт, а для гаража стандартных размеров потребуется прибор с производительностью тепла в 2,5 кВт.

Чтобы в гараже поддерживать температуру 16°С, можно установить агрегат мощностью 2 кВт, а для температурного режима 8°С, предусмотренного для хранения автомобиля, достаточно агрегата мощностью 1,2 кВт. Соответственно, чтобы прогреть всю площадь, потребуется значительно больше тепловой энергии, поэтому лучше осуществлять обогрев не всего помещения, а так называемого рабочего места.

Как сделать печь в гараже: максимальная эффективность размещения и система утепления

Воздух, прогретый отопительной печью для гаража, должен сосредотачиваться в центре помещения, распространяясь вокруг таким образом, чтобы между стенками и потолком образовывалась небольшая прослойка прохладного воздуха. Таким образом, транспортное средство и его владелец будут пребывать в зоне комфортной температуры, а расход тепла значительно уменьшится. Так называемая тепловая шапка образуется за счет естественной конвекции: сильный поток теплого воздуха поднимается вверх, где сталкивается с холодным плотным слоем.

Внешний вид печи для гаража не столь важен как ее энергоэффективность, но красивый дизайн не будет лишним

Благодаря физическому процессу конвекции, который заключается в распространении потоков теплого воздуха, обеспечивается эффективное отопление практически всего гаража. Получить такой результат можно даже с помощью самодельной печи для гаража с небольшой мощностью.

Важную роль в процессе обогрева и сохранности тепла играет система утепления. Одна из хитростей, которой пользуются строители гаражных кооперативов, – плотное расположение соседних сооружений, что позволяет максимально сохранить тепло. В индивидуальных постройках можно использовать для наружного утепления различные доступные материалы, например, ДВП.

Утепление металлического гаража внутри может быть проблематичным, так как в месте соприкосновения материалов появляется точка росы, где скапливается конденсат. В результате это может привести к быстрому износу как основного материала, так и утеплителя. Поэтому нужно выдерживать воздушную подушку между основной и дополнительной стенкой в 30-50 мм, отступая от пола приблизительно на 60 мм.

Печь для гаража из трубы является наиболее дешевым вариантом

Как сделать буржуйку в гараж своими руками: пошаговые действия

Изготовление простейшей, но эффективной буржуйки представлено на примере буржуйки из трубы.

Конструкция на основе трубы

на подготовленной ёмкости для топки необходимо разметить и вырезать два прямоугольных отверстия. Вырезанные сегменты выбрасывать не стоит — это будут дверцы для отсеков топки и зольника. Для их крепления понадобятся петли. Уплотнения выполняются металлической полосой по периметру дверей.
в ёмкости топки, на высоте 100 мм от нижней кромки дверцы размещены упоры для колосника. Такие упоры удобно изготавливать из уголка с полкой 40 – 50 мм, на который ложится конструкция колосника. Колосник из обычной металлической сетки не подойдёт, он быстро прогорит. Поэтому используют пруты диаметром не менее 12 мм.
колосник сваривается из прутов арматуры по схеме сетки.
после проделывания сварочных работ внутри трубы, можно заваривать её торцы — дно и потолок буржуйки.
для устойчивости печи к днищу приваривают ножки.
в потолке буржуйки проделывают отверстие дымохода диаметром, соответствующим сечению патрубка дымохода. Приваривают патрубок.
приваривают петли и навешивают дверци. Оборудуют замки или крюки для запирания дверей.
сварочные швы следует обработать болгаркой с зачистным кругом, для придания изделию эстетического вида.
также изделие можно покрасить жаростойкой краской.

Такую буржуйку часто изготавливают из газового баллона:

Видеоролик взят с интернет-ресурса Youtube, используется в качестве ознакомительного материала и не является рекламой.

Изготовление буржуйки из газового баллона самостоятельно.

Видео: как самостоятельно сделать гаражную печку

Прямоугольная буржуйка изготавливается преимущественно из листового металла. Имеет те же основные отсеки, что и буржуйка из трубы или бочки. Процесс изготовления прямоугольной буржуйки не более трудоёмкий, чем рассмотренный выше пример. В некотором смысле прямоугольное исполнение практичнее. На такой буржуйке можно разогреть пищу. Такая печь устойчивее.

Прямоугольная буржуйка

Схема-чертёж с указанием размеров такой печки приведён ниже.

Модель из листового металла

Так называемая модель «Труба в трубе» сочетает в себе топку и дополнительную оболочку вокруг топки. Такая конструкция увеличивает площадь нагреваемого металла, благодаря чему быстрее нагревается воздушное пространство вокруг печки. Теплоотдача проходит эффективнее.

Схема такой буржуйки приведена ниже.

Схема сборки «Труба в трубе»

На этой схеме видно как подходящий воздушный поток получает тепло от горящего материала, и выходит через технологические отверстия вверху буржуйки. Такая конструкция называется тепловой пушкой. Некоторые гаражные инженеры устанавливают под буржуйкой вентилятор, обеспечивая тем самым принудительный отток горячего воздуха. За счёт такого дополнения эффективность обогрева увеличивается, но возрастает также и потребность в топливе, так как топка охлаждается воздухом.

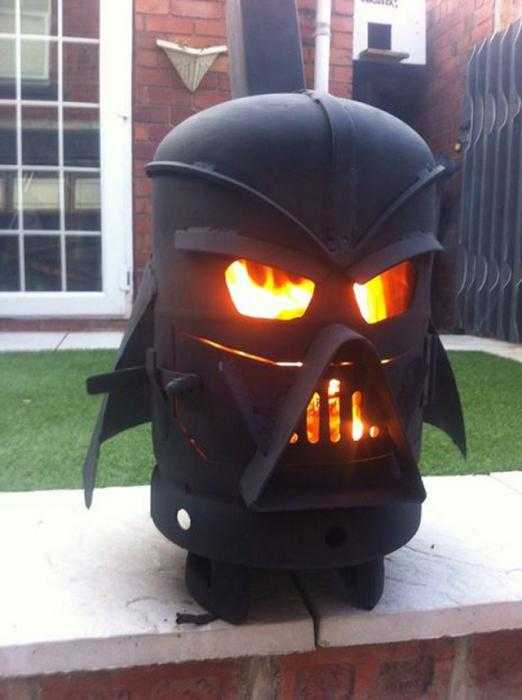

Конструкция буржуек во многом зависит от фантазии инженера и от его практических навыков работы с металлом. Некоторые «Кулибины» доводят искусство монтажа буржуек до совершенства:

Буржуйка из гаража Джорджа Лукаса

Преимущества и недостатки

Самодельные печи для гаража обладают как достоинствами, так и недостатками. К положительным свойствам относят:

Экономичность и совместимость с разными типами топлива. В буржуйку загружают дрова, уголь, торф и брикет.
Простоту изготовления своими руками и невысокую стоимость.
Компактность. За счет небольших размеров печь можно ставить в малогабаритных постройках.
Отсутствие больших затрат на обслуживание.
Возможность монтажа без обустройства основания и капитального дымохода.
Функциональность. Опционально буржуйку комплектуют варочной поверхностью, что расширяет сферу ее применения и позволяет использовать для приготовления пищи.
Быстрый розжиг и равномерное распределение тепловой энергии.

Буржуйка имеет массу плюсов, самым главным из них является экономичность. Из недостатков подобных печей выделяют:

Необходимость организации вентиляционной системы и вытяжки в обогреваемом помещении.
Потребность в периодическом очищении дымоходной трубы от сажи. Если печь используется каждый день, дымоход придется чистить не реже 1 раза в 7 дней. В противном случае сажа будет ухудшать тягу и может воспламениться.
Повышенный расход топлива из-за неспособности аккумулировать тепловую энергию. Металлические поверхности подвергаются быстрому нагреву, однако они так же быстро теряют тепло. Поэтому окружающий воздух может нагреваться только при сгорании топлива.
Быстрое остывание стенок буржуйки и труб. Из-за этой особенности у хозяев дома должен быть свободный доступ к запасам топлива.

Чтобы снизить затраты на топливо, потребители применяют специфические конструкции, где выходной патрубок устанавливается на крышке, а продукты сгорания перемещаются в трубу вывода только после отдачи тепла.

Рекомендуем к прочтению Как сваривать трубы отопления электросваркой

Примеры конструкций

Как пример к вышеизложенному здесь на рис. – чертежи печи булерьян на тепловую мощность до 6-13 кВт. Общее количество труб в батареях можно уменьшить до 6-7, тогда соответственно сократится и длина печи. Также вполне можно обойтись без смотровой вставки из жаростойкого стекла в дверце, печь разжигается абсолютно надежно.

Чертежи печи булерьян

Но вот точеные детали, гнутье труб по шаблону и фасонные заготовки из 4-мм стали нужны обязательно. Т.е., самому за изготовление буллера следует браться только достаточно опытному мастеру, имеющему возможность пользоваться хоть самым малым станочным парком.

Видео: эксплуатация печи булерьян в гараже

Чертежи печи-буржуйки для гаража

Эту буржуйку можно использовать как дожигатель печи на отработке, см. выше, удлинив ножки до 400-450 мм. В таком случае фланец под патрубок газификатора лучше расположить на боковой стенке под колосниковой решеткой и снабдить его глухой резьбовой крышкой, навинчивающейся при топке дровами/углем. В экране под газификатор нужно прорезать круглое окно, на эффективность печи оно заметно не повлияет. На дверцы топки и поддувала тогда нужно наложить изнутри асбестовые прокладки, чтобы исключить паразитный подток воздуха.

Деталь 1 (корпус и перегородки дожигателя) выполняются из стали 2,5-4 мм. Колосниковая решетка 2 – из стали толщиной 4-8 мм. Экран 3 – из жести или тонкой оцинковки. Варианты исполнения проставок под экран 4 показаны на врезке.

О печах длительного горения

Постоянно обогреваемый гараж с печным отоплением дело, вообще говоря, рискованное. Но в некоторых местностях у владельцев автомобилей просто иного выхода нет. В таком случае выручит печь длительного горения. Кроме того, что самодельные, из подручных материалов, «длинные» печки обеспечивают равномерную теплоотдачу в течение 12-24 час, они работают и на опилках, стружке, щепе, мелковеточном хворосте, соломе, сухих листьях, картонажно-бумажных отходах. Общие недостатки печей длительного горения следующие:

Топливо требуется только комнатно-сухое, т.е. в гараже нужно будет отвести место под дровник, что еще и увеличивает пожарную опасность.
В дымоходе оседает обильный конденсат (молекулы воды образуются при пиролизе древесины или летучих компонент угля), поэтому требуется колено дымохода с его сборником и вентилем для слива, что еще отнимает место под печь.
Погасить разожженную печь невозможно, топливо должно полностью прогореть само.
Эксплуатация самодельных печей длительного горения не разрешена пожарными правилами, что автоматически аннулирует страховку гаража и автомобиля.
Если машина взята в аренду или лизинг (аренду с выкупом), то арендодатель получает право в любой момент отобрать ее, не возвращая ни копейки из уже полученных платежей.

Печи длительного горения выполняются в основном по 2 схемам: с закрытой и открытой зонами горения. КПД и тех и других в любительском исполнении достигает 70% Печи с закрытой зоной горения развивают большую удельную тепловую мощность, но несколько сложнее по конструкции.

Пример первых – всем известная бубафоня, см. рис. ниже. Она весьма популярна, т.к. ее можно сделать из бочки, газового баллона, обрезка трубы и т.п. Бубафоня без экрана дает конвективный поток, как раз достаточный для создания теплой шапки. Однако у бубафони как печи для гаража есть серьезный недостаток: при задувании в дымоход возможно обратное горение, при котором из воздуховода бьет пламя, что в гараже никак ни к чему.

Печь длительного горения бубафоня в гараже

Из печей с открытой зоной горения достаточно популярна «Слобожанка», см. рис. ниже. Она предельно проста по конструкции и, если во время топки не снимать крышку, совершенно безопасна. «Слобожанку» малыми сериями выпускают некоторые мелкие частные предприятия. Но сделать ее из баллона или трубы не выйдет: диаметр печи должен быть в пределах 500-700 мм. При равных с бубафоней размерах мощность «Слобожанки» примерно вдвое ниже. Для создания теплой шапки необходим экран.

Печь Слобожанка с экраном

Как сделать печь в гараж своими руками

Будет рассмотрен алгоритм изготовления печи своими руками на примере буржуйки.

Не всегда можно иметь в гараже дрова и постоянно их туда доставлять. Поэтому идеальным вариантом будет буржуйка, которая работает на отработанном масле.

Устройство печи: масло заливается в печь, поджигается и доводится до кипения.
После этого масляные пары поднимаются в другой отсек, где смешиваются с кислородом и сгорают.
Именно в верхней камере образуется максимальное количество тепла, поэтому там должны быть самые стойкие материалы.

Для перехода между камерами понадобится толстостенная труба диаметром 10-15 сантиметров. Чтобы увеличить срок годности печи, после приготовления всех элементов их нужно покрыть жаростойкими материалами.

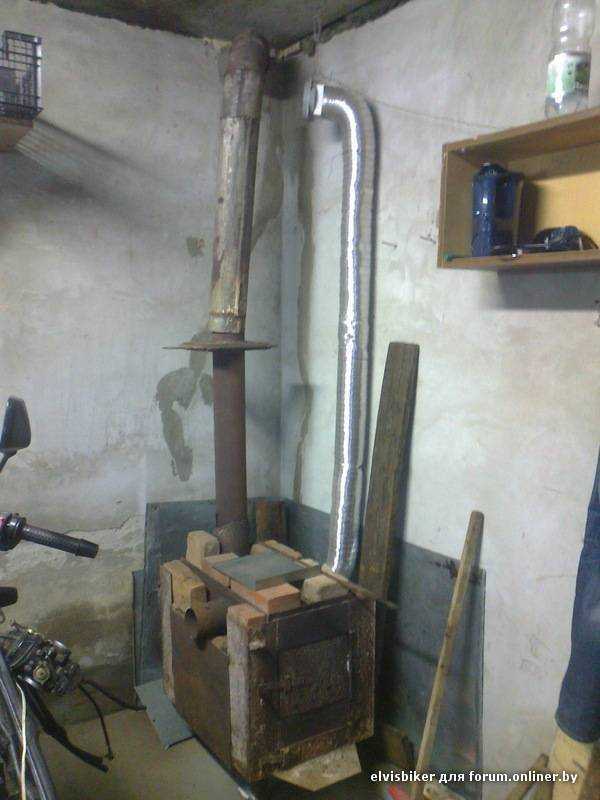

Буржуйка с дымооборотами

Это печь прямоугольной формы с минимальным расходом топлива и возможностью регулирования интенсивности горения. Конструкцию (корпус печи) собирают из металлических листов путем сварки.

Необходимые материалы и инструменты:

сварочный аппарат в комплекте с электродами;
болгарка и круги для резки металла;
рулетка;
металлические уголки;
металлические прутки для колосниковой решетки;
трубопровод;
листовой металл.

Печь состоит из следующих отделов: топка, дымооборот, зольник, отводящий трубопровод. Дополнительные элементы: дверцы с навесами и щеколдами, колосниковая решетка, металлические ножки, задвижка на трубопроводе для уменьшения теплопотерь.

Сборка буржуйки с дымооборотами

Делаем чертеж будущей печи.
Согласно размерам, указанным на чертеже, делаем разметку на листовом металле и болгаркой вырезаем заготовки для будущей топки.
Стыкуем листы металла, образуя прямоугольник. Внутрь (на боковые стенки печи) привариваем металлические уголки, на которые будет укладываться колосниковая решетка.
Колосниковую решетку выполняют из набора продольных и поперечных металлических прутков одинаковой длины, соединенных сваркой. Ячейки должны быть достаточной величины для удержания на них топлива и свободного прохождения продуктов сгорания сквозь колосниковую решетку. Саму решетку приваривать к корпусу топливника не нужно, тогда ее можно будет вытащить на время проведения очистки печи от пепла и золы.
На следующем этапе работ необходимо приварить внутрь топки лист металла, который образует дымооборот. Размер этого листа металла должен по ширине соответствовать днищу печи, а в длину быть немного меньше.
После того, как внутренняя часть печи готова, необходимо сделать дверцу поддувала и дверцу для закладки топлива в печь. Дверцы делаем таким образом, чтобы было удобно чистить печь и извлекать колосниковую решетку. Чтобы сделать навесы, используем металлический пруток и подходящую по размеру трубку. Разрезаем их болгаркой и привариваем соответственно к стенкам топки и к дверцам, затем вставляем свободный участок прутка в трубку. Для удобства пользования дверцами, из тонких полосок металла изготавливаем ручки и прикрепляем их сваркой. Задвижки делаем в виде длинной изогнутой полоски металла и соответственно крючка, за который она будет цепляться.
Ножки печи можно сделать цельносварными из металлических уголков или регулируемыми. Для возможности регулировать длину ножек понадобятся гайки и соответствующие по толщине металлические прутки с резьбой. За счет такого приема буржуйка будет стоять устойчиво даже на неровной поверхности. А также, при помощи таких ножек печь удобно отсоединять от трубы и производить обслуживание или замену каких-либо деталей.
Отводящий трубопровод с заслонкой. Для самой заслонки понадобится металлический пруток небольшого диаметра и лист металла круглого сечения, диаметром немного меньше, чем диаметр трубы. В трубе просверливаем два отверстия, вставляем в них прут, изгибаем его наружную часть для удобства, а внутри трубы устанавливаем и привариваем металлический круг. Таким образом, при повороте прутка соответственно будет поворачиваться и круг, изменяя зазор и уменьшая потери тепла из топки в атмосферу.
В верхней части печи вырезаем отверстие, соответствующее диаметру отводящей трубы и герметично привариваем ее.

Дымооборотов в буржуйке может быть два или три. А для того, чтобы уменьшить потери тепла от металлических стенок в атмосферу, печь снаружи обкладывают огнеупорным кирпичом или устанавливают отражающий металлический экран с прослойкой из теплоизолирующего материала, например, листа асбеста.

Чтобы разжечь в печи огонь, на колосниковую решетку укладывают газеты, опилки, сверху небольшие сухие поленья и поджигают газеты спичками. Когда поленья разгорятся, в печь добавляют более крупные дрова. Не стоит одновременно открывать дверцы топливника и поддувала. Регулирование тяги и интенсивности горения происходит посредством изменения зазора в трубе (задвижка) и через поддувало.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Необходимые инструменты

Чтобы выполнить своими руками такое устройство, как печка-буржуйка качественного длительного горения, необходимо подготовить следующие материалы и важные инструменты:
Потребуется большая металлическая бочка, также допускается применение баллона;
Две небольших по длине трубы, выполненные из стали (одна при этом должна быть немного больше другой);
Если это печка бубафоня, то потребуется соорудить поршень;
Выполненный из стали швеллер;
Киянка, топор, молоток, ножовка;
Потребуются устройства для проведения замера;
Стальной лист, кирпич и отражатель;
Защитные элементы для проведения сварки и иные необходимые материалы.

Только после подготовки всех требуемых инструментов и материалов можно приступать к процессу создания своими руками такого эффективного устройства, как печь буржуйка. Также желательно предварительно подготовить тщательно разработанные чертежи, которые помогут сделать не только печь длительного процесса горения — буржуйку, но такое устройство, как поршневая бубафоня.

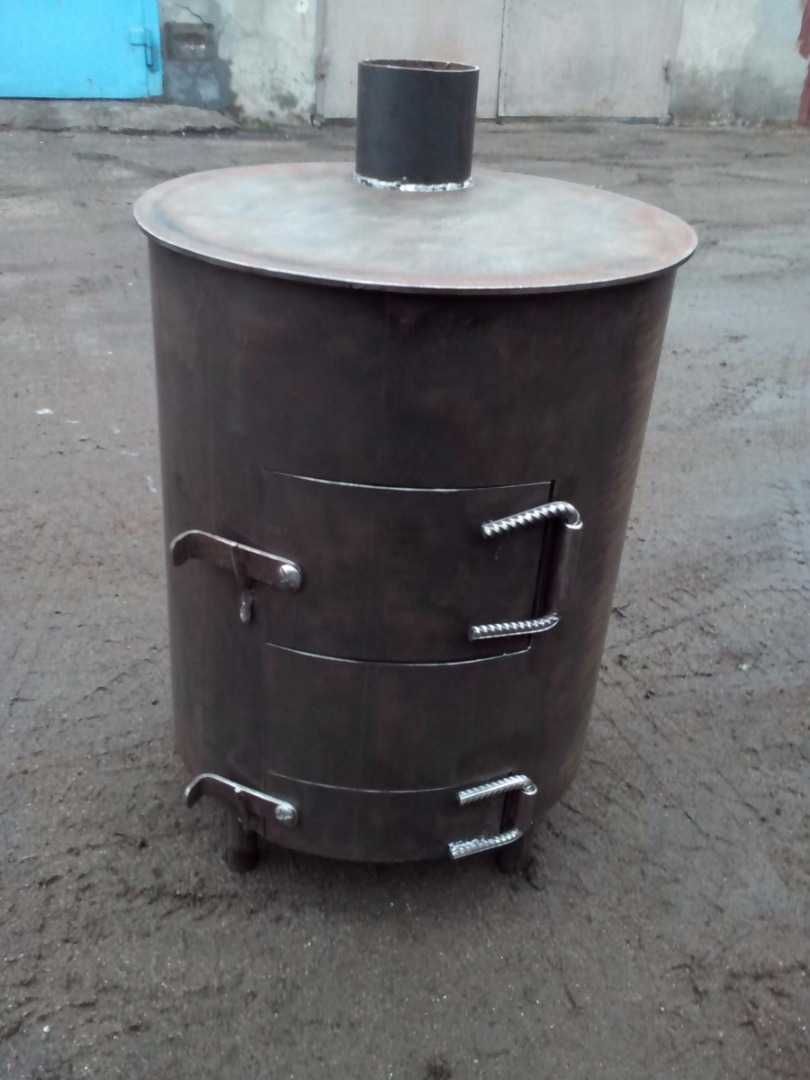

Буржуйка из трубы или бочки своими руками

Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:

На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
У конструкции из трубы заваривают торцы.
Снизу приваривают ножки
В верхней части вырезают отверстие для дымохода.
Приваривают петли, навешивают дверцы.
Присоединяют дымоотводную трубу.

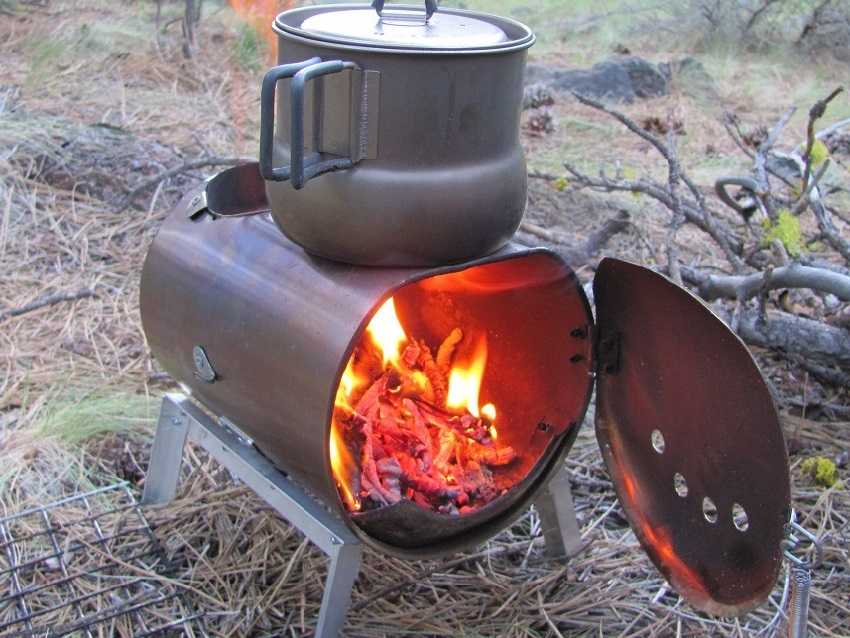

Сборка горизонтального варианта немного отличается:

Дверку для топки из вырезанного куска устанавливают на торце.
Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
Для установки печки из уголков или труб делают подставку.
Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.

Вывод дымохода через стену

Существуют два варианта вывода дымохода: через крышу гаража или стену. Сейчас подробно рассмотрим оба варианта.

Вывод дымохода через стену имеет ряд преимуществ:

Не требует выполнения качественной гидроизоляции прохода трубы, в отличии от прохода через крышу.
Относительно простотой и удобный монтаж.

К минусам можно отнести:

Хуже тяга, в сравнении с прямым монтажом дымохода.
Наличии поворотов и изгибов, затрудняется чистка.
В большей степени нуждается в утеплении.

Схемы монтажа гаражной печки через стену (2 варианта):

Советы по установке:

Монтаж дымохода начинается с печи. После предварительной сборки, отмечается место прохода дымохода в стене. Далее подготавливается само технологическое отверстие. После уже производится окончательный монтаж труб в гараже с выводом колена или тройника на улицу.
Желательно использовать тройник с ревизионной съемной крышкой, для удобства чистки. Стоит заметить, что если стены гаража выполнены из дерева, в обязательном порядке устраивается противопожарный проход, из стального короба, где пространство вокруг трубы заполняется негорючим материалом.
Монтаж трубы дымохода по стене выполняется с помощью специальных креплений строго по вертикали, на конец трубы устанавливается грибок, для зашиты от попадания влаги. Длина дымохода зависит от конкретных условий, главное условие – достаточно хорошая тяга.
