Буросекущие сваи

Технология Фундекс

Применение технологии Fundex является самым простым и щадящим методом устройства буровых оснований Применение технологии Fundex является самым простым и щадящим методом устройства буровых оснований. Способ подразумевает использование защиты вдавливаемой трубы с теряемым наконечником, таким образом, технология Fundex не имеет риска просадки грунтов, а изготавливаемый элемент может быть любого диаметра от 200 до 500 мм. Главное, что сделанный шурф не оказывает воздействия на строения, стоящие рядом, так как никакого волнения грунта не происходит. Показано использование способа Fundex на любых грунтах, кроме почв, где прослойки плотного песка имеют ширину более 2,5 метров. Преимущества типа бурения свай методом Фундекс многочисленны:

1. Высокая производительность;
2. Наличие контроля за процессом погружения трубы;
3. Нет необходимости вывоза грунта;
4. Сниженный уровень шума.

Испытание буронабивных свай статической нагрузкой повышенного типа подтвердило высокую несущую способность элементов (до 400 тонн), что при отсутствии вибраций и шумов дополняет плюсы использования технологии Fundex. Длина свай ограничивается показателем 31 метр, диаметр 200-520 мм. Производство происходит методом вращательно-вдавливающего действия, основанием будущего элемента становится теряемый наконечник из чугуна, оставляемый в глубине грунта. После чего в уплотненный грунт подается раствор, заполняющий каждый миллиметр пространства, при этом в полости также остается арматурный каркас. Стоимость изготовления свай по технологии Fundex определяется многими факторами и составляет от $ 20 за м/пог.

Производители свай предлагают различные варианты изготовления фундаментов. Однако прежде, чем выбрать того или иного подрядчика, необходимо просмотреть как минимум чертеж свайного элемента, который они вам предложат и технологию изготовления. Основные ошибки, допускаемые нечестными фирмами, относятся к неправильному расчету количества элементов, определения несущей способности и применения бетона низкой марки. А это самые главные характеристики, которые могут повлиять на практичность и прочность основания, чего бурый фундамент не допускает.

«Стена в грунте»: технология

Технологическая карта работ разрабатывается с учётом результатов инженерно-геологических изысканий. Ограничения для применения технологии связаны с наличием определённыз грунтовых условий: группы строительных грунтов выше третей, морёных и песчанных пород с включением валунов более 300 мм в диаметре; карсты, крупнообломочные грунты с пустотами, плывунные грунты, подвижные илы, грунтовые водоносные горизонты с избыточной фильтрацией, превышающей гидростатическое давление защитного глинистого раствора.

Схематично технология состоит из последовательности этапов:

Подготовительный этап: вынос всех наземных и подземных коммуникаций за территорию разработки; спланирована плащадка и устроена железо-бетонными плитами; ограждена территория; установлено и подготовлено к работе приготовительно-очистное оборудование для глинистого раствора.

Предварительный этап: поверхностная выемка почвы и выполнение форшахты — жёсткой железобетонной конструкции, ограничивающей просвет зоны выработки и соответствующей по ширине размерам будущей стены. Форшахта защищает от разрушения и опадания верхних слоёв почвы под собственным весом и под весом грейферного оборудования. Выполняется разбивка траншеи на захватки.

Выемка породы происходит под защитой глинистого раствора грейфером или гидрофрезой. Грунт изымается на поверхность, убирается из зоны производства, перемещается за территорию строительной площадки.

Разработка и бетонирование стены в грунте по технологии и на оборудовании Bauer

Защита выработки тиксотропным гидрораствором позволяет исключить применение свайных или шпунтовых ограждений, по организации искусственного водопонижения. Снижаются объёмы земляных работ, а значит и трудоёмкость. Сокращаются сроки строительства.

Для разработки задействуют специализированное буровое оборудование, в жёстких грунтах — гидрофрезы, a в мягких — грейферы (двух-челюстные узкие широкозахватные, закреплённые на жёсткой штанге), интегрированные в серийно выпускаемых установках в качестве основного или подвесного оборудования или устанавливаемые на гусеничные экскаваторы.

Траншеи отрывают поэтапно через одну отдельными участками — захватками, по ширине захвата грейфера. И подают в них бентонитовый раствор. В соответствии с технологией та часть раствора, что смешалась с грунтом благодаря постоянной циркуляции попадает в шламоотделитель, очищается от породы и поступает обратно в проходку.

Затем отрытый участок защищается по краям извлекаемыми или оставляемыми ограничителями (в виде железных балок, шпунтин или труб) по всей высоте. В него опускают заранее изготовленный арматурный каркас.

Перед бетонированием забой очищают от осадка, частичек грунта, шлама, смешавшихся с защитной суспензией. Для этого она вся удаляется и закачивается новая, очищенная. Бетонируют методом вертикально перемещающейся трубы. Применяются виброустановки и ковши-бункеры либо бетононасосы с бетоноукладчиком, оснащённым рукавом на телескопической стреле. Бетонолитная труба с приёмной воронкой помещается в траншею, не доходя до дна 0,3 м. Вытесняемый в процессе бетонирования защитный раствор откачивается насосом в накопительную ёмкость.

После того, как бетон наберёт прочность, начинаются землянные работы внутри периметра. Послойно ведётся разработка котлована. При необходимости, согласно расчётов горизонтальной нагрузки на ограждение, проводится укрепление стен грунтовыми анкерами. Особенность конструкции которых позволяет оставлять свободным пространство выемки для проведения строительных работ.

Наша техника

Мы используем следующие установки с подвесным грейферным ковшом:

Мы применяем буроинъекционные грунтовые анкеры вместо монтажа распорной системы, благодаря чему возможности метода значительно расширяются.

Обсадные трубы для буронабивных свай

Обсадные трубы – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию

Использование предполагается в двух вариантах:

1. Изготовление фундамента с обсадными трубами – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию. Есть технологии, при которых труба после заливки извлекается. Методика используется при возведении зданий в условиях повышенной плотности застройки для минимизации риска повреждения рядом стоящих строений.
2. Без обсадных труб – технология использует применение глиняной болтушки, укрепляющей стенки скважины и не допускающей их осыпания. Чаще всего данный тип подходит для устройства свайного поля для укрепления уже существующей основы.

Для строительства фундамента в проблемных грунтах СНиП 2.02.03-85 регламентирует использование только стальных труб, которые противостоят разнообразным нагрузкам. Срок эксплуатации изделий достигает 50 лет, но имеются недостатки:

1. Подверженность процессам коррозии, что снижает длительность службы труб;
2. Стоимость труб довольно высока.

Глава VI. БУРОНАБИВНЫЕ СВАИ. СТЕНЫ В ГРУНТЕ

§ VI.1. ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

VI.1.1. Общие сведения

В СССР фундаменты на буронабивных сваях применялись до недавнего времени в основном в мостостроении и портовом строительстве, однако в последние годы они получают все более широкое распространение в промышленном и гражданском строительстве.

В соответствии с технологией изготовления выделяются три основные группы (типа) буронабивных свай:

• – устраиваемых в сухих и маловлажных связных грунтах, не требующих специальных мероприятий по креплению стенок скважин;
• – изготовляемых в несвязных, слабых и обводненных грунтах, стенки скважин которых удерживаются от обрушения избыточным давлением воды или глинистым раствором;
• – сооружаемых в аналогичных грунтовых условиях с креплением стенок при помощи обсадных труб (неизвлекаемых или инвентарных).

VI.1.2. Технология изготовления буронабивных свай в связных сухих и маловлажных грунтах

В сухих и маловлажных грунтах, например лессовых, буронабивные сваи устраиваются при помощи буровых агрегатов, снабженных рабочими органами, действующими по принципу вращательного бурения (шнековая колонна или ковшевой бур), разбуривающими в грунте скважину необходимого диаметра и глубины в зависимости от требований проекта и применяемого оборудования. Устье скважины обсаживается для предотвращения обрушения грунта металлическим патрубком. Бурение производится с периодической выдачей грунта на поверхность в отвал, с последующей погрузкой его в автотранспорт.

После достижения забоя скважины проектной отметки в необходимых случаях в нижней части или по длине скважины устраиваются уширения разбуриванием полости при помощи специального приспособления — уширителя. По окончании бурения скважина освидетельствуется, и после ее приемки в необходимых случаях в нее устанавливается арматурный каркас и производится бетонирование.

По окончании бетонирования скважины голова сваи формуется в специальном инвентарном кондукторе.

Наиболее часто по этой технологии изготовляются буронабивные сваи диаметром 400, 500, 600, 1000 и 1200 мм и длиной до 30 м. Буронабивные сваи этого типа нашли широкое применение в промышленном и гражданском строительстве .

Егоров А.И., Рогачевскии Л.И. Применение буровых свай большого диаметра в промышленном и гражданском строительстве. Основания и фундаменты. V сборник КИСИ

Схема изготовления буронабивных свай по описанной технологии приведена на рис. VI-1.

Рис. VI-1. Технологическая схема устройства буронабивных свай без применения обсадных трубVI.1.3. Технология изготовления буронабивных свай с креплением стенок скважин от обрушения избыточным давлением воды или глинистым раствором

Указанная технология изготовления буронабивных свай используется при устройстве их в неустойчивых обводненных грунтах.

Бурение скважины осуществляется вращательным способом, однако в случае необходимости проходки скальных включений и прослоек могут быть применены сменные рабочие органы ударного типа (грейферы, долота). Стенки скважины в этом случае удерживаются от обрушения глинистым раствором или избыточным давлением столба воды в скважине. Массовое устройство буронабивных свай связано с необходимостью готовить и транспортировать большие объемы глинистого раствора, а затем либо восстанавливать, либо удалять со строительной площадки использованный раствор. Это создает определенные затруднения в проведении работ в зимних условиях, кроме того, при устройстве буронабивных свай с применением глинистого раствора затруднен контроль качества бурения скважин.

Принцип крепления стенок скважин избыточным давлением столба воды, залитой в скважину выше уровня грунтовых вод, состоит в том, что избыточный напор создает гидродинамический поток воды из скважины в окружающий грунт. При этом возникают силы, препятствующие обрушению и оплыванию стенок скважины. Необходимым условием производства работ этим методом является превышение уровнем воды в скважине уровня грунтовых вод. Величина превышения должна быть, как правило, не менее 3 м.

Описанный метод крепления стенок скважин от обрушения наиболее прост, однако является менее надежным, сложен в зимних условиях, требует безукоризненной организации работ.

По окончании бурения скважин и зачистки забоя в нее устанавливается арматурный каркас и скважина бетонируется. Бетонирование осуществляется методом вертикально перемещающейся трубы (ВПТ). При бетонировании под водой применяют бетонолитные трубы с герметичными быстроразъемными стыками.

Бетонирование и формование головы свай производится так же, как и бетонирование свай в сухих грунтах.

Преимущества технологии

• Буросекущие сваи требуют намного меньше свободного пространства по сравнению с забивными.
• Нет необходимости складирования готовых опор.
• Технология выполнения ленточных оснований такого типа обеспечивает максимальную сохранность грунта, исключая возникновение трещин, вспучиваний или сдвигов.
• Благодаря отсутствию необходимости забивания свай до минимума снижается уровень шума и вибрации, благодаря чему технологию можно использовать при строительстве в жилых кварталах и в непосредственной близости с другими сооружениями.

Буросекущие сваи – вариант буронабивных. Технология изготовления аналогична, условия применения тоже: и те, и другие используются на участках, где нельзя допустить вибрацию грунта.

Буронабивные: используются для устройства фундаментов, располагаются на стандартных расстояниях одна от другой, все армированные (см. подробнее о буронабивных сваях)

Буросекущие : выполняют функцию ограждающей монолитной стенки, устанавливаются сплошняком, частично перекрывая друг друга. Армирующим каркасом оборудована не каждая свая, через одну.

При необходимости бурение производится с использованием обсадных труб: их функция – не допустить осыпание скважины и деформацию грунта.

Применение в нефтегазовой промышленности

Обсадка нефтяных скважин инвентарной трубой необходима для изоляции продуктивного горизонта от грунтовых вод и обвалов грунта. В нефтегазовой промышленности используются исключительно металлические обсадные изделия, изготовленные из легированных и углеродистых сталей, поскольку прочности пластиковых – в глубоких скважинах недостаточно.

Обсадные трубы для нефтяных скважин изготавливаются в виде составных конструкций длиной от 9.5 до 13 метров. Соединение отдельных участков в монолитную колонну выполняется посредством резьбового соединения.

Резьба, в зависимости от конструкции, может быть конической, треугольной либо трапецеидальной. Если забор нефти либо газа со скважины ведется на высоком давлении (свыше 30 мПа), устройство резьбы выполняется с дополнительными резиновыми уплотнителями.

Диаметр обсадных труб для нефтяных скважин варьируется в пределах от 114 до 509 мм, от него зависит толщина стенок трубы, которая может быть 6-16 мм. Рассмотрим соотношение диаметра и толщины трубы на примере изделий разных типоразмеров:

• диаметр 125 мм – минимальная толщина стенки 6.2-10.5 мм;
• диаметр 194 мм – толщина стенки 7.5-13 мм;
• диаметр 324 мм – толщина стенки 8.5-14 мм;
• диаметр 426 мм – толщина стенки 10-12 мм.

В зависимости от толщины металла обсадные трубы для нефтяных скважин делятся на семь групп прочности, границы текучести которых составляют 379-1067 мПа. Существуют обсадные трубы изготовленные по технологии обычной и повышенной точности. В стандартных конструкциях непрямолинейность на 1 м длины не должна превышать 1 мм, в трубах повышенной точности – 0.5 мм.

Обсадные трубы нефтяных скважин подлежат одноразовому использованию, поскольку их устройство предполагает цементирование обсадных колонн – пространство между стенками скважины и трубой заливается бетоном, что необходимо для жесткой фиксации обсадки. Вытащить трубу после бетонирования невозможно даже с применением спецтехники.

Применение для буронабивных свай

В строительной сфере обсадные трубы применяются при обустройстве буронабивных свай. Такие сваи представляют собой опоры, сформированные посредством бетонирования пробуренной на площадке скважины. Диаметр буронабивных свай может варьироваться в пределах 300-1500 мм, однако на практике сваи с ДУ более 600 мм создаются крайне редко.

Для монтажа буронабивных свай применяются металлические обсадные трубы секционного типа, соединяющиеся посредством резьбового соединения. Нижняя секция обсадки укомплектована зубчатым наконечником, который разбуривает грунт при проходке скважины.

Бурение под буронабивную сваю с обсадной трубой

Монтаж обсадных труб выполняется посредством МБУ – мобильных буровых машин. Технология обустройства буронабивных свай выполняется в следующей последовательности:

1. МБУ размещается на точке бурения, функциональная оснастка приводится в рабочее положение.
2. Выполняется бурение полости на глубину, равную длине первой секции обсадной трубы. Буровая колонна извлекается со скважины и в полость устанавливается обсадка, бур размещается внутри трубы и разработка скважины продолжается.
3. В процессе работы МБУ буровая колонна вращается внутри обсадной трубы и по аналогичной технологии наращиваются секции обсадки, пока не будет достигнута проектная глубина скважины.
4. По завершению бурения в скважину посредством крановой установки погружается арматурный каркас сваи.
5. В устье скважины устанавливается бетонолитная труба, через которую полость заполняется бетонной смесью.
6. После бетонирования осуществляется демонтаж обсадной трубы и уплотнение бетонного тела сваи глубинным вибратором.

Устройство буронабивных свай без применения обсадных труб возможно в условиях стабильных грунтов, если же почва низкоплотная, склонная к осыпанию и насыщенна грунтовыми водами, которые могут заполнить скважину, монтаж обсадки обязателен.

Также выделяют буронабивные сваи кустарного изготовления, которые можно сделать своими руками. Скважины под такие сваи разрабатываются посредством ручных буров на глубину 2-3 м и диаметром до 300 мм, а в качестве обсадной трубы используется собранный в цилиндр рулонный рубероид, асбоцементная либо пластиковая (ПВХ, НПВХ). Такие буронабивные опоры могут использоваться как фундамент для возведения легких зданий из дерева и каркасных панелей.

Что такое буросекущие сваи и как их устанавливают

Это осуществимо, если в двух столбах, расположенных на расстоянии немного меньше их диаметра, сделать небольшие радиусные выемки, которые послужат пазами для опускания между ними третьего. Для устройства буросекущих свай используются установки большой мощности с двойными вращателями.

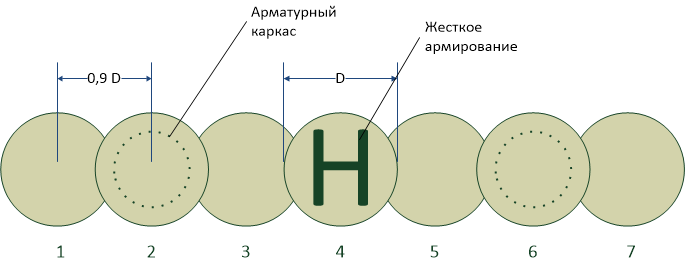

Схема установки буросекущих свай выглядит следующим образом. Неармированные бетонные сваи устанавливаются с шагом, равным их диаметру, за вычетом удвоенного расстояния, которое пойдет на выемку пазов для армированной сваи между ними. Это сваи-заполнители – они устанавливаются первыми. Применяется технология установки с обсадной извлекаемой трубой и вращающимся шнеком (Double Rotary), с опережением шнека. После бурения скважину заполняют бетоном, извлекая обсадную трубу участками по 1,5…2 м.

После схватывания бетона, между неармированными сваями бурятся скважины под конструкции с каркасом. Используется та же технология с обсадной извлекаемой трубой, которая идет с опережением шнека. Бурящая головка обсадной трубы захватывает края соседних неармированных свай, создавая в них пазы под будущую сваю с каркасом.

После бурения скважины через пустотелый вал шнека заливают бетон. Извлечение обсадной трубы происходит по той же схеме: обсадную трубу постепенно поднимают отдельными участками, по мере заполнения скважины раствором. Раствор, наполняя скважину, заполняет и выемки на соседних неармированных столбах.

После полной заливки в раствор помещают стальной каркас с помощью виброустановки. Обычно это конструкция типа «беличьего колеса». В результате строители получают сплошную стену из бетонных столбов, которые армированы через один.

Какие буровые установки мы продаём?

Сегодня, все бурильные машины, реализуемые нами, можно разделить по самыми эффективным и популярным методам возведения буронабивных свай:

1. С обсадной трубой и телескопической келли-штангой.
2. CFA — с непрерывным полым шнеком и одновременной инъекцией.
3. Малогабаритные буровые установки для работы на склонах и в стеснённых условиях.

Буровые установки с келли-штангой и обсадной трубой.

Буровые машины с келли-штангой очень распространены, т.к. благодаря тому, что подобной телескопической удочки, келли-штанга может раскладываться на секции и увеличивать глубину бурения. Современные характеристики буровой установки позволяют возводить этим методом буронабивные сваи от 450мм до 2500мм, глубиной до 60—70 метром, но в России самыми распространёнными диаметрами считаются 600-1500 мм, при глубинах до 40 метров.

Привод буровой установки гидравлический, на мачте установлены один или два вращателя, вращающие келли-штангу со шнеком и обсадную трубу, внутри которой происходит выемка грунта. Чаще, для погружения обсадной трубы используют обсадной стол, который позволяет работать с большими диаметрами труб на большой глубине.

Принцип работы буровой машины с обсадной трубой.

Как правило, работа буровой установки с обсадной трубой и келли-штангой делится на этапы:

1. Погружение трубы.
2. Выемка грунта.
3. Погружение армокаркаса.
4. Погружение бетонолитных труб ВПТ.
5. Бетонирование сваи.
6. Выемка обсадной трубы.

Производительность буровой машины с обсадной трубой.

За одну рабочую смену, обычно, возводят одну буронабивную сваю диаметром 1000мм и глубиной 28 метров, а для работы необходим машинист буровой установки(оператор) и 2 помощника, трактор или экскаватор для уборки вынутого грунта, кран для сборки установки и обсадной колонны.

Не мало и не дешево, но зато, такая самоходная буровая установка, наверное, это сегодня единственный способ возведения буронабивных свай в сильно обводнённых грунтах.

Буровая установка CFA. Описание.

Эти самоходные буровые машины, способны возводить буронабивные сваи диаметром до 1500мм и глубиной до 42 метров. Суть этого метода в том, что шнек (он является неделимым и с внутренним бетоноводом) забуривается до проектной отметки сразу, без промежуточной выемки грунта, а потом подаётся бетон под избыточным давлением через шнек с одновременной выемкой шнека.

Для работы буровой установки по методу CFA не требуется ни обсадные трубы, ни бетонолитные.

Принцип работы буровой машины CFA.

Как правило, метод возведения буронабивных свай CFA делится на этапы:

1. Забуривание шнека.
2. Подача бетона.
3. Выемка шнека с одновременным уплотнением сваи бетоном.
4. Погружение армокаркаса.

Производительность буровой установки CFA.

За одну рабочую смену, обычно, возводят 7-8 буронабивных свай (есть рекорды и по 13) диаметром 1000мм и глубиной 28 метров, а для работы необходим машинист буровой установки (оператор), 1 помощник, трактор или экскаватор для уборки вынутого грунта.

Кран для сборки не требуется, если у Вас буровые установки Llamada – они собираются автоматически самостоятельно, для других производителей кран нужен только для сборки буровой установки, в дальнейшей работе он не нужен.

Самоходная буровая установка для буронабивных свай CFA – это самое эффективное и экономично решение возведения свай, но существует ограничения у данного метода: Это трудность возведения буронабивных свай CFA через верхний слой текущей воды, но для этого есть решения с частично погружаемой обсадной трубой, которая остаётся в качестве оголовка сваи.

Малогабаритные буровые установки для работы на склонах и в стеснённых условиях.

Малогабаритные или универсальны буровые машины используются для установки буроинъекционных анкеров. Компактные размеры позволяют буровым установкам выполнять буронабивные (Буроинъекционные) сваи даже в подвалах зданий. Процесс установки буроинъекционного анкера можно разделить на следующие этапы:

1. Забуривание анкера с одновременной промывкой для выемки шлака и остатков грунта.
2. Подача бетона через анкер под избыточным давлением для заполнения сваи.

Суть работы буровой установки при использовании, при этом методе, заключается только в забуривании анкера. Буроинъекционный анкер остаётся в сваи, являясь её армокаркасом. Диаметры таких свай – 50-300мм, при глубинах до 40 метров.

Преимущества бурокасательных свай

Сваи этого типа – хорошее решение для неплотных и сыпучих грунтов. Благодаря их использованию можно:

сэкономить немало времени;
снизить негативное влияние на окружающую среду;
обойтись без сильного шума, что особенно важно, если работы ведутся в городских условиях;
создать прочную, герметичную конструкцию, которая не только уверенно выдерживает механические нагрузки и давление грунта, но и удерживает грунтовые воды, обеспечивая сухость котлована.

Бурокасательные сваи создаются непосредственно на строительной площадке. Это значит, что нет необходимости выполнять какие-либо подготовительные работы на другом участке и тратить время и деньги на доставку крупногабаритных конструкций.

Но главное достоинство бурокасательных свай – это то, что они являются оптимальной альтернативой традиционным забивным сваям при работе в условиях плотной застройки. При их создании не применяются мощные ударные и вибрационные установки. Это значит, что не будет динамических или вибрационных воздействий на грунт, которые могли бы оказать негативное влияние на фундаменты соседних зданий и сооружений и вызвать их деформацию.

Что такое буросекущие сваи

Буросекущие сваи (БСС) относятся к виду буронабивных свайных опор, широко используемых для передачи значительных усилий на плотные слои грунта на большую глубину. В готовом виде фундамент похож на настоящую стену из сплошного бетона, расположенную в грунтовом массиве. В отличие от забивных свай, погружаемых ударными механизмами, БСС изготавливаются непосредственно в готовой скважине без применения динамических воздействий. Опоры устанавливают сплошными рядами, частично перекрывая каждый сегмент соседнего элемента.

Строительный котлован с ограждением стенок буросекущими сваями.

Созданной герметической конструкцией, как отсекающим барьером, защищают стенки котлована от осыпания почвы или конструкции фундаментов близлежащих сооружений от разрушения. Прочная и водонепроницаемая бетонная стена надежно выдерживает сдвигающие нагрузки от боковых земляных массивов и грунтовых пластов.

Сваи буросекущие относятся к виду классических набивных свайных опор с необычной схемой усиления внутренней полости арматурными каркасами.

Технология Double Rotary

Способ Double Rotary подразумевает применение двух вращательных элементов, один из которых, верхний шнек, полый внутри. Мобильная буровая установка производит пробуривание скважины с одновременным вращением, с помощью нижнего держателя, против часовой стрелки обсадной трубы. Отсюда следует, что ствол обсадной трубы окольцовывает скважину раньше, чем в нее попадает грунтовая вода. Застывание бетонной смеси происходит в лучших условиях и получившийся бетон отличается высоким качеством. Следовательно, буросекущие сваи образуют абсолютно водонепроницаемую стену против подземных вод.

Совет эксперта! С помощью технологии Double Rotary свая погружается на глубину до двадцати двух метров при диаметре в сто два сантиметра. Общий наклон стен скважины практически отсутствует. Также на слабых грунтах при подаче бетона под давлением увеличивается конечная плотность свайного столба.

Плюсы технологии Double Rotary:

• Применение на разных грунтах;
• Большая производительность, заключающаяся в установке двадцати четырех свай за смену;
• Точность расположения секущих свай с проверкой бортовым компьютером;
• Подача бетонной массы под давлением, что гарантирует высококачественное заполнение тоннеля.

голоса

Рейтинг статьи

Технология лидерного бурения

Лидерное бурение выполняется непосредственно перед погружением сваи в грунт. Благодаря снижению динамической нагрузки на сваю, сокращению шумового и вибрационного загрязнения эта технология используется все чаще.

Диаметр шнека, используемого при лидерном бурении, зависит от категории грунта в основании. Глубину бурения ставят меньше глубины погружения примерно на 1 метр. Забивка сваи и предварительное бурение тщательно планируются специалистами для оптимального размещения и соблюдения технологии в конкретном случае.

Процесс бурения выполняют копровыми установками, которые оснащены буровыми вращателями вместо свайных молотов. Соблюдение вертикальности бурения является ключевым показателем качества выполнения работы. Именно это обеспечивается вращателями.

При лидерном бурении следует отбирать грунт вручную, потому что он мешает установке сваи. При бурении происходит увеличение отметки примерно до 0,5 метра за счет вынутого грунта.

Процесс выполнения работ включает в себя следующие этапы:

1. Установка оборудования и техники на размещенные предварительно точки размещения свай.
2. Подготовка техники, выверка показателей вертикальности.
3. Бурение с помощью шнеков специальных шурфов.
4. Забивка железобетонных свай.
5. Экспертиза каждой сваи и сдача ее представителю технического надзора.

Технология лидерных скважин

При работе по лидерному бурению могут использоваться шнеки 2 типов – составная конструкция и непрерывная. В последнем случае скважина создается за один проход, что экономит время и обеспечивает высокое качество скважины.

Конструктивные особенности каркаса для буросекущих свай

Бетон имеет высокую устойчивость на сжатие, но плохо переносит изгиб и скручивание. Поперечное давление является основным критическим фактором для глубокозаглубленной конструкции. Противостоять таким нагрузкам без риска поломки могут только железобетонные изделия, в которых прочность сочетается с гибкостью.

Такую функцию в буросекущих сваях выполняет объемный стальной каркас. Наиболее эффективным является квадратное сечение, где между продольными прутами устанавливаются цельногнутые рамки. Размер каркаса делается максимально приближенным к диаметру отверстия, но с тем расчетом, чтобы металл не выступал из бетона после его застывания. Такое решение позволяет каркасу захватить часть ранее установленных бетонных опор без армирования.

Важную задачу по приданию стене в земле прочности выполняет верхний пояс из арматуры. Это сооружение изготавливается в виде балки прямоугольного сечения с прочным креплением с каркасом каждой подземной колонны. После монтажа проводится заливка армопояса бетоном. Готовая конструкция становится полностью монолитной. Снизу ее удерживает плотный слой грунта, а сверху железобетонный замкнутый пояс.
