Как сделать укрытие для бассейна своими руками?

Какие виды бывают?

Павильоны для каркасных бассейнов бывают в зависимости от конструкции трёх типов:

• мобильные;
• стационарные;
• раздвижные.

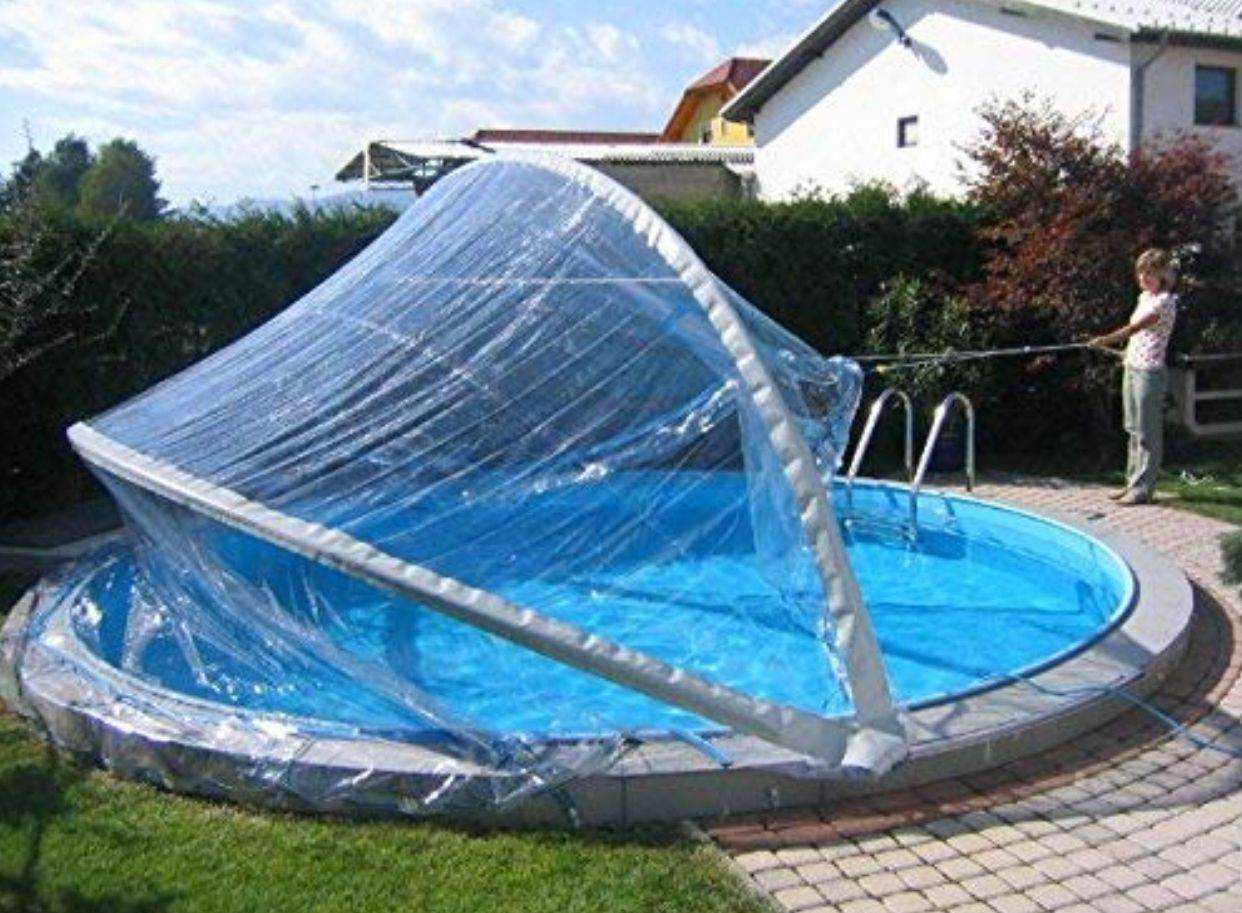

Мобильный

Выглядит как летний шатёр, подойдёт для сборного, каркасного и полипропиленового водоёма на даче или приусадебном участке. Крепление навеса осуществляется на алюминиевых направляющих.

Ткань, из которой изготовлен павильон, не пропускает ультрафиолет.

Достоинства:

• мобильный павильон недорогой, по сравнению со стационарным или раздвижным вариантом;
• простая установка и сборка (монтировать такой павильон не надо, достаточно просто поставить его на нужное место, а дуги каркаса легко согнуть и придать необходимую форму);
• транспортировка и хранение не создадут проблем (мобильный павильон легко складывается и не занимает много места);
• имеет множество вариантов, отличающихся по цвету, размеру, форме, что позволяет подобрать наиболее подходящий;
• универсален (можно применять для каркасного, полипропиленового, сборного бассейна), легко переставить в другое место.

Недостатки:

• Недолговечность конструкции.
• Не держит тепло, потому им можно пользоваться только в период купального сезона.

Стационарный

Представляет собой цельное сооружение с дверями и окнами, зачастую пристраиваемое к дому. Каркас такого павильона обычно алюминиевый, а потому надёжный, прочный и лёгкий. Вставки изготавливаются из поликарбоната.

Конструкция позволяет предотвратить потерю тепла, в результате чего бассейном можно пользоваться даже зимой.

Достоинства:

1. Прочность и качество материала, из которого делается стационарный павильон, обеспечивает долгий срок использования сооружения.
2. Безопасен.
3. Универсален.
4. Эксплуатируется независимо от времени года.
5. Можно изготовить своими руками.

Недостатки:

1. нуждается в уходе;
2. громоздкий.

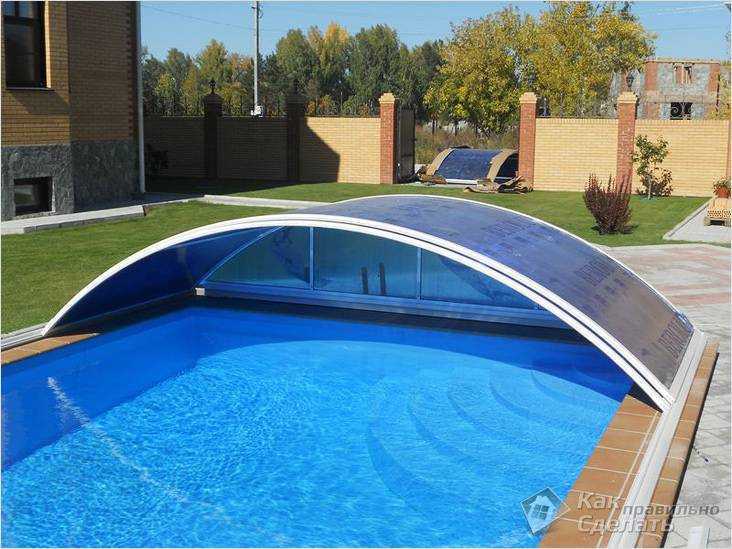

Раздвижной

Выглядит как сдвигающиеся на направляющих рельсах секции. Является самым практичным по сравнению с мобильным или стационарным павильоном, из-за возможности закрывания и открывания крыши.

Раздвижные бывают:

1. Откатные.
2. Складные.
3. Сдвижные — самый востребованный вариант с двигающимися относительно друг друга секциями. Можно полностью или частично сдвигать павильон, делая бассейн открытым. При этом физическая сила не нужна, так как система даёт возможность легко передвинуть секции. Рама из нержавеющей стали делает павильон устойчивым к снегопаду и сильным порывам ветра.
4. Низкие (закрывают только воду бассейна).
5. Высокие (взрослый человек, находящийся внутри павильона может двигаться в полный рост).

Видео

Как осуществляется монтаж раздвижной конструкции, смотрите ниже:

Мои требования: — купольная конструкция — диаметр метра 4 и больше — дешевый материал — легкий материал, чтобы в теории купол в сложенном виде можно было перемещать без машины — возможность сборки отдельных сегментов заранее, чтобы на месте было меньше работы

Вопрос: делают ли купола из труб ПВХ? Ответ: да, делают. Тык

Вопрос: как соединять ПВХ трубы? Ответ: Простой вариант — соединение на мягких коннекторах (источник) Основной недостаток — недостаточная жесткость для больших куполов.

Хороший вариант — соединение на двух цилиндрах (источник)

Обратите внимание, это соединение запатентовано, детали есть на сайте авторов. Не знаю как такие штуки сделать, но почему-то мне кажется, что это не очень сложно. Всякое разное: Если кому-то интересно, то есть звездчатые коннекторы, но я к ним отношусь скептически

Всякое разное: Если кому-то интересно, то есть звездчатые коннекторы, но я к ним отношусь скептически.

Еще один очень интересный вариант — купол на основе шестигранников.

И вот еще отличное видео с демонстрацией сборки высокого купола на цилиндрических коннекторах

Купол для бассейна своими руками обычно изготавливают из поликарбоната. Сложная конструкция требует проведения тщательных расчетов, обустройства надежного основания и каркаса.

Обустройство каркасного бассейна на даче: составление проекта

Что необходимо учесть, прежде, чем приобретать бассейн:

1. Изучить особенности конструкции бассейнов.
2. Тщательно ознакомится с инструкцией выбранной модели.
3. Определиться с местом для размещения бассейна.
4. Рассчитать стоимость оборудования площадки, материалов и оплату труда наемных работников.
5. Добавить сюда стоимость чаши, доставки и дополнительного оборудования.
6. Подсчитать расходы на эксплуатацию. Сюда входит стоимость электроэнергии, химические реагенты, уборка, чистка, подготовка воды, замена фильтров.
7. Решить проблему подачи воды и ее слива.
8. Построить схему подключения насоса и освещения.

Бассейн на дачеИсточник pinimg.com

Какой должна быть крыша

Простой навес

Чтобы навес над бассейном не был сооружен зря и полностью выполнял все свои задачи, для которых он был возведен, нужно соблюдать некоторые требования при строительстве такой постройки. Для начала необходимо определить, для каких целей он будет предназначаться. Ведь от этого зависит как выбор самого материала, так и стратегия, и технология проведения работ. Одно можно сказать точно – будущая крыша имеет знакомую нам конструкцию и отличаться от других подобных практически не будет.

Навес из поликарбоната

Ниже приводятся основные требования, которые должны соблюдаться при выборе и установке конструкции:

Надежность и прочность конструкции. Понятно, что такая постройка будет подвергаться различным внешним факторам, так как стоять она будет круглогодично. Покрытие должно быть достаточно прочным, чтобы выдерживать как порывы сильного ветра, так и толщу снега, который будет оседать на крыше. В связи с этим рама для навеса должна быть жесткая и укрепленная.
Стойкость к влаге

Это важное требование, так как речь идет о месте с повышенной влажностью, где вода непосредственно попадает на каркас. Это наводит на мысль о том, что стационарные конструкции на основе деревянного каркаса совсем не подходят, так как срок эксплуатации у них будет недолгим. Наиболее оптимальным вариантом для сооружения каркаса будет окрашенная профильная труба.
Если говорить о павильоне, то важным требованием является его герметичность

Пыль, насекомые, дожди и талая вода ни в коем случае не должны попасть в бассейн. Для этой цели нужно использовать материал, который не будет промокать, он должен быть сплошным или с герметичными стыками. Применять полиэтилен или ткань в нашем случае неуместно. Идеально с такой задачей справятся профнастил или поликарбонат.
Удобство эксплуатации. Важно, чтобы будущий навес соответствовал вашим нуждам и выполнял главные задачи.

Наиболее оптимальным вариантом для сооружения каркаса будет окрашенная профильная труба.
Если говорить о павильоне, то важным требованием является его герметичность. Пыль, насекомые, дожди и талая вода ни в коем случае не должны попасть в бассейн. Для этой цели нужно использовать материал, который не будет промокать, он должен быть сплошным или с герметичными стыками. Применять полиэтилен или ткань в нашем случае неуместно. Идеально с такой задачей справятся профнастил или поликарбонат.
Удобство эксплуатации

Важно, чтобы будущий навес соответствовал вашим нуждам и выполнял главные задачи.

Раздвижная конструкция

В зависимости от размеров и других особенностей бассейна существует несколько видов конструкций, устанавливаемых над резервуаром, которые предназначаются для различных целей. Среди них:

• стационарный козырек, который напоминает крышу для обычной беседки;
• съемный навес, каркас которого оборудован жестким, прочным покрывным материалом, который можно снимать и устанавливать вручную в зависимости от необходимости;
• телескопическая или откатная конструкция, которую легко убирать и ставить на место. Она сооружается только тогда, когда есть место для отката;
• павильон, который полностью закрывает бассейн. Он визуально напоминает теплицу. Такая конструкция полностью ограждает от внешних факторов.

Навес-ракушка

Исходя из таких конструктивных особенностей, конструкции можно разделить на такие типы:

• закрытые;
• открытые;
• низкие;
• высокие.

Павильон в полный рост

Кроме того, все они отличаются по форме. Одни делают прямоугольными или круглыми, другие – трапециевидными, третьи – цилиндрическими или асимметричными. Все это зависит от того, что вы ожидаете от навеса, каков размер вашего бассейна и какова площадка возле него.

Типы павильонов

Как установить и обслуживать?

Самодельный купол мало изготовить, надо его установить на место и грамотно эксплуатировать, содержать в рабочем состоянии.

Установка

производится сразу в момент сборки.

Единственным исключением может стать мобильный или раздвижной купол, которые не бывают слишком большого размера.

Остальные конструкции, как правило, более крупные или принципиально не подлежат транспортировке (например, геокупол). Поэтому, сборка и установка купола совмещаются в единую операцию.

Обслуживание

Процесс обслуживания купола производится в постоянном режиме. Любые затруднения в перемещении створок дверей или при раскладывании купола требуют немедленной смазки шарниров и других движущихся механизмов. Облупившуюся краску надо обновить, порванное прозрачное полотно сразу восстанавливают.

Необходимо иметь в виду, что полиэтиленовой покрытие не может служить больше 1 сезона. Солнечный ультрафиолет губителен для пленки, поэтому ее приходится менять каждый сезон. В процессе эксплуатации надо поддерживать чистоту, поливать купол водой из шланга, чтобы смыть с него пыль и грязь.

Планирование и подготовка к строительству

Первое, что нужно сделать, если вы хотите построить подобное укрытие: тип, форма, высота, дизайн и назначение постройки – все это нужно продумать заранее. Для небольших бассейнов подойдет стационарный навес, который будет укрывать его в непогоду и защищать купающихся от палящего солнца. Если размер большой, а площадь позволяет поместить павильон, то можно соорудить его. Все зависит от вашего выбора и нужд.

Чертеж навеса

Будущий навес желательно спроектировать, указав размеры и все особенности, чтобы ориентироваться при строительстве. Это можно сделать как на бумаге, нарисовав подробную схему, так и создав проект при помощи строительной программы на компьютере. Тогда вы сможете подсчитать примерный расход материалов. Если вы не особо в этом разбираетесь, поищите подробные планы в мировой паутине и выберите тот, который больше всего подходит.

Теперь настало время воплотить в жизнь все, что начертано на бумаге. Для примера мы рассмотрим, как построить стационарный навес для бассейна. Для этого вам понадобятся такие инструменты и материалы:

• материал, который будет служить покрытием;
• профильная труба с квадратным или прямоугольным сечением;
• бетонный раствор;
• болты и саморезы;
• лопата;
• песок и щебень;
• веревка и колья;
• сварочный аппарат;
• бетономешалка;
• рулетка и уровень;
• перфоратор;
• шуруповерт;
• ножовка по металлу и электролобзик;
• керамическая плитка.

Готовый навес поликарбонат

В качестве материала для покрытия лучше использовать листы поликарбоната. Он становится все популярнее и часто используется для изготовления козырьков для бассейна. И это неспроста, так как он имеет ряд таких преимуществ:

1. Небольшой вес и прочность.
2. Простота ухода и долговечность материала.
3. Устойчивость к коррозии, к различным погодным условиям.
4. Пожаробезопасность.
5. Способность пропускать солнечный свет, рассеивая его.
6. Демократичная стоимость.

Когда вы подготовили материал и все необходимые инструменты, можно приступать к работе по возведению вашего покрытия из поликарбоната.

Инструкция по изготовлению своими руками

Бассейн на даче с крышей из поликарбоната строят по несложному алгоритму:

1. Изготовление эскиза, схемы и рабочего чертежа.
2. Выбор, закупка и доставка материала.
3. Подготовка инструментов и расходных материалов.
4. Изготовление каркаса и дверей (створок).
5. Обшивка каркаса и входной группы поликарбонатом.

В зависимости от конструкции порядок действий может незначительно меняться. Например, створки двери иногда обшивают до монтажа.

Проектирование

Вначале рисуют чертеж и рассчитывают количество материалов

Работа над чертежом начинается после установки бассейна и снятия точных замеров. Измеряют высоту чаши, диаметр или линейные размеры.

Далее составляют эскиз, в котором отражают внешний вид, отвечающий дизайнерским требованиям. Учитывают, что стандартный лист сотового поликарбоната по общей ширине равен 210 см.

Если предполагается укладывать листы внахлёст, рабочую ширину следует принимать 2 м.

Каркас состоит из продольных и поперечных лаг, максимальное расстояние между которыми не должно превышать 1 м. Ориентируясь на эту цифру, элементы наносят на эскиз.

Рассчитать длину гнутых вертикальных стоек купольного павильона можно по школьным формулам для круга. Длина листов сотового поликарбоната обычно кратна 3 м, максимальная — 12 м. Исходя из этого рассчитывают стойки таким образом, чтобы раскроенный лист был использован с минимальным количеством отходов.

Изготовление каркаса

Для строительства каркаса из профильной трубы потребуются:

• сварочный аппарат и защитная маска;
• дрель для крепления основания к фундаменту и петель дверок к каркасу;
• углошлифовальная машинка (болгарка);
• трубогиб;
• рулетка, уровень, отвес, маркер.

Из расходных материалов готовят электроды, отрезные и зачистные круги для болгарки, свёрла или биты для дрели, саморезы, краску, малярные кисточки.

Надёжный и прочный каркас получается из профильной трубы 20х40 мм с толщиной стенки от 2 мм. Работа с таким материалом проста, цена деталей невелика.

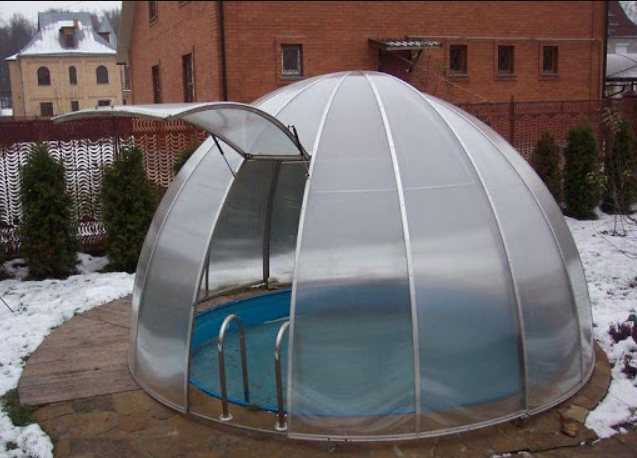

Купол из прозрачного поликарбоната

Ход работ для тоннельного купола:

Сваривают и крепят к грунту или фундаменту прямоугольное основание. Нарезают трубы по размерам, высчитанным при составлении чертежа. Используя простейший трубогиб, изготавливают дуги-арки

Действуют с осторожностью, чтобы все элементы получились одинаковыми Количество арок рассчитывают таким образом, чтобы они располагались на расстоянии 1 м друг от друга

К основанию приваривают арки, особое внимание уделяют вертикальности монтажа. Вначале прихватывают детали, регулируют положение и проводят окончательную сварку

Монтируют горизонтальные поперечины Возможны два варианта: приварить трубу поверх арок или нарезать и вварить встык отрезки длиной 96 см, если ширина трубы 4 см

Второй вариант предпочтительнее, так как лист будет опираться и на перекладины, и на арки. Усиливают торцевые арки поперечинами, которые одновременно будут служить рамой двери. Изготавливают каркас дверей. Приваривают или прикручивают дверные петли. Устанавливают запорные механизмы или замки. Крепят двери к каркасу.

После окончания сварочных работ тщательно зачищают стыки от окалины и наплывов металла.

Крепление поликарбоната

Теплица из поликарбоната подходит для бассейна

Используют три варианта крепления сотового поликарбоната к каркасу.

• На винты. Приложив лист к каркасу, сверлят отверстие в карбонате и одной стенке профильной трубы. Изготавливают резьбу в металле. Прикручивают винт, предварительно подложив под головку резиновую или силиконовую прокладку и шайбу. Способ трудозатратный и долгий, но винты, как правило, не выкручиваются от вибрации, их легко выкрутить и снять защиту, например, на зимний период.
• На болты с гайкой. Сверлят поликарбонат и обе стенки трубы. Используют болт необходимой длины с эластичной прокладкой и шайбой. Прикручивают с внутренней стороны гайку. Есть два недостатка. Работать придётся вдвоём, так как длины рук не хватит для удержания гаечного ключа и отвёртки. На внутренней стороне будет находиться гайка, что не эстетично и может привести к царапинам.
• На кровельные саморезы. Самый простой и быстрый способ. У готового купола есть недостаток — саморезы придётся периодически подкручивать, так как от колебаний температуры и вибраций, крепёж постепенно откручивается и выпадает.

При желании стыки листов карбоната склеивают металлизированным скотчем, а на торцы одевают стартовый профиль. Для летних бассейнов эти процедуры большого смысла не имеют.

Применяемые материалы

В продаже имеются купола для бассейнов в разобранном состоянии, но значительно дешевле собрать каркас для бассейна из поликарбоната своими силами и накрыть его подходящим материалом.

В общем случае конструкция купола состоит из каркаса, защитного покрытия и фурнитуры. Могут применяться самые различные сочетания комплектующих.

Каркас

Раздвижной павильон на роликах Самый простой в работе и доступный материал — дерево. Брус продаётся в любом строительном магазине, цена на него минимальна. Для сборки понадобится совсем немного инструментов: ножовка, дрель, отвёртки и измерительные инструменты.

Относительным недостатком является небольшая долговечность, но это только по сравнению с металлом и пластиком. Каркас прослужит около 10 лет, если его предварительно обработать антисептиками, своевременно восстанавливать лакокрасочное покрытие.

Трубы из пропилена выдержат до 30 лет эксплуатации, если будут защищены от солнечных лучей. Для этого в качестве крыши выбирают непрозрачные материалы или поликарбонат с защитой от ультрафиолета.

Каркас из полипропиленовых труб Оцинкованный стальной и алюминиевый профиль можно приобрести в готовом (изогнутом) виде или использовать прямолинейные детали. Материалы долговечны и прочны, слабо подвержены коррозии. Среди недостатков таких каркасов выделяют высокую цену и необходимость изготовить (приобрести, взять в аренду) гибочный станок, если прямые углы купола не удовлетворяют архитектурным запросам.

Круглые стальные трубы долговечны их легко согнуть своими силами. Популярным материал не стал из-за дороговизны и трудного крепления к круглым деталям полога.

Для домашнего мастера оптимальным решением является изготовление каркаса из металлических труб прямоугольного сечения. Они не слишком дороги, долговечны, с ними просто работать. Чтобы согнуть металл достаточно простейшего трубогиба, который собирают из подручных материалов за 2–3 часа.

Защитное покрытие

Вода будет долго прогреваться, если купол сделан из непрозрачного материала Для открытых павильонов можно применять непрозрачные ткани, но они не пропускают солнечные лучи. Вода долго прогревается и не может быть выше температуры воздуха. Поэтому выбирают прозрачные виды материалов.

Сотовый поликарбонат отличается минимальной массой, долговечен, окрашен в различные цвета. В зависимости от габаритов, снеговой и ветровой нагрузки выбирают листы толщиной от 4 до 8 мм. Павильоны, покрытые ячеистым поликарбонатом толщиной от 16 до 20 мм, могут использоваться в круглогодичном режиме, если водоем оснастить подогревом.

Полиэтиленовая плёнка — самый дешёвый вариант, чтобы затянуть каркас над бассейном. Это все её преимущества. Материал недолговечен, внешний вид бассейна малопривлекательный. Плёнку легко рвёт порывистый ветер.

Тент из ПВХ или ПЭВД прослужит несколько лет, если зимой его снимать и хранить в помещении. Выпускается продукция разной толщины и цвета, есть изделия с армирующей нитью. Небольшая масса позволяет использовать ПВХ в комбинации с лёгкими каркасами из полиэтиленовых труб.

Монолитный поликарбонат служит до 50 лет в уличных условиях, выпускается разной толщины и цвета, полностью прозрачен и не рассеивает лучи солнца.

Стекло — вариант для круглогодичных стационарных павильонов

Обращают внимание на материал для крыши. Толщина полотна должна быть достаточной, чтобы выдержать снеговую нагрузку

Нежелательно использовать в регионах, где случается крупный град. Для стеклянных укрытий предусматривают каркасы, выдерживающие большой вес стекла.

Применяемые материалы

В продаже имеются купола для бассейнов в разобранном состоянии, но значительно дешевле собрать каркас для бассейна из поликарбоната своими силами и накрыть его подходящим материалом.

В общем случае конструкция купола состоит из каркаса, защитного покрытия и фурнитуры. Могут применяться самые различные сочетания комплектующих.

Каркас

Раздвижной павильон на роликах Самый простой в работе и доступный материал — дерево. Брус продаётся в любом строительном магазине, цена на него минимальна. Для сборки понадобится совсем немного инструментов: ножовка, дрель, отвёртки и измерительные инструменты.

Относительным недостатком является небольшая долговечность, но это только по сравнению с металлом и пластиком. Каркас прослужит около 10 лет, если его предварительно обработать антисептиками, своевременно восстанавливать лакокрасочное покрытие.

Трубы из пропилена выдержат до 30 лет эксплуатации, если будут защищены от солнечных лучей. Для этого в качестве крыши выбирают непрозрачные материалы или поликарбонат с защитой от ультрафиолета.

Каркас из полипропиленовых труб Оцинкованный стальной и алюминиевый профиль можно приобрести в готовом (изогнутом) виде или использовать прямолинейные детали. Материалы долговечны и прочны, слабо подвержены коррозии. Среди недостатков таких каркасов выделяют высокую цену и необходимость изготовить (приобрести, взять в аренду) гибочный станок, если прямые углы купола не удовлетворяют архитектурным запросам.

Круглые стальные трубы долговечны их легко согнуть своими силами. Популярным материал не стал из-за дороговизны и трудного крепления к круглым деталям полога.

Для домашнего мастера оптимальным решением является изготовление каркаса из металлических труб прямоугольного сечения. Они не слишком дороги, долговечны, с ними просто работать. Чтобы согнуть металл достаточно простейшего трубогиба, который собирают из подручных материалов за 2–3 часа.

Защитное покрытие

Вода будет долго прогреваться, если купол сделан из непрозрачного материала Для открытых павильонов можно применять непрозрачные ткани, но они не пропускают солнечные лучи. Вода долго прогревается и не может быть выше температуры воздуха. Поэтому выбирают прозрачные виды материалов.

Сотовый поликарбонат отличается минимальной массой, долговечен, окрашен в различные цвета. В зависимости от габаритов, снеговой и ветровой нагрузки выбирают листы толщиной от 4 до 8 мм. Павильоны, покрытые ячеистым поликарбонатом толщиной от 16 до 20 мм, могут использоваться в круглогодичном режиме, если водоем оснастить подогревом.

Полиэтиленовая плёнка — самый дешёвый вариант, чтобы затянуть каркас над бассейном. Это все её преимущества. Материал недолговечен, внешний вид бассейна малопривлекательный. Плёнку легко рвёт порывистый ветер.

Тент из ПВХ или ПЭВД прослужит несколько лет, если зимой его снимать и хранить в помещении. Выпускается продукция разной толщины и цвета, есть изделия с армирующей нитью. Небольшая масса позволяет использовать ПВХ в комбинации с лёгкими каркасами из полиэтиленовых труб.

Монолитный поликарбонат служит до 50 лет в уличных условиях, выпускается разной толщины и цвета, полностью прозрачен и не рассеивает лучи солнца.

Стекло — вариант для круглогодичных стационарных павильонов

Обращают внимание на материал для крыши. Толщина полотна должна быть достаточной, чтобы выдержать снеговую нагрузку. Нежелательно использовать в регионах, где случается крупный град

Для стеклянных укрытий предусматривают каркасы, выдерживающие большой вес стекла

Нежелательно использовать в регионах, где случается крупный град. Для стеклянных укрытий предусматривают каркасы, выдерживающие большой вес стекла.
