Как сделать шлагбаум своими руками: чертежи, материалы, порядок установки

Как изготовить шлагбаум для дома своими руками?

Вы уже знаете, что только два вида материала может использоваться для реализации такой идеи. Каждый имеет свои отличия, которые отражаются на подготовительном этапе нарезки деталей и на процессе сборки.

Особенности металлической поворотной системы

1. Для перекрытия большого пролета установите металлический поворотный шлагбаум, со стрелой в виде фермы.
2. На ней закрепите поворотный механизм.
3. Для устойчивости стрелу оформите из трубы с прямоугольным сечением.
4. Стойку сделайте из трубы 200*100 либо 200*200 мм.

Особенности деревянного подъемного механизма

1. Чтобы добиться максимальной прочности и надежности, делайте его с двойной стрелой.
2. Усильте подъемный механизм, зафиксировав его прочными втулками и болтами с гайками из стали.
3. Оптимальная длина стрелы — расстояние между опорами + 100 см.
4. Основу-тумбу выполните из большого бруса со стороной более 100 мм и высотой более 1,5м. Для устойчивости продумайте ее заглубление в почву на 40 см, а поворотной механизм крепите ниже верхней части на 10 см.
5. Стрелу оформите из двух досок одинаковой длины. Закрепите их друг к другу деревянными втулками через каждые 70 см.

Технология установки

Этапы установки одинаковы для любого механического шлагбаума, но все же у деревянного и металлического шлагбаумов процесс работы несколько отличается.

Чтобы правильно установить шлагбаум своими руками, ознакомьтесь с инструкцией:

1. Подготовьте место установки:
   • забетонируйте площадку с подходящей глубиной при использовании металла;
   • выкопайте глубокую яму при установке деревянного шлагбаума.
2. Подготовьте предварительно все детали для повышения прочностных характеристик:
   • покрасьте все металлические части и дайте им высохнуть;
   • обработайте антисептиком древесные элементы.
3. Установите и зафиксируйте опоры:
   • металлический  шлагбаум крепите к полностью застывшему бетону анкерными болтами;
   • деревянный шлагбаум вкапывайте в подготовленную яму. Для большей устойчивости присыпьте его щебнем и утрамбуйте вместе с грунтом.
4. Установите осевой механизм и смонтируйте стрелу по правилам, указанным выше под конкретный тип механизма.
5. Закрепите противовес в том месте, где стрела выходит за основание на 40-70 см.
6. Проверьте, правильно ли работает шлагбаум и прочны ли все соединения.

Установить шлагбаум самостоятельно совсем не сложно – это по силам практически всем! А с нашей инструкцией вы справитесь быстро и без лишних затрат.

1) Подготовка фундамента

Для подготовки такого постамента вам нужно выкопать (вырезать в асфальте) яму размером примерно 600*500 мм и глубиной 400 – 500 мм.

В нее устанавливается специальная металлическая закладная с заранее подготовленными загнутыми шпильками на 12 и заливается бетоном (с щебнем и песком в сочетании 1/3).

Для изготовления подходящих шпилек вам понадобится одна порезанная на отрезки, эти отрезки нам нужно будет согнуть для более надежного крепежа в бетоне.

Очень желательно, что бы такая пластина была выставлена ровно по уровню для простой последующей установки. Что бы фундамент получился аккуратным и не рассыпался по краям, можно сварить опалубку из стального уголка (50*50 ).

Аналогично шлагбауму готовят фундамент для подставки под стрелу. Этот фундамент может быть меньше (300*300) и не таким надежным.

Закладная обычно выстаивается около недели. После того как бетон выстоялся можно приступать к установке. 2) Электропроводка Вместе с подготовкой фундаментов, будет не лишним, позаботится о проводах. Рекомендуется прокладывать их в водопроводных шлангах с заранее заведенной стальной проволокой (или сразу с проводами, хотя в таком случае есть риск воровства).

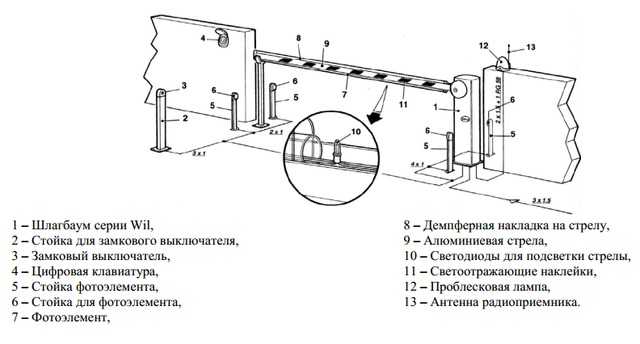

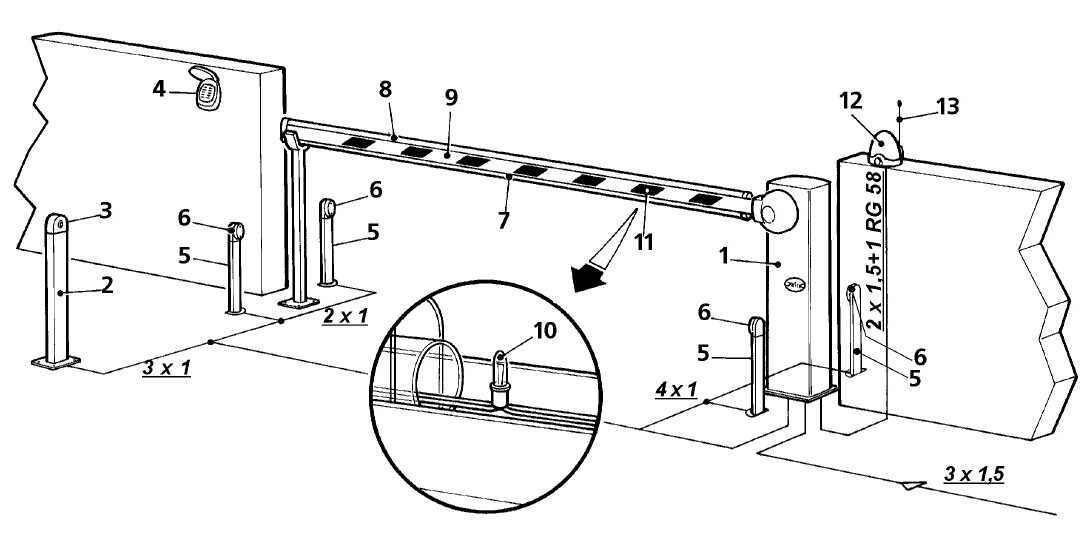

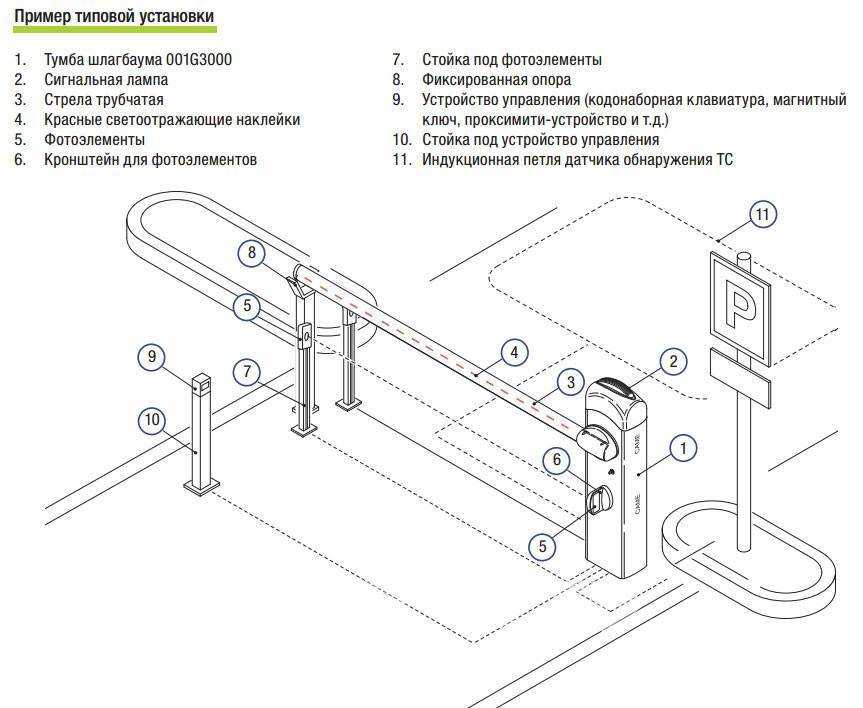

1 – стойка (тумба) 2 – плата управления 3 – стрела 4 – светоотражающие наклейки 5 – сигнальная лампа 6 – стойка под фотоэлементы 7 – фотоэлементы 8 – стока под кнопку-ключ 9 – кнопка ключ

Как вы уже догадались, не все элементы из этой схемы обязательны. Например, мало кто использует стойки, а фотоэлементы крепят на тумбу шлагбаума и на подставку для стрелы. Лампу можно установить сверху на тумбу, так удобнее и ее хорошо видно. 3) Установка шлагбаума и подставки под стрелу После того как мы подготовили фундамент можно устанавливать стойку (тумбу). Это делается очень просто – к шпилькам при помощи металлических пластин устанавливается стойка.

При этом проверяем все плоскости по уровню (по необходимости регулируем).

После того как мы выставили по уровню можно надежно зажимать гайками к шпилькам.

Поставку под стрелу устанавливают на заранее забетонированную площадку на анкера.

Для этого сначала высверливают отверстия в бетоне, а потом забивают заранее купленные 4 анкерных болта. Те болты, которые идут в комплекте лучше не использовать, они не из самых надежных 4) Регулировка стрелы.

Правильно отрегулированная стрела должна оставаться в заданном положении в трех точках – в нижнем (горизонтально), под углом в 45 градусов и в верхней точке поднятии стрелы (вертикально). При этом стрела не должна падать или подниматься.

Регулировка стрелы в китайский моделях 306, 806 производится крайне редко, так как они уже настроены на заводе. Если вам все же понадобилось подрегулировать стрелу – это очень просто сделать. Для этого вам понадобится два ключа на 14. Если в положении под углом 45 градусов стрела поднимается, значит нужно немного ослабить пружины.

Если опускается немного подтянуть.

5) Регулировка концевых выключателей. Такая регулировка нужна крайне редко, если вам не подходят настройки которые установлены на заводе: Горизонтально (стрела опущена), вертикально (стрела поднята).

Когда может понадобиться такая регулировка – если сверху над стойкой находится карниз или другое препятствие. Что бы стрела, не ударялась в него, один из концевиков передвигают так, что бы стрела немного не доходила до препятствия. Электроподключение и настройка.

Электроподключение очень простое и покажется легким даже для не специалистов.

Плата настолько проста, что удивительно, почему все не настраивают сами…

Питание – к клеммам L и N.

В принципе теперь можно подытожить, у вас абсолютно рабочий проезд и закрытая территория. Остальные детали будут интересны для тех, кто захочет, подключить фотоэлементы, подключить кнопку, сигнальную лампу, прописать большое количество пультов.

Если вы хотите установить кнопку на пост охраны или других нужд, то нужно будет провести двухжильный провод сечением 0,5 – 1.

Кнопка подключается к контактам GND – Push

На встроенный приемник в плату управления можно записать максимально около 22-24 пультов. Если вам нужно использовать большее количество брелков, то вам понадобится внешний приемник на 124 пульта.

Подключение внешнего приемника:

Мы надеемся, что наша инструкция будет вам полезна, и вы установите шлагбаум сами, качественно и без особых трудностей.

Подготовка участка

Первым делом своими руками разрабатывается проект будущего устройства. Нужно четко продумать все детали, определиться с задачами, которые должен выполнять шлагбаум в том или ином конкретном случае. План чертежа прорабатывается заранее. Это можно сделать от руки или в каком-либо специальном графическом редакторе на компьютере.

На месте предполагаемого нахождения будущего преграждения устанавливаются опоры.

Одна из них будет предназначена непосредственно для фиксации самого шлагбаума, а вторая станет выполнять роль удержания его при опускании.

При этом длина шлагбаума должна быть равна расстоянию между опорными столбами. Но в несобранном и необработанном состоянии его длина должна иметь запас примерно в 10 см.

Если шлагбаум будет автоматическим, то опоры для большей фиксации необходимо будет забетонировать.

Как поставить шлагбаум во дворе, не нарушая закон

Закон выделяет норму закона, по которой установка шлагбаума во дворе частного или многоэтажного жилого дома возможна, только если земельный участок – частная собственность жильцов. Те, кто не был знакомы с этим пунктом, жалуются в Интернете: «Установили парковочный барьер и меня оштрафовали». Неприятно, конечно, но незнание закона не освобождает от ответственности.

Так что же делать, если шлагбаум необходим во дворе многоэтажки? Инициируйте законную процедуру утверждения барьера и дальнейшей его установки жильцами:

1. Вывесите объявление о том, что в конкретную дату и время во дворе будет проводиться собрание. Обозначьте тематику сборов.
2. Собрание считается успешно проведенным, если на нем присутствовали хотя бы 50% от общего числа жильцов двора. Это должно быть подтверждено документально. Дворовая активность определяется числом собранных подписей.
3. После председатель выбирает и согласовывает с жильцами место под шлагбаум, вид изделия.
4. Для получения разрешения на установку шлагбаума придется посетить муниципалитет.
5. Готовится проектно-сметный документ. Его утверждают и выдают постановление.
6. В это время идет активный сбор денег жильцов.
7. Можно пригласить для монтажа устройства подрядчика. Но мы предлагаем обойтись своими силами.

Изготовление шлагбаума своими руками

Большинство владельцев загородных домов или дач сталкивалось с насущной проблемой: въезд чужих машин на личную территорию. И если площадь участка не ограничивается только самим домом и огородом, то вопрос #8220 обособленности#8221 и вовсе встает весьма остро.

Шлагбаум – приспособление, предназначенное для контроля въезда на территорию. Двор, дачный или гаражный кооператив, стоянка городского офиса – он будет смотреться органично везде.

Что же можно предпринять в этом случае? Отличный выход для тех, кто согласен с выражением #8220 мой дом #8211 моя крепость#8221 , #8211 это самодельный шлагбаум.

Ведь для большинства людей наличие шлагбаума на частной территории #8211 это недвусмысленный знак того, что посторонним вход сюда точно воспрещен. А это существенно отражается и на культуре, и на безопасности, и на прочих важнейших вещах. Так как же все-таки сделать шлагбаум своими руками? Шлагбаум не так сложен в исполнении, как может показаться сразу.

После установки шлагбаума поток беспрепятственно проезжающих транспортных средств сократится в несколько раз.

Для начала необходимо запастись необходимым и самым главным материалом. Для изготовления шлагбаума понадобятся следующие материалы и инструменты:

• опоры
• деревянные доски
• лопата
• бетонный раствор
• станок
• фуганок
• болты, гайки
• дрель с твердосплавными сверлами
• противовес
• лак, краска
• датчик и пульт управления.

Подготовка участка

Первым делом своими руками разрабатывается проект будущего устройства. Нужно четко продумать все детали, определиться с задачами, которые должен выполнять шлагбаум в том или ином конкретном случае. План чертежа прорабатывается заранее. Это можно сделать от руки или в каком-либо специальном графическом редакторе на компьютере.

На месте предполагаемого нахождения будущего преграждения устанавливаются опоры.

Одна из них будет предназначена непосредственно для фиксации самого шлагбаума, а вторая станет выполнять роль удержания его при опускании.

При этом длина шлагбаума должна быть равна расстоянию между опорными столбами. Но в несобранном и необработанном состоянии его длина должна иметь запас примерно в 10 см.

Если шлагбаум будет автоматическим, то опоры для большей фиксации необходимо будет забетонировать.

Установка опор

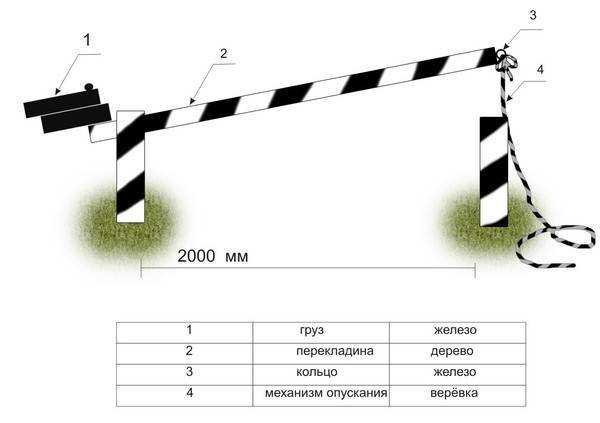

Самодельный шлагбаум чаще всего выполняется из отходов оставшихся после строительства дачных домов.

Доски для шлагбаума нужно обработать на станке, а потом пропустить через фуганок. Именно здесь и #8220 потеряются#8221 заранее оставленные 10 см.

Затем от одного края отступается небольшое расстояние, а две доски соединяются между собой болтами и гайками. Полученный шлагбаум прикрепляется к поворотной оси или к подъемному механизму. Его можно приобрести отдельно.

Как делается подъемный механизм? Для этого необходимо в главной опоре просверлить ось. Сделать это можно при помощи твердосплавного сверла. На другой опоре устанавливается любой вид ограничителя, сделанный из того, что есть под рукой. Это необходимо для того, чтобы шлагбаум опускался только до определенного момента. Затем в полученную ось крепится сама #8220 стрела#8221 шлагбаума, в которой также просверлена необходимая ось. К задней части конструкции нужно прикрепить противовес.

Обработка и завершение работы

Теперь настало время покраски и химической обработки, что также делаем своими руками. Все же шлагбаум предназначен для длительного нахождения на улице, поэтому доски нужно покрыть лаком, а позже покрасить. Цвет должен выделяться из общей среды. Обычно он бывает красного цвета полностью или с чередованием красных полосок с белыми.

Важная составляющая #8211 это тип управления ограждением. Сделать его автоматическим поможет специальный и тоже автоматический пульт управления. Его приобретение не составит труда. Автоматический шлагбаум работает на специальных датчиках, которые улавливают движение. Их придется докупать отдельно. Кроме того, нужно установить автоматический шлагбаум на необходимое количество подъемов. Иными словами, необходимо рассчитать частоту его открытий, например, за каждые пять минут. Если автоматический шлагбаум предполагается открывать нечасто, то можно обойтись более простой и дешевой системой.

Таким образом, можно достаточно легко и своими руками сделать шлагбаум. При этом своеобразные ворота в определенной мере будут защищать от приезда непрошеных гостей на личную территорию.

Простой двухсторонний бизиборд

Двухсторонний бизиборд хорош тем, что его легко установить на полу, а потом – сложить книжкой. Одна сторона этого бизиборда – с разными бытовыми приспособлениями, а другая – с одеждой. Это именно то, чем ребенок будет пользоваться в будущем!

Выбирай для основы дерево потолще и делай дополнительные фиксаторы, чтобы ребенок не поранился. С одной стороны прикрепи выключатели, розетку с вилкой, замочки и щеколду, ключницу с маленькими ключами, фонарик и дверные ручки. С другой – молнии, шнурки, карабины, кусок кофты с крупными пуговицами и маленькие сшитые игрушки.

Чем больше предметов соберешь для бизиборда – тем интереснее будет твоему мальчику. Поэтому используй все, что найдешь в доме: от бытовых мелочей до фрагментов игрушек. Пригодятся кусочки паззлов, крупные буквы на магнитах, маленькие разноцветные прищепки, стикеры, ксилофон и другие мелочи.

Управление

Виды шлагбаумов отличаются способом открывания/закрывания. Ручное (механическое) управление подходит для участков, не оборудованных электрической линией. Оно не очень удобно, хотя надежно.

Дистанционно управлять шлагбаумом, не считая постоянного поста с охранником, можно такими способами:

• ключом-выключателем, открывающим замковое устройство установленной возле шлагбаума стойки;
• магнитной картой, действующей аналогично ключу, причем считывающее устройство находится на стойке перед въездом таким образом, чтобы водителю приходилось выходить из машины;
• кодовой клавиатурой, закрепленной на стойке;
• радиопультом;
• считыванием автомобильных номеров.

Автоматический шлагбаум фиксирует проезд автомобиля фотоэлементами, после чего опускается стрела. Каждый из перечисленных способов имеет свои достоинства и недостатки. Так, пульт неуместен при большом количестве пользователей, при применении магнитной карточки приходится вплотную подъезжать к устройству и открывать окно в машине, а считыватель номеров с трудом распознает их, когда идет дождь.

Удобно и комфортно управление шлагбаумом при помощи мобильного телефона. Звонок на номер устройства фиксирует сигнал, сверяет данные с внутренним списком и при совпадении дает команду на открытие.

В каждой модели предусмотрена возможность поднять шлагбаум, работающий на электричестве, если оно пропадет.

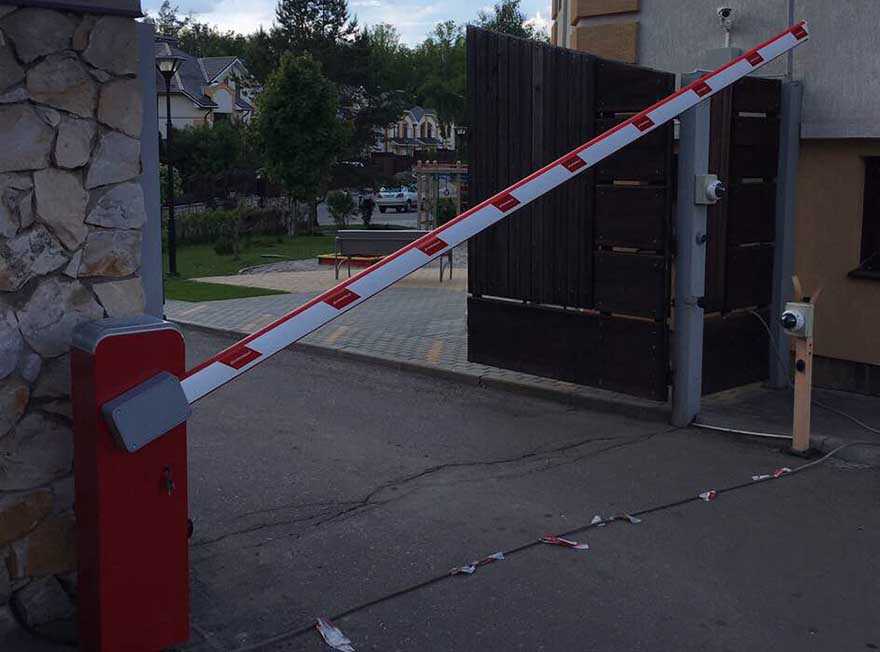

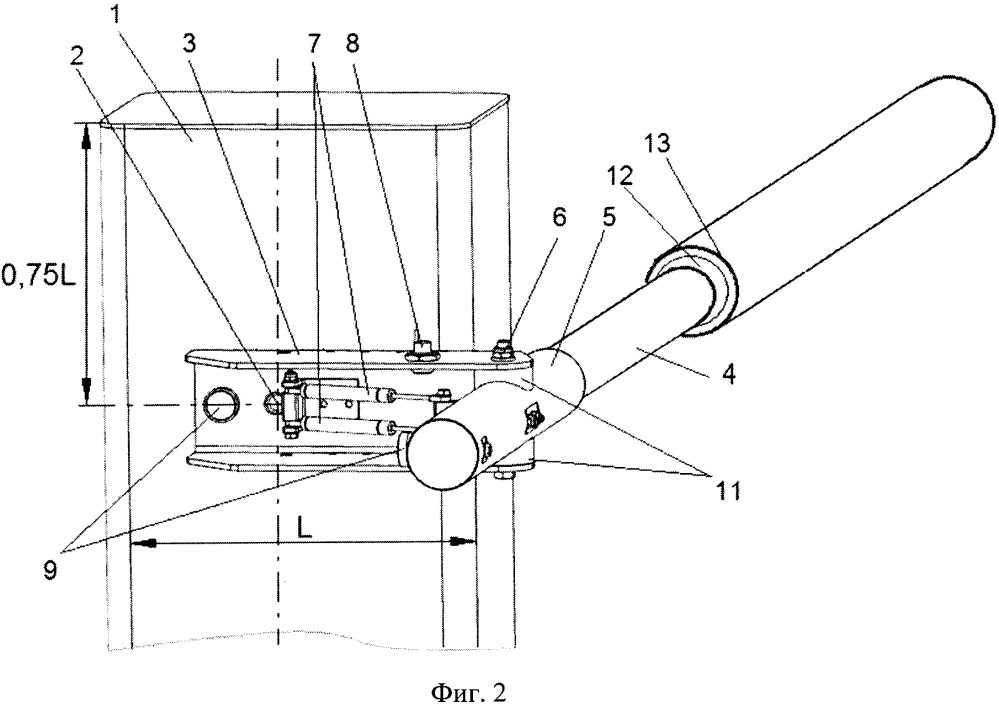

Как устроен шлагбаум с поворотным механизмом

Разновидности шлагбаумов по механизму действия

На дачных участках редко ставят дорогие автоматические системы с дистанционным пультом для открывания. Здесь достаточно низкая интенсивность движения и нет нужды регистрировать каждую прибывающую машину. Лучше установить механические конструкции. Нередко они изготавливаются своими руками.

Различают 3 вариант шлагбаума:

• поворотный – или откидной, требует места для открывания;
• откатной – смещается в сторону, открывая доступ;
• подъемный – устанавливается, если пространство на въезде в участок ограничено.

Проще всего собрать и установить поворотный вариант. Конструкция его примитивна. Стрела шлагбаума устанавливается на поворотную ось и закрепляется каким-либо образом. С осью она находится в одной плоскости. Поворачивается шлагбаум в обе стороны.

Особенности подъемной конструкции

Существуют вертикальные варианты механического приспособления. Здесь при открывании стрела принимает вертикальное положение. Механизм тот же самый – поворотная ось, но конструкция имеет некоторые отличия.

Если длина стрелы превышает 4 м, требуется установить стойку-улавливатель. Она компенсирует нагрузку, которая падает на основную тумбу, когда шлагбаум преграждает въезд на территорию. Нередко стойку оснащают запорным устройством.

Материалы для изготовления

Дешевле всего обойдется деревянный шлагбаум с петельными навесами

Сделать самостоятельно шлагбаум можно из железа или дерева. Плюсы железной модели:

• повредить или сломать приспособление очень сложно, так как прочность металла велика,
• шлагбаум служит несколько десятилетий. Особенно если его периодически обрабатывать антикоррозийными средствами,
• снести металлический барьер куда сложнее.

Минусы устройства:

• большой вес – если не оснастить конструкцию подъемным механизмом, вручную отодвинуть шлагбаум сможет только сильный мужчина,
• конструкция стоит больше, чем деревянная.

Деревянная стрела и тумба безусловно, дешевле. Есть и другие преимущества:

• вес конструкция намного меньше, ее проще установить,
• дерево служит достаточно долго, если его обрабатывать антисептиками и окрашивать,
• конструкция проще.

Недостатки тоже есть:

• барьер слишком легкий, сломать его несложно,
• в регионе с сильными ветрами стрелу придется утяжелять.

Вопрос решают с учетом общих требований безопасности на ограждаемой территории.

Самостоятельное изготовление и установка подъёмного механизма

Производство, установка и настройка шлагбаума выполняется в такой последовательности:

• В центре основной опоры сверлится отверстие, которое можно сделать специальным твердосплавным режущим инструментом.
• На другой опоре блока устанавливается ограничитель, который выполняется из имеющегося в наличии материала. В его функции входит ограничение перемещения стрелы.
• В приготовленную ось устанавливается стрела конструкции.
• На заднюю её часть ставится груз, предназначенный для полного или частичного уравновешивания сил.

Важная составляющая это тип управления ограждением. Сделать его автоматическим поможет специальный и тоже автоматический пульт управления

• Производится установка всей конструкции, которая должна быть зафиксирована бетонным раствором.
• Поверхность шлагбаума окрашивается. По правилам, стрела должна быть хорошо видна, поэтому на неё чаще всего наносят красные полосы, которые чередуются с белыми.
• Во избежание негативного влияния внешних факторов на поверхность конструкции, поверх высохшей краски наносится лакировочная смесь.
• Для автоматического управления шлагбаумом применяют специальный пульт. Приобрести это устройство можно в специализированном магазине.
• Для автоматизации работы шлагбаума применяют датчики, реагирующие на движение. Они отправляют команды на панель управления. Такие устройства следует приобретать отдельно.
• После окончания монтажных работ (в случае с автоматической системой) производится настройка требуемого числа подъёмов. Для этого предварительно подсчитывается количество возможных открываний шлагбаума за сутки. В случае интенсивного функционирования применяется специальная схема, которая может чётко отслеживать этот процесс. Можно использовать несложную электрическую систему в том случае, когда работа шлагбаума не столь интенсивна. Её подсоединение легко производится своими руками.

Процесс установки

Установка опор для ручного шлагбаума осуществляется на ровную и твёрдую поверхность специальными анкерными болтами либо предварительным бетонированием на скобы. Перед установкой все составляющие и крепёжные детали покрываются порошковой краской, благодаря которой материал приобретает устойчивость к влаге и температурным перепадам. Стрелу шлагбаума можно оборудовать резиновыми прокладками-демпферами, которые будут снижать силу ударной волны при резких движениях, а как же специальными светоотражателями.

Естественно, каждый из нас привык что технический прогресс внедряет автоматические элементы управления в любые устройства, но иногда необходим качественный пропускной контроль без вложения крупных средств. Самостоятельно изготовить ручной шлагбаум не так уж и сложно. Для этого не нужны профессиональные навыки и дорогостоящие материалы, кроме того это значительно экономнее чем покупка готового продукта. Тщательное планирование и качественно выполненный чертёж позволят построить действительно надёжный шлагбаум, который сможет оградить частную территорию от проезда автомобильного транспорта.

Вопрос-ответ

Кто занимается ремонтом шлагбаумов?

Существуют организации, которые поставляют детали для шлагбаумов, ворот, занимаются их установкой. Также среди услуг пользователям часто предлагается ремонт, регулировку и наладку. Есть и компании, которые занимаются только восстановлением шлагбаумов, ворот.

Какие виды поломок чаще всего встречаются у автоматических шлагбаумов?

Основная проблема – поломка или ухудшение работы стрелы, чему способствует нарушение механизма. Подвижный элемент конструкции пытаются выгнуть при ремонте. Этого делать нельзя. Другие неисправности:

• вышел из строя двигатель, редуктор;
• поломка блока управления;
• износ материалов, что способствует физическому выходу из строя частей конструкции.

Лучше не пытаться сделать ремонт самостоятельно, это может привести к более серьезным поломкам оборудования.

Как ухаживать за конструкцией в зимний период?

Гидравлические модели не нуждаются в специальном уходе. Для сравнения, электромеханические шлагбаумы менее надежные. В зимний период нужно ухаживать за ними: удалять наслоения снега, чтобы исключить перегрузки двигателя, следить за состоянием конструкции при перепадах температур (возможно обледенение). Дополнительно нужно очищать фотоэлементы от плотного слоя пыли. Конструкция представляет собой совокупность подвижных элементов – нужно выполнять балансировку стрелы (регулировать натяжение пружины).

Какой тип шлагбаума является наиболее безопасным?

Лучше всего устанавливать выдвижные конструкции и те, что срабатывают в горизонтальной плоскости. Тогда риск травмирования от случайного опускания стрелы стремится к нулю

Если рассматриваются автоматические конструкции, следует обращать внимание на модели с напряжением 24 В для эксплуатации в разных условиях.

Как шлагбаум определяет, что подъехала машина?

Автоматические устройства реагируют на параметры, которые определяются при подъезде машины. При этом они считываются системой видеонаблюдения, передаются в блок управления. Но есть и более простые модели – открываются с помощью брелоков, кнопки, электронной карты.

Кто имеет право поднимать шлагбаум?

Если шлагбаум устанавливается с целью ограждения участка, где стоит многоквартирный дом, пользоваться им могут все жильцы, каждому предоставляется доступ. Точно также и на любом другом объекте – есть группа лиц, которая может управлять шлагбаумом. Но часто на въезде работает охранник, в этом случае он поднимает стрелу после того, как установит причину визита, удостоверится, что у человека есть доступ на участок.

Из чего состоит шлагбаум автоматический?

Основными являются элементы: стрела, стойка и уловитель. Автоматические модели оснащаются двигателем, редуктором, блоком управления и элементами разблокировки. Могут быть предусмотрены фотоэлементы, датчики определения препятствий.

Шлагбаум – что это такое, определение

Так называется сооружение, используемое с целью обеспечения безопасности для преграждения и открывания пути на участок/объект. Может устанавливаться в проеме или на территории.

Разновидности шлагбаумов

Существует несколько видов устройств, которые выпускаются отечественными и зарубежными производителями. Конструкции не очень сложны, могут быть повторены в кустарных условиях. Итак, выделим такие устройства:

1. Автоматические шлагбаумы.
2. Электромеханические.
3. Откатные шлагбаумы.
4. Распашные конструкции.
5. С ручным приводом.
6. Гидравлические системы.

1. Центральный блок для управления.
2. Механический редуктор.
3. Электродвигатель.
4. Балансир.
5. Стойка.
6. Стрела для шлагбаума.

Также некоторые конструкции имеют защитные механизмы, например:

1. Фотодатчики и иные приборы для контроля и безопасности.
2. Уловители.
3. Автоматические системы.
4. Защитные «юбки».

Подготовительные работы

Сначала требуется своими руками разработать чертёж будущего ручного шлагбаума. На планируемой схеме должны быть показаны все детали барьерного блока. От этого зависит, насколько эффективно будет выполнять свои функции устанавливаемый шлагбаум.

Самодельный чертеж ручного шлагбаума Для создания чертежа заранее проводится разработка схемы барьера. Такую работу можно выполнить своими руками или специальной компьютерной программе. На схеме указывается место, где будет находиться блок будущего ограждения. В данных точках своими руками монтируются опоры. Одна фиксирует блок шлагбаума, другая удерживает стрелу от быстрого опускания. Стрела для шлагбаума должна иметь длину, равную расстоянию, соответствующему размеру между опорными столбами. Чтобы чертёж будущего механизма, ручного или механического, был сделан правильно и грамотно, необходимо обладать определёнными знаниями. Можно обратиться к специалистам и сделать заказ на разработку чертежа. Но есть и другой выход, можно попытаться своими руками нарисовать схему, на которой во всех подробностях изобразить каждую деталь шлагбаума, указав место установки и габаритные размеры.

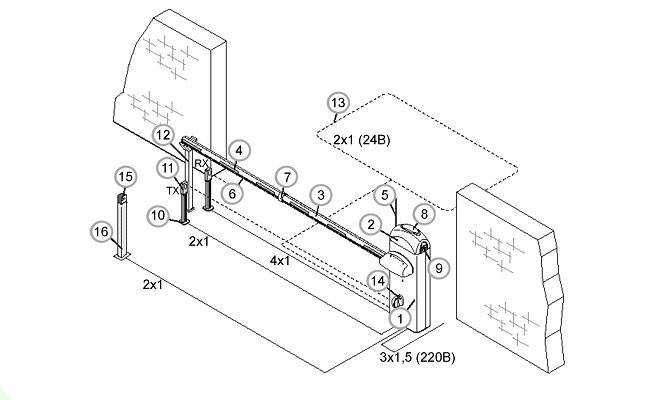

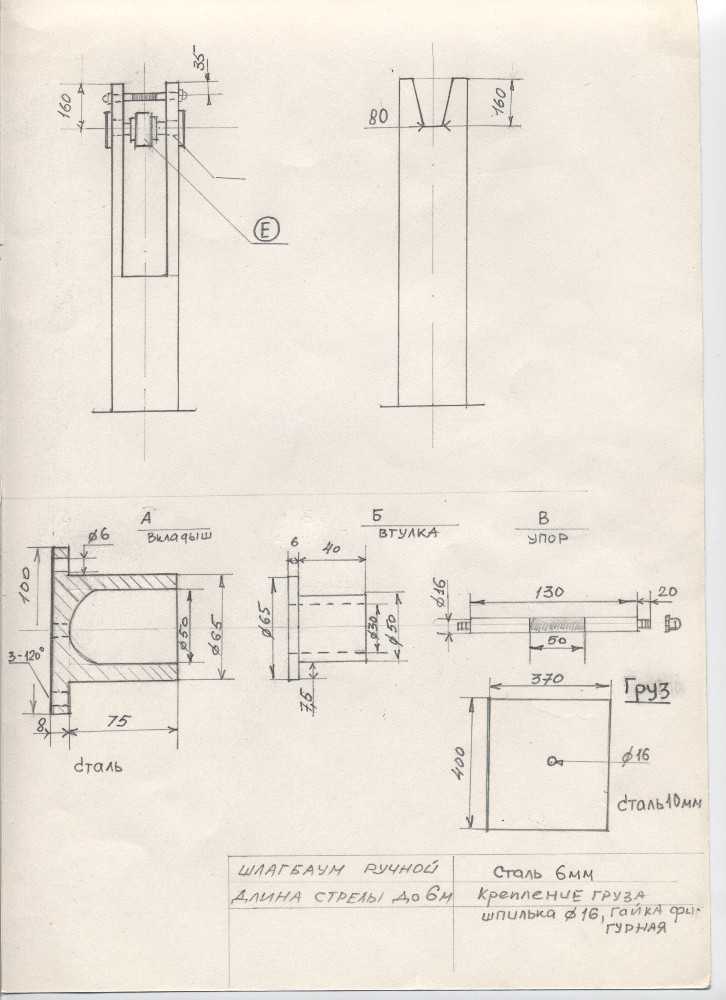

Схема с размерами ручного шлагбаума На готовом чертеже в обязательном порядке должны быть изображены:

• опорный блок;
• стрела;
• стойка уловителя;
• осевой механизм;
• блок крепления.

Чтобы конструкция была детально проработана, чертёж должен иметь вид сверху. Желательно показать разрезы деталей, особенно когда материалом являются металлические трубы разного диаметра. Это поможет найти оптимальный вариант их сочленения. Конструкцию осевого механизма лучше показать на отдельном чертеже. Это даст возможность сделать его тщательную проработку и будущую установку.

Без такого чертежа будет сложно сделать своими руками монтаж такого заградительного блока. Имея на руках разработанную схему, можно чётко спланировать все установочные работы. Для уменьшения ошибок все размеры на чертеже указываются в миллиметрах.

Преимущества и недостатки открытия шлагбаума с помощью телефона

Данная система является одной из самых эффективных систем для открытия шлагбаумов.

Её преимущества сводятся к следующему:

Нужный шлагбаум можно открыть в любой точке, важно лишь наличие мобильной связи. Вы легко можете впустить вашего гостя во двор не выходя из дома, просто набрав номер шлагбаума на своём смартфоне; Система может быть настроена на управление с помощью кодовых смс-сообщений; Система может быть настроена в автоматическом режиме в соответствии с выбранными днями недели и часами; Система ведёт журнал по каждому срабатыванию шлагбаума; Вы можете сохранить номер шлагбаума в контактной книге вашего телефона, и делать вызов сразу на данный контакт; Новые номера удобно добавляются в систему. Достаточно отправить на номер шлагбаума смс-сообщение с секретным кодом и номером нового водителя

Достаточно отправить на номер шлагбаума смс-сообщение с секретным кодом и номером нового водителя.

Но, как известно, палка о двух концах. Данная система имеет и недостатки, среди которых:

• Между звонком и открытием шлагбаума проходит какое-то время;
• Работа модуля непосредственно зависит от уровня сигнала мобильной связи;

• В случае утери телефона или смены номера придётся выполнить перепрограммирование модуля и обратиться к специалистам.

  При необходимости систему управления шлагбаумом понадобится перепрограммировать

Определение места установки

Схемы расположения фундаментных подушек под стойку шлагбаума и опорную стойку стрелы при различном положении стойки шлагбаума относительно плоскости подъема/опускания стрелы — шлагбаум с левым открыванием (сверху) и шлагбаум с правым открыванием (снизу).

При проведении монтажных работ требуется учитывать, что установленная модель не должна перекрывать свободное движение пешеходов и велосипедистов, особенно это касается конструкций, устанавливаемых на въездах на территорию дачных участков, гаражных кооперативов, дворов и аналогичных территорий.

Ближайшее здание от монтируемой конструкции должно располагаться на расстоянии не менее полуметра. В случае нахождения конструкции в непосредственной близости с многоэтажным строением, оно не должно перекрывать место слива дождевой или талой массы воды.

Устанавливать любую модель следует на бетонную основу. Проводить работы по установке устройства не рекомендуется непосредственно на асфальтированную подошву, так как асфальт является слишком мягкой основой для этой цели.

При подготовке места монтажа требуется рассчитать высоту опалубки. Ее высота находится в прямой зависимости от нагрузки, оказываемой на бетонное основание всей массой конструкции.

При длине стрелы в 4 метра опалубка может составлять приблизительно 50 см. При более длинной стреле высота опалубки может достигать 80 и даже 100 см. Для усиления конструкции используют арматурные штыри, которые способствуют приданию фундаменту конструкции более высокой степени жесткости.

Вопрос-ответ

Что должен содержать чертеж шлагбаума?

Не все знают, как сделать шлагбаум своими руками в домашних условиях. Если нет опыта в строительстве, нужно придерживаться рекомендаций. Например, сначала составляют чертежи. Документация должна содержать информацию о том, где нужно разместить опоры – каким должно быть расстояние между ними, указывается длина стрелы, общие габариты конструкции, размеры каждой детали сооружения с обозначением и расшифровкой названия.

Как часто нужно смазывать конструкцию и чем это лучше всего сделать?

Производители рекомендуют наносить специальные средства на детали, чтобы легче открывать шлагбаум. Делать это следует с разной частотой. Нужно изучить рекомендации изготовителя, но в среднем смазку наносят с периодичностью 200 циклов работы. Значит, нет четких указаний, когда нужно смазывать цепную, откатную или стандартную конструкцию шлагбаума. Это зависит от интенсивности эксплуатации сооружения. Если его открывают и закрывают по десятку раз в день, нужно наносить смазку каждые полгода, при нечастом функционировании существуют другие условия – обработку подвижных частей производят 1 раз в год. Смазку выбирают с учетом типа редуктора (OW30, OW40, MC-8п и др.).

Как правильно выбрать тип шлагбаума для своей территории?

Сначала нужно решить, какой вариант будет изготавливаться: механический или автоматический. Для дома подойдут оба типа, а для промышленного объекта лучше отдать предпочтение второму из них. Учитывают интенсивность эксплуатации и возможности владельца – если необходимо открывать шлагбаум на ходу, выбирают автоматический металлический вариант с дистанционным управлением. Также определяют электрические параметры конструкции, планируют возможность подключения к источнику питания

Модель выбирается с учетом ширины проема/дороги/ограждаемого участка, а также размера территории – важно, чтобы стрела свободно двигалась.

Какой шлагбаум лучше всего сделать на частной территории: металлический или деревянный?

Сегодня практически не используются деревянные шлагбаумы, т. к. металлические имеют намного больше преимуществ. Но, если необходимо сделать временное ограждение, допустимо использовать упрощенный вариант. При этом отсутствуют требования к основанию – фундамент не требуется. Также деревянное сооружение более легкое и простое, обходится дешево. Если хотя бы один из этих факторов имеет большое значение, выбирают конструкцию из древесины. Однако в частном доме такой тип изделия не обеспечит высокий уровень защиты, что также следует учитывать.

Как много уходит времени на установку шлагбаума?

Автоматический шлагбаум своими руками создается за 1-4 недели. Длительность простоя определяется весом конструкции, т. к

важно выждать время, чтобы фундамент набрал прочность. Подготовка и изготовление основания занимает немного времени – не больше половины дня

Как только цемент начнет застывать (через 7 дней), можно продолжить работы, если конструкция легкая – шлагбаум небольшой. В остальных случаях общий период застывания бетона составляет 4 недели. Если фундамент не предусматривается, монтаж занимает 1 день – нужно вбить в грунт столбы, закрепить стрелу, выполнить подключение автоматики.

По какой причине могут заедать автоматические шлагбаумы?

Многие факторы влияют на работу шлагбаума:

• ошибки монтажа;
• отсутствие смазки в течение длительного периода;
• естественный износ материалов или постепенное расшатывание конструкции по мере эксплуатации;
• загрязнение подвижных частей механизма.

Важно сразу же положить конец неправильной эксплуатации. В какой-то момент шлагбаум перестанет реагировать на команды, сигнал пульта.

Где установить придомовый шлагбаум?

Существует несколько основных правил при установке и выборе места, которых необходимо придерживаться:

1. Шлагбаум не должен перекрывать движение пешеходов и велосипедистов. В большей мере это относится к дачным участкам, проходным дворам, гаражным кооперативам.
2. Он должен быть виден в любое время суток и при любой погоде.
3. Недопустима непосредственная близость к высотным домам, если есть вероятность падения льда. Это же касается и сливных труб.
4. Обязательное условие — наличие надежного основания. Не устанавливайте конструкцию на болотистом или затапливаемом по сезону месте.
5. Оптимальное расстояние от ближайших здание — не менее 1,5 метров.
6. Для установки массивной и тяжелой конструкции должна быть возможность усиления фундамента арматурой — грунт должен выдерживать такую нагрузку и не проседать.
7. Не подходит для установки шлагбаума голый асфальт — потребуется дополнительное бетонирование выбранной территории.
