Эркер в деревянном доме своими руками: интерьер и дизайн- его плюсы и минусы +фото и видео

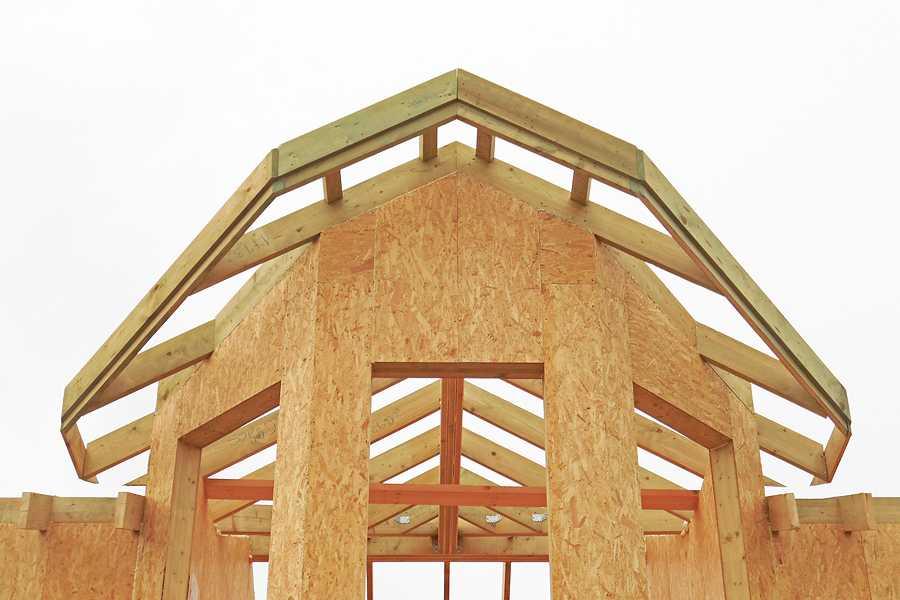

Подготовка к сооружению яндовой конструкции

Подготовительные работы включают в себя проектирование. Эркер можно возвести на этапе строительства или пристроить позднее, далее идет выбор типа крыши и кровельного материала. После этого можно приступать к начальным работам по сооружению каркаса эркера и устройству крыши.

Первым этапом таких строительных работ является устройство специального армопояса, который выполняет несколько функций:

• создает надежную опору для всех балок, которые будут поддерживать стропильную систему крыши;
• осуществляет разгрузку перемычек окон (при строительстве из кирпича армировочный пояс усиливает кладку).

Делают такой армопояс из бетонного раствора, усиливают его металлической сеткой. Уровень стен эркера при этом может немного приподняться над уровнем стен дома, но это компенсируется меньшей толщиной подстропильных балок, чем у стандартной крыши всего дома.

Готовим материалы

Теперь устройство крыши требует тщательной подготовки всех материалов, которые потребуются при строительстве. Из таких материалов нам надо взять:

Инструкция установки ендовы

• деревянные доски и балки, которые необходимы для сооружения стропильной, подстропильной систем, обрешетки под кровельное покрытие;
• гидроизоляционный материал (обычно это мембрана ПВХ, но могут использоваться и другие материалы);
• шурупы, шпильки, саморезы, кровельные гвозди;
• вязальная проволока;
• специальные пластины из оцинковки.

Покрытие для кровли может подбираться различное, можно поставить обычные листы из металлопрофиля, но для эркера намного лучше взять натуральную керамическую или битумную мягкую черепицу.

Нюансы выбора

Решая, нужна ли вам традиционная двухскатная крыша или ее асимметричная разновидность, стоит помнить, что на одной чаще весов у вас уникальность постройки, оригинальный дизайн, функциональные и планировочные преимущества, а на другой сложность расчетов и исполнения проекта.

Именно поэтому нужно оценить свои силы и решить, сможете ли вы самостоятельно выполнить чертежи и расчеты сложной конструкции или для вас важнее простота и быстрота выполнения. При нехватке опыта и знаний вы рискуете неправильно рассчитать и смонтировать такую сложную крышу, что поставит под угрозу целостность всей постройки. Если вы все же хотите получить неординарный в плане дизайна дом и выиграть удобное жилое пространство, то проектирование можно доверить специалистам.

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Варианты проектирования

Выбирая тот или иной проект двухэтажного либо одноэтажного дома с эркером, следует рассмотреть все возможные варианты.

Дом с балконом

Балкон быть расположен в любой части строения, дополнительно играя роль навеса либо выходить на террасу, служить соединительным элементом между домом и эркером.

Можно остеклить только балкон или только эркер, а можно остеклить выступ, украсив при этом балкон художественной ковкой.

Дом с мансардой

Грамотно составленный проект дома с мансардой позволяет расширить полезную площадь без существенного увеличения стоимости строительства.

Мансарда чаще всего обустраивается под подсобное помещение либо спальню, гостевую комнату. Эркер, используемый как место для отдыха или в качестве рабочего кабинета, можно украсить вьющимися растениями, создав небольшой домашний живой уголок.

Дом с верандой

Дома с верандой обладают широкими возможностями использования дополнительного элемента архитектуры. Веранду можно превратить в оранжерею, а в выступе устроить обеденную зону, добавив в проект уюта и комфортности.

Здания с террасой

Дом с террасой — идеальный вариант в местах с красивым природным ландшафтом. Закрытая терраса, представляющая собой присоединенный к дому настил, возводится рядом с эркером, образуя место для отдыха. Терраса открытая размещается под выступом либо непосредственно перед ним, позволит насладиться красотой природы.

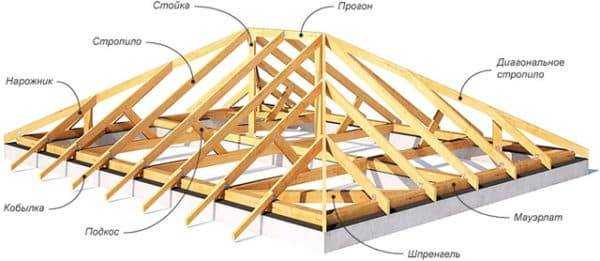

Основные конструктивные элементы крыши вальмового типа

Конкретное исполнение кровли влияет на наличие тех или иных элементов в ее конструкции. Однако когда выполняется стандартное строительство вальмовой крыши, всегда монтируется:

• Балка на коньке крыши. Этот элемент еще принято называть коньковым брусом. Он является одной из основных несущих деталей. На него опираются боковые ребра кровельной конструкции.
• Стропила, которые устанавливаются по диагонали от нижнего угла крыши к краю опорной коньковой балки. Это боковые ребра кровли. Они представляют собой длинные стропильные ноги и являются сторонами торцевых треугольных поверхностей и трапециевидных скатов конструкции.

Основные элементы крыши, включая диагональные стропилаИсточник twimg.com

• Центральные стропильные ноги – элементы с одинаковой длиной. Фиксация их верхней части выполняется на коньковом брусе. На каждом трапециевидном скате закрепляется по два таких элемента. Центральные стропильные ноги также монтируются посередине треугольных наклонных поверхностей крыши. Получается, что к одному краю конька примыкает три таких элемента.
• Промежуточные стропила, которые закрепляются на скатах в виде трапеций. Они монтируются между центральными строительными ногами. Промежуточные детали еще называют рядовыми элементами. Они позволяют полностью сформировать плоскости скатов в форме трапеций. В нижней части крыши промежуточные стропила фиксируются на обвязке, которая закрепляется вверху стен. Они являются одними из элементов карниза постройки.
• Короткие стропила, которые вверху соединяются с диагональными ребрами конструкции. Каждый такой элемент представляет собой нарожник. Они закрепляют на треугольных скатах крыши по обе стороны от центральной стропильной ноги. Их также монтируют в угловых частях трапециевидных плоскостей кровли.

Нарожники слева и справа от диагональной стропильной ногиИсточник mystroy24.ru

Конструкция вальмовой крыши с опиранием стропил на мауэрлат подразумевает монтаж и других элементов. Одним из них является стойка. Она служит опорой для коньковой балки. Ее монтаж осуществляется в месте соединения 2-х стропильных ног на коньке.

Сам мауэрлат всегда монтируется, когда возводится крыша на стенах из кирпича, пенобетона и другого подобного стройматериала. Этот элемент стропильной системы создается из бруса. Его крепление осуществляется по всему периметру постройки.

Стойки-опоры встречаются не в каждой крыше вальмового типа. Ведь эти элементы не позволяют создать полностью свободное пространство под кровлей, чтобы обустроить жилое помещение. Поэтому вместо их используются другие детали.

При строительстве крыши также может монтироваться затяжка. Это элемент, который скрепляет стропильные ноги. Во многих проектах функцию затяжек выполняют балки перекрытия.

Если в крыше предусмотрен большой свес, тогда осуществляется монтаж кобылок. Эти детали закрепляются на уже зафиксированные стропила. Монтаж кобылок выполняется, чтобы лучше защитить верхнюю часть стен от осадков.

Стропила, удлиненные кобылкамиИсточник krovlyakryshi.ru

Конструкция стропильной системы вальмовой крыши с опиранием стропил на балки перекрытия может включать дополнительный элемент. Он представляет собой усиливающую деталь. Ее устанавливают на той стороне крыши, на которую воздействует ветровая нагрузка. В некоторых проектах ветровая балка предусматривается для каждого трапециевидного ската.

Для повышения жесткости всей системы может еще использоваться шпренгель. Благодаря наличию этой детали уменьшается нагрузка, воздействующая на стены строения. Монтируется такой элемент в углах постройки. Он размещается по диагонали и соединяет две части мауэрлата.

Еще в конструкции могут присутствовать подкосы. Их обычно закрепляют, если крыша не будет использоваться для обустройства жилых помещений. Хотя они могут фиксироваться под разными углами. Поэтому в зависимости от конструкции крыши даже при их наличии можно обустроить мансарду. Подкосы как бы подпирают стропильные ноги и обычно упираются в балки перекрытия или затяжки.

Крыша в вальмовом исполнении с подкосамиИсточник hausgrad.ru

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька		Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса		Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
	Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Крыша одноэтажного дома с эркером. Дом с эркером — идеи дизайна и обзор самых красивых вариантов применения архитектурного элемента (120 фото)

Начать, я думаю, нужно с пояснения, что же такое эркер. Многие, при выборе конструкции для будущего дома даже не рассматривают различные вариации, хотя они, как правило, очень интересны. Именно поэтому нужно начать с определения этого непонятного слова, ведь многие не знают, что оно значит. Итак, эркером называется выпирающая на внешней части стены постройки, которая образует дополнительное, иногда даже используемое пространство.

Если посмотреть фото дома с эркером, то можно заметить, что это достаточно интересная технология. Проекты домов с эркером делаются, конечно же, профессиональными архитекторами.

Само слово «эркер» происходит от немецкого языка и в дословном переводе обозначает «Настенный выступ». Эта деталь очень сильно меняет внешний вид постройки.

Эркер подходит далеко не всем. Это, скорее, дело вкуса. Многие предпочитают эркер потому что это комфортно и придает ощущение изысканности.

Где располагается эркер

Одноэтажный или двухэтажный дом с эркером – не важно. Главное то, что эта деталь может быть расположена в абсолютно любой стороне помещения, а также их может быть несколько

Что касается внутренней части помещения, тут все также хорошо. Элемент будет сочетаться с любой зоной жилья, будь то кухня, спальня или другая комната.

Вы, наверное, зададитесь вопросом – «Почему же эта технология со временем не теряет свою популярность?».

Дело в том, что в этом архитектурном сооружении удачно сочетаются два важнейших фактора: создание внутреннего уюта и улучшение внешнего вида помещения.

Прямоугольные эркеры

Прямоугольные эркеры самые популярные и часто используемые. Они очень просты при возведении. Обустройство пространства во внутренней части тоже не доставляет трудностей и не заставляет особо трудиться.

Не думайте, что «простой» — значит примитивный. Дома с прямоугольным эркером, как правило, могут выглядеть даже лучше, чем дома с наиболее сложными конструкциями.

Полукруглые эркеры

Полукруглые эркеры наиболее часто возводятся высококвалифицированными профессионалами своего дела. Без специальных модернизированных технологий сделать ничего не получится. Будет очень сложно контролировать точность расположения поверхностей.

Многогранный эркер

Многогранный эркер имеет форму, чем-то напоминающую призму, примыкающую к постройке. Может иметь неограниченное количество углов.

Такой внешний вид очень подходит для остекления в виде панорамы, потому что любая грань будет представлена в виде отдельного окна.

Если различать по возможности совмещать этот элемент с другими, тот тут список может быть действительно неограниченным:

Эркер существует и для одноэтажных домов, и для многоэтажных. Причем количество этажей эркера может отличаться от общего количества этажей в помещении. Бывают такие многоэтажки, где деталь достигает примерно половины строения. Такие постройки выглядят очень оригинально.

Эркер может скомпоноваться с балконом

Обычный выступ уже привлекает к себе внимание, но если над ним расположить еще и балкон, то это привлечет еще большее внимание людей, а также приведет их в шок от Вашего вкуса и оригинальности

Дом с эркером и мансардой может встречаться достаточно часто. Жилые помещения, которые располагаются в части чердака помогут предельно правильно использовать внутреннее пространство, находящееся под кровлей.

Помните, что разновидностей по комбинированию может быть очень много, можете посмотреть фото домов с использованием этой конструкции, а уже исходя из просмотра решить, нужна ли Вам эта технология.

Если не нужна, то тут все очевидно, можно просто о ней забыть. Если она подходит Вам, то нужно ответственно отнестись к этому.

Посмотреть проекты, которые можно найти в интернете, еще раз прочитать и проанализировать приведенную выше информацию, а также ознакомиться с различными чертежами из интернета.

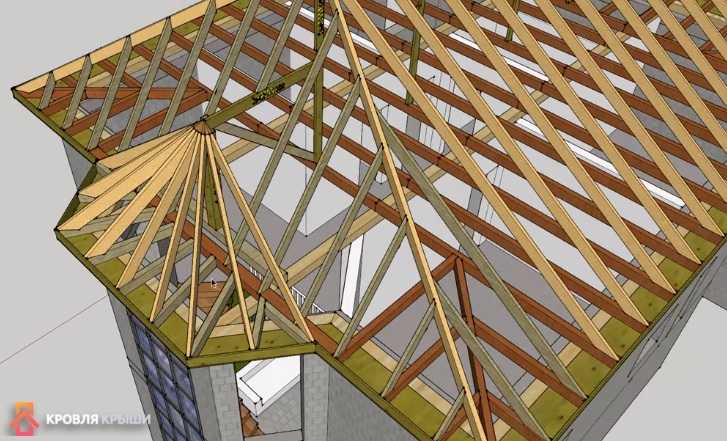

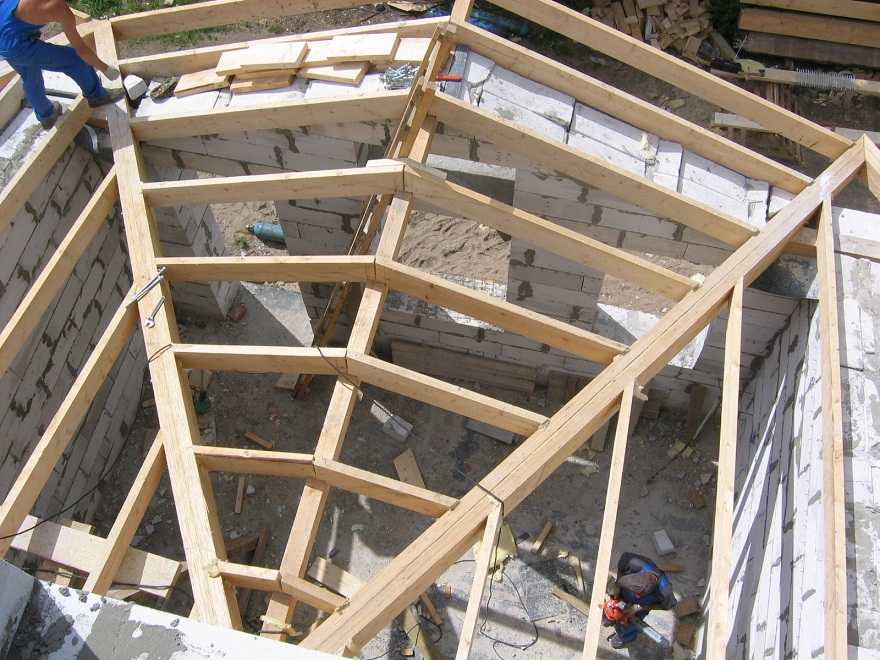

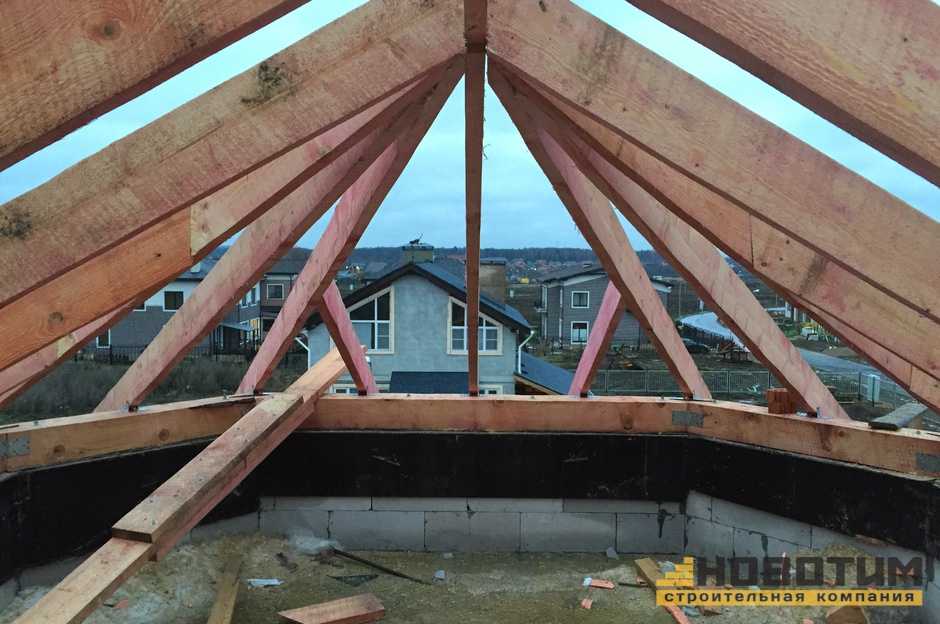

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Устройство вальмовой крыши начинают, устанавливая балки. Сначала укладывается мауэрлат, затем поперечная балка.

Далее применяя разметочную рейку и отвесы (или уровни), нужно в первую очередь провести разметку месторасположения конька, с учетом рассчитанной высоты, которая определяется исходя из предпочтений и вкуса хозяина.

Стойки конька устанавливаются вертикально и крепятся саморезами. Для фиксации стоек конька применяют укосины. Конек располагается строго в центре строения. Для стропильной системы и коньковых элементов используется одинаковый материал (доска 150 на 50 мм).

На следующем этапе производится установка накосных стропил. Обычно их четыре и они равной длины. Это, пожалуй, самый важный этап, на нем закладываются плоскости всех скатов, и они должны быть безупречно ровными.

Диагональные стропила имеют наибольшую длину, поэтому иногда требуется спарить несколько досок, чтобы добиться нужной длины. Накосные стропила соединяются попарно. При таком способе отсутствуют лишние отходы.

Следует учесть, что они должны выходить за пределы стен примерно на 50 — 100 сантиметров, а верхним концом прикрепляться к коньку. Это делается для создания карниза, который служит защитой стен от влаги, создаваемой различными осадками. В климатических условиях с сильными ветрами длину свеса можно увеличить до метра.

Сечение стропил выбирается в зависимости от:

• угла уклона крыши;
• предполагаемых нагрузок, воздействующих на крышу;
• расстояния между несущими стенами;
• шага между стропилами.

Установка промежуточных стропил

Необходимо соблюдать следующие правила:

1. Центральные и промежуточные стропила монтируются по верху бруса конька. Они также выходят за пределы стен. Их количество рассчитывается исходя из длины здания.
2. При установке угловых стропил их верхняя часть укладывается на накосные стропила. Приближаясь к углам строения их размер уменьшается.

Монтируются они по концам конька. Для этого надо найти одну точку на мауэрлате строго на середине стены и точку середины толщины конька. Здесь будет установлено первое центральное стропило (на вальме).

Затем монтируются центральные стропила на скатах-трапециях и параллельно им устанавливаются оставшиеся промежуточные стропила.

Высчитать величину расстояния, на котором их нужно монтировать, можно следующим способом: длина конькового бруса делится на величину большую числа запланированных стропил на единицу. Обычно эта величина колеблется в пределах от 60 до 80 сантиметров. А длину стропила можно определить простым способом: уложить его в место установки, добавить длину карниза и наметить спилы.

Очень важный момент при монтаже стропильной системы – соединение в пересечении диагональных и центральных стропил (трапеций и вальм) на коньковом брусе. Для этого делаются надрезы с двойными скосами. Для прочности соединения пользуются стяжками.

Как устанавливаются угловые стропила (нарожники)

Данные стропила монтируются в параллели с центральными. На нарожнике производится спил, он укладывается на накосное стропило и крепится гвоздями или саморезами. Можно произвести соединение при помощи врубки или с применением опорного бруса, закрепленного на диагональном стропиле с обеих сторон. Нарожные стропила основных скатов и вальмовых не должны быть состыкованы с диагональными стропилами в одном месте.

При большой ширине здания в расчетах обязательно нужно учитывать показатели провисания, особенно это касается диагональных, а также промежуточных стропил. Центральное стропило соединяется с коньковым бруском двумя деревянными коньками.

Для того чтобы усилить (укрепить) углы вальмовой крыши, можно установить шпренгели со стойками. Они будут подпирать диагональное стропило и обеспечивать надежность всей конструкции. Шпренгель – это дополнительный брус для повышения прочности конструкции.

Обрешетка вальмовой крыши производится согласно рекомендациям по монтажу обрешетки для выбранного материала.

Теперь, когда вы имеете достаточный объем информации относительно конструкции стропильной системы вальмовой крыши и проведению ее монтажа, вы вполне можете провести его самостоятельно. Далее можно проводить обрешетку крыши.

Предлагаем наглядно ознакомиться с процессом монтажа стропильной системы вальмовой крыши из следующего видео:

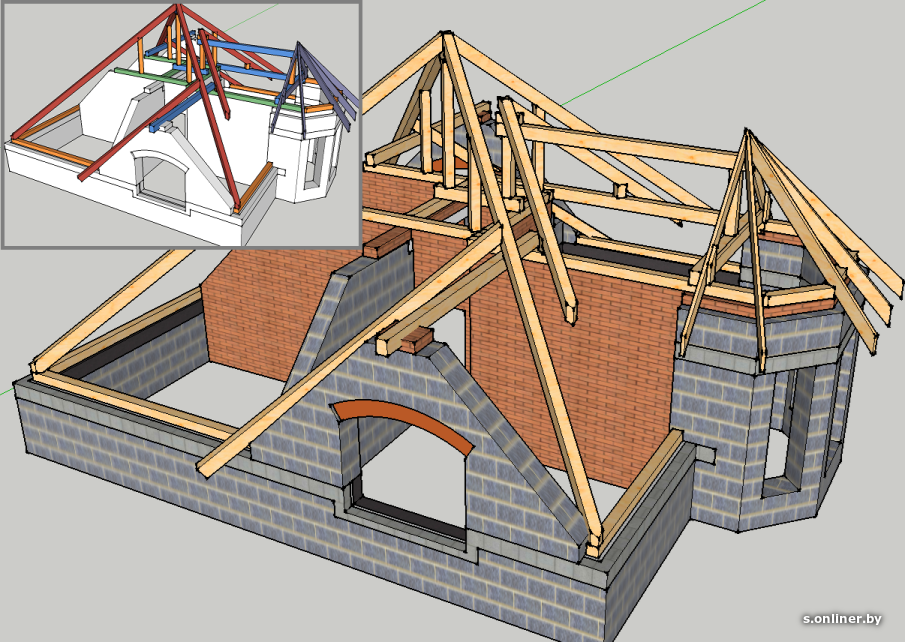

Чертеж стропильной системы конструкции

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

1.  Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
2.  Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
3.  Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
4.  Нарожники – короткие доски, опирающиеся на каркас вальм.
5.  Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

1.  Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
2.  Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
3.  Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
4.  Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
5.  Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
6.  Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
7. Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.
