Односкатная крыша своими руками: чертеж и пошаговая инструкция монтажа

Что называется кукушкой

Вы наверняка не раз видели дома, выделяющиеся тем, что у них на крыше имеется выступ – небольшая отдельная конструкция с двухскатной крышей. Внешне она несколько напоминает старые часы с кукушкой – отсюда и появление ее названия. Особенно гармонично кукушки смотрятся в двухэтажных домах из бруса, делая их уютными и неповторимыми.

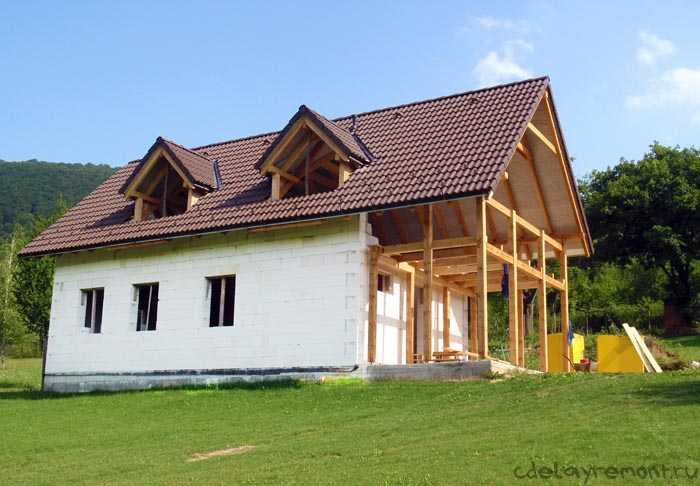

Преимущества и недостатки домов из бруса с кукушками

Основные достоинства проектов жилых домов с кукушками выглядят следующим образом:

• возможность задействовать дополнительный объем мансардного помещения;
• кукушки – еще один эффективный источник естественного освещения;
• их наличие позволяет придать дому оригинальный внешний вид и открыть целый ряд возможностей в дизайне интерьера

Не забудем и про некоторые нюансы:

• наличие в проекте дома из бруса кукушки сказывается на увеличении трудоемкости кровельных работ;
• отсюда повышение требований к квалификации работников, увеличение стоимости дома;
• кукушка при неправильном подходе может стать слабым местом крыши и причиной появления протечек и связанных с ними неприятностями

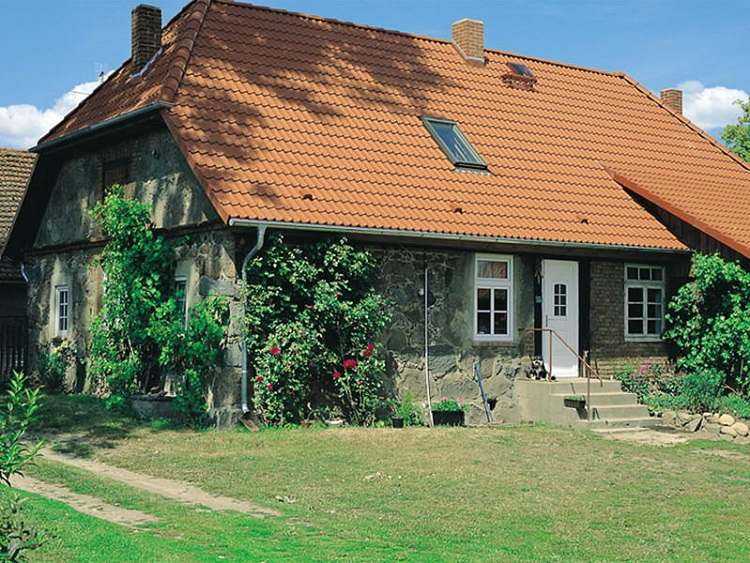

Кукушка или мансардное окно?

Дополнительное освещение мансарды можно осуществить за счет устройства мансардного окна. По сравнению с кукушкой, такой подход дешевле, но не приведет к увеличению объема помещения, зато он проще в реализации. Еще один нюанс: придется как-то решать вопрос с очисткой такого окна от снега. Часто кукушку в доме из бруса делают над выходом лестницы на второй этаж (мансарду) – чтобы не упираться головой в потолок.

В заключение статьи

Многие делают именно с кукушками – спрос на проекты с таким архитектурным элементом неизменно высок. Вы наверняка встретите их в каталогах других больших и не очень строительных фирм, занимающихся возведением деревянных загородных домов «под ключ». Останется лишь решить для себя: перевешивают ли в вашем случае плюсы устройства кукушки, или минусов все-таки больше, и от нее лучше отказаться в угоду простоте и меньшей стоимости.

	Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж? Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса.

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

1. Двухскатная. При кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
2. Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
3. Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
4. Арочная. Конструкция с часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы

Это интересно: Как сделать теплицу из оцинкованного профиля — рассказываем детально

Монтаж кровельного материала

Итак, кукушка сооружена, остается лишь покрыть ее крышу кровельным материалом. Для этого используются изделия, которые применялись для покрытия крыши дома. Монтаж проводят по той же технологии, что и на кровлю двускатной крыши. Например, на фото ниже показано, как ведут подготовку покрытия крыши кукушатника битумной черепицей. А технология такова:

• монтируют сплошную обрешетку;
• поверх нее укладывают подкладочный материал, который крепится к обрешетке битумной мастикой и кровельными гвоздями;
• в местах стыка кровли кукушки со скатом дома делают усиленную гидроизоляцию с использованием рулонного материала на основе полимерно-битумного вяжущего состава;
• после чего проводят монтаж битумной черепицы, то есть рядами с перехлестом и с креплением гвоздями.

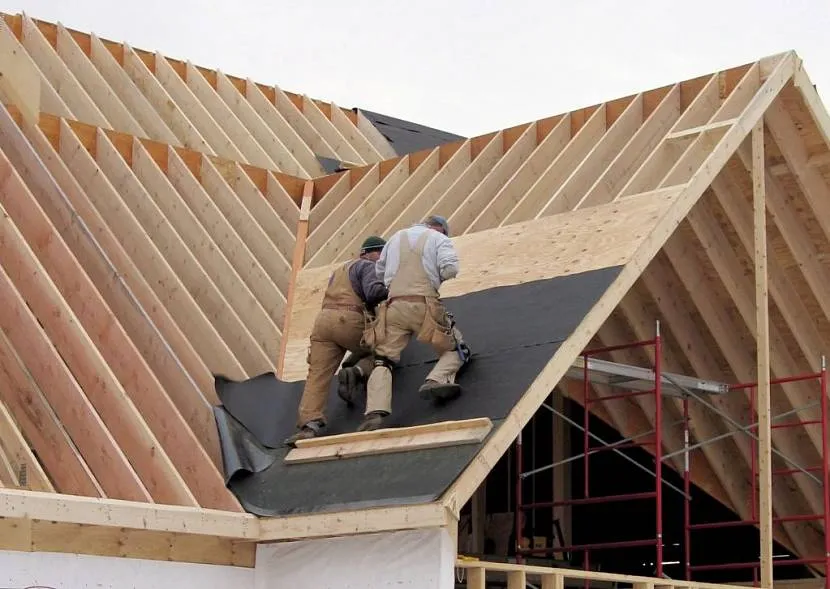

Подготовка крыши кукушки под покрытие битумной черепицей Источник t-dom124.ru

Важность параметров уклона скатов

Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:

• строительными нормами и правилами СНиП 2.08.02-89, которые носят название «Общественные здания и сооружения»;
• строительными нормами и правилами СНиП 3.04.01-87 с названием «Изоляционные и отделочные покрытия».

Также в качестве руководства могут быть использованы и другие СНиПы. Только на основе рекомендаций, приведенных в них, можно сделать ту кровлю, которая будет надежной и крепкой, сможет выдержать сильные ветровые и снеговые нагрузки, а главное – будет правильно построенной.

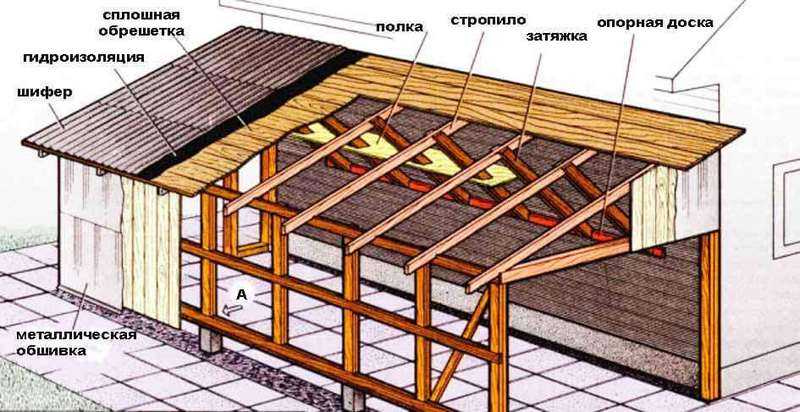

Конструкция пристройки с односкатной крышей

Чтобы произвести все расчеты, важно знать угол ската кровли, который определяется в зависимости от условий эксплуатации кровли, используемых для ее постройки материалов и ряда других аспектов. Например, снег лучше всего сходит с кровли самостоятельно, если угол ее наклона составляет 45 градусов. А вот при небольших углах самостоятельное схождение снега становится затрудненным

В местностях, где превалируют сильные ветра, важно помнить, что при угле ската в пределах 10-45 градусов давление ветра будет усиливаться в 5 раз

А вот при небольших углах самостоятельное схождение снега становится затрудненным

В местностях, где превалируют сильные ветра, важно помнить, что при угле ската в пределах 10-45 градусов давление ветра будет усиливаться в 5 раз

Таблица. Угол наклона в зависимости от осадков.

Норма осадков	Угол наклона, градусы
Небольшая	30
Значительная	45 и более

Угол ската крыши зависит от некоторых факторов

Почему следует обратиться в нашу компанию?

У нас собственное производство материалов. Изготавливают их русские мастера по уникальной технологии. Это позволяет удешевить и ускорить строительство под ключ. Вы можете купить недорого каркас стен из нестроганного бруса. Надо лишь выбрать подходящий размер. У нас представлены варианты 100х150 и 150х150 мм. Решите, какой нужен вам, и мы осуществим оперативную доставку в любой уголок России.

Но на этом преимущества обращения к нам не заканчиваются. Наша производственная база находится в Пестово Новгородской области. И первые 500 км пути до нужного места мы не включаем в стоимость доставки. Делайте выбор в пользу качества — купите дом из бруса от производителя по выгодной цене и наслаждайтесь проживанием в нем: круглый год находиться там будет комфортно и уютно.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.

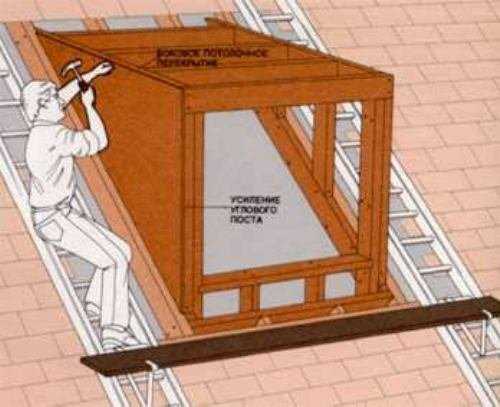

Технология монтажа

Несмотря на сложность конструкции, кукушатник, сделанный профессиональными мастерами по проекту без нарушений технологии, никогда не приведет к появлению протечек

Перед началом строительства важно рассчитать несущую способность каркаса, общий вес крыши, чтобы дом выдержал увеличившуюся нагрузку. Монтаж крыши в таком случае выполняют в следующей последовательности:

1. Укладка мауэрлата.
2. Сборка стропильной системы. При этом между стропилами, где располагается кукушка, оставляют свободное место.
3. Установка лобовых балок выступа.
4. Монтаж вертикальных стоек по торцам кукушки.
5. Укладка прогона на вертикальные стойки и балки-перемычки над окном.
6. Монтаж стропильных ног кукушки.

Как правильно собрать крышу кукушки со стропильной системой

Тема статьи: крыша с кукушкой – стропильная система. Наша задача рассказать о том, для чего сооружают на кровельных конструкциях выступы в виде маленького домика, который называют кукушкой, из каких элементов он состоит. А также расскажем технологию строительства кукушки пошагово с приложением фотографий и видеоматериалов.

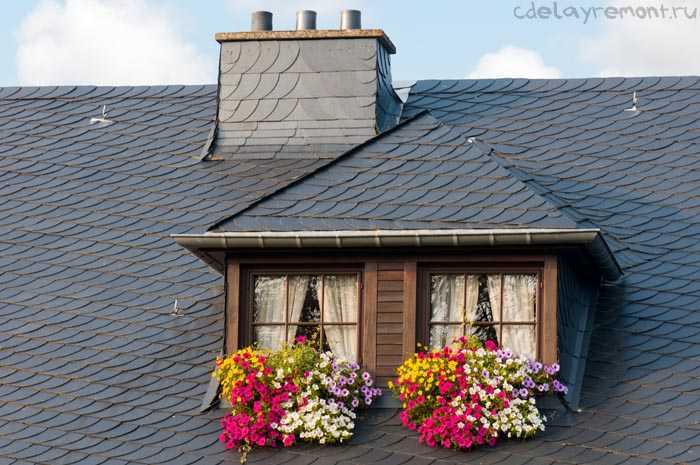

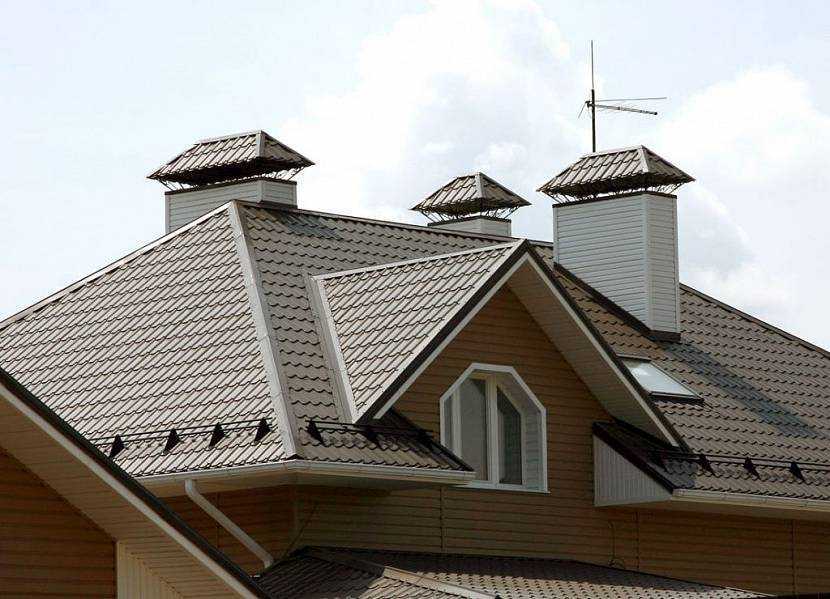

Смотровое окно в виде кукушки на крыше дома Источник proffmen34.ru

Уклон односкатной крыши гаража. Ша. Подбираем уклон крыши

Уклон односкатной крыши – в довольно широком диапазоне: от 6° до 60°. Все зависит от местности, в которой вы собрались строиться: если вам нужно успешно сбрасывать тонны снега каждую зиму, тогда делайте скат покруче, если планируете защититься от ветра – тогда более пологой. А еще от многих других факторов, в том числе и эстетических.

Крутые односкатные крыши

Чем больше угол у такой крыши, тем быстрее по ней стекает вода в желоба. Здесь не будут задерживаться ни листья, ни грязь, а потому само кровельное покрытие прослужит намного дольше. Кроме того, на такой кровле больше видна визуальная эстетика выбранной гибкой черепицы или металлопрофиля, что часто играет большую роль для хозяев.

Малоуклонные односкатные крыши

Скорость стекающей дождевой и талой воды на малоуклонных скатах намного ниже, а потому здесь есть риск застаивания воды, собирания грязи и застревания льда. На таких кровлях быстро развивается мох и налипает листва. Особенно, если кровельное покрытие шероховато.

Что же касается дождевой воды, то главное требование к кровле, чтобы вода на ней при таянии снега или после дождя на оставалась на поверхности кровельного материала, а легко скатывалась. Если же она имеет слишком низкий уклон (для определенной местности), то жидкость будет подолгу стоять во всех неровностях и швах. И чем дольше – тем больше у нее шансов проникнуть внутрь и создать много проблем в виде сырости, испортившегося утеплителя и коррозии металлических элементов крыши:

Но, если над такой постройкой возвышается большая крыша дома, то ничего страшного:

Но здесь все равно есть свой плюс: чем меньше угол наклона односкатной крыши, тем более близка геометрия внутренних помещений к традиционному кубу. А, значит, воспринимается легче и используется с большей пользой.

Поэтому, чем ниже угол наклона такой крыши, тем больше нужно заботиться о ее гидроизоляции, чтобы талые и дождевые воды не смогли проникнуть в стропильную систему. А потому здесь уже нужные такие кровельные покрытия, как мембраны, рулонная изоляция или цельные листы.

Со стандартным углом наклона односкатная кровля строится так:

Минимальный угол односкатной крыши

Односкатную крышу, угол которой всего 3-5%, нередко делают инверсионной. Т.е. подвергают ее определенным дополнительным нагрузкам: ходят по ней, выращивают на ней сад или даже используют как открытую террасу. Как здесь:

Кроме того, при определенном угле односкатная крыша направляет поток воздуха в нужном направлении, захватывая осадки и отводя их. Помните об этом!

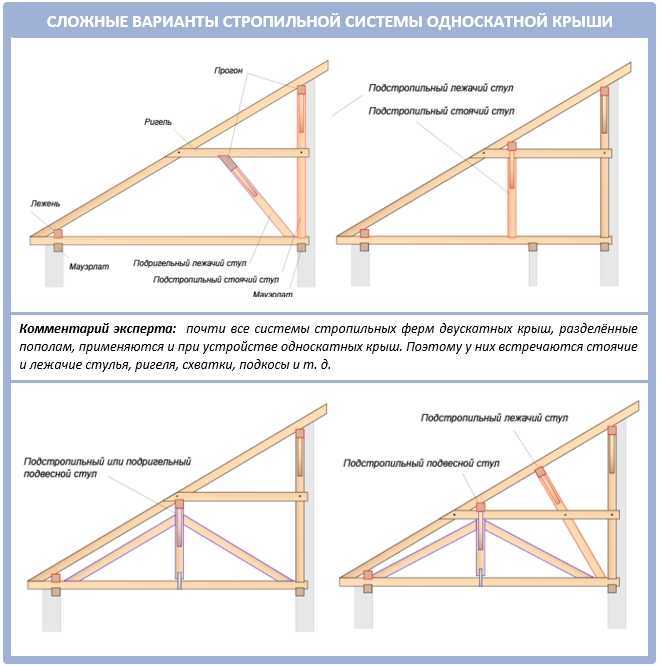

Установка стропильного каркаса

Стропильная система крыши

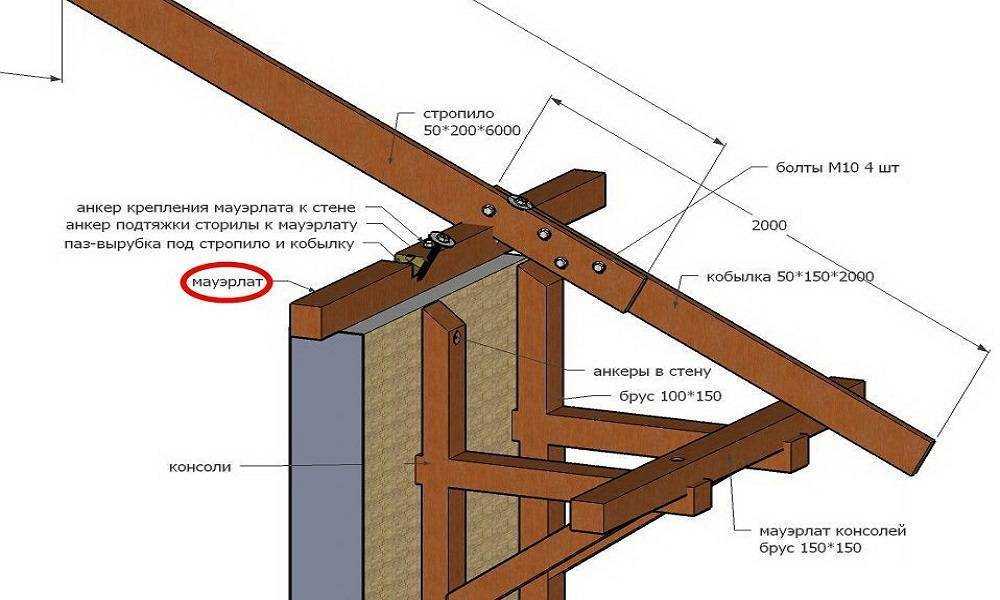

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

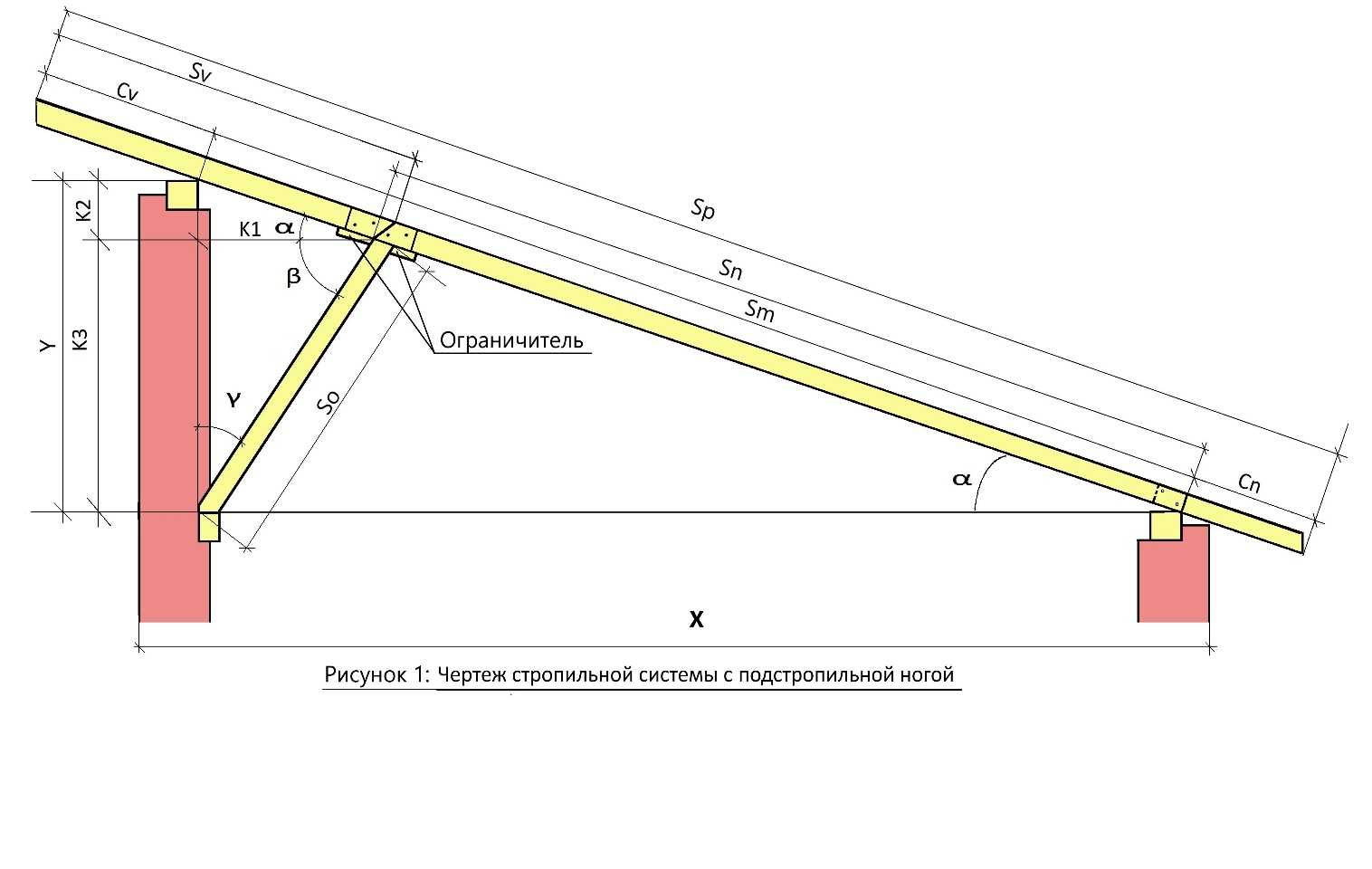

Проектирование и расчет

Перед началом выполнения монтажа кровли необходимо выполнить расчеты и создать проект будущего сооружения. Угол наклона кровельных скатов такой конструкции может варьироваться в пределах от 5 и до 60 градусов. Выбор угла зависит от интенсивности атмосферных нагрузок, выбранного кровельного покрытия, размеров чердачного помещения.

В районах, характеризующихся сильными ветровыми нагрузками и небольшим количеством осадков, уклон крыши делается небольшим. И наоборот. В областях со значительными снеговыми нагрузками и частыми проливными дождями предпочтительнее, чтобы угол наклона был в пределах от 45 до 60 градусов.

Немаловажное влияние оказывает угол наклона скатов и на выбор кровельного материала: от 5 до 18 градусов рекомендуется укладка рулонных материалов. Если угол наклона колеблется в пределах от 14 до 60 градусов, то рекомендован монтаж асбестоцементного шифера, а при укладке натуральной черепицы он должен быть от 30 до 60 градусов

Расчет высоты кровельного конька осуществляется на основании выбранного угла наклона скатов по тригонометрической формуле, используемой для расчета размеров прямоугольных треугольников.

На начальном этапе разработки проекта для четырехскатной кровли выполняется расчет сечения бруса, используемого для изготовления стропильной системы. При выборе сечения обязательно учитываются постоянные и временные нагрузки, которым будет подвергаться кровля в процессе эксплуатации.

При расчете сечения стропильных элементов обязательно учитывается, что конструкция должна обладать дополнительным запасом прочности, что позволит ей без ущерба для целостности переносить запредельные нагрузки.

В процессе проектирования выбирается вид стропильной системы, а также тип и размеры дополнительных элементов, которые обеспечат конструкции необходимую степень жесткости. Перед тем как сделать каркас стропильной системы, необходимо правильно рассчитать прочность и степень деформации ее элементов.

Предпочтительнее использовать пиломатериалы из хвойных сортов деревьев: сосны, лиственницы, ели.

Типы крыш с кукушкой по форме

Кукушка с односкатной кровлей

Вариантов форм и размеров множество, но выбрать нужно наиболее оптимальный. Лучшим решением является конструкция, которая органично дополняет дизайн здания, соответствуя его габаритам.

Существуют такие схемы выносных сооружений на кровле:

• вертикально расположенный оконный проем;
• высокий прямоугольный или полукруглый проем в полный рост;
• балкон и выносная площадка на дополнительных опорах.

По своей сути выступы являются аналогом и продолжением крыши. У них такое же устройство — деревянный каркас, кровельное покрытие, утепление и гидроизоляция. Разница состоит только в конфигурации сооружений.

Формы кровли кукушки могут быть такими:

1. Односкатная. Представляет собой сооружение в виде параллелепипеда или куба с плоским или наклонным верхом. Наиболее простое в планировке и строительстве. Минус в том, что уклона может оказаться недостаточно для эффективного отвода воды и самопроизвольного схода снега.
2. Двускатная. Это классический проект, который применяется при обустройстве крыши с аналогичной формой. Такой выступ и сам смотрится, как маленький домик, создавая ощущение комфорта и уюта. Скаты могут переходить на крышу или в вертикальные стены, образующие большой проем.
3. Вальмовая. Строения подразделяются на трехскатные и четырехскатные. Второй вариант представляет собой остроконечную башенку или шатер. Используется реже, так как сложен в проектировании, строительстве и обслуживании.
4. Арочная. Такие формы популярны по причине своей оригинальности. Полукруглый выступ отлично смотрится на строениях любого типа и размера. Не возникает проблем со скоплением мусора и схода осадков. В качестве кровельного материала используется рубероид, мягкая плитка или фасонные детали из профлиста.

Плюсы и минусы кукушатника на крыше

Разумеется, сегодня к устройству кукушки на крыше прибегают по самым разным причинам. Современные строительные технологии позволяют решить проблемы освещения, вентиляции и осушения подкровельного пространства значительно более эффективным и рациональным способом, чем просто кукушка — окно на крыше.

Кукушатник нельзя ставить в один ряд со слуховыми окнами и вентиляционными люками, это нечто большее, чем просто скворечник, отдушина или способ усилить дизайн здания.

Обычно коробку кукушки строят на каркасе крыши, исходя из вполне рациональных соображений:

• Жилые чердаки и аналогичные помещения, расположенные в подкрышном пространстве, всегда страдают из-за определенной степени изоляции от окружающего пространства. По санитарным нормам размеры оконного проема в комнате должны быть не менее четвертой части площади помещения. Прочная и надежная конструкция кукушатника дает возможность сделать полноразмерное окно даже с дверью и балконной площадкой, что позволяет превратить мансарду с кукушкой в полноценное жилье;
• Обустройство скворечника-кукушатника — это простой и одновременно действенный способ облагородить крышу, сделать все строение более стильным и функциональным, зачастую с помощью окна удается построить отдельный вход на второй этаж и изолировать помещение, даже если конструкция стен и перекрытия внутри здания такой возможности не предусматривала.

Разумеется, есть в таком решении и недостатки. Например, нет ничего хорошего в том, что на стропильном каркасе достраивается достаточно тяжелая внешняя коробка окна. Стропила всегда взаимно уравновешивают давление кровельных скатов, поэтому обычная крыша всегда как бы автоматически подстраивается при неравномерной нагрузке на кровлю.

Другое дело — стропильная система двухскатной крыши с кукушкой. В такой конструкции приходится использовать дополнительные подкосы и опоры, чтобы избежать прогиба стропил и отрыва каркаса кровли от мауэрлата с противоположной стороны здания.

Еще больше сюрпризов у ломаной крыши с кукушкой. Встроенный короб кукушатника увеличивает количество стыков и швов, на которых потенциально может образоваться протечка гидроизоляции, поэтому приходится особенно тщательно заклеивать кровлю в зоне примыкания покрытия к стенам надстройки.

Функции

Перед тем, как сделать кукушку на крыше, необходимо тщательно разобраться в ее устройстве и функциях

Важно понимать, что этот элемент отнюдь не выполняет чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сразу несколько проблем в конструкции:

• Увеличивает полезную площадь мансардного или чердачного помещения. За счет ее монтажа можно значительно увеличить свободное пространство под кровлей, более рационально разместив туалет, кладовку или ванную комнату.
• Помогает организовать естественное освещение. Наличие естественного освещение – основное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, помогает использовать более дешевое вертикальное остекление.
• Улучшает внешний вид дома.

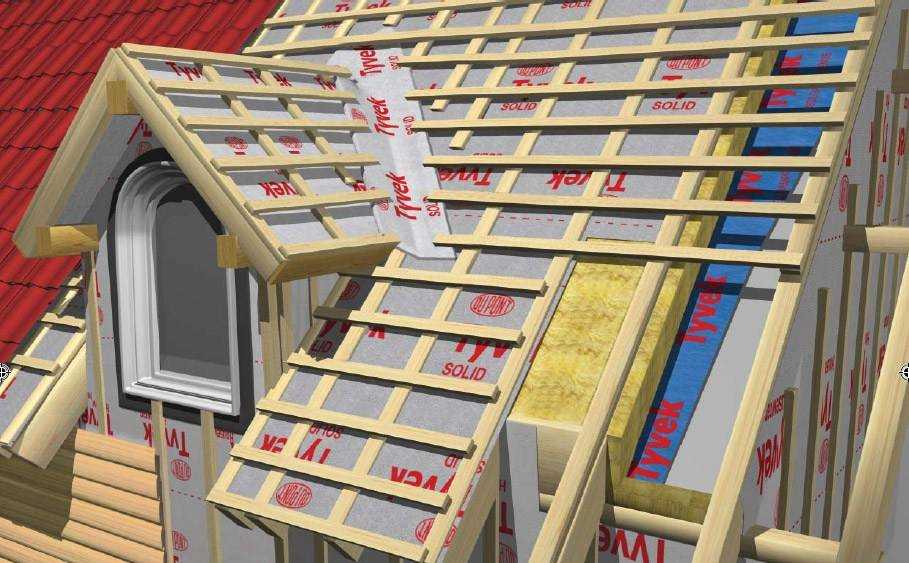

Схема устройства слухового окна кукушки

Особенности возведения кровли

Работа начинается с проекта

Важно подобрать оптимальную конфигурацию, которая обеспечит не только желаемый внешний вид здания, но и выдержит массу кровельного материала и осадков, что особенно актуально в зимнее время. Сначала создают чертеж, на нем отображают общий вид, указывают основные размеры, прорисовывают элементы стропильной системы. Проектируя крышу для деревянного дома, нельзя забывать о его особенности: дерево дышит

В зависимости от времени года размеры здания могут существенно меняться, стены садятся. Стоит предусмотреть механизмы компенсации сезонных смещений, дать возможность кровле плавать

Проектируя крышу для деревянного дома, нельзя забывать о его особенности: дерево дышит. В зависимости от времени года размеры здания могут существенно меняться, стены садятся. Стоит предусмотреть механизмы компенсации сезонных смещений, дать возможность кровле плавать.

Помимо проекта, стоит набросать план работ, в котором пошагово расписать каждое действие: от создания стропильной системы до укладки кровельного материала и утепления.

Утепление крыши

Мероприятия по утеплению кровли позволят заметно снизить потерю тепла в доме. Благодаря процедуре температура воздуха на чердаке всегда выше, чем снаружи дома, следовательно, потолок будет медленнее остывать. Не стоит забывать о практической стороне, ведь чердак, особенно если это здание с высокой двухскатной или ломаной крышей, можно использовать в качестве мастерской.

Утепление начинают с выбора материала. К нему предъявляются следующие требования:

• полная безопасность для человека;
• низкая теплопроводность;
• невысокая горючесть;
• малый вес;
• хорошие показатели звукоизоляции;
• устойчивость к низким температурам.

Критериям полностью соответствует минеральная вата, плюс ко всему ее просто укладывать. Она гарантированно прослужит не один год, но для этого надо обеспечить гидрозащиту снаружи и пароизоляцию изнутри. В качестве таковой используется рулонный материал с подходящими параметрами.

Будучи одним из сложнейших элементов деревянного дома крыша требует ответственного к себе подхода. Прежде чем браться за дело, надо изучить структуру и составные части стропильной системы. Крышу можно сделать своими руками, но только при наличии знаний и опыта, в противном случае стоит обратиться за помощью к специалистам.

Конструкция сложных кровель

Существует масса вариантов сочленения фрагментов кровли разной конструкции, в том числе и вальмовых скатов. Например, выступающую часть здания – эркер покрывают вальмовой крышей.

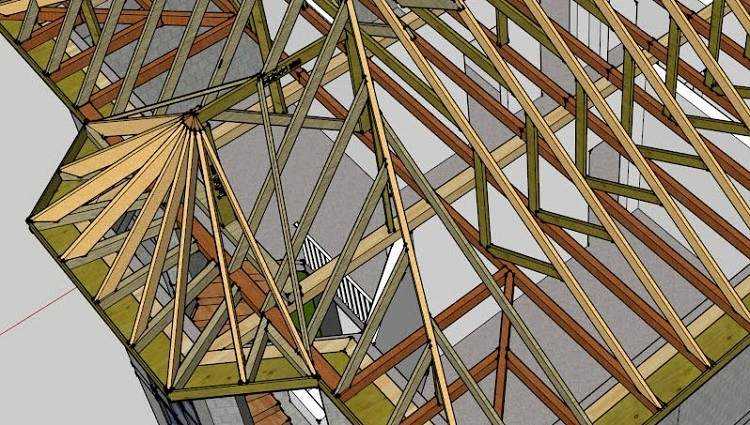

Вальмовый каркас эркера:

Самые популярные виды строения крыш с включением элементов вальмовой кровли – это крыши:

• голландская;
• датская;
• шатровая.

Голландская

Кровли такого типа отличает наличие коротких вальм, низ которых находится гораздо выше свесов смежных скатов. Это позволяет на фасаде 2-го этажа дома размещать окна. На нижнем снимке представлен такой дом с голландской крышей.

Крыша – голландка:

Датская

Крыши такой конструкции получили большое распространение в странах Западной Европы. Они впервые появились в Дании. В России они стали появляться сравнительно недавно. Их особенностью является то, что благодаря фронтону, на мансарде можно установить обычные вертикальные окна.

Шатровая

Вальмовая шатровая крыша – это упрощённый вариант стандартной вальмовой кровли. Отсутствие трапециевидных скатов позволяет избавиться от лишних опорных и усиливающих элементов. Следует отметить то, что данный вариант крыши приемлем для тех домов, которые в плане имеют вид квадрата.

Каркас шатровой крыши:
