Пиролизные печи своими руками: из металла, из кирпича

Устройство и принцип работы

Ракетные печи практически не имеют ничего общего с устройством ракетных двигателей или реактивных турбин. Напротив, они предельно просты конструкционно, в отличие от вышеуказанных устройств. Сходство заметно разве что в тихо шумящем пламени и высокой температуре сгорания – все это наблюдается после выхода печки на рабочий режим.

Рассмотрим устройство ракетных печей – они состоят из следующих элементов:

Топка – вертикальный или горизонтальный участок, в котором горят дрова;
Камера сгорания (она же жаровая труба, райзер) – здесь происходит процесс сгорания топлива с выделением большого количества тепла;
Поддувало – необходимо для корректной работы печки и запуска процесса сжигания пиролизных газов;
Теплоизоляция – окутывает вертикальную часть, образуя вместе с корпусом барабан;
Лежанка – используется по прямому назначению;
Дымоход – отводит продукты сгорания в атмосферу, создавая тягу;
Подставка под посуду – обеспечивает беспрепятственный уход жара.

В зависимости от вида ракетной печи, те или иные элементы могут отсутствовать.

Наибольшей эффективностью и удобством обладают ракетные печи с вертикальными топками (бункерами для топлива) и поддувалами – сюда помещаются большие объемы горючего, что обеспечивает длительное горение.

Самой важной частью ракетной печи является вертикальный барабан. Именно в нем наблюдается самая высокая температура, так как сюда вырываются языки пламени. Для того чтобы он начал работать, его необходимо тщательного прогреть

Без этого процесс горения будет слабым. Для прогрева в топку помещают бумагу, картон, мелкую щепу или тонкие ветки. Как только система прогреется, пламя в барабане начнет сгорать с гудением, что является признаком выхода на рабочий режим

Для того чтобы он начал работать, его необходимо тщательного прогреть. Без этого процесс горения будет слабым. Для прогрева в топку помещают бумагу, картон, мелкую щепу или тонкие ветки. Как только система прогреется, пламя в барабане начнет сгорать с гудением, что является признаком выхода на рабочий режим.

Ракетная (реактивная) печь без поддувала сжигает дрова прямым способом. Она более проста, но менее эффективна. Модель с поддувалом подает вторичный воздух к основанию райзера, что вызывает интенсивное сгорание горючих пиролизных газов. За счет этого повышается эффективность агрегата.

Топки в ракетных печах располагаются горизонтально или вертикально (под каким-либо углом). Горизонтальные топки не очень удобны, так как дрова в них приходится пододвигать к зоне горения вручную, самостоятельно. Вертикальные топочные камеры более удобны – загружаем в них горючее и занимаемся своими делами. По мере сгорания поленья будут проваливаться вниз, самостоятельно продвигаясь к зоне горения.

Принцип работы

Основной принцип работы пиролизного котла складывается из генерирования устройством горючего пиролизного газа из твердого горючего вещества. Процесс происходит при температуре выше 200 градусов Цельсия. Соблюдается недостаток кислорода. В дальнейшим смешивается воздух с оставшимся горючим газом и происходит его дожигание. Процессы проходят в специально отведенной камере.

Воздух поступает, пока пламя не разгорится достаточно интенсивно. После этого котел переходит в газогенераторный режим. Дрова тлеют благодаря автоматическому регулятору, который с помощью топки максимально уменьшает поступление газа в камеру с дровами. Также происходит дополнительная подача воздуха во время газогенерации, воздух достигает нужную температуру и способствует вторичному дожигу выделившегося газа в пиролизном котле.

Верхняя камера оснащена специальными отверстиями, из которых под давлением выходит разогретый воздух. Принцип работы таков, что 90 процентов мелких частиц участвуют в процессе дожига. Выброс вредных веществ в атмосферу становится минимальным. Температура отходящих дымовых газов пиролизного котла составляет максимум 160 градусов. Теплоноситель проходит снизу вверх вдоль котла, получает энергию практически от всего, с чем соприкасается, обеспечивая эффективный обогрев помещения. КПД котла равен 85%. Пиролизные решения можно назвать котлами длительного горения.

Большая часть котлов работает на любом твердом топливе: деревом, углем и другими. Часть котлов электронезависимы, поэтому подходят жителям регионов и городов, где случаются перебои с электричеством. Котел оборудован зольным ящиком, его легче почистить. Чистка занимает минимальное количество времени, по сравнению с другими теплогенерирующими котлами.

Самостоятельное изготовление

Схема печи на опилках

В качестве топлива удобно использовать самый распространённый его вид — дрова. Расскажем подробно, как это можно осуществить.

Перечислим необходимые для этого инструменты и материалы:

200-литровая бочка;
2 небольших куска стальной трубы, один из них должен быть немножко длиннее другого;
кусок металлического швеллера;
ножовка, которую применяют для работы по металлу, также, нужен молоток, топор и киянка;
измерительные приспособления (рулетка, отвес);
примерно 50 красных кирпичей;
отражатель;
листовая сталь (небольшой кусок);
сварочный агрегат;
строительная смесь для приготовления раствора;

Процесс самостоятельного изготовления:

Основной частью является бочка. Для использования её надо подготовить. Прежде всего нужно срезать верхнюю крышку. Сделать это необходимо аккуратно. Эта деталь понадобится чуть позже. Если приготовить боку не было возможности, для этой же цели можно использовать отрезок трубы большого диаметра.
Из листа стали вырезается круг, диаметром немного меньше бочки так, чтобы его внутри можно было бы свободно перемещать. В нём вырезается отверстие для более длинного отрезка трубы. Снизу на диск привариваются горизонтально расположенные швеллеры.
Из отрезанной верхушки бочки делается верхняя крышка. В ней прорезается отверстие для выхода трубы.
В нижней части делаются 2 отверстия. Одно повыше и побольше для закладки топлива. Другое — поменьше и у самого низа для выгребания золы и углей. Оба отверстия нужно оборудовать дверками с ручками.
В верхней части делается отверстие для дымохода и подсоединяется соответствующий кусок трубы. Она ставится на фундамент. Это связано с большим нагревом при работе.
В некоторых случаях печь можно обложить кирпичом, а рядом находящиеся пол и стены — отражателем. Но это не является обязательным.

Некоторые рекомендации:

Для дымохода удобно брать трубу диаметром до 15 сантиметров. Она приваривается к верхнему отверстию создаваемой печи.
Использование отражателя способно сильно увеличить показатели эффективности.
Обкладывать кирпичом не стоит, если печь будет использоваться в хозяйственных помещениях.
Вблизи неё нужно освободить пространство и не располагать там предметов или материалов, которые не обладают устойчивостью к возгоранию.
Дымоход должен быть доступен для регулярной его очистки.
Перед началом эксплуатации, нужно попробовать её в различных рабочих режимах и выбрать их них наиболее подходящий.

Чертеж металлической печи на опилках

https://youtube.com/watch?v=f2kPfaiW3A4

Создаём пиролизный котёл

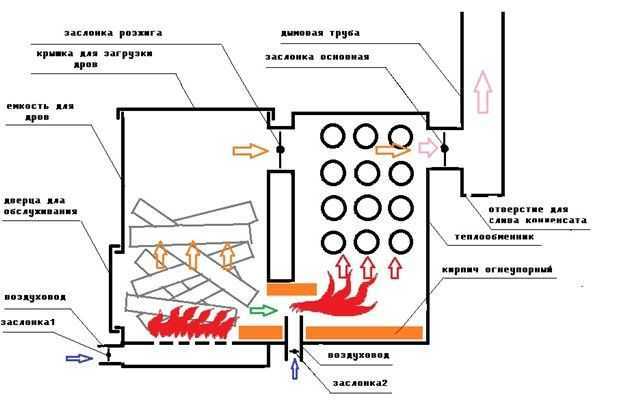

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

регуляторы,
дымовые каналы,
отверстия для воздуха,
трубы для подачи воды,
трубы для отвода воды,
камера сгорания,
вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы

Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

болгарка,
сварочный аппарат,
шлифовальные круги,
электрическая дрель,
электроды,
трубы различного диаметра,
полосы стали,
термодатчик,
вентилятор,
металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации. Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола

Трубу для теплоносителя нужно сделать с изгибом

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Пиролизные котлы длительного горения с водяным контуром

Пиролизные котлы длительного горения с водяным контуром являются прекрасным альтернативным источником энергии в частных домах в условиях частых перебоев газоснабжения.

Котел твердотопливный длительного горения с водяным контуром может работать на дровах и на других видах твердого топлива: уголь, древесные отходы и т.д.

Главный минус этого типа котлов – высокая цена. Кроме того, в отличие от многих других видов котельного оборудования, пиролизный котел длительного горения с водяным контуром чаще всего энергозависимый.

От электричества питаются не только циркуляционный насос и приборы контроля, но и встроенный вентилятор: на естественной тяге это оборудование, как правило, не работает.

Твердотопливные дровяные и угольные котлы по популярности уступают только газовым. При этом они имеют один серьезный недостаток — загрузку топлива необходимо проводить несколько раз в сутки.

При обычном сгорании дров КПД котлов не превышает 75%, и часть горючих веществ просто улетает в трубу.

Пиролизные котлы длительного горения с водяным контуром гораздо практичнее и эффективнее.

Ни для кого не будет секретом то, что котлы пиролизные отопления на данный момент являются очень необходимыми и востребованными устройствами отопительных систем. Именно по этой причине очень многих наших людей стали интересовать именно эти агрегаты.

Пиролизный котел представляют собой особый котел отопления, который в качестве топлива может использовать паллеты, уголь, дерево, и иные материалы.

Одним из основных критериев, в зависимости от которого подразделяют отопительные котлы, является вид топлива, на котором они работают. Таким образом, на сегодняшнем рынке можно встретить котлы на паллетах, угле, дровах. Также можно для себя найти котлы так называемые универсальные.

Наиболее распространенным на данный момент являются дровяные твердотопливные котлы, которые имеют множество преимуществ. Первое – это то, что топливо считается самым доступным. Также необходимо отметить то, что такие котлы продаются по приемлемым ценам.

Отличительной чертой пиролизных котлов является контроль уровня кислорода в камере сгорания, и соответственно контроль температуры и скорости сгорания топлива. Пиролизный котел на твердом топливе обеспечит вашу независимость от газа и электричества, поскольку расходы на эти энергетические источники значительно превышают стоимость твердого топлива.

Это интересно: Как заливать наливной пол самовыравнивающийся — разъясняем по полочкам

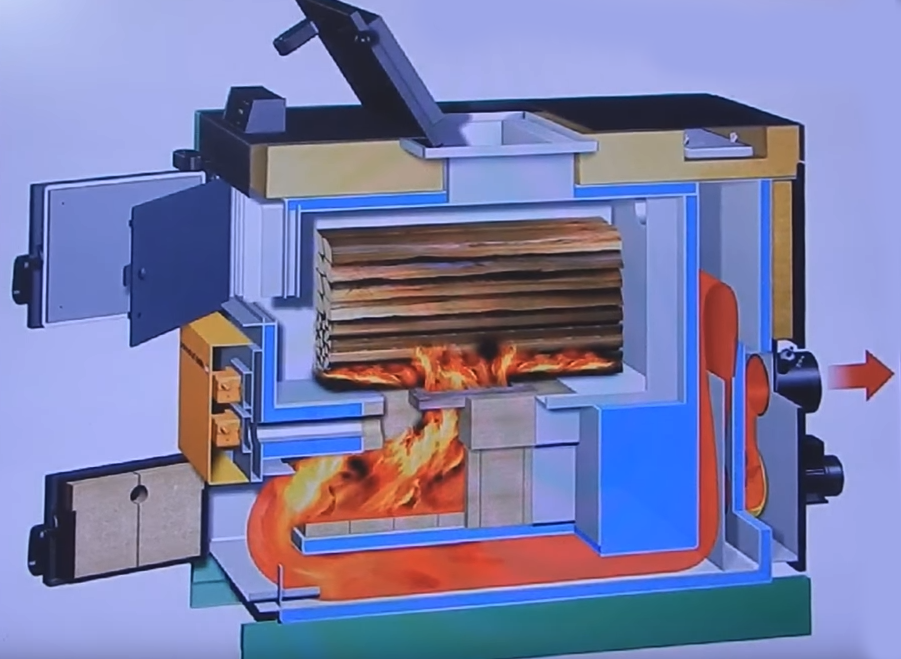

Пиролизный котел – принцип работы

Как работает данный котел? Котел состоит из следующих элементов:

Камера газификации
Камера дожигания
Система подачи воздуха (первичная, вторичная)
Водяная рубашка
Колосниковая решетка

Принцип работы заключен в следующем:

В камеру газификации загружается топливо и поджигается.
Из топлива начинает вырабатываться газ.
В камеру подается первичный воздух, и из-за избытка давления газ начинает поступать в нижнюю камеру дожигания.
В камеру дожигания подается вторичный воздух, и образовавшаяся смесь горит при большой температуре.
Вода, находящаяся в водяной рубашке котла, нагревается и подается в систему отопления, одновременно во входную часть рубашки подается обратка.
Используемый теплоноситель служит одновременно охладителем котла.

Негативное влияние пониженных нагрузок

Помимо этого, во время расчётов, следует учесть негативное влияние на всю топливную систему, работы, с пониженной нагрузкой.

При избыточной мощности происходит повышенная конденсация влаги на теплообменниках и поверхностях дымохода, при замедленных режимах. Следовательно, установка должна быть подобрана таким образом, чтобы подавляющее большинство времени, горение проходило с максимально эффективной производительностью и температурой теплоносителя, до 80 — 90оС. Пользование подобного агрегата нерегулярно или для периодической протопки на даче, будет совсем не рационально.
Не меньшее влияние при расчётах, имеет вид используемого топлива. Калорийность которого, как и его влажность, значительно влияет на получаемую мощность и создаёт некоторую дельту до 25 -30%.
При использовании угля, особо тепло нагруженные поверхности вторичной камеры дожига, должны быть защищены футеровкой, обычно это шамотный кирпич.
В качестве главного материала стоит использовать чугун, благодаря его устойчивости к выгоранию и деформациям. Но, как известно, работа с ним в кустарных условиях почти невозможна, поэтому изготовление печи таких параметров, своими руками исключено.
Для домашних умельцев основным материалом является конструкционная сталь, желательно имеющая жаропрочные характеристики, в ином случае недостаток термостойкости придётся компенсировать толщиной стенок.

Что такое печи с двойным дожигом. Устройство и преимущества

В настоящее время на рынке можно встретить огромное количество отопительных печей и каминов, при этом продавцы, расхваливая свой товар, расскажут Вам о большом количестве дополнительных функций, таких как длительное горение, подвод воздуха или даже — двойной дожиг. А что такое двойной дожиг? Какие преимущества он дает и так уж ли он необходим владельцу печи или камина? В данной статье мы постараемся ответить на все вопросы касающихся функции двойного дожига дымовых газов в современных печах и каминах.

Сам термин дожиг дымовых газов подразумевает, что догорают какие-то дымовые газы. Что это, и о каких газах речь? Возможно, для кого то будет неожиданностью, но при сгорании твердого топлива, например дров – горят газы! Да именно газы, образуются в процессе сгорания дров, и с участием содержащегося в воздухе кислорода обеспечивают пламя с выделением тепла.

Как работает печь с двойным дожигом

Так, что же из себя представляет печь с двойным дожигом, и как она обеспечивает этот дожиг дымовых газов? Прежде всего, особенностью таких печей является особая конструкция топки, в которой специальным образом происходит забор дополнительного воздуха, потоки которого распределяются по системе каналов, нагреваются и подаются в камеру сгорания.

Распределение потоков воздуха в печах каминах с двойным дожигом

Условно, по этапно, процесс двойного дожига можно описать так:

Дополнительный воздух поступает через отверстия забора воздуха
Проходя через каналы вдоль стенки топочной камеры воздух нагревается, в результате нагрева образуется давление
Предварительно нагретый воздух, через ряд отверстий в верхнем уровне камеры сгорания подается в топку печи
Смешиваясь с дымовыми газами, обеспечивает их более полное сгорание.

На приведенном ниже видео показан процесс двойного дожига в современных датских печах каминах Morso серии 7110. На данном видео ролике Вы можете увидеть подачу в камеру сгорания дополнительно подогретого воздуха через два ряда отверстий в топке данной печи.

Как отличить печь с двойным дожигом от обычной печи

Конечно, можно положится на слова продавца о наличии данной функции у понравившейся печи или камина. Однако не стоит забывать, что продавец прежде всего планирует заработать, продав Вам товар, пускай даже не самого высочайшего качества, пользоваться сам он им не намерен. По этому, не стоит покупать печь для своего дома абы где, а только в местах с хорошей репутаций, где продавцам можно доверять.

Визуально, наличие функции двойного дожига можно определить заглянув в топку печи. У печей с функцией длительного горения в верхней части топки можно увидеть ряд отверстий для подачи предварительно нагретого воздуха.

Ряд отверстий для подачи дополнительного воздуха в топку печи при двойном дожиге

Однако, следует учитывать, что некоторые недобросовестные производители, просто создают отверстия в топке печи, эмитируя наличие функции двойного дожига

Поэтому, прежде чем выбрать и купить печь камин, лучше обратить внимание на репутацию производителя

Преимущество печей с функцией длительное горение

Печи с функций длительное горение, несомненно имеют ряд преимуществ перед обычными печами:

Красивое горение – печи с двойным дожигом, как правило обеспечивают более красивое сгорание. Пламя в такой печи более объемно, имеет завораживающую красивую форму.
Эффективность печи – такие печи более эффективно используют топливо (дрова), которые сгорают практически полностью, оставляя минимум золы. Дополнительный воздух в топке печи, смешиваясь с дымовыми газами, обеспечивает их более полное сгорание. Так достигается максимальная высокая температура и теплоотдача камина.
Сохранность дымохода. В печах с двойным дожигом образуется и попадает в дымоход минимальное количество сажи и копоти. В печах с обычным режимом горения напротив, образуется большое количество сажи, которая попадая в дымоход смешивается с влагой, образует агрессивную среду и приводит к его коррозии. Дымоход при использовании печей длительного горения будет служить более длительное время.
Экологичность. Топливо в печах с двойным дожигом, сгорает практически полностью, с минимальными выбросами в атмосферу продуктов сгорания, и практически не загрязняют окружающую среду. Жители Российской Федерации не предают большого значения экологической безопасности, а к примеру в странах Евросоюза – установлены зоны контроля дымовых выбросов, где запрещено использовать печи без двойного дожига. И многие производители отказываются от производства старых моделей печей и каминов без двойного дожига.

Как правильно загружать топливо и эксплуатировать агрегат

Агрегат длительного горения отличается от традиционной печи увеличенным объёмом загрузки и ограничением доступа кислорода в рабочую зону. От количества загруженного топлива зависит время работы котла, поэтому дрова укладывают максимально плотно, не оставляя больших зазоров между поленьями. Если же в качестве топлива используют такие материалы, как торф, мелкий уголь, стружка, опилки или паллеты, то их насыпают до уровня дымового канала, не утрамбовывая. Необходимое уплотнение горючего обеспечит тяжёлый металлический поршень.

Загрузку топлива выполняют в следующем порядке:

с агрегата снимают верхнюю крышку;
вынимают воздухораспределительное устройство;
производят загрузку печи до уровня дымохода;
сбрызгивают верхний слой горючего материала жидкостью для розжига;
устанавливают регулятор воздуха;
возвращают на место крышку;
внутрь воздушного канала бросают клочок ветоши, смоченной в горючей жидкости.

Устойчивое горение сопровождается дымом, равномерно выходящим из трубы. По мере сгорания дров труба воздуховода опускается вниз. По ней можно судить об оставшемся времени работы твердотопливного агрегата.

Разжигать печь лучше всего при помощи ветоши, смоченной горючей жидкостью

Во время эксплуатации на дне бочки скапливается пепел и зола. Надо сказать, что на процесс горения их количество не оказывает никакого влияния. Тем не менее, продукты сгорания топлива периодически надо удалять, поскольку они уменьшают толщину слоя закладки. Для этого открывают нижнюю дверцу и выгребают золу при помощи обычного металлического совка.

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация — используем кирпич:

полнотелый;
качественный;
с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе «Кладка печи»).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

Усовершенствованная буржуйка

Как и бубафони у этого проекта имеется множество поклонников, а видео сборки своими руками можно в большом количестве найти в интернете. В отличие от других буржуек ее преимущество заключается в том, что при компактных размерах длительность горения топлива в 4-5 раз дольше, чем у простой буржуйки.

Весь секрет кроется в конструкции топки. Точнее в отсутствии в топке колосниковой решетки и присутствия регулируемого шибера. Длительность процесса горения регулируется подачей воздуха в камеру сгорания.

Для самостоятельного изготовления такой металлической печи необходимо иметь не только точные расчеты, но и навыки работы со сварочным аппаратом. Дело в том, что подвижные детали корпуса должны быть очень точно подогнаны друг к другу, в противном случае регулируемого доступа воздуха не получится, он просто будет проникать в топку через неплотно прилегающие дверцы и шиберную задвижку.

Принцип работы этого варианта буржуйки длительного горения следующий: после начала процесса горения шиберная заслонка устанавливается в нужное положение, чтобы в топке поддерживался режим медленного тления. Из-за того, что в конструкции нет колосниковой решетки и зольника, воздух поступает через шиберную заслонку.
