Описание арматурной сварной сетки

Арматурная сварная сетка – это строительный материал, при изготовлении которого применяют способ холодной вытяжки с применением низкоуглеродной проволоки. Ячейки полученного изделия соединяют между собой методом сварки. Профиль проволоки может быть периодическим и обыкновенным гладким. Поверхность сетки может быть обработана различными защитными составами. Благодаря им удается повысить технические показатели сетчатого изделия, а еще это довольно расширяет область применения материала.

На фото- сетка арматурная сварная

Кроме этого, армированная сетка может похвастаться следующими достоинствами:

1. Многофункциональность. Сегодня трудно отыскать такую отрасль в строительстве, при которой арматурная сетка не применяется. При этом с каждым днем сфера применения материала постоянно расширяется.
2. Приемлемая цена. Если приобретать проволоку с невысоким содержанием углерода, то она имеет невысокую стоимость. При увеличении затрат на изготовление изделия из стали отпускная цена их повышается.
3. Экономичность монтажных работ. При помощи армированной сетки во много раз сокращается длительность строительных и прочих работ значительно сокращается длительность мероприятий, а также упрощение технологического процесса.
4. Малый удельный вес, простота крепления, безопасность эксплуатации и проста монтажа.
5. Армированная сетка присутствует в широком диапазоне размеров, которые нормируются ГОСТ 23279-2012. Этот стандарт описывает требования к рассматриваемому изделию. Помимо этого, готовая сетчатая конструкция просто трансформируется и может храниться при любых условиях.

Представленные выше достоинства достигаются за счет того, что для производства сетки применяют современные материалы и инновационное оборудование, придерживаясь инновационных технологий.

А вот каковы размеры металлической двутавровой балки и где их можно и нужно использовать, подробно рассказывается в данной статье.

Благодаря этому готовые сеточные изделия получают высокое качество и стойкость к механическим влияниям извне. Кроме этого, армированная стальная сетка, изготовленная на инновационном оборудовании, имеет повышенный показатель прочности.

3 Классификация

3.1 Сетки подразделяют:

— по диаметрам стержней;

— по расположению рабочей арматуры.

3.2 В зависимости от диаметра стержней сетки подразделяют на тяжелые и легкие.

3.2.1 К тяжелым относят сетки, имеющие в одном направлении стержни диаметром 12 мм и более.

3.2.2 К легким относят сетки с продольными и поперечными стержнями диаметром от 3 до 10 мм включительно.

3.3 По расположению рабочей арматуры сетки подразделяют на:

— с рабочей арматурой в одном из направлений (продольном или поперечном) и распределительной арматурой в другом направлении;

— с рабочей арматурой в обоих направлениях.

Для чего нужно армировать бетон

Разница между армированным бетоном и простым в его прочностных характеристиках. Материал хорошо переносит нагрузку на сжатие, но не способен без дополнительного усиления противостоять нагрузкам на растяжение и изгиб. Для этого бетон армируют другим материалом, у которого показатель прочности выше. Применяют данную технологию в монолитном строительстве при возведении оснований, стен, колонн, лестниц, перекрытий и других железобетонных конструкций.

Преимущества и недостатки

Технология армирования бетона имеет ряд неоспоримых преимуществ:

• повышение устойчивости к механическим нагрузкам, прочности;
• увеличивается показатель жесткости;
• устойчивость к сильному нагреванию, температурным перепадам, замерзанию;
• снижение риска образования трещин в бетонном изделии при усадке;
• равномерное распределение нагрузки по всей площади фундамента;
• увеличение долговечности бетонной конструкции.

Недостатков у данной технологии всего один, это значительное увеличение стоимость строительных работ.

Сфера применения армирующего каркаса

Арматурная сетка обеспечивает кратное увеличение прочности любой конструкции, которая предполагает ее использование. Ключевыми задачами при строительстве считаются армирование фундамента и придание большей прочности стенам — создание своеобразного стенного каркаса. что обеспечивает долгосрочность эксплуатации всего строения.

• Армирование быстро разрушаемого дорожного полотна.
• Для армирования при кладочных работах.
• Для усиления фундамента.

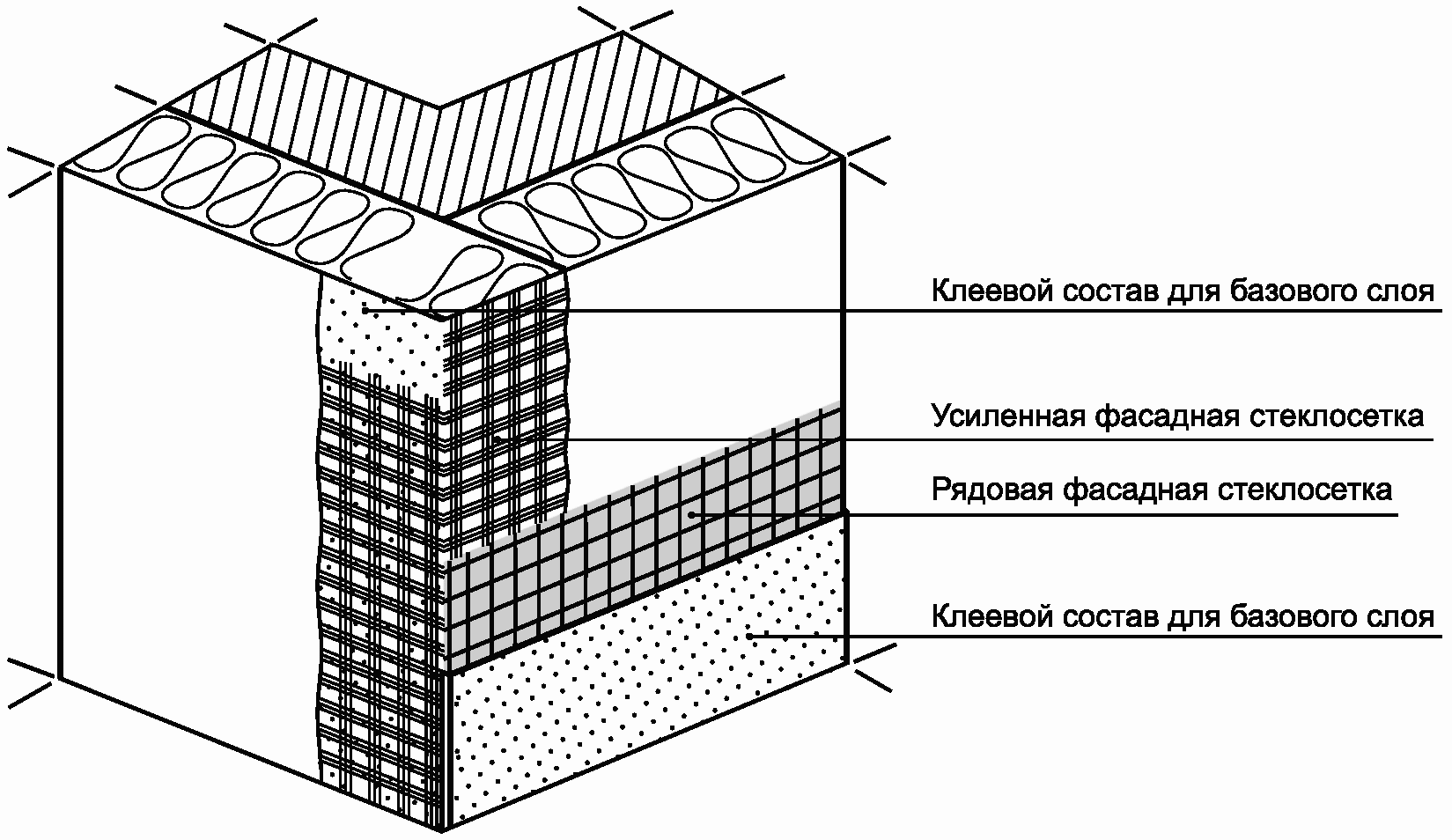

• Для повышения характеристик и укрепления теплоизоляции.
• Для выравнивания и максимального укрепления изначального напольного покрытия.

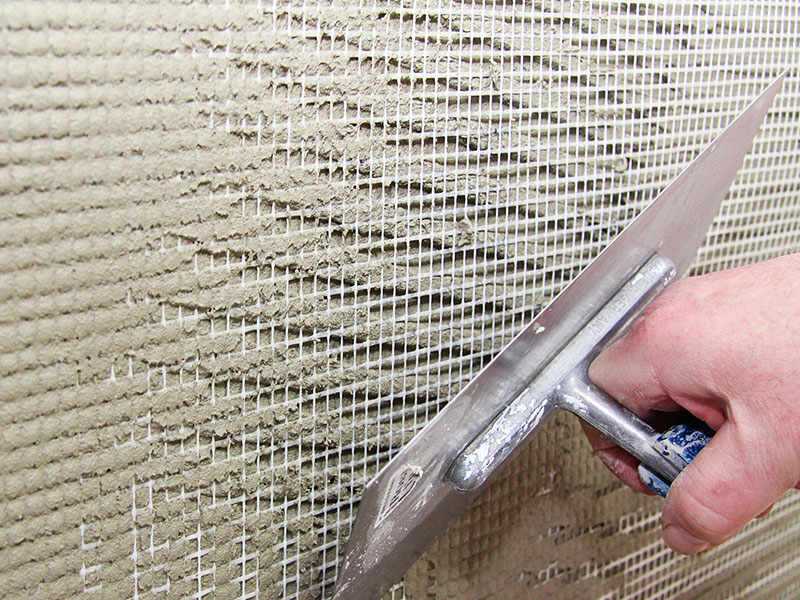

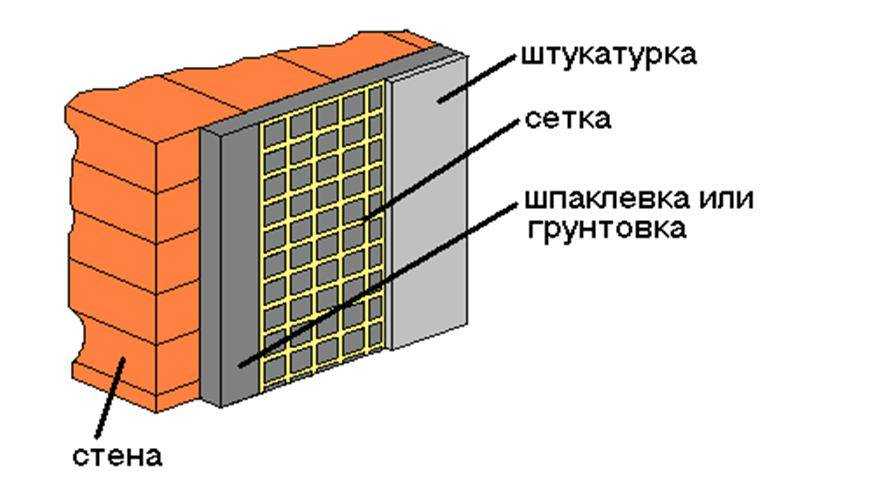

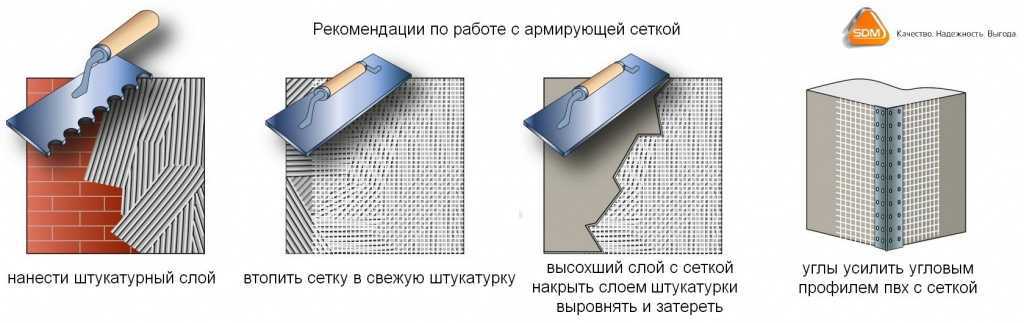

• Для укрепления стен при работах со штукатуркой.
• Используется также, и в сфере по изготовлению перегородок как в частных домах, так и в квартирах.

Способы и материалы для армирования бетона

Есть 3 вида усиления бетонных изделий, которые активно применяются в строительстве, они имеют свои особенности и преимущества. Самый применяемый способ, это укрепление бетона арматурой.

Стержневое армирование

Первый вариант выполнения стержневого армирования бетона ненапряженный. Представляет собой композицию стеклопластиковых или стальных стержней периодического и гладкого профиля, соединённых между собой с помощью проволоки или сварки, в единый металлический каркас. Он помещается в опалубку и заливается бетоном, в результате получается железобетонная конструкция.

Арматура в бетоне придает ему способность выдерживать механические нагрузки на скручивание, растяжение и изгиб. Благодаря этому появилась возможность строительства высотных зданий разнообразных форм.

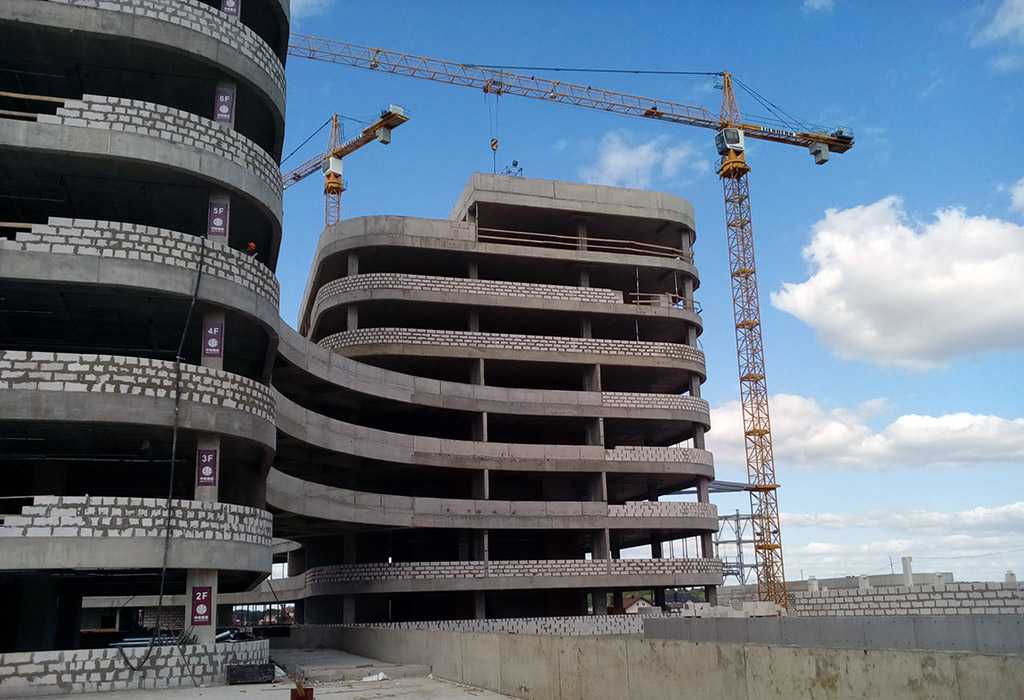

Монолитный дом построенный из бетона и арматуры.

Второй способ предварительно напряжённое армирование. Это когда перед укладкой бетонной смеси, трос или стальную арматуру с высоким показателем прочности на растяжение, натягивают специальными устройствами. После того как бетон наберет необходимую прочность устройства отсоединяют, и арматура либо трос передают силу предварительного натяжения бетону.

Железобетонные элементы, изготовленные по данной технологии, обладают меньшим прогибом и повышенным показателем трещиностойкости, что дает возможность перекрывать пролеты большой длины при одинаковом сечении с ненапряженными конструкциями.

Дисперсное

Данная технология подразумевает добавление в жидкий бетон мелкодисперсных волокон. Для их изготовления используют материалы: сталь, базальт, полипропилен, стекло.

Чаще всего фибру применяют при армировании стяжек. Ее добавление улучшает структуру бетона, и он становится прочнее, это способствует:

• повышению трещиностойкости;
• противостоянию воздействию агрессивной среды;
• увеличивается срок службы – долговечность.

При дисперсном армировании бетона металлической фиброй, процент появления усадочных трещин уменьшается на 20-25%, а полимерной на 60-90%, когда при армировании металлической сеткой этот показатель равен 6%.

Сеточное

Для армирования используют готовые сетки из стали, композитов или полимеров. Размер ячейки, как и диаметр используемой арматуры, может существенно отличаться, в зависимости от типа бетонной конструкции. Самые ходовые размеры ячейки варьируют в пределах от 50-200 мм.

Металлические сетки бывают 2 видов.

1. Тяжелые. Изготавливаются из арматуры диаметром от 6 до 40 мм. Стандартные размеры: ширина 650 – 3050 мм, длина до 9000 мм. По согласованию с производителем допускается изготовление сеток и большего размера.
2. Легкие. Могут транспортироваться в рулонах, изготавливают из стальных прутов от 3 до 10 мм.

Главное преимущество использования сеток, это то, что не надо самостоятельно размечать, связывать или сваривать арматуру, достаточно ее разложить и соединить между собой по чертежу.

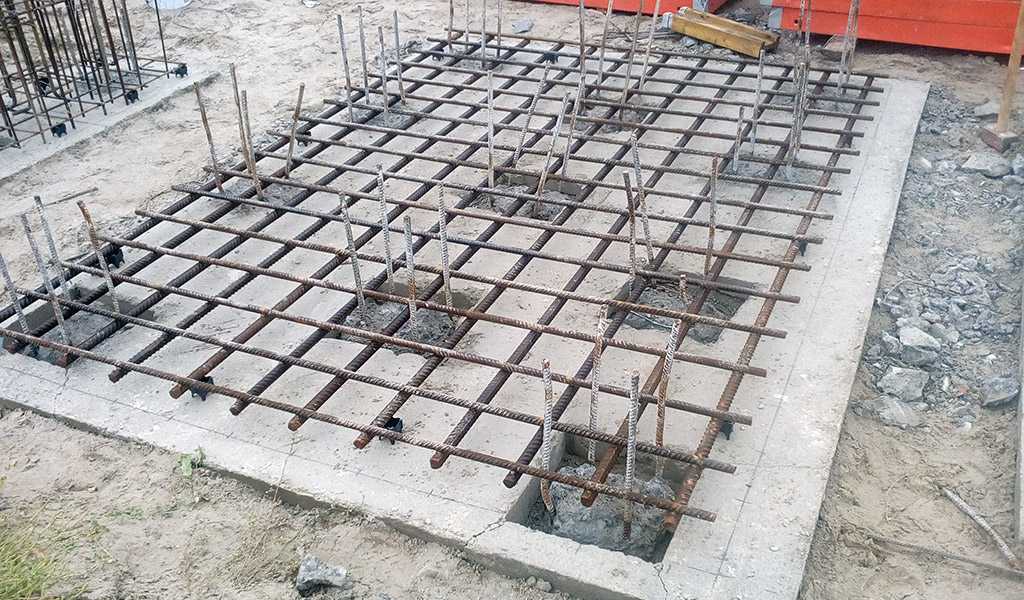

Пример применения металлической сетки тяжелого типа для армирования ростверка.

Но есть существенный минус. При монтаже тяжелых сеток требуется задействовать тяжелую технику, чаще всего это автокран.

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Российской инженерной академией

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение В к протоколу от 4 июня 2012 г. N 40)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1306-ст межгосударственный стандарт ГОСТ 23279-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.

5 ВЗАМЕН ГОСТ 23279-85

6 ПЕРЕИЗДАНИЕ. Декабрь 2019 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

Что нужно знать об армирующей сетке

Сварка деталей

Второй способ закрепления арматуры – сварка, которая гарантирует прочность и качество исполнения железобетона. Обычно используют электродуговую сварку, правильно подобранные электроды, соединяют встык или внахлест.

Второй вариант не требует особого контроля за качеством, соединение встык должно быть сделано профессионалом, чтобы железобетон соответствовал заявленным механическим свойствам и выдерживал серьезные нагрузки. Сварка обеспечивает повышенную жесткость каркаса, уменьшает итоговое поперечное сечение участков соединений.

До сваривания прутья зачищают, обрезают, гнут (если нужно), подгоняют по вертикали и горизонтали с использованием специального устройства, выполняют проверочное сваривание, испытывают швы на сжатие и разрыв. Если все в порядке, продолжают.

3 Классификация

3.1 Сетки подразделяют: — по диаметрам стержней; — по расположению рабочей арматуры.

3.2 В зависимости от диаметра стержней сетки подразделяют на тяжелые и легкие.

3.2.1 К тяжелым относят сетки, имеющие в одном направлении стержни диаметром 12 мм и более.

3.2.2 К легким относят сетки с продольными и поперечными стержнями диаметром от 3 до 10 мм включительно.

3.3 По расположению рабочей арматуры сетки подразделяют на: — с рабочей арматурой в одном из направлений (продольном или поперечном) и распределительной арматурой в другом направлении; — с рабочей арматурой в обоих направлениях.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 427—75 Линейки измерительные металлические. Технические условия ГОСТ 5781—82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 6727—80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 7502—98 Рулетки измерительные металлические. Технические условия ГОСТ 10922—90 Арматурные и закладные изделия сварные, соединения сварные арматуры изакладных изделий железобетонных конструкций. Общие технические условия

ГОСТ 14098—91 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационномууказателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год.Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, вкотором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Классификация

Арматурные сетки бывают:

1. Диаметр используемых стержней позволяет выделить два типа арматурной сетки. Для производства легкой разновидности используются пруты с диаметром от шести до десяти миллиметров и проволока диаметром от трех до пяти миллиметров. Изготовление тяжелой разновидности сеток предполагает использование армированных стержней с диаметром от двенадцати до сорока миллиметров.
2. По размещению элементов. Стержни в тяжелых типах сеток могут размещаться как в поперечном, так и в продольном направлении. Также встречаются и всевозможные комбинированные решения.
3. По уровню точности сварки — обыкновенная или повышенная.
4. По конфигурации ячеек — от 5×5 до 200×200 миллиметров. Ячейки при этом зачастую имеют прямоугольную форму. В редких случаях встречаются шестиугольные и квадратные вариации.
5. Если изделия сделаны из проволоки, диметр которой не превышает пяти миллиметров, то продукция реализуется в специальных рулонах. Если же проволока толще, то материал поставляется в картах. Преимуществом материала рулонного типа считается его отличная гибкость.

Кстати, некоторые изготовители могут выпускать изделия в соответствии с индивидуальными заказами.

Способы вязки арматуры

В большинстве случаев проще и дешевле (и не менее эффективно) скреплять элементы арматурного каркаса при помощи вязки проволокой. Приспособления для вязки арматуры могут выглядеть по-разному, вязать можно

Вручную, при помощи такого простого устройства, как стальной крючок с деревянной или пластиковой рукояткой. К плюсам работы крючком можно отнести его дешевизну и возможность изготовить инструмент «по руке», в соответствии со своими предпочтениями, да при том из подручных материалов (толстая, до 5 мм, в сечении проволока, сварочный электрод и т. д.) Кроме того, даже неопытный арматурщик быстро приобретает навыки вязки любыми узлами и за считанные дни значительно продвигается в производительности труда.

Из недостатков отмечают недостаточную жёсткость полученного каркаса. Но эта проблема решается вязкой арматуры непосредственно в опалубке, в этом случае каркас не нужно никуда переносить, и расшатывания конструкции не произойдёт.

Вязка арматуры пластиковыми хомутами не требует даже того минимального обучения, которое нужно пройти арматурщику для вязки проволокой при помощи крючка. К недостаткам же можно отнести высокую по сравнению с проволокой стоимость пластиковых хомутов, невозможность исправления крепления после неверной обвязки, абсолютный запрет перемещения конструкции из арматуры, скреплённой такими хомутами. Плюс хрупкость такой сцепки при отрицательных температурах. Кроме пластиковых ленточных хомутов при массовом строительстве, когда из имеющегося размера арматуры делаются большие партии армирующих конструкций, применяются специальные полимерные элементы в размер используемой арматуры.

Пластиковые фиксаторы

• С помощью клещей (плоскогубцев), которыми откусывается излишки проволоки после завязывания проволочного узла, при этом скорость вязки клещами сопоставима со скоростью вязки крючком, но наблюдается значительная экономия проволоки, так как пользуются не заранее нарезанными кусками, а целой бухтой. В первую очередь из-за того, что допускается возможность вязки в одну проволоку и можно не делать петли. Из минусов – гораздо больше времени уходит на обучение по-настоящему производительной работе.
• С помощью шуруповёрта, в который вместо биты или сверла вставлен стержень, изогнутый особым образом (тот же ручной крючок, только без рукоятки). С помощью этого устройства в 2-3 раза ускоряется процесс вязки. Кроме того, если правильно отрегулировать скорость оборотов, при максимальном натяжении проволоки она не обрывается;
• С помощью специального вязального пистолета. Этот инструмент позволяет связывать элементы арматуры с максимальной скоростью, у опытных арматурщиков этот процесс занимает около секунды. Недостаток такого инструмента в его громоздкости, с ним не везде можно подступиться к соединяемым элементам арматурного каркаса. Кроме того, вязочный пистолет дорог и медленно окупается, применяют его только при промышленных объёмах изготовления железобетона. И им невозможно работать под дождём. Потом, для заправки в обойму требуется проволока строго определённой марки, которой может не оказаться на стройке, а проволоку, нужную по ГОСТам для обвязки арматуры толщиной свыше 2,5 мм, в такой пистолет тоже не заправить – конструктивно он для этого не рассчитан.

Узлы и скрутки

Прутки арматуры, из которых формируется горизонтальная её составляющая, или горизонтальный и вертикальный пруток, крепятся один к другому сложенной вдвое диагональной петлёй. При этом ушко, полученное путём сгиба проволоки вдвое, захватывается крючком, а сложенные вместе два свободных конца проволоки наматываются рукой парой оборотов на самый кончик крюка. Затем крюк проворачивают 2-3 раза, соединяя тем самым петлю проволоки и её свободный сдвоенный конец до того момента, пока прилегающие один к другому прутья полностью, без зазоров и люфтов, взаимно не прижмутся.

В случае связки двух горизонтальных и одного вертикального прутков арматуры петлю для связки делают крестообразной, то есть взаимно диагональной. И затягивают крючком также до полного притягивания всех трёх элементов арматурного каркаса друг к другу.

Сетка металлическая для армирования

Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.

Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.

Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:

• при возведении кирпичных стен толщиной менее чем в два кирпича;
• связывания в кладке блоков, утеплителей и кирпича;
• устройство перегородок из кирпича «на ребро»;
• строительство кирпичных заборов и столбов.

Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.

Размеры

Изготавливается в производственных условиях по технологии точечной сварки.

Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.

Длина и ширина

Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.

Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.

Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м².

Толщина

Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.

Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.

Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.

Пример маркировки

Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.

Укладка

Основные правила армирования кирпичной кладки:

• Армосетка закладывается через каждые три ряда на четвёртом, – если применяется кирпич стандартных размеров.
• Укладка сетки начинается по первому ряду кладки.

  Армирование первого ряда сеткой

• Для силикатного утолщённого шаг укладки – на каждом 3-ем ряду.
• Сетки армирования углов укладываются на каждый 3-ий ряд внахлёст не менее чем на 15 см.
• Длина сеток при армировании угловых швов кладки, – не менее 1 м в каждую сторону.
• Если кладка выполняется «под расшивку», то сетка располагается в швах с отступом, учитывающим вид и глубину расшивки.

Аналогичные правила применяются при строительстве заборов из кирпича.

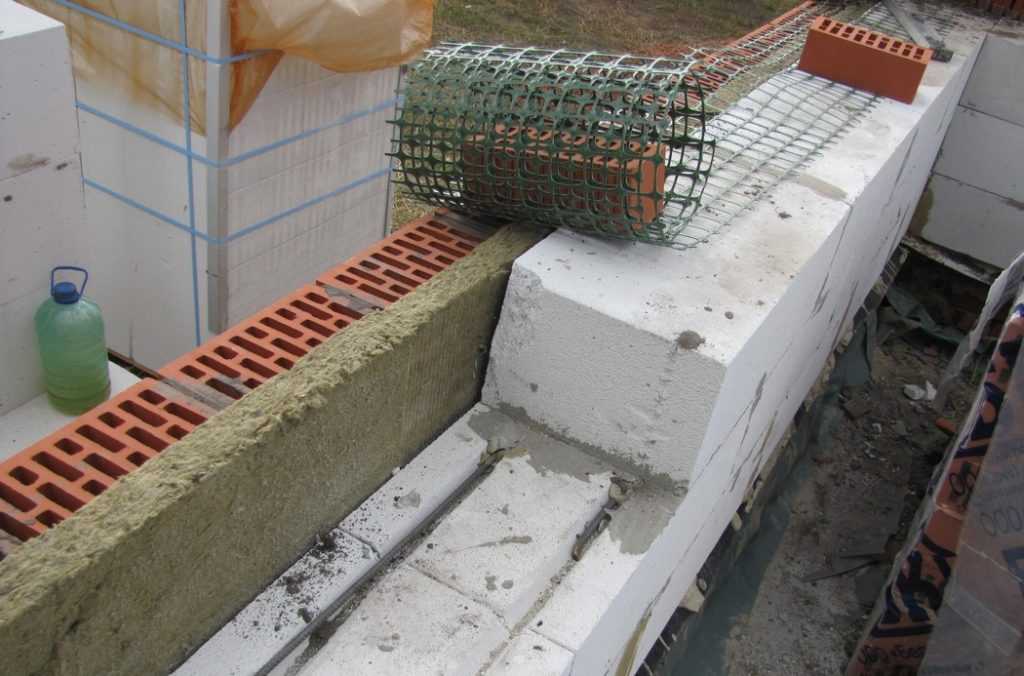

Связывание слоёв стены

Стеновые конструкции часто состоят из двух, трёх и более слоёв.  Вариантов много, например:

• снаружи стена выполнена из кирпича, изнутри – из пеноблоков;
• вентфасад обложен клинкерным кирпичом;
• кладка выполнена «колодезным» способом с засыпкой пустот в ней теплоизолирующими материалами;
• кирпичом обкладывается уже существующая эксплуатируемая стена здания.

В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции.  Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.

Продольное армирование элементов

7.17 Для армирования элементов конструкций из ячеистого бетона ненапрягаемой арматурой (плит и панелей) должна предусматриваться только сварная арматура в виде плоских сеток или объемных каркасов. Вязаная арматура допускается в виде отдельных стержней, устанавливаемых для работы на местные усилия (например, в углах проемов и т. п.). Устройство крюков на концах рабочих стержней не рекомендуется. Для изделий, тепловая обработка которых осуществляется электропрогревом между двумя параллельными электродами, арматурные сетки должны быть разъединены диэлектрическими вставками. Соотношение диаметров поперечных и продольных стержней в сварных каркасах и сетках должно приниматься таким же, как для сварной арматуры железобетонных конструкций из тяжелого бетона.

7.18 Минимальный процент армирования железобетонных конструкций из ячеистого бетона во всех изгибаемых и внецентренно сжатых элементах принимают μ = 0,05 % при классе бетона В5 и ниже и μ = 0,1 % при классе бетона В7,5-В10.

П р и м е ч а н и я :

1. Элементы, не удовлетворяющие минимальному проценту армирования по требованиям п.5.18, относят к бетонным.

2. Минимальную площадь сечения продольной конструктивной арматуры А в изгибаемых элементах, а также А и А’ в сжатых элементах принимают не менее 0,02 %’ площади расчетного сечения бетона.

7.19 В бетонных конструкциях должно предусматриваться конструктивное армирование:

а) в местах резкого изменения размеров сечения элементов;

б) в местах изменения высоты стен (на участке не менее 1 м);

в) в бетонных стенах под и над проемами каждого этажа;

г) в конструкциях, подвергающихся воздействию динамической нагрузки;

д) у менее напряженной грани внецентренно сжатых элементов, если наибольшее напряжение в сечении, определяемое как для упругого тела, превышает 0,8Rb

, а наименьшее составляет менее 1МПа или оказывается растягивающим, при этом коэффициент армирования μ принимается не менее 0,025 %.

Требования нестоящего пункта не распространяются на элементы сборных конструкций, проверяемые в стадиях транспортирования и монтажа, в этом случае необходимое армирование определяется расчетом по прочности.

Если расчетом установлено, что прочность элемента исчерпывается одновременно с образованием трещин в бетоне растянутой зоны, то следует учитывать требования для слабоармированных элементов (рассчитываемых без учета работы растянутого бетона), согласно которых площадь сечения продольной растянутой арматуры должна быть увеличена по сравнению с требуемой из расчета по прочности не менее чем на 15 %. Если, согласно расчету с учетом сопротивления растянутой зоны бетона, арматура не требуется и опытом доказана возможность транспортирования и монтажа таких элементов без арматуры, конструктивная арматура не предусматривается.

7.20 Для элементов таврового сечения с полкой, расположенной в сжатой зоне (за исключением стеновых панелей), указанные проценты армирования следует относить к площади сечения бетона, равной произведению ширины ребра b на рабочую высоту hо.

Число стержней сжатой и растянутой рабочей арматуры в плитах должно быть не менее трех на 1 м ширины плиты. Сжатая арматура, вводимая в расчет для элементов нз ячеистого бетона проектных классов В5 и ниже, должна иметь диаметр не менее 6 мм и должна быть заанкерена поперечной арматурой в соответствии с п. 7.22.

7.21 Диаметр, в мм, продольных стержней сжатых элементов не должен превышать для ячеистого бетона классов:

В10 и ниже — 16

В12,5 — В15 — 20

В изгибаемых элементах из ячеистого бетона класса В10 и ниже диаметр продольной арматуры должен быть не более 16 мм.

В однослойных элементах максимальный диаметр рабочей арматуры не должен превышать 20 мм — при бетоне класса выше В10.

Классификация сеток для армирования

Виды арматурных изделий:

а — плоская сетка

б, в — плоские каркасы

г — пространственный каркас

д, е — пространственные каркасы таврового и двутаврового сечений соответственно

ж — гнутая сетка

з — пространственный каркас, гнутый из сеток

и — закладные детали

Арматурная сетка подразделяется на два основных подвида представленных ниже:

1. По изначальному расположению рабочей арматуры.

• Рабочая арматура идет в одном направлении, и распределена в другом (рабочими могут быть как продольные, так и поперечные полосы).
• Рабочая арматура выполнена в обоих направлениях.

2. По диаметру вертикальных и горизонтальных стержней.

• Тяжелые (12-40мм);
• Легкие. (3-10мм)

К тяжелым видам относят сетки с диаметром свыше 12 мм. К легких относят все прочие сетки, которые находятся в диаметре от 3 до 10 мм включительно.

Условные обозначения. Как правильно прочитать маркировку?

В данный момент принята единая стандартная маркировка для обозначения типов арматуры:

1. АI (горячекатаная гладкая, римская цифра I обозначает уровень прочности)
2. АII, АIII, АIV. AV, AVII (горячекатаная ребристая)
3. AT III, AT IV, AT V, AT VI (горячекатаная термически упрочненная)
4. В-1 (холоднокатаная с круглым сечением)
5. ВР-1 (холоднокатаная с периодическим профилированием)

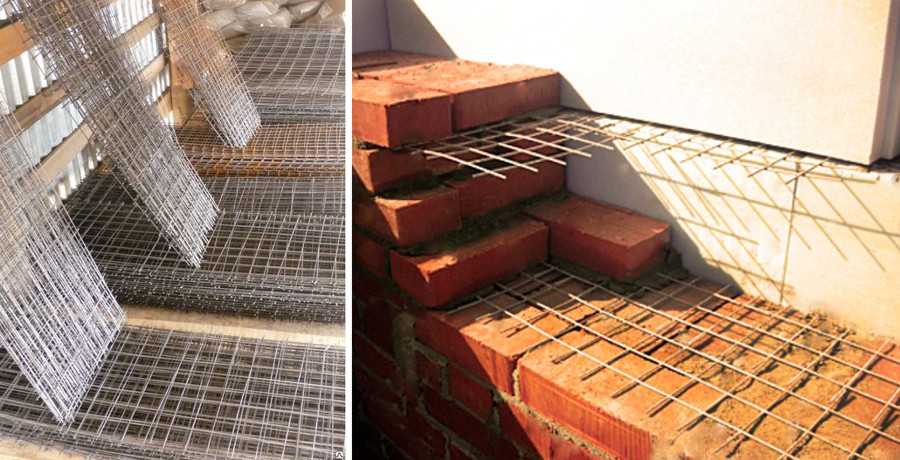

Разновидности кладочных сеток

Сетка для кирпичной кладки имеет множество разновидностей

В первую очередь застройщикам стоит обращать внимание на размеры. Точность технических характеристик определяется тем, какие документы – ГОСТ или ТУ были взяты за основу в процессе изготовления

Изделия обладают следующими основными параметрами:

• Форма ячеек: квадрат или прямоугольник;
• Размер ячеек варьируется от 3 до 25 см;
• Диаметр прутков составляет от 3 мм до 8 мм;
• Размер цельного листа равен 380*1500 мм.

Наиболее востребованной является сетка, имеющая размеры отверстий 50*50 мм или 100*100 мм. Прутки при этом должны иметь толщину от 3 до 5 мм. Многие недобросовестные производители выпускают материалы с большими ячейками, чем это предусмотрено стандартами, с целью снижения стоимости товаров. Вес изделий может быть разным в зависимости от применяемого сырья и размеров. Перед покупкой строительной кладочной сетки необходимо сверять ее параметры с теми, которые заявлены производителем.

Также изделия отличаются в зависимости от способа изготовления:

• сварная;
• плетенная;
• сборная;
• крученная.

В зависимости от вида и размеров изделий можно использовать их при:

• отделке поверхностей штукатуркой;
• кладке стен из бетонных блоков и кирпича;
• сооружении дорожек, бордюров и стенок из натурального камня;
• создании стяжки;
• при декоративной отделке помещений.

Какие факторы учитывают при покупке сетки

Производством данной продукции занимается множество компаний, которые должны соблюдать следующие правила:

• Плоские сетки объединяют в пакет массой не более 3 т. Пакет связывают в 4-х местах мягкой проволокой, рулон – в 3-х.
• Пакет или рулон сопровождаются двумя бирками. На них должна отражаться информация о производителе, условное обозначение товара, количество карт в пакете, масса в тоннах, номер партии, дата изготовления.
• Условия хранения – в сухом помещении с нормальным температурным режимом.
• Пакеты и рулоны складывают горизонтально на поддоны. Высота штабеля карт – не более 2 м, рулоны – не более трёх ярусов по высоте.

Какие схемы существуют?

Существует две установленные схемы продольной установке арматуры:

• В четыре прута;
• В шесть прутьев.

Если принять ширину основания для фундамента более чем 500 мм, то используется вторая схема. Это зависит от норм, которые предписывают рядом расположенные стержни укладывать с интервалом 400 мм друг от друга.

Боковая продольная арматура должна отходить от бетонных стенок на 50-70 мм. Это способствует сохранению защитного слоя бетона на каркасе.

При возведении фундамента любой высоты применяется два пояса армирования:

• Верхний.
• Нижний.

Типовые схемы по устройству углов и Т-образных примыканий применяются хомуты:

• В виде «Г» элементов.
• В виде «П» элементов.

На рисунке изображен чертеж схемы армирования ленточного фундамента с применением Г и П элементов:

Гнутые элементы должны быть продолжением основных продольных прутьев и «наслаиваться» на них на 600-700 мм, но не короче 50 диаметров арматуры. Шаг арматуры в местах расположения углов вычисляется по соотношению: 0,75 х высоты фундамента.

Выбор и расчет

При армировании необходимо использовать арматуру класса АIII. Она отличается рифленой поверхностью. Ее применяют для продольных и поперечных хлыстов, а также в упрочнении углов.

Такой тип, по сравнению с гладкой, имеет лучшую сцепляющую способность с бетоном. Гладкие класса АI применяют для вертикальных элементов.

Допустимо применять только горячекатаную сталь марок:

• Ст3кп;
• 35ГС;
• 35Г2С;
• 32Г2Рпс;
• 22Х2Г2АЮ;
• 22Х2Г2Р;
• 80С;
• 20ХГ2Ц.

В настоящее время помимо стандартных металлических прутков применяют арматуру из стеклопластика. Ее прочность выше, чем у стальной. Но такой тип чаще используется в крупногабаритном строительстве для уменьшения нагрузки.

Упрощенный план расчета:

1. Чтобы рассчитать сечение рабочих прутьев необходимо взять 0,1% площади сечения фундамента, а именно, для фундамента длиной:

   • менее 3м применимо сечение в 10мм;
2. более 3м — сечение необходимо применять не менее 12 мм, но не более 40 мм.
3. Горизонтальная арматура составляет более 25% толщины рабочего прутка (минимальное значение 6 мм).
4. Вертикальные стержни рассчитываются согласно высоты фундамента:
   • менее 0,8м принимается сечение в 6мм;
5. более 0,8м принимается сечение в 8мм и более.

Данные формулы применимы только при возведении небольших построек. Габаритные строения в соответствие со СНиП требуют учитывать запас арматуры для обеспечения достаточной прочности.

Еще больше информации о расчете арматуры в видео:

Данные которые стоит принимать во внимании при применении кладочной сетки

Количество кладочной сетки основывается на уже готовом проекте возводимого строения. Первым делом вычисляется общая площадь стен. Для этого необходима информация о высоте и длине здания, имеющаяся в проекте здания. При выборе кладочной сетки необходимо определить для какого типа кладки она нужна.

Наиболее часто встречающаяся кладка, это технология кладки в 1 либо 2,5 кирпича. Для получения информации о том сколько кирпича содержится в одном кубическом метре строения, требуется узнать размеры одной единицы строительного материала:

• Одинарная;
• Двойная;
• Полуторная.

Кирпич по своей форму может быть полнотелым либо пустотелым.

Выяснение вышеописанных характеристик позволит понять, какое количество кирпича поместится в одном кубическом метре здания. Имея данные остается сделать вычисление объема одного кирпича. Для исключения ошибки в расчетах, стоит учесть швы между кирпичами. Толщина швов в среднем составляет около 10 миллиметров, что следует добавить к высоте кирпича при вычислении площади.

Изначально необходимо провести вычисление площади стены. Эта величина находится при помощи умножения на общее число кирпичей, применяемых для возведение кирпичной стены размерами 1 на 1 метр.

Стоит учесть что ширина стены может иметь разные значения, в этом случае будет верным не проводить расчет площади стены, а перейти к расчету её объема. Расчет производится по общеизвестной школьной формуле: V = a×b×c.

Где а — высота, b — ширина, c — толщина.

Еще одним важным нюансом будет то что необходимо учитывать окна и двери, общую площадь проемов надо будет убрать из полученного результата.

Специалистами разработана таблица применимая к области строительства, где указаны нормы по расходу кирпича, которые позволяют ускорить и облегчить расчеты.

К примеру, чтобы построить стену в 0,5 потребуется 51 единица кирпича на один квадратный метр. Стена в один кирпич потребует 128 штук. В 1,5 — 153 штуки и так далее.

Также имеется множество нюансов, которые очень важно использовать при расчете нормы расхода кирпича. Если возникнут проблемы, вы всегда можете спросить совета у профессионалов в сфере строительства
