Как правильно рассчитать высоту вентканалов над кровлей по снипам?

Длина трубы

К вент трубе подведены все имеющиеся в здании каналы, по которым движется воздух, выходящий через трубу на улицу.

Чтобы рассчитать высоту этой трубы, надо знать её диаметр и иметь специальную таблицу. Ячейки в таблицах содержат значения сечений воздуховодов, а левый столбик указывает ширину труб. Верхняя строка показывает, какой вышины должна быть труба при определённом диаметре в миллиметрах.

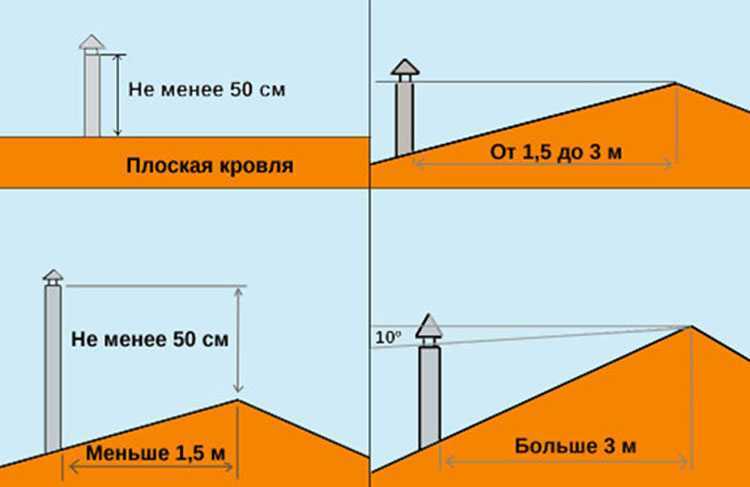

Необходимо учитывать и следующие нормы СНиП:

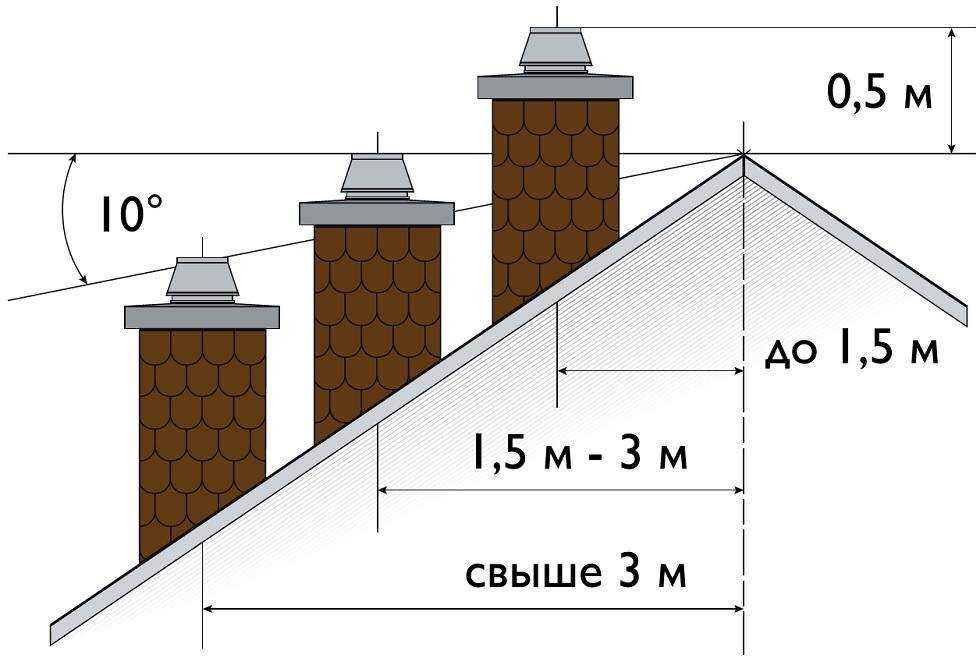

1. При расположении рядом дымовой и вентиляционной труб их высота должна быть одинаковой. При несоблюдении данного требования в помещение может проникать дым от отопительного агрегата.
2. Если воздуховод расположен не более чем на 1,5 м от конька, то его высота не должна превышать 0,5 м. Если труба отстоит от конька на расстоянии 1,5-3 м, она не должна располагаться ниже его.
3. Если крыша плоская, то труба должна быть не ниже полуметра.

Выбирая вентиляционную трубу и определяя её месторасположение, следует учитывать и то, что она должна обладать достаточной устойчивостью к ветру. Так, труба должна устоять при 10-бальном шторме, а для этого её вес должен составлять около 50 кг на 1 квадратный метр поверхности. На картинке показано как рассчитывается высота вентиляционной трубы над крышей.

Для определения естественной вентиляции также можно использовать специальные программы. В таком случае процесс расчета значительно облегчается. Для этого необходимо определить оптимальное количество поступаемого воздуха в жилое или подсобное помещение соответственно. Программа определяет и такие данные:

• средняя температура на улице и в помещении;
• форма воздуховодной трубы;
• степень шероховатости стенок внутри воздуховода;
• сопротивление, которое образуется при движении воздуха.

В результате программа определяет, какой длины должна быть вент труба для обеспечения оптимального движения воздуха в заданных условиях.

Рассчитывая значения для воздуховода необходимо учитывать и показатели сопротивления при передвижении воздушных потоков. На возникновение сопротивления влияют сетки, решетки и прочие детали конструкции.

Диаметр трубы

Для вычисления значений вент труб на основе кратности воздухообмена используется таблица СНиП. Под кратностью воздухообмена понимается показатель, определяющий, сколько раз за один час меняется воздух в комнате. Перед вычислением диаметра вент трубы требуется выполнить следующие действия:

• Вычислить объём каждого из имеющихся помещений.
• Определить объём воздуха, который необходим для нормальной циркуляции. Для этого используется формула:

Используя приведенную формулу, рассчитывается объём отдельно для каждой комнаты.

• Как правило, для помещений используется нормирование вытяжки или притока. Иногда в комнатах необходимо организовать не только приток воздуха, но и его эффективный отток.
• Делая расчеты, учитывайте, что значение L следует округлять в большую сторону. После округления полученное значение должно делиться на 5.
• После определения требующегося объёма воздуха для всей площади жилья используется специальная диаграмма, позволяющая вычислить диаметр трубы. При этом следует знать, что в центральной вентиляционной трубе скорость должна быть не больше 5 м/с, а в её ответвлениях — не более 3 м/с.

Оборудование для повышения производительности вентиляционной системы

Наиболее востребованным оборудованием для повышения производительности вентиляционной системы является дефлектор.  Это насадок, который крепится в самой верхней точке вентиляции. Обычно его монтируют над вытяжными отверстиями или на вентиляционные трубы.

Принцип работы основан на аэродинамических законах. Внутри дефлектора находится диффузор, который разряжает воздух при ударе ветра в боковые стенки дефлектора (подробнее: “Как сделать дефлектор на трубу – возможные варианты установки”). В результате в цилиндре понижается давление, а тяга увеличивается.

Для защиты от попадания посторонних частиц  внутрь на устройстве используется специальный колпак, состоящий из двух частей:

Не менее популярным становится аэратор. Его применяют, когда длина ската превышает 3 м, а для необходимой циркуляции воздуха естественной тяги не хватает. Аэратор помогает осуществлять циркуляцию воздуха между кровельным покрытием и теплоизоляционным слоем.

Сопротивление и тяга

Грамотно разработанная и правильно смонтированная вентиляционная система важна для частного дома с разными типами отопления

Отдельное внимание во время ее организации потребует высота вентканалов над кровлей, поскольку она обязана соответствовать нормам СНиП. Если этот размер будет снижен, то дым вернется в здание, а если сильно увеличен, то горячие воздушные массы будут очень активно улетучиваться, не прогревая нормально дом

Это в свою очередь вызовет потребление огромного количества энергетических ресурсов.

Вентиляционная система как удаляет воздух, где находится множество продуктов сгорания, так и дает возможность проникать чистым воздушным потокам с улицы. Но для комфортных условий требуются соблюдать показатели чистоты и нормального температурного режима, а также скорость передвижения воздуха. Чем она меньше, тем лучше микроклимат для людей в помещениях.

При температуре на улице +14 градусов главное предназначение воздуховода — вывод отработанных воздушных масс, но при условии, что в помещении температурный режим в пределах +22 градусов. Непосредственно вентиляционная система монтируется в комнатах, где отсутствуют окна, соответственно, в них невозможно организовать приток чистых воздушных масс. Обязательными в этом плане будут:

• кладовка;
• санузел;
• кухонное помещение.

Если же поток в доме недостаточен, то дополнительно нужно установить вентиляторы, которые монтируются на стенках либо окнах.

Большинство современных стройматериалов, использующихся для сооружения дома, не дают возможности «дышать» помещениям. Например, монтаж металлопластиковых окон существенно понижает воздушную тягу. При этом зачастую применяется способ проветривания, но это лишь кратковременное действие.

Образуется определенная разница, когда температурные воздушные показатели на улице и в доме имеют отличие. И чем оно больше, тем быстрее воздух уходит из комнат вверх. Если же снаружи тепло, то тяга снижается, эффективность вентиляционной системы ухудшается.

Более того, на активность тяги могут повлиять характеристики сечения, а также высота вентиляционной трубы над крышей. Нужно отметить, что разработкой проекта, в котором указываются размеры воздуховодов, необходимо заняться на начальных стадиях строительства. Исправления на стадии выполнения монтажных работ сделать почти невозможно.

Профессионалы говорят, что высота труб вентиляции над кровлей для помещений, находящихся приблизительно на одном уровне, должна быть одинаковой, иначе нормальная работа общей системы резко снизится.

Есть такие особенности установки трубы на крыше:

• Расстояние между стенками канала должно быть больше 100 мм, а самый популярный вариант — 140 мм. При этом длина составляет около 2.5 метров.
• Диаметр канала должен быть более 15 кв. см, если труба сделана из нержавейки.
• Если нет возможности организовать трубы вентиляции одинаковой длины для каждой комнаты, то используются решетки для вентиляции.

Если правильно рассчитать систему, то она будет обеспечивать приход чистых воздушных масс и их отвод до 3-х раз на протяжении 60 минут.

Независимо от типа вытяжной трубы, чтобы организовать беспрепятственное передвижение воздуха по дому, монтируются специальные переточные решетки. Во время их грамотной организации самое загрязненное помещение начнет проветриваться последним. С учетом этого принципа вентиляцию устанавливают на кухне и в санузле.

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

• минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
• поверхности воздуховода должны быть устойчивы к коррозии;
• вес конструкции влияет на сложность монтажных работ и обслуживание;
• размер сечения воздуховода влияет на пропускную способность;
• все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

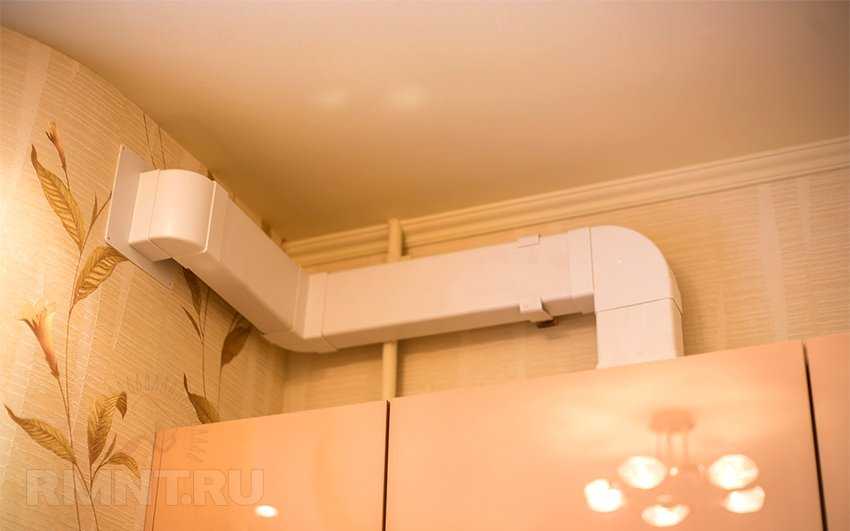

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

• относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
• низкая уязвимость для воздействия влаги и химических веществ;
• хорошая герметичность;
• простота в обслуживании;
• широкий диапазон рабочих температур;
• низкий уровень шума при работе;
• большой срок службы;
• эстетичный вид;
• экологичность;
• устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум. Основные преимущества гофрированных воздуховодов:

Основные преимущества гофрированных воздуховодов:

• срок службы — до 50 лет;
• допустимое нагревание поверхностей — до 250 °С;
• устойчивость к воздействию влаги и коррозии;
• относительно легкий монтаж.

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

• быстрый монтаж;
• небольшой вес;
• отсутствие конденсата;
• низкий уровень шума;
• устойчивость к коррозии;
• удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

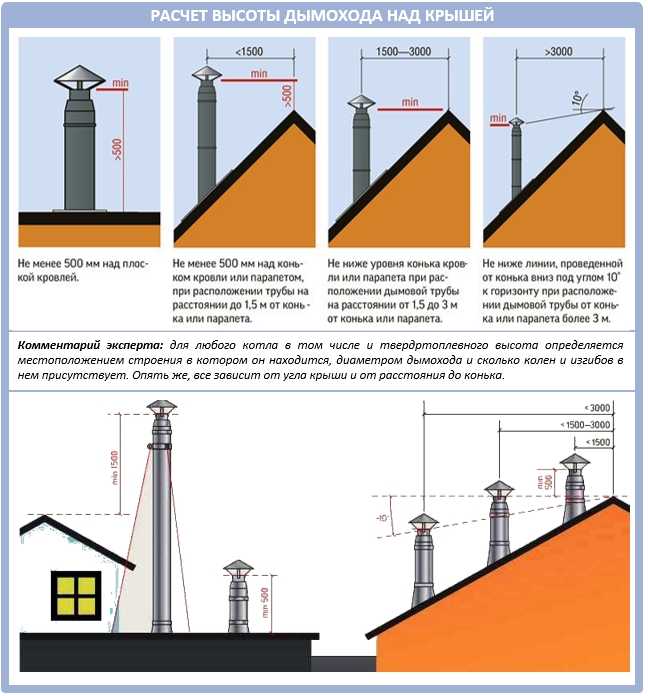

Как определить высоту дымохода относительно конька крыши?

Каждый частный дом оборудован своей системой отопления, работающей на газу, твердом топливе или комбинированном варианте. В условиях дачного дома, когда многие поселки еще не газифицированы, чаще всего используются твердотопливные котлы или печи. Для их правильной и безопасной работы важна высота дымохода относительно конька крыши. Это обеспечит корректную работу отопительного прибора и избавит от такого понятия, как обратная тяга.

Тяга – это процесс, образующийся при горении и способствующий оттягиванию вредных для человека веществ наружу. Она напрямую зависит от высоты дымохода печи, разницы температур дымохода и открытого воздуха. На качество тяги влияют:

• сечение дымохода: чем оно больше, тем вероятнее появление обратной тяги;
• наличие большого количества сажи;
• строение дымохода: чем больше поворотов, тем она меньше, так как каждый поворот – дополнительное препятствие;
• атмосферные явления: высокая влажность и низкое давление ухудшают тягу.

Определить, какая сила тяги, можно с помощью спички, свечи, горящего листа бумаги. Пламя подносится к топке при открытом поддувале. Если оно не движется, значит, тяги нет. Если втягивается вовнутрь – тяга есть. Чем сильнее отклонение огня, тем лучше тяга. Отклонение пламени наружу говорит о наличии обратной тяги – топить нельзя.

Виды дымоходов

• прочность;
• высокая теплоемкость;
• безопасность.

• сооружение требует длительного времени и денежных затрат;
• используемая глина благодаря пористой структуре способна в процессе эксплуатации накапливать конденсат, что в последствие ведет к разрушению дымохода;
• при небрежной кладке кирпича (глина внутри не заглажена) ускоряется накопление сажи;
• прямоугольное сечение затрудняет прохождение дыма;
• сложность в обслуживании и ремонте.

Асбоцементный

Такие дымоходы можно использовать при температуре газов не выше 300 градусов. Достоинства:

• дешевизна;
• простота при монтаже;
• круглое сечение;
• сравнительно малый вес.

• пористость материала;
• не теплостойкий;
• нет утепления;
• тяжело делать поворотные элементы;
• необходимо часто прочищать от сажи.

Стальные одноконтурные

Наилучшим материалом для таких дымоходов является кислотоустойчивая и жаропрочная нержавеющая сталь толщиной 0,6-1 мм. В реальности часто используют обычную нержавейку и даже оцинковку. Последняя – самое неудачное решение. Достоинства:

• сравнительно низкая стоимость;
• легкость монтажа;
• круглое сечение и гладкая поверхность;
• небольшой вес;
• простота в ремонте.

• отсутствует теплоизоляция, что ведет к быстрому охлаждению и образованию конденсата;
• при проходе через горючие материалы, например деревянные перекрытия, требуется большой отступ по диаметру и изоляция асбестовым волокном или иным негорючим материалом;
• относительно небольшой срок эксплуатации (10-15 лет).

Стальные двухконтурные

Двухконтурные дымоходы отличаются от одноконтурных тем, что изготовлены из двух труб, между которыми присутствует негорючий утеплитель. Достоинства:

• сохраняют температуру, скорость прохождения газов выше;
• к внутреннему монтажу требования занижены;
• конденсата образуется мало.

Керамические

Продукт на рынке относительно молодой, но уже завоевавший популярность. Состоит он из трех компонентов: огнеупорная керамика, негорючий теплоизоляционный утеплитель и легкий бетонный защитный короб. Достоинства:

• очень высокая устойчивость к температуре (выдерживают до 1200˚С);
• круглое сечение и гладкая внутренняя поверхность;
• герметичность и теплоизоляция на высоком уровне;
• монтаж довольно прост;
• долговечность (керамическая труба прослужит около 30 лет).

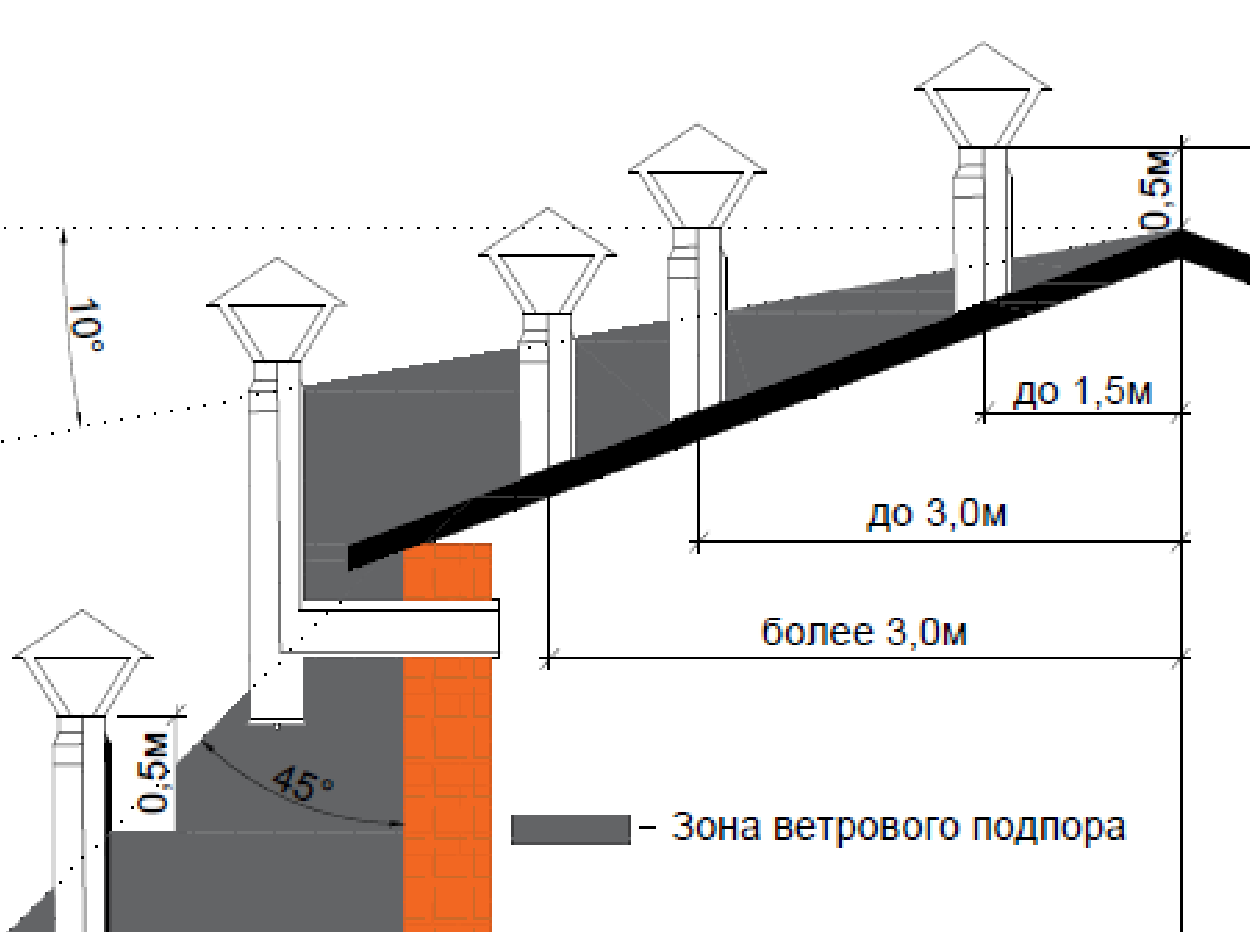

Зона ветрового подпора

Даже при правильных расчетах тяга может быть плохой. На нее может оказывать влияние более высокие строения, расположенные рядом, и даже высокие деревья. Определяют ее таким образом. Надо провести условно линию через нижний край крыши и верхнюю точку более высокого здания под углом 45˚. Если дымоход находится ниже этого уровня, то там создается повышенное давление, что может привести к появлению обратной тяги. В этом случае необходимо поднять трубу минимум на 500 мм выше воображаемой линии.

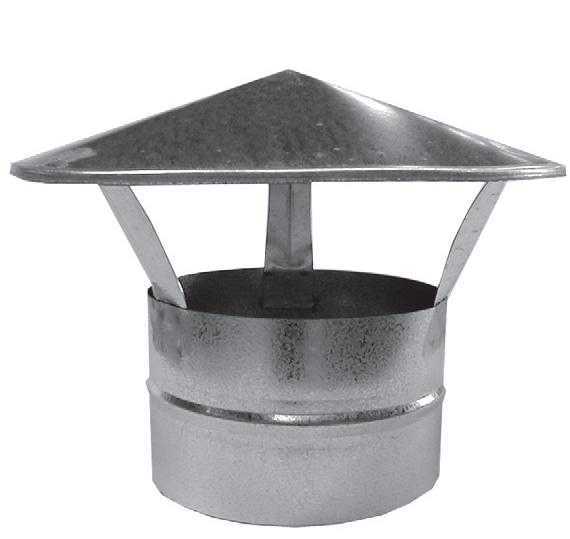

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.

Края пластины подгибают при помощи киянки.Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.Заготовку соединяют по линиям сгиба и обрабатывают киянкой.Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.Для основы также нужно вырезать прямоугольник.

Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое.

На их концах просверливают дырки, потом ножки снизу загибают.В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

Анализ помещения и постановка задачи для системы

Проверьте при помощи листа бумаги или свечи, работает ли вытяжной вентиляционный канал квартиры, выходы которого находятся в ванной комнате и на кухне.

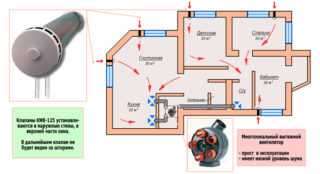

Для определения количества и производительности приточных устройств, необходимых в той или иной комнате, можно использовать два варианта, актуальных в зависимости от сложности всей системы.

Вариант № 1.

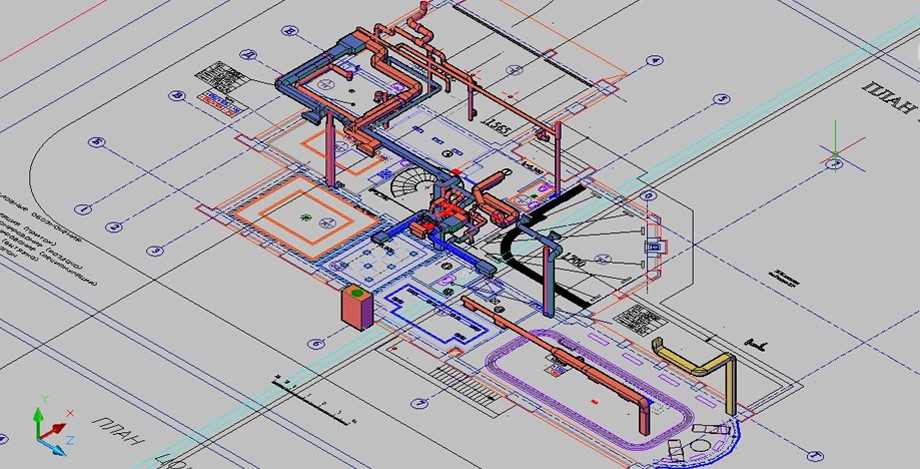

Профессиональный инженерный онлайн-калькулятор. Этот способ наполнен довольно сложными терминами и формулировками и скорее подойдёт для сложных планировок с множеством помещений, которые имеют разные требования к воздухообмену. Для полноценного использования потребуются знания и профессиональный опыт.

Вариант № 2.
Самостоятельный расчёт, подходящий под требования СНиП. Вентиляция обычной квартиры или небольшого дома имеет минимальную сложность, поэтому с её расчётом справится любой домашний мастер.

Для самостоятельной реализации проекта необходимо пять показателей.

Диаметр воздуховода.
Сложный расчёт на основе данных СНиП, количества людей, функций помещения в разное время суток и т. д. Однако из опыта известно, что всё сводится к трём популярным диаметрам (сечениям) канала — 100, 125 и 150 мм. Соответственно:

• 100 мм — для постоянного непрерывного воздухообмена круглые сутки при малой мощности вентиляторов;
• 125 мм — периодическое проветривание во время нахождения людей в помещении (например, с 18.00 до 8.00) на малой и средней мощности;
• 150 мм — быстрое проветривание 1-2 раза в сутки для помещений с нерегулярным или редким нахождением людей.

Соответственно, диаметр воздуховода в нашем случае зависит не от мощности приборов, а от требований к помещению.

Производительность вентилятора.
Измеряется в м 3 /час. Согласно СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», должен обеспечиваться воздухообмен не менее 3 м 3 в 1 час на 1 м 2 жилой площади. Другими словами, система должна пропускать через себя весь объём воздуха в помещении за 1 час. Учтите, что приточная вентиляция обеспечивает приток воздуха от 5 до 40 м 3 /час, в зависимости от установленного режима.

1. Гофрированные стенки канала забирают 7-9% мощности вентилятора. Выбирайте гладкие трубы круглого сечения.
2. Прямые углы (90°) канала — каждый угол берёт 2-3% мощности вентилятора. Проектируйте канал с минимальным количеством углов.
3. Фильтры и шумопоглотители. Их пропускная способность и потери также указаны в заводских документах.

Производительность приточных устройств.
Она должна быть равна производительности вытяжной системы, иначе вытяжные вентиляторы будут работать с нагрузкой и без должного результата. Цифры этого основного показателя всегда есть в инструкции к приточным устройствам.

Специфика помещений.
Можно усложнить задачу, применяя расчёт воздуха на человека или по кратности обмена, но на практике достаточно информации из нормы СНиП — 3 м 3 на 1 м 2 для спален, гостиных, детских комнат. Тот же документ говорит о фиксированных нормах:

1. Для кухни — 90 м 3 /час.

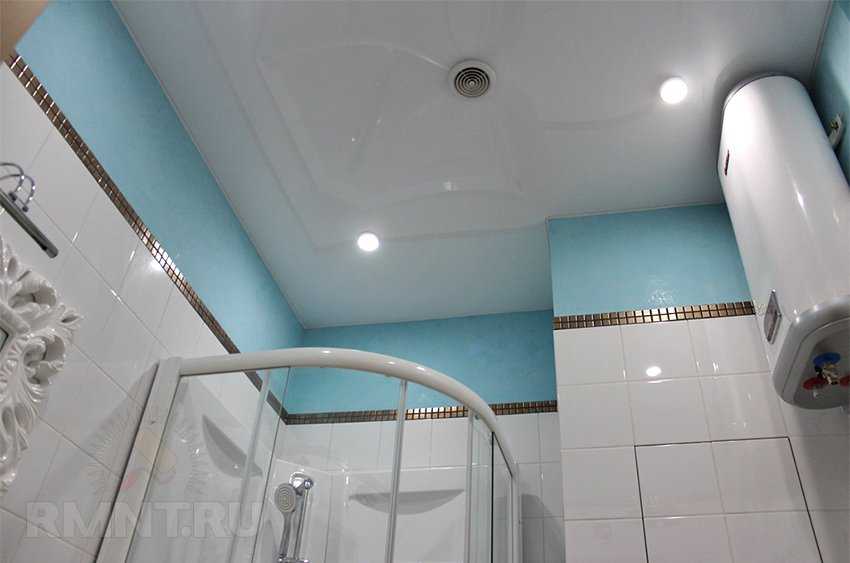

2. Для ванной комнаты — 25 м 3 /час.
3. Для туалета — 30 м 3 /час.
4. Для совмещённого санузла — 35 м 3 /час.

Следует отметить, что данные нормы выработаны с огромным запасом, который на практике не реализуется. Проблема влажности и посторонних запахов решается по необходимости — во время готовки или душа включается усиленная вытяжка. Для обеспечения фиксированных норм при хорошей тяге в штатном вентканале достаточно обеспечить приток. При установке вентилятора на штатный канал приток также должен быть усилен.

Монтаж крышного вентилятора

Перед началом работ вам следует обратить внимание на его вид, размер, конструкцию кровли, угол ее наклона и из чего она выполнена. Именно от этих факторов и будет зависеть выбор схемы по установке

Насколько тщательно вы все продумаете и подготовите, настолько дольше прослужит вентилятор, кроме того, вы значительно сократите расходы на эксплуатационные затраты

Насколько тщательно вы все продумаете и подготовите, настолько дольше прослужит вентилятор, кроме того, вы значительно сократите расходы на эксплуатационные затраты.

Установка крышного вентилятора

Если крыша выполнена из мягкого материала, тогда следует позаботиться о дополнительной защите от возникающей вибрации и шума. В подобных случаях разрабатывается индивидуальный проект. Что касается жесткой кровли, то установка вентилятора начинается со стакана. Это конструкция изготавливается из оцинкованной стали. Если имеются вентиляционные колодцы или шахты, выполненные из бетона или кирпича, то их можно использовать при установке стакана. Если их нет, тогда стакан в вертикальном положении устанавливается на несущую часть крыши. Высота стакана должна достигать 400 мм, а внутренний диаметр 700, 1000 или 1450 мм, исходя от потребностей. После монтируется поддон, который будет защищать основную конструкцию от посторонних предметов. Он крепится при помощи болтов, гаек и шайб. Далее непосредственно монтируется сам вентилятор.

Элементы крепления

Теперь приступаем к самому важному процессу. Перед монтажом вентилятора убедитесь в том, что в стакане имеются анкера

Их количество и диаметр должны соответствовать тем, что на вентиляторе

Осмотрите и проверьте зазоры между рабочим колесом центробежного вентилятора и входного патрубка. Далее, при помощи автомобильного крана вентилятор поднимается непосредственно к месту установки. В том случае когда использование автомобильного крана невозможно, для установки используйте реечный домкрат или лебедку. Перед началом монтажа установите резиновую прокладку на поверхность стакана. Когда вентилятор установлен на стакан, через отверстия продеваются анкерные болты

Их количество и диаметр должны соответствовать тем, что на вентиляторе. Осмотрите и проверьте зазоры между рабочим колесом центробежного вентилятора и входного патрубка. Далее, при помощи автомобильного крана вентилятор поднимается непосредственно к месту установки. В том случае когда использование автомобильного крана невозможно, для установки используйте реечный домкрат или лебедку. Перед началом монтажа установите резиновую прокладку на поверхность стакана. Когда вентилятор установлен на стакан, через отверстия продеваются анкерные болты.

Когда все закреплено, возьмите герметик и заделайте образовавшийся зазор между стаканом и самим вентилятором. Если стакан был установлен на новую конструкцию, тогда рекомендуется сделать цементно-песчаную стяжку. По контуру стакана устанавливаются фартуки или юбки из оцинковки, а также восстанавливается теплогидроизоляция нарушенных слоев крыши. В процессе этих работ соблюдайте все рекомендации и строительные нормы. В таком случае вся работа будет выполнена правильно.

Приточный вентилятор

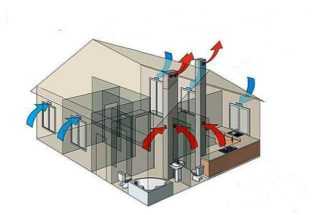

Виды вентиляции

Для естественной вентиляции характерен медленный воздухообмен в помещениях

Системы воздухообмена нужны для обеспечения свежим воздухом жилых, производственных, складских помещений, мест проведения массовых мероприятий. Для притока свежего воздуха и удаления отработанного существует 2 основных вида вентиляции — естественная и принудительная. Иногда используются смешанные методы. Конкретные способы очистки воздуха помещений делаются на основе расчетов по техническому заданию. Техзадание учитывает максимальное количество индивидуальных факторов влияния и требований к чистоте воздуха.

Естественная

Естественная вентиляция обусловлена передвижением воздушных потоков из-за разниц температуры и плотности. Теплый воздух обладает меньшим удельным весом, поднимается вверх и удаляется через специальные вентиляционные каналы или неплотности. Более холодный и тяжелый воздух опускается вниз. Этот метод имеет положительные и отрицательные стороны.

Плюсом являются простота и отсутствие дополнительных энергоносителей. Отсутствие подключенных вентиляторов при высоких ценах на электричество является очевидным положительным эффектом.

Минусов естественной вентиляции больше:

• Сложность регулировки кратности обмена воздуха — сильно зависит от природных условий.
• Возможность появления обратной тяги. Этот фактор может быть опасен, если вентиляция установлена около отопительных котлов. Продукты горения затягиваются назад, что плохо отражается на здоровье людей и функционировании оборудования.

Принудительная

Вентилятор и приточный клапан осуществляют принудительный воздухообмен

В новостройках государственные стандарты требуют применения принудительной вытяжки. Движение воздуха обеспечивается осевыми или центробежными вентиляторами. Согласно ТЗ подбираются параметры длины вытяжной трубы для лучшей тяги и мощности оборудования.

Плюсы принудительной вентиляции:

• регулировка воздушных потоков по направлению, высоте, мощности;
• создание в одном помещении разных зон по воздухообмену;
• исключение сквозняков и «мертвых» зон;
• возможность автономного функционирования.

Отрицательные моменты:

• сложность установки;
• энергопотребление;
• необходимость периодического обслуживания, ревизий, проверок;
• поиск профессионалов по обслуживанию;
• запас мощности негативно отражается на стоимости всей системы.

Принудительная система способна точно соответствовать заданным параметрам. Она делится три вида — приточная, вытяжная, приточно-вытяжная.

Эффективный процесс тяги

Появляется некая разница, если показатели температуры воздуха за пределами помещения и внутри его имеют разные показатели. И чем больше это отличие, тем с большей силой воздушные массы из помещения поднимаются ввысь. Если же на улице достаточно тепло, то тяга уменьшается, а сама результативность вентиляции падает. Кроме этого, на интенсивность тяги влияют параметры сечения трубы и размеры вентиляционных каналов.

Стоит заметить, что проектирование и проведение соответствующих подсчетов для системы вентиляции нужно сделать на начальных этапах. Исправления в процессе проведения работ сделать практически нереально. Специалисты утверждают, что комнаты, которые находятся примерно на одном уровне, должны иметь одинаковую длину каналов вентиляции, в противном случае эффективность всей системы может резко упасть.

Существуют следующие особенности выбора параметров вентиляционной трубы:

1. сечение канала должно быть не меньше 16 см 2, если труба выполнена из нержавеющей стали;
2. сторона канала должна составлять не меньше 10 см, а наиболее распространенный вариант – 14 см. В этом случае его длина будет примерно 3 м;
3. при невозможности создания одинаковой длины каналов, для всех помещений здания применяются вентиляционные решетки.

Если расчеты проведены правильно, то вы увидите, для чего нужна вентиляционная труба в каждом доме. Она обеспечит поступление свежего и вывод загрязненного воздуха до трех раз в течение всего одного часа.

Вне зависимости от вида вентиляционных систем, для беспрепятственного движения воздушных масс по всему зданию устанавливаются особые переточные решетки. При правильной организации перетока воздуха наиболее грязное помещение будет вентилироваться в самую последнюю очередь. В соответствии с этим принципом вытяжка монтируется в туалете или на кухне.

Основные функции

1. Снег и ливень, пыль и листья будут неизменно попадать вовнутрь, в случае если на трубе не будет крышки.
2. Оголовок на трубу дымохода гасит вылетающие искры, предотвращая возможность возгорания.
3. Тяга печи, кроме этого заметно улучшается.
4. Прочистку дымохода с защитой возможно проводить реже.
5. Не удивляйтесь в случае если в трубе, не снабженной колпаком, застрянет решившая погреться птичка.
6. Со вкусом сделанный флюгер-оголовок украсит и сделает респектабельнее кроме того самую скромную крышу.

Классификация по типу материала

Долговечность «зонтика» над трубой зависит от материала, из которого он изготовлен.

1. Самодельный оголовок дымовой трубы в большинстве случаев выполняется из жести – узкого листового металла. Не покрытый слоем цинка либо краски он достаточно быстро проржавеет. Исходя из этого применяя жесть, покрасьте готовое изделие качественной водостойкой краской.
2. Нержавеющая сталь подходит для данных целей лучше. Грамотно изготовленная крышка прослужит до 27 лет.

1. Популярны оголовки из меди. Она долговечна (от 50 лет и больше), со временем окисляясь, получает эффектный благородный оттенок. Для продления срока работы монтировать крышку направляться бронзовыми либо омедненными крепежами.
2. Оголовки дымовых труб из цинк-титана по чертям аналогичны бронзовым. Относятся к респектабельному классу и помогают до полувека.

Внешние и конструктивные характеристики

1. Привычная для большинства крышка – конусообразная круглая, напоминающая шапку вьетнамского крестьянина. Она несложна в изготовлении и практична в применении. Но фантазия граждан не следует на месте, в следствии чего появляется масса новых форм.
2. Чуть сложнее оголовок в виде домика с двумя скатами. Вариант практичен, и по рейтингу практически не отстает от круглого аналога.
3. Часто видятся четырехскатные колпаки, сделать таковой своими руками предельно просто.
4. Дымник вальмовый более уникален, он хорошо смотрится на сложных кровлях.
5. Для любителей украшать свою «крепость» имеется масса предложений с дополнениями в виде флюгеров, геральдических знаков, изображениями животных. На кованые изделия высокая цена, но красота стоит того.
6. Дабы уменьшить прочистки и периодические осмотры возможно установить раскрывающуюся крышку. В действительности вариант весьма эргономичный, сейчас не нужно будет демонтировать конструкцию любой раз для удаления сажи.
7. Аналоги с усложненным отверстием для вентиляции. Особенности конструкции улучшают технические данные, облегчают выход дыма и усиливают тягу.

Вентиляция через крышу: узел прохода

Чтобы обустройство не повлекло за собой нарушение герметичности кровли, следует особо тщательно подойти к монтажу узла прохода труб. С этой целью в местах соединения воздуховодов и кровли устанавливают соответствующие данному типу кровли проходные элементы.

Наиболее простое и технологичное решение, исключающее необходимость в громоздкой кирпичной шахте – вентиляционные грибки на крышу. Их применение позволит сэкономить значительную сумму денег и произвести монтаж в короткие сроки. Такое готовое решение придает кровле здания законченный вид и не нуждается в каком-либо последующем обслуживании.

Конструкция грибка включает в себя не только видимую ее часть, но также систему герметизирующих и проходных элементов, а также трубы. Кроме того, можно подобрать адаптер, применяемый в качестве аэратора чердачного пространства.

Конструктивные особенности готовых элементов вентиляционного выхода на крышу зависят от применяемого кровельного покрытия, на которое они монтируются.

Использование программного обеспечения

Расчеты с помощью формул и таблиц могут показаться слишком сложными для людей, не имеющих опыта в проектировании систем вентиляции. Хорошим решением в такой ситуации будет использование специальных программ, которые не только упрощают процесс, но и принимают в расчет дополнительные параметры, которые сложно учесть в ручном подсчете.

В открытом доступе можно найти множество подобных программ. Например, программа Vent-Calc. Она не только подбирает нужный диаметр вентиляционной трубы, но и генерирует приближенный к реальности полный образ сети вместе со всеми основными аэродинамическими характеристиками.

В расчетах используется сразу несколько параметров: температура, расход воздуха, скорость.

С помощью программы можно провести следующие расчеты:

Среди аналогичных программ можно назвать:

1. CADvent;
2. Ventmaster.
