Что такое забирка из досок для котлована
На водонасыщенных нестабильных грунтах шпунты устанавливаются сплошной стенкой. Профильные сваи при этом поворачиваются по отношению друг к другу на 180 градусов и соединяются замками. В плане конструкция напоминает синусоиду – в таком виде устойчивость стенки максимальна. Трубошпунты не разворачивают, но тоже устанавливают вплотную.
На плотном грунте, у которого устойчивости выше, а давление на стенку, соответственно ниже, шпунтовые сваи можно располагать не вплотную, а с интервалами. Промежутки перекрывают досками, стальными листами и др. Это и есть забирка для шпунта. Она позволяет сэкономить (понадобится меньше шпунтов). В дальнейшем забирка используется как опалубка при заливке фундамента.
Если грунт плотный, но водонасыщенный, этой меры недостаточно: забирка водопроницаема. В таком случае необходимы меры по водопонижению, то есть, дополнительные затраты. Что окажется экономичнее в вашем случае, покажет расчет.
Мы занимаемся не только погружением шпунтов, но и проектированием ограждений. При необходимости проводим испытания грунтов. Если вы обратитесь к нам, мы вместе с вами выберем вариант, подходящий в плане гидрогеологических условий и наиболее экономичный по стоимости.
Мы знаем всё о шпунтовом ограждение
Опыт работы — 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва. По всем вопросам звоните: 8 800 707-72-09
Заливка опорно-столбчатого фундамента своими руками
Вообще процессы заложения любых фундаментов своими руками не так сложен, как кажется на первый взгляд, а устройство опорно-столбчатого — самый простой из них.Первый вопрос, возникающий в устройстве опорно-столбчатого фундамента своими руками – с чего начать?А начинать необходимо, как и при устройстве любой другой опоры для дома, с очистки участка и его разметки.
Этапы заложения опорно-столбчатого фундамента
Очистка участка и разметка поляПервым этапом заложения фундамента является уборка лишней травы и мусора с части участка, где будет построен будущий дом. Чистый участок позволит правильно произвести разметку дома, копку, да и вообще на очищенном участке гораздо приятнее работать.После того, как участок почищен, необходимо провести разметку периметра дома и внутренних стен. Процесс разметки будущего строения практически не зависит от типа фундамента под дом и производиться для всех домов одинаково.Разметка столбов под домКогда все стены размечены, необходимо обозначить места для будущих столбов. Как уже говорилось, расстояние между столбами зависит от длины стен, грунта, толщины столбов, типа постройки, и не должно превышать 2м, но, как правило, расстояние между столбами закладывают около 1,5 м.
Удаление грунта для заливки столбовПосле всех проведенных разметок пора приступить к бурению столбов, либо их копке. Если будете бурить, то это лучше всего делать с помощью спецтехники, так будет быстрее и удобнее, но это, как правило, стоит не дешево.Бурение можно производить и ручным бензобуром, но если у Вас его нет, и попросить не у кого, то необходимо посчитать, что для Вас будет выгоднее – купить бензобур с насадками, либо воспользоваться услугами спецтехники.
Для этого лучше всего использовать асбестовые трубы, они вставляются в скважины и будут служить несъемной опалубкой для будущего фундамента.Армирование опорно-столбчатого фундаментаАрмируются столбы арматурой диаметром 8 – 12 мм, в зависимости от их толщины, материала из которого построен дом и т.д. Армирование, так же, как и другие этапы устройства фундамента, не сложный процесс, который с легкостью можно произвести своими руками.Я думаю, стоит отметить, что армирование опорно-столбчатого фундамента лучше производить с помощью стальной арматуры, применение стеклопластиковой арматуры — я бы не рекомендовал.Арматура располагается вертикально по всей длине столбов, а для того, чтобы в последствие их связать ростверком, она выпускается на 15 – 20 см выше заливки бетона.Этап заливки бетона своими рукамиЗаливаются столбы, как правило, обычным бетоном марки не ниже М-200, а для этого необходимо соблюдать состав и пропорции бетона для фундамента. Так как бетона нам понадобится не так много, как для других типов фундамента, его можно приготовить своими руками с помощью бетономешалки.Покупка бетона выйдет немного дороже, а учитывая небольшой объем заливки, стоимость его доставки на участок станет немалой частью всех затрат на его покупку. Учитывая это, можно сделать вывод, что этап заливки бетона для опорно-столбчатого фундамента, не будет большой проблемой и его с легкостью можно будет освоить своими руками.
Когда стоит делать утепление столбчатого фундамента
Под утеплением столбчатого фундамента подразумевается как утепление с использованием теплоизоляционных материалов, так и простая заделка пролётов между столбиками, т.е. устройство забирки. В подавляющем количестве случаев дом на столбчатом фундаменте имеет и забирку. Её выполняют разными способами, зависящими от материала столбиков; их высоты над землей; от архитектурных предпочтений, в конце концов.

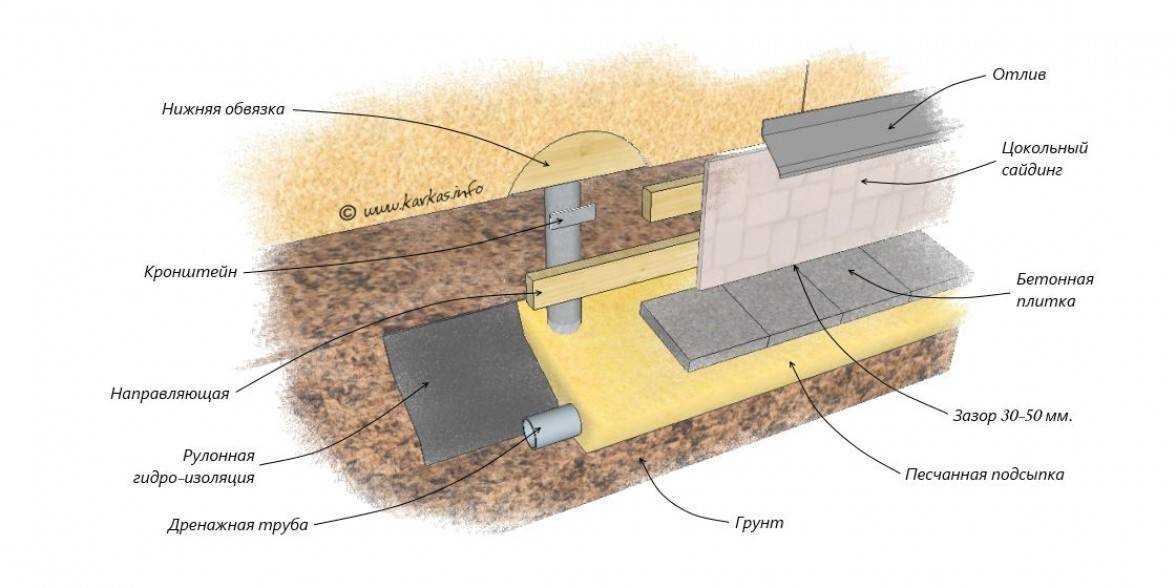

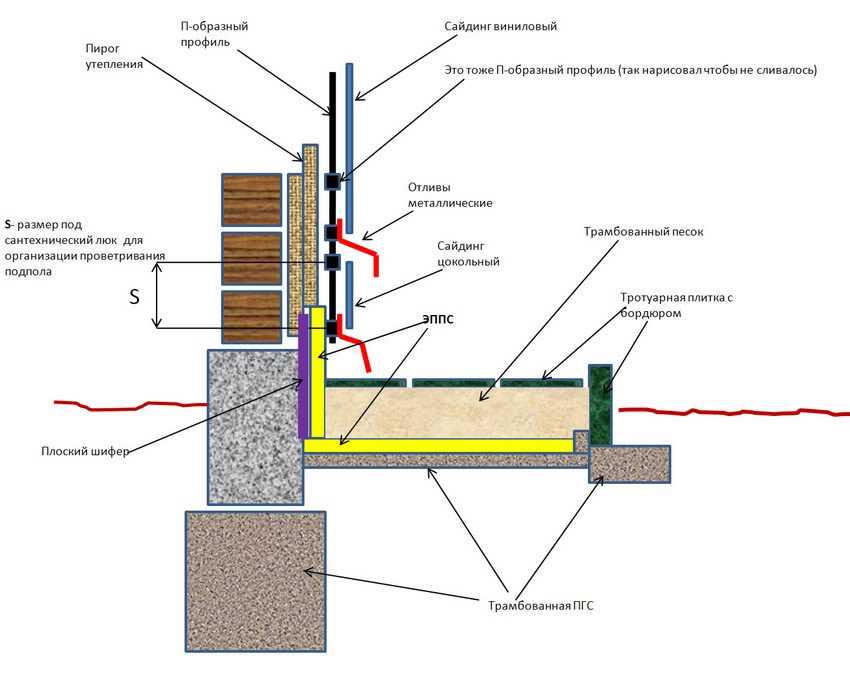

Пример устройства забирки.
К сожалению, нужно отметить, что современный энергоэффективный дом не может быть возведен на столбчатом фундаменте. Такие дома ставятся на монолитные плиты, полностью изолированные от грунта толстым слоем жёсткого утеплителя. Все иные типы фундаментов (в т.ч. столбчатый) предполагают, так называемые мостики холода. Если бы существовала техническая возможность установить эффективный терморазрыв между опорой и стеной, то столбчатый фундамент был бы одним из самых экономичных и энергоэффективных одновременно. Однако ни один из существующих утеплителей сегодня не способен выдержать концентрированные нагрузки на сжатие, такой силы, которую оказывает вес здания.
Теперь сделаем небольшое, но важное отступление, касающееся финансовой стороны. Снизить строительную смету и повысить энергоэффективность здания одновременно не получается. Эти статьи прямо противоположны по сути
Теоретически можно настолько качественно утеплить все ограждающие конструкции дома, что для отопления хватит нескольких сот Ватт. Но вот будет ли от этого материальная выгода? Утепление ведь тоже стоит денег. К тому же оно имеет свой срок эксплуатации. Если срок окупаемости утепления равен сроку его эксплуатации, то назвать такое утепление рентабельным нельзя. Утепление считается целесообразным, если оно окупается хотя бы через половину отведенного ему срока
Эти статьи прямо противоположны по сути. Теоретически можно настолько качественно утеплить все ограждающие конструкции дома, что для отопления хватит нескольких сот Ватт. Но вот будет ли от этого материальная выгода? Утепление ведь тоже стоит денег. К тому же оно имеет свой срок эксплуатации. Если срок окупаемости утепления равен сроку его эксплуатации, то назвать такое утепление рентабельным нельзя. Утепление считается целесообразным, если оно окупается хотя бы через половину отведенного ему срока.
Однако есть и иное мнение. Некоторые специалисты рассматривают утепление как некий инвестиционный проект. Считается, что молодые и энергичные люди имеют возможность потратиться на серьезное утепление, и это застрахует их от серьезных эксплуатационных затрат в пожилом возрасте, когда они уже не смогут много зарабатывать.
Экономисты посчитали бы это не самой выгодной инвестицией, ведь средства можно положить в банк, и процентов наверняка хватит на оплату счетов за энергоносители. Тем более что это уже будут, так называемые сложные проценты.
Если положить в банк под 10% годовых 1000$, то через 20 лет на вашем счету окажется 6727$. Это с учетом того, что проценты по вкладу будут начисляться на проценты и с условием, что депозит не будет сниматься. И это только тысяча. А при утеплении дома слоем 10-15 см может понадобится и десять тысяч. Соответственно при вкладе такой суммы прибыль увеличится на порядок.
В общем, нужно всё считать. Правда, в этой задаче есть одно неизвестное – стоимость энергоносителей в перспективе. Кроме того, деньги обесцениваются, жизнь дорожает, стабильности нет. Вот и приходят люди к тому, что лучше утеплиться сейчас, чем оплачивать всю жизнь баснословные счета и отапливать при этом атмосферу за свои кровные.
Вертикальная гидроизоляция
Чтобы обезопасить поверхность фундамента от разрушительного влияния поверхностных вод и грунтовых, залегающих на уровне несущей конструкции, применяются различные методы нанесения гидроизоляции. Также можно их совмещать.
- Технология используется вкупе с обмазочным методом гидроизоляции.
- Штукатурная технология не только защитит от влаги, но выровняет поверхность.
- Проникающая гидроизоляция используется на внутренних стенах подвального помещения и цоколя. Активные вещества проникают глубоко внутрь бетона и образуют кристаллические соединения, которые противостоят впитыванию влаги в поры. На обильно увлажненную поверхность бетона наноситься в несколько слоев проникающая смесь.
Вертикальная гидроизоляция.
Виды забирок
Забирки различаются по материалу изготовления. Самый дешевый и простой вариант – котлован с забиркой из досок. Для монтажа мы используем доски толщиной 5 сантиметров. Пример монтажа (в качестве несущих элементов – двутавровые балки):
- Доски укладываем слоями по 0,5-1 м, начиная снизу и продвигаясь вверх, по всей высоте шпунта.
- Для монтажа за полки двутавров выполняем штробу такой же высоты, что и ширина доски (10 см). Глубина штробы различна: к одному краю 6 см, к другому 10.
- Вставляем доску в штробу, заводим за полки двутавров, центрируем.
Если в качестве несущих элементов используются трубы:
- Привариваем к трубе уголок, длина равна толщине слоя грунта, 5 или 10 см. Сварной шов – 5 миллиметров.
- Устанавливаемые доски одним концем заводим за уголок, другой крепим таким же уголком длиной 8 см (привариваем к следующей трубе).
Вариант, рассчитанный на более высокие нагрузки – устройство забирки из труб или стальных листов.
Утепление
У ленточного фундамента утеплять только цоколь не имеет смысла — основные потери тепла происходят за счет высокой теплопроводности всего железобетонного основания. Ленточный фундамент выступает в роли большого теплообменника между «теплым» перекрытием и холодным грунтом. А цоколь столбчатого фундамента (как и свайного) утеплять необходимо. Это не только повысит тепловой комфорт внутри здания, но и защитит от промерзания инженерные коммуникации, проходящие в подполе.
Сама технология утепления зависит от вида забирки, хотя выбор теплоизоляционных материалов ограничен. Это могут быть:
- пенополистирол;
- пеноплекс (экструдированный пенополистирол);
- напыляемая теплоизоляция (ППУ).

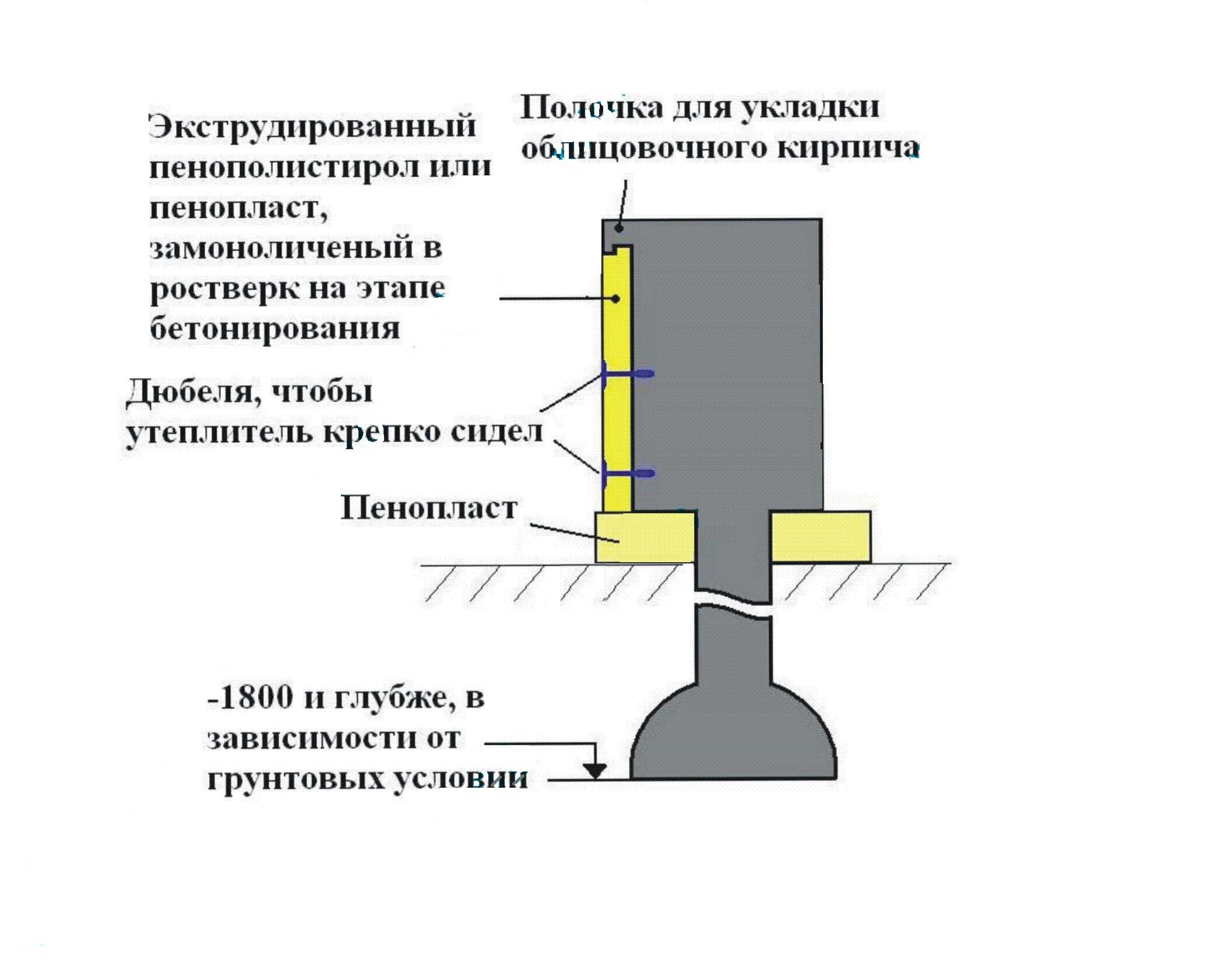

По характеру расположения теплоизоляции есть два вида технологии: наружное или внутреннее утепление.
Наружное утепление проводят для «тяжелых» забирок из кирпича, камня, блоков и монолитного железобетона. Выполнение работ не отличается от утепления цоколя ленточного фундамента:
- Проводят подготовку поверхности — очищают от грязи и пыли.
- При утеплении «мокрым» способом в подземной части крепят плиты пенопласта на клей, а в надземной — на клей и зонтичные дюбели. Затем надземную часть поверхности армируют стекловолоконной сеткой, наносят штукатурку или клеят фасадную плитку.
- При облицовке листовыми материалами (сайдингом, профлистом) в надземной части монтируют обрешетку, между которой укладывают листы пенополистирола или напыляют пенополиуретан (ППУ). Затем на обрешетку монтируют фасадные панели.
Внутреннее утепление используют для «легких» (навесных) забирок. В этом случае между элементами обрешетки крепят листы пенополистирола, после чего проводят облицовку.
Схема создания буронабивного основания
Строительство буронабивного фундамента представляет собой более трудоемкую задачу.
Порядок действий:
Разметка участка
Производится удаление лишней растительности или предметов. Поверхность участка планируется, при необходимости удаляется верхний слой почвы.
Затем с помощью колышков отмечаются точки создания буронабивных свай.
Необходимо следить за точностью соответствия проектным данным, тщательно отмерять все расстояния.
Обязательно проверять диагонали и следить за их равенством. При обнаружении любых несоответствий сразу же исправляют ошибки.
Бурение скважин
По результатам разметки выполняется бурение скважин. Глубина определена в проекте, требуется только создание углублений в грунте.
Иногда используют ручной бур, чаще привлекают спецтехнику, что значительно ускоряет работу и повышает качество.
Если нужны глубокие скважины — от 3 м и более, ручными методами не обойтись.
Армирование
В готовую скважину опускают опалубку, роль которой выполняет отрезок пластиковой трубы нужной длины и диаметра.
Часто обходятся трубой, свернутой из руберида. Она остается в скважине и выполняет функции гидроизоляции.
Затем собирают арматурный каркас. Обычно он представляет собой пространственную решетку из 4 вертикальных рабочих стержней, соединенных поперечными отрезками из тонкой гладкой арматуры.
Размеры каркаса должны позволять свободно опустить его в скважину, но не давать ему слишком свободно болтаться в ней.
Оптимальное расстояние вертикальных стержней до стенок скважины — 3-5 см.
Заливка бетона
Для заливки используются тяжелые марки бетона от М200 и выше. Используется либо готовый материал, либо изготовленный самостоятельно тут же, на месте.
Бетоном заполняют всю полость скважины и производят штыкование — длинным прутком протыкают бетон, удаляя из него пузыри воздуха.
После заливки следует выдержать бетон для набора конструкционной прочности. Этот период длится от 20 до 30 дней в зависимости от диаметра скважин.
Обвязка
Обвязка буронабивных скважин представляет собой создание ростверка — Ж/Б ленты.
Ее размерфы близки к параметрам мелкозаглубленного ленточного основания, поэтому вся методика изготовления бетонного ростверка максимально приближена к технологии отливки ленты.
Вся разница между ними состоит в отсутствии опоры на грунт, что вынуждает строить опалубку в форме желоба с прочным днищем.
В результате получается мощный и прочный бетонный пояс, расположенный под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.
Защитные функции забирки
Оставленный открытым зазор приводит к тому, что под домом может скапливаться излишняя влага от атмосферных осадков, а также наносимый мусор. К тому же отсутствие закрывающих панелей является причиной увеличения теплопотери. Чтобы максимально сохранить тепло и предохранить основание строения от воздействия влаги и загрязнений, выполняется отделка надфундаментного пространства с помощью панелей из различного материала.
Установка забирки преследует одновременно несколько целей:
- Предотвращение попадания атмосферных осадков и загрязнений;
- Снижение риска образования коррозии надземной части фундамента;
- Предохранение от появления плесени и грибка;
- Формирование внешнего вида объекта.
Эти задачи решаются одновременно и с сооружением отмостки, отводящей стекающую с крыши воду от фундамента, и теплоизоляцией цокольного пространства. Гидро- и теплоизоляция, защищая от потерь тепла и избытка влаги, создают благоприятный микроклимат в доме, снижают расходы на отопление и продлевают срок эксплуатации постройки.
Что собой представляет?
Все сооружения имеют цокольное помещение, даже основанные на столбах, при установлении которых, остается незаполненная площадь. Для защиты этой пустоты от проникновения влажности, холода используются разные методы утепления, в том числе и кирпичные забирки. Такой способ заполнения пространства под цоколем, свойственный непосредственно фундаментам, основанным на столбах или сваях.
Забирка перекрывает пустое место между землей, столбами и нижней частью конструкции дома, чем защищает его от неблагоприятных погодных условий и образовывает цоколь. Закладывается высотой в 30—50 см. Ниже выполнять нельзя, поскольку нарушится вентиляция и возникнет повышенная влажность, которая в итоге приведет к гниению пола. Устройство высокого цоколя обеспечит сохранение тепла в холодные времена года.
Забирка – что это

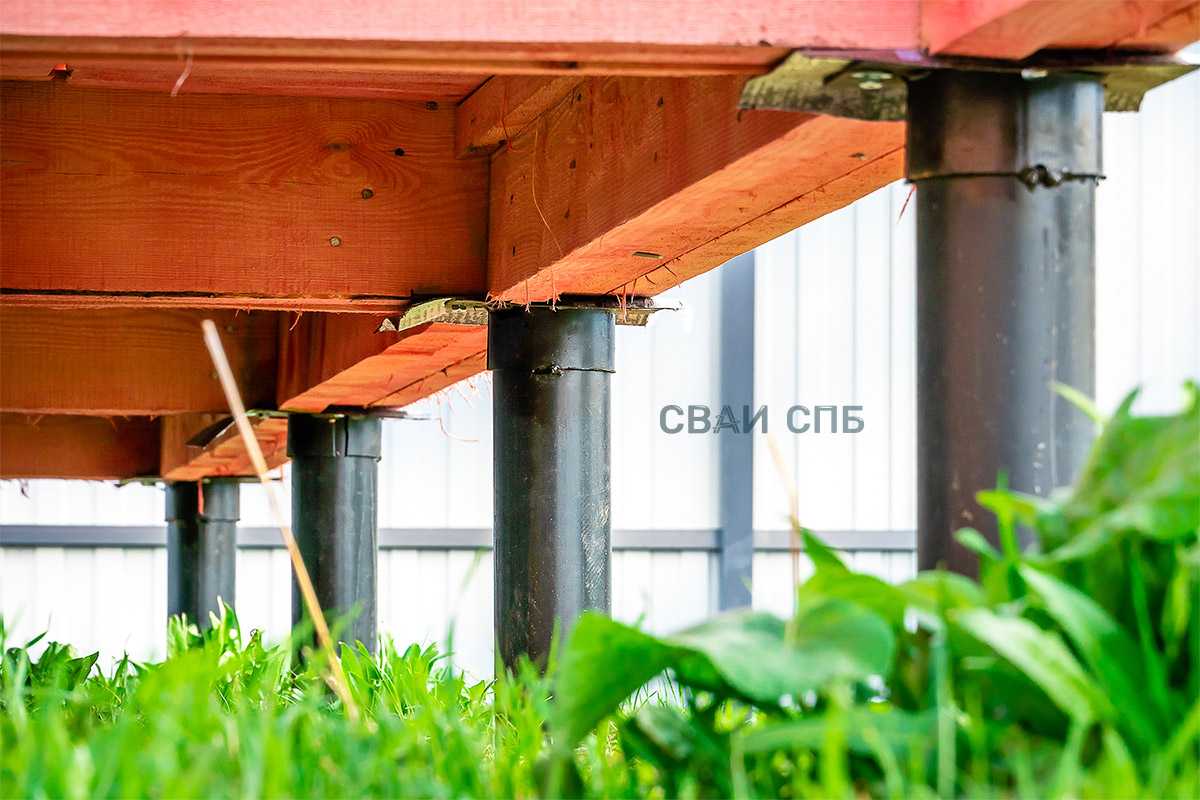

У свайного фундамента есть один недостаток, в отличие от ленточного основания: пространство между сваями, а также грунтом и потолком цокольного этажа не имеет изоляции. Именно для этого устанавливается забирка. За счет правильного сооружения этого элемента можно снизить тепловые потери зимой. Также производится изоляция от попадания атмосферных осадков.
Способы установки забирки рассчитываются для каждого конкретного случая. Выбор зависит от многих факторов. Параметры тоже могут отличаться, но есть и общепринятые требования: к примеру, высота загородки обязана находиться не меньше 50 см от уровня земли. При правильном сооружении забирка является как элементом теплоизоляции, так и отличным эстетическим решением.

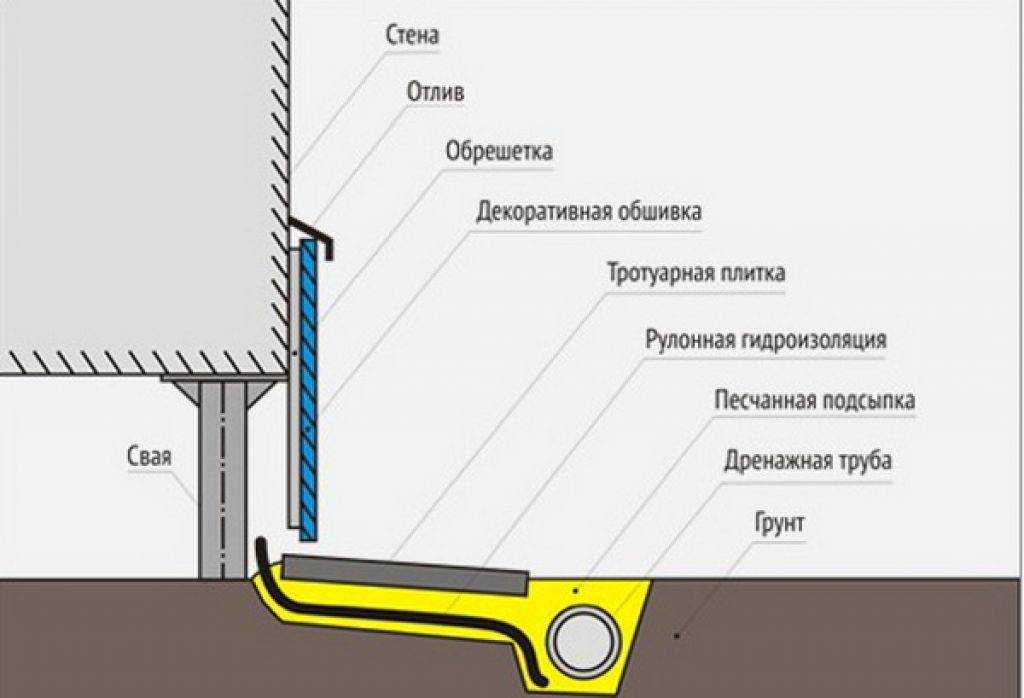

Забирка свайного фундамента обязательно должна иметь отмостку, которая требуется для вывода воды. Эта конструкция делается шириной 80 см, выходя за карниз на 25 см. Это позволит обеспечить сход воды с крыши непосредственно на отмостку, что защитит от вымывания землю возле фундамента.
Чем выше сыпучесть почвы, тем больше требуется организация отмостки. Чаще всего ее уклон делается в соотношении 1:5. Также требуется организовать влагонепроницаемый слой. Вместо растительности, которую перед строительством убирают, насыпается и утрамбовывается слой глины.
Отмостка любого дома на свайном основании обязана сопровождаться каналом для отвода воды, его организация гарантирует продолжительный срок эксплуатации конструкции.
Материалы для фальшь-цоколя
Строительный материал для забирки свайного фундамента подбирают исходя из местных условий эксплуатации, наличия и конструктивных особенностей ростверка.
Бетонные плиты
Утепление столбчатого фундамента бетонной забиркой
Бетонные изделия чаще используют при обустройстве свайного фундамента промышленных зданий, где нет высоких требований к внешнему виду постройки. В частных домах бетон «облагораживают» отделкой различными материалами, что повышает конечную стоимость всего строительства.
Железобетонные плиты должны иметь толщину не менее 100 мм, чтобы обеспечить защиту подпольного пространства от холода.
Выделяют две технологии монтажа:
- Плиты опирают или подвешивают на столбы фундамента. Это утяжеляет массу здания и должно учитываться при проектировании свайного поля. Потребуется защита пространства от нижнего края плиты до поверхности земли от проникновения воды и животных.
- Для установки изготавливают ленточный армированный фундамент, чтобы плиты не перекосило. Для фундамента роют траншею, глубиной 50 см, изготавливают подушку из щебня и песка, укладывают армопояс и заливают слой бетона.
Для защиты от влаги проводят гидроизоляцию обмазочными или рулонными материалами.
После установки плит по всему периметру дома заливают отмостку.
Керамический кирпич

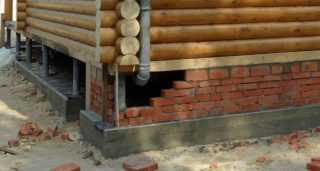

Кирпичная забирка
Технология похожа на обустройство забирки из бетонных плит.
Между сваями устраивают ленту опоры фундамента, на которую кладут кирпич. Толщину стенки выбирают не меньше 25 см — кладка «в кирпич». Это обеспечит механическую прочность, устойчивость стенки и защитит дом от морозов.
Финишную отделку проводят штукатуркой, искусственным камнем, сайдингом. Для утепления используют пеноплекс — экструдированный полистирол, который также штукатурят и впоследствии окрашивают.
На винтовом фундаменте кирпичом выводят стойки вокруг металлических свай, что защищает их от быстрого износа под влиянием климатических условий.
Цементно-стружечные плиты
Листы ЦСП имеют низкую теплопроводность, поэтому удерживают тепло
Листы ЦСП изготавливают из портландцемента, древесной стружки и добавок, среди которых хлористый кальций, сернокислый алюминий, сульфат алюминия, хлористый алюминий, силикаты натрия.
Цемент является связующим веществом, стружка наполнителем. Добавки предотвращают гниение, образование плесени, отталкивают влагу. Материал негорючий и прочный.
Теплопроводность низкая, что снижает расход энергоносителей на обогрев.

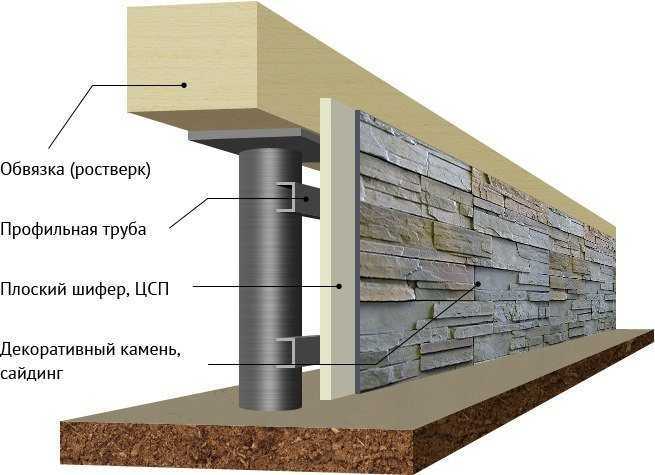

Для изготовления забирки монтируют обрешётку, которую жёстко крепят к сваям.
Листы ЦСП присоединяют к обрешётке с помощью саморезов. Окончательную отделку проводят штукатуркой или листовыми материалами типа «сайдинг». Для подгонки под нужные размеры листы режут ручной ножовкой по дереву или электрическим инструментом.
При необходимости забирку из плит делают двухслойной, а промежуток заполняют теплоизоляционным материалом.
Плоский шифер
Плоский шифер — хрупкий материал, ломается при механическом воздействии
Материал отличается повышенным сроком службы, размеры листов стандартизированы.
Важно учитывать, что шифер — хрупкий материал и его не используют в местах, где возможно механическое воздействие. Для резки используют углошлифовальную машинку с кругом по камню
Для резки используют углошлифовальную машинку с кругом по камню.
Для установки монтируют металлические уголки, к которым шифер прикручивают или приваривают накладку.

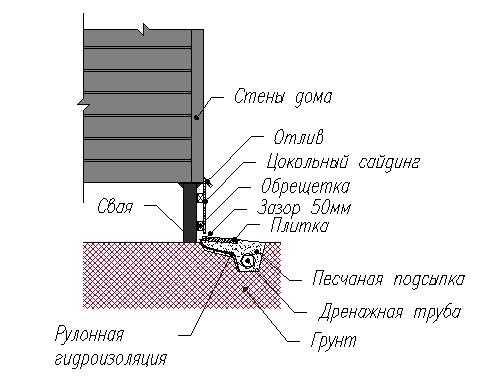

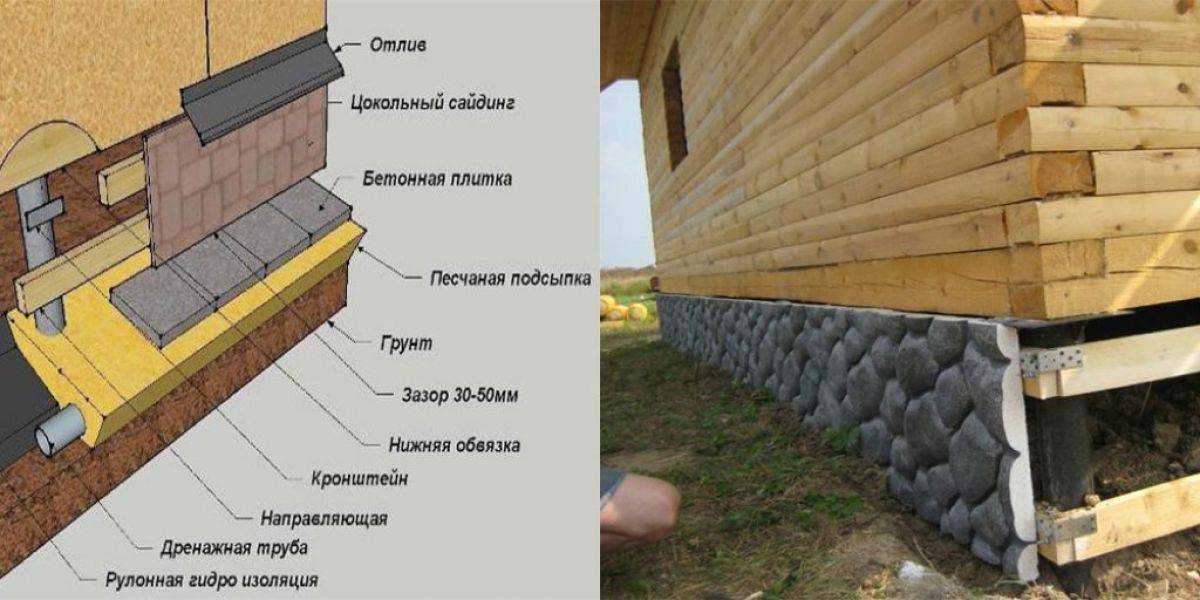

Цокольный сайдинг
В продаже встречается сайдинг изготовленный из металла, фиброцемента, алюминия или пластика.
Панели крепят к обрешётке, лаги которой устанавливают с шагом, рекомендованным производителем.

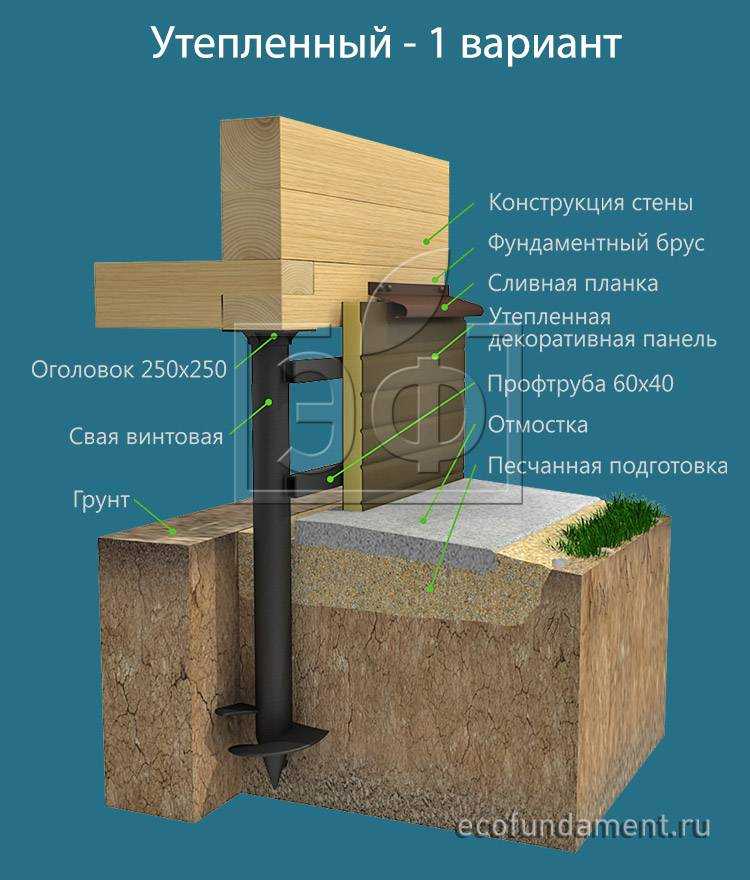

Термопанели
Забирка из термопанелей
Изделия выпускают из различных материалов и различной фактуры — под дерево, сталь, камень. Объединяет их конструкция. К листу теплоизолятора (пенопласт, пеноплекс) заводским способом приклеивают внешний, стойкий к механическим нагрузкам слой.
Материал выпускают в виде панелей с большими геометрическими размерами или в виде плитки.
Существует два вида монтажа:
- приклеивание к заранее изготовленной стенке;
- крепление на анкеры, саморезы, болты.
Преимущество подобных материалов: стойкость к климатическим условиям, повышенное качество теплоизоляции.
Высокая цена ограничивает повсеместное использование.
Требования, предъявляемые к отмостке
Чтобы правильно сделать отмостку для свайно-ростверкового фундамента, нужно выполнить такие условия, как:
- Уклон от дома на внешнюю сторону — 3–5°.
- Так как вода должна стекать именно на отмостку, нужно сделать ее достаточно широкой. Поэтому обычно определяется, куда будет стекать вода, и добавляется 20-30 см.
- Подушка из глины, гравия, песка для гидроизоляции обязательна, ее высота должна быть не менее 30 см.
Высота верхнего слоя будет зависеть от используемого материала. Бетон потребует слоя в 15 см, плитка — около 5 см, а асфальту достаточно 3 см.
Обычно отмосточная конструкция дома примыкает к фундаменту, этот случай не исключение. Она должна без прерываний опоясать все сваи, расположенные под внешними стенами строения.
Подготовка к процессу
Обвязка производится после возведения самого основания. Основным же этапом подготовки к обустройству обвязки является выбор пиломатериала.
Подбор доски по характеристикам
Согласно мнению специалистов, использование доски или бруса являются одинаково правильным методом укрепления фундамента на винтовых сваях. Если используется цельный деревянный брус, то его размер должен составлять 150х150, 150х200 или 200х200 см.
Однако намного удобнее подготовить брус, сшитый из нескольких досок. Тогда его размер должен составлять 20х200 или 50х150 см. Такие наборные элементы, не только не уступают цельному брусу, но и превосходят его по характеристикам.
Для создания наборного бруса необходимо соединить несколько досок при помощи гвоздей (длина до 120 мм), которые должны идти в два ряда с шагом 20 см. На каждом оголовке требуется крепить не один глухарь, а четыре. При этом гвозди прибиваются в шахматном порядке.
Если для создания бруса 50х200 см требуется 4 и более досок, то сначала нужно сбить первые 3 доски, а потом к ним при помощи дополнительных гвоздей прикрепить остальные.
Если говорить о породе дерева, то предпочтение стоит отдавать хвойным породам, таким как:
- лиственница,
- пихта,
- сосна,
- ель.
В древесине этого типа присутствуют смолы. Они являются природными составами, которые противостоят образованию плесени, гнили и грибка.
Кроме этого древесина такого типа является гигроскопичной (не пропускает и не накапливает влагу). Лиственница обойдется дороже всего, зато она обладает самым долгим эксплуатационным сроком. Самый оптимальный вариант невысокой цены и высокого качества является сосна.
