Соединение мебели с помощью конфирмата

Возможности и преимущества

Фактически конфирматы являются те ми же шурупами, но обладают более массивным рабочим телом. Резьба имеет широкий нарезной шаг, головка более длинная, в шляпке скрывается потайная специальная конструкция.

Конфирматы могут использовать разные шлицы, что позволяет применять различные инструменты. В одной ситуации потребуется бита под конфирмат, в другой обычная фигурная отвертка, в третьей шестигранник или четырехгранник. Если сравнивать с другими метизами, то здесь мы имеем круглое сечение и прямой срез.

Самым практичным вариантом считается применение конфирматов, адаптированных под шестигранники. Они наиболее надежные и удобные в применении. Когда детали соединены между собой, можно использовать шестигранную биту, шуруповерт или спецключ для дополнительной затяжки.

В сравнении с теми же крепежами под отвертку, они не могут обеспечить аналогичный уровень прочности. Потому соединенная конфирматами мебель оказывается более устойчивой, не расшатывается со временем.

Все конфирматы могут быть использованы:

• для массива;
• ДСП;
• для древесины;
• фанеры.

С помощью евровинта можно заменить традиционные уголки. Это обусловлено свойством конфирмата выдерживать изгибающие нагрузки. Потому конфирматы получили широкое распространение не только как крепежная фурнитура, как и как каркасообразующие элементы.

Для маскировки крепежей применяют заглушки из пластика или специальные наклейки. Они изготавливаются под цвет самой мебели или в схожем оттенке. Это обеспечивает создание законченного вида для мебельных изделий, поскольку конфирматы оказываются незаметными на общем фоне.

Выбор подходящего сверла

При выборе сверла под евровинт мебельный нужно обращать внимание в первую очередь:

• на размеры;
• на производителя;
• на стоимость.

В продаже много китайской продукции. Она, как правило, обладает очень привлекательной ценой, но качество оставляет желать лучшего. Отсутствие надежности обычно объясняется следующим:

• применяемая сталь не подходит для условий работы;
• материал неправильно обработан.

Производители из Поднебесной часто используют любую инструментальную сталь. В итоге твердость быстро снижается, и сверло затупляется. При работе мастеру приходится увеличивать силу нажатия. Материал при этом часто разрушается, крошится.

Если термическая обработка сверла проведена неправильно, оно будет подвержено изгибам. Проявляется это обычно, когда нужно последовательно сделать несколько отверстий.

Гораздо более надежными являются российские сверла под конфирмат, сделанные:

• ООО «Тульский Инструментальный Завод»;
• ООО «БСИ-инструмент».

Из иностранных подойдут, например:

Зарубежная продукция дороже как минимум в два раза

Важно при покупке сразу определить некоторые характеристики:

1. Размер гладкой части конфирмата и глубина посадочной части сверла должны быть одинаковыми.
2. Желательно, чтобы шероховатостей на перьях было как можно меньше.
3. Часть упора для зенковки — под углом 45°, переход к резьбе — плавный.
4. Качество отверстий при неразборной и разборной конструкции — одинаковое. Однако последний вариант — удобнее. Он подойдет в разных случаях, так как конфирмат бывает разным.

Для работы подойдет только инструмент с высокой мощностью. Евровинты можно закрутить и «по дедовскому методу», описанному в начале статьи. Однако это потребует значительно больше усилий, времени и мастерства. Поэтому многие останавливают свой выбор на конфирматных сверлах. Из многообразия товаров всегда есть возможность выбрать что-то подходящее.

В последнее время распространённым мебельным креплением стал винт-конфирмат, или как его часто называют, евровинт. Это простой, но довольно надёжный вид крепежа, который позволяет существенно ускорить процесс сборки мебели. Однако несмотря на простоту, в работе с евровинтами существуют определённые тонкости, касающиеся подготовки отверстий для них.

Описание конфирмата

Это нечто среднее между винтом и шурупом.

1. У конфирмата конец стержня тупой, а не острый, как у шурупа.
2. В головке евровинта, как правило, выполнено отверстие под шестигранник, что является редкостью для шурупов, но часто встречается у винтов.
3. Резьба конфирмата с особым профилем и увеличенным шагом предназначена, как у шурупов, для нарезки внутренней резьбы в отверстии и надёжной фиксации в деревянной детали.

Тупой наконечник не позволяет непосредственно ввинчивать эту крепёжную деталь в дерево. Поэтому необходимо предварительно разметить и высверлить отверстия под крепежи. Но проблема в том, что для того чтобы сделать их обычными инструментами, потребуется три сверла на каждую дыру.

Особенностью евровинта является и то, что его стержень состоит из двух частей — резьбовой и гладкой. Соответственно, возникает необходимость сначала сверлить отверстие меньшего диаметра для резьбовой части, затем частично увеличивать отверстие сверлом большего диаметра для цилиндрической части, примыкающей к головке конфирмата. Третья операция — раззенковка под саму головку. Таким образом, отверстие под конфирмат состоит из трёх участков, требующих применения трёх разных свёрл.

Конструктивные особенности

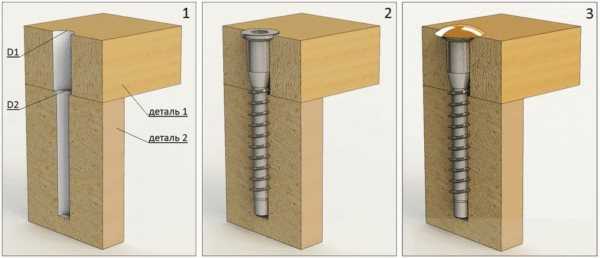

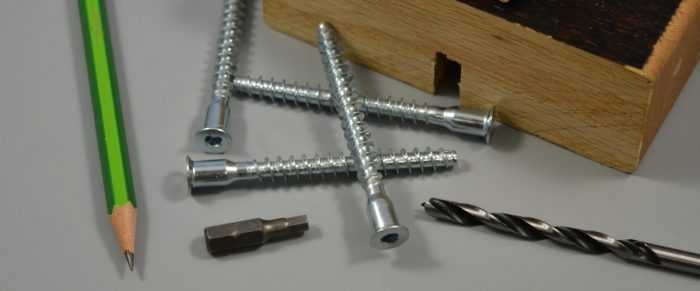

Чтобы еще лучше разобраться в том, что это такое и как выглядят конфирматы мебельные, можете взглянуть на фото и познакомиться с конструктивными особенностями.

Перед нами винт, у которого имеется потайная головка с отверстием (шлицами) под шестигранник и четырехгранник. С его помощью евровинт закручивают и раскручивают при сборке и разборке мебели. Такое сочетание шлицев позволяет одновременно использовать шестигранник и четырехгранник, когда выполняется стяжка мебельных элементов.

Стержень отличается тупым концом, а на рабочей поверхности используется широкая шаговая резьба. Нижние витки у имеющейся резьбы служат для того, чтобы нарезать резьбу в заранее заготовленных отверстиях. Из-за этого их форма коническая, а также присутствуют острые зазубрины.

Под самой головкой располагается гладкая и довольно широкая поверхность, лишенная резьбы. То есть конструктивно можно выделить головку, шляпку и резьбовую часть.

Все конфирматы имеют цинковое, никелевое или латунное защитное покрытие. Сами же евровинты изготавливают на основе высокоуглеродистого типа стали высокого качества. Это обеспечивает конструкции высокий уровень эластичности. В итоге евровинт гнется, но не ломается. Пластичность играет на пользу при извлечении винтов в ситуациях, когда монтаж был проведен неправильно.

Конфирматы широко применяются при соединении мебельных компонентов из дерева, ДСП, МДФ и пр.

Существует несколько типоразмеров этих элементов. А именно:

Но это далеко не все размеры, которые доступны в продаже. Цена во многом зависит именно от размерных характеристик.

При этом можно встретить изделия с размерностями 6.3х13, 4х13 и пр. Самыми популярными и распространенными размерами считаются еврошурупы с длиной 50-70 миллиметров и диаметром резьбы составляет 7 мм.

Нюансы монтажа

Еврошурупы довольно просты и удобны в работе, однако наличие элементарных навыков работы в сфере сборки мебели обязательно. Неумелые действия при сверлении могут испортить заготовку. Не каждый может правильно подобрать диаметр сверла, на глаз определить перпендикулярность инструмента при работе. Незначительное отклонение приведет к тому, что отверстие выйдет наружу.

Для сверления обычно применяют насадки разных диаметров, чтобы сделать три отверстия: под резьбу, головку и потай. Использование нескольких инструментов оправдано только при выполнении работ небольших объемов. Профессиональные мебельщики применяют специальное сверло со ступенчатой фрезой, которое способно выполнять все три операции одновременно. При извлечении инструмента возможны незначительные сколы, которые легко прикрываются широкой шляпкой.

Для ускорения монтажных работ требуются электрические инструменты с высокими оборотами

Сверление на больших скоростях особенно важно, чтобы стружка не забивалась в отверстия. Детали для мебели в основном крепятся под углом в 90 градусов

Сначала нужно проделать отверстие в плоскости одной детали, а затем – в торце другой. После этого применяется шуруповерт, хотя начинающим лучше пользоваться на первых порах ручными приспособлениями.

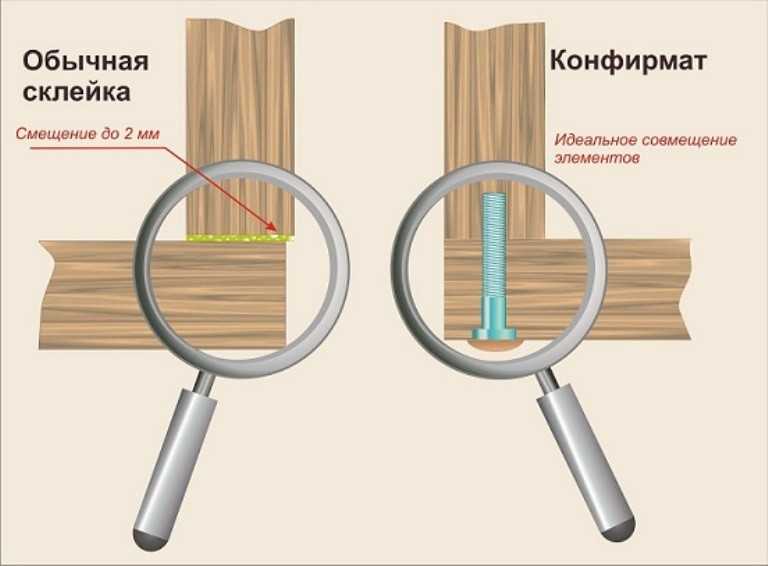

Неправильно совмещенные детали портят эстетическое восприятие предмета мебели и нарушают функции подвижных элементов

Чтобы избежать подобных неприятностей, следует обратить внимание на некоторые нюансы:

1. Подготовив отверстие для евровинта, не нужно полностью закручивать его с первого захода. Лучше остановиться на уровне входа головки в деталь, поправить заготовку, крепко прижать и докрутить стяжку.
2. В случаях работы с рыхлым или пористым материалом рекомендуется наносить клей на резьбу.
3. В предметах мебели, где предусмотрены ящики, не следует до конца закручивать боковины, не проверив работу подвижных частей.

Для более надежной стяжки необходимо воспользоваться методом разметки. В производственных условиях этим занимаются специальные станки. Любителю достаточно иметь несколько простых вещей: маркер, угольник, рулетку, шило. Последним делают отметки, чтобы сверло не соскальзывало на гладкой поверхности. Они ставятся примерно в 50 мм от края.

Удобно делать разметку при помощи специальных шаблонов (кондукторов). Это заготовки с готовыми отверстиями, которые накладываются на детали, чтобы лишний раз не отмерять одинаковые расстояния. Шаблоны можно сделать своими руками или приобрести.

Пошаговые монтажные работы можно показать на примере сборки ящика для шкафа или тумбочки. В качестве заготовок берутся четыре доски из ДСП. Монтаж происходит следующим образом:

1. Сначала необходимо внимательно осмотреть детали будущего ящика. Торцы, соединяющиеся с плоскостью доски, не должны иметь декоративного слоя. Нелишним будет проверить наличие сколов и царапин на лицевых сторонах заготовок, чтобы поврежденные части не оказалась снаружи. Определившись с правильным расположением досок, нужно их соединить.
2. Чтобы добиться идеально ровных стыков, целесообразно использовать специальные зажимы. Крепление данного приспособления не должно быть жестким, это может повредить кромки. Зажимать углы и выравнивать нужно по отдельности.
3. Отверстие под евровинт необходимо сделать при помощи дрели. Оно должно пройти посередине торцовой доски строго перпендикулярно. Сверло в основании шире в диаметре, под утолщенную часть шурупа без резьбы.
4. При помощи шуруповерта с шестигранной насадкой установить конфирмат. Электрическим инструментом нежелательно закручивать метиз до конца, надежнее сделать это вручную. Шляпку следует немного утопить.

Монтаж евровинта

Разметка с помощью шаблона (кондуктора) Важно правильно подобрать диаметр ступенчатого сверла

Схема сверления отверстий

Соединение деталей

Сверло под мебельный евровинт

Для того чтобы сократить количество операций и ускорить сборку, разработано специальное сверло для конфирмата. Инструмент состоит из трёх частей. Первая предназначена для проходки части отверстия под резьбу. Вторая — для гладкой части евровинта. Третья — для зенковки конусовидного углубления под головку.

Диаметр сверла под конфирмат определяется по наиболее популярным размерам евровинтов.

Основные маркировки

Распространены свёрла следующих маркировок:

HSS расшифровывается как «быстрорежущие инструментальные стали». Именно такие стали (отечественные марки Р18 и Р9М5 или зарубежный аналог — HSS4341) используются для производства свёрл.

Рассмотрим для примера наиболее часто используемый евровинт 7×50. Диаметр отверстия под резьбу для него равен 4,7 мм, для цилиндрической части — 6,7 мм. Соответствующие диаметры сверла — 4,5 и 6,5 мм либо 5 и 7 мм. Для точности центровки отверстия наконечник инструмента выполнен в виде пера. Сверло бывает как неразборным, так и составным, что позволяет производить точную подстройку размеров.

Производители устройств

Инструменты такого типа выпускаются как отечественными предприятиями, так и рядом зарубежных компаний. Какой производитель лучше? Наиболее дешёвыми являются свёрла, сделанные в КНР. Но китайские изготовители зачастую не соблюдают технологическую культуру. В частности, используют не быстрорежущие, а другие марки инструментальных сталей.

Необходимо учитывать, что подготовка отверстий для евровинтов выполняется высокооборотным инструментом и в больших объёмах. Это приводит к довольно сильному нагреву инструмента. Не предназначенная для этого сталь отпускается, её твёрдость снижается. В результате приходится прикладывать большие усилия при сверлении, что может привести к браку при подготовке отверстий.

Гораздо качественней инструменты производства американской компании DeWalt или швейцарской Archimedes. Однако стоимость их в 2−3 раза больше, чем отечественных, при вполне сопоставимом качестве. Поэтому в большинстве случаев вполне достаточно приобрести отечественное изделие, например, выпущенное Тульским инструментальным заводом.

Конструктивные особенности

Чтобы еще лучше разобраться в том, что это такое и как выглядят конфирматы мебельные, можете взглянуть на фото и познакомиться с конструктивными особенностями.

Перед нами винт, у которого имеется потайная головка с отверстием (шлицами) под шестигранник и четырехгранник. С его помощью евровинт закручивают и раскручивают при сборке и разборке мебели. Такое сочетание шлицев позволяет одновременно использовать шестигранник и четырехгранник, когда выполняется стяжка мебельных элементов.

Стержень отличается тупым концом, а на рабочей поверхности используется широкая шаговая резьба. Нижние витки у имеющейся резьбы служат для того, чтобы нарезать резьбу в заранее заготовленных отверстиях. Из-за этого их форма коническая, а также присутствуют острые зазубрины.

Под самой головкой располагается гладкая и довольно широкая поверхность, лишенная резьбы. То есть конструктивно можно выделить головку, шляпку и резьбовую часть.

Все конфирматы имеют цинковое, никелевое или латунное защитное покрытие. Сами же евровинты изготавливают на основе высокоуглеродистого типа стали высокого качества. Это обеспечивает конструкции высокий уровень эластичности. В итоге евровинт гнется, но не ломается. Пластичность играет на пользу при извлечении винтов в ситуациях, когда монтаж был проведен неправильно.

Конфирматы широко применяются при соединении мебельных компонентов из дерева, ДСП, МДФ и пр.

Существует несколько типоразмеров этих элементов. А именно:

• 5х40;
• 5х50;
• 6х50;
• 6,3х40;
• 6,3х50;
• 7х40;
• 7х50;
• 7х70.

Но это далеко не все размеры, которые доступны в продаже. Цена во многом зависит именно от размерных характеристик.

При этом можно встретить изделия с размерностями 6.3х13, 4х13 и пр. Самыми популярными и распространенными размерами считаются еврошурупы с длиной 50-70 миллиметров и диаметром резьбы составляет 7 мм.

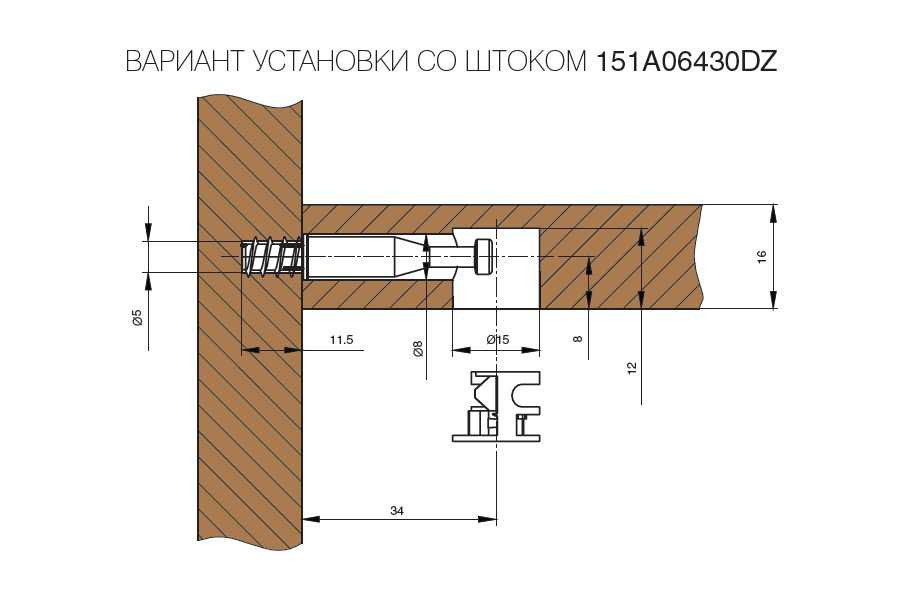

Эксцентриковая стяжка

Эксцентриковая стяжка чаще применяется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей это шпилька и эксцентрик. Шпилька устанавливается в одну деталь, а эксцентрик в другую.

Основным достоинством этого вида крепежа является то, что это крепеж является скрытым, а соответственно не портит внешний вид мебели. Кроме того, этот тип крепежа, в отличие от конфирмата позволяет многократно выполнять сборку и разборку мебели, что актуально, например, при переезде. Так же с помощью эксцентриковой стяжки можно соединять детали под различными углами.

При самостоятельном изготовлении мебели применяется не часто по причине сложности сверления отверстий и не возможности коррекции стыка во время сборки. Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла – сверла Форстнера.

Использование трех разных по диаметру сверл

Данный способ подойдет для малых объемов работ, так как требует больше времени. Подготовка отверстия выполняется в три подхода:

Первый шаг – сверление через две детали на всю длину евровинта. Диаметр сверла должен быть равен диаметру тела винта без учета резьбы. Это делается для того, чтобы витки резьбы смогли нарезать ответную резьбу в материале.

Второй шаг – расширение уже полученного отверстия под гладкую часть метиза, которая должна иметь плотную посадку, но не слишком, чтобы не расколоть материал. Рассверливание выполняется сверлом, равным толщине шейки и на глубину, равную ее длине.

Третий шаг – зенкование отверстия для заглубления головки в материал. Это можно сделать сверлом большего диаметра, но для получения качественного результата без сколов лучше выполнить эту операцию зенкером.

Конструктивные особенности свёрл под конфирматы

Евровинты ставят как на изделия из твердых пород древесины, так и на мебель из ЛДСП и ЛМДФ. В этих случаях нагрузка на инструмент высокая. При выборе некачественных изделий происходит заметный износ режущей кромки. Нужно убедиться при покупке, что сверло под конфирмат имеет твердость 61−64 по Роквеллу. На упаковке уважающий себя производитель это значение указывает.

Если же сверло попало в руки мастера без информации об изделии, то нужно посмотреть на корпус изделия. Отечественные изготовители пишут марку стали. Лучшими считаются сверла из сплавов Р9М5 и Р18. Среди импортной продукции отличные эксплуатационные качества у из изделий из HSS 4341. Аббревиатура расшифровывается как High-Speed Steels, то есть также как и Р9М5 и Р18 это быстрорежущая сталь.

Наиболее удобно использовать готовое изделие, где точно подобран диаметр сверла под конфирмат и имеется дополнительная режущая кромка для головки, где нет резьба отсутствует, и создания фаски для шляпки. Конструкция повышает производительность работы в несколько раз.

Одним проходом выполняются три операции. Можно воспользоваться набором сверел нужного диметра. Однако для лучшей производительности из нужно доработать. Заводское приспособление имеет более острый угол заточки режущих граней. Это облегчает заход, делает его более точным.

Правила установки

У многих, кто впервые сталкивается с конфирматами, возникает закономерный вопрос касательно того, какие отверстия сверлить под используемый евровинт и как вообще выполняется эта процедура.

Проблем с тем, как сверлить отверстия, если вы ранее уже работали с дрелью и представляете себе принцип ее работы, возникать не должно.

Перед установкой конфирмата в мебельном корпусе требуется сделать соответствующую разметку. Для ее нанесения потребуется кондуктор или же шаблон. С их помощью можно существенно ускорить выполнение работы, а также добиться высокого уровня точности. Если выполняется простая разметка, кондуктор (шаблон) вам не понадобится.

Для грамотного монтажа конфирмата рекомендуется заранее узнать про материал самой мебели, а также про конструктивные особенности евровинта. В общей сложности нужно 3 отверстия:

• под резьбовую шурупную часть;
• для гладкой части евроголовки;
• под шляпку.

Для каждого отверстия используется сверло соответствующего диаметра. Именно временные затраты на создание нескольких отверстий заставляют тратить куда больше времени на сборку мебели.

Но решение есть. Оно представлено в виде специального сверла, которое предназначено именно для конфирматов. Найти его в Леруа Мерлен или в любом другом магазине мебельной фурнитуры не составит никакого труда. Особенность специального сверла в том, что оно позволяет за один заход подготовить сразу 3 разных отверстия одновременно. Это обусловлено конструкцией самого сверла.

Нюансы крепежа

Проведение даже самых простых работ по скреплению двух деталей мебели требует от исполнителя наличия особых профессиональных навыков. Отверстия под стяжку создаются сверлами, размеры которых 4 и 6 мм. Под шляпку применяют фрезу ступенчатого вида. Специалисты советуют обратиться именно к такому варианту – он дает возможность за одно движение сделать требуемое отверстие правильного размера. Желательно применять инструменты с высокими оборотами. Низкие приведут к образованию стружки в отверстии – сверло будет ее туда затягивать.

Рекомендуется обратить внимание на извлечение сверла – могут появиться нежелательные сколы. Они не будут критичными в случае наличия у шурупа широкой шляпки, скрывающей все недостатки работы. Подобный крепеж обеспечит наиболее высокую степень сцепления

При работе с конфирматами в первый раз следует все делать вручную, при возникновении высокого сопротивления винта можно легко убрать его из сцепляемых деталей мебели, не повреждая их

Подобный крепеж обеспечит наиболее высокую степень сцепления. При работе с конфирматами в первый раз следует все делать вручную, при возникновении высокого сопротивления винта можно легко убрать его из сцепляемых деталей мебели, не повреждая их.

Качество соединения также будет зависеть от точности намеченной на мебели разметки. К этому шагу с полной ответственностью подходят все специалисты. На части детали, располагаемой с наложением на торец другой, выполняют два вида разметки:

• глубина просверливаемого отверстия – 5-10 см;
• центральная часть отверстия должна располагаться от края на расстоянии ½ части толщины соединяемой детали.

Наиболее точную разметку можно выполнить путем сверления отверстия сквозного типа в накладываемой детали. Далее, путем приложения к ней второго элемента, отмечают место отверстия, предназначенного для еврошурупа. Таким образом сборка окажется максимально ровной.
На этапе разметки для облегчения работы используется шаблон для сверления отверстий под конфирмат

Заглушки под конфирмат

Подобный тип заглушек позволяет полностью закрывать шляпки, которые остаются на поверхности деталей мебели. Используются для придания мебели завершенного вида или для декоративных целей. Так же можно использовать для сокрытия имеющихся отверстий, и в случае обнаружения несущественных дефектов на поверхности мебели.

Типы заглушек бывают:

• самоклеящиеся;
• пластиковые.

Цветовые вариации заглушек подбираются исходя из основных тонов ДСП. Большей популярностью пользуются самоклеящиеся заглушки, нежели пластиковые. Они полностью безлики, однако крайне удобны в эксплуатации. Их стоимость практически одинакова. Для изготовления пластиковых заглушек используется пластмасса. Изделие имеет диаметр в 1,2 см и округлую форму. Крепятся на небольшой выступ (шестигранник), который оставляет за собой конфирмат. Самоклеящиеся элементы считаются более универсальными и изготавливаются из меламина. Так же имеют округлую форму. Еще одним достоинством заглушек можно назвать их толщину, которая не превышает 0,4 мм и делает их практически незаметными на общем фоне.

Как просверлить отверстие под евровинт

Конфирмат вворачивают в заранее нарезанное отверстие. От того, насколько аккуратно будет выполнена операция, зависит качество фиксации деталей, устойчивость предмета обстановки, длительность его эксплуатации. Перед сверлением подготавливают следующий перечень инструментов и материалов:

• электрическая дрель или шуруповерт;
• бита нужного размера;
• конфирматное сверло;
• линейка или строительная рулетка;
• шило;
• карандаш.

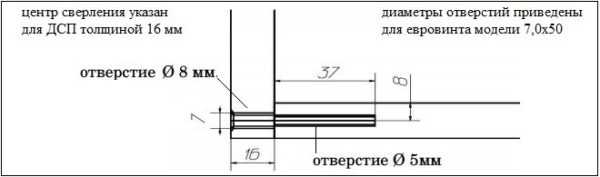

Схема сверления отверстий под евровинт

Разметка места

Качество и прочность сборки зависит от того, насколько тщательно будет выполнена разметка будущих отверстий под еврошурупы. На накладываемой на торец детали выполняют 2 замера: по длине и от края. Первый составляет 5-10 см, второй – 0,8 см при толщине плиты 1,6 см. На перпендикулярно расположенной детали точку сверления отмечают на торцевой части. Здесь соблюдают такое же расстояние по длине (5-10см) и центру (0,8 см).

Разметка должна быть максимально точной, иначе при состыковке на плитах могут появиться лишние выступы или зазоры. Более простым способом получить отверстия считается просверливание 1 детали насквозь, затем через просвет намечают сверлом место для конфирмата в торцевой части 2-й детали.

Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат

В пласт элемента

От края потребуется отметить расстояние, равное 0,8 см, и просверлить отверстие насквозь. Для предупреждения образования сколов под основу следует подложить невостребованный фрагмент ДСП. Далее деталь передвигают, чтобы край находился на весу, затем готовят место, где будут находиться шейка и шляпка евровинта. Дрель в процессе нужно удерживать строго под прямым углом относительно поверхности.

В торце детали

При высверливании прохода под еврошуруп сверло устанавливают перпендикулярно по отношению к поверхности торцевой части детали. При несоблюдении этого правила возможно отклонение сверла от заданного направления и его выход наружу. Для предотвращения накапливания стружки сверло во время рабочего процесса несколько раз вытягивают вверх.

Сверло устанавливают перпендикулярно к поверхности.

В двух одновременно

Самым точным считается метод, при котором 2 детали обрабатываются одномоментно. Но даже малейший сдвиг в ту или иную сторону приведет к нарушению геометрии готового изделия. Для подстраховки закрепляют детали при помощи зажимов, струбцин и прочих приспособлений.

Под шканты

Диаметр сверла для отверстий под шканты должен быть 0,8 см, желательно дополнительно воспользоваться ограничителем глубины, тем самым предупреждая просверливание насквозь. Глубина сверления детали составляет примерно 1 см, в торцевой части этот показатель не должен превышать 2-2,5 см. В процессе необходимо следить за положением инструмента. Если перпендикулярный угол не выдерживать, то в будущем при соединении элементов конструкции могут возникнуть проблемы.
