Особенности установки газлифта на кухонный шкаф

Устройство и установка

Газлифт – это кронштейн, который поднимает и опускает дверцу навесного шкафа и фиксирует ее в открытом положении. Такой механизм для кухни состоит из следующих элементов:

• корпус, с азотом;
• шток, движущийся по корпусу;
• подшипники, которые обеспечивают равномерное движение штока;
• детали, поддерживающие герметичность: втулка, сальник, пыльник, уплотнительный элемент;
• детали крепежа.

Шток крепится на дверце при помощи всех вспомогательных элементов. Бывают разные исполнения. При неправильной установке могут быть перекосы. При этом теряется не только эстетичность, но и функционально механизм не будет обеспечивать своё назначение. Перед установкой нужно выполнить разметку для крепежа. Механизм должен соответствовать конструкции шкафа. Так, если его внутреннее пространство имеет высоту 365 мм, то газлифт должен иметь длину 355 мм.

При установке газлифта основание устройства фиксируется в боковушке шкафа в предварительно намеченном месте. Скоба вкручивается в отмеченное место, а головка лифта защелкивается в скобу.

В некоторых конструкциях основание представляет собой пластину с отверстием, устанавливают на шурупы в боковой части так, чтобы центр отверстия совпадал с нанесенной отметкой. Далее шарнирную головку вставляют в это отверстие и закрепляют. Нельзя деформировать пластину во избежание нарушения работы.

Аналогично производится монтаж на внутренней поверхности дверей. Угол наклона шарнира при этом должен составлять примерно 8 градусов. Проверка правильности направления производится при максимально выдвинутом штоке.

Как отремонтировать газлифт кровати самостоятельно

Самостоятельное выявление дефектов в работе поршневого механизма требует некоторых знаний и умений, иначе устранение неисправности закончится весьма плачевно.

Чтобы понять причину некачественной работы газлифта, нужно, как минимум, вооружиться инструкцией завода-производителя. Или можно посмотреть ролики в интернете по данной теме.

Алгоритм действий включает в себя следующие этапы:

Надо удостовериться в соответствии нагрузки и силовой тяги механизма. Данный пункт в основном касается только что купленных моделей

Важно понимать, что газлифт работает корректно только при полной нагрузке. Поэтому на основание обязательно нужно положить матрас.
Визуальный осмотр правильности установки механизма

При необходимости его полный или частичный демонтаж, подгонка элементов друг относительно друга, ослабление/затягивание крепежных частей.
Полная замена некачественной фурнитуры без опознавательных знаков на проверенную от известных торговых марок.

Если в результате проведенных операций результат остался прежний, рекомендуется обратиться к специалистам.

Сравнение представленной фурнитуры

Говоря о представленной в нашей статье фурнитуре, нужно сказать, что особенной популярность сегодня пользуется именно газлифты

Не случайно именно им мы уделили наибольшее внимание в данной статье

Газлифт

Дело в том, что данные изделия, по сравнению с остальными рассмотренными деталями, обладают несколькими достоинствами, не свойственными остальным представителям данной категории, а именно:

• в них можно встроить доводчики;
• их цена остается демократичной, и позволить себе такую фурнитуру может каждый;
• срок службы данных изделий весьма длителен;
• эксплуатировать газлифты очень удобно, они плавно скользят и тихо работают при правильной установке:
• изделие довольно просто установить самостоятельно, и также самостоятельно демонтировать, если это нужно.

Газлифт — лидер продаж

Кронштейны пружинные, барные и «клик-кляк» характеризуются небольшой стоимостью и надежностью, однако, эксплуатировать их неудобно и чаще всего неприятно из-за шума, необходимости в прикладывании усилий и т.д.

Механизмы с доводчиками, откидные с выносом, а также фурнитура, позволяющая фасадам открываться в вертикальной плоскости — отлично эксплуатируются, приятно смотрятся и также служат долгие года. Однако, их стоимость достаточно высока.

Как установить газлифт на кухонный шкаф?

Газлифты — амортизирующие механизмы, предназначенные для дверей горизонтального открытия. Механизм относится к кронштейнам. суть работы газлифта — амортизация при открывании и закрытии дверок, их удержании.

Механизм помогает открывать и закрывать шкафы без усилий, распахивать дверки полностью, чтобы увидеть, что находится внутри шкафчика.

Газлифт полностью герметичен. Азот закачивается при изготовлении, поэтому при поломке в процессе эксплуатации его невозможно отремонтировать.

Список достоинств лифта можно составить из следующих свойств:

• саморегуляция плавного хода;
• надежная фиксация в открытом состоянии;
• фрикционное и автоматическое открытие;
• крепеж на любой из материалов мебели;
• дверь открывается даже без ручки.

Конструкция газового лифта

Представляет собой конструкцию из следующих компонентов, сделанных из пластика и металла:

1. Втулка.
2. Конус лифта.
3. Внешняя и внутренняя полости.
4. Подъемный шток.
5. Посадочный, внешний и внутренний конуса.
6. Кнопка.
7. Уплотняющий элемент.
8. Газовый клапан.
9. Подшипник.
10. Канал, переспускающий газ.

Как правильно установить газлифт на кухонный шкаф?

В начале работы нужно подобрать инструмент и произвести разметку, закупить газлифты и комплектующие. Газлифты характеризуются разными параметрами и усилием, при котором пружина сжимается.

Устройство должно соответствовать размерам мебели. Обычно размеры мебели стандартные и для нее выпускаются три основных варианта газлифтов по размерам.

Нужно знать максимальное выдвижение штока и длину сложенного механизма.

Усилие сжатия нужно при расчете конструкции для дверок разной массы с учетом всего покрытия и фурнитуры. Величина сжатия пружины нормируется и указана в техпаспорте механизма, измеряется в ньютонах и может быть по величине в 60, 80, 100 и до 140 Н. По весу двери рассчитывается газлифт из расчета килограмма массы двери на 10 ньютонов усилия сжатия.

Способов крепления много. Часто употребляются плоские площадки, монтируемые на боковинах шкафа шурупами и саморезами. Для деревянной мебели используются вкручиваемые держатели.

Какой инструмент понадобится при монтаже?

Необходим набор инструментов — одного не хватит. Если вы хотите произвести установку самостоятельно, вам понадобятся:

1. Метр, линейка или рулетка.
2. Молоток и плоскогубцы.
3. Дрель (лучше электрическая).
4. Отвертка или шуруповерт (последний предпочтительнее).

Шаг 1. Разметка перед установкой

Перед установкой устройства производится разметка в нише шкафа и расчеты, необходимые для установки. Также производится разметка центров мест крепления по обеим сторонам ниши и на дверце.

Шаг 2. Монтажные работы

Установка газлифта на кухонный шкаф осуществляется следующим образом:

1. Вначале закрепляются основания к бокам шкафчика на местах, размеченных ранее.

2. Устанавливаются пластины и скобы с пружинами. Скоба вкручивается, головка газлифта защелкивается прямо на ней.

3. Центр крепления должен совпадать с размеченным, крепится основание в разных вариантах 3-мя или 4-мя шурупами или саморезами. Головка конструкции фиксируется в отверстиях.

Важно! При искривлении пластины лифт не работает. 4. Аналогично производятся действия по закреплению на дверце мебели

Угол наклона шарнира должен быть 8 градусов

Аналогично производятся действия по закреплению на дверце мебели. Угол наклона шарнира должен быть 8 градусов

4. Аналогично производятся действия по закреплению на дверце мебели. Угол наклона шарнира должен быть 8 градусов.

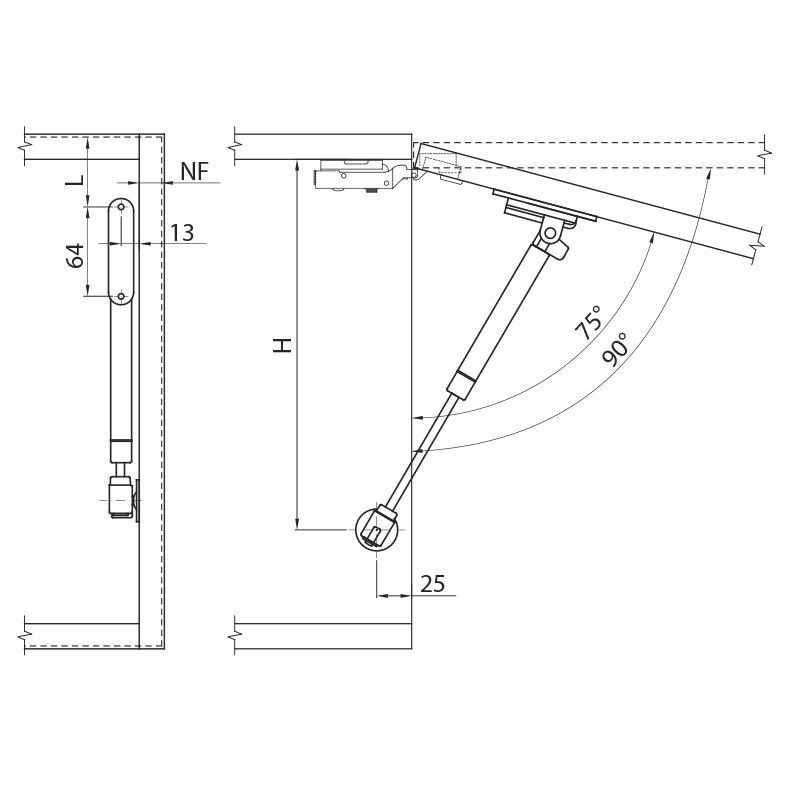

Схема установки газлифта

5 советов по монтажу

В связи с самостоятельным проведением крепления устройства можно предоставить несколько полезных советов:

1. Механизм должен закрепляться на боковины ниши — иначе будет перекос крепления.
2. Дверца в шкафчике должна быть усиленно закреплена с помощью двух дополнительных мебельных петель.
3. Лифты лучше выбирать с усилием до 80 ньютонов, двери большей массы отсутствуют на практике.
4. Фурнитура на дверцах должна быть установлена до установки газлифтов.
5. При монтаже кухонного шкафа он не должен висеть на стене.

Верхние шкафы оснащены газовым лифтом.

Газлифты очень удобны и расширяют функциональность шкафов и другой мебели. Небольшая цена и возможность купить и самостоятельно установить их со стороны фасада дают им преимущества перед другими конструкциями.

Недостаток устройства — отсутствие возможности починить уже установленный газлифт для кухни. В интернете есть много видео и дана полная инструкция, как крепить устройство.

Поставить его можно на шкаф из любого материала.

Механизм, отвечающий за подъем шкафчика в вертикальной плоскости

Механизм подъема фасада антресольного шкафчика в вертикальной плоскости – стильное решение, и, пожалуй, самое дорогостоящее. Действительно, цены на такую фурнитуру могут испугать клиента категории «бюджет», и, несмотря на все свои достоинства не заставят его себя купить, так как порой оснащение кухни подобными деталями может стоить столько же, сколько и пара-тройка шкафчиков из гарнитура для кухни среднего ценового сегмента.

Откидные антресольные шкафчики, дверцы которых передвигаются в вертикальной плоскости — настоящая находка для людей маленького роста

Именно поэтому были придуманы фурнитурные решения, которые обеспечивают подъем шкафчика не в горизонтальной, как обычно, а в вертикальной плоскости. Разумеется, в таком положении вам куда более просто будет достать до дверцы, потянуть ее на себя и без каких-либо проблем закрыть.

Стоимость данной фурнитуры высока и позволить себе ее может не каждый

Ремонт газлифта для кухонной мебели

Газлифт — это герметичная конструкция. Газ закачивается в цилиндр механизма при изготовлении. Такое приспособление не подлежит ремонту, поэтому не стоит вскрывать его самостоятельно. Вся система находится под давлением. При потере герметичности газлифт не будет справляться со своими функциями. Чтобы избежать неприятных явлений, для ремонта лучше пригласить специалиста. Герметичная система даже может взорваться.

Однако бывают незначительные дефекты при эксплуатации: крепления газлифта могут расслабиться в процессе эксплуатации. Дверцы при открывании начинают скрипеть. Для устранения дефекта нужно их подтянуть. Другой вариант избавления от неприятного скрипа: смазывание деталей. В заключении нужно отметить, что к газлифту надо относиться очень бережно, так как механизм ремонту не подлежит, и при поломке придётся выкинуть дорогостоящее устройство и поставить новое.

Правила установки

Грамотно установленный газлифт будет приятным и безопасным для использования, а также прослужит длительное время. Если планируется самостоятельно заниматься данным вопросом, то непременно предварительно изучается инструкция. Как установить конструкцию? Для этого выполняются последовательные действия:

• приобретаются газлифты, причем для одного фасада требуется два этих элемента;
• установка производится совместно с петлями, причем они могут быть накладными или внутренними, а также полунакладными;
• подготавливается два амортизатора для одного фасада;
• если используемые газлифты обладают маркировкой больше 100N, то требуется надежное и усиленное крепление шкафа к стене помещения;
• монтаж газлифта производится исключительно после прикрепление всей фурнитуры;
• не допускается выполнять работу, если шкаф уже прикреплен к стене;
• установка производится в горизонтальной независимой мебели;
• если требуется увеличить угол открывания, то смещается специальное отверстие, предназначенное для основного крепления;
• сначала устанавливается в нужном участке петля;
• выполняется монтаж самого газлифта в соответствии с местом расположения мебельной петли.

Чтобы учесть все особенности данного процесса, рекомендуется предварительно тщательно изучить видео инструкцию установки.

Сбор газлифта

Крепление деталей

Монтаж бесшумных фасадных подъемников

Газлифты устанавливаются совместно с мебельными петлями для откидных фасадов.

Сначала делают разметку для петель. Прикручивают их к корпусу и дверце.

Затем размечают места креплений подъемников.

Газлифты поставляются с креплениями – для штока и гильзы.

Один крепежный элемент прикручивают к стенке корпуса, другой – к фасаду, у самого края.

К установленным креплениям фиксируют подъемник. Простым вдавливанием, защелкиванием или прикручиванием.

Проверяют работоспособность устройств.

Чтобы подъемники сработали, фасад чуть приподнимают, далее газлифты открывают его самостоятельно.

Для закрывания так же, прикладывают небольшое усилие, слегка надавливают на фасад, далее он плавно опускается без какого-либо воздействия.

Бесшумные, надежные, долговечные устройства. Фиксируют дверцу в открытом положении, исключают резкое открывание, закрывание с ударом. И цену мебельных газовых лифтов сложно назвать высокой.

Применяются не только для подъема фасадов, также в трансформируемой мебели, откидных кроватях.

Что собой представляет

Газлифт для кровати — приспособление, облегчающее подъем верхней части конструкции без лишних усилий. Принцип работы этого небольшого устройства аналогичен функционированию автомобильного амортизатора. Основными составляющими изделия являются:

1. Цилиндр с газом (практически всегда применяется азот). Нужно учитывать, что внутри цилиндра высокое давление, поэтому ремонтировать или разбирать его собственноручно не стоит.
2. Поршень со штоком — эта деталь способствует передаче усилия, возникающего в ходе работы изделия.
3. Масляный глушитель (может быть выполнен и из резины). Прокладка, основная задача которой — прекратить колебания, возникающие в ходе функционирования газлифта.
4. Фиксаторы. Пластины из прочной стали, при помощи которых газлифт фиксируется к корпусу кровати.

Многие фирмы оснащают свою мебель газлифтами не только для того, чтобы владельцу было удобно хранить и искать разные вещи. Постели, дополненные подобным устройством, обеспечивают анатомически правильное положение позвоночника во время отдыха. Также у них нет стыков и швов, которые часто вызывают дискомфорт. К другим преимуществам изделия можно отнести:

1. Простоту конструкции.
2. Поскольку подъемник собран всего из нескольких элементов и работает за счет давления, он имеет доступную стоимость.
3. Легкий монтаж.
4. Надежность и долговечность — каждое изделие рассчитано примерно на 20 000 подъемов.
5. Отсутствие шума во время работы.
6. Устройство полностью безопасно для здоровья.

Что касается слабых сторон кроватей, оснащенных газлифтом, то их всего 2. Если приобрести постель с пружинами в верхнем блоке, для поднятия элемента потребуется прикладывать много усилий. Второй недостаток — газлифты, выдерживающие большие нагрузки, стоят дорого.

Что такое кухонный газлифт?

Используемые в кухонной мебели газовые лифты имеют вид подъемного механизма, основная функция которого заключается в удержании и открывании дверей шкафов. Благодаря кухонному газовому лифту двери навесных шкафов могут открываться наверх без лишних усилий. Широкое применение этого приспособления в мебельном производстве получили благодаря следующим преимуществам:

• Надежная фиксация открытой двери в верхнем положении. За счет этого можно одним усилием открывать сразу несколько шкафов;
• Плавное открывание двери с возможностью самостоятельной настройки механизма;
• Полное отсутствие шума во время работы механизмов;
• Нет необходимости устанавливать на дверцы ручки;
• Срабатывание механизма происходит за счёт легкого нажатия руки.

В основе работы этого приспособления лежит довольно простой принцип, обеспечиваемый срабатыванием газовой пружины и гидравлического амортизатора.

Когда дверца смещается относительно начального положения на 10 ° , срабатывает механизм мебельного газлифта, который автоматически открывает дверь на рабочий радиус 90 ° . Сам механизм управления работы двери имеет сложное устройство и включает в себя следующие элементы:

• цилиндрический корпус;
• поршень;
• втулку;
• клапан;
• шток;
• подшипники скольжения;
• сальник;
• пыльник;
• уплотнение.

Благодаря продуманной конструкции поддерживается полная герметичность цилиндра, который еще в цехах производителя заполняется азотом, обеспечивающим требуемое давление в момент зажатия. Приспособление имеет неразборную конструкцию, поэтому отремонтировать его нельзя.

Критерии выбора

Выбирая мебельный газлифт, стоит учитывать два самых важных параметра: силу сжимания и габариты двери, куда будет прикреплено устройство. Чтобы держать 1 кг нагрузки, понадобится сила в 10 Ньютон. Узнав массу дверцы, можно определить нужную величину. Большая часть производителей создает приспособления с нагрузкой 50–150 Ньютон. Помимо веса, очень важны размеры двери. От этого зависит максимальная длина мебельного газлифта. Чем большего размера требуется пружина, тем шире необходим корпус.

От газового подъемника зависит использование пошаговой или автоматической конструкции дверей. Первая отличается наличием ручек на фасаде. Вторая подразумевает, что створка будет открываться по активированию кнопки, а затем через конкретный промежуток времени автоматически закроется. Чтобы добиться такого эффекта, внутрь мебели встраивают электропривод. Девайсы идеально подходят людям, забывающим закрывать за собой дверцы шкафов.

Самостоятельная установка газлифта на кухонный шкаф

Подъемный механизм газлифт для кухни крепится при помощи пружинной скобы

Нынешние газовые лифты создают удобство, комфортные условия на кухне. Сроки эксплуатации устройства зависят непосредственно от правильности установки. Процесс монтажа не отличается сложностью и легко производится самостоятельно.

Основные правила установки:

• на одну дверцу лучше устанавливать два газлифта, чтобы со временем она не перекосилась;
• механизмы с усилием более 100 Ньютон применяют не часто, только для больших и тяжелых фасадов, а такие встречаются редко;
• дверца с механизмом подъема регулируется петлями, которыми она приделана к коробу. Петли могут быть накладные или полунакладные;
• до того, как собрать короб, на его бока следует установить крепления для фурнитуры – на уже собранном коробе это сделать сложнее;
• крепеж газлифта к фасаду производится, когда вся отделка выполнена, а прочая фурнитура уже закреплена;
• автоматический подъемник устанавливается согласно инструкции.

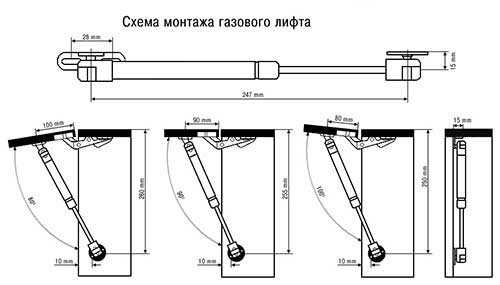

Схема монтажа газового лифта

Для установки газового лифта потребуется дрель, шуруповерт, отвертка, рулетка, линейка, молоток, плоскогубцы, карандаш. Вначале проводятся замеры и разметка отверстий. Располагать механизм на стенках шкафчика можно как угодно. До начала установки следует определить угол открытия створок: чем ближе точка монтажа креплений к переднему краю боковины, тем угол открытия двери больше.

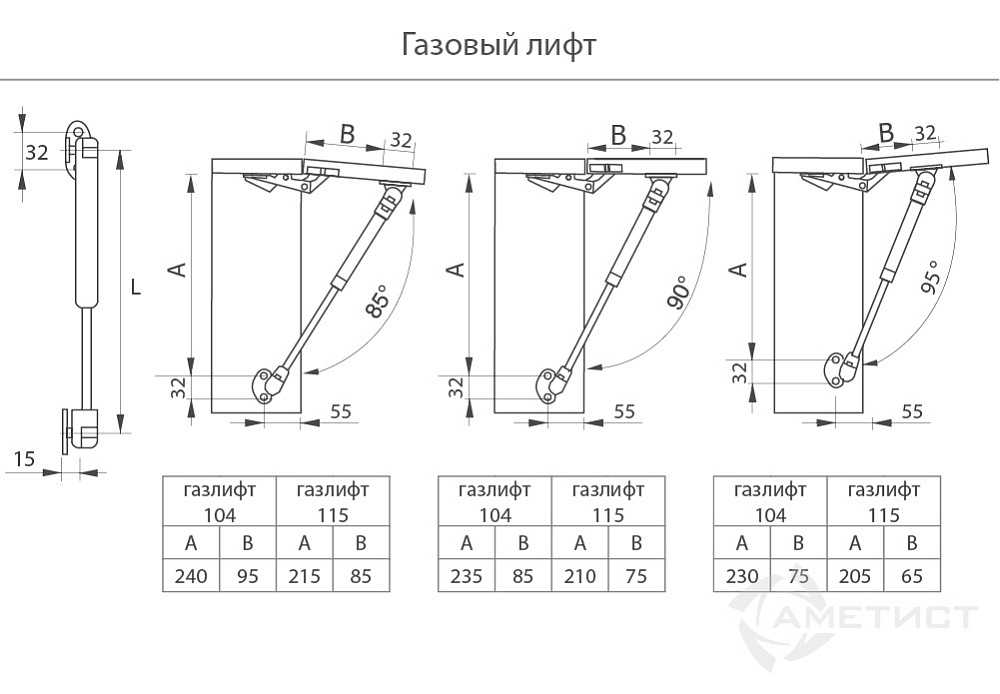

Газовые лифты различаются по размерам, техническим характеристикам и др.

Конструкция и устройство автоматического и фрикционного лифта

По методу крепления.

• С использованием скобы-пружины. Простой способ, при котором устройство монтируется на головку крепежных элементов. Это делается с помощью одного нажатия, специальные знания, инструменты не нужны.
• С применением пластины. Крепление тоже не сложное, выполняется на шурупах.

Как установить газлифт

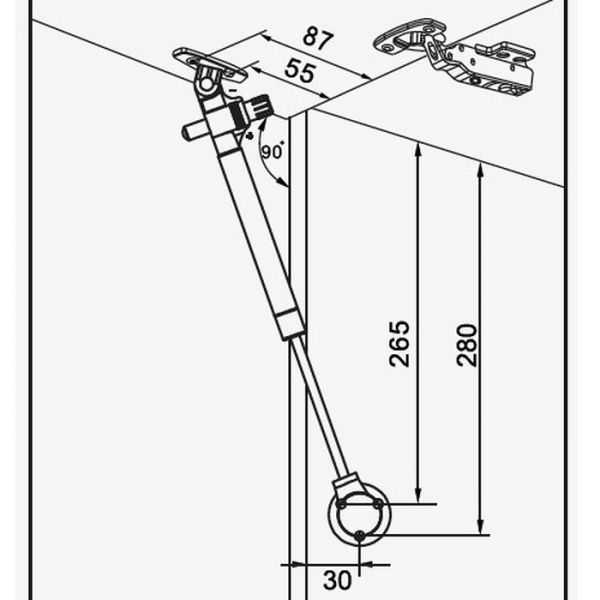

Газлифт крепится за боковину и фасад. В частности круглая деталь со втулкой к внутренней части боковины, а крючкообразный продолговатый крепёж к фасаду. На них защёлкивается сама втулка с азотом. Всегда ставлю газлифты баллоном вверх.

Укладываем фасад внутренней частью верх. Отмечаем со стороны петель вниз 90 мм, от края 22 мм. Это центр крепления крючкообразной детали, крючком во внутрь фасада. Размер 22 мм для боковины шкафа, толщиной 16 мм, плюс зазор

Важно не меньше 16 мм

Укладываем на столе, внутренней частью верх, боковину. Отмечаем от верхнего торца вниз 270 мм, от лицевого торца во внутрь 10 мм. Это центр крепления первого самореза на круглом крепеже. Ещё два располагаются выше и ниже внутри детали, относительно первого самореза.

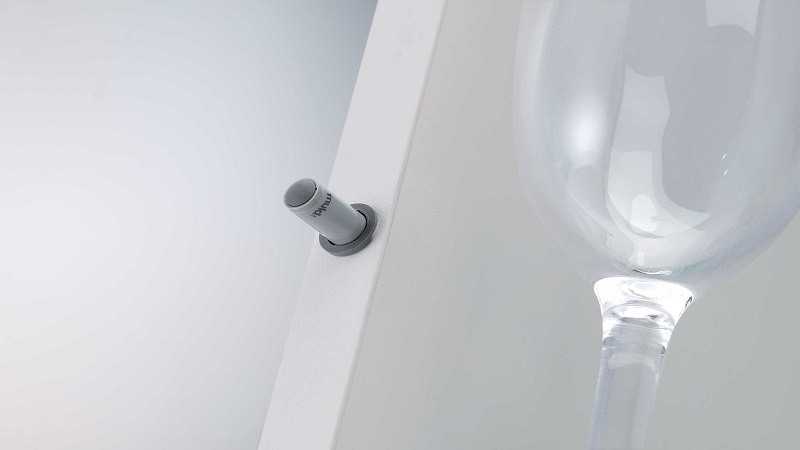

После установки газлифта не забудьте поставить демпфер. Накладной или врезной значения не имеет. Он смягчит удар фасада о торец шкафа, во время закрывания. Без него хлопок будет приличный. Достаточный для того, чтобы Вы подпрыгнули на диване в другой комнате. 🙂

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Как снять газлифт

При внимательном рассмотрении Вы заметите на концах втулки фиксирующие скобки или усики. Они надёжно охватывают шарообразные края обоих крепежей. Для того, чтобы одеть втулку достаточно небольшого усилия и фиксация произойдёт после щелчка.

Снять втулку голыми руками не получится. Для этих целей необходимо вооружиться прямой отвёрткой. Следует подцепить скобку и потянуть её в верх. Она спрыгнет с крепежа и втулка освободится. Будьте осторожны усики частенько улетают из рук, потом их сложно найти.

Регулировка газлифта

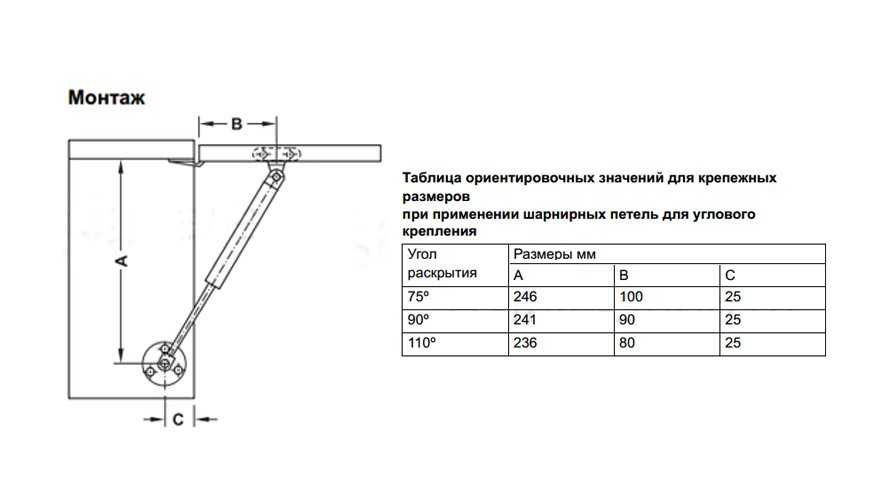

Существует 3 положения фасада в открытом состоянии – 90°, 70°, 110° относительно боковины шкафа. При небольшом росте, бывает сложно дотянуться до дверки, чтобы её закрыть. Или приходится заглядывать под дверцу, чтобы достать нужные вещи.

Для этого следует изменить разметку крепежа на фасаде. Чтобы фасад в открытом состоянии имел положение 70° от верхнего края отмечаем 100 мм вниз до центра крепежа. Положение 90° – 90 мм. Положение 110° – 80 мм. Погрешность 5°-10° .

Есть возможность отрегулировать угол наклона точнее. Такая необходимость возникает при расположении подобных фасадов в ряд. Баллон газлифта имеет внутреннюю резьбу. Проворачивая его мы поднимаем или опускаем фасад.

Как правильно подобрать нагрузку газлифта

Хочу обратить Ваше внимание на маркировку подъёмных механизмов – 50, 60, 70, 80, 100, 120. Эти цифры означают давление в баллоне

Т.е. силу с которой они будут поднимать дверцу. Нельзя ставить “сильные” механизмы на лёгкие фасады.

Стандартная высота шкафа 720 мм, пополам 360 мм – стандартная высота для фасада с верхним открыванием. Рассмотрим нагрузку газлифтов на фасады со стандартной высотой. При изменении ширины меняется вес дверцы, соответственно подбираем газлифт.

• До 650 мм – нагрузка 50
• До 800 мм – нагрузка 60, 70
• До 1000 мм – нагрузка 80, 100 по 3 шт.

Значения и соответствия примерные для МДФ фасадов. Иногда не попадаю в необходимый элемент, потому, что мебель изготавливаю индивидуально и из различных материалов. Но для меня не сложно поменять газлифт, чтобы получить лучший результат.

Есть ещё один момент на который следует обратить внимание. При использовании “сильных” газлифтов (больше 80), следует усиливать крепление верхнего горизонта к которому крепятся петли

В закрытом состоянии нагрузка на деталь происходит серьёзная.

Теперь Вам известно то же, что знаю я. Вы способны установить подъёмный механизм без лишних отверстий. Система очень проста и не требует умственных усилий. Выполняйте мои инструкции и у Вас получится идеальный монтаж газлифта!

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас,эксперт в мебельных вопросах

Ре́кун Дмитрий.

Газлифты можно встретить на любой современной кухне, где установлена корпусная мебель. Они используются в шкафах, фасады которых открываются наверх и фиксируют дверцы в открытом положении. Газлифт мебельный представляет собой подъемник с поршнем и цилиндром, содержащим инертный газ. Газ препятствует резкому сжатию и разжиманию пружины в подъемнике, создавая эффект амортизации. Простая и эффективная конструкция нашла широкое применение в различных областях промышленности.
