Особенности изготовления диванов своими руками, мастер-классы

Делаем детали

Все детали нужно делать строго по чертежам. Начать, пожалуй, лучше всего с подлокотников – заодно можно попрактиковаться в работе с инструментом. Следует помнить, что они должны быть абсолютно симметричными. Единственное различие – куда направлен сборочный болт.

Каркас

Основная часть дивана – каркас, к которому крепятся подлокотники и мягкая часть. Работу лучше выполнять в таком порядке:

1. Соберите каркас из четырех полос фанеры (верхней, нижней, передней и задней стенок, а также семи брусков).
2. Последний седьмой брус поставьте близко к задней стенке.
3. Высверлите в нем отверстие под крепежные болты.
4. Установите и зафиксируйте болты со стороны шляпки деревянными накладками толщиной 5-10 мм.
5. Сверху каркас обшейте ДВП.
6. Оклейте конструкцию поролоном (не забудьте оставить припуск 0,5 см).
7. Обтяните все это тканью (припуски по срезам должны составлять не менее 5 см с каждой стороны).
8. Сделайте боковины.
9. Высверлите во внутренних боковинах отверстия под болты.
10. Оклейте их поролоном.
11. Установите боковины, закрепив по углам саморезами.
12. Каркас сверху обшейте листами ДВП.

Мягкие части

Для начала нужно сделать из ДВП отдельные каркасы всех трех частей:

1. Положите каркасы задней и передней частей спинки рядом.
2. К соприкасающимся брусьям прикрутите с внутренней стороны рядом с углами бруски — делать это лучше саморезами.
3. Наметьте и высверлите посадочные отверстия – в них будут ставиться петли.
4. Оклейте листы ДВП поролоном – толщина его составляет примерно 10 мм, но можно взять и более тонкие листы, склеив их в несколько слоев.
5. Наметьте отверстия под механизм трансформации – они находятся на боковых сторонах сиденья и передней части спинки.
6. Высверлите отверстия.
7. Обтяните каркасы тканью (можно оклеить синтепоном и сделать чехлы).

Ящик и другие приятные мелочи

Ящик для постелей делается из досок:

1. Приготовьте 4 доски одинаковой толщины, длина и ширина соответствуют размерам на чертеже.
2. Соберите короб, соединив доски по углам будущего ящика вертикальными брусками.
3. Измерьте диагонали короба — они должны быть равны.
4. Закрепите ребро жесткости – оно находится посередине.
5. Прикрепите дно из ДВП (саморезами небольшой длины).
6. По углам прикрутите колесики.
7. Разметьте отверстия для механизма трансформации.
8. Сделайте фасадную панель – обтяните ее тканью и прикрепите к передней стенке ящика.
9. Соедините друг с другом 2 направляющие, по которым будут двигаться колесики — это делается с помощью двух досок.
10. Проверьте, насколько параллельны направляющие.
11. Обтяните заднее ребро жесткости тканью.

Сборка

Все детали готовы? Отлично! Настал момент собрать диван и оценить результаты своего труда:

1. Прижмите друг к другу заднюю и переднюю части спинки.
2. Скрепите их петлями.
3. Петли зафиксируйте саморезами.
4. Передние части спинки и сиденье соедините механизмом трансформации (он крепится болтами).
5. Переверните готовую мягкую часть тыльной стороной вверх.
6. Сверху уложите ящик.
7. Прикрепите ящик к механизму трансформации.
8. К нижним частям подлокотников прикрепите саморезами поперечины между направляющими.
9. Переверните диван, не прикрепляя пока подлокотников.
10. Сложите конструкцию.
11. Закатите свое творение на направляющие.
12. Болты, которые торчат из подлокотников, притопите в задней части спинки.
13. Прикрепите к задним стенкам подлокотников ребра жесткости.

Пошаговая инструкция

Если сравнивать несколько видов изделий, можно сделать вывод, что изготовить эту модель намного легче, чем другие. Собрать фабричное изделие и вовсе не составит труда. Вместе с ним в комплекте предоставляется инструкция по сборке дивана типа аккордеон, а также все необходимые детали. Следуя шаг за шагом, новичок с легкостью соберет мебель. Весь процесс разделяется на два этапа: конструирование спального места и сборка каркаса.

Пошаговая инструкция по сборке дивана-аккордеона:

Привезли со склада
Подготовили детали
Раздвигаем каркас и укладываем матрас
Матрас фиксируем лентами к каркасу
Фурнитура для подлокотников
Прикручиваем к подлокотнику держатели с барашками
Вставляем держатели в пазы трансформации
Одеваем спинку дивана на пластиковые соединительные элементы

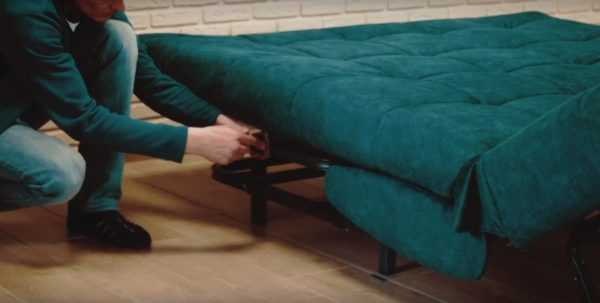

Ставим диван в положение, в котором можно дотянуться до барашка
Затягиваем барашек регулирования
Собранный диван-аккордеон

Перед тем как разобрать диван-аккордеон для перевозки необходимо подготовить: плоскую отвертку, ключи на 10, 12, 13 и 14, пакеты, пленку или скотч для упаковки. Сначала мебель отодвигают от стены в центр помещения, снимают чехлы. С помощью ключей откручивают винты, которые соединяют боковые части с задней.

Далее, отсоединяют изголовье, вынимая его из пазов и выкатывая раму на коробе. Сидение поднимают, откручивают крепление или зажимы и снимают бельевой ящик. После того как удалось разобрать диван-аккордеон для транспортировки, наступает этап упаковки. Боковые части, ящик для белья, механизм трансформации и матрас оборачивают в пленку отдельно друг от друга. Болты и крепления отправляют в пакет.

Диван-аккордеон имеет удобную конструкцию, которая очень компактна и легко раскладывается. Разложив его, можно получить комфортное спальное место, которое позволит полноценно отдохнуть.

Отодвигаем диван от стены
Снимаем подушки и чехлы
Отсоединяем изголовье
Отвязываем ленты матраса от конструкции
Снимаем матрас
Ключами откручиваем винты креплений
Откручиваем крепления
Снимаем бельевой ящик
Разобранные части оборачиваем пленкой
Болты и крепления складываем в пакеты

Популярные модели дивана аккордеон

Диван аккордеон «Барон» — является ярким образцом изящной модели дивана. Отличается объемными формами, традиционными расцветками, округлыми боками и некоторой нейтральностью. В данном образце соединились оригинальность  дизайна и функциональная продуманность, что позволяет ему вписываться в любой интерьер современности. Диван аккордеон «Барон» — это позитив и торжественность!

Диван аккордеон «Глория» — уютный, комфортный, мягкий…. Глубина спального места составляет – 2000 миллиметров, ширина – 1600 миллиметров, а высота – 480. Имеет изящный вид, его корпус весь покрывается плавной драпировкой с соответствующими модерновыми линиями. Выглядит уютно и достаточно стильно.

На самом деле, выбирать диваны аккордеоны – это одно удовольствие! Бесконечность расцветок, форм, габаритов… все завораживает….

Пошаговая инструкция

Пошаговые работы, позволяющие без труда собрать диван аккордеон:

1. Конструкция максимально простая, с ней сможет справиться любой. Состоит диван из 2 частей, при этом одна из них является спинкой и каркасом, а вторая представляет собой раскладную часть-гармошку, в сложенном состоянии она используется как сиденье, а в разложенном — как ложе для кровати. Название дивану дал именно такой механизм, который внешне похож на аккордеон. Каркас делается из металла, для него применяются прочные и легкие трубки. Спинка крепится на каркас неподвижно, боковые части в сложенном состоянии выполняют роль подлокотников, не изменяют своего положения. Можно использовать для них обычные доски или ДСП, чтобы уменьшить затраты на работу.
2. Обязательно составляется чертеж будущего дивана. Затем на его основании собирается каркас. Раскладывающаяся часть представляет собой выдвигающийся короб с направляющими. На параметры короба приходится 1/3 от общего размера ложа в разобранном состоянии. Для этого сбивается четырехугольник из досок, на дно прибивается лист фанеры. Короб после сборки можно использовать в качестве ящика для постельного белья или подушек. На дно ящика крепятся колесики, а по бокам — специальные металлические направляющие.
3. Каркас собирается из панелей ДСП и фанеры. Это конструкция из спинки будущего дивана и боковых частей, которые будут выполнять роль подлокотников в собранном состоянии. Собирать конструкцию необходимо с учетом того, что вся она будет обшиваться тканью и мягкой набивкой в виде листа поролона. В нижней части каркаса крепятся ножки и дно, оно будет находиться немного ниже, чем днище второй части дивана.

Чтобы собрать диван аккордеон, понадобится специальный матрас.

Он состоит из 3 частей, которые между собой будут крепиться куском обивочной ткани.

Это даст возможность легко складывать и раскладывать конструкцию. Матрас лучше всего заказать на любой мебельной фабрике, так как создать своими руками пружинную систему будет трудно. Далее выполняется общая обтяжка конструкции, выдвижная часть саморезами укрепляется на каркасе.

Диван-аккордеон — это удобная раскладная конструкция, которая в сложенном состоянии выполняет роль удобного кресла. После раскладывания она превращается в компактный комфортный диван, на котором можно с удобством отдохнуть. Вариантов подобных диванов много, можно с легкостью выбрать именно ту схему, которая максимально подходит для общей обстановки и размеров комнаты.

Видео на тему “Смазка механизма “аккордеон” в процессе сборки дивана”

При покупке мебели необходимо учесть сколько места вы можете под нее отвести. Для небольших квартир лучше всего подойдет такой диван, который легко раскладывается. Таким предметом мебели станет диван-аккордеон. Он идеально впишется в интерьер спальни, гостиной, а также детской комнаты. Данная статья призвана ответить на вопрос, как собрать диван аккордеон в домашних условиях с помощью подручных средств.

Подлокотники

Проще всего изготавливаются подлокотники прямоугольной формы, их можно сделать достаточно широкими. Подлокотники полностью симметричны и различаются только направлением болта для сборки элементов. Последовательность работ:

1. Сборка каркаса из 4 полос фанеры (верх, низ, передняя, задняя стенки) и 7 вертикальных брусьев, 7-й брус устанавливается ближе к задней стенке каркаса, в нем высверливается отверстие под болт. Болт сразу устанавливается на место и фиксируется со стороны шляпки.
2. Оклейка каркаса поролоном (припуск по краям по 0,5 см).
3. Обтяжка тканью (припуск минимум по 5 см, для модели с утяжками больше).
4. Изготовление, оклейка поролоном, обтяжка боковин из ДВП (во внутренней боковине сразу высверливается отверстие под болт).
5. Установка боковин в корпус, фиксация саморезами по углам.

С чего начинать работу?

Диван книжку, как впрочем, и многие другие модели, нужно начинать собирать с нижней его части, которая считается опорой. Обязательно заранее прикрутить все колесики и ножки, иначе потом сделать это будет очень проблематично. После сборки основы, следует переходить к остальным частям, но собрать их нужно каждую по отдельности и только после этого прикреплять к основной части.

Некоторые изготавливают диван еврокнижка своими руками и, стоит отметить, это довольно сложный процесс

Но самодельные варианты не имеют аналогов, что очень важно в наше время. Самостоятельно собранный диван точно останется единственным в своем исполнении, а оригинальное декорирование позволит ему еще более гармонично вписаться в интерьер помещения

Сборка и подготовка к использованию

Собрать диван типа «аккордеон» самостоятельно совсем не сложно. Более того, многие, кто увлекается изготовлением изделий своими руками, отмечают, что и сделать такой диван проще простого по сравнению с остальными моделями. Для того чтобы сконструировать такую модель, нужно запастись металлическим каркасом, панелями ДСП или досками, материалом для обивки и наполнения, а также крепежными элементами. Что касается сборки покупного дивана, то и здесь нет ничего сложного.

Вместе с деталями мебели в обязательном порядке идет и инструкция, следуя пошаговым указаниям в которой, можно собрать эту модель дивана очень быстро. Конечно, вариации сборки могут немного отличаться в зависимости от подтипа дивана, но все же в общих чертах технология остается одной и той же.

В целом, весь процесс сборки можно разделить на два этапа:

• конструирование каркаса;
• сборка спальных элементов.

Рассмотрим поэтапно процесс сборки одной из моделей дивана-аккордеона.

Шаг 1. Как правило, диван такого типа из магазина доставляют в частично разобранном виде. То есть отдельно будут привезены подлокотники, матрас, а также сама каркасная конструкция с собранным механизмом трансформации. Необходимо первым делом распаковать диван и освободить его от упаковочных элементов.

Шаг 2. Далее нужно взять каркасную часть и разложить ее, раздвинув до полностью разложенного состояния.

Шаг 3. Затем на поверхность каркаса нужно уложить матрас. Он оснащен специальными лентами-липучками, которые помогут надежно закрепить его на каркасной части.

Шаг 4. При помощи лент-липучек нужно зафиксировать матрас на каркасе. Для этого нужно в обязательном порядке закрепить его на основе каркаса в местах сгибов матраса, а также зафиксировать матрас на краях каркаса. Использовать нужно все липучки – только так удастся добиться надежной фиксации мягкой части.

Шаг 5. Теперь нужно заняться установкой подлокотников. Для этого процесса необходимо снять фиксирующие и регулирующие элементы подлокотников с основного каркаса по бокам, а также достать из упаковки прилагаемую фурнитуру. Также потребуется ключ на 10.

Шаг 6. Необходимо установить и закрепить держатели на подлокотниках дивана в специально обозначенных местах.

Шаг 7. Когда все держатели будут зафиксированы на подлокотниках, нужно вставить их в специальные пазы трансформации.

Шаг 8. На подлокотниках также имеются пластиковые соединительные элементы. На них требуется надеть спинку дивана. Они помогут дополнительно притянуть подлокотники друг к другу.

Шаг 9. Теперь нужно перевести диван в такое положение, чтобы рукой можно было дотянуться до регулировочного барашка, расположенного между подлокотником и ложем.

Шаг 10. Далее барашек требуется затянуть до упора. Диван полностью собран, осталось только проверить его способности трансформации и, если все хорошо, поставить его на выбранное в квартире место.

Рассмотрим и более усложненную версию сборки, где необходимо также дополнительно собрать механизм трансформации.

Шаг 1. В данном случае нужно сначала закрепить на подлокотниках-боковинах специальные кронштейны. Фиксация производится при помощи болтов, винтов и шайб.

Шаг 2. Теперь можно собирать каркас. Требуется установить маленькие и большие опоры, фиксируя их на винты и гайки, а также установить специальные флажки на механизм трансформации.

Шаг 3. После этого нужно установить пружины на опору механизма, а затем – и заглушки на штанги.

Шаг 4. После этого, когда основная часть дивана собрана, можно установить подлокотники, прикрутив их к основе дивана, используя гайки.

Шаг 5. Остается только установить спинку дивана и все, изделием можно пользоваться. Главное – перед использованием протестировать его и убедиться, что механизм раскладывания функционирует правильно.

Видео – Сборка дивана-аккордеона (3 части)

Прочитав материал, можно понять, что собрать, да и разобрать при необходимости диван-аккордеон можно легко и вполне получится справиться самостоятельно, не привлекая на помощь профессиональных сборщиков мебели. Не везде эта услуга бесплатна, и самостоятельная сборка позволит уберечь семейный бюджет от излишних трат. Главное – действовать внимательно, не торопясь и четко по инструкции.

Как упаковать?

Перед тем как перевезти диван на новое место после его разбора, необходимо подумать об упаковке. Это позволит уберечь обивку от загрязнений и повреждений. Кроме того, данный момент важен для деревянных элементов, товарный вид которых очень важен. Процедура упаковки не вызывает сложностей, однако, при этом имеется ряд рекомендаций. Лучшими материалами для упаковки выступают картон, пленка из полиэтилена, пузырчатая пленка. Закрепить их можно обычным скотчем.

Нужно учитывать, что упаковывать каждую деталь требуется отдельно. Ребра и твердые углы необходимо проложить картоном, а мягкие поверхности обернуть пленкой. Каждый слой фиксируется скотчем. Крепежные элементы помещаются в специально подготовленную емкость, которую нужно плотно закрыть. Это поможет быстрее собрать диван, так как все необходимое окажется под рукой. Если выполнить все действия правильно, дивану не страшны будут грязь и влажность. Он спокойно перенесет не слишком аккуратное внешнее воздействие.

Как разобрать?

Разбирается раскладной диванчик довольно просто.

• Перед началом разборки конструкции надо взять плоскую отвертку, все те же ключи (на 10, 12, 13 и 14). Если вы планируете перевести или перенести мебель на другое место, понадобятся пакеты, защитная пленка или упаковочный скотч.
• Сперва изделие понадобится аккуратно отодвинуть от стены. Далее надо убрать чехлы. Используя ключи, надо открутить винты, что соединяют боковины и часть, что находится сзади.
• Отсоединяется изголовье мебели – его надо вынуть из пазов, выкатывая рамную основу на коробе.
• Сиденье понадобится приподнять. Далее откручивают все имеющиеся крепления и зажимы в конструкции, убирают ящики-хранилища для постельных принадлежностей.
• Когда изделие с системой «аккордеон» получилось разобрать, его надо упаковать, особенно если мебели предстоит дальнейшая транспортировка.

Если есть необходимость в правильной упаковке разобранной мебели, то следует придерживаться такого плана действий.

Подлокотники и ящик для хранения вещей, раскладной механизм и матрас надо аккуратно обернуть пленкой.
Оборачивая все составляющие мягкой мебели, важно, чтобы они все лежали отдельно. Не рекомендуется оборачивать пленкой сразу несколько деталей дивана-аккордеона.
Все болты и крепеж уберите в отдельный пакетик.

Осмотритесь на месте

Диван (или двухъярусная кровать) не самый сложный по самостоятельной сборке вид мебели. Для начала освободитесь от ненужных компонентов – упаковочной пленки и перевязочных лент. Перенесите все части дивана туда, где он впоследствии и будет стоять собранным (предварительно убрав оттуда все лишнее, вам должно быть удобно работать). После этого разложите все элементы дивана, положив рядом друг с другом одинаковые.

Разложите все детали для облегчения работы

Отдельно положите металлические детали механизмов дивана. Проверьте комплектацию фурнитуры и количество саморезов и болтов (если не указано их общая цифра – почитайте самостоятельно по руководству для сборки).

Возможные проблемы

Многие люди, решившие самостоятельно собрать мягкую мебель с механизмом «аккордеон», сталкиваются с определенными проблемами в ходе проведения указанных работ. Причем это касается как фабричных, так и самодельных мебельных конструкций.

Домашний мастер, особенно если не имеет достаточного опыта, может столкнуться с некоторыми недочетами.

Может показаться, что мебельная конструкция плохо собирается. Такая проблема чаще всего имеет место в случаях, когда пользователь пренебрег изучением инструкции по сборке фабричного изделия. В сопроводительной документации и руководстве могут «таиться» многие нюансы и особенности указанного процесса, не зная которых нормально собрать диван не удастся. Именно поэтому обязательно нужно изучать инструкцию со всеми схемами, что идет в наборе с покупной мебелью.

Нередко люди, делающие такие конструкции самостоятельно, стараются сделать более вместительные ящики для хранения белья. Не стоит этого делать, поскольку обычно из-за особенностей механизма «аккордеон» отсеки-хранилища выполняются совсем небольшими.

Одна из главных ошибок домашнего мастера при сборке подобной мебели – торопливость. Диван-аккордеон необходимо собирать спокойно не торопясь. При этом не рекомендуется делать слишком резкие движения

Важно соблюдать аккуратность, чтобы ни одна из частей мебельной конструкции не пострадала.

В редких случаях при сборке страдает фурнитура мебели. В такой ситуации ничего не остается, кроме, как отправиться в магазин и купить новые подходящие элементы.

Материалы и инструменты для сборки конструкции

В открытом доступе есть много схем и чертежей, с которыми сборка дивана с механизмом трансформации аккордеон станет намного проще. Нужно только подставить свои размеры, которые определяются в зависимости от площади помещения и отведенного места для изделия. Кроме того, учитываются габариты спального места. Прежде чем выбирать схему, рекомендуется определиться с конструкцией изделия.

Опорой для матраса может служить оснащенный ламелями каркас из металла или из ДВП и бруса. Создать диван-аккордеон своими руками с металлическим каркасом без определенных навыков сложно. Поэтому чаще всего домашние мастера выбирают вариант из дерева. Изделие, изготовленное с деревянным каркасом, имеет следующие детали:

• мягкий матрас, состоящий из 3 элементов: передней и задней части спинки, сидения;
• 2 подлокотника;
• ребра жесткости, которые соединяют боковины сзади;
• ящик для хранения постельного белья, подушек, одеял;
• колеса;
• направляющие, которые позволяют выдвигать конструкцию.

Создавая схему будущей мебели, мастер должен учесть ряд моментов:

Форма подлокотников: прямая или сложная

Кроме того, важно решить будет этот элемент мягким или твердым.
Высота спинки в разложенном виде.
Наличие или отсутствие ящика для белья на колесах.. Опираясь на схему, создается чертеж

В нем указывают размеры каждой детали. Также на этом этапе определяют характеристики материала и его количество

Опираясь на схему, создается чертеж. В нем указывают размеры каждой детали. Также на этом этапе определяют характеристики материала и его количество.

Для мебели стандартного размера понадобятся:

• подлокотники – ДСП (2,5 см) или фанера (1 см) для каркаса, брус с сечением 2,5 х 5 см, оргалит;
• фанера для фасада;
• каркас для спального места – ДВП или брус;
• доски для каркаса бельевого ящика и ДВП для дна;
• поролон;
• ребра жесткости – ДВП или фанера;
• саморезы;
• доски для направляющих;
• механизм трансформации, размер которого должен соответствовать высоте матраса;
• гайки и болты;
• материал для обивки;
• клей универсальный или мебельный;
• опоры для колес и петель.

Также потребуется плоская отвертка, ключи на 10, 12, 13, 14, шуруповерт, дрель, линейка, карандаш, рулетка, молоток, ножницы и скобы. Для создания чехлов будет нужна швейная машинка.
