Скроет все лишние детали от глаз! удобный коллекторный шкаф для отопления

Функции коллекторного шкафа

Коллекторный шкаф — место совокупности отопительного оборудования и водоснабжения. Единственной его функцией является скрытие разных труб, смесителей, вентилей кнопок и так далее.

Сам шкаф — место, в которое помещается оборудование, отвечающее за подачу воды в доме и за её нагрев.

Кроме труб, к шкафу присоединяются и насосы, регулирующие, например, тёплый пол. Коллектор часто устанавливается так, чтобы регулировать температуру и полы можно в каждой комнате по-разному, сделав в одной, например, «саванну», а в другой «Антарктиду».

Справка. Цена и разницы температур у коллекторов отличаются фирмой поставщика и материалом изготовления.

Плюсы установки коллекторного оборудования:

1. Одним из самых важных плюсов коллекторного устройства считается его простота в сооружении. Чтобы установить шкафчик от мастера, не требуется глубоких познаний или наличие квалификации для того, чтобы разбираться в тонкостях электрики, механики или в техническом ремесле. Установить коллекторное оборудование может любой желающий, что снижает его цену в глазах других сложных механизмов отопительного оборудования и водоснабжения.
2. Многие технологии, составляющие полный набор коллекторного шкафа, позволяют переносить воду и нагревать её максимально быстро. Например, циркуляционный насос через трубы с максимальной КПД способен донести тепло до обогревающих радиаторов. Из-за этого время нагрева или охлаждения увеличено.
3. К преимуществам коллекторного оборудования при максимальном КПД относят минимальные затраты топлива для обогрева. Это помогает хозяину шкафчика экономить на приобретении жидкости для терморегуляции (топлива).

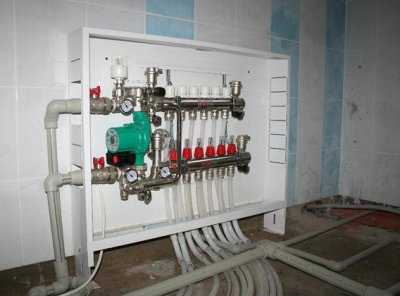

Фото 1. Коллекторный шкаф для отопительной системы. К нему подключается контур подачи и обратки.

1. Благодаря контролю устройств обогрева в одном месте коллекторное оборудование легко ремонтируется, ведь отключать компоненты конструкции теплового баланса можно по отдельности.
2. Эстетичный вид. Из-за компактности коллекторного шкафа его можно встроить в стену. Трубы и насосы будут скрыты от глаз посторонних, закрывая обзор бытовых вещей квартиры или дома.
3. К особенным преимуществам относится способность прогревать помещение только с помощью полов с подогревом. Для жителей Российской Федерации это довольно весомый плюс в связи с ранним наступлением холодов и работой ЖКХ по включению отопления в том или ином регионе.

Шкафы распределительные

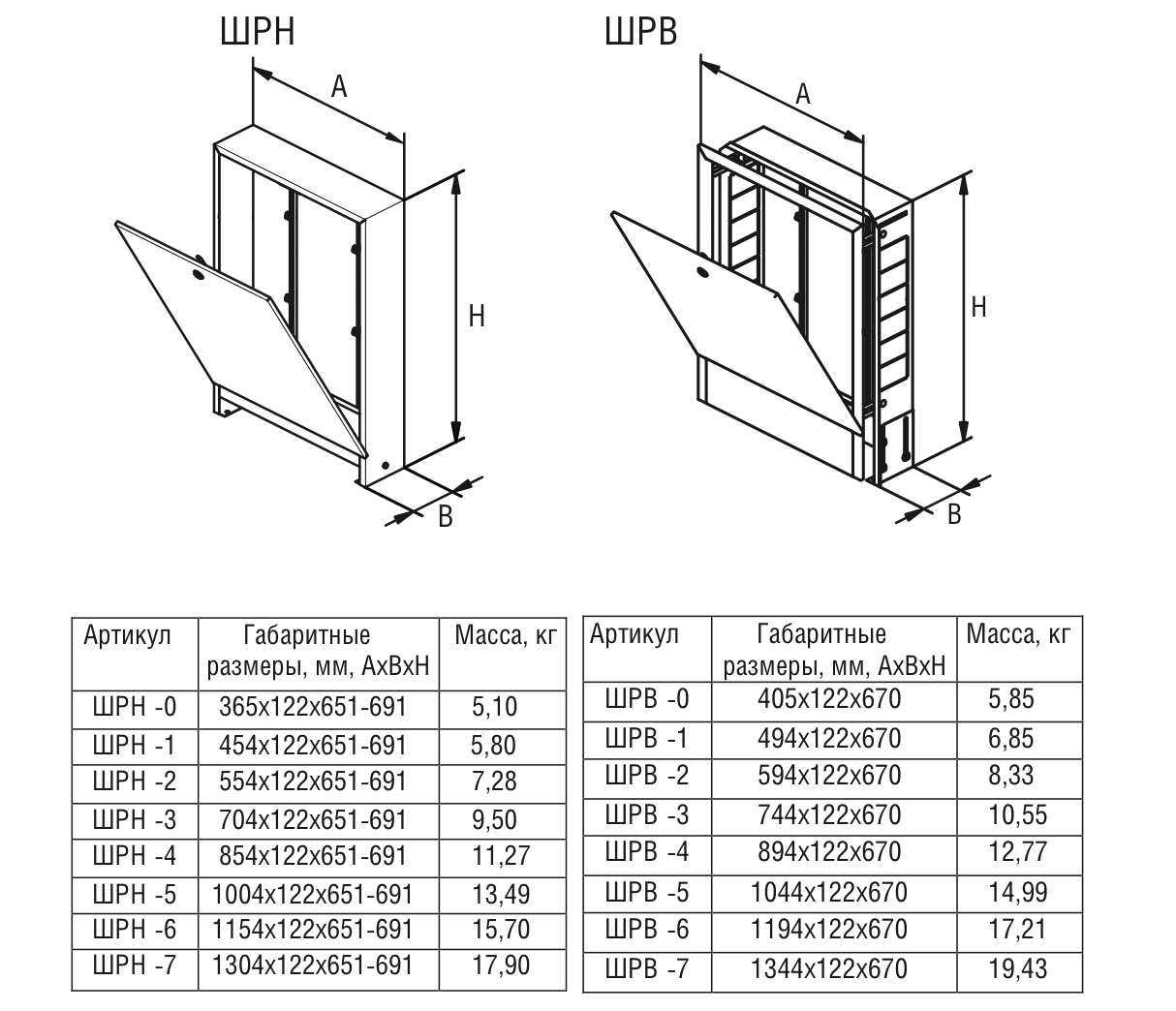

Шкафы коллекторные ШРН, ШРВ

Коллекторный шкаф служит для установки элементов для системы водоснабжения, отопления или теплого пола. Объем изделия позволяет правильно разместить приборы расхода воды, теплоэнергии и запорную арматуру, обеспечить к ним свободный доступ.

Виды коллекторных шкафов

• Шкафы коллекторные могут монтироваться на горизонтальных (пол) и вертикальных (стены) поверхностях.
• По способу монтажа различают настенные (наружные) и встраиваемые коллекторные шкафы, которые устанавливаются в специальных нишах. Главным критерием выбора изделия служит площадь и конфигурация помещения, где должно разместиться оборудование.

Встраиваемые коллекторные шкафы

Главное преимущество этого вида продукции заключается в том, что встраиваемый коллекторный шкаф не портит общего вида помещения, легко вписывается в любые интерьерные решения, скрывая от глаз смесительные узлы и коммуникационные развязки.

Наружные коллекторные шкафы

• Такое изделие надежно защищает оборудование от случайного повреждения.
• Лаконичность и простота дизайна коллекторных шкафов ШРН позволяет монтировать их в разных помещениях без негативного влияния на интерьер.
• Правильно подобранная на нашем сайте конструкция спрячет непривлекательные, но необходимые элементы коммуникационных развязок, блоков смесителей, счетчиков и т. д.
• Для ограничения доступа к ним на дверцах шкафов предусмотрены замки.

Купить недорого коллекторный шкаф

Составить представление о внешнем виде коллекторных шкафов ШРН и ШРВ можно по фотографиям, размещенным на нашем сайте. Здесь же предлагаем ознакомиться с характеристиками разных приборов надежных изготовителей, получить консультацию квалифицированных специалистов и в несколько кликов купить выбранный товар по конкурентоспособной стоимости, доступной большинству потребителей.

Как определить размер коллекторного шкафа?

Габариты ШРН зависят от числа нагревательных контуров. Если их два, стоит купить коллекторный шкаф с размерами 685х120х565 мм, три-пять – необходимы размеры 685х120х715 мм. Для 6–8-контурного коллектора подойдет шкаф с габаритами 685х120х865 мм, 9–10-контурного – 685х120х1000 мм, 11 и более – 670х125х1194 мм.

   О наличии товаров на складе, а так же по другим вопросам, звоните нам по номеру +7(495)799-75-11.  Наш магазин предоставляет не только радиаторы отопления КЕРМИ, но и весь спектр арматуры для легкого монтажа.

Российские компании, выпускающие коллекторное оборудование

Самая популярная по своей продукции компания, держащаяся на рынке востребованной уже 20 лет. Её высокие рейтинги говорят о качественной и долгосрочной работе оборудования у владельцев.

Фото 4. Коллекторный шкаф от производителя Grota. Изделие закрывается на замок при помощи ключа.

Одни из лучших встроенных коллекторных шкафчиков можно найти у фирмы «ТЕСЕ». Не отставая от своих прямых конкурентов «GROTA», компания быстро набрала обороты. Существует на техническом рынке более 15 лет, с блеском продавая кучи встраиваемых коллекторных оборудований, которые также долго служат своим обладателям.

Разницы между «ТЕСЕ» и «GROTA» практически не существует, поэтому выбрать коллектор можно лишь опираясь на цену, качество у этих компаний примерно одинаковое и ничем не отличается.

1. ПАО «МОССТРОЙПЛАСТМАСС»

Менее известный, но хороший поставщик коллекторов. На протяжении 7 лет успешно занимается деятельностью по выпуску оборудования, поэтому по популярности уступает конкурентам. Однако, несмотря на это «МОССТРОЙПЛАСТМАСС» имеет хорошее качество, чем славятся другие компании по обогревательному оборудованию. Кроме того, предприятие радует ценами, которые немного снижены по сравнению с остальными компаниями.

Монтаж покрытия для водяного пола берет свое начало со стен, где подготавливается место для размещения коллектора. Первым делом в поверхности стены производится углубление, где планируется расположить коллекторный шкаф для устройства. Он создает удобное подсоединение систем и практичность использования. Устанавливают его зачастую в котельных или комнатах, где расположен сам теплый пол.

Нюансы монтажа

При выборе точного места размещения коллекторного шкафа стоит посоветоваться с профессионалами. Ошибки на этом этапе чреваты перерасходом труб или отклонением показателей давления в системе отопления от оптимального значения. Лучшие результаты достигаются при установке шкафа в средней точке помещения, у поверхности пола. Особые требования выдвигаются к ровности рабочего основания. Удерживающие коллекторный шкаф конструкции не должны иметь перекосов по уровню.

Схема крепления зависит от типа шкафа. Встраиваемые модели устанавливаются после разметки и прокладки штроб с обязательной фиксацией анкеров на внешних сторонах короба. После монтажа коллектора окончательно замыкается отопительный контур и проверяется его герметичность. При отсутствии протечек или падений давления возможные просветы между шкафом и стенами замазываются раствором или шпаклюются.

Как выбрать уличный шкаф для газового баллона, советы

Настенные разновидности монтируются в разы проще. На стенах отмечаются точки крепления анкеров, короб шкафа фиксируется шурупами. По аналогии со встраиваемыми моделями пробный запуск отопления становится возможным после окончания монтажа. Вне зависимости от выбранного вида конструкции при размещении коллектора внутри шкафа следует помнить о необходимости обеспечения максимальной герметичности соединений, защите приборов контроля. Избежать ошибок помогает подробная схема монтажа, составляемая заранее с учетом габаритов, особенностей шкафа и мест размещения коммуникаций.

Подготовить место крепления согласно схеме

Установить шкаф, подключить систему отопления и проверить ее, замазать возможные просветы между стеной и шкафом

Как и из чего сделать коллектор для теплого пола своими руками

Как собрать коллектор для теплого пола своими руками? Не трудно. Главное заранее рассмотреть устройство коллектора, принципы его работы, и сделать верные расчеты.

Выбор схемы, расчеты

Прежде чем делать расчеты, нужна схема коллектора теплого пола с указанием количества веток в системе.  Затем определяют, сколько отопительных приборов будет подведено к данному узлу. Выбирают способ регулировки (автоматический или механический) параметров системы, и каким образом будет осуществляться контроль в гребенке. Предусматривается место для установки коллекторного узла и, в зависимости от этого, конструктивные особенности и расположение патрубков с расходомерами.

Когда все моменты предусмотрены, переходят к вычислениям:

• расхода воды на всю систему для определения мощности насоса;
• температуры теплоносителя;
• необходимого диаметра распределительного коллектора.

Подбор комплектующих

Чтобы собрать самодельный коллектор необходимо запасти:

• Гребенку – труба с отверстиями, в которые вставлены патрубки для выведения контуров теплых полов. На рынке продается готовая, но можно и самостоятельно сварить металлическую или полипропиленовую гребенку самостоятельно.
• Вентиль для регулировки – на каждую ветку пола, которые устанавливают на гребенке для подачи.
• Воздухоотводчик – это кран Маевского, который нужен для сброса воздуха в магистрали.
• Кронштейны – используются для фиксирования устройства на стене.
• Кран слива – для выведения из системы воды.
• Тройники и соединители.
• Трехходовой или двухходовой кран.
• Водяной насос.
• Запорная арматура.

Сборка

Приступая к работе, стоит учесть несколько нюансов:

• Применяя полипропиленовые комплектующие, проверяют спайку на герметичность;
• Для изготовления металлической гребенки нужно иметь навыки выполнения сварных работ;
• При сборе металлического коллектора для защиты от коррозии его покрывают грунтовкой или краской.

Сборка и установка гребенки, применяя пластиковый материал:

1. Делают блок подачи. Берут трубу диаметром 32 мм и соответствующие тройники в зависимости от количества планируемых контуров. Вымеряют глубину ввода трубы в тройник, отмечают и отрезают, зачищая края. Затем специальным паяльником спаивают тройник с трубой: разогревают детали и соединяют. На нижний выход тройника припаивают муфту с краном. Выполняют столько заготовок, сколько нужно контуров для пола.
2. Соединяют заготовки. На один край гребенки припаивают тройник, с одной стороны которого размещают воздухоотводчик, а с другой шаровой кран для слива.
3. Аналогично делают гребенку для обратного контура но там вместо кранов размещаются регулировочные вентиля с расходомерами.
4. Закрепляют блоки и подключают.

Коллекторная группа для теплого пола готова. Полученные гребенки подачи и обратки фиксируют на кронштейне. Подключают источник питания, соединяют циркуляционный насос. Коллектор для теплого пола своими руками готов.

Таким образом, для системы теплого водяного пола коллектор является необходимым элементом. Именно благодаря ему появляется возможность регулировать температуру подачи воды в контуры пола путем ее смешения с возвратным потоком от обратки. Коллектор теплого пола своими руками возможно изготовить в домашних условиях. Главное, соблюдать все требования по герметичности и прочности соединений.

Монтаж коллектора водяного теплого пола

Монтаж коллектора можно условно разделить на несколько этапов.

1. Монтаж коллекторного шкафа, рекомендации по его установке можете прочитать в первом пункте статьи. Если коллектор устанавливается без шкафа, то располагайте его на высоте 1 метра, после поднятия уровня пола он останется на наиболее подходящей высоте, да и подводить трубы контура будет гораздо удобней.
2. Сборка коллектора при покупке его составляющих по отдельности. Все резьбовые соединения не забываем проматывать фум лентой во избежании возникновении течи. Если покупался коллектор в сборе то переходим сразу к его установке.
3. Установка коллекторного узла в шкаф (если есть) или на стену. В комплекте с коллектором должны продаваться крепежные пластины, которые крепятся к стене на дюбеля или анкера. При разметке мест для крепежных пластин следует учесть что коллекторные трубы будут заворачиваться на подводящие и отводящие трубы системы отопления. Не забываем про смесительный узел, он устанавливается между коллектором и подводящей и отводящей трубами.
4. Монтаж труб контуров теплого пола. Здесь возможны два варианта установки. Первый — когда начало контура сразу крепится к коллектору и потом ведется прокладка контура по полу и второй — когда оставляется запас и после прокладки всех контуров производится подключение контуров к коллекторам. Каким путем установки воспользоваться — решать Вам, можете попробовать оба варианта на двух контурах и решить какой Вам удобней. Для предотвращения перегрева зон контуров у коллектора не забудьте изолировать каждую подведенную трубу защитной гофрированной трубой.
5. Балансировка коллектора, то есть настройка сервоприводов по скорости потока рассчитанные для каждого контура, для равномерного нагрева всех петель контура.
6. Проверка коллекторного узла на течи. Проводится путем заполнения системы водой. Рекомендуется заполнять систему последовательно (каждый контур отдельно), так Вы избежите образования воздушных пробок в системе. После заполнения системы водой проверяем её давлением, подключаем компрессор к подводящей трубе и нагнетаем, по правилам проверки данных систем, трехкратное давление в систему и оставляем минимум на сутки, для точного контроля возможных утечек из системы. Затем, не убирая из системы давление, можно производить укладку бетонной стяжки или укладку верхнего слоя при настильной системе монтажа. Рекомендации по выбору вида теплых полов Вы всегда можете прочитать в статье Какие теплые полы бывают.

Читать также: Достоинства и недостатки теплых полов

В видеоролике Вы можете просмотреть наглядно все этапы монтажа теплого пола, в том числе и подключение коллектора и его настройки.

Надеюсь эта статья помогла Вам разобраться с частью вопросов по обустройству теплых полов. Также на нашем сайте Вы сможете изучить и другие вопросы связанные с системой «теплый пол».

Удачи в ремонте!

Назначение и состав коллектора

Сколько бы не стоили коллекторы, назначение  состав их одинаков, цена зависит только от качества  производителя составляющих. Вот основные составляющие:

1,2 — корпуса коллектора; 3 — переходник; 4 — дренажный кран; 5 — отводчик воздуха автоматический;

6 — клапан отсечной; 7 — крепеж коллектора; 8 — евроконус для подключения труб контура.

Расходомер предназначен для регулировки равномерного скорости потока воды в каждом контуре при их различной длине, это необходимо для того чтобы все контуры имели одинаковую температуру, в ином случае разные части пола буду разной температуры. Ведь как известно, жидкость течет по пути наименьшего сопротивления, поэтому без расходомеров контуры малой длины будут горячее длинных контуров.

Расходомеры устанавливаются в подводящий коллектор. Регулировочной гайкой или кольцом (в зависимости от производителя) выставляется условный проток, в литрах в минуту, по контуру, который можно наблюдать по шкале на прозрачной колбе. Конечно это можно сделать и простыми вентильными кранами, но точность будет гораздо ниже, а от этого пострадает эффективность теплого пола.

Сервоприводы также автоматически регулируют поток, только уже на обратке коллектора, монтируются на каждый контур. Работают они в паре с термостатами, которые устанавливаются в каждой комнате и посылают сигнал на сервопривод для прикрытия или приоткрытия определенного контура. С одного термостата может управляться несколько сервоприводов.

Выпускают разные модели сервоприводов, с разным рабочим напряжением, но по принципу действия есть 3 вида сервоприводов:

1. нормально открытые — начальное положение клапана открытое, то есть когда на сервоприводе нет напряжения, то он находится в открытом (пропускном) положении.
2. нормально закрытые — начальное положение клапана закрытое, когда нет напряжения на нём клапан закрыт для прохождения теплоносителя.
3. универсальные, переключающиеся, которые могут быть как нормально открытыми, так и нормально закрытыми.

Примерную комплектацию коллекторного узла и способы его регулировки Вы можете посмотреть в видеоролике.

https://youtube.com/watch?v=VsoHCOzCnzc

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

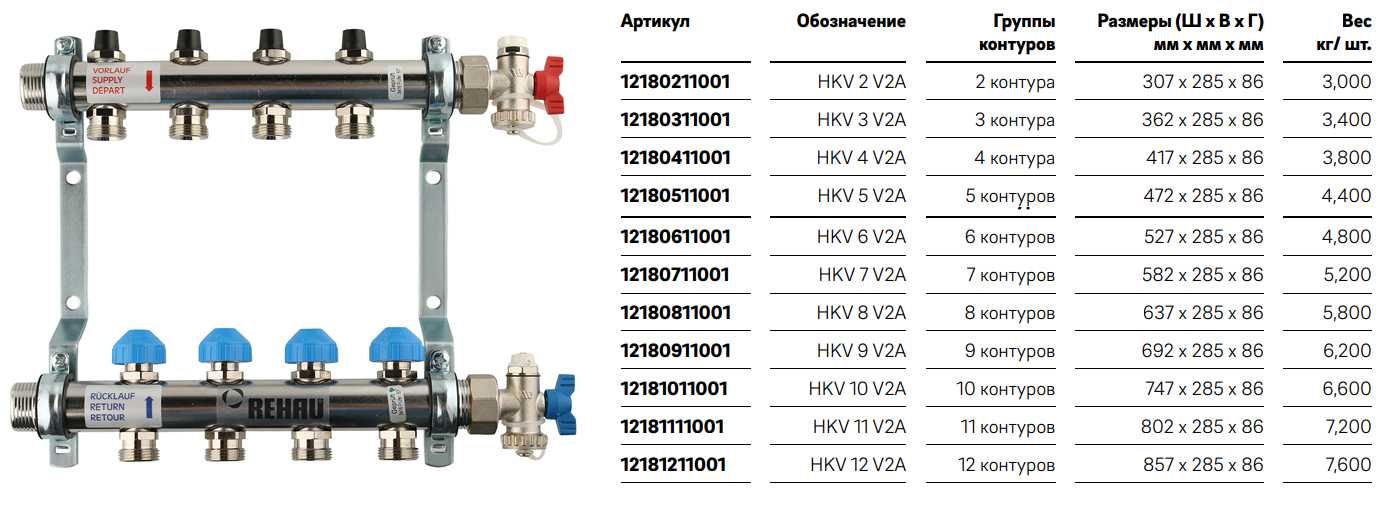

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Настройка гребенки для теплого пола

После сборки, монтажа и подключения гребенку для теплого пола необходимо настроить – задать требуемый уровень температуры и расхода воды на каждый отдельный контур. С первым параметром все решается очень просто – на термоголовке, находящейся на соответствующем отводе в коллекторе «обратки», прокруткой задается требуемый уровень температуры.

С настройкой расхода все намного сложнее – каждый контур имеет свою протяженность, а каких-то общих закономерностей для регулировки не существует. Самый быстрый способ это сделать – произвести гидравлический расчет участков теплого пола с помощью программного обеспечения, которое вы можете получить на сайте одного из производителей гребенок.

Расходомер на линии подачи в коллекторе снабжен индикаторной колбой. Под ней располагается гайка, раскручивая или закручивая которую, можно увеличивать или уменьшать значение расхода теплоносителя на контуре

Гидравлический расчет контура теплого пола, на основании которого можно подсчитать значение расхода и выставить его на соответствующем ответвлении гребенки

Но если вы по каким-либо причинам не желаете разбираться с регулировкой расхода, то есть более простой, но требующий много времени способ. Он заключается в том, что настройка осуществляется «по ощущениям» — если в комнате слишком прохладно, то расход на коллекторе увеличивается, если пол слишком горячий, то, наоборот, уменьшается. Но из-за общей инерционности системы такой процесс может серьезно затянутся. Кроме того, нужно учитывать, что без предварительного гидравлического расчета добиться сразу оптимального результата будет невозможно.

Однако сам по себе процесс регулировки расхода и температуры теплого пола не является сложным – достаточно лишь подкручивать расходомер и термометр на коллекторах подачи и «обратки» в нужную сторону.

Виды шкафов

Выделяют два типа распределительных шкафчиков для отопления:

1. Встраиваемый коллекторный шкаф – устанавливается в саму стену или прячется под гипсокартонную облицовку. Как правило, такие модели имеют непокрашенные боковые стороны, потому что в них располагаются выводные и крепёжные пролёты. Зачастую конструкция в глубину составляет 120 мм, ширина от 465 до 1900 мм, высота около 650 мм. Чтобы упростить обозначения на нише и расположить разного размера коллекторы в шкафу, определённые конструкции имеют выдвигаемые ножки (позволяют поднять в высоту шкафчик до 100 мм). Встраиваемый коллекторный шкаф
2. Наружные модели отличаются простотой в установке, они крепятся на стене. Боковые стенки конструкции покрывают особым антикоррозийным средством либо порошковой краской. Выводные отверстия сначала застилают легкоснимаемыми накладками из металла. Коллекторный шкаф отопления наружного типа практически идентичен размерам встраиваемых сооружений. Ножки также присутствуют. Шкаф коллекторный металлический наружный Wester ШРН-5

Больше востребованы на рынке именно распределительные шкафы встраиваемого типа, так как они не так заметны глазу, хорошо вписываются в интерьер помещений и практичны в эксплуатации.

Техника крепления

Каждая из разновидностей коллекторного шкафа имеет свои нюансы крепления, о которых стоит помнить при их установке.

Встраиваемый

Если углубление произведено при строительстве, затруднений с установкой не будет. Планируя теплый пол и выполняя монтаж шкафа осуществляют следующие действия:

• подбор места для коллектора, который собирается не ниже высоты пола, поскольку возможны проблемы с подачей тепла;
• намечают разметку стены для коллекций труб;
• штроборезом производят отверстия для шкафа, трубопровода;
• в нишу стены фиксируют конструкцию, сцепляют анкерами по сторонам короба;
• размещают коллектор, скрепляют контуры и подачу тепла;
• просвет между шкафом, стеной замазывают раствором, затем шпаклюют.

Подготовка места установки

Монтаж

Наружный

Монтаж выполняется немного легче:

• подбирают место для конструкции;
• располагают короб;
• выравнивают по начерченным меткам;
• просверливают перфоратором дыры для анкеров, свинчивают короб шурупами;
• ставят коллектор, подключают контуры;
• стена остается такой же – облицовка не трогается.

Монтаж шкафчиков устанавливается быстро. Углубление не задерживает процесс крепления. После подсоединения не появится проблем с регулировкой системы и водопровода.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Рекомендации по установке шкафа

Коллектор помещают в короб, конструкцию крепят к стене в углубление. Посредине есть вертикальные планки, которые устанавливаются по ширине основного прибора. На нём осуществляется подсоединение контуров и остальных элементов теплового снабжения комнат, производится установка прочих элементов.

p, blockquote 15,0,0,0,0 —>

Коллекторный шкафчик тёплого пола подключают с учётом увеличения пола на точку толщины его слоёв.

p, blockquote 16,0,0,0,0 —>

После его закрепления проводится горячий теплоноситель и контур возврата. Труба подачи – для тёплой жидкости, идущей от котла отопления, обратка – для холодной.

p, blockquote 17,0,0,0,0 —>

Принцип работы

Основная часть конструкции – это коллектор, гребенка, у которой имеется один вход и несколько выходов, или наоборот. Назначение коллектора в равномерном или контролируемом распределении теплоносителя от одного источника в несколько отдельных контуров. Количество выходов может быть различным. Часто коллектор является сборной конструкцией из отдельных элементов, каждый из которых добавляет один или несколько отводов.

Коллектор может снабжаться дополнительным оборудованием:

• Запорной арматурой;
• Датчиками давления, расхода, температуры;
• Обратным клапаном;
• Воздухоотводчиком.

Все это определяет функциональность коллекторной системы. Однако чем больше возможностей предоставляет коллектор, тем он дороже и сложнее в исполнении.
