Как закрутить эксцентрики на мебели?

Как правильно подобрать стяжку

Выбор подходящей мебельной стяжки имеет большое значение при сборке мебели. От него зависит конечный результат в виде готового изделия. Разновидностей стяжек довольно много, потому в каждом случае требуется соответствующий подход к сборке. Выбранный вид крепежа не должен мешать эксплуатации мебели и портить ее внешний вид. Для обеспечения этих условий, необходимо правильно подобрать мебельную стяжку и не нарушать технологию сборки.

Предметы корпусной мебели в основном предназначены для хранения различных вещей. Поэтому при их сборке необходимо обеспечить прочность соединений. Лучше всего для этого подходит стяжка конфирмат. Этот крепеж позволяет соединить детали под нужным углом. А благодаря отверстиям под евровинты, просверленным с помощью специального сверла для мебельной стяжки конфирмат, обеспечивает качественную сборку корпусной мебели. К основному недостатку конфирматов можно отнести неэстетичный вид шляпок, которые хоть и остаются заподлицо, но всё же бывают очень заметны.

Его высокая несущая способность обусловлена конструкцией. Корпусная мебель является сборной конструкцией, состоящей из нескольких предметов меблировки, соединяемых между собой. Это обуславливает необходимость применения межсекционной стяжки, которая предназначена для стягивания рядом стоящих предметов мебели.

Основное предназначение мягкой мебели — комфортный отдых. Потому она должна быть удобной, практичной и служить достаточно долго. Крепеж мягкой мебели с каретной стяжкой должен отличаться надежностью и иметь эстетичный вид. В идеале он должен быть невидим. Всем этим требованиям отвечает болт мебельный с вечной спутницей гайкой. С таким металлическим крепежом мебель выдержит механические нагрузки, оказываемые на нее в процессе эксплуатации. К тому же полукруглая головка болта, которая немного выступает над поверхностью деталей, будет совершенно незаметна под обивкой, особенно, если на ней присутствует каретная стяжка.

Встроенная мебель предназначена для хранения вещей и предметов разного назначения. Очень часто такие конструкции состоят из одних полок, установленных в нишах или вдоль стен. Потому лучшими крепежами для них могут служить конфирматы и мебельные уголки. Если в конструкции встроенной мебели не предусмотрена установка фасадов, целесообразно использовать в качестве крепежа эксцентрики и минификсы. Эти крепежные элементы устанавливают без сквозного сверления, что позволяет сохранять эстетичный внешний вид конструкции.

Сегодня особенно популярна мебель, у которой отдельные детали сделаны из стеклянных полотен. Они достаточно хрупкие, потому крепеж для мебели из стекла должен иметь большой запас прочности и естественно изготовлен из других материалов. По этой причине для ее стяжки лучше использовать специальные виды металлических крепежей (зажимы, держатели) в комплекте с резиновыми прокладками. Для их установки применяют не только сверление, но и крепление на клей.

Использование ламинированной ДСП в изготовлении мебели

Справочная информация

 ДСП — древесно-стружечная плита. Это листовой материал, изготовленный путем горячего прессования древесных частиц, смешанных со связующим веществом. В качестве связующего применяют мочевино-формальдегидные, фенол-формальдегидные и другие смолы. Изготавливают ДСП из различной стружки и других отходов лесопильного, деревообрабатывающего и фанерного производств. Плостность плиты ДСП находится в диапазоне от 550 до 850 кг/м3.

Производство ДСП зародилось в конце 30-х годов ХХ века в Германии и Швейцарии. Причиной подобного прогресса считают резкое уменьшение лесных ресурсов в Европе. Специалисты называют два достоинства ДСП — легкость обработки и экономичность.

 ДСтП классифицируют следующими способами:

 1. сорт

 Различают плиты 1 сорта, 2 сорта, а также несортную плиту, используемую, как правило, в строительных целях. Для мебели используется ДСП 1-го сорта. По ГОСТ 10632-89 такое ДСП не должно иметь углублений или выступов, царапин, парафиновых, пылесмоляных или смоляных пятен, сколов кромок, выкрашивания углов, недошлифовки, волнистости поверхности. Толщина плиты — 10-26 мм.

 2. марка

 Марки характеризуются физико-механическими характеристиками. Наиболее качественной является марка П-А. Она также отличается более низкой шероховатостью, более низким процентом разбухания и более высокой прочностью на изгиб и растяжение.

 3. вид поверхности

 Во-первых, их разделяют по типу наружного слоя — крупная стружка, обычная поверхность или же мелкоструктурная поверхность. Например, более качественной считается ДСП, у которой мелкоструктурная поверхность (по торцу у нее видно, как внутри ДСП рыхлая, а к поверхности уплотняется).

 Во-вторых, плиты разделяют по облицовке. Она может отсутствовать совсем (используется для строительных нужд), может быть декоративное покрытие из пленок, шпона, ламината (бумажно-слоистого пластика) и лака.

 Наиболее популярно ламинированное ДСП. Это ДСП, облицованная пленкой на основе термореактивных полимеров (бумажно-смоляными пленками).

 Альтернативы ламинированию — каширование и шпонирование. Каширование менее надежно, чем ламинирование (нередко происходит отслоение пленки), а шпонирование значительно повышает стоимость ДСП.

 4. класс эмиссии формальдегида

 ДСП разделяют на классы Е1 (до 10мг формальдегида в 100г сухой плиты) и Е2 (от 10мг до 30мг формальдегида в 100г сухой плиты). ДСП класса Е2 запрещена в производстве детской мебели. Так же запрещено производство ДСП с содержание формальдегида более 30мг в 100г сухой плиты.

 5. степень обработки

 Если не вдаваться в цифры, то разделяют на шлифованную ДСП и нешлифованную.

 6. водостойкость

 ДСП делят на обычную и повышенной водостойкости. Последние в маркировке имеют букву «В». Водостойкость ЛДСП придает парафиновая эмульсия, которая вводится на этапе прессования плиты.

 Измеряют водостойкость разбуханием плиты за 24 часа. У обычной плиты марки П-А — разбухание составляет 22%. У обычной плиты марки П-Б — 33%. У водостойкой ДСП — до 15%.

 7. другое

 Путем добавления различных веществ получают новые виды ДСП с требуемыми свойствами. Например, огнестойкие.

                На данный момент в Беларуси, России и Европе ДСП является основным материалом, используемым в производстве корпусной мебели. В чистом виде ДСП практически не используется, применяется в основном ЛДСП — ламинированная ДСП. При этом мебельщики употребляют как сокращение «ЛДСП», так и «ЛДСтП». Исходя из того, что покупатель все же привык к термину ДСП, выездной проектировщик вынужден использовать именно эту аббревиатуру.

 Чаще всего дизайнерами и мебельщиками Минска применяется ЛДСП 1-го сорта марки П-А класса Е1 с ламинированным покрытием. Используются плиты толщиной 10мм, 16мм, 25мм.

Конфирмат

Является прямым наследников саморезов под ножевую отвертку, которые любили правильно забивать вместо того, чтобы аккуратно вкручивать. Применение конфирмата не вызовет проблем даже у неопытного пользователя. Он представляет собой саморез, который имеет увеличенный диаметр, а также не оснащен привычным острием. Мебельный конфирмат рассчитан на использование со специальной шестигранной насадкой. Обычной крестовой отверткой его не завернуть. Особо востребованным такой крепеж стал с ростом производства корпусной мебели. Последняя собирается из ламинированных плит ДСП с использованием фасадов или вставок из МДФ.

Вам может быть интересно:

С помощью конфирмата осуществляется крепление двух мебельных деталей только под углом в 90 градусов. Если требуется другой угол, тогда в действие идут крепежи, о которых будет сказано ниже. Так как конфирмат не имеет острого наконечника, его невозможно просто вкрутить в древесину. Перед сборкой в деталях сверлятся отверстия. Возле головки конфирмат имеет небольшое утолщение, которое требует использования сверла в 6 мм. Для резьбовой части потребуется расходник с диаметром в 5 мм. Удобнее всего применять специальные сверла под конфирматы. Они представляют собой небольшую коронку или шарошку, в которую вставлено сверло в 5 мм. Как только сверло полностью утапливается в материал, шарошка делает небольшое расширение под головку мебельного крепежа.

Обратите внимание! Головка конфирмата должна входить в мебельное полотно заподлицо. Это делается, чтобы скрыть мебельный крепеж специальными пластиковыми или другими накладками

Обычно мебельная плита имеет толщину в 16 мм, поэтому отверстие сверлится в торце посередине. Если отверстие сверлится в мебельной плите с лицевой части, тогда от края делается отступ в 8 мм, чтобы спокойно состыковать детали

Это делается, чтобы скрыть мебельный крепеж специальными пластиковыми или другими накладками. Обычно мебельная плита имеет толщину в 16 мм, поэтому отверстие сверлится в торце посередине. Если отверстие сверлится в мебельной плите с лицевой части, тогда от края делается отступ в 8 мм, чтобы спокойно состыковать детали.

Конфирматы могут быть использованы в паре с другими крепежами, например, шкантами. Делается это для более прочной стыковки мебельных деталей. Стоит понимать, что фиксацию мебельных деталей можно обеспечить на высшем уровне только при первой сборке. Если часто собирать и разбирать мебель, то конфирматы не смогут фиксировать детали с требуемой жесткостью. Во время вкручивания мебельного крепежа необходимо правильно подобрать усилие. Если оно будет превышать требуемые пределы, тогда конфирмат просто начнет прокручиваться или повредит вторую деталь.

Совет! Неопытным мастерам будет проще дотягивать конфирмат вручную.

Те, кто уже давно работают с корпусной мебелью, научились чувствовать инструмент и избегают деформации деталей чрезмерной затяжкой.

Стяжка для секций

Фиксатор для отдельных секций предназначен для того, чтобы из модулей собрать цельный мебельный уголок. Изделие представляет собой болт со шляпкой, которая имеет большой диаметр. Он вкручивается в гайку, которая похожа на полый болт. Размер такой стяжки варьируется в зависимости от того, на какую толщину листов ДСП она рассчитана. Монтаж такого элемента осуществляется проще, чем двух предыдущих. Достаточно прочно зафиксировать детали, которые необходимо скреплять, струбциной. После этого сверлится сквозное отверстие и монтируется стяжка, которая затягивается отверткой.

Стяжка эксцентриковая: виды

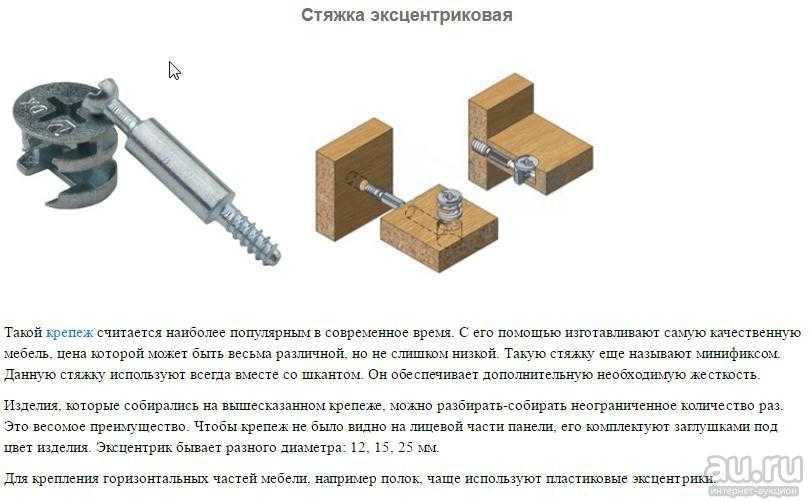

Эксцентриковые стяжки состоят из эксцентрика, стойки и гайки (футорки). В зависимости от производителя, разделяют на:

• минификс;
• рондофикс;
• рафикс.

Фото 1 — ST01-46-1WZN-01 BOYARD

Крепеж минификс

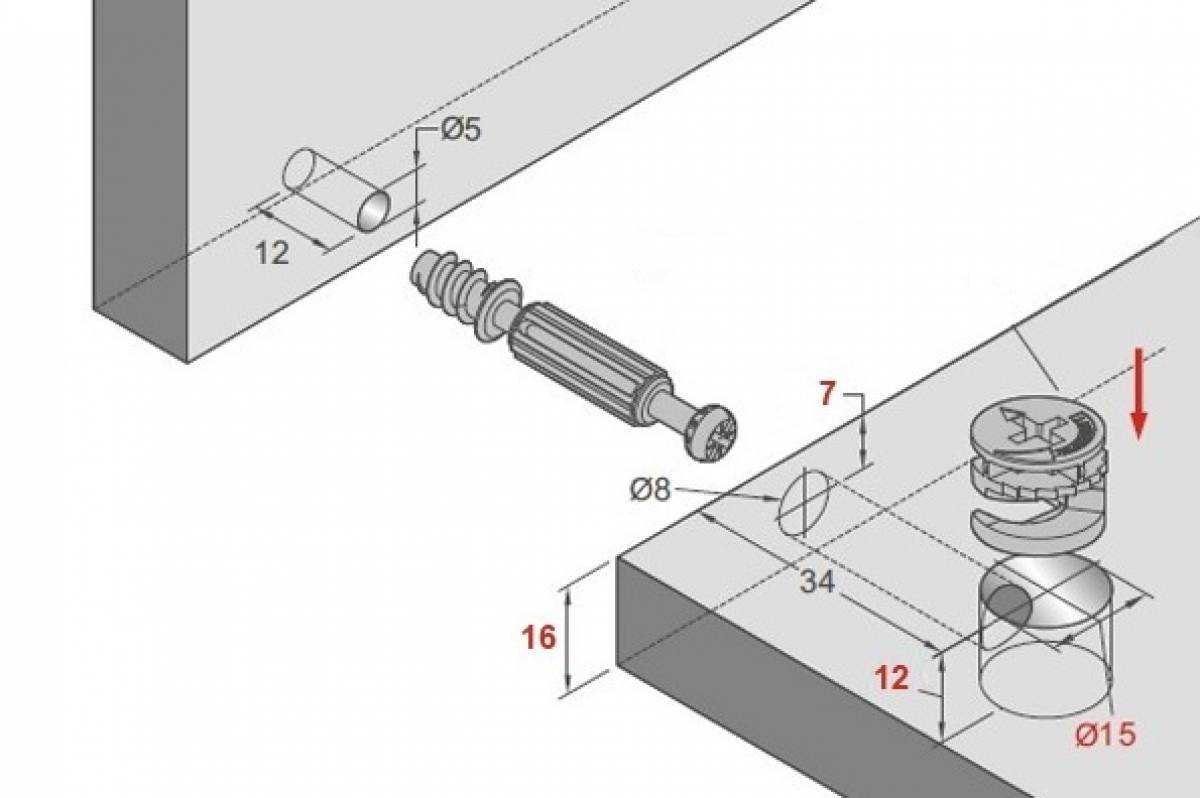

Минификс используют для сборки мебели из ЛДСП. Чаще всего его применяют для мебели типа «разборка-сборка», которую часто перевозят с одного места на другое; либо для сезонной мебели — столы и диваны для веранд, мебель для пикника; либо в тех случаях, когда по дизайн-проекту на мебели или ее части с лицевой стороны не должно быть видимого крепежа.

Минификс — это полускрытый мебельный крепеж. В собранном виде просматривается только эксцентрик с внутренней стороны крепления.

Фото 2 — Минификс ДПЛИТ 16 мм D=15 мм, БОЛТ 34 мм без футорки

Преимущества МФ:

1. Быстрый монтаж. Сборка мебели из деталей с уже установленными минификсами не занимает много времени. Для сборки достаточно простой плоской отвертки.
2. Надежность. Такая фурнитура может выдержать много циклов «сборка-разборка» без потери качества и прочности соединения.
3. Эстетика. Крепления не видно с лицевой стороны. Эксцентрик можно установить в малозаметной части узла крепления.

Фото 3 — Минификс пластиковый с винтом Ø 25 мм Blum

Недостатки минификса:

1. Стоимость выше, чем у классического конфирмата. И в мебели, где много участков крепления деталей, большое количество минификсов может влиять на конечную стоимость всего изделия.
2. Сложная технология установки. Если при установке конфирмата необходимо сделать два крепежных отверстия, то при установке минификса таких отверстий уже понадобится три. Конфирмат — крепеж, состоящий из одного элемента. Минификс состоит из трех частей.

Фото 4 — Стальной крепеж

Крепежная фурнитура для мебели рондофикс

Рондофикс в сборке — это альтернативный вариант минификса. Его преимущество в мобильности и многократной сборке/разборке без повреждений мебельной фурнитуры и деталей. Монтаж такой же, как и у минификса.

Фото 5 — Крепежная фурнитура для мебели рондофикс (rondoRfix)

Эксцентриковая стяжка рафикс

Разберем процесс установки эксцентриковой стяжки на примере рафикса от компании Hettich. Она проще в установке, чем минификс, и позволяет монтировать полки на крепеж сверху, что очень удобно и выглядит аккуратнее.

Фото 6 — Рафикс VB 35/16 (никелированная)

Для установки нам потребуется:

• дрель с фрезой Форстнера 20 мм и сверлом 5 мм;
• столярный угольник и карандаш для разметки;
• молоток;
• отвертка.

Фото 7 — Рафикс эксцентрик + винт 6х11

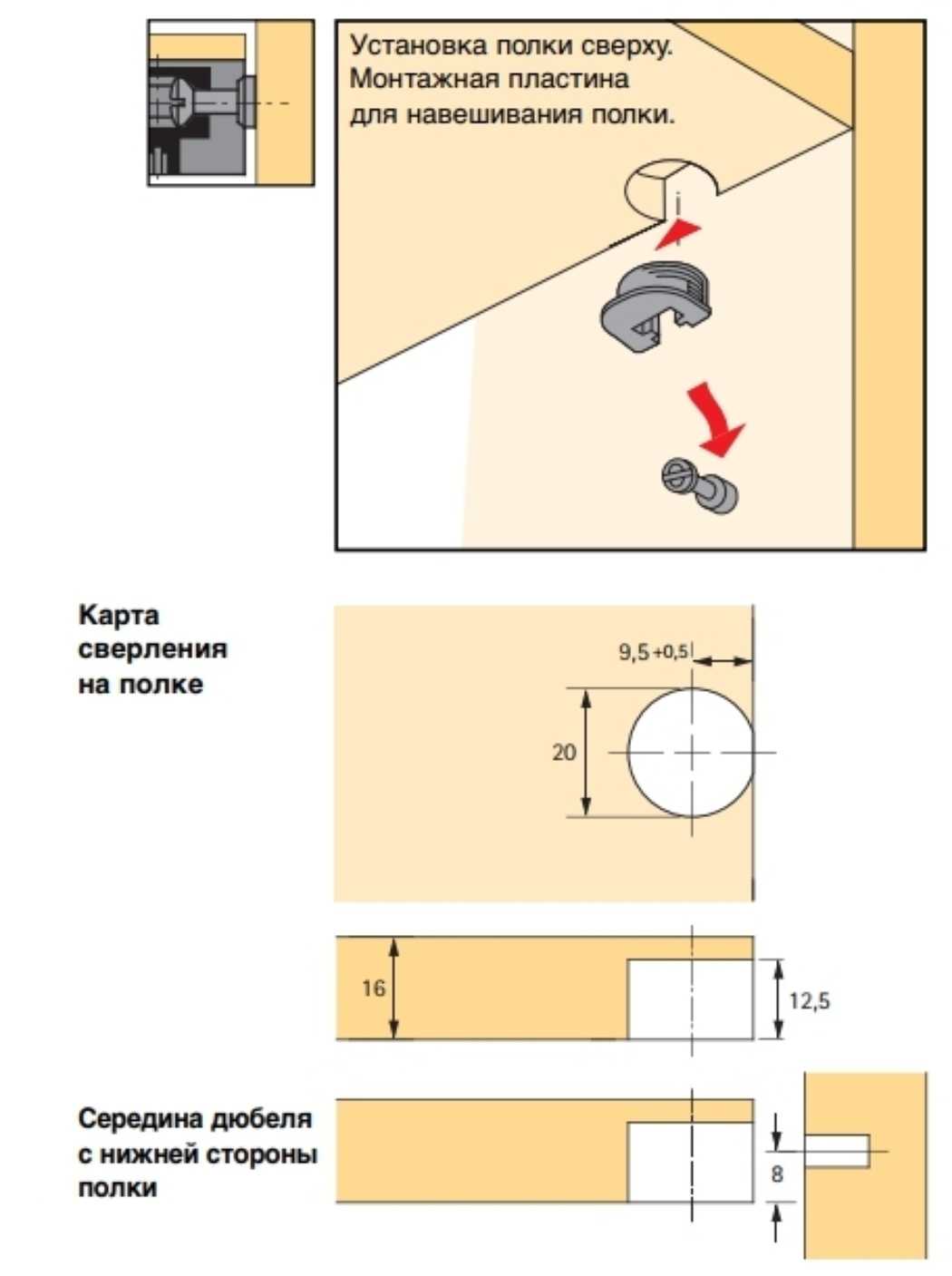

Начнем присадку с полок. Откладываем от заднего края расстояние 50 мм и 250 мм (эти размеры мы потом перенесем на вертикальную стойку). От края полки проводим перпендикуляр и откладываем на нем 9,5+/-1 мм. Это будет центр сверления.

Фрезой Форстнера сверлим глухие отверстия глубиной 13 мм (обязательно приложить к торцу стяжку и посмотреть, достаточная ли получилась глубина). Ставим стяжку над отверстием, тщательно выравниваем (второй попытки не будет) и забиваем молотком или киянкой.

С полкой закончили, переходим ко второй части стяжки. На уровне центра предполагаемой полки проводим перпендикуляр. На нем от задней части откладываем те же расстояния, что и на полке (50 и 250 мм). Рассверливаем их 5 мм сверлом — отверстия глубиной 8 или 11 мм (в зависимости от вида ввинчиваемого штока).

Закручиваем штоки в полученные отверстия. Совмещаем полку со стойкой, заводим штоки в пазы эксцентриков и заворачиваем последние. Полка при этом плотно притягивается по месту.

Фото 8 — Messan Raffix Hafele D20 мм белая с эксцентриком + винт D6x7.5 мм

Преимущества и недостатки

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

Преимущества	Недостатки
1. Мебель можно собрать и разобрать быстро и без усилий. 2. Возможность многократной сборки и разборки изделий. 3. Самый надежный и прочный вариант крепления. 4. Не портит внешний вид изделия. 5. Возможность скрепления изделий под разными углами.	1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом. 2. Технология монтажа довольно сложная. 3. Необходимость идеально точных расчетов для разметки под места креплений.

Как выглядит установленная на место эксцентриковая стяжка

Форма и размеры

Мебельный шуруп является самым популярным способом крепления при производстве, сборке мебели. Существует много размеров и форм метизов, предназначенных для осуществления любых технологических операций, связанных с изготовлением мебельных изделий.

Длина и диаметр таких метизов определяются в миллиметрах либо номером. Соотношение диаметра к длине разнится для каждого стандарта, но большого практического значения эти отличия не имеют. Номер определяется числом от 1 до 20, чем больше номер, тем толще изделие. Широко применяются диаметры с числом 2,3,4,6.

ГОСТ регламентирует параметры изделия, но продукция может иметь и нетипичные размеры и производиться, к примеру, под спецзаказ. Таблица номенклатуры универсальных шурупов в миллиметрах.

Диаметр	2,5	3,0	3,5	4,0	5,0
Длина	от 10 до 25	от 10 до 30	от 10 до 40	от 13 до 50	от 16 до 70

Самый ходовой размер для мебели — 3 х16 мм; 3,5 х16 мм; 4,0 х16 мм. Параметры универсальных шурупов регламентируют следующие виды ГОСТа.

ГОСТ 1144-80	Шуруп, имеющий полукруглую головку и характеризующийся прямым шлицем
ГОСТ 1145-80	Крепеж, совмещающий в себе потайную головку и шлиц прямой и крестообразной формы
ГОСТ 1146-80	Изделие, имеющее полупотайную головку

Конфирматы для мебели имеют три основных диаметра, из которых чаще применяемым является диаметр 7,0. Таблица номенклатуры евро шурупов в миллиметрах.

Диаметр	5,0	6,5	7,0
Длина	40-50	50	от 40 до 70

Таблица стандартных размеров конфирмата в миллиметрах.

Диаметр	7
Диаметр резьбы	6,7-7,1
Шаг резьбы	3
Диаметр тела	4,7
Диаметр наконечника	4,4-4,5
Диаметр части, не имеющий резьбу	3-6
Высота шляпки	10-12
Диаметр шляпки	9,5-10,3
Глубина шлица	2,7-3,2

Параметры шурупов индивидуальны для каждого вида. Главными определяющими показателями считаются их длина и толщина. Длина — это промежуток между концом и плоскостью под шляпкой. Этот показатель находится в диапазоне 6 — 150 мм. Толщина равна диаметру резьбы по внешней части метиза, и размер ее колеблется от 3,5 до 6 мм. Масса отдельного метиза зависит от его параметров и может быть в диапазоне 0,3 — 16,6 г, а вес упаковки, содержащей тысячу штук, будет составлять от 0,26 до 20 кг.

Размеры

Резьба

Форма

Мебельный уголок

Это вид крепежа применяется для соединения двух деталей. Это достаточно непрочный способ соединения, поэтому с его помощью скрепляются детали, на которые не предполагается влияния больших нагрузок. Обычно это декоративные элементы, например, цоколь шкафа-купе или антресольные полки.

Рис.21.

 Мебельный уголок применяется для крепления декоративных элементов мебели (цоколь) и установки полок. Изготавливается из пластика. Для скрытия крепежа имеет крышку. В качестве крепежа применяют саморезы длиной 16 мм.

Часто применяют пластиковые уголки вместо металлических. Они не менее прочные, но имеют более привлекательный внешний вид и возможность срытого крепежа. Мебельный уголок крепится к двум сопрягающимся деталям с помощью двух саморезов. После чего защелкивают крышку, таким образом скрывая крепеж.

Рис.22.

 Мебельный уголок применяют для крепления низконагруженных элементов мебели, в том числе для установки декоративных элементов, таких как цоколь, вставки и пр.

Рассмотренный в статье мебельный крепеж является самым распространенным и наиболее часто используемым, благодаря тому, что это самые универсальные и легкие в использовании виды крепежа. В подавляющем большинстве случаев описанных видов мебельного крепежа достаточно для сборки любой мебели.

Уголок

Внешний вид этой стяжки полностью соответствует своему названию. При сборке мебели применяются уголки двух видов:

• пластиковые;
• металлические.

Вторые представляют собой металлический элемент, который загнут под углом в 90 градусов. В каждой из частей есть одно или несколько отверстий, через которые вкручиваются саморезы. Пластиковые уголки представляют собой закрытую конструкцию, похожую на пирамиду. Пример можно видеть на фото ниже.

Как видно, саморезы прячутся под небольшим пластиковым колпачком, что очень удобно. В профессиональной сфере такая стяжка используется довольно редко, т. к. обладает невысокой прочностью. Иногда они применяются для сборки деталей цокольного элемента шкафа. В некоторых случаях на мебельный уголок может быть закреплена столешница, если не предполагается перемещение стола. Лучше использовать растекс вместо уголка.

Шканты

Представляет собой деревянную вставку в виде цилиндра, которая имеет торцы и фаски с рифленой поверхностью. Шканты устанавливаются в предварительно просверленные пазы на ПВА клей, если это основной крепежный элемент и без клея для дополнительной фиксации основного крепежа (как в предыдущем варианте). Получается скрытый вид крепления, который часто используют при сборке корпусной мебели.Минусы этого вида крепежа:

• соединить мебельные щиты между собой на шканты можно только один раз, разобрать мебель без повреждений фасада очень сложно;
• чтобы идеально подогнать элементы мебели, нужно точно сверлить отверстия под шканты. Для этого нужен специальный инструмент (кондуктор), который можно сделать своими руками.

Соединение мебельных щитов с использованием шкантов

Винтовая стяжка

Винтовая стяжка состоит из винта и бочонка. Такой комплект используется для крепления торца одной панели к пласти другой. Например, для крепления полки к боковой панели или спинки кровати к царгам.

Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.

Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.

Для установки этого вида крепежа необходимы навыки. Новички могут столкнуться с такой проблемой, как неточное совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так-то просто.

Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения.
