Обзор мебельных кондукторов и шаблонов, нюансы выбора

Изготовление кондуктора для сверления своими руками

Как уже говорилось выше, кондуктор для сверления отверстий можно изготовить самостоятельно. Для этого выбираем в интернете нужный вам чертеж кондуктора для сверления отверстий и по нему собираем это приспособление.

Делаем сами

Для создания кондуктора вам потребуются такие инструменты:

• электрическая дрель;
• «болгарка»;
• набор слесарных инструментов;
• в некоторых случаях – сварочный аппарат.

Прежде чем начать изготавливать кондуктор определитесь с его конструкцией.

Простейший кондуктор для разметки и сверления отверстий сделать несложно. Берем основу для кондуктора – кусок арматуры размером 10х10 или больше. Арматура должна иметь квадратное сечение.

Ножовкой отрезаем требуемый по размеру брусок арматуры и с помощью шкурки и напильника зачищаем его. Должен получиться правильный параллелепипед. Затем производят разметку центров для просверливания шаблонных отверстий.

Центр должен располагаться на расстоянии 8 мм от края — как раз половина толщины доски ДСП, а шаг между несколькими центрами отверстий делается в соответствии с мебельными стандартами — расстоянием в 32 мм.

По этим разметкам следует просверлить отверстия 5 мм диаметром. Затем из металлической пластины 1 мм толщиной и 25 мм шириной изготавливают упор кондуктора для сборки мебели.

Пластину сгибают под прямым углом и вместе с куском просверленной арматуры закрепляют в струбцине и сверлят в них отверстия под резьбу.

После нарезки резьбового соединения обе части кондуктора соединяют в единое целое. Вот и все. Простейший мебельный кондуктор готов к работе.

С его помощью можно без опасений производить сверление в ДСП, не боясь, что сверло выйдет на поверхность доски или пойдет криво.

Сделать или купить?

Такие простейшие приспособления защищают мебель от всевозможных повреждений при сборке, а также значительно облегчают работу сборщиков мебели, но если вы не хотите заморачиваться с изготовлением кондуктора своими руками, то его можно купить.

Купить кондуктор для сверления отверстий можно в любом специализированном магазине, но здесь есть одна тонкость – кондуктор с эксклюзивными параметрами, который подходил бы для строго определенной задачи придется изготовить самому.

Для его изготовления используются любые материалы, которые всегда есть под рукой: деревянная доска или лист металла. На них просверливаются все необходимые отверстия, которые в дальнейшем послужат направляющими.

Можно сделать кондуктор без пыли, для этого шаблон накрывают половиной пластиковой бутылки специально подогнанной для такого случая. При необходимости для кондуктора дополнительно делают отвес, чтобы бетонная крошка или стружка не падала на пол.

Покупаем в магазине

Если вы все-таки решили купить это приспособление, то знайте, что цены на кондукторы для сверления отверстий могут быть разными, что зависит от вида и назначения кондукторов, а также их размеров и фирм изготовителей.

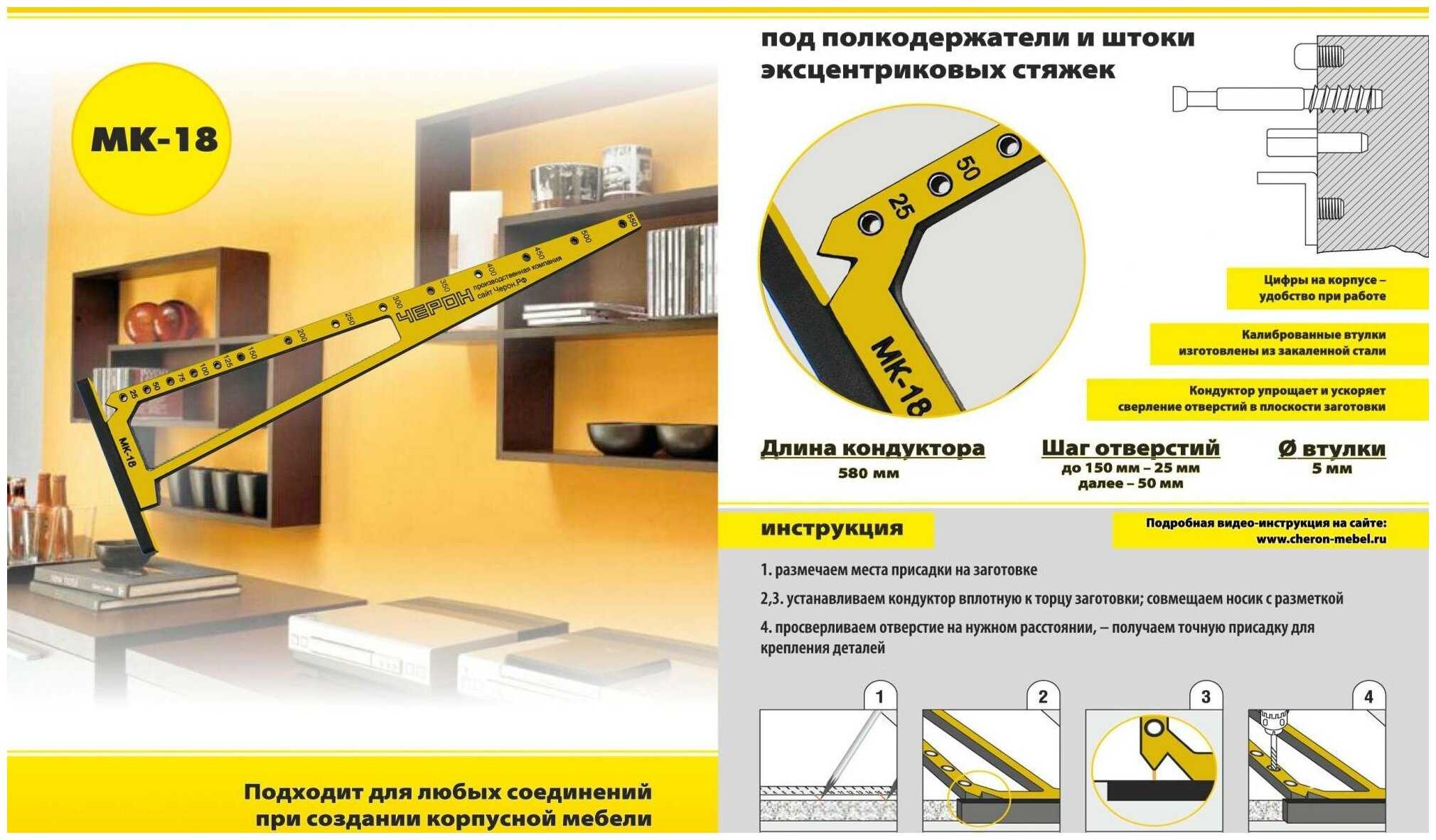

В продаже есть много качественных кондукторов известных изготовителей, позволяющих увеличить точность разметки и упростить процесс сверления. Простейший кондуктор стоит недорого, но если это — профессиональное приспособление, которое оснащено дополнительными функциями, то его стоимость будет значительно выше.

Но, в любом случае, кондуктор для сверления отверстий, будь он хоть самодельным хоть заводского изготовления — незаменим при изготовлении мебели своими руками, а также при соединении деталей с помощью конфирмата (евровинтов) к тому, же кондуктор позволяет обходиться минимальным количеством инструмента при домашнем ремонте или сборке мебели.

Поэтому непременно приобретите такое полезное устройство в сундучок домашнего мастера.

Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
2. Направляющих втулок, куда входит сверло.
3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение. Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи

Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.

Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок. Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Применение

Данные изделия издавна применяются и обширно распространены в металлообработке. Так, кондукторами комплектуют многие станки. Нужда в шаблонах для шкантов в сфере деревообработки обусловлена распространенностью закрытых мебельных соединений. В данной отрасли промышленности рассматриваемые приспособления применяют как в серийном производстве, так и при сборке. В последнем случае мебельные кондукторы служат для сверления отверстий под шканты.

Помимо названных сфер, такие устройства востребованы в строительстве, машиностроении, бытовых работах.

Сфера применения определяется типом кондуктора. Так, накладные устройства служат для обработки плоских деталей, плит ДСП и МДФ. Угловые применимы как для мебели, так и для плит ДСП и МДФ. Поворотные изделия рассчитаны на проделывание отверстий в цилиндрических деталях. Универсальные модели подходят для мелкосерийного мебельного производства. Опрокидываемые варианты рассчитаны на одновременную обработку в нескольких плоскостях. Закрепляемые и скользящие кондукторы наиболее подходят для бытового использования. К тому же последние несовместимы с одношпинделевыми станками.

Жесткие модели ориентированы на проделывание отверстий в предметах с неровной плоскостью вроде труб. В рассматриваемом случае их закрепляют с применением струбцины, но для мебели названный способ не подходит, так как возможна деформация поверхности.

Использование кондукторов упрощает и ускоряет осуществление работ за счет того, что это избавляет от необходимости ручных замеров и расчетов.

Инструменты для разметки, сборки и обработки

Прежде всего желающим собирать мебель собственноручно понадобится базовый набор инструмента.

Арсенал для измерений и разметки включает в себя:

• линейка – нужна металлическая и тонкая, длиной до метра;
• простой карандаш (лучше брать твердо-мягкий, он помечается буквами HB);
• угольник столярный (помогает строить перпендикулярные линии);
• ластик;
• рулетка (подойдет пятиметровая);
• уровни разного размера;
• шило;
• степлер;
• молоток;
• струбцины (для фиксации частей под нужным углом).

Не забудьте о крепежных элементах и инструментов для их закручивания – отверток, шестигранников.

Линейку выбирайте обязательно железную.

Этапы изготовления

Рассмотрим процесс создания металлического кондукторного устройства для конфирматов. Этот крепеж наиболее часто используют при сборке мебели:

от металлического бруска квадратного сечения (10х10 мм) с помощью болгарки отрезается кусок нужной длины. Торцы полученного отрезка с помощью напильника выравниваются и зачищаются от заусениц. Углы и ребра можно скруглить для удобства и безопасности пользования;
на заготовке размечаются места отверстий. Центры их должны располагаться на расстоянии 8 мм от боковой грани (толщина листа ДСП – 16 мм). От торца и между отверстиями должно быть 32 мм, соответственно общепринятой системе мебельных креплений. Для разметки можно использовать столярный уголок или штангенциркуль. Отметки на детали лучше сделать с помощью острого металлического предмета – шила или большой иглы. Можно с помощью керна и молотка сделать лунки для начальной установки сверла

Важно при сверлении отверстий не допустить смещения сверла и сделать их строго перпендикулярно поверхности заготовки;
с помощью сверла диаметром 5 мм сделать отверстия;
для создания упора нужно отрезать кусок нужной длины от металлической пластины (1х25 мм);
обработать края с помощью наждачной бумаги;
согнуть заготовку под прямым углом, зажав в тисках. Сложить детали, совместив их соосно;
скрепить детали в таком положении с помощью струбцины;
со стороны пластины по длине устройства и в торце просверлить отверстия, соответствующие размеру винта

Нарезать резьбу и скрепить детали;
излишек упорной пластины отрезать, края обработать.

Мебельные кондукторы и шаблоны своими руками

Как делаются кондукторы, теперь понятно, равно как и их необходимость для производства мебели.

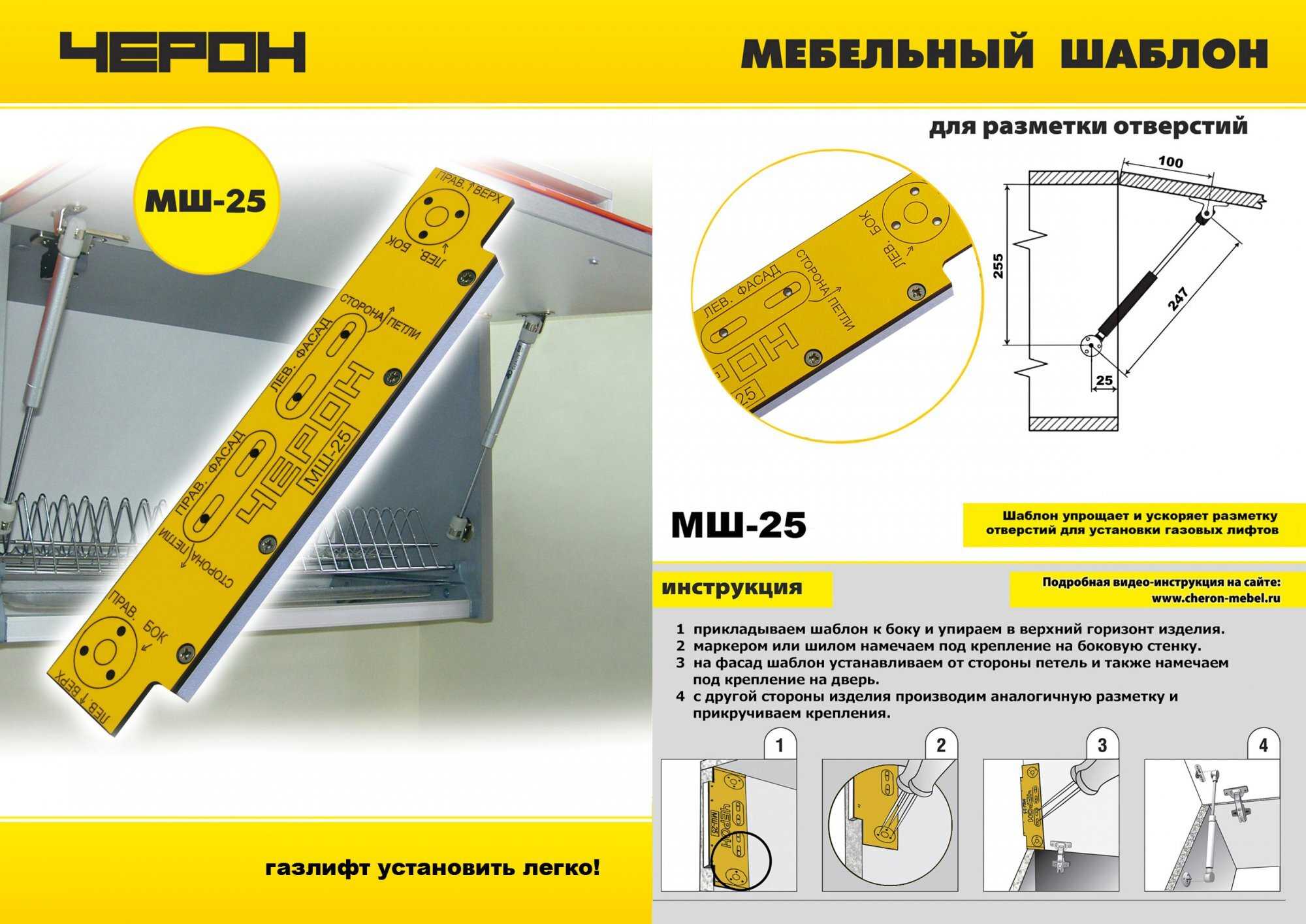

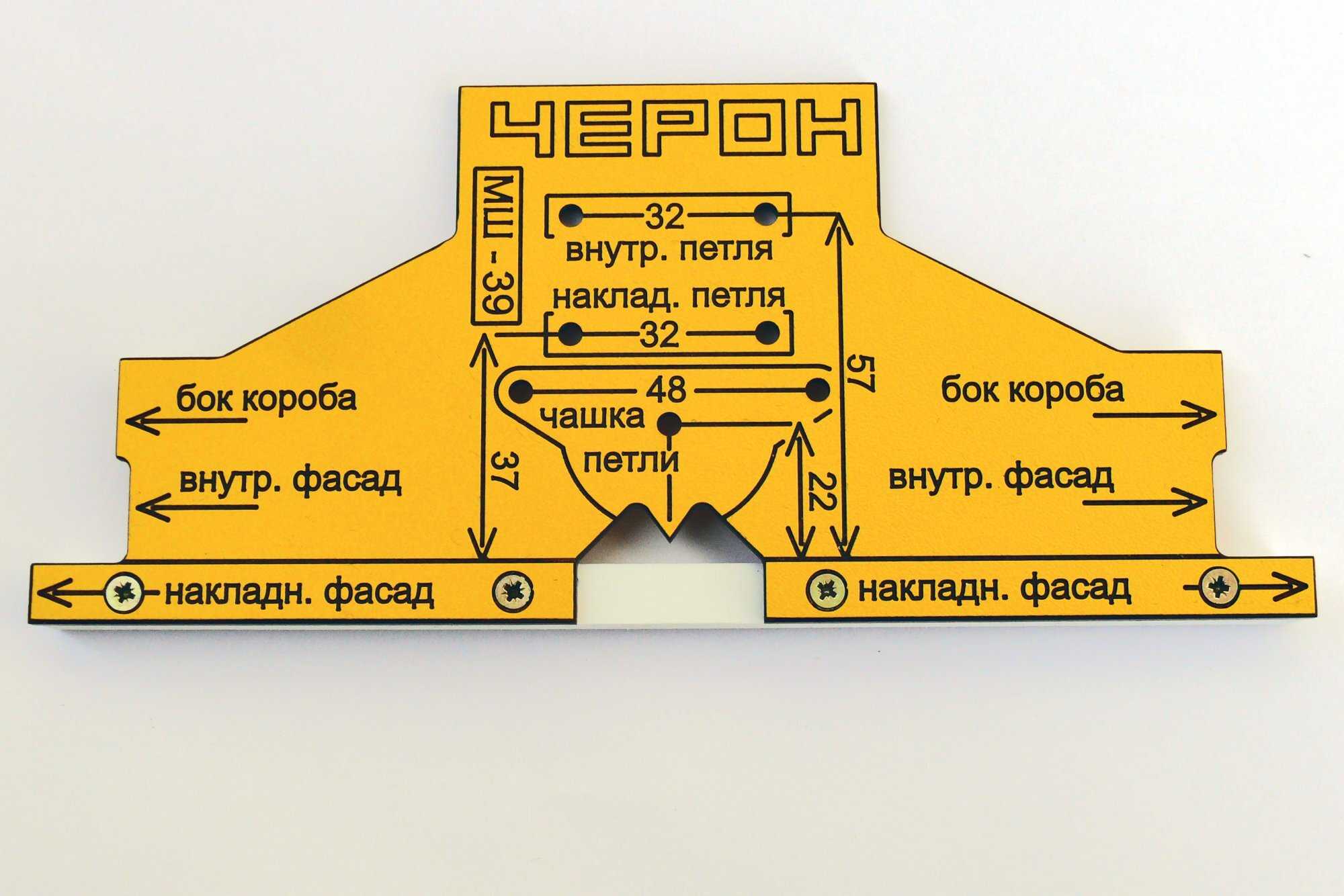

Не только кондукторы, но и шаблоны необходимы в мебельном производстве. Простейший шаблон, порой сэкономит массу времени и даст возможность не менее точной сверловки, чем кондуктор.

Например, простейший металлический сборный накладной шаблон, состоящий из двух листовых заготовок размером 130×70 мм и стального квадрата сечением в 20 мм. Они соединены между собой винтами в верхней части конструкции — так прикреплены к квадрату. Квадрат просверлён под втулки, куда последние и запрессованы. Такое приспособление для сверления отверстий в торце детали, выполненной из ДСП, даст возможность сверлить, совершенно не задумываясь о разметке и перпендикулярном сверлении. А уж цена этой оснастки ниже всякого представления об экономии.

Вместо металла можно и нужно использовать те материалы, которые стоят недорого и легко обрабатываются.

• Фанера.
• Текстолит или стеклотекстолит — желательно толстый.
• Дерево твёрдых пород.
• Оргалит или его аналог.

Нужно иметь в виду, что эти материалы недолговечны, и для того, чтобы приспособления не приходилась делать каждый день, вполне резонно впрессовывать в них металлические трубки.

В заключение стоит подвести итоги сказанному. Делать кондуктор или шаблон самому или же купить его в магазине — это дело каждого в отдельности. Если домашнему мастеру надо сделать какую-нибудь мебель в единственном экземпляре и есть материал для кондуктора, а также и возможность его изготовления — можно воспользоваться этим. Возможно, что подобная оснастка мастеру больше никогда и не пригодится.

А вот если даже небольшая мебельная мастерская занимается производством серийной мебели, и в ней работает достаточно людей — проще, вероятно, приобрести что-то готовое, тем более, что эти незаменимые помощники мастеров понадобятся им в нескольких экземплярах.

В последнем случае имеет смысл приобретение более дорогих, точных и износостойких кондукторов вместо изготовления кустарных, которые менее точны и долговечны.

Мебельный кондуктор своими руками: чертежи с размерами в помощь

Принцип этой оснастки:

1. Корпус углового типа. Накладывается на плоскости деталей, которые потом будут соединяться между собой.
2. Втулки направляющие. Через них будет входить сверло.
3. Зажимные устройства. Они фиксируют кондуктор и выполнены с торцевой части.

Проектирование собственного кондуктора должно основываться на том, чтобы с помощью этой оснастки можно было делать большую часть выполняемых работ, связанных с крепежами различных типов.

Важно! Коль нужен универсальный помощник — это касается профессиональных мебельщиков, то лучше будет приобрести промышленную оснастку, которая сделана более точно и качественно. Именно такое приспособление будет предпочтительным и быстро себя окупит, особенно, если ещё учесть и то, что к этому устройству зачастую прилагается немало различных шаблонов, упоров и других мелочей, которые также необходимы в работе

Обходятся они гораздо дешевле, чем при покупке в розницу.

И всё же это приспособление, по необходимости, можно сделать своими руками.

Такая оснастка, возможно, нужна не так уж и часто в том или ином производстве, а уж домашнему мастеру — тем более. Так что многим пользователям сделать её самому будет значительно выгоднее.

Если же проектирование таковой остаётся актуальным, то нужно подготовить материалы для изготовления самодельного кондуктора для сверления под конфирмат:

• Уголок. Свой выбор следует остановить на неравнополочном виде этого проката — его возможности более широки. Полку уголка надо выбирать наибольшей толщины, которая может доходить до 8 мм. Это вполне обосновано, поскольку тогда можно вставлять направляющие втулки, наружный диаметр которых достигает 6 мм. Исходя из этого, можно использовать свёрла от 3,5 до 4 мм. Если даже того диаметра и будет недостаточно, то материал рассверливают большим сверлом, не используя уже никаких других приспособлений.
• Направляющие втулки. Здесь будут предпочтительнее трубы из нержавеющей стали, которые подбираются, прежде всего, по внутреннему диаметру. Пример: труба 6×1,5 подходит для сверла не более 2,7 диаметром. Разъяснение: внутреннее отверстие её будет 3 мм, а небольшой зазор по всему внутреннему диаметру учитывается из-за термического расширения материала. Длина втулки — это глубина отверстия в уголке, умноженная на два и более. Посадка втулок либо переходная, либо с натягом, либо по системе вала. Последняя является наиболее целесообразной.

Вместо труб, конечно, можно использовать готовые втулки, применяемые в аппаратах по протяжке проволок — таковые имеются, например, в машиностроении. Такие детали (даже бывшие в употреблении), подойдут как нельзя кстати: они выполнены из легированных сталей и имеют практически неограниченный ресурс работы.

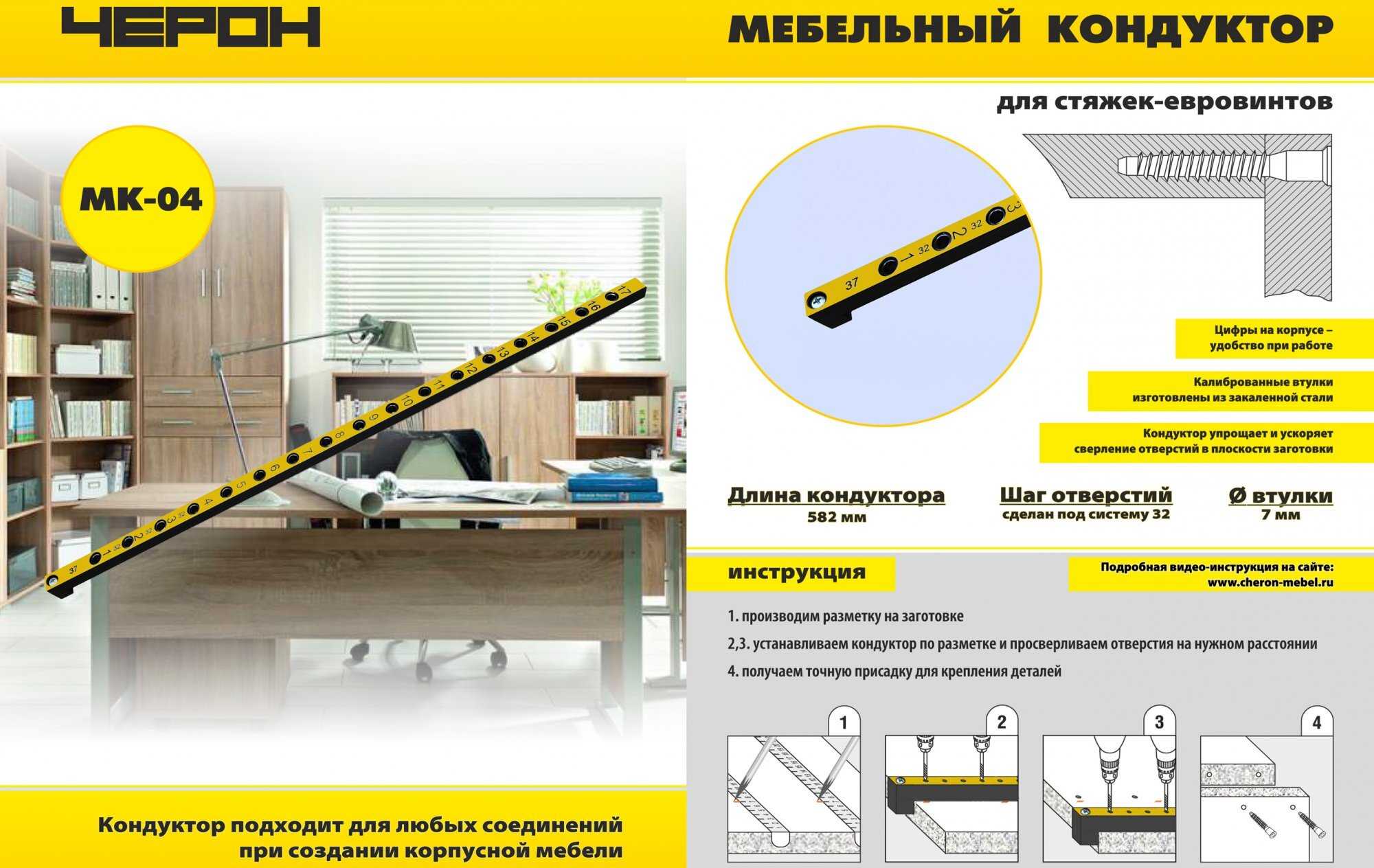

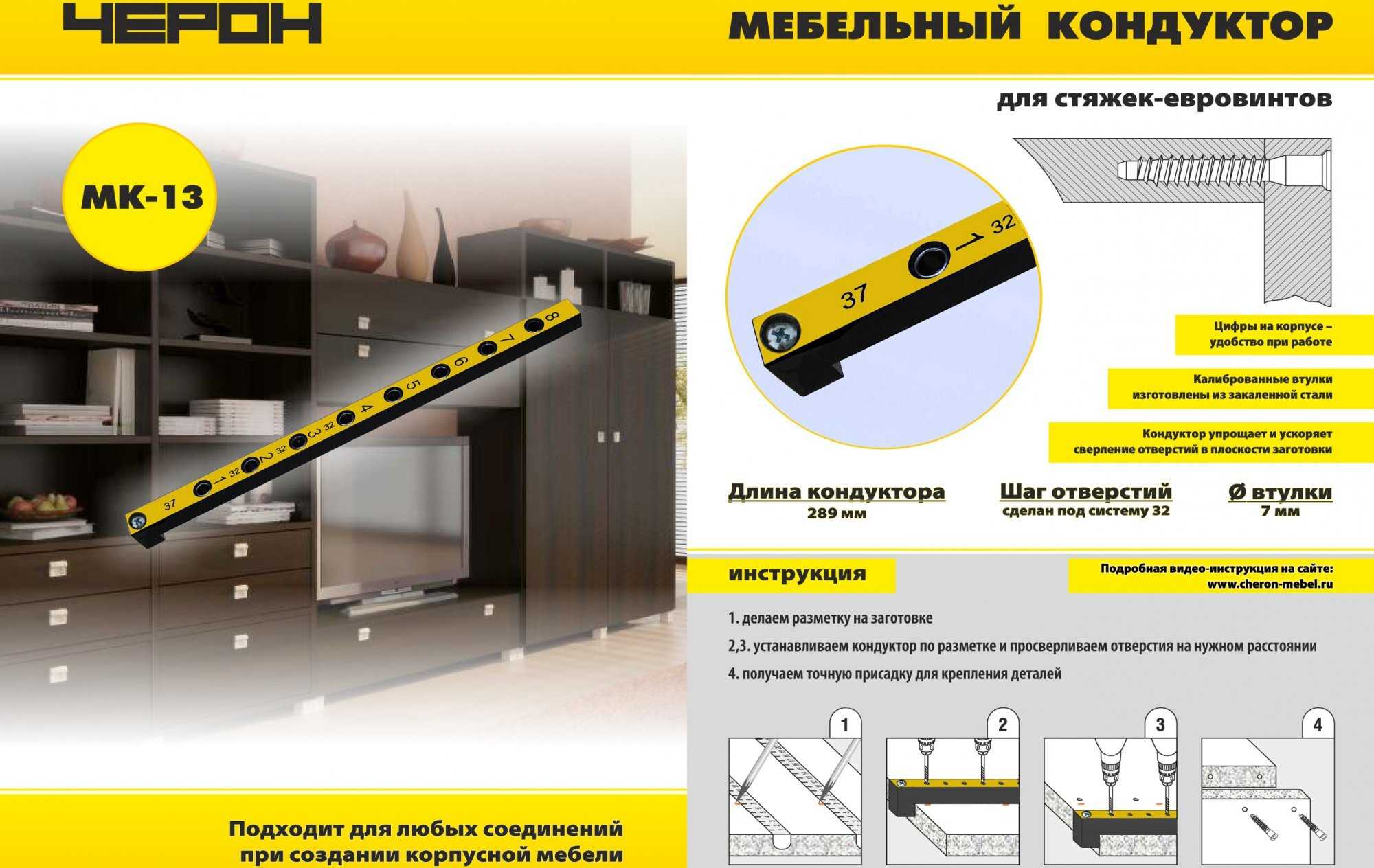

Кондуктор для сверления отверстий под шканты и конфирматы – Инструмент Мастер

Точно и качественно выполнить отверстия в изделиях, изготовленных из натуральной древесины, ДСП, МДФ, металла и других материалов, позволяет такое удобное приспособление, как кондуктор. Таким приспособлением, в частности, активно пользуются специалисты, занимающиеся производством мебели. При этом кондуктор можно как приобрести в серийном исполнении, так и сделать своими руками.

Универсальный кондуктор ползункового типа для сверления отверстий под евровинты и шканты

Как сделать кондуктор для сверла своими руками

Очень часто при ремонте мебели или её сборке нужно точно просверлить отверстия для комфирмата, нагеля и других крепежей. Если сверлить лист ДСП, то простым сверлом сделать это практически невозможно, поскольку отверстие разбивается и не всегда получается сделать прямой угол. Поэтому для таких работ обязательно нужно иметь инструмент, который называется кондуктор.

Классификация кондукторов

функция кондукторов — это обеспечение прямолинейности в сверлении деревянных поверхностей на протяжении всей глубины отверстия.

Такие приспособления в обработке металла используются довольно часто и, как правило, поставляются прямо со станком.

В связи с необходимостью создания подобных отверстий в производстве мебели в большом количестве такие приспособления очень востребованы среди мастеров.

Существуют такие разновидности кондукторов:

• Накладные. Подобный вид не требует фиксации перед началом работы. Они практичны и просты, но пользоваться ими следует только одной рукой, если дрель не установлена на специальную станину. Сделать самостоятельно такой кондуктор можно легко и просто, а использовать необходимо в ДСП плитах.
• Поворотные. С их помощью можно сделать два отверстия в плоскостях, которые прилегают друг к другу. Выполняется такая операция благодаря откидному кронштейну.
• Кондуктор для сверления отверстий под углом. Этот вариант применяется в узкоспециализированных отраслях. С его помощью можно просверлить отверстия под углом. Иногда используется вместе с накидными кондукторами.
• Скользящие. Они предназначены для сверления отверстий в нескольких местах, но при этом первичные установки остаются неизменными. Они в основном используются профессионалами, а для успешной работы необходим небольшой опыт.

Если кондуктор имеет достаточную жёсткость, то его можно использовать не только на ровных плоскостях, но и для кривых труб и т. п. В этом случае он закрепляется с помощью струбцины. Но ни в коем случае ее нельзя использовать для крепления на деревянных поверхностях, так как можно испортить мебель. Его можно купить в магазине, а также сделать своими руками.

Кондуктор по факту является шаблоном для проделывания отверстий, с помощью которого такую работу можно сделать с максимальной точностью. В связи с простотой строения конструкции они часто применяются не только в сферах производства мебели.

В частности, активно используют в сфере машиностроения для сверления отверстий в различных заготовках и т. п. Не стоит забывать и о мебельной индустрии, где такое приспособление используется для разнообразных нужд при сборке мебельной фурнитуры.

Особенности самостоятельного производства

При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме.

Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы.

К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.

Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки.

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Приспособление для сверления отверстий под шканты и конфирматы

Несмотря на то что на сегодняшний день в мебельной промышленности появилось много новой фурнитуры, старый добрый шкант применяется до сих пор. Это объясняется тем, что посредством этого предмета фурнитуры не видны соединения, и это особенно ценно в производстве мебели из натурального дерева.

Как уже говорилось, сверление под шканты создаёт немало проблем мебельщикам, особенно недостаточно квалифицированным.

Для того чтобы мебельные плоскости были идеально состыкованы, необходима точная разметка, а эта оснастка позволяет ускорить работу и довести качество таковой до нужного уровня.

Работа с конфирматами — специальными мебельными винтами — хоть и менее хлопотная, но тоже требует определённых навыков. А учитывая то, сколько нужно разметить и просверлить отверстий, перед тем, как закрутить конфирмат в одном мебельном изделии, такое приспособление в значительной степени ускорит работу, да и её качество тоже.

Простейшие устройства

1. Кондуктор двухползунковый. Он позволяет сверлить отверстия в двух смежных (сопрягаемых) деталях. Приспособление сконструировано из двух линеек, которые служат направляющими и соединены с крепёжной планкой. Отверстия, выполненные в ней, дают возможность для установления планки на деталях разной ширины. Перемещаемые по линейкам корпуса (сменные) имеют набор направляющих втулок, где расстояния между ними разные. Кондуктор фиксируется посредством соединительной планки, с противоположной стороны же имеется ограничитель хода, поджимаемый винтом-барашком.
2. Кондуктор многопозиционный. Крепится струбцинами. Конструкция позволяет производить вертикальное сверление. Изготовлен он из толстостенного алюминиевого уголка. Поскольку приспособление имеет значительную длину, оно оснащено промежуточным креплением в центре конструкции. Очень удачно применена толстая стенка уголка, что нельзя переоценить в момент накладки приспособления на поверхность детали и при переустановки кондуктора на 90°. Подбор расстояния между втулками осуществляется по самым распространённым величинам, предусмотренным для установки шкантов или конфирматов.

Порядок работы с кондуктором:

• Приспособление фиксируют на обрабатываемой детали.
• Гильзу вставляют в отверстие.
• Сверлят через гильзу.

Преимущества использования

По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.

Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.

Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:

• способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
• давать возможность проделывать несколько отверстий одновременно без ручной разметки;
• заметно повышать качество работы со сверлом.

Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:

• минимальная вероятность деформации;
• сверло направлено максимально четко;
• отсутствие нагрева при работе.

Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.

А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.

Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.

Мебельные кондукторы и шаблоны своими руками

Как делаются кондукторы, теперь понятно, равно как и их необходимость для производства мебели.

Не только кондукторы, но и шаблоны необходимы в мебельном производстве. Простейший шаблон, порой сэкономит массу времени и даст возможность не менее точной сверловки, чем кондуктор.

Например, простейший металлический сборный накладной шаблон, состоящий из двух листовых заготовок размером 130×70 мм и стального квадрата сечением в 20 мм. Они соединены между собой винтами в верхней части конструкции — так прикреплены к квадрату. Квадрат просверлён под втулки, куда последние и запрессованы. Такое приспособление для сверления отверстий в торце детали, выполненной из ДСП, даст возможность сверлить, совершенно не задумываясь о разметке и перпендикулярном сверлении. А уж цена этой оснастки ниже всякого представления об экономии.

Вместо металла можно и нужно использовать те материалы, которые стоят недорого и легко обрабатываются.

• Фанера.
• Текстолит или стеклотекстолит — желательно толстый.
• Дерево твёрдых пород.
• Оргалит или его аналог.

Нужно иметь в виду, что эти материалы недолговечны, и для того, чтобы приспособления не приходилась делать каждый день, вполне резонно впрессовывать в них металлические трубки.

В заключение стоит подвести итоги сказанному. Делать кондуктор или шаблон самому или же купить его в магазине — это дело каждого в отдельности. Если домашнему мастеру надо сделать какую-нибудь мебель в единственном экземпляре и есть материал для кондуктора, а также и возможность его изготовления — можно воспользоваться этим. Возможно, что подобная оснастка мастеру больше никогда и не пригодится.

А вот если даже небольшая мебельная мастерская занимается производством серийной мебели, и в ней работает достаточно людей — проще, вероятно, приобрести что-то готовое, тем более, что эти незаменимые помощники мастеров понадобятся им в нескольких экземплярах.

В последнем случае имеет смысл приобретение более дорогих, точных и износостойких кондукторов вместо изготовления кустарных, которые менее точны и долговечны.

Точно и качественно выполнить отверстия в изделиях, изготовленных из натуральной древесины, ДСП, МДФ, металла и других материалов, позволяет такое удобное приспособление, как кондуктор. Таким приспособлением, в частности, активно пользуются специалисты, занимающиеся производством мебели. При этом кондуктор можно как приобрести в серийном исполнении, так и сделать своими руками.

Универсальный кондуктор ползункового типа для сверления отверстий под евровинты и шканты
