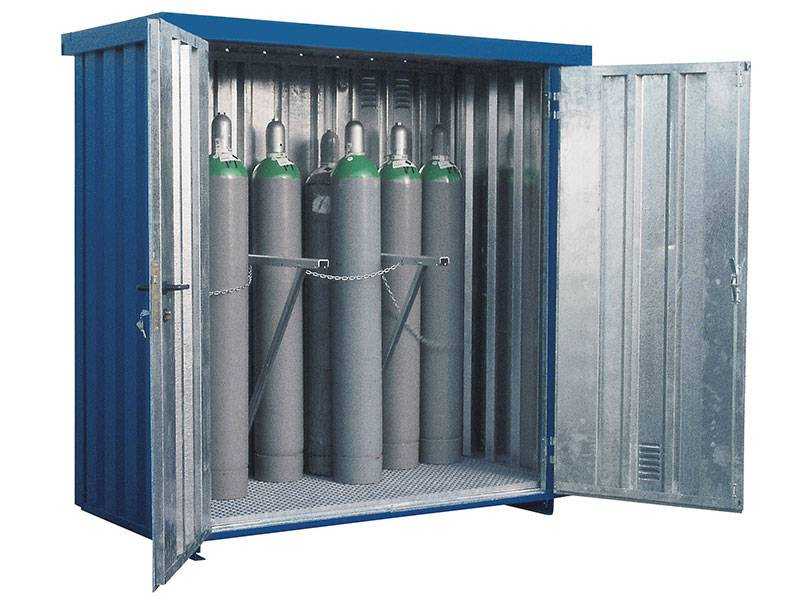

Шкаф для баллонов с газом: виды, как подобрать, требования к конструкции и месту установки

Оборудование шкафа своими руками

Прежде чем начать конструирование необходимо определиться с моделью:

Разборной.
Переносной.
Стационарный.
Одно- или двубаллонный.

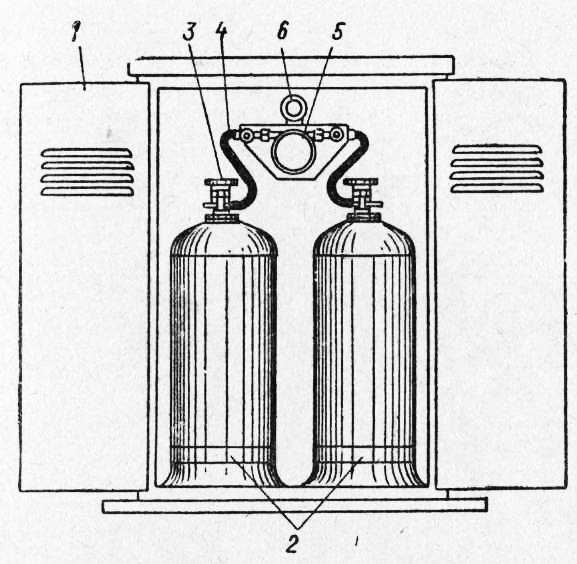

Двубаллонный шкаф особенно удобен, поскольку так можно легко переключить основную емкость на запасную и обеспечить постоянную подачу газа. Строительные работы начинают с определения необходимых размеров, после чего из металлических уголков оборудуют каркас, а затем оборачивают его листовым металлом. В боковой или задней части шкафа вырезают отверстие для шланга, подающего топливо в помещение. Отверстие делают по направлению магистрали.

Конструкцию в обязательном порядке оснащают отверстиями для вентиляции и замком. Лучше всего размещать вентиляционные отверстия сверху и снизу, но можно и по бокам. Также очень важен диаметр отверстия для проветривания – если сверлить 10 мм сверлом, то расстояние между ними должно быть 7-8 см, 20мм сверло – 10см. Еще одним способом вентиляции является своеобразная конструкция крыши – «на ножках». Выглядит это так: при помощи болгарки вырезают продольные полосы или оставляют небольшой зазор размеров 20 см.

Дно шкафа изготавливают из реек, для большей вентиляции. Закрепить баллон можно при помощи цепи, которые обеспечивают стабильное положение емкости. Дверные петли наваривают изнутри, а на самой двери делают ушки для замка навесного типа.

Ножки шкафа изготавливают из уголков повышенной прочности или металлических профилей. Высота данной детали должна составлять 10-15 см. все виды работ можно произвести при помощи нескольких приспособлений:

Шуруповерт.
Дрель.
Аппарат для сварочных работ.

Стандартные габариты готового изделия: высота 1м 25 см, глубина 40 см, ширина 1м 25 см.

Дачник — мастер на все руки!

Здравствуйте! Мой муж не просто дачник — он любитель мастерить. На даче мы работаем семьей и за 4 сезона многое успели. Ремонт и электрификация дачного домика, душа и туалета, новый сарай, две теплицы, четыре высокие грядки, стоянка для автомобиля и многое-многое другое — всё своими руками.

Сегодня я хочу представить на ваш суд две наиболее выдающиеся, по моему мнению, работы мужа — это ящик для газового баллона и новый сарай.

Сарай

Это — старый сарайчик, доставшийся при покупке дачи.

Своими руками супруг построил сарайчик от начала до конца,

даже приобрёл сварочный аппарат и маску и освоил искусство сварки.

Кошка наша тоже оценила новую постройку))

Теперь наш сарай на даче не стыдно представить и на конкурс. .

Ящик для газового баллона 50 литров

Когда мы купили дачу, то газовый баллон, оставленный нам хозяевами, стоял на кухне. Решили, что баллон необходимо вынести за пределы домика. Супруг поскреб по участку и набрал обрези железных листов, использовавшихся для крыши. Каркас для ящика сварил знакомый сварщик.

уголок 25 мм;
2 дверные петли 8,5 см;
две петли под замок;
саморезы;
шуруповерт;
обрезки профлиста;
краска по металлу.

Дно ящика изготовлено из бруска 40*40 см решёткой. Ящик крепится к стене дома саморезами.

А вот и он, мой муж, глава семейства — Валерий Борисович.

Елена, Валерий Борисович у вас, действительно, БООООльшой мастер. Вы вправе им гордиться. Но ведь и вы от него не отстаёте, вот, на фотографии видно, что помогаете.

Спасибо, Ирина! Да, наша семья может запросто называться «Очумелые ручки»! Мы болеем нашей дачей и поэтому стараемся! Сынуля тоже не отстает.

Лена, а то за строение из пеноблоков на первом фото слева? хороший сарайчик. тоже надо новый сарай ставить, сошлись с мужем на деревянном, обшитым металлопрофилем, но боялись, что страшновато будет выглядеть. очень даже ничего)))) и чем вы крышу крыли?

Двери из мдф для встроенного шкафа
Пожарный сертификат на шкаф пожарный
Обувной шкаф размеры стандарты
Шкаф натали белый глянец
Шкаф витрина мальше икеа

Применение и особенности содержания

Обустройство места для содержания оборудования имеет особые требования — сохранность содержимого, а подходящим материалом считается листовой металл, толщиной от 0.8 -1.5 мм.

Использование газовых устройств предполагает под собой применение защитных емкостей, большинство из которых, не предусматривает хранение в помещении.

Иногда, соблюдение условий разрешает определять изделие в закрытом помещении. В этом случае правильная высота потолка — от 2 метров, при этом потребитель должен подумать о наличии вентиляционных отверстий.

Для безопасного хранения владельцы предпочитают определять место хранения оборудования на улице. В таких условиях, уличные конструкции берут на себя основные функции:

комфортное место хранения;
сохранность от внешних воздействий;
экономия свободного пространства в помещении;
защита от открытого огня;
дополнительная защита от кражи оборудования;
обеспечивает минимальное воздействие солнечных лучей;

Отверстие для шланга, находится с обратной стороны либо с боковой.Для удобства владельцу предоставлена возможность сделать отверстие на любой из стенок шкафа, путем частичного выдавливания.

Чтобы предотвратить опасные последствия, в изделии имеются места,предназначенные для вентиляции, способные предотвратить возможные утечки.

Разновидности конструкций

Модели шкафов подразделяются на 4 основных вида: сборные, стационарные, одно-двух баллонные, разборные.

Большим спросом пользуются двухбаллоные изделия, которые при наличии запасного сосуда дают возможность потребителю постоянно пользоваться бытовым газом.

Устройства для содержания делятся на: двустворчатые или одностворчатые, и обязательно с ключевым замком. Эти меры предусмотрены для избежания проникновения к содержимому ящика посторонним.

Ножки для шкафа изготавливают из особо прочного материала, способного выдержать не только его, но и содержимое. Изделие может находится на специализированной подставке, способной обеспечить устойчивость конструкции.

При работе с разборными моделями, потребителю будет комфортно перевозить ящик, а также, каждый легко соберет продукт самостоятельно.

Вышеперечисленные виды считаются абсолютно ремонтопригодными.

Размеры шкафов

Описанные выше модели, имеют индивидуальные параметры, и распределяются по объемам емкостей, хранящихся в них.

Стандартный размер устройства, варьируется от 1 до 1.5 метров, когда высота обычного баллона — от 0.98 до 1.3 метров.

Правила относительно высоты не являются жесткими, что позволяет производителям конструировать шкафы с небольшим запасом, который немаловажен для размещения параллельных, вспомогательных механизмов.

Прочие габариты, ширина и глубина, в отличие от высоты, имеют ряд строгих требований, для одного баллона это 0.43 на 0.4 метра, для двух – 0.43 на 0.8 метра.Соответствуя регламентам конструирования, шкафы обретают форму параллелепипеда с размерами 1х0.4х0.43 м для малого сосуда,а для высокого — 1.5х0.8х0.43 м.

Таким образом, одно-баллонная конструкция весит до 55 кг, масса шкафа на 2 баллона увеличивается на 35 кг.

Чтобы обеспечить недосягаемость для посторонних конструкции оснащены ключевыми замками, по желанию, потребитель может обзавестись тяжелой цепью и навесным замком.Прочность подвесных креплений, на петлях обеспечивает сохранность газовых баллонов. Для правильного функционирования замка, двери должны плотно прилегать к каркасу, это поможет стабилизировать петли. При выборе продукта, положение петель подскажет правильное положение дверей.

Выбор сварочного оборудования

Сварку шкафа под баллоны будем производить на постоянном токе прямой полярности, поэтому выбираем в качестве источника питания сварочной дуги (ГОСТ 13821- 77) выпрямитель марка ВД-306. Выпрямитель дуговой однопостовой, номинальный сварочный ток которого 315А, номер модификации 1. Выпрямитель предназначен для питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов постоянным током. Он изготавливается с механическим трансформаторным регулированием и благодаря простате конструкции, надежности и легкости обслуживания широко применяется. Изменение силы сварочного тока в этом выпрямителе обеспечивается с помощью «переключателя диапазонов». Плавное регулирование в пределах диапазона осуществляется путем перемещения катушек вторичной обмотки ходовым винтом. Выпрямитель мост состоит из шести кремниевых вентилей В200. Вентиляция для охлаждения вентилей – воздушная, принудительная. Нормальная работа вентиляции контролируется ветровым реле. Сварочное оборудование должно быть укомплектовано в соответствии с паспортами, налажено и смонтировано по инструкции предприятия — изготовителя. Колебания напряжения питающей сети, к которой подключено сварочное оборудование, допускается не более ±5% от номинального значения. Источники питания должны быть в исправном состоянии и снабжены исправными контрольно-измерительными приборами амперметром, вольтметром. Электрические кабели (высокого и низкого напряжения) должны иметь Надежную изоляцию и должны быть снабжены клеммами или муфтами для надежного их подключения к источнику питания, держателю и массе.

Оборудование для резки

Для резки выбираем кислородно – пропановый резак РЗП-02 с Увеличенным размером инжектора и выходных шлицов для значительного повышения устойчивости работы резака. Редуктора Для кислорода выбираем редуктор баллонный кислородный одноступенчатый БКО-50-12,5. Он предназначен для понижения и регулирования давления газа — кислорода, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа Для пропана выбираем редуктор баллонный пропановый одноступенчатый БПО-5-3. Он предназначен для понижения и регулирования давления газа – пропана, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа.

для кислорода – диаметр внутренний 9,0 мм, рукав предназначен для подачи кислорода к аппаратуре газоплазменной обработки металла. Соответствует ГОСТ 9356-75. — для пропана — рукав ацетиленовый с внутренним диаметром 9,0 мм, рукав предназначен для подачи ацетилена/пропана к аппаратуре газоплазменной обработки металла. Соответствует ГОСТ 9356-75
для пропана – рукав ацетиленовый с внутренним диаметром 9,0 мм, рукав предназначен для подачи ацетилена/пропана к аппаратуре газоплазменной обработки металла. Соответствует ГОСТ 9356-75.

Виды газовых баллонов

Пропан в баллонах (точнее смесь пропана и бутана) большинство хозяев используют для работы газовых плит, на втором месте для отопительных систем. Бытовые емкости для перевозки и хранения газа отличаются по объему и весу:

Объем 5 л — имеет массу 6 кг;
Объем 12 л — имеет массу 11 кг;
Объем 27 л — имеет массу 26 кг;
Объем 50 л — имеет массу около 43 кг.

Производят 2 вида резервуаров для газа — с клапаном или вентилем. Лучше выбирать приборы имеющих вентиль, с них проще сливать конденсат, не используя постороннюю помощь.

Баллоны производства СССР

И сейчас экономные хозяева пользуются старыми металлическими емкостями, которые уже использовать опасно. Их держать в доме не стоит, и не только из-за непривлекательного внешнего вида. Металл страдает от коррозии, за надежность старой емкости поручится нельзя.

В некоторых государствах СНГ их применение запрещено, или они должны пройти проверку и получить соответствующий сертификат. Но лучше приобрести безопасные, современные изделия.

Современные стальные баллоны

Эти устройства немного лучше, но их металл так же страдает от коррозии. Для них опасны перепады температур. Емкости большого объема (свыше 50 л) запрещено размещать в жилом доме.

Устанавливают данные баллоны на улице, для этого подготавливают металлические шкафы монтируя их у стен дома, в защищенном от солнца месте. В жилье можно размещать небольшие емкости, но нужно придерживаться требований — минимальное пространство между баллоном и газовой плитой 1,5 м.

Кроме того, необходимо:

Размещать емкости в помещении, где есть вентиляция, поддерживается стабильная температура, на расстоянии от нагревательных приборов;
Своевременно проверять газовый баллон на пригодность к использованию.

Прокладку, установленную на горловине, меняют через определенный срок. Если она придет в негодность, то утечка газа в закрытом помещении представляет серьезную опасность.

Композитные газовые баллоны (Евробаллоны)

Эти изделия появились недавно, их допустимо устанавливать в жилых помещениях. Основной их плюс — повышенная безопасность. Такие емкости производят из стекловолокна и эпоксидной смолы. На заранее подготовленную форму наматывают особые нити после этого их пропитывают эпоксидкой. Баллон устанавливают в пластиковый кожух, его при повреждении несложно заменить.

Композитные, емкости имеют несколько положительных свойств, по сравнению с изделиями из металла, среди них:

Разнообразие изготавливаемых моделей;
Повышенная прочность;
Изделия допустимо складировать в штабелях;
Емкость предохранит газ от излишнего нагрева при температуре до 100 градусов;
Малый вес резервуаров, вместе с защитным кожухом он весит в 2 раза меньше, чем баллоны из металла;
Удобство использования, в моделях с прозрачными стенками, удобно контролировать количество жидкости;
Установлен перепускной клапан, позволяющий при повышении внутреннего давления сбросить избыточное количество газа.

Поэтому баллоны из композитных материалов считают самой подходящей тарой для хранения природного газа в бытовых условиях, они безопасны, мало весят практичны и удобны. Минус у них один — высокая стоимость. Причина дороговизны в том, что их пока изготавливают только в Европе.

Что можно сделать с газового баллона

Раздел: Полезные приспособления

Газификация населения дает о себе знать, поэтому оказались не нужными много баллонов из под пропана емкостью 50 л. Чтобы добро не пропадало предлагаем подборку устройств для облегчения жизни. Что можно сделать с газового баллона — смотрим далее.

Перед тем как, что то сделать из баллона необходимо соблюдать меры безопасности, так как газ пропан очень опасен.

Открываем кран и выпускаем газ. Это делается в дали от открытого источника огня. Затем, кладем пустой баллон на землю, бьем кувалдой по крану, он отламывается в том месте, где закручивается в баллон. Далее через образовавшееся ответствие заливаем воду. Вода заполняет баллон и вытесняет оставшейся газ. Что бы небыло запаха одоранта меркаптана необходимо засыпать хлоркой или вымыть раствором хлорной извести. Очень хороший результат для выветривания запаха газа дает прокаливание разрезанного баллона на костре до обгорания краски.

Самоделки из газового баллона

Передвижная компрессорная станция — в хозяйстве разбросаны более полусотни резиновых колес, которые время от времени нуждается в подкачке воздуха. Чтобы не таскать кабель и компрессор легче подвезти баллон с воздухом под давлением.

Стационарная компрессорная станция оборудована редуктором на максимальное давление 2 атм — даже дети легко подкачивают колеса, не боясь перекачки.

С такой печкой легко отапливать мастерскую зимой на ней же возможно сушить и жарить орехи и семена. Максимальная температура +140 градусов над горелкой, работает круглосуточно с внешним дымоходом.

На такой печи готовим кашу для различной живности одно удовольствие. На такую печь ушло два баллона. Вместимость 75 литров. Нагрев летом на улице дровами, зимой газом в помещении.

Каток для огорода и утрамбовки дорожек.

Компрессор сделанный из компрессора холодильной установки и газового баллона в качестве рессивера. Работает безшумно. Выдает максимум 4 атм. Стабильно держит 1,2. Вполне хватает для работы пульверизатором.

Самое распространенное, что делают из газового баллона это мангал. Применив несколько баллонов можно сделать и каптильню. Более подробно как сделать мангал из газового баллона. смотрим у нас на сайте.

Большой 50-литровый баллон родил маленький женский автоклавчик на 14 пол-литровых баночек. Пол-литровые банки размещаются в три ряда по семь или восемь банок в ряду в зависимости от размеров самих банок. Литровые — по пять штук в два ряда. На дно под банки хорошие хозяева подкладывают ткань, между рядами перегородки не используют — банки, в заполненном водой автоклаве, практически плавают.

Бойлеры, которые подключают к системе отопления, пользуются огромным спросом у бережливого населения. Как сделать c газового баллона бойлер или душ с подогревом, смотрим подробнее у нас на сайте.

Легко и просто передалать газовый баллон в буржуйку. Есть две конструкции таких буржуек, когда баллон расположен горизонтально и соответственно вертикально.

Корморезка c половинки газового баллона с верхним размещением двигателя. Так же можно корморезку совместить с лущилкою кукурузных початков.

Воротник с малых баллонов тоже пригодится. Защита для точилки тоже из воротника баллона.

Выбор инструмента и принадлежностей сварщика

Сварочные провода

Для подвода тока, от источника питания к электрододержателю и свариваемому изделию служат сварочные провода. Электрододержатель снабжен гибким изолированным проводом типа ПРГДО. Сплетенный из большого числа медных и отожженных проволочек. Применять провод длиной более 30 м не допускается, так как будут потери напряжения сварочной цепи. Длина гибкого кабеля к которому присоединяется электрододержатель равно 2 – 3 м. остальная часть может быть заменена кабелем других марок. Для соединения сварочных проводов разных марок применяют наконечники муфты.

Электродержатель

Основным инструментом сварщика является электрододержатель. Электрододержатель применяется для закрепления электрода и подвода к нему тока при ручной дуговой сварке. Электрододержатель допускает захват электрода не менее в двух положениях:

перпендикулярно
под углом не менее 115 к оси электрододержателю.

Токоведущие части электрододержателя необходимо надежно изолировать от случайного соприкосновения со свариваемым изделием или руками сварщика. Электрододержатель должен быть легким, удобным в работе, обеспечивать надежное зажатие и быструю смену электродов. Для сварки применяют вилочный электрододержатель, так как он прост по конструкции и удобен в работе.

Молоток с заостренным концом

Молоток с заостренным концом применяют для отбивки шлака со сварных швов и для поставки личного клейма, зубило применяют для вырубки дефектных мест сварного шва. Для хранения электродов используют стаканы из обреза трубы? 50 – 70 мм, длина 300 мм с приварным донышком.

Щитки и маски

Щитки и маски применяются для предохранения глаз и кожи лица сварщика от вредных влияний электрических лучей и брызг наплавленного металла. Их изготавливают из нетокопроводящего материала (фибры, спец.фанеры). Масса щитка или маски не должна превышать 0,6 кг. Светофильтры предназначены для защиты глаз. Номер подбирают в зависимости от силы тока и вида дуговой сварки, размер светофильтра 52?102 мм. Светофильтр вставляют в рамку щитка, снаружи защищен обыкновенным стеклом, которое меняют по мере загрязнения.

Спец. одежда сварщика

Куртка, брюки или комбинезон, а также рукавицы, ботинки изготавливаются из плотного брезента, сукна, асбестовой ткани и других материалов. Брюки носят на выпуск, а куртку не заправляют в брюки. Головной убор должен быть без козырька, а обувь на резиновой подошве.

Сварочные материалы

Электроды марки МР-3 относятся к универсальным электродам с рутиловым покрытием и предназначены для сварки ответственных конструкции из низкоуглеродистых сталей с временным сопротивлением разрыву до 500МПа со всех пространственных положениях от источников переменного и постоянного тока.

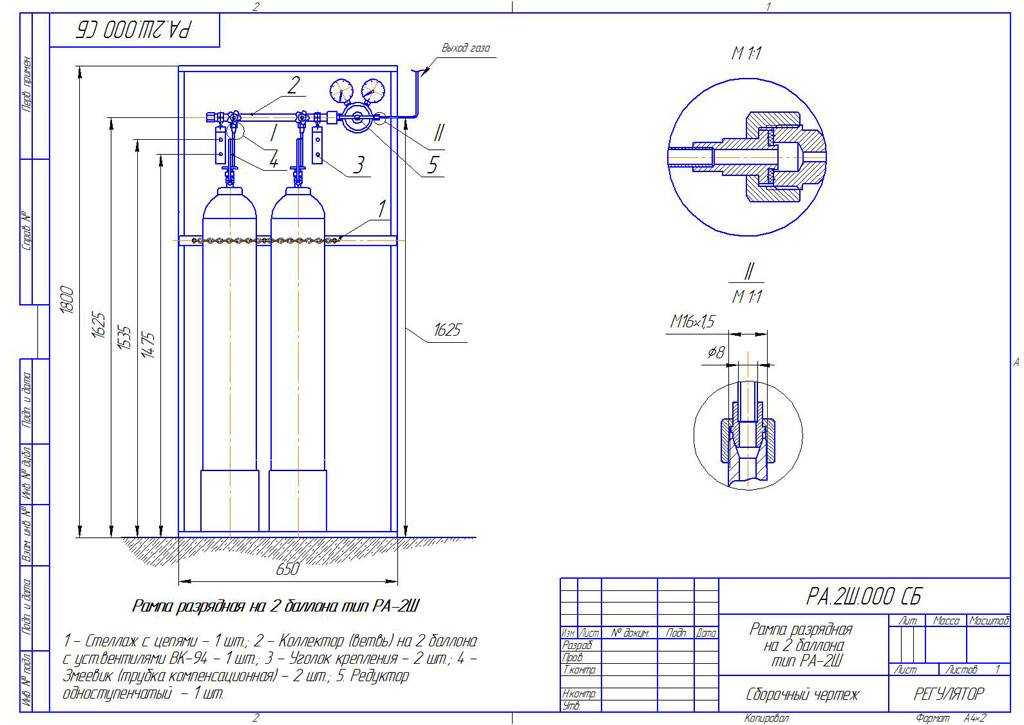

Рампа газовая пропановая РРП-1х4-25-5 исп.1

Описание

Рампа газовая пропановая РП-1х4 предназначена для непрерывного снабжения потребителей газом от 50 л. баллонов с вентилем и резьбой левой СП21,8-14 ниток на дюйм.

• Рампа газовая пропановая состоит коллектора, ложемента и змеевиков.

• На коллекторе установлено по 4 вентилей (ВВ-88) для соединения баллонов через змеевик. Один конец трубки присоединяется непосредственно к баллону, а второй к вентилю, установленному на коллекторе.

• Давление и количество газа, выходящего с рампы, регулируется рамповым редуктором БПО-5-4 (0-5 м?/ч) в пределах от 0,2-3 кгс/см?.

• Рампа газовая пропановая изготовлена в климатическом исполнении УХЛ4 по ГОСТ 15150-69.

Размещение баллона с бытовым газом в частном доме

07.05.2019 вышло постановление №390 оно называется «О противопожарном режиме», вносящее поправки в закон от 25.04.2012 года. Пункты, регламентирующие использование газовых емкостей таким образом:

Баллоны, наполненные газом, нельзя хранить в квартирах, жилых домах, на чердаках, подвалах, лестничных пролетах и балконах;
Стены помещений, где стоит газовое оборудование изготовленные из горючих материалов, нуждаются в надежной защите — слоя штукатурки особого покрытия, рекомендуют изготавливать пирог из асбеста и кровельного железа;
На улице емкости с газом устанавливают металлических шкафах, имеющих замок, их снабжают табличкой с предупреждающей надписью;
Вход во двор, в которых установлены емкости с топливом, должен иметь табличку с надписью что там хранится бытовой газ.

Исключение относится только к маленьким емкостям вместительностью 5 литров используемых для работы газовых плит. Запрещено самостоятельно вносить изменения в конструкцию прибора. Баллоны с серьезными дефектами (недокомплектация, следы от удара, деформация), устанавливать запрещено — их отправляют на утилизацию.

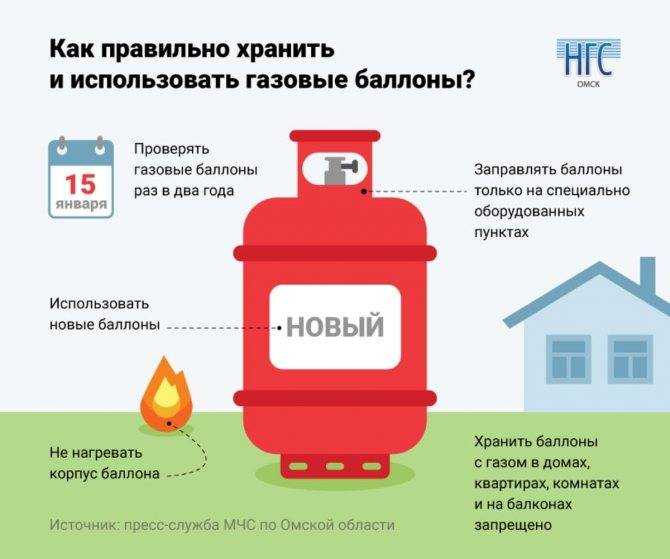

Базовые правила хранения газовых баллонов

Ниже указаны рекомендации, основанные на правилах базы «про стальные баллоны» по ГОСТ 949-73.

Резервуары с газом необходимо хранить как на улице, так и в помещении. В обоих случаях условия содержания различаются.
Ни в коем случае не допускается попадание прямых ультрафиолетовых лучей на взрывоопасное оборудование. Шкаф под газовый резервуар также должен быть защищен от попадания солнечных лучей.
От произвольных тепловых источников, баллон с пропаном нужно отдалить как минимум на 1 метр. При открытом огне или присутствии опасных для воспламенения жидкостей (растворители, масла, краски и т.д.), минимальная дистанция должна быть 6 м.
Емкости с горючими газами не рекомендуется содержать вместе с кислородными. Близкое хранение может расширить масштаб ЧП. Полные и порожние тоже советуется держать отдельно. В постановлении Минтруда РФ от 09-10-2001 72 — п 2.17. есть подробная информация условий хранения и использования газовых емкостей.
Для перевозки баллонов внутри складов нужно применять особые тележки.
Каждый газовый баллон при использовании должен быть хорошо установлен. При случайном падении могут образоваться искры, которые способствуют возникновению взрыва. Совсем маленький дефект емкости часто приводит к формированию внутреннего давления.
Емкости с опорами должны быть установлены вертикально. Другие помещают в специальные стеллажи.
Нельзя прикасаться к баллонам руками, испачканными маслом, бензином и иными возгорающимися веществами, которые легко могут привести к взрыву.
Не рекомендуется хранить емкости с бутаном, пропаном и т.д. в коридорах либо в местах движения автомашин или погрузчиков.

Место для баллона

Пользование энергоресурсами удовольствие не из дешевых. Но если выбирать между электричеством и голубым топливом, то жители нашей страны отдают предпочтение последнему. Природный газ не просто доступней. Его стоимость по сравнению с электроэнергией в разы меньше.

И поскольку газификация в стране более или менее налажена, наши дома в основном отапливаются голубым топливом, а на кухнях стоят газовые плиты. И только тем зданиям, к которым еще не подвели газовый трубопровод, приходится довольствоваться электричеством. Но и в этом случае всегда есть возможность сэкономить.

Если отсутствует газовая магистраль, то бытовое оборудование можно подключить к баллонному топливу. Отоплением пользоваться, конечно, будет нерентабельно. Но кухонная плита, работающая от газа из баллона будет намного выгоднее, чем электроконфорка.

Подключение газового баллона к плите на даче начинается с поиска правильного места для установки оборудования. При этом необходимо руководствоваться нормами безопасности, чтобы избежать опасных ситуаций для жизни окружающих людей. Потому что сжиженный газ обладает высокой плотностью и способен быстро накапливаться в помещении.

В связи с этим установка баллона запрещена:

в жилых комнатах;
на пространствах, не имеющих вентиляцию;
в подвалах;
в помещениях, вентиляция которых соединена с жилыми комнатами.

Чаще всего для дачного домика выбирается один из двух вариантов. Баллон располагают непосредственно возле кухонной плиты. Комната для приготовления пищи, как правило, имеет окно. Поэтому помещение всегда можно проветрить.

Необходимо только выдержать расстояние от газового баллона до печки. В целях безопасности оно должно быть не меньше полуметра. Также нужно проконтролировать, чтобы емкость не приближалась ближе, чем на метр к отопительным приборам.

Более правильным будет установить газовый баллон на даче на улице. Сразу за внешней стеной кухни обустраивается железный шкаф, который устанавливают на деревянный поддон. Внутренние размеры короба в высоту должны превышать стоящий баллон на 20-30 см.

Место необходимо оборудовать навесом. Чтобы исключить прямое попадание солнечных лучей и избежать нагревание емкости выше +40 °C. Также подобная мера поможет обезопасить систему от попадания воды. А для тех, кто собирается пользоваться баллонным газом зимой, потребуется или хорошо утеплить шкаф, или пользоваться специальной морозостойкой смесью.

Подключение газового баллона к плите – как подключить газовый баллон к плите

Подключение газового баллона к плите

Не каждый позволит себе строительство загородного особняка со всеми удобствами. Некоторая часть населения довольствуется небольшими участками с деревянными домиками, куда они приезжают на выходные. Газовую трубу тянуть к дому нет смысла, да и дорого, а вот подключение газового баллона к плите будет как нельзя кстати. И стоит это недорого, и сделать можно самостоятельно.

А вы знаете, что нужно сделать, чтобы правильно подключить баллон к плите? Если нет, то прочтя эту статью до конца, вам не составит труда провести подключение самостоятельно.

Что понадобится для подключения

Газовая плита. Она должна быть не совсем старой. Обязательно проверьте целостность соединений и конфорок.
Газовый редуктор (30 mbar). Специалисты считают самыми надёжными редукторы с резьбовыми соединениями и латунными гайками.
Газовый шланг. Он должен быть на 1,5 метра длиннее. Например, если от места установки плиты до баллона 5 метров, то вам понадобиться 6,5 м, это необходимо чтобы шланг подключался не в натянутом состоянии, так он может быстрее растрескаться.

Штуцеры и хомуты для соединений. Это понадобиться, если вы решили использовать старую плиту, с новыми моделями уже в комплекте предусмотрены такие переходники.
Инструмент – обязательно омеднённый или латунированный. Правила безопасности предусматривают работу с газовыми соединениями только такими ключами, они не дают искру при случайных срывах.
В качестве дополнительного герметизирующего материала понадобиться лен или фум-лента.
Мыльный раствор.

Обратите внимание! Шланг для соединения нужно использовать специальный газовый. При покупке в магазине объясните это продавцу

Ни в коем случае нельзя использовать старый шланг, который лежал у вас в подвале, даже при хорошем внешнем виде в нём могут быть внутренние трещины и последствия будут плачевными

Порядок проведения работ

Будем исходить из того, что плита на кухне уже установлена. Газовый баллон нужно расположить в другом помещении или на отдалении от плиты не менее чем на 1 метр. Место для баллона должно быть чистым и подготовленным. Соорудите специальное крепление из деревянных реек.

Обратите внимание! В случае использования экранированного баллона, расстояние может быть сокращено до 0,5 м

Соединение с плитой

Вначале нужно подсоединить шланг к плите. Это совершенно безопасная работа. Накручиваем его на шланг плиты, затягиваем хомутом и, накрутив на входной штуцер плиты фум-ленту, заворачиваем его до упора.

Подсоединение к баллону

На баллон вначале нужно установить редуктор. Он закручивается на специальный переходник с сопутствующей накруткой фум-ленты.

Весь процесс подключения должен проходить при тщательном осмотре каждой детали:

На редукторе, и баллоне не должно быть загрязнений, особенно на месте резьбовых соединений.
Особого внимания заслуживает шланг. Помимо соответствующей длины, на нём не должно быть трещин и сужений, и не допускайте его перекручивания. Также лучше его заменить по истечении срока годности.
На хомутах во время эксплуатации не должно быть ржавчины, это может привести к их разрыву. При появлении коррозии лучше сразу заменить их или приобрести специализированные с антикоррозийной обработкой.

Проверка после подключения

Когда вы закончили все работы, нужно проверить целостность соединений

Осторожно откройте вентиль газового баллона. Вы услышите характерное шипение

Это означает, что редуктор исправен, и газ начал поступать в плиту

Это означает, что редуктор исправен, и газ начал поступать в плиту.

Затем нужно развести немного мыла с водой, желательно добавить больше мыла, чтобы пена была густой. Мягкой губкой пену и наносим на каждое соединение, если будут появляться небольшие пузырьки, то это говорит о том, что соединение не надёжно и его нужно подтянуть.

Если каких-то недостатков не наблюдается, значит, вы все сделали правильно и можно включать плиту и готовить.

Главные правила безопасности прописаны в СНиП 42-01-2002. А если вы проводили такие работы, то ваши знания помогут читателям правильно подключить оборудование.

Если вы беспокоитесь о собственной безопасности и безопасности вашего жилища, правильно выбирайте газовый баллон. А поможет вам в этом данный сюжет.

http://www.stroitelstvosovety.ru

В быту

Правила использования газовых баллонов, как и их изготовления, хранения, изложены в нескольких официальных документах:

«Правилах промбезопасности опасных производств, где используется оборудование под избыточным давлением», утвержденных приказом № 116 от 25.03. 2014 г. Федеральной службы Ростехнадзора.
ППР в РФ.
ГОСТ 15860-84, устанавливающий тех. условия для баллонов со сжиженными углеводородами давлением до 1,6 МПа.

В рекомендациях ФГУ ВНИИПО от 13.06.2000 г. о тактике пожарных подразделений в условиях возможности взрыва газобаллонного оборудования в очаге пожара, приводится следующая информация:

Широкое распространение получили баллоны для хранения, транспортировки сжиженных/сжатых углеводородных газов (СУГ) в различных сферах промышленности, а также в быту.
В соответствие ГОСТ 15860 на 25 предприятиях в России выпускаются сварные баллоны из стали для хранения СУГ.
Их суммарное количество около 40 млн шт.
Основные виды вместимостью 27, 50 л, что составляет до 85% от общего количества.

Хранение и использование газовых баллонов

Учитывая, что согласно ГОСТ допустимый срок эксплуатации баллонов с условием соблюдения правил, технического освидетельствования раз в пятилетку – 40 лет, несложно представить, что за последние годы их количество как быту для приготовления пищи, так на строительных площадках, в цехах промышленных предприятий для проведения огневых, в том числе газосварочных, работ, только возросло; как и количество пожаров, где имели место взрывы, гибель людей.

На эту тему ▼

Утечка газа в квартире: причины и ваши действия

Основные требования норм ПБ к использованию баллонов с пропаном, бутаном, их смесью при использовании в быту:

Запрещено хранение баллонов с СУГ в частных домах, квартирах, лестничных клетках, в подвалах/чердаках, на лоджиях/балконах многоэтажных жилых зданий.
Кухонные плиты, газовые агрегаты для нагрева воды обязаны иметь подачу СУГ от резервуаров, установленных вне жилых строений в пристройках/шкафах из негорючего материала, расположенных у глухих наружных стен, удалены не меньше 5 м от входов в дом, подвалы/цоколи. Исключение – 1 резервуар до 5 л, подключенный к плите.
Шкафы для емкостей с СУГ необходимо запирать, оборудовать жалюзи для постоянного проветривания, обеспечить надписями: «Огнеопасно. Газ».
У входов в частные дома, таунхаусы, блок-секции, помещения строений, где используются резервуары с СУГ размещают надпись/табличку: «Огнеопасно. Баллоны с газом».

Упоминаются и простейшие меры предосторожности – запрещено пользоваться бытовыми агрегатами при утечке газа, имеющего характерный запах; ни в коем случае не проверять герметичность любых соединений газового тракта от ввода в квартиру до приборов с помощью открытого пламени. В бытовых условиях проверить утечку газа можно мыльным раствором, но лучше не заниматься самодеятельностью; а перекрыть подачу и в зависимости от ситуации вызвать представителей аварийной газовой службы или обслуживающей организации/предприятия. В бытовых условиях проверить утечку газа можно мыльным раствором, но лучше не заниматься самодеятельностью; а перекрыть подачу и в зависимости от ситуации вызвать представителей аварийной газовой службы или обслуживающей организации/предприятия

В бытовых условиях проверить утечку газа можно мыльным раствором, но лучше не заниматься самодеятельностью; а перекрыть подачу и в зависимости от ситуации вызвать представителей аварийной газовой службы или обслуживающей организации/предприятия

Правила хранения газовых баллонов
