Критерии выбора распределительного шкафа

Панели распределительных щитов серий ЩО70, ЩО91, пункты распределительные (160 Электромеханический завод)

Панели распределительных щитов серий ЩО70Б, ЩО91Б предназначены для комплектования щитов для приема и распределения электрической энергии трехфазного переменного тока напряжением 380/220 В, частотой 50 Гц сетей с глухозаземленной нейтралью, а также для защиты линий от перегрузок и токов короткого замыкания (табл. 82, 83).

Панели могут изготавливаться для применения с системами заземления TN-S, TN-C, TN-C-S.

Условия эксплуатации: температура окружающего воздуха — от –25 до

+45 °С; высота над уровнем моря — не более 2000 м; окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.

Панели изготовляются как с кабельным, так и с шинным вводом.

Таблица 82. Технические характеристики панелей распределительных щитов серий Щ070Б, Щ091Б

Параметр	Значение
Номинальное напряжение, В	380/220
Номинальный ток сборных шин, А	600; 1 000; 1500; 2000
Номинальные токи панелей, А:
линейных	100; 200; 250; 400; 600; 1000
вводных	400; 600; 1000; 1500; 2000
секционных	400; 600; 1000; 1500
Ток электродинамической стойкости сборных шин, кА	30; 50
Номинальное напряжение вспомогательных цепей, В	220
Степень защиты:
с лицевой стороны	IP21
с остальных сторон	IP00

Таблица 83. Массогабаритные параметры панелей

Параметр	Значение
Ширина панелей, мм:
линейных	800
вводных	800, 1000
секционных	300, 800, 1000
торцевых	60
Глубина, мм	600
Высота Щ070Б, мм	2200
Высота Щ091Б, мм	2200
Масса панелей, не более, кг:
линейных	150
вводных и секционных	150
секционных с рубильником	67

Пункты (шкафы) распределительные (ПР) предназначены для распределения электрической энергии, защиты электрических установок напряжением до 440 В постоянного тока и 660 В переменного тока частотой 50—60 Гц при перегрузках и коротких замыканиях, для нечастых включений и отключений электрических цепей и пусков асинхронных двигателей (табл. 84). Пункты могут изготавливаться для применения с системами заземления TN-S, TN-C, TN-C-S.

Условия эксплуатации: температура окружающего воздуха — от –5 до

+40 °С; высота над уровнем моря — не более 2000 м; окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.

Ошиновка ПР выдерживает без повреждений ударный ток КЗ, равный 10 кА.

Пункты распределительные бывают напольного, навесного и утопленного исполнения в виде металлического шкафа, внутри которого устанавливается набор автоматических выключателей. Доступ обеспечен со стороны фасада через двери. Ввод питающих кабелей и отходящих линий осуществляется как сверху, так и снизу, через съемные дно и крышу. За дверью ПР располагается оперативная панель с выведенными на нее органами управления аппаратов, которая исключает доступ к токоведущим частям.

Пункты распределительные могут быть с вводным автоматическим выключателем и без него.

Таблица 84. Технические характеристики низковольтного оборудования, применяемого в ПР

Параметр	Значение
Номинальный ток ПР (вводного аппарата), А	63; 100; 160; 250; 400;, 630
Номинальные токи автоматических выключателей на отходящих линиях, А:
однополюсных	6—63
трехполюсных	10—250
Номинальный кратковременно выдерживаемый ток КЗ для сборных шин , кА, не более:
без вводного автоматического выключателя	10
с вводным автоматическим выключателем	15
Число автоматических выключателей на отходящих линиях, не более:
однополюсных	30
трехполюсных	12

При токе отключающегося автоматического выключателя не выше 15 кА при номинальной отключающей способности.

Сборка и подключение щита

Перед началом работы рекомендуем организовать запасное освещение рабочей зоны (в крайнем случае при переподключении используйте налобный фонарь). Используйте стол, где можно разложить инструмент и комплектующие. Сделайте на стене несколько кронштейнов для временной подвязки ещё не подключенных проводов. В удобном для обозрения месте повесьте схему сборки электрощита. Проверьте комплектность систем. Обесточьте вводной кабель.

Сборка и предварительный монтаж ящика

Корпус щитка следует подготовить:

• удаляем заглушки на стенах ящика (иногда приходится вырезать дополнительные отверстия для ввода проводов);
• привинчиваем DIN-рейки;
• устанавливаем на стенках шины нейтрали и заземления;
• снимаем дверцу (если она есть);
• подсоединяем монтажные кронштейны.

Теперь встроенный ящик можно временно закрепить на месте, проверив качество созданной ниши. Его сразу снимают, чтобы удобно было заниматься проводами, кроме того, многие профессиональные электрики предпочитают на верстаке сделать часть работы (можно поставить автоматику, развести необходимые перемычки).

Подготовка проводов

Сначала необходимо приблизительно подогнать их по длине. Это особенно актуально, если в стене нет полости, где можно поместить излишек провода (например, если ниша в кирпичной кладке). Но нужен запас, чтобы легко можно было достать до самого отдалённого автомата защиты или шины.

Внимание! Иногда, если потребителей много, есть смысл часть проводников заводить в ящик сверху, а часть — снизу. Поэтому сгруппируйте их по этому признаку и соберите в пучки

Теперь удаляется внешняя изоляция с кабелей проводки. Лучше это делать специальным инструментом, который не повреждает первичную изоляцию жил.

Очистить необходимо так далеко, чтобы на входе в ящик провод ещё оставался с внешней изоляцией. В идеале, зайти должен и гофрированный канал (или труба).

Установка щита на место

Вовнутрь прокладываем все проводники и вводной кабель. Провода есть смысл разровнять в один слой, желательно учесть порядок расположения автоматов (смотрим схему), на которые они будут подключаться.

Расстановка на DIN-рейке модульных устройств

Производим по схеме, строго соблюдаем соответствие номиналов. Обычно сначала фиксируют УЗО, а сразу за ним — его автоматы, в конце располагают самостоятельные автоматы защиты и прочие модульные устройства.

Не обязательно ставить сразу всю автоматику, некоторым мастерам нравится запитывать УЗО и автоматы поочерёдно, по мере крепления на рейке. На этом же этапе монтируется счётчик, если его место в щите.

Коммутация

Поочерёдно подключаем жилы каждой цепи или конкретного потребителя к своим автоматам и шинам. Тут есть несколько важных моментов:

работаем по порядку, например, справа налево;
подводим жилу к точке фиксации и отрезаем лишнее;
прокладку проводов в щите ведём по горизонтали и по вертикали, повороты — только под прямым углом;
если места мало, или нет возможности завести провода с разных сторон ящика — можно пройти проводами за DIN-рейкой

концы проводов зачищаем от основной изоляции примерно на 1 сантиметр (пользуемся специальным инструментом);
на мягкие жилы обязательно надеваем наконечники;
заводим концы под зажим автомата и плотно затягиваем клемму;
подачу напряжения на автомат делаем сверху, а подключение проводника — снизу (хоть большинство устройств двустороннее, это — общепринятый стандарт);
подёргивая провод руками, проверяем надёжность фиксации, при этом обращаем внимание, чтобы медь не выступала над автоматами, но и не была зажата изоляция;
пучки проводов собираем вместе пластиковыми стяжками и располагаем их за рейкой.. ​ Раздаём фазу и ноль между модульными устройствами

У непрофессионалов обычно возникают сложности с коммутацией УЗО, как это делать, видно на схеме щита

​ Раздаём фазу и ноль между модульными устройствами. У непрофессионалов обычно возникают сложности с коммутацией УЗО, как это делать, видно на схеме щита.

Основную переброску в одном ряду можно сделать контактными гребёнками, за неимением таковых электрики иногда пользуются самодельными перемычками. Это должны быть жёсткие провода сечением 4–6 квадрата.

Подключение ввода

Вводной кабель зажимается на главном автомате (фаза и ноль), а жила заземления — уходит сразу на шину. С автомата фаза и ноль идут либо на счётчик, либо уже раздаются согласно схеме.

Электросхема и ее создание

1. От электростолба напрямую проводится ввод (подключить ввод к общей сети могут только электрики). Провода заводятся в щиток.
2. На DIN-планку монтируется электросчётчик.
3. От него на каждый провод ставятся автоматы.
4. Выходящие провода пропускаются через корпус щитка и разводятся по всему дому.
5. Заземление – обязательное условие. Это может быть трёхжильный кабель или отдельный провод, который пускается на «ноль».
6. Можно установить дополнительные автоматы. Подключаются они параллельно от входов двух основных пакетников.

Электрощитовая

По условиям ПУЭ требуется устанавливать ещё один автомат на входе в дом, перед счётчиком. Это позволяет производить манипуляции, отключение, замену счётчика. Однако сейчас из-за множества случаев мошенничества, электрики могут наоборот потребовать, чтобы счётчик был подключен напрямую.

Разработка компоновки и конструкции ЗРУ

1. Разработка конструкции исследует за выбором типа РУ и сводится, главным образом, к компоновке электрооборудования в распределительных устройствах и в ячейках.

Компоновка электрооборудования в РУ складывается из размещения секций сборных шин в здании РУ, распределения ячеек всех присоединений в пределах каждой секции и в размещении электрооборудования в пределах каждой ячейки (для сборных РУ). При этом не должно быть никаких отступлений от разработанной ранее электрической схемы.
Работа по компоновке электрооборудования в РУ оформляется в виде эскизов — разрезов по ячейкам, поэтажных планов и схем заполнения, выполненных карандашом от руки на миллиметровой бумаге. Приступая к компоновке, нужно сначала определить общее количество вcex присоединений и их шинных разъединителей для каждой секции сборных шин, включая межсекционные и междушинные соединения, заземляющие разъединители на сборных шинах, трансформаторы напряжения и все другие присоединения, предусмотренные схемой электрических соединений. Для каждой секции выявляется потребное количество ячеек или камер для размещения шинных разъединителей, выключателей, реакторов (с учетом способа их установки), измерительных трансформаторов напряжения, разрядников и другого оборудования. Составляется схема заполнения ЗРУ.

1. 1. 1. Схема заполнения наглядно связывает схему электрических соединений с конструкцией РУ. Она выполняется карандашом на миллиметровой бумаге. Все аппараты и соединения между ними показываются в условных обозначениях, принятых для схем, в пределах контуров тех камер РУ, в которых они устанавливаются. Чертеж выполняется не в масштабе. На нем показывают в плане все камеры, а также коридоры и проходы. Стенки и перегородки, отделяющие камеры друг от друга и от проходов и коридоров, и перекрытия между этажами наносятся тонкими сплошными линиями. Все этажи условно объединяются в одном чертеже.

На рис. 2 показана схема заполнения ЗРУ, соответствующая упрощённой схеме электрических соединений подстанции, изображённой на рис. 1. Рис. 1. Схема электрических соединений ЗРУ 6—10 кВ комплектных подстанций

Рис. 2. Схема заполнения ЗРУ 6-10 кВ

При определении конфигурации сборных шин и расположения секций следует учитывать удобство эксплуатации и требования надежности. В частности, как при однорядном, так и при двухрядном расположении камер РУ, секции вдоль здания располагаются одна за другой, что позволяет отделить секции одну от другой поперечными перегородками и избежать распространения аварии на другие секции.
Вместе с расположением секции следует наметить и расположение шинных перемычек между сборными шинами одной секции, находящимися по разные стороны коридора управления, а также межсекционные связи

Следующей весьма важной частью компоновки является определение местоположения вводов в РУ трансформатора. Расположение камер для этих присоединений должно быть выбрано так, чтобы соединения шинами получились короткими и прямыми

Ячейки для отходящих линий желательно распределить по обе стороны от вводов, чтобы потоки мощности от них распределились в сборных шинах примерно поровну в обе стороны от вводов.
Камеры для трансформаторов напряжения, разрядников, трансформаторов с.н. размещают в последнюю очередь, занимая свободные камеры. Заключительным этапом в разработке конструкции является план ЗРУ, выполненный в масштабе на листе № 2 графической части проекта.

1.2.1. Выбор силовых распределительных шкафов

Электроприемники
некоторого технологического оборудования
присоединяются к одному или нескольким
распределительным шкафам, которые в
свою очередь присоединяются к КТП. В
некоторых случаях при значительной
мощности электроприемников необходимо
присоединять их непосредственно к шкафу
КТП, предусматривая для них отдельные
линии (например, двигатели строительного
крана).

Выбор шкафа по
исполнению защищенных аппаратов (с
автоматами или предохранителями)
осуществляется на основе весьма нечетких
критериев (шкафы с автоматами дороже,
но более удобны в эксплуатации, более
надежны по своим функциям), поэтому при
выполнении настоящей работы решение
этого вопроса необходимо согласовать
с преподавателем.

Для определения
типа ШР необходимо иметь информацию о
номинальных, пусковых токах и токах
уставки тепловых расцепителей
выключателей.

Номинальный
ток электродвигателя

Если тип двигателя
неизвестен, например, для лебедки или
вентилятора, то приближенно можно
вычислить номинальное значение тока
электродвигателя на напряжение U_Н
= 0,38 кВ,выраженное в амперах, по
упрощенной формуле

Расчетный
ток сварочных преобразователей

Расчетный
ток для наружного освещения и бытовок

Пусковой
ток электродвигателя

где
i_П– кратность
пускового тока электродвигателя. Если
тип электродвигателя неизвестен, то
можно приниматьi_П= 7.

Ток
плавкой вставки предохранителя для
электродвигателя

где
коэффициент 1,652,5
зависит от условий пуска электродвигателя
(1,65 – для тяжелого пуска с большими
инерционными массами на валу и 2,5 – для
легкого пуска, почти на холостом ходу).

Ток плавкой вставки
предохранителя для электроосвещения,
сварочного агрегата и бытовки

Ток уставки
теплового расцепителя линейного автомата
(ВА51-31 на ток от 16 ÷100 А и ВА51-35 на ток
80÷250 А)

Автоматические
выключатели выбирают по току уставки
теплового расцепителя (ближайший больший
из ряда номинальных значений тока
автомата) из табл.7.

Для определения
вводного автомата или рубильника
силового распределительного шкафа ШР
необходимо вычислить электрическую
нагрузку, подключаемую к каждому шкафу
(форма расчета табл.9)

Таблица 9

Расчет электрической
нагрузки ШР

№ на схе-ме	Наименование оборудования	Номинальная мощность РН, кВт	n	КИ	q	tgφ	РС , кВт	QC , кВАр	Дисперсия мощности D	Третий центральный момент μ3
1	2	3	4	5	6	7	8	9	10	11

Дисперсия
мощности

Следует при этом
помнить, что D≥ 0 (дисперсия
отрицательной быть не может).

Третий
центральный момент мощности

Коэффициент
вариации

Коэффициент
асимметрии

Расчетная
активная мощность ЭП ШР

Расчетная
полная мощность ЭП ШР

Расчетный
ток нагрузки ШР

По
расчетному току ШР определяют рубильник
на вводе из условия

где
I_{Н РУБ}–
номинальный ток рубильника, А.

Ток
уставки теплового расцепителя вводного
автомата ВА51-39 для ШР

где
0,85 – коэффициент, учитывающий ухудшение
условий охлаждения автомата при его
установке в ШР.

Для определения
типа ШР с автоматами необходимо
приготовить данные требуемых линейных
автоматов для подключения электроприемников
(табл.10).

Таблица 10

Технические
данные линейных автоматов ШР

№ на схеме	Наименование оборудования	Номинальная мощность РН, кВт	Номиналь-ный ток IН, А	Ток уставки IУ, А	Автомат
1	2	3	4	5	6

Для определения
типа ШР с предохранителями необходимо
приготовить данные требуемых токов
вставок электроприемников (табл.11).

Таблица 11

Токовая нагрузка
силового распределительного шкафа ШР

№ на схеме	Наименование оборудования	Номинальная мощность РН, кВт	Номиналь-ный ток IН, А	Пусковой ток IПУСК, А	Ток плавкой вставки IВС, А
1	2	3	4	5	6

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Щит квартирный (ЩК)

Квартирные электрощитки (ЩК) предназначены для выполнения 3-х основных функций. Во-первых, это учетная функция, во-вторых, они призваны защищать бытовую технику от перепадов напряжения во входящей сети, в-третьих, они должны обеспечить безопасность человеку, который пользуется электроприборами. ЩК — это комплексное устройство, благодаря которому организована подача электропитания и на осветители, и на цепитока повышенной мощности.

Электрический распределительный квартирный щит (ЩКР) обычно бывает либо навесного типа, либо крепится в специальных нишах, заранее подготовленных. Местом расположения таких изделий являются лестничные клетки многоэтажных домов или непосредственно квартиры покупателей электрической энергии. ЩКР, как правило, содержит регистратор (счетчик) электроэнергии, защиту отключения и автоматы-выключатели, количество которых зависит от схемы разводки электросети.

предлагает услуги по сборке и монтажу электрощитового оборудования в городе Рязани, Рязанской области и близлежащих регионах.

Шкафы распределительные силовые электрические: напольные, с автоматами

ШРС — силовые распределительные шкафы — это сварная металлическая конструкция, с смонтированной внутри аппаратурой, необходимой для приема от источника и дальнейшего распределения потребителям электрической энергии трехфазных сетях с глухо заземлённой нейтралью и частотой переменного тока 50 Гц.

Особенности конструкции и назначение

Металлический шкаф ШРС имеет повышенную прочность и хорошо защищен от несанкционированного доступа к электротехническому оборудованию. Одностворчатая металлическая дверь распределительного силового шкафа запирается на замок.

Шкафы распределительные необходимы для:

• приема и распределения электрической энергии;
• защиты человека от поражения электрическим током;
• защиты оборудования от токов КЗ и перегрузки;
• предотвращения возгорания изоляции электрического провода при чрезмерных токах утечки.

Где используются распределительные шкафы ШРС

ШРС используются в осветительных и силовых установках жилых, производственных и административных зданий. Установка силовых распределительных шкафов в не сейсмоактивных зонах при максимальной высоте над уровнем моря не более 2000 метров.

Эксплуатация силовых распределительных шкафов ШРС возможна при отсутствии токопроводящей пыли способной привести к возгораниям и взрывам. Также не допускается наличие в воздухе химически агрессивных испарений, которые могут оказать разрушающее воздействие на изоляцию электрических проводов.

Производство распределительных шкафов ШРС в Екатеринбурге

ПО «Промсвязь» занимается выпуском низковольтных комплектных устройств, а также оборудования для технологической и диспетчерской связи. В ассортимент входят:

• устройства АВР – для ввода в работу резервного оборудования и недопущения перерывов в электрснабжении потребителей, относимых к 1 и 2 категориям;
• вводно-распределительные устройства серии ВРУ 85;
• ГРЩ – главные распределительные щиты – для комплектации электр-механических вводно-распределительных устройств 380/220В;
• распределительные пункты серии ПР− для распределения переменного тока, защиты линий от перегрузок и неверного смыкания;
• этажные распределительные устройства – для эксплуатации в общественных зданиях.

Более подробно с ассортиментом и характеристиками выпускаемого нашей компанией оборудования вы можете ознакомиться на сайте. В случае возникновения дополнительных вопросов можно связаться с нашими менеджерами, которые проведут подробную консультацию и помогут с выбором необходимого оборудования.

Особенности силового распределительного шкафа, основные характеристики

Невозможно представить современную жизнь без бытовой и компьютерной техники, освещения. Для обеспечения жилых домов и производственных помещений электроэнергией необходимо специальное оборудование. Его монтируют в шкаф распределительный силовой, который отличается прочностью и надежностью. Такая конструкция характеризуется стандартными параметрами, однако в некоторых случаях может быть изготовлена по индивидуальным предпочтениям.

Шкафы распределительные используют для установки силового оборудования, приема и последующей раздачи энергии. Благодаря конструкции электроприемники надежно защищены от замыканий в случае высокого напряжения. К условиям эксплуатации относятся следующие показатели:

• номинальное напряжение — 220 или 380 В;
• номинальные токи — не выше 400 А;
• частота переменного тока — от 50 до 60 Гц.

Корпус щита выполнен из металла, конфигурация — прямоугольная или квадратная. Шкаф распределительный силовой включает также крепления для приемников, энергораспределители, DIN-рейки, кабели, трубы. Размеры изделия зависят от его содержимого. За среднее значение принимают высоту конструкции 1600 мм, ширину — 500–700 мм. Модели с оборудованием, установленные на крупных производствах, характеризуются большими габаритами. Внутреннее пространство шкафа заполняют приборы учета, контроля электроэнергии, автоматические элементы, амперметры, вольтметры, стабилизаторы напряжения. Снаружи конструкция может быть оснащена рубильником.

Распределительные шкафы различаются по нескольким критериям:

• по функциональности — по этому критерию делятся на узкопрофильные (решение ограниченного количества задач) и многофункциональные (работают по нескольким направлениям);
• по расположению — бывают внутренние и наружные;
• по типу монтажа — изготавливаются напольные, навесные и встроенные модели;
• по класс конструкции — делятся на квартирные, этажные, осветительные, низковольтные, работающие от ИБП или вводно-распределительные.

Щиты, расположенные внутри помещений, называются внутренними. Наружные шкафы распределительные устанавливаются на открытом воздухе. Они обычно изготавливаются из высокопрочной стали с нанесением порошкового покрытия. Благодаря такому исполнению модель является прочной и долговечной.

Распределительный щит может быть установлен на полу или на специальной подставке из бетона. Навесные конструкции крепят к стене. Встроенные шкафы монтируют в ниши или специально подготовленные проемы. Последняя модель удобна тем, что можно спрятать инженерные коммуникации, при этом обеспечив доступ к ним и аккуратный внешний вид.

Квартирные, этажные, осветительные установки используют для обслуживания электросетей жилых и промышленных зданий. Современные конструкции обеспечивают защиту от коротких замыканий и перегрузок в системе энергопотребления, а также предохранение от протекания тока от фазы в землю. Самые распространенные модели настенных распределительных шкафов используют для подачи электричества в отдельные квартиры или на этажи.

Внутренний Наружный Напольный Навесной Встроенный Квартирный Этажный Осветительный Вводно-распределительный

Этажные щиты делят на типы:

• учетно-распределительный — необходим для учета электроэнергии и соединения нескольких квартир;
• распределительный шкаф — осуществляет снабжение электроэнергией всех щитков для нескольких квартир.

Щиты низкого напряжения характеризуются наличием таких элементов, как противоаварийная автоматика, выключатель, устройство защитного отключения. Низковольтные шкафы силовые работают в условиях переменного тока с частотой 50 Гц и напряжением 0,4 кВ, предназначены для снабжения электроэнергией сельских населенных пунктов, промышленных предприятий. Изделие распределительное силовое, установленное на вводе питающей линии, называется вводным. Оно изготавливается только из металла. Основная функция вводно-распределительного шкафа — распределение энергии по электросетям и автоматическое отключение в случае аварийной ситуации.

Источник бесперебойного питания чаще всего состоит из электронного блока и шкафов с аккумуляторными батареями. Это напольная конструкция с электрооборудованием. Используется для обеспечения цепи постоянным током, характеризуется особой категорией надежности, в том числе в условиях аварийных ситуаций.

Учетно-распределительный Распределительный Щит низкого напряжения

Что такое шкаф распределительный силовой (ШРС)

Внутренние потребительские электрические сети не могут напрямую запитываться от магистральных линий электропередач. Это неудобно и небезопасно. Необходимо узловое устройство, через которое внутренняя сеть будет подсоединена к магистрали, и которое обеспечит дальнейшее адресное разведение электрической энергии по конечным потребителям. Именно такую функцию выполняет шкаф распределительный силовой (ШРС).

Базовые технические характеристики ШРС

Шкаф распределительный силовой способен работать в электрических сетях переменного 3-фазного тока с номинальным напряжением до 380 В, номинальными токами до 400 А и частотой 50 Гц. Для защиты отводящих линий от перегрузок устанавливаются плавкие предохранители типа ПН2 (НПН2-60 для номинального тока до 63 А, ПН2-100 – до 100 А, ПН2-250 – до 250 А и ПН2-400 – до 400 А). Шкаф способен выдерживать ударные перегрузки по току не выше 10 кА при номинальном токе до 250 А и не выше 25 кА при номинальном токе 400 А.

Допускается работа ШРС на объектах, расположенных на высоте до двух километров над уровнем моря. Предельный диапазон температур окружающего воздуха не должен превышать –45°С…+40°С, а относительная влажность – 80% (при температуре +15°С). Не разрешается эксплуатация шкафов типа ШРС на взрывоопасных объектах, а также в местах с содержанием токопроводящей пыли, агрессивных газов и паров, концентрация которых способна разрушать металл и изоляционные материалы.

Рабочим положением шкафа является установка его в вертикальной плоскости с максимальным отклонением от перпендикуляра не более 5° в любом направлении.

Расшифровка аббревиатур условного обозначения ШРС

Рассмотрим ее на примере популярной модельной серии распределительного силового шкафа ШРС-1. Условное обозначение «ШРС-1-56 УЗ» означает:

ШРС – шкаф распределительный силовой;

1 – номер серии;

5 – класс защищенности IP54 от внешних негативных воздействий;

6 – номер схемы электрической принципиальной;

УЗ – класс климатического исполнения.

Помимо класса защищенности IP54 возможен вариант IP21 (цифра 2) и IP31 (цифра 3). Шкафы выпускаются 9 вариантах электротехнических схем (цифры от 0 до 8). Различия между ними заключаются в номинальном токе, количестве групп предохранителей на отходящих линиях, а также габаритах корпуса. В частности, модель «ШРС-1-56 УЗ» с 6 схемой имеет номинальный ток 400 А, пять групп предохранителей и размеры 500х1600х350 мм. Климатическое исполнение УЗ регламентируется ГОСТами 15150 и 15543.1.

Конструктивные особенности шкафов распределительных силовых ШРС

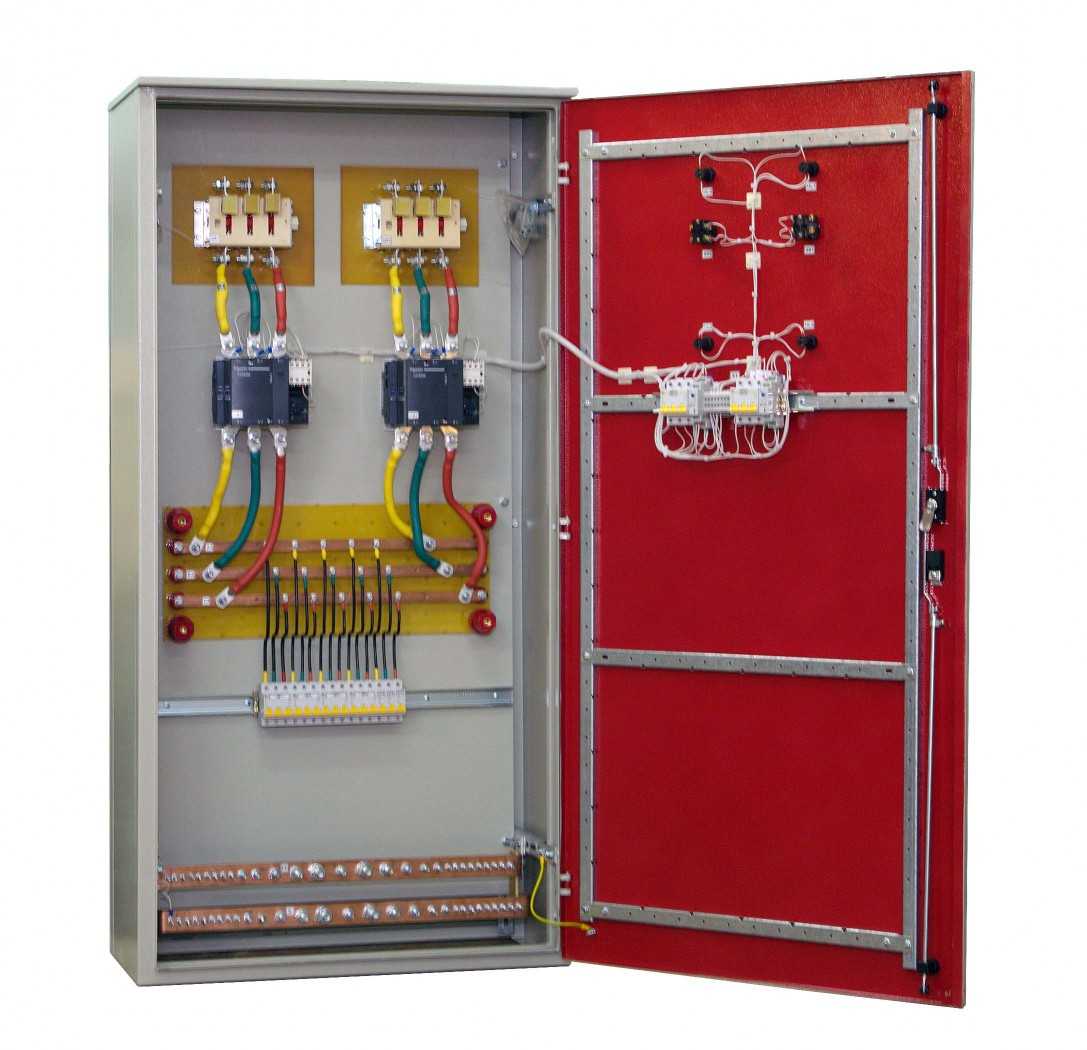

Корпус шкафов типа ШРС изготавливается в напольном варианте и имеет цельносварную металлическую конструкцию, изготовленную на базе листовой стали толщиной 1,2 мм. Это обеспечивает изделию высокий запас механической прочности. В базовой комплектации шкаф распределительный силовой ШРС оснащается двумя вертикальными уголками и монтажными панелями. На двери шкафа установлен цилиндрический замок, а все его поверхности обработаны порошковым красочным покрытием RAL7035, что гарантирует защиту корпуса от коррозии и мелких наружных повреждений.

Шкафы ШРС от компании «Олтек»

Распределительные силовые шкафы нашего производства отличаются безупречным качеством изготовления и доступной ценой. К основным преимуществам распределительных шкафов «Олтек» относится:

• идеальная точность рубки, сгибов, сварки и окраски элементов корпуса;
• возможность по желанию заказчика дополнительной комплектации шкафов различными монтажными элементами;
• максимальное удобство монтажа и демонтажа электрооборудования;
• надежность, долговечность, безопасность и эстетическая привлекательность.

Возврат к списку

Устройство электрощита

Разработка электрической схемы электрощита полностью зависит от всей проводки здания. Т.е., именно она предопределяет количество автоматических защитных выключателей, их тип, параметры, а также иные элементы и их свойства.

Поскольку в каждом отдельном случае существует целый ряд конкретных особенностей, не будем останавливаться на разработке принципиальной схемы, а только рассмотрим основные, общие конструктивные элементы.

Прежде всего, распределительный щит для частного дома может быть выполнен из металла или пластика. В последнее время все большей популярностью стали пользоваться пластиковые конструкции, они имеют привлекательный внешний вид, меньший вес и цену, однако металлическая конструкция надежнее, служит дольше и выдерживает большие механические нагрузки. Выбор остается за вами.

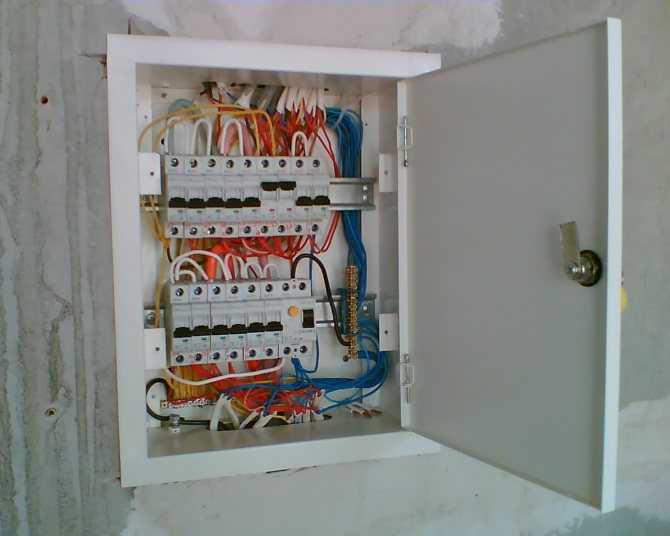

Корпус конструктивно может быть встраиваемый в нишу, предварительно приготовленную в стене, а также устанавливаться непосредственно на ней.

Встраиваемые конструкции более удобны при монтаже скрытой проводки, они занимают меньше места, не выделяются внешне, смотрятся эстетично и гармонично вписываются в пространство. Однако их монтаж и установка значительно сложнее.

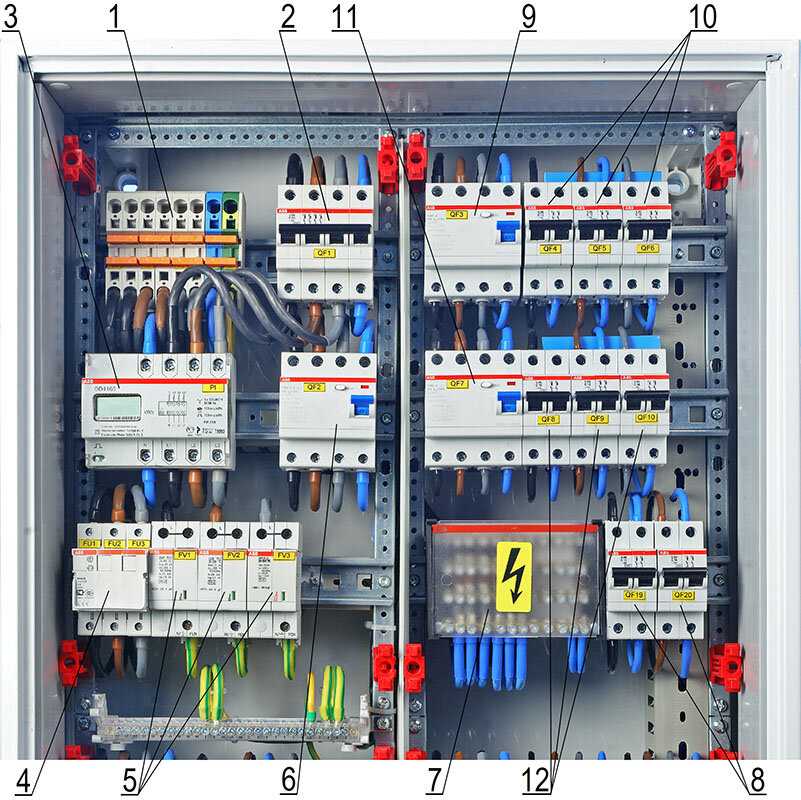

Внутреннее устройство электрощита состоит из следующих основных компонентов:

• Специальная DIN – рейка, на нее устанавливаются все автоматические выключатели и другие устройства управления и защиты;
• Особого рода распределительные токоведущие шины для нулевого и защемляющего провода. Шина земли обозначается «PE», а нулевая – «N»;
• Автоматические выключатели, устройства защитного отключения и другие устройства автоматики и управления, например: освещением, вытяжкой и т.п.;
• Счетчик потребления электроэнергии;
• Провода, соединяющие все элементы электрощита в единую схему.

В некоторых случаях, например в квартирах, в электрощите может не быть счетчика, а кроме того, устанавливаться иные, не указанные блоки автоматики и управления. Крепеж и установку дополнительных элементов необходимо делать в соответствии с инструкцией к этим приборам, она поставляется вместе с ними.

Заключение

Подводя итоги, можно сказать, что российский рынок адаптировался к текущим экономическим реалиям, сейчас заказчики все чаще применяют в своих проектах продукты, произведенные российскими производителями. В первую очередь это связано с тем, что российские компании менее подвержены колебаниям курса валют. Хотя в то же время в высоком ценовом сегменте спрос на качественные шкафы зарубежных производителей остается достаточно высоким. Таким образом, рынок электротехнических и телекоммуникационных шкафов в ближайшее время будет показывать рост — по крайней мере, в рублевом исчислении.
