Эксцентриковая стяжка мебельная

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели

Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы

Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

Рис.5. Сверло под эксцентриковую стяжку – сверло Форстнера. Применяется для установки эксцентрика. Для стандартной стяжки применяют сверло диаметром 15 мм.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

Рис.6. Готовые отверстия для установки эксцентриковой стяжки.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

Рис.7. Кондуктор под эксцентриковую стяжку.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

В чем особенности крепления

Если перед вами стоит задача соединить между собой несколько отдельных модулей, самым правильным и удобным решением будет межсекционная стяжка для мебели.

Потому лучше не экономить, а сразу взять стяжку в том же магазине Леруа Мерлен и прочих подобных торговых точках. В Спб, Москве и других городах проблем с покупкой стяжек точно не будет.

Конструктивно стяжка включает в себя гайку цилиндрической формы, на которой предусмотрена внутренняя (скрытая) резьба, а также фиксирующий винт. Довольно часто для изготовления метизов применяют хромированное покрытие. Это способствует защите изделия от влияния коррозии. В особенности такие крепежи лучше брать, если фурнитура приобретается для кухонной мебели. На гайке, чтобы добавить надежности фиксации, предусмотрены шлицы.

Старайтесь не увлекаться затяжкой крепления. Это чревато последствиями.

Если вас интересуют виды стяжек (не только мебельные), советую почитать этот материал . Здесь вопрос раскрыт достаточно подробно и наглядно с фото.

Чтобы выйти из ситуации, можно подложить предварительно шайбу достаточной ширины. Так удастся плотно закрутить соединение, но не повредить покрытие.

Дополнительно рекомендуется выполнить так называемое зенкование. Это специальная процедура, способствующая тому, что стяжка не будет торчать изнутри на мебельной стенке. Сделать это вовсе не сложно. Потому подобные процедуры часто проводятся в домашних условиях самими мастерами. Об этом еще поговорим отдельно. Пока же перейдем к другим, не менее важным вопросам. В частности, обсудим используемые материалы для производства стяжек и их самостоятельную установку.

Думаю, с вопросом особенностей и назначений межсекционного крепления разобрались. Стяжка это далеко не обычный деревянный шкант. Это более функциональное и практичное приспособление.

Потому давайте обсудим остальные вопросы.

Эксцентриковая стяжка

Эксцентриковая стяжка чаще применяется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей это шпилька и эксцентрик. Шпилька устанавливается в одну деталь, а эксцентрик в другую.

Рис.7. Эксцентриковая стяжка применяется для скрытого соединения двух деталей под углом 90 градусов. Для соединения 2-х деталей необходимо 2 эксцентриковые стяжки. Эксцентриковая стяжка устанавливается на расстоянии 5 см от торца соединяемых деталей. Для монтажа эксцентриковой стяжки необходимо просверлить несколько отверстий согласно схеме. Вместо штока длиной 34 может применяться шток длиной 26 мм (укороченный), при этом остальные размеры остаются без изменения.

Основным достоинством этого вида крепежа является то, что это крепеж является скрытым, а соответственно не портит внешний вид мебели. Кроме того, этот тип крепежа, в отличие от конфирмата позволяет многократно выполнять сборку и разборку мебели, что актуально, например, при переезде. Так же с помощью эксцентриковой стяжки можно соединять детали под различными углами.

При самостоятельном изготовлении мебели применяется не часто по причине сложности сверления отверстий и не возможности коррекции стыка во время сборки. Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла – сверла Форстнера.

Рис.8. Сверло Форстнера — применяется для фрезерования несквозных отверстий под эксцентрик. Для стандартного эксцентрика необходимо сверло диаметром 15 мм.

Рис.9. Отверстие под эксцентрик. Сначала делают разметку детали согласно схемы приведенной выше. Далее сверлом Форстнера делают отверстие под эксцентрик. После чего сверлом диаметром 8 мм сверлят отверстие в торце детали под шток.

Рис.10. Схема соединения деталей с помощью эксцентриковой стяжки. Сначала устанавливается шток в одну деталь и эксцентрик в другую. Затем детали соединяют и фиксируют, поворотом эксцентрика по часовой стрелке на угол 180 градусов.

При этом глубина выборки порядка 12 мм, а толщина ЛДСП 16 мм. Оставшаяся толщина стенки всего 4 мм. Существует риск просверлить больше необходимого, тем самым испортить деталь мебели. Поэтому для сверления отверстий под эксцентриковую стяжку необходимо использовать ограничители глубины сверления.

Рис.11. Ограничитель для сверления отверстий под эксцентриковую стяжку. Позволяет сделать отверстие фиксированной глубины. Предохраняет деталей мебели от порчи при сверлении.

Материалы изготовления

Эксцентриковые стяжки изготавливают как из металла, так и из пластика. Пластиковые разрезные-распорные лучше подойдут для небольших горизонтальных предметов вроде полок, для легких изделий. Вмонтировать их гораздо проще, достаточно вставить шток в неразрезной конец и несколько раз ударить молотком. Однако, если на них давит большой вес, такие футорки могут излишне раздаться в ширину и повредить ДСП: рано или поздно появится трещина, которая потом поползет дальше. Для закрепления пластика иногда советуют использовать клей: его заливают в лунку, куда вставляется муфта.

Разновидности встраиваемых в шкаф вытяжек, их основные преимущества

Металлический минификс вкрутить сложнее, зато он выдержит, например, тяжелый кухонный гарнитур, не повредив при этом саму мебель. Клей здесь точно не требуется, зато нужно зенкование – дополнительное выравнивание отверстий. В отличие от пластика, сталь не настолько податлива и не примет под давлением форму, соответствующую углублению.

Металл

Пластик

Установка мебельного эксцентрика своими руками

Эксцентриковая стяжка (растекся, минификсы, эксцентриковый зажим – кто как называет) – это один из наиболее распространённых видов мебельного крепежа.

Минификсы хороши тем, что детали, стянутые с их помощью, можно многократно разбирать и собирать обратно, без потери жесткости, что не получилось бы при использовании конфирматов, где с каждой сборкой/разборкой крепление будет терять жесткость.

Минус у мебельного минификса только один – это кропотливая работа по его установке. Если не иметь дорогостоящего присадочного оборудования, для установки своими руками нужно очень тщательно разметить и точно просверлить три разных отверстия в трех разных плоскостях, что обычно занимает очень много сил и времени.

Данная работа не терпит оплошностей в разметке. Ведь отрегулировать соединение вы в итоге не сможете.

Так же его стоимость нельзя назвать совсем дешевой. Цена минификса обычно дороже конфирмата в 3-4 раза.

Поэтому ее стоит применять в самых необходимых случаях.

Особенности эксцентриковой мебельной стяжки, правила установки

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Материалы и комплектация

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:

Прежде, чем приступить к работе, нужно разобраться, как установить крепления. В соединяемых элементах необходимо сделать 3 отверстия. Для этого понадобится оборудование для монтажа:

Самостоятельная сборка деталей мебели эксцентриком применяется крайне редко. Это связано со сложностью сверления отверстий. Особенно трудно сделать то, которое отведено под эксцентрик. Оно не должно быть сквозным, поэтому потребуется специальное сверло Форстнера. Для стандартного крепления его диаметр составляет 15 мм. Чтобы не просверлить больше, чем необходимо, рекомендуется воспользоваться ограничителями глубины во время сверления.

После в торце этого же элемента сверлят проход для штока. В другую деталь устанавливается футорка. Оба элемента соединяются между собой. Более подробную инструкцию можно посмотреть на видео по установке эксцентрика. Для самостоятельной сборки изделия необходимо тщательно изучить прилагающуюся к нему инструкцию и ознакомиться с видео материалами. Их легко найти в интернете. Таким образом, собранная мебель будет обеспечена надежными креплениями и прослужит долгое время.

Чтобы спроектировать шкаф правильно, нужно учесть ребра жесткости

Помимо очевидных вертикальных и горизонтальных деталей внутри шкафа есть фронтальные. Как правило, они служат связующим элементом между вертикалями, обеспечивают жесткость всей конструкции. А также дают дополнительный упор полкам.

Задние стенки из ДСП в конструкции шкафов и тумб

Большинство узких по глубине или ширине предметов обстановки изначально не способны «стоять» самостоятельно. Будь то прикроватная тумбочка на высоких ножках или обувница в прихожую, то скорее всего ее нужно будет крепить к стене. А значит, должна быть сплошная задняя стенка, чтобы было за что «зацепиться».

Это кстати, касается не только изначально «легких» конструкций, но и довольно тяжеловесных комодов и тумб с выдвижными ящиками. Но тут дело в смещении центра тяжести и весе фасадной части: каждое открывание будет провоцировать «опрокидывание».

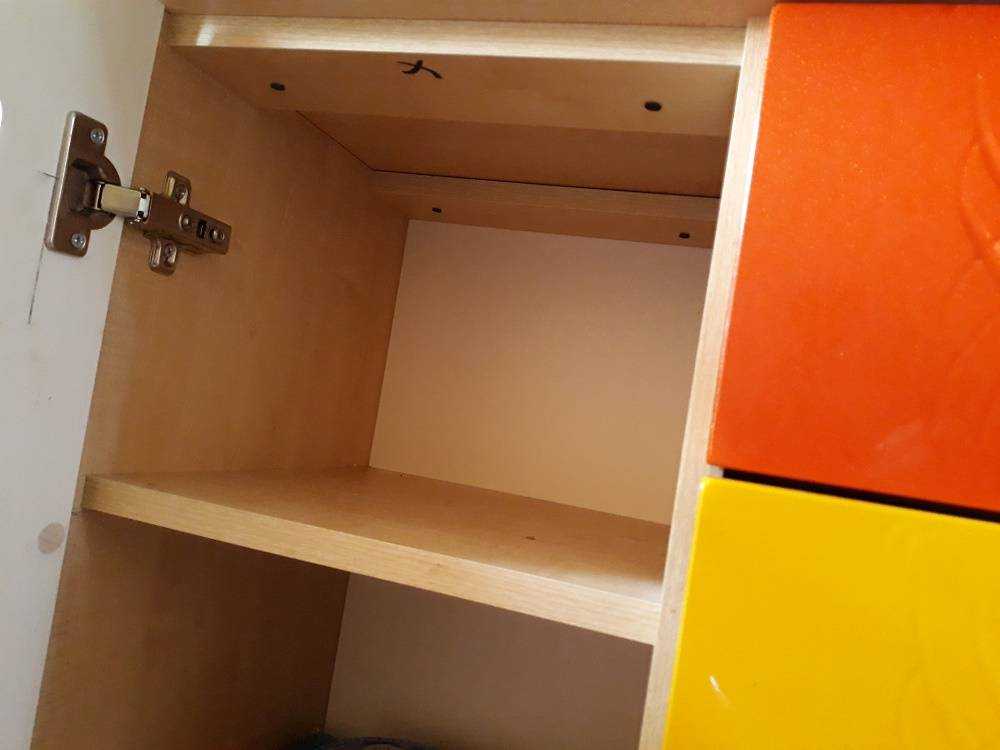

Ребра жесткости

Короткая задняя стенка, которую чаще всего называют ребром жесткости, позволяет «зафиксировать» изначально правильную геометрию шкафа/тумбы, что очень важно опять же при наличии выдвижных ящиков. Поэтому лучше на этом не экономить. ДВП и ХДФ стенок чаще всего недостаточно, чтобы шкаф или тумбу не перекосило со временем

ДВП и ХДФ стенок чаще всего недостаточно, чтобы шкаф или тумбу не перекосило со временем.

Я всегда делаю ребра жесткости за штангами под одежду, поскольку при снятии плечиков всегда задевается это место. И за нижними полками, которые чаще всего используются под обувь и что-то такое, что задвигается «не глядя». Упор в виде задней стенки ДСП в этом случае куда лучше, чем обои или гибкая ДВП, которую и вовсе можно вырвать из креплений.

Жесткость лучше всего работает именно в верхней части и у углов, при соединении крышек и полок, не зря же у письменных столов задняя стенка крепится именно с упором под столешницу.

Планки и перемычки при проектировании шкафов и тумб своими руками

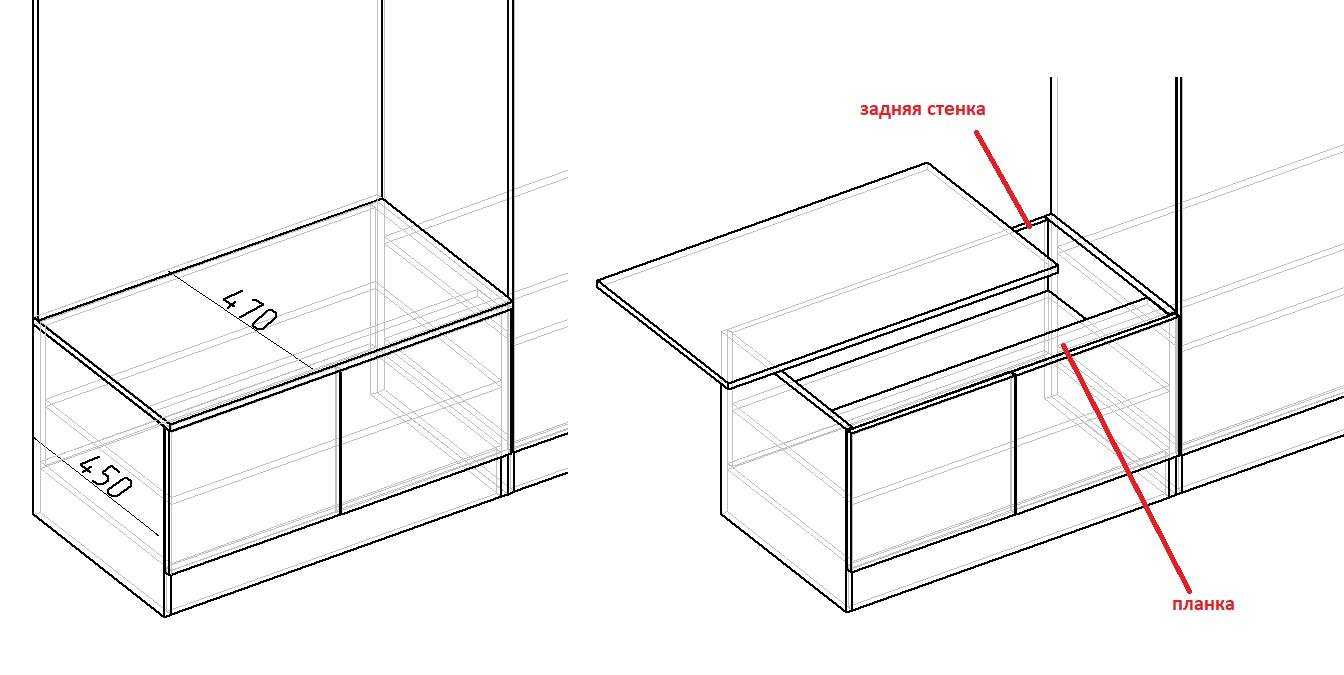

По переднему краю тумбовых конструкций, столов, консолей всегда ставьте узкую планку шириной 80-100мм, лишней она не будет никогда.

Во-первых, к ней можно закрепить столешницу насквозь длинными саморезами, а при длинном пролете она даст дополнительную жесткость.

Во-вторых, в нее будут дополнительно упираться фасады и не будут «светиться» щели (если вдруг вы пролетели с зазорами или ставится столешница с каплеотбойником, как на кухне, где изначально зазор должен быть побольше).

В общем, помимо очевидных полок и перегородок во внутреннем наполнении должны присутствовать дополнительные детали. А их порой пропускают.

Если вы сомневаетесь, что сможете спроектировать шкаф, кухню самостоятельно правильно, вы всегда можете обратиться за услугой удаленного проектирования мебели. Стоит это не так уж дорого, переделки обойдутся гораздо дороже. Вы можете выслать чертежи для предварительной оценки объема и стоимости на почту [email protected]

Установка кухни своими руками — пошаговая инструкция по сборке

После ремонта на кухне вы наверняка решите обновить свой старый кухонный гарнитур.

Как правило большинство магазинов продающих кухни предоставляют услугу по сборке, а многие ещё и не являются производителями данной кухни, а просто заказывают её на заводе и являются посредниками.

В любом случае мы переплачиваем, хотя сборка и самостоятельный дизайн кухни не так сложна как кажется на первый взгляд. В данной статье я расскажу вам как самостоятельно сделать дизайн с точными размерами, нестандартными элементами и как собрать кухню в единую композицию.

Процесс сборки готовой кухни

Все элементы кухонного гарнитура — это по сути деревянные коробки разного размера и формы и чтобы собрать их все достаточно будет научится собрать один а все остальные будут собираться по той же технологии. Если вы раньше не имели дела со сборкой мебели, то перед сборкой кухни обязательно изучите стандартную инструкцию. В ней схематично показано, какие детали для чего используются, а также указан порядок работ.

Стандартная схема сборки кухонного стола

Если вы прикрутите деталь не на свое место, придется разбирать её, а это снизит прочность соединения. Особенно это касается дешевых шкафов из ДСП.

Этапы сборки кухонного стола (тумбы) или шкафа:

• На боковые стенки крепится крестообразное крепление для дверок. Их прикручивают двумя саморезами, в заранее подготовленные отверстия;
• Рельсы для выдвижных шкафов также крепятся в уже подготовленные отверстия, если не прикрутить сразу то потом это будет сделать неудобно;
• Затем во все не сквозные отверстия вставляют деревянные чопики (их также называют шканты или деревянные дюбели). Чопики помогают собрать ровный каркас и значительно увеличивают прочность всей конструкции.
• Убедившись, что стол стоит ровно, с помощью шестигранника вкручивается мебельный шуруп, он стянет две детали вместе. Поверх надевается заглушка под цвет мебели.
• Если предусмотрены ножки, прикручиваете их на место и выставляете нужную высоту.
• После сборки шкафа на боковую стенку прибивается лист ДВП, обычно это делается мелкими гвоздиками идущими в комплекте.
• На навесных шкафах нужно закрепить фурнитуру для крепления на стену. Для этого используются регулируемые навесы. Они крепятся внутри к боковым стенкам шкафа вплотную на верхних углах.

Мебельный шуруп и заглушка

Последовательность установки кухни

После сборки всех столов, ящиков и навесных шкафов нужно поставить это всё на место

• В первую очередь устанавливают боковой шкаф, чаще всего это мойка. В боковой шкаф будут приходить все трубы, заранее сделайте отверстия для труб в стенке;
• Устанавливаем напольные шкафы. Шкафы сразу нужно отрегулировать по высоте и при необходимости в них делают пропилы.
• После установки всех шкафов можно связать их между собой. Для этого используются саморезы на 30 мм или меж секционные мебельные стяжка. Стяжка более надежный ваиант, достаточно будет по 3-4 стяжки на напольные шкафы и по 2 штуки на навесные.

Варианты межсекционных стяжек

Установка плинтуса

Заделываем щель между столом и стеной с помощью установки пластикового плинтуса. Его первая часть крепится саморезами к стене, а сверху защелкивается декоративная насадка. Для декорирования углов используют специальные заглушки. Обычно внутрь плинтуса можно поместить скрытую проводку.

Монтаж плинтуса

Особенности крепления

Эксцентриковые стяжки для мебели состоят из таких частей:

• стойка (другое название – шток, может быть как саморезом, так и винтом);
• эксцентрик;
• футорка (выполняет функции гайки).

Иногда в комплекте есть втулка, она же муфта, чтобы вворачивать стержень не в древесину или пластик, а в нее. При большом диаметре стяжки добавляется пластиковая декоративная заглушка на лицевую сторону. Втулка увеличивает износостойкость и прочность – металлическая деталь не так расшатывается, как проделанное отверстие в ДСП. Так что лучше выбирать фурнитуру с муфтами, чтобы избежать поломок и продлить срок эксплуатации мебели.

Основа принципа действия достаточно проста: в круглое отверстие на мебели вставляется муфта, в нее вворачивается стойка, а эксцентрик соединяет их сбоку. Если сверху остается видна какая-то неэстетичная деталь, то надевается заглушка.

Преимущества использования:

1. Если минификс уже встроен в нужное место, вставлена втулка и эксцентрик, монтаж не займет много времени. Единственный инструмент, который может потребоваться, – плоская отвертка.
2. Данный тип фурнитуры очень износостойкий и выдерживает неоднократную сборку и разборку, при этом не разбалтывается, не теряет своих качеств и прочности.
3. С лицевой стороны стяжка незаметна и не портит дизайн изделия, увидеть ее можно только изнутри, да и здесь при необходимости используют заглушку.
4. Возможность крепить детали под разными углами (самые частые варианты – 90, 135 и 180 градусов).
5. Крепление добавляет жесткости всей конструкции.
6. Сокращение числа запчастей, например, если крепить столешницу напрямую к бокам, царги не понадобятся.
7. Долгий срок службы и способность удерживать большой вес.

Классификация мебельных сейфов, советы по их выбору К недостаткам относятся:

1. Относительно высокая стоимость. Эксцентриковый минификс дороже обычного конфирмата примерно в два раза. При использовании большого количества элементов такая разница может ощутимо повлиять на итоговую стоимость предмета мебели.
2. Одноэлементный конфирмат требует всего одного просверленного отверстия для установки, тогда как в случае применения минификса отверстий нужно три. Из-за этого установка мебельной стяжки несколько усложняется.
3. Время работы. Ввернуть евровинт гораздо быстрее.

Количество достоинств минификса перевешивает его мелкие недостатки, особенно когда речь идет о сборке качественной, долговечной мебели для собственного пользования.

Нюансы монтажа

Необходимо знать, как установить эксцентриковую стяжку: при неправильном использовании она будет практически бесполезна и потеряет все свои преимущества. Начать следует с разметки: поставить карандашом или мелом отметки там, где планируется просверлить пазы. Оптимальный отступ от края составляет не менее 10 мм, на обеих соединяемых деталях он должен быть одинаковым. Отверстие под шток не должно располагаться от кромки менее, чем на половину толщины эксцентрика. Чаще всего к приобретенной мебели в специализированном магазине прилагается инструкция по сборке, где обычно даются все необходимые рекомендации. При неточной наметке отверстий с большой долей вероятности можно сказать, что стержень будет болтаться, и стяжка будет слабой. Поэтому измерения должны быть с минимальными погрешностями.

Назначение и разновидности мебельных петель, нюансы монтажа

Второй шаг – это присадка

Очень важно просверлить все отверстия аккуратно, не сделав их сквозными, ведь от этого сильно зависит качество результата. На используемое сверло разумно будет надеть ограничитель. Из инструментов понадобятся: дрель и фреза или шуруповерт

Размеры сверла выбираются исходя из заявленных размеров штока. В большинстве случаев подойдет диаметр около половины сантиметра, чтобы закрепить со стороны самореза. Для того отверстия, где происходит соединение стойки с эксцентриком, обычно нужно сверло около 8 мм в диаметре, но все зависит от конкретного крепления

Из инструментов понадобятся: дрель и фреза или шуруповерт. Размеры сверла выбираются исходя из заявленных размеров штока. В большинстве случаев подойдет диаметр около половины сантиметра, чтобы закрепить со стороны самореза. Для того отверстия, где происходит соединение стойки с эксцентриком, обычно нужно сверло около 8 мм в диаметре, но все зависит от конкретного крепления.

Установка эксцентриковой стяжки стандартного размера потребует сверло 15 мм в диаметре, это позволит скрепить детали без зазора – так будет прочнее и эстетичнее. В качестве инструмента лучше всего подойдет фреза. Для более точной разметки применяются трафареты и даже специальный кондуктор, при желании их можно приобрести в магазине. Если предстоит работать с деревом, лучше взять специальное сверло именно под этот материал, иначе во время работы есть шанс сильно повредить внешний вид изделия.

В отверстие для штока сначала забивается втулка, а потом вкручивается он сам. На второй детали крепится эксцентрик, его верхняя поверхность оказывается вровень с древесиной. Теперь обе части соединяются, эксцентрик нужно затянуть. Такое крепление будет служить очень долго.

Сделать отверстие

Просверлить отверстия

Забить втулку, вставить шток

Закрепить эксцентрик, затянуть

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Особенности межсекционной мебельной стяжки, правила монтажа

После проведения сборки корпусной мебели некоторые части конструкции могут иметь небольшой перекос относительно друг друга.

Если не соединить отдельные шкафы или тумбы кухонного гарнитура между собой, он будет выглядеть неаккуратно и негармонично. Надежно закрепить отдельные элементы поможет стяжка мебельная межсекционная.

Благодаря этому крепежному элементу, корпусная мебель выглядит как единая конструкция.

• Особенности
• Материалы изготовления
• Правила монтажа

Особенности

Мебельная межсекционная стяжка – оптимальный способ соединения между собой отдельных модулей.

Домашние умельцы применяют для скрепления стенок гарнитура саморезы.

Лучше этого не делать: под тяжестью конструкции саморезы может вырвать и внешний вид будет испорчен.

Стяжка состоит из гайки цилиндрической формы с внутренней резьбой и винта. Метизы часто бывают хромированные, они не подвержены коррозии.

Это особенно актуально в случае, если мебель находится в помещении с повышенной влажностью. На гайке, для надежной фиксации конструкций, находятся шлицы.

Межсекционная стяжка для мебели должна быть установлена без перетягивания крепежа, так как при сильном вкручивании, гайка или головка винта могут деформировать мебельные стенки.

Лучше подложить широкие шайбы под гайку и винт. Они помогут закрутить стяжку максимально плотно, при этом, не повредив полировку.

Это не трудный процесс, так что выполнить его можно самостоятельно.

Правила монтажа

Межсекционная стяжка мебели производится при помощи струбцин. Применение этого инструмента помогает плотно соединить прямостоящие, параллельные стенки мебели между собой. Монтаж производится следующим образом:

• Установите корпусную мебель;
• Зафиксируйте стенки струбцинами. Если речь идет о небольших кухонных столах, то можно применить только 2 инструмента – струбцины должны находиться вверху и внизу конструкции;
• На расстоянии десяти сантиметров от углов поставьте метки и просверлите отверстия, размеры которых будут соответствовать диаметру стяжки;
• Установите в отверстие гайку;
• Начните закручивать болт, стараясь сделать крепление плотным, но не перетянуть;
• Произведите зенкование. Нужно взять специальный инструмент – зенкер и высверлить углубление под шляпку винта. Процедуру можно выполнить также с помощью толстого сверла, которым нужно слегка расширить край входного отверстия.

Если гайка в процессе вкручивания начинает проворачиваться, то ее нужно зафиксировать второй крестовой отверткой.

Межсекционная стяжка будет выделяться на поверхности, но это никоим образом не портит внешний вид мебели.

Если торчащие головки не по душе, то можно использовать специальные пластиковые накладки или декоративные колпачки.

Специалисты советуют применять стяжку для ровного соединения лицевой стороны стенок, если мебель стоит на неровном полу или у кривой стены.

Если в этой ситуации заднюю часть мебели оставить свободной, то есть возможность компенсировать неровности поверхностей.

Чтобы точно определить, на какое расстояние от торца установить стяжку, обратите внимание на глубину соединяемых стенок. В идеале расположение крепежей выглядит так:. В идеале расположение крепежей выглядит так:

В идеале расположение крепежей выглядит так:

• Верхние секции скрепляются только с лицевой стороны, там устанавливается по две стяжки на расстоянии 10-15 см от края;
• Нижние секции скрепляются тремя конструкциями, две из которых располагаются с лицевой стороны, а одна – с задней. Причем, последняя располагается посредине стенки.

Если крепежи установлены правильно, то после навешивания дверок в процессе финальной сборки, их не нужно будет регулировать. Как видим, межсекционная стяжка крайне необходима.

Но нужно учитывать, что стягивают только лицевую поверхность стенок гарнитура.

Собираем мебель

Фиксируем стенки струбцинами

Отмечаем места для сверления

Сверлим отверстие

Закручиваем гайки

Эксцентрика в литературе и искусстве[ | ]

Эксцентрика в кино

В СССР самым знаменитым кинорежиссёром был Леонид Гайдай. Его знаменитые эксцентрические комедии «Операция «Ы» и другие приключения Шурика» (1965), «Кавказская пленница, или Новые приключения Шурика» (1967), «Бриллиантовая рука» (1969) и другие пользуются успехом до сих пор. В этих фильмах огромное количество погонь и быстрых действий. В выше перечисленных фильмах эксцентрика создана благодаря таким актёрам, как Алексей Смирнов, Георгий Вицин, Юрий Никулин, Евгений Моргунов, Андрей Миронов, Анатолий Папанов, Наталья Селезнёва, Наталья Варлей, Владимир Этуш, Светлана Светличная, Фрунзик Мкртчян и многим другим великим артистам. Но главная заслуга, конечно, самого Гайдая и его сценаристов Якова Костюковского и Мориса Слободского.

Заключение

Использование стяжек для обустройства мебельных гарнитуров является выгодным решением, за счет них повышается надежность и долговечность обстановки. Кроме этого, с помощью различных моделей фурнитуры можно воплощать самые необычные конструкции. Производители мебели последние годы все чаще выпускают комплекты с унифицированными элементами, что дает возможность пользователям создавать нешаблонные и даже уникальные вариации из гарнитуров. В свою очередь и мебельные стяжки отличаются разнообразием конфигураций и типоразмеров, позволяя нестандартно подходить к оформлению коммерческих, жилых и общественных помещений. Их основные функции при этом остаются столь же значимыми — это гарантия надежности, безопасности и декоративности реализуемых креплений. Впрочем, насколько удастся достичь оптимального качества сборки и установки мебели, уже зависит от качества самого монтажа и правильности использования той или иной стяжки.
