Угловой шкаф своими руками чертежи и схемы

Последовательность сборки углового шкафа

В обязательном порядке к любому заводскому изделию должна прилагаться подробная инструкция по сборке.

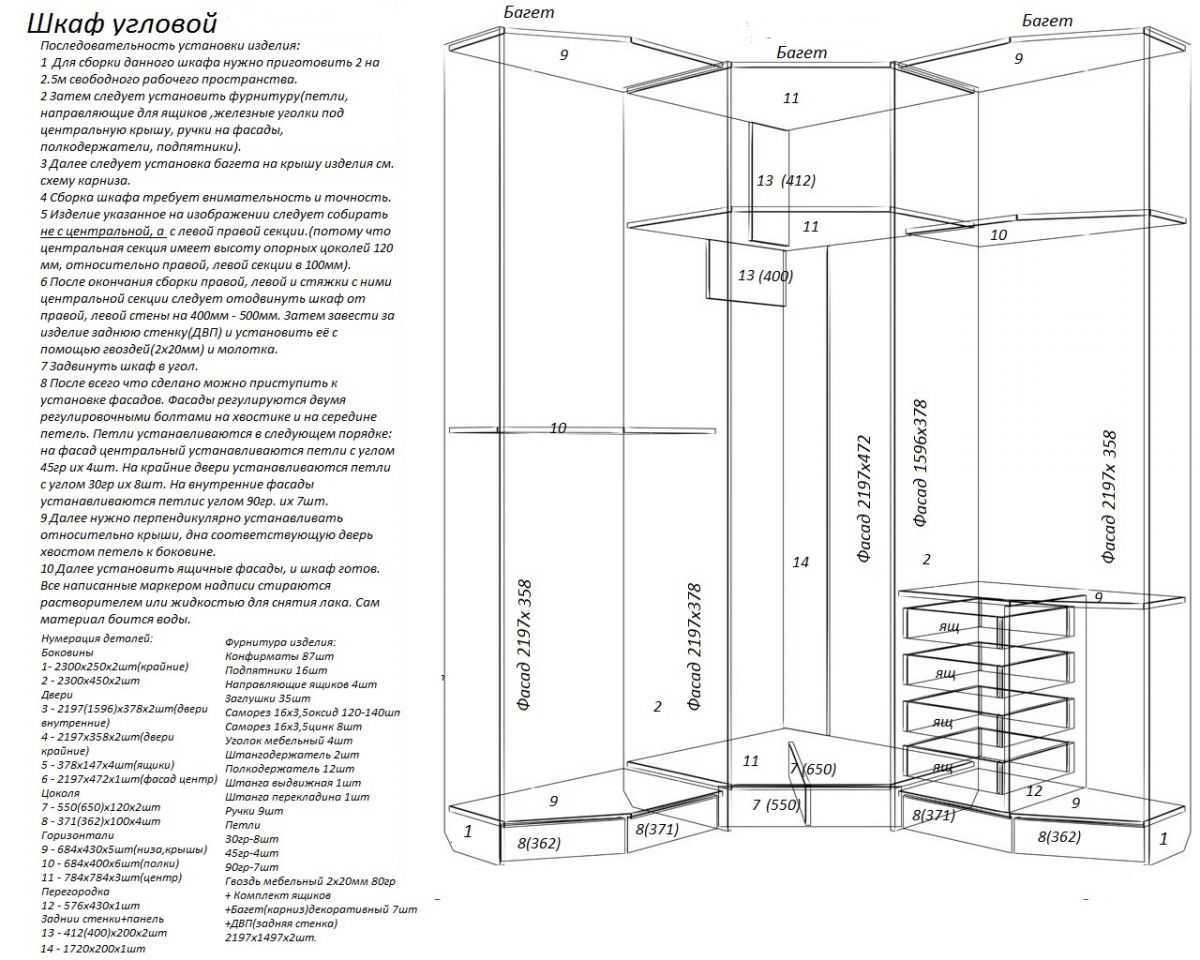

Примерная инструкция по сборке шкафа, которая должна присутствовать в упаковке

Важный момент! Следует учитывать, что для каждой отдельной модели шкафа разрабатывается отдельная инструкция, невозможно заменить уже готовую схему какой-либо другой. Специалисты рекомендуют строго соблюдать последовательность действий при соединении деталей, в противном случае можно испортить комплект.

Монтаж любых корпусных угловых шкафов следует начинать с нижних отделов. Выделяют следующие этапы сборки:

1. Монтаж цоколя (если он имеется).
2. Соединение корпусных частей и креплений.
3. Установка задней стенки.
4. Монтаж внутренних частей.
5. Монтаж и регулировка дверей.

Пошаговая инструкция

Шаг первый: сборка рамы углового шкафа (цоколя), которая располагается в основании. Это важная деталь каркаса, потому что при ее отсутствии распашные дверцы шкафа будут задевать пол. Обычно цоколь располагается на расстоянии около 5-10 сантиметров от пола. Материалом изготовления цоколя является ДСП. По форме он повторяет каркас самого шкафа, но не выделяется за его пределы (компактный).

Детали цоколя соединяют между собой саморезами или еврошурупами. Иногда такой дополнительный элемент делают высоким, что позволяет получить нижнюю полку для хранения чего-либо.

Сборка цоколя

Шаг второй: монтаж деталей корпуса. На этом этапе необходимо соединить боковые, верхние и нижние части всей конструкции. Фиксируются они при помощи еврошурупов, пластиковых и металлических уголков. Место совмещения деталей дополнительно усиливают с помощью деревянных чопиков. Кроме того, на этом этапе следует закрепить перегородки, которые придают корпусу устойчивость.

Если конструкция предполагает наличие цоколя, то все элементы корпуса закрепляются на нем. При его отсутствии сборку корпуса делают на ровном полу, после чего поднимают шкаф и фиксируют в вертикальном положении.

Монтаж деталей корпуса

Шаг третий: монтаж задней стенки. Это важный элемент конструкции шкафа, который выполняют не только функцию ограничения пространства внутри, но и придает устойчивость. Обычно для изготовления этой части используют листы прочной фанеры или ДВП. Первый вариант является более дорогостоящим, а второй – бюджетный (менее прочный).

Необходимо закрепить заднюю часть таким образом, чтобы собрать боковины в цельную конструкцию. Фиксируют ее при помощи саморезов по краям. Соединять эту часть с внутренними перегородками разрешается только в тех случаях, если они надежно зафиксированы.

Монтаж задней стенки

Шаг четвертый: установка полок и направляющих. При желании можно надежно зафиксировать полки или оставить их подвижными. Второй вариант позволяет их в дальнейшем доставать, менять местами. Надежная фиксация предполагает установку деталей с помощью уголков и саморезов непосредственно к стенкам шкафа. В другом случае на стенки конструкции закрепляют держатели, а затем уже устанавливают полки.

Направляющие необходимо устанавливать в тех случаях, если конструкция предполагает наличие подвижных дверей (шкаф-купе). Для таких целей потребуется взять профили из алюминия, они фиксируются в верхней и нижней части. В готовой конструкции они будут незаметными. Иногда дополнительные направляющие устанавливают при наличии ящиков, благодаря чему они будут плавно выдвигаться.

Установка полок и направляющих

Шаг пятый: монтаж дверей. После установки направляющих необходимо зафиксировать подвижные двери. Они монтируются сначала с верхнего края, а затем и с нижнего. Дверные полотна должны располагаться относительно друг другу, чтобы их можно было легко раздвигать.

Дверцы распашного типа вешают на мебельные петли. Предварительно в конструкции делают фигурные пазы. В то же время с внутренней стороны они будут фиксироваться еврошурупами.

Монтаж дверей

Шаг шестой: подгонка дверей. Благодаря наличию петель можно незначительно сдвигать распашные двери. Винт №1 позволяет перемещать дверь в горизонтальном направлении в разные стороны. Регулировка винта №3 позволяет переместить дверь к шкафу на максимально близкое расстояние. Другие винты не регулируются, они используют лишь в процессе монтажа.

Подгонка дверей

Отрегулировать двери на модели шкафа-купе можно путем прижима или ослабления нижнего колеса. Делается это благодаря наличию винта в нижней части.

Регулировка нижнего колеса

Шаг седьмой: закрываем заглушками соединения. Если после монтажа конструкции крепления заметны с наружной стороны, то их можно закрыть специальными мебельными заглушками. Они продаются в любом мебельном магазине в различных цветовых вариантах.

Заглушки

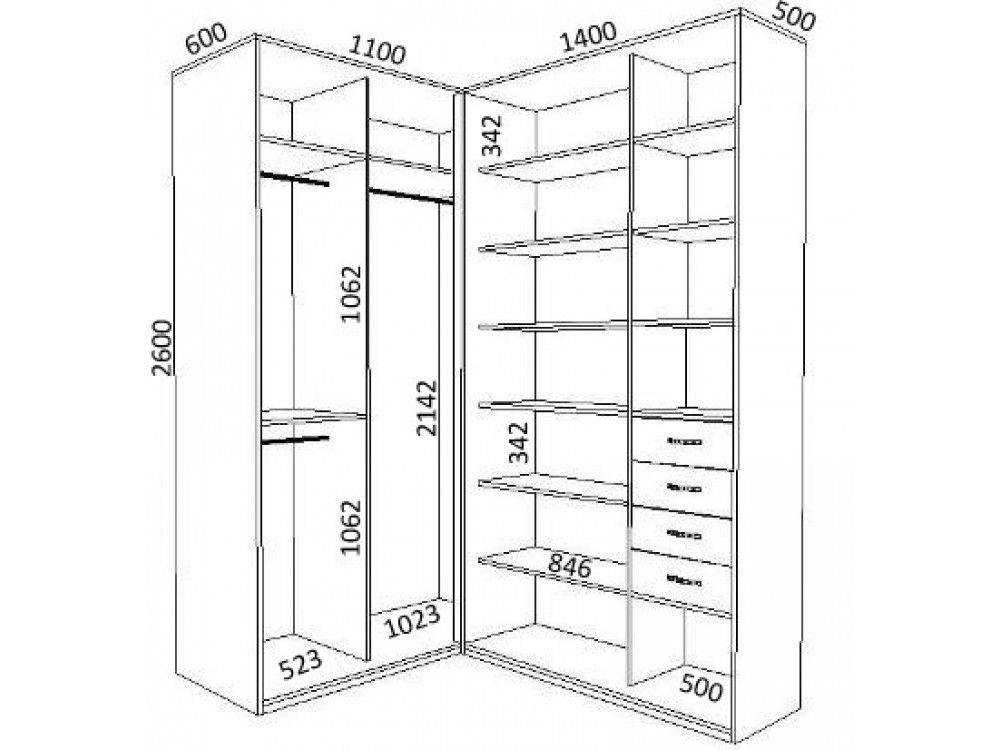

Как сделать чертеж углового шкафа своими руками

Конструкция любого углового шкафа основана на математических расчетах и точной шкале. Просто нарисуйте желаемые размеры мебели на бумаге в масштабе (вид сверху) и вы уже увидите, насколько практичным и функциональным будет ее дизайн.

1. Ширина передней части должна быть начальной точкой. Для шкафа он должен быть не теснее 400 мм. В противном случае возникнут проблемы с доступом к внутренней части шкафа. Если нет абсолютно никакой возможности, можно использовать двери, которые сгибаются под прямым углом. В этом случае в конструкции нет фаски, а доступ к интерьеру улучшен под прямым углом.
2. На отверстие 400-550 мм достаточно поставить навесную дверь, на отверстие 600-800 — уже две. Если отверстие шире — подумайте об этом, но, может быть, лучше сделать угловой шкаф собственными руками с отдельными карандашами или открытыми полками по бокам? Потому что шкаф становится очень широким и его «диагональ» «съест» много места.
3. Далее посмотрите на глубину сторон углового корпуса. Для полок достаточно 350-400 мм. Для вешалки — 500-600 мм. Если конструкция выйдет меньше, шкаф станет слишком мелким для гардероба. Рассмотрим другие варианты.

Таким образом, расширяя фронт для достаточного доступа и изменяя ширину сторон в соответствии с заданными размерами угла, вы «ищете» лучший вариант. В результате угловой шкаф может быть асимметричным, с разной глубиной сторон и без угла 45 градусов на скошенных фасадах — не проблема. Существуют петли шкафов с различными углами установки, а не только 45 градусов. Главное — не допустить ошибки при расчете ширины передней части.

Если вы затрудняетесь вычислить по известному «правилу треугольника» — квадрат гипотенузы равен сумме квадратов катетов, то ширину фасада можно измерить после того, как мебель уже собрана. Кстати, это делают даже опытные мебельщики. Так как фасад чаще всего выполнен из другого, более дорогого материала, а «недосмотр» при его расчете может стоить больших денег.

Сборка

• сначала монтируются стальные уголки там, где потом надо будет прикреплять боковые стенки к полу и потолку;
• из готовых деталей собрать каркас;
• прикрепить ролики на дверь;
• смонтировать направляющие;
• установить дверки.

Полезно знать: в работе по сборке углового шкафа нужно обязательно пользоваться уровнем, иначе возможно допустить перекосы у дверей.

Когда основная работа сделана, надо собрать шкаф внутри. Установить кронштейны, расставить по местам все полочки. После этого останется установить фурнитуру.

Работа проводится в следующей последовательности:

• установить перегородки;
• закрепить полки, вешалки, зеркала;
• прикрутить ручки.

По этой же схеме можно собрать самому шкаф и из гипсокартона. Принцип работы будет немного отличаться.

Инструменты и материалы

Непосредственно перед процессом создания конструкции следует определиться с размерами, материалами и инструментами, которые будут использоваться, а также продумать предназначение шкафа. Первоначально формируется проект, для чего создаются чертежи, по которым подготавливаются детали, прочно соединяемые друг с другом. Принимается решение, будет ли угловой шкаф треугольным или Г образным, трапециевидным или пятистенным.

Если вы решили самостоятельно собрать мебель, следует подготовиться к этому процессу и приобрести необходимые материалы и инструменты:

• непосредственный материал для создания шкафа, причем актуальным считается формирование конструкции из гипсокартона, который отличается доступной ценой, легкостью применения, экологической чистотой и долговечностью;
• профили, из которых будет формироваться каркас;
• подвесы;
• саморезы и клей;
• зеркала, если планируется оформлять ими шкаф;
• фурнитура, обеспечивающая легкость использования конструкции;
• ролики и направляющие, если делаются двери купе;
• материал обшивки для шкафа;
• дрель, шуруповерт, болгарка, острый нож для разрезания гипсокартона, уровень и другие мелкие инструменты.

Работа с гипсокартоном считается настолько простой, что обычно не требуется наличия специфических инструментов.

Инструменты

Листы гипсокартона

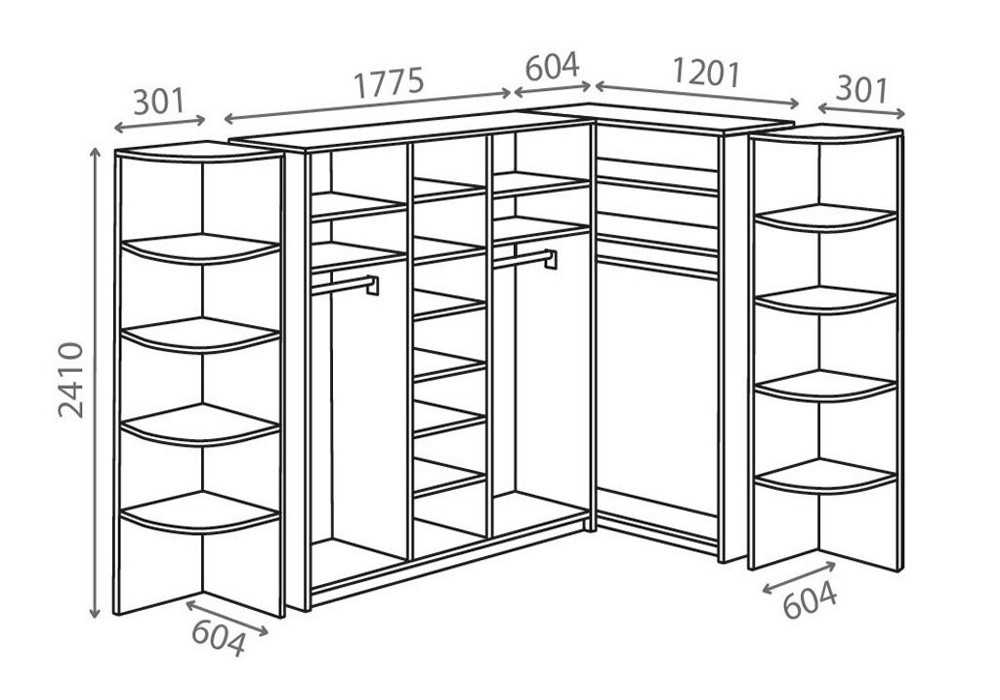

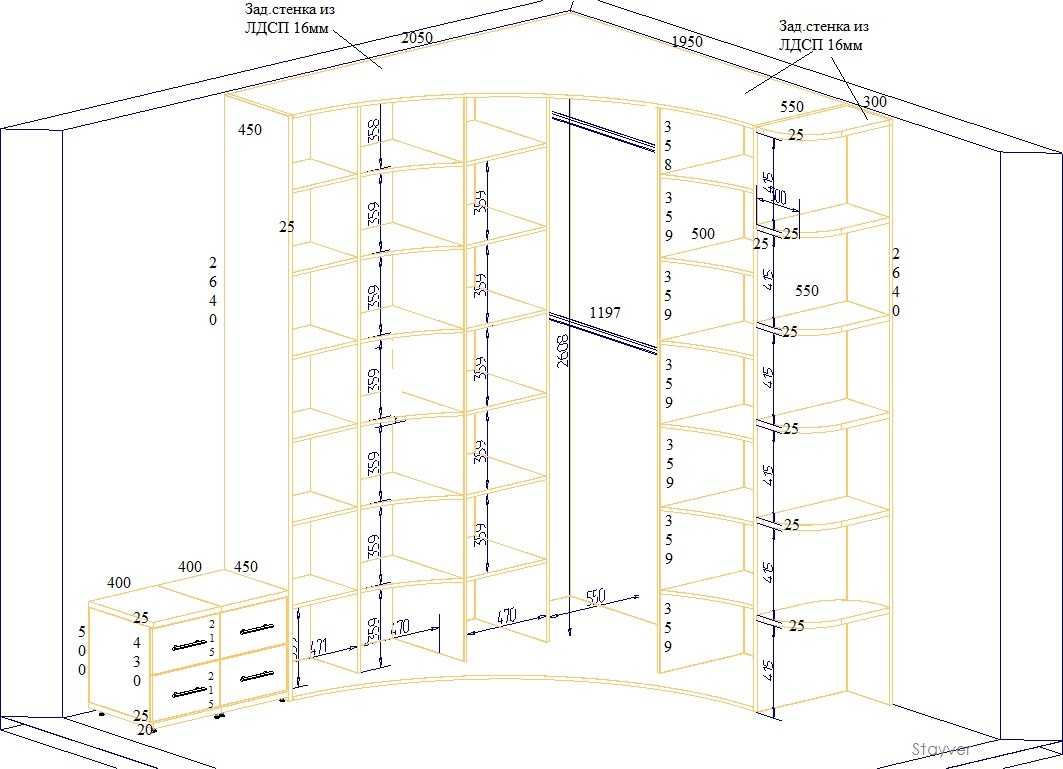

Чертеж углового шкафа с полками

Типовое внутреннее наполнение углового шкафа предполагает стеллаж с полками по одну сторону и штангу под одежду – по другую. Но не всегда нужен именно гардероб. Например, для гостиной или детской комнаты больше актуален чертеж углового шкафа с размерами, имеющий в наполнении одни полки. Кстати, если кухня довольно просторная – можно в нее также можно установить такой модуль.

Внутренняя конструкция предполагает наличие внутренней перегородки. Таким образом, пространство «дробится» на две зоны – с длинными, уходящими вглубь полками, и самостоятельным пеналом. В одну из ниш полученного пенала вполне можно встроить ящики, если требуется место для хранения каких мелких предметов.

Определение с типом шкафа-купе

Конструктивно все шкафы-купе делятся на два типа:

1. Корпусные. Такая мебель сформирована из нескольких элементов, поэтому второе ее название – модульная. Особенностью корпусного шкафа является возможность по желанию дополнять конструкцию разнообразными наружными и внутренними элементами. Изначально изделие разрабатывается таким образом, чтобы все детали гармонично соотносились между собой и сочетались с корпусом.

   Для формирования корпуса требуется дно, крыша, боковые и задняя стенки. Все элементы можно выполнить в виде съемных горизонтальных полок, на которых будут размещаться вещи. Дополнить конструкцию можно выдвижным шкафчиком, предназначенным для обуви или аксессуаров.

2. Встроенные. Их отличительной особенностью является особая легкость собственноручного исполнения с применением подручных материалов. Это возможно, поскольку шкаф устанавливается в нишах либо местах, где невозможно разместить стандартную мебель. Для строительства такого шкафа не нужен цельный корпус, и обычно у него отсутствует одна либо несколько стен, заменяемых потолком, полом или и стенами помещения. Элементы внутреннего наполнения выполняются аналогично корпусной мебели.

Обратите внимание! Встроенный шкаф своими руками, в отличие от корпусного, не подлежит транспортировке, поскольку крепится непосредственно к стене. Шкафы-купы различаются и по форме и могут быть следующими. Шкафы-купы различаются и по форме и могут быть следующими

Шкафы-купы различаются и по форме и могут быть следующими.

Г-образные

Имеют вид конструкции из пары отдельных шкафов, расположенных вдоль стен и соединенных под прямым углом таким образом, что формуется буква «Г». Эти корпусы могут быть как равными по размеру, так и асимметричными. Г-образные угловые шкафы являются наиболее компактным видом мебели, а потому оптимальны для малогабаритных комнат.

Г-образный шкаф располагается вдоль двух стен.

Радиусные (радиальные)

Отличаются фасадом, имеющим форму части круга, центр которого смещен в угол. Такой шкаф может иметь:

Вогнутые дверцы, когда радиус расположен внутрь, что позволяет избежать загромождения пространства в помещении.

Обратите внимание! Такая конструкция оптимальна для обустройства глубоких ниш. Выпуклый фасад, при котором радиальная поверхность выведена наружу, что позволяет создать оригинальный внешний вид, однако отнимает существенную часть полезной площади.
Комбинированные двери, сочетающие особенности вогнутых и выпуклых фасадов, внешне напоминающие волну и выглядящие в интерьере очень эффектно.

Выпуклый фасад, при котором радиальная поверхность выведена наружу, что позволяет создать оригинальный внешний вид, однако отнимает существенную часть полезной площади.
Комбинированные двери, сочетающие особенности вогнутых и выпуклых фасадов, внешне напоминающие волну и выглядящие в интерьере очень эффектно.

Существуют и полукруглые угловые шкафы. На них возлагается роль миниатюрной гардеробной, а потому обычно они устанавливаются в крайне стесненных помещениях. Основными особенности радиусных шкафов являются оригинальный внешний вид и отсутствие острых углов. Это позволяет использовать их в интерьерах, в которых недостаточно плавных линий, и в детских.

Трапециевидные

Данный вид шкафа-купе внешне напоминает трапецию, могущую иметь различную форму – равнобедренную или прямоугольную. В такой конструкции предусмотрено меньшее количество дверей, чем в Г-образных моделях. Это, наравне с прочими конструктивными особенностями, приводит к снижению стоимости готового изделия.

Трапециевидный шкаф по форме соответствует геометрической фигуре.

Обратите внимание! Трапециевидные шкафы занимают достаточно большую площадь, имея при этом относительно небольшую вместительность

Пятистенные (пятиугольные)

По форме конструкция напоминает равносторонний пятиугольник. Такая модель имеет схожесть с трапециевидной, но отличается дополнительной боковой стенкой. Пятистенный шкаф-купе является наиболее массивным, очень глубоким и удобным в использовании. Это сделало его достаточно популярным, особенно для размещения в спальне, ведь в конструкции можно хранить все, от личных вещей до бытовой техники.

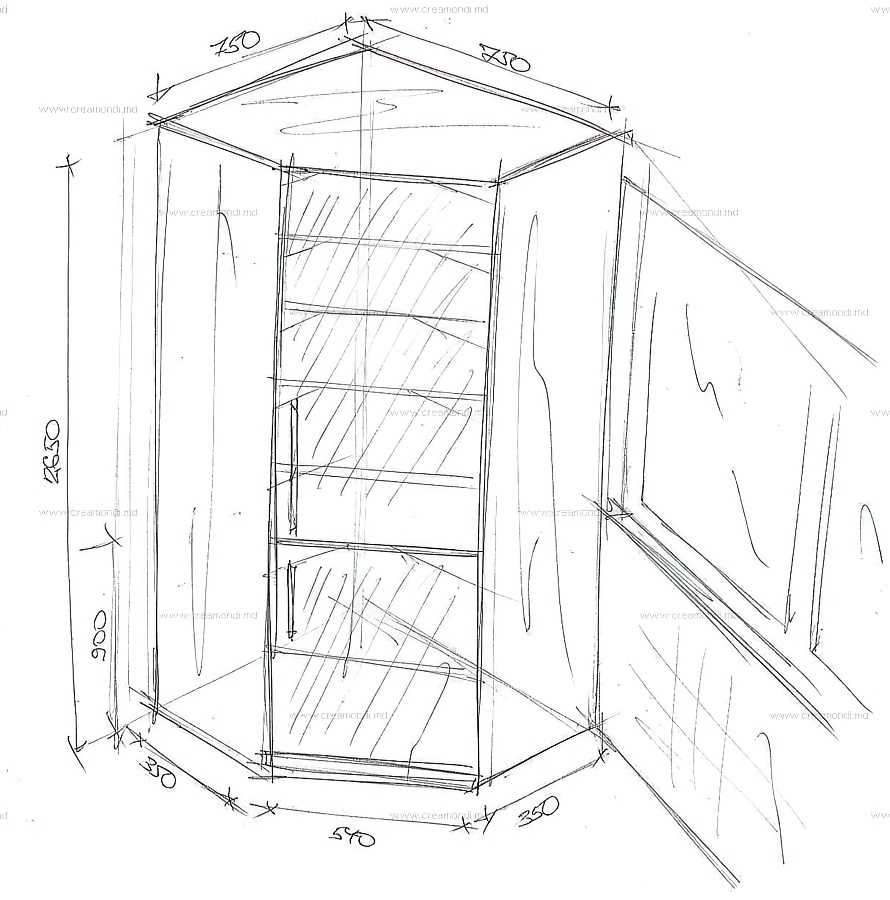

Диагональные (треугольные)

При взгляде сверху такой шкаф имеет вид треугольника. Он хорошо гармонирует с остальной меблировкой комнаты и вмещает достаточно большое количество вещей, однако при этом диагональный шкаф занимает существенное количество пространства. Из-за этого его рекомендуется устанавливать в помещениях, имеющих достаточные размеры.

Треугольный шкаф располагается в углу и имеет три стороны.

Из гипсокартона

Монтаж углового шкафа из гипсокартона начинается с чертежа:

• сначала надо определить место, где он будет установлен;
• затем делаем схему, на которую наносим габариты и размеры деталей, даже самых мелких;
• определяем количество выдвижных ящичков, подвесных корзин, дверей и размечаем где они будут установлены;
• указываем толщину гипсокартона, без этого не возможно произвести точный расчет.

Устройство каркаса

На пол, стены и потолок наносим разметку будущего шкафа. Если планируется установка светильников, наносим разметку для их крепления. На направляющий профиль закрепляем резиновую изоляцию с той стороны, которая ляжет на основание. По линиям разметки крепим направляющие с помощью дюбель гвоздей.

Так же крепим по нанесенной разметке и подвесы. В зависимости от основания выбирается и крепеж. Например к кирпичной или бетонной стене, крепят дюбель-гвоздями, для деревянной стены подойдут гвозди или саморезы. От выбора крепежа зависит прочность всей конструкции.

Затем в направляющие вставляются вертикальные стойки и фиксируются подвесами с помощью саморезов с пресс-шайбой. Теперь можно смонтировать ребра жесткости между вертикальными стойками. Стоит заметить, чем больше будет таких ребер, тем устойчивей будет конструкция.

Самыми укрепленными должны быть места , где устанавливаются ящички и полки. Металлический профиль для каркаса можно заменить на деревянные рейки, главное, чтобы древесина была сухая, сырое дерево даст усадку и произойдет деформация.

Обшиваем каркас

Нарезать заготовки из гипсокартона можно электро лобзиком или ножовкой. Края обработать специальным кромочным рубанком.

Расставляем элементы в отведенных для них местах и прихватываем саморезами. Теперь можно окончательно закрепить листы, саморезы завинчиваются через каждые 20 см. Шляпки саморезов утопляем на 1 мм в лист.

В местах, где будут полочки крепим мебельные уголки и укладываем полки, которые можно сделать из двух склеенных листов гипсокартона. После этого монтируем штанги, устанавливаем светильники.

И вот только после этого можно делать точные замеры и заказать двери. Если дверь заказать раньше, то размеры по факту могут не совпасть с первоначальными.

Отделка

После того как конструкция смонтирована, ее надо облагородить. Для этого нужно:

1. заделать все стыки шпаклевкой;
2. загрунтовать наружные и внутренние поверхности;
3. наклеить ленту серпянку;
4. на углы установить малярные уголки;
5. зашпаклевать, когда шпаклевка высохнет зашлифовать, после чего еще раз зашпаклевать;
6. опять прогрунтовать, и после того, как грунтовка высохнет, провести финишную отделку.

Финишная отделка делается на Ваш вкус, это может быть и покраски, и отделка зеркалами, в ванной можно облицовывать плиткой.

Посмотрите видео: Как собрать шкаф-купе своими руками. Видеоинструкция по установке.

Виды петель для мебели

Для установки чаще всего используют накладные устройства с четырьмя шарнирами, так называемые лягушки. Такие крепления удобны для любой конструкции, предполагающей распашные створки – платяного или кухонного шкафа, других видов мебели .

Металлические детали изготавливаются из прочных сплавов, устойчивых к коррозии и механическим деформациям.

Мебельные петли делятся на несколько видов, в зависимости от того, как их крепят:

• Н акладные;
• П олунакладные;
• В кладные;
• И нверсные;
• Р ояльные;
• П яточные;
• Ш тольные и др.

Виды мебельных петель.

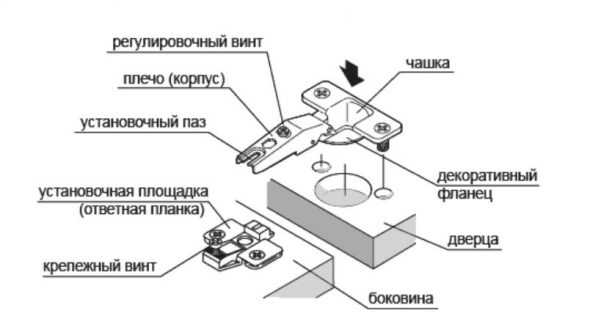

Для шкафа применяют часто накладные конструкции с основаниями-чашками, которые соединяют с панелью при помощи саморезов. Механические вкладыши с «плечом» вставляются в эти основания и фиксируются на дверце и боковом полотне.

Такие крепежи достаточно надежны и долговечны, поскольку имеют усиленное соединение с плоскостями.

В зависимости от типа шкафа и его габаритов, а также материала выбирают подходящий вид соединительных деталей. Некоторые элементы используют исключительно для классической мебели, где все детали должны соответствовать стилю. Для обычных платяных шкафов выбирают стандартные накладные и полунакладные крепления .

Для установки на створки необходимо использовать сертифицированные промышленные изделия – это гарантия прочности и долгой службы мебели и ее отдельных частей.

Геометрия в плане

Чтобы новая обстановка не создавала неудобств, нужно выбрать оптимальную геометрию мебели. Различают 5 видов угловых шкафов:

• диагональный;
• трапециевидный;
• пятигранный;
• Г-образный;
• полукруглый (радиальный).

Диагональный

Треугольная компоновка экономично вписывается в интерьер маленьких спален, занимая минимальную полезную площадь комнаты. Диагональную конструкцию удобно располагать в углу рядом с входом, между смежными стенами с одним оконным проёмом.

Преимущество диагональной формы в её максимальном заполнении угла, занимая его небольшую площадь.

Расположение по диагонали с зеркальными полотнами

К недостатку такого решения заполнения угла относится то, что внутрянка шкафа (полки) делается в виде треугольников. Это вызывает некоторые неудобства при заполнении объёма секции постельными принадлежностями и другими предметами.

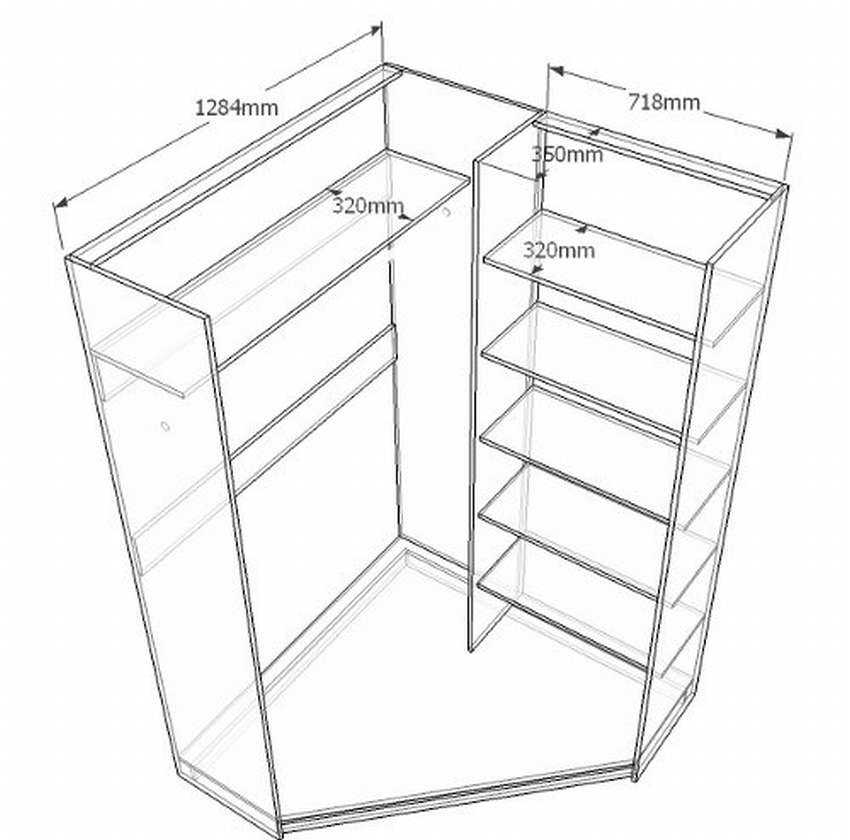

Трапециевидный

Трапециевидная планировка позволяет с одной стороны устанавливать прямоугольные опорные горизонтальные плоскости, а с другой стороны в углу приходится размещать треугольные полки или устраивать вешалку для одежды.

Трапеция — одна из разновидностей угловых шифоньеров

Мебель, которая в плане представляет разнобокую трапецию, изготавливают по индивидуальному заказу и монтируют по месту.

Пятигранный

Пятиугольная конструкция – один из вариантов треугольной компоновки. В отличие от диагональной модели, боковые стороны пятигранки используют для устройства полок открытого типа. В массовом производстве пятиугольные конструкции практически не встречаются. Пятистенками занимаются мебельные мастерские по индивидуальным заказам.

Как собрать угловой шкаф

Сборка углового шкафа – несложный процесс, если тщательно ознакомиться с инструкцией и подготовить все необходимые материалы.

Подготовка деталей

Подготовка деталей заключается в предварительных измерениях

Важно учесть все нюансы конструкции и рассчитать габариты. Создается схема шкафа и чертеж предположительного расположения. Важно измерить все и перенести это на бумагу

Важно измерить все и перенести это на бумагу. Перед тем, как заказывать шкаф, его следует спроектировать

Перед тем, как заказывать шкаф, его следует спроектировать.

Обычная конструкция предполагает одно большое отделение для размещения вещей на плечиках. Другой отдел более узкий, он разделяется на отсеки будущими полочками. При желании можно выполнить так называемый открытый пенал с левой или правой стороны.

Используйте специальные программы для проектировки шкафа.

Для каждого отделения подготавливается своя деталь. Изготавливаются они с учетом припусков. Если шкаф предполагает наличие задней стенки, то материала понадобится намного больше.

Установка фурнитуры на угловые элементы

Установка фурнитуры один из самых ответственных моментов

Поэтому выполнять все необходимо с особой осторожностью. Каждое действие проверяется несколько раз, только после этого происходит переход к следующему. Фурнитура – важный элемент в мебели

Фурнитура – важный элемент в мебели.

К самой нижней детали шкафа, то есть его дну по бокам прикручивается первый крепежный элемент – шток эксцентриковой стяжки. Один за другим. Затем вставляются шкант и замок. Такая же процедура проделывается и с верхней деталью, то есть с «крышей» шкафа. На нее в таком же порядке устанавливается фурнитура.

Подготовка боковых панелей

Боковые панели являются самыми высокими деталями шкафа, так как это боковые стенки. К их низу необходимо прибить ножки, чтобы будущий шкафчик устойчиво стоял. Затем вкручиваются штоки и вставляются шканты.

Разница между собиранием обычного и углового шкафа купе существует.

Спешить не стоит, лучше несколько раз все проверить и подправить, если это необходимо. На первых этапах есть хорошая возможность демонтировать все, поэтому ей нужно пользоваться во избежание ошибок. На одну из боковых панелей прикрепляется сторона шкафа (сначала правая). Происходит установка подпетельников. А на левой стороне необходимо закрепить несколько полкодержателей.

Внутренние вертикальные панели

На заднюю внутреннюю вертикальную панель устанавливаются металлические соединительные уголки. Затем монтируются замки и мелкие штоки для самой большой и верхней полки. В прилежащую стенку необходимо вбить несколько полкодержателей и вкрутить штоки (маленькие) для остальных средних полок.

Вы можете сделать встроенный угловой шкаф.

Так как этот этап предполагает внедрение в конструкцию держателей для полок, то их необходимо проверять на качество установки. Иначе возникает риск, что все вещи могут с них упасть в последствие.

Монтаж конструкции корпуса

Дно ставится на вмонтированные ранее ножки. Далее устанавливается внутренняя вертикальная панель. Каждая по очереди сверху. Прилежащая к внутренней вертикальной панели деталь прикрепляется в центре, а сама вертикальная панель на задний план в край. Надежно соединить их между собой можно при помощи металлических уголков.

Сборку конструкции доверьте профессионалам.

Следующим действием прикрепляется напротив лежащая боковая панель. Замки закрываются. Деталь необходимо немного придерживать. Накладывается угловой верх конструкции и фиксируется деталь с панелями, которые стоят вертикально. Так как конструкция наверняка высокая, то можно воспользоваться стремянкой.

Угловой шкаф — это великолепный способ рационально распределить комнатное пространство в небольшом помещении.

Присоединяется левая вертикальная панель, замки все сразу же фиксируются. Далее вкладываются все полочки при помощи маленьких штоков. Затем набивается задняя стенка по принципу установки всех остальных.

Расположите полки в шкафу функционально.

После чего все отведенное место под полочки можно смело или заполнять.

Навеска двери на угловой шкаф

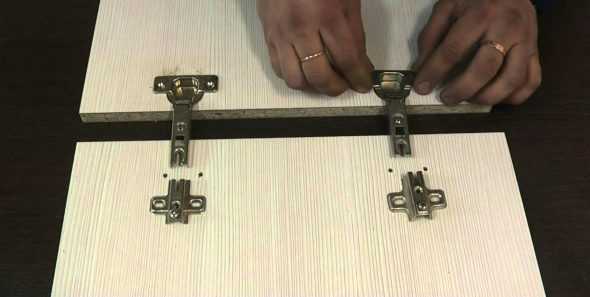

К двери устанавливаются петли и вкручиваются саморезы. В подпетельники необходимо вставить дверные петли. На конструкции петли обычно установлен специальный винт, который регулирует правильность вхождения этого винта в подпетельник.

Старайтесь точно совмещать все отверстия, не соединяйте их принудительно, вставляя стяжку, когда отверстия еще не совпали полностью.

Все петли фиксируются винтами. Дверь регулируется по необходимому направлению и выравнивается. Последним действием будет установка ручки на дверь.

Этапы разработки своими руками

Угловой шкаф своими руками изготавливается с соблюдением следующих этапов:

• Проектирование элементов на чертежах согласно запроектированным размерам, формам.
• Подготовка материалов.
• Нарезка деталей.
• Сборка изделия.
• Проверка симметричности готовой мебели.

В работе потребуются следующие инструменты:

• шуруповерт;
• электрическая дрель;
• молоток;
• угольник;
• строительный уровень;
• карандаш или мел для выполнения разметки.

Как сделать чертеж?

Чертежи углового шкафа изготавливаются с учетом:

• высоты, ширины дверей, крышки, цоколя, днища;
• толщины деталей;
• задуманной формы мебели с указанием внутреннего наполнения (полки, выступы, выдвижные ящики).

Как не ошибиться с размерами?

В чертежах угловых шкафов задаются точные габариты мебели, толщина элементов, размеры зазоров. Схемы изделий могут выполняться по типовому либо авторскому проекту.

При выборе нетипового изделия в схеме важно учитывать следующие нюансы:

• минимальная глубина мебели по нормативам составляет не меньше 35 см;
• разрешенная глубина полок и ящиков не должна превышать 0,9 м;
• минимальный показатель ширины — не меньше 0,1 м;
• по высоте нетиповая мебель не ограничивается, поэтому можно проектировать шкаф, достигающий потолка, оптимальная высота для комфортной эксплуатации составляет 2,1-2,4 м.

Выбор материалов

Для изготовления мебели используются следующие материалы:

• натуральная древесина;
• МДФ;
• ЛДСП;
• ДСП;
• гипсокартон;
• пластик и закаленное стекло (для дверей и полок).

Древесина экологична, проста в обработке и установке, долговечна, эстетична, отличается эффектной фактурой и текстурой. Необходимо учитывать высокую стоимость строительного материала и необходимость в дополнительной обработке поверхности лаками, красками, водостойкими пропитками. Древесина может дополняться методами гравировки, патинирования, окрашивания, золочения. Помещение, в котором устанавливается шкаф из древесины, должно быть утепленным, без высокой влажности и изменений температур.

Собрать шкаф своими руками можно из плит МДФ, которые делаются из измельченных опилок посредством техники сухой прессовки, отличаются долговечностью, экологичностью, высокими эксплуатационными параметрами, доступной ценой. Материал легко обрабатывается, безопасен в использовании, не токсичен, обладает декоративными характеристиками.

Плиты ДСП изготавливаются из древесной стружки методом горячей прессовки. Материалы отличаются вариантами декорирования, толщиной, числом слоев и концентрацией формальдегида. Стандартная толщина плит составляет 16-25 мм. Некоторые листы облицовываются декоративной пленкой с имитацией древесины, пластика. Материал бюджетен, легко монтируется.

Гипсокартон может использоваться в качестве каркаса или перекрытий для шкафа в спальню, кухню и т.д. Преимущество материала заключается в доступной цене, простой установке, возможности регулировки при эксплуатации. Состав экологичен, не содержит токсичных примесей; основными компонентами являются картон, бумага, гипс и т.д.

Материал отличается высоким уровнем теплоизоляции, широкими возможностями создания авторского дизайна (нанесение штукатурки, обоев, пленки, тонирование). В гипсокартон можно встраивать точечную подсветку. Необходимо учитывать неустойчивость к механическим повреждениям, нестойкость к влажности.

Дополнительными материалами для строительных работ являются:

• мебельный щит;
• роликовые направляющие;
• фурнитура (ручки, замки);
• полки, ящики;
• вешалки;
• шурупы, саморезы, дюбели;
• фальш-панели верхние и нижние.

Каким должен быть фасад?

При разработке схемы сборки углового шкафа учитываются особенности фасада. Конструкция может быть открытого либо закрытого типа с дверьми типа купе. Двери могут быть оформлены зеркальными вставками, росписью, гравировкой, резьбой, декоративной мозаикой. Фасады можно оклеивать декоративной оттеночной пленкой, демпферной лентой, металлическими вставками.

Створки фасадов могут быть следующих разновидностей:

• распашные;
• рольставни;
• раздвижные (по типу шкафа купейного типа).

Фурнитура

После завершения подготовки и монтажа основных элементах шкафа требуется выбрать фурнитуру для мебели. Дизайн и технические особенности изделий определяются в зависимости от типа и материала шкафа.

Инструкция сборки углового конструктивного решения требует применения:

• держателей для полок;
• саморезов для фиксации опор;
• регулируемой опоры;
• ножек для шкафа;
• петель для створок;
• перекладин;
• ручек, шайб и винтов;
• гвоздей.

Основные нюансы при составлении чертежей угловых шкафов-купе

При проектировании таких шкафов склоняются к встроенным и полувстроенным конструкциям. Практически всегда убирается дно у углового шкафа-купе и задние стенки. Внутренние перегородки, полки крепятся к полу и к стенам. Крыша у углового шкафа-купе также не обязательна. Обычно от нее отказываются вовсе.

Самые малые размеры углового ограничиваются только шириной дверного проема. Створка купе не должна быть уже 600 мм, иначе она будет неустойчива в треке. Основные стандарты при проектировании можно прочитать в статье «Расчет дверей-купе опорного вида».

Например, при габаритах 1200х1200 мм от угла и ширине боковины 400 мм проем для дверей купе будет порядка 1200 мм по центру трека.

При этом ширина направляющих «съест» от функциональной глубины боковин порядка 150 мм. Это также нужно учитывать при проектировании внутреннего наполнения углового шкафа купе. Дверям ничего не должно мешать при движении.

Как вариант, можно разместить ниши под крючки (если составляется чертеж углового шкафа-купе в прихожую), гладильную доску или неглубокие полки.

Угловой шкаф своими руками требует детальной проработки, иначе он займет много места и будет абсолютно нефункциональным.
