Изготовление теплообменника своими руками

Кладка корпуса котла и монтаж теплообменника

Фундамент любого котла отопления составляет бетонное основание, на котором своими руками из кирпича выкладывается поддувальная камера, соответствующая размерам котла, и укладывается колосниковая решетка. Кирпич необходимо использовать огнеупорный. Далее можно на это основание опустить теплообменник, вокруг которого начинают возводить стенки так называемого топливника, которые являются стенками котла отопления.

Вертикальный теплообменник устанавливают на основание ровно, а горизонтальный нужно установить с подъемом к точке выхода горячей воды. Проще говоря, все точки верхней части теплообменника должны быть ниже точки выхода воды. Между передним верхним углом и точкой выхода должна быть разница не менее 1 см. Выставить теплообменник правильным образом можно при помощи уровня. Такая установка предотвращает образование воздушных пробок и улучшает циркуляцию воды.

Для обкладывания теплообменника тоже лучше использовать огнеупорный кирпич. Кладка осуществляется в полкирпича. Между кирпичом и теплообменником должна присутствовать воздушная прослойка минимум 1 см толщиной. По мере процесса кладки нужно установить две дверцы:

1. Первая — нижняя, располагается на уровне колосниковой решетки. Она предназначена для очистки топливника от золы и других отходов, может использоваться для нижнего розжига.
2. Вторая — верхняя, служит для загрузки дров или угля, если котел позиционируется как угольный. С ее помощью производится чистка верхней части топливника.

Уровень кирпичной кладки должен быть выше уровня труб теплообменника на 2-3 см. После окончания кладки можно закрыть верхнюю часть теплообменника чугунной плитой. Лучше всего, если ее можно будет периодически снимать, чтобы хорошо очистить теплообменник от сажи. Накапливание сажи может снизить КПД любого котла отопления, как покупного, так и созданного своими руками.

Дымовая труба может выводиться в уже имеющийся дымовой канал или сооружается отдельно. Она может быть выложенной из кирпича или можно использовать готовые керамические, металлические или асбоцементные трубы. Ее высота должна быть не менее 5 м от уровня колосниковой решетки. Трубу можно установить непосредственно на котле или соорудить рядом на том же фундаменте.

Подключение газового котла к отопительной системе

Установка настенного газового котла

Отопление частного дома своими руками

Как вам статья?

Мне нравитсяНе нравится

Монтаж трубопроводов

Мы уже упоминали, что для трубопроводов лучше использовать трубы диаметром 3/4″, такой диаметр наиболее часто используется во всех отопительных системах и подходит по всем показателям для теплообменника бани.

Трубы могут быть металлическими или пластиковыми. Можно пользоваться и гибкими гофрированными шлангами, но нужно иметь в виду, что у них значительно меньше диаметр условного прохода, а это негативно сказывается на скорости водяного потока.

Дадим несколько советов по монтажу трубопроводов.

Старайтесь максимально сокращать длину трубопроводов, не делайте много поворотов и изгибов трубы. Ваша задача – создать наиболее благоприятные условия для циркуляции воды.

При использовании пластиковых труб не допускайте их перегрева в местах соединения с теплообменниками. Наличие внутри воды не допустит их полного прорыва из-за потери прочности, вызванного нагревом, но деформации возможны.

Не забывайте в самом низком месте поставить сливной кран. Если баня длительное время не используется, то в зимний период нужно спускать всю воду из системы.

• Во время соединения трубопроводов предусматривайте возможность их демонтажа для выполнения ремонтных или регламентных технических работ.
• Старайтесь, чтобы длина горизонтальных участков трубопровода была минимальной. Все такие участки монтируйте под углом не менее 10°. Такие мероприятия положительно сказываются на скорости потока воды.

Конструкция и принцип работы пластинчатого теплообменника

Доступные программы скачиваются, в расчете теплообменника использовать можно несколько версий, для большей уверенности в результативности.

К недостаткам — отсутствие функции подогрева воды.

В случае, когда выбирается схема подключения в одну ступень. Однако более популярными сегодня являются пластинчатые паяные системы обеспечения теплом, и популярность их основана на отсутствии зажимных элементов. Рассмотрим несколько примеров схем.

То есть при монтаже после чистки все станет на свои места без особого усилия

Перед монтажом пластинчатого теплообменника важно учитывать, что расчет, проводимый своими руками для пластинчатого теплообменника для котла, входящая температура не должна превышать 55 градусов. Выдавая большой расход, скоростные агрегаты немного недогревают выходящую жидкость, этот недостаток обнаружен специалистами во время эксплуатации. Один из вариантов двухступенчатого подключения теплообменников В данном случае первичный нагрев идет от обратного трубопровода отопления

Один из вариантов двухступенчатого подключения теплообменников В данном случае первичный нагрев идет от обратного трубопровода отопления.

Тут она доводится до нужной температуры и уходит потребителю. Кондиционеры, подогреватели, пластичные теплообменники, соответственно, нуждаются в более сложном обслуживании при помощи компьютерного и сервисного обеспечения. Управление температурой происходит при помощи датчика и регулирующего клапана, установленного на обратке можно и на подачу поставить.

Так же за помощью можно обратиться к специалисту, который проведет своими руками расчет, не озадачивая клиента. Имея такую же мощность, он по размерам втрое меньше кожухотрубного, при этом способен обеспечить большой расход нагреваемой среды, например, воды для нужд ГВС. Эти выходы могут быть в виде фланца, трубы под сварку, резьбового соединения.

Принцип работы пластинчатого теплообменника.

Кожухотрубные Кожухотрубные теплообменник для горячей воды от отопления проще по конструкции, но менее эффективны, из-за чего, для обеспечения необходимой температуры, должны иметь солидные размеры. Толщина пластины зависит от максимального рабочего давления. Опыт и умения специалистов позволяют как выполнить простейшие расчеты, так и сложный монтаж с пуско-накладкой. Недостатком этой схемы является сильно завышенная нагрузка на систему отопления и неэффективный нагрев воды во втором контуре при большем перепаде температур. Для этого понадобиться помощь специализированных кадров той или иной компании.

Важным является и температурная разница минимум в 10 градусов. Значение для раковины умножается на количество устройств в доме, которые могут использоваться параллельно, и складывается со значением для ванны или душевой в зависимости от того, что именно используется. Недостаток: дороговизна, обусловленная подключением двух теплообменников для приготовления горячей воды. Доводится температура до нормы при помощи повторного нагрева, но уже от теплоносителя, который идет на подачу. SYSTHERM Теплообменники в горячем водоснабжении На сегодняшний день организация процессов по обеспечению водой — это одно из главных условий для создания уютной жизни граждан.
Теплообменник (регистр) для бани — какой выбрать и как подключить, чтобы греть воду?

Как сделать бустер для промывки теплообменника

Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.

Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.

Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия

Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя

Чем и как соединять внешний бак с теплообменником

Теплообменники для бани применяют в строительстве из устойчивых к жару материалов. Все детали, взаимодействующие с печкой, нагреваются. Поэтому патрубки делают из нержавеющей стали. Чугунные детали подвержены коррозии, их использовать нерационально. Трубопровод из пластика или гибкие шланги допускается применять при установке конструкции для бани своими руками.

Современные технологии помогают выбирать разнообразный материал для конструкции. Главное требование – стойкость к жару. Тангит, паронит для уплотнителей и соединений на стыках и поворотах станут отличным решением при строительстве печи для бани.

Кран для слива необходимо присоединить к резервуару с водой. Слив производится, чтобы не допустить в мороз замерзания воды, которая разорвет трубы. Консервация системы на зимнее время потребует профилактических действий для сохранения работоспособности теплообменника в бане.

Пошаговое руководство

Изготовление бесканального теплообменника

1. Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
2. Установите бак к началу системы отопления.
3. Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
4. Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
5. Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
6. Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
7. Согните трубку в форме спирали, получился змеевик.
8. Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
9. Подсоедините к концам деталей фитинг с резьбой.
10. Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
11. Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
12. Подсоедините к термостату клеммы, после чего – провода питания.
13. Чтобы бак не изнашивался от перепадов температуры, установите анод.
14. Закройте герметично все элементы.
15. Наполните бак водой, теплообменник готов.

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

• Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
• Проверьте бак на герметичность.
• Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
• Подсоедините к медной трубке регулятор мощности.
• Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
• Запаяйте герметично бак.
• Наполните водой.
• Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

• проста в изготовлении;
• легко чистится;
• долговечна;
• применима к любому теплоносителю;
• в отличие от пластинчатой трубы может работать под давлением;
• изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

1. Приварите боковой стороной тройник к обеим сторонам наружной трубы.
2. Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
3. приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
4. При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
5. Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Схемы подключения

Кроме типа теплообменника, надо выбрать еще и способ его подключения. Есть несколько типовых схем. В любом случае, два выхода подключаются к отоплению, один — к холодному водоснабжению, один — к разводке горячей/подогретой воды.

Параллельная (стандартная)

В самом простом случае теплообменник для горячей воды от отопления подключают параллельно существующей системы. Такая схема проще всего в реализации, но для достаточного нагрева необходимо, чтобы теплоноситель двигался активно. То есть, обязательно в подаче теплоносителя наличие циркуляционного насоса. В системах с естественной циркуляцией такой тип установки малоэффективен.

Теплообменник для горячей воды от отопления: схема параллельного подключения

При монтаже, подача теплоносителя всегда подключается к верхнему патрубку, а обратка — к нижнему. При подключении воды ситуация противоположная — холодная вода подключается в нижний патрубок, гребенка горячей — к верхнему.

Схема обвязки теплообменника для ГВС от отопления

Простейшая схема обвязки содержит отсечные краны на всех четырех патрубках — для возможности отключения, чистки, технического обслуживания. Также на входе от отопления устанавливается грязевик — фильтр с мелкой сеткой. Так как зазоры в теплообменнике совсем небольшие, попадание окалины либо других загрязнений может вызвать закупорку каналов. Такой же фильтр желательно установить на вводе холодной воды — дольше будет работать оборудование.

Данную схему можно усовершенствовать, сделав рециркуляцию горячей воды в гребенке ГВС (закольцовывают после последней точки разбора). При таком построении, тепло неиспользуемой горячей воды не пропадает, а используется: вода из гребенки ГВС подмешивается к холодной воде из водопровода. На подогрев поступает уже не совсем холодная, а теплая. Теплообменник для горячей воды от отопления только доводит ее до требуемой температуры.

Обвязка с контуром рециркуляции ГВС

При разборе нагретой воды, на подогрев идет преимущественно вода из трубы холодного водоснабжения. Когда разбора нет, по кругу насос «гоняет» теплую, нагрузка на котел отопления совсем небольшая.

Управление температурой происходит при помощи датчика и регулирующего клапана, установленного на обратке (можно и на подачу поставить). Показания с датчика (температура воды в выходной ветке на ГВС) поступают на прибор управления. По результатам сравнения с выставленными данными, регулируется интенсивность потока теплоносителя, тем самым регулируется интенсивность нагрева.

Двухступенчатая

Всем хороши описанные выше схемы, кроме того, что для нагрева должен проходить большой поток теплоносителя. Иначе вода не успеет прогреться. Второй недостаток — приходится «заворачивать» поток теплоносителя из системы отопления. При большом расходе и недостаточной мощности отопительного котла, в холода могут быть заметны понижения температуры. Для более рационального использования тепла придумали двухступенчатую систему подключения теплообменников.

Один из вариантов двухступенчатого подключения теплообменников

В данном случае первичный нагрев идет от обратного трубопровода отопления. Тем самым более рационально используются энергоносители. Доводится температура до нормы при помощи повторного нагрева, но уже от теплоносителя, который идет на подачу. Подключить теплообменник для горячей воды от отопления можно параллельно — как на верхней схеме. Второй вариант представлен на нижней — в разрыв подающей трубы от системы отопления.

Вариант двухступенчатого нагрева

При использовании второй схемы, первичный нагрев происходит от обратки. Нагретая в этом теплообменнике вода подается на второй, установленный на подаче. Тут она доводится до нужной температуры и уходит потребителю.

Есть еще схема двуступенчатого нагрева с использованием тепла от рециркуляции горячей воды. В этом случае рационально используется тепло ранее нагретой воды.

Первичный нагрев — от рециркуляции горячей воды, окончательный — от системы отопления

При использовании любой из этих схем, нагрузка на котел значительно снижается. Утилизируется то тепло, которое раньше не использовалось. Тем самым эти схемы помогают экономить на энергоносителях.

Для нормальной работы теплообменника, подключенного по любой из схем, при монтаже необходимо соблюдать технологические требования. Обязательно соблюдение уклона труб ГВС в сторону точек разбора. Если трасса проходит над дверью, в высшей точке ставят воздухоотводчик. Кроме того, при длинной трассе, необходимы дополнительные автоматические или ручные устройства для сброса воздуха (воздухоотводчики). В противном случае могут быть проблемы с подачей воды.

Важные производственные моменты

Если вы собираетесь обустроить простую, но эффективную систему обогрева палатки с нуля, то необходимо выполнить конструкцию теплообменника по образу и подобию жаротрубных моделей. В этом случае нужно использовать два прямоугольных отреза листового металла, в которых вырезается несколько отверстий для установки теплообменных трубок. Желательно сделать три ряда в шахматном порядке — пять трубочек в верхнем и нижнем рядах и еще четыре в среднем ряду. Основные сложности возникают на этапе приваривания трубок с двух сторон к двум листам металла.

На следующем этапе начинается сборка корпуса из еще четырех отрезков. Необходимо проделать в верхней части отверстие под дымоход, продумав его таким образом, чтобы он легко снимался. Дальше следует приварить верхнюю крышку к теплообменнику, а по бокам зафиксировать соответствующие боковые крышки. Конструкция практически готова, но ее еще нельзя использовать для обогрева. Дальше необходимо установить ножки.

Специалисты рекомендуют использовать вариант складных ножек, хотя можно найти и другое решение. В любом случае такие элементы лучше изготовлять из тонкой металлической проволоки, учитывая высоту используемой горелки. Естественно, нижняя часть обогревательной системы остается не сплошной, ведь здесь остается вырез, куда устанавливаются внутренние трубки. Именно через этот вырез проникает пламя и жар внутрь оборудования.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель, и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

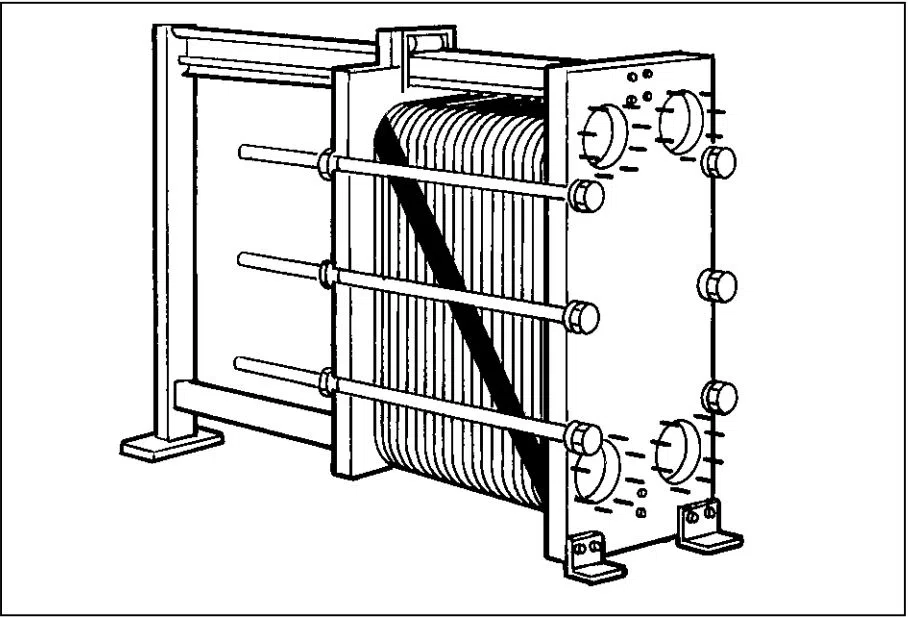

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

• В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
• В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
• В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

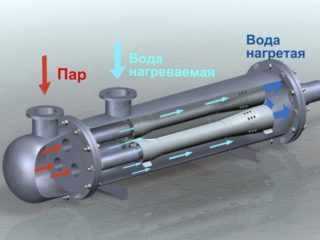

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный

Кожухотрубный

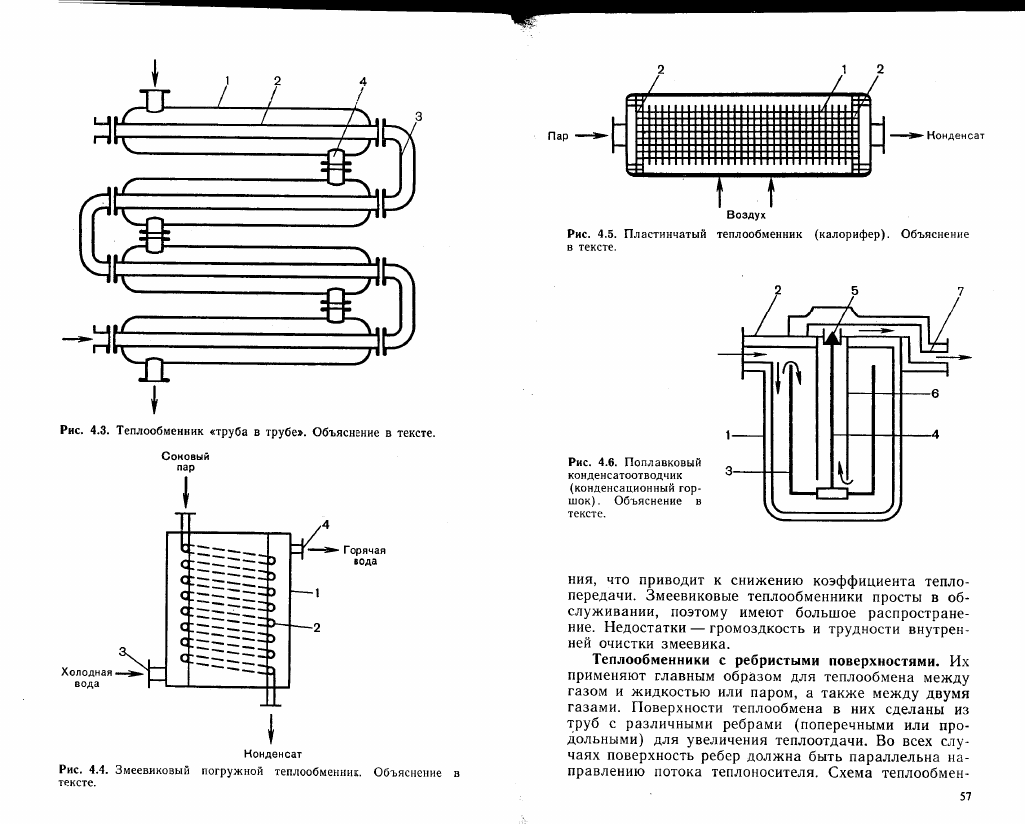

Двухтрубные и труба в трубе

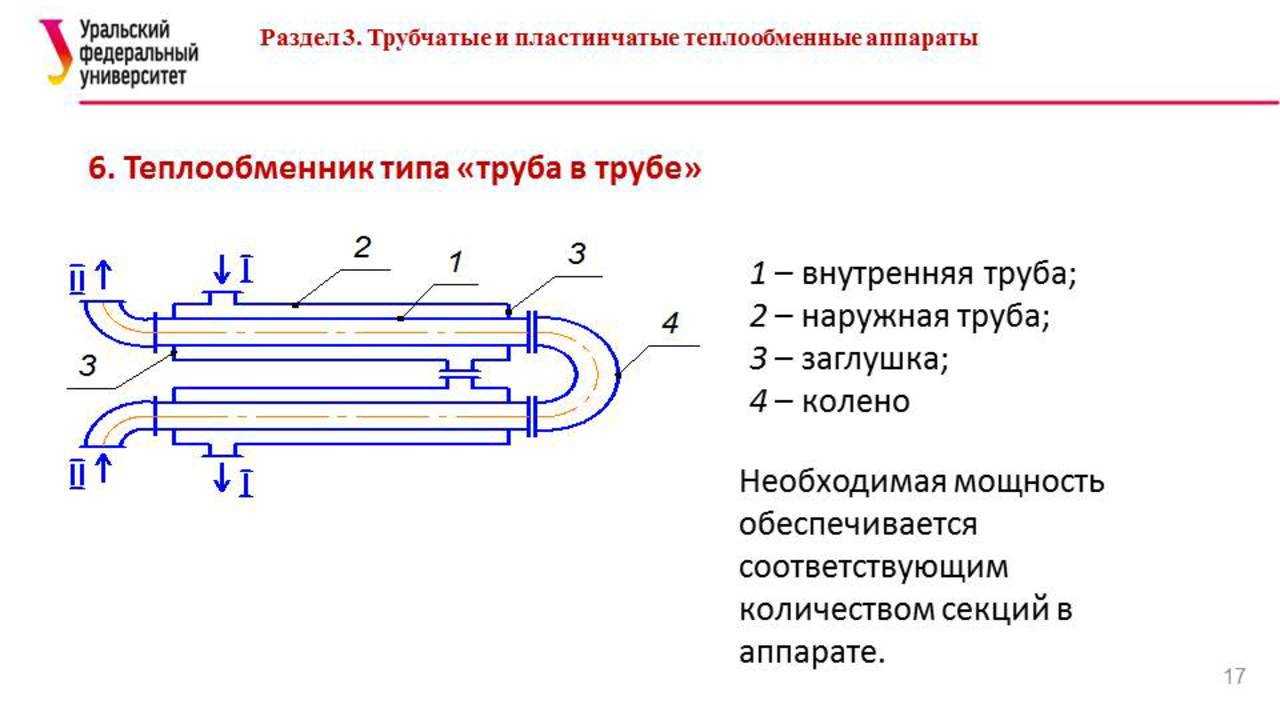

Схема теплообменника труба в трубе

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Устройство пластин

Конструкция и принцип работы пластинчатого теплообменника будет зависеть от модификации оборудования, в котором может находиться разное количество пластин с зафиксированными прокладками. Эти прокладки перекрывают каналы с проходящим тепловым носителем. Чтобы достигнуть необходимой герметичности прилегания пар соединенных между собой прокладок, достаточно крепления этих пластин с подвижной плитой.

Нагрузки, которые действуют на это устройство, распределяются, как правило, на пластины и уплотнители. Рама и элементы крепежа, по большому счету, представляют собой корпус оборудования.

Рельефная поверхность пластин во время сжатия гарантирует прочное крепление и позволяет всей системе теплообменника набрать необходимую прочность и жесткость.

Прокладки фиксируются на пластинах с помощью клипсового соединения. Необходимо сказать, что прокладки во время зажатия самостоятельно центрируются относительно своей оси. Утечка теплового носителя предотвращается благодаря окантовке обшлага, который дополнительно создает барьер.

Для устройства пластинчатого теплообменника изготавливаются несколько видов уплотнителей: с жестким и мягким рифлением.

Подробнее о теплообменном оборудовании:

В жестких элементах при изготовлении канавок делается угол в 60 градусов. Для этих устройств не характерна повышенная теплопроводность, их основное достоинство — возможность переносить значительное давление теплоносителя.

Для достижения наилучшего режима тепловой отдачи можно комбинировать пластины. Причем нужно учитывать, что для оптимальной работы устройства необходимо, чтобы оно функционировало в режиме турбулентности — тепловой носитель обязан передвигаться по каналам без каких-либо задержек. Между прочим, кожухотрубный теплообменник, где конструкция имеет схему «труба в трубе», обладает ламинарным течением теплоносителя.

В чем состоит преимущество? Во время одинаковых теплотехнических характеристик пластинчатое оборудование имеет значительно меньшие габариты.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

• встраивается в печь;
• крепится на дымоход;
• или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

• суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
• при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.
