Монтаж теплого пола нагревательными матами. схемы подключения терморегулятора

Подводные камни

Главными ошибками неопытных установщиков системы электрообогрева:

• неправильный расчет требуемой мощности,
• укладка кабелей или матов на закрытых участках пола,
• наличие воздушных пустот при заливке стяжки или укладке кафеля,

всё это приводит к резкому снижению эффективности или даже к выходу ее из строя.

Если рассматривать с точки зрения экономичности, то недостатком подобной системы будет достаточно высокая плата за потребленную энергию, по сравнению с газовым отоплением.

Можно встретить претензии к электрическому теплому полу, как к источнику повышенного электромагнитного излучения. Это больше свойственно одножильным кабелям.

Однако всерьез этот недостаток рассматривать нельзя – напряженность создаваемого электромагнитного поля в десятки и сотни раз ниже предельно допустимых норм, и не сравнимы даже с геомагнитным фоном Земли.

Какую систему выбрать?

Существует три разработанных и опробованных в разных условиях эксплуатации системы теплых полов. Все три они решают разные задачи, связанные с обогревом, и имеют особенности монтажа и эксплуатации. 7

Водяной теплый пол очень удобен в эксплуатации, так как подключается к отопительной системе дома или квартиры и не требует дополнительных затрат на прогрев оборудования. Однако эту систему возможно установить только если вы живете в частном доме или квартире с индивидуальным отоплением. Дело в том, что к центральному отоплению подключать водяной пол запрещено. Если вы подключите систему по всем правилам, то у вас на кухне будут теплые полы, а соседи выше вас останутся вообще без отопления на кухне. Мощности насоса просто не хватает, чтобы накачать горячую воду дальше вашей конструкции, потому что у теплого пола гидравлическое сопротивление выше, чем у радиаторов отопления.

Установка теплого пола водяного типа достаточно трудоемкая, она производится на этапе основного ремонта и включает в себя несколько шагов: укладку пенопласта или другой теплоизолирующей конструкции (для равномерного распределения тепла по поверхности пола), покрытие его светоотражающей пленкой (чтобы тепло уходило не в потолок соседей под вами, а к вам под ноги), установка армирующей сетки и прокладки труб. После этого пол заливается стяжкой. Стоит учитывать, что высота пола при этом может подняться до 10 см.

Электрический пол на кухне кабельного типа тоже сложен в монтаже, но при этом он подходит для любого типа жилых помещений. Он кладется в стяжку заподлицо, если напольным покрытием будет линолеум. Если в качестве покрытия выбран кафель, то пол можно уложить прямо на стяжку. Стоит сразу сказать, что стоимость отопления будет довольно высока. Однако каждый производитель предлагает воспользоваться терморегулятором, часть из которых имеют возможность программирования. Владелец квартиры может выставлять таймер включения и выключения системы и отапливать помещение в то время, когда это действительно нужно.

Электрический пленочный пол можно сделать самому, с его установкой легко справится даже неопытный в этих делах человек. Пленка с нагревательными элементами раскатывается на обычную стяжку и может быть использована практически под любой вид напольного покрытия (линолеум, ламинат, деревянный пол). Не рекомендуется класть под плитку и ковролин, так как эффективность будет не столь высокая. При установке на кухню под деревянные полы, стоит контролировать температуру нагрева – не выше + 28 градусов. 7

Существует подвид пленочного пола – инфракрасный теплый пол. Принцип его работы отличается от стандартного: он не сам нагревается, а греет окружающие его предметы. Огромными преимуществами этого вида пола являются:

• его толщина (от 1 мм), что обеспечивает одинаковый уровень пола как на кухне, так и на прилегающей к ней территории;
• если вы стелите его под съемное покрытие (не плитку), то при ремонте или переезде можете забрать нагревательный элемент с собой (свернуть в рулон и установить на новом месте);
• нагревательный элемент можно установить лишь в одном месте, например, возле раковины для мытья посуды;
• если один элемент выходит из строя, остальные продолжают работать.

Стержневый электрический пол представляет собой карбоновые стержни, которые могут монтироваться прямо под плитку на плиточный клей. Также он подходит для ковролина (если вы, конечно, рискнете постелить ковролин на кухне).

Использование настила

В данном случае, чтобы выполнить устройство теплого пола водяного под плитку необходимо использовать полистирольные плиты, которые оснащены пластинами с пазами для установки труб. Выполнены такие пластины из алюминия.

Данный способ является наиболее быстрым и простым. Он применяется в следующих ситуациях:

• когда в комнате низкий потолок и цементная стяжка скрадет полезное пространство;
• когда черновой пол не настолько прочный, чтобы выдержать цементную стяжку;
• когда очень сложно либо нет возможности залить бетонную стяжку.

Такое покрытие как ламинат или паркет стелется прямо на полистирол. С плиткой так поступать нельзя, под нее необходимо уложить гипсоволокнистые листы (ГВЛ) или другой подходящий влагостойкий материал (подробнее: «Как выполняется укладка ГВЛ на пол – примеры из практики «).

Полистирольные плиты следует укладывать на идеально ровную поверхность, иначе материал может изменить свою форму, а это приведет к более низкой теплоотдаче.

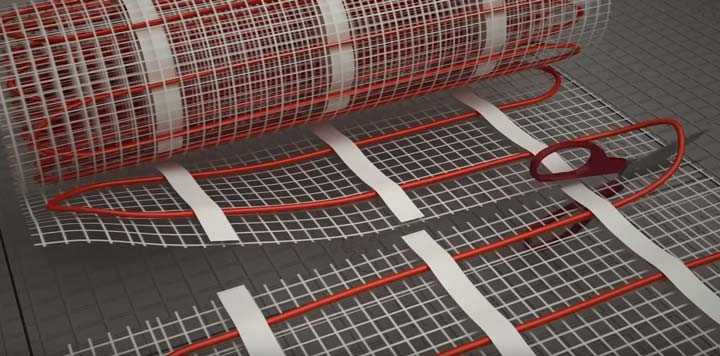

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

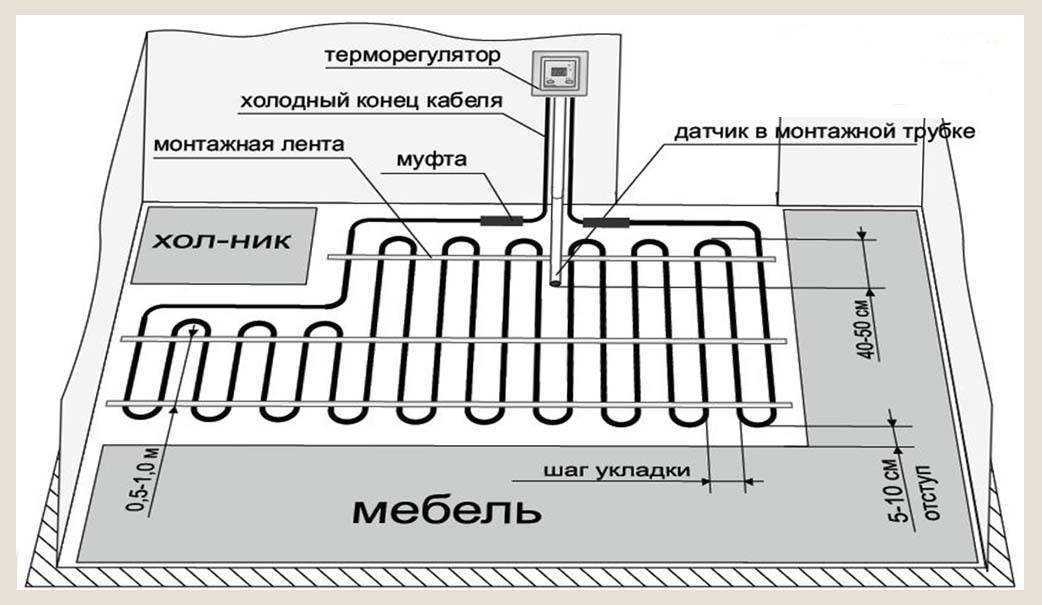

Подготовка проекта теплого пола

Проектирование – важная составляющая, в данном случае,
хороший проект позволяет снизить расходы на покупку материалов и избежать
локального перегрева кабеля.

Разрабатывая проект, следует помнить, что под мебель и
тяжелые бытовые приборы (например, стиральная машина, холодильник) кабель не
укладывается. Это создает дополнительную нагрузку на систему (нагретый воздух
будет подниматься не вверх, а возвращаться обратно к источнику тепла), которой
можно избежать. По этой же причине, рекомендуется приобретать кровать на
ножках. Кроме того, кабель (или мат) следует располагать на расстоянии 150-200
мм от стены. Расстояние между соседними витками составляет не менее 100 мм.

В проекте определяется место установки регулятора тепла.
Обычно его монтируют на высоте 900-1 000 мм от поверхности пола. Такое
месторасположение будет оптимальным, поскольку регулятором будет удобно
пользоваться и не нужно будет штробить большой участок стены для укладки
провода, соединяющего регулятор и кабель.

Технические характеристики устройства

Максимальная мощность трансформатора – 80кВА, при этом значение напряжение на стороне ВН – 380В.

В режиме холостого хода значения напряжений на стороне СН равны – 55/65/75/85/95В, а параметры эл/тока на ней при:

• значении напряжений 55/65В составляют 520А;
• при значении 75/85/95В – 471А.

1. Номинальное значение мощности на обмотке низкого напряжения – 2,5кВА;
2. Номинальное значение напряжения на стороне низкого напряжения – 42В;
3. Значение номинальной мощности независимого источника питания – 25кВА;
4. Диапазон температур подогрева – 20-100 0 С;
5. Значения длины/ширины/высоты – 1,4/1,01/1,47м;
6. Общая масса – 500кг.

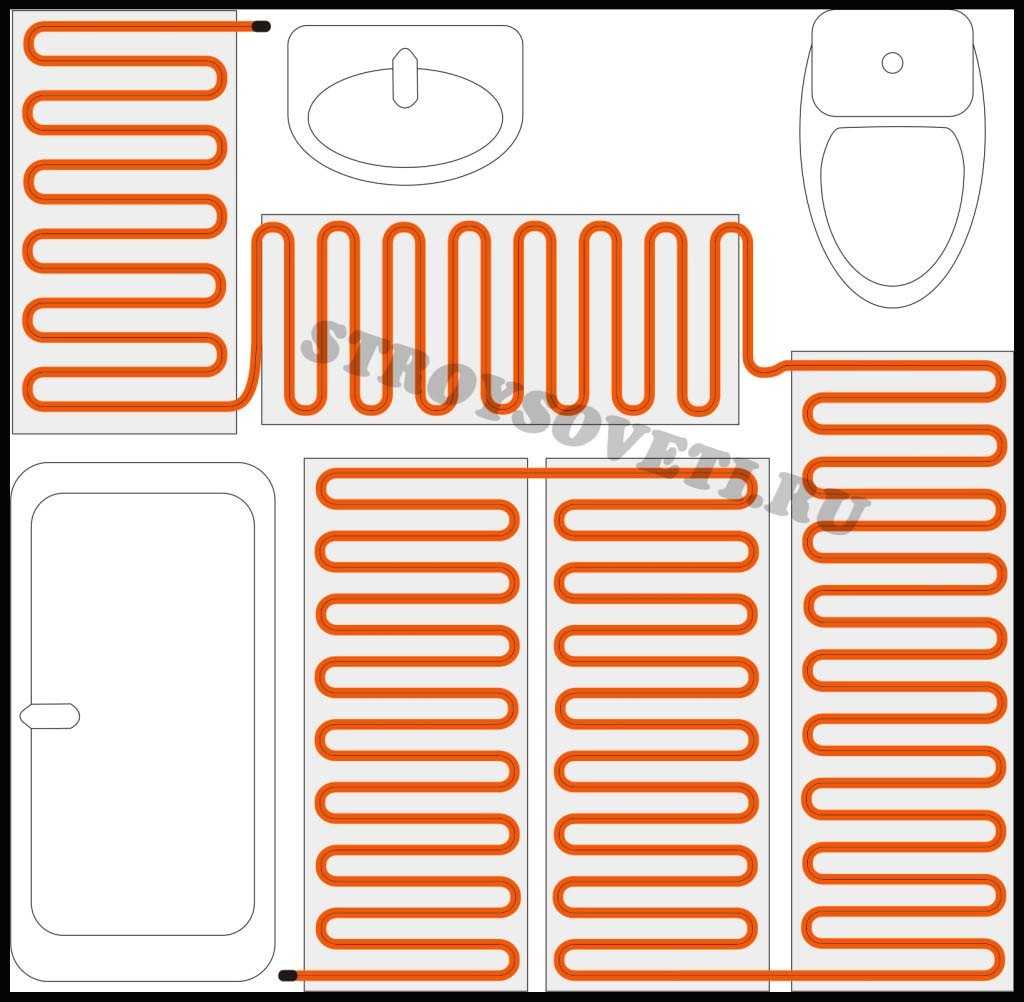

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Watch this video on YouTube

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Варианты для установки системы

Какой пол лучше выбрать под плитку

Есть различные модели греющих полов, они бывают водяными и электрическими. Последние подразделяются на кабельные, стержневые и плёночные

Каждый вид имеет свои плюсы и минусы, на которые следует обращать внимание при выборе полового покрытия

Водяные тёплые полы — конструкция с уложенным трубопроводом, по которому циркулирует нагретый теплоноситель. Чаще монтируется в стяжку.

Электрические кабельные — в качестве элемента нагрева выступает кабель. Как и водяной пол, данный вид чаще заливается бетонной стяжкой, хотя допустим и «сухой» метод монтажа.

Электрические инфракрасные полы — самый лёгкий и недорогой вид для укладки, особенно в квартире. Представляет собой тонкую плёнку с карбоновыми пластинами.

Плюс кафеля, при размещении его на тёплом полу, он не препятствует прохождению тепла, что увеличивает КПД отопительной системы. Плитка кладётся чаще на бетонную поверхность, и фиксируется на клей. Для водяного и кабельного пола залитого стяжкой — это идеальное отделочное покрытие.

Декоративная отделка инфракрасных тёплых полов керамогранитом обладает рядом сложностей и особенностей, так как «пирог» очень тонкий. Но в принципе, запрета на такое соседство не существует.

Смесь для заливки стяжки

Заливка пола или стяжка — процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка — М300 и выше. Состав смесь имеет следующий:

1. Цемент — 1 часть.
2. Песок мелкозернистый — 4 части.
3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема. Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна — шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая — необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки — 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха — 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Разбираем виды теплых полов

Технология выполнения теплого пола под плитку своими руками

1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону.  При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

Монтаж обогревающего мата

1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.

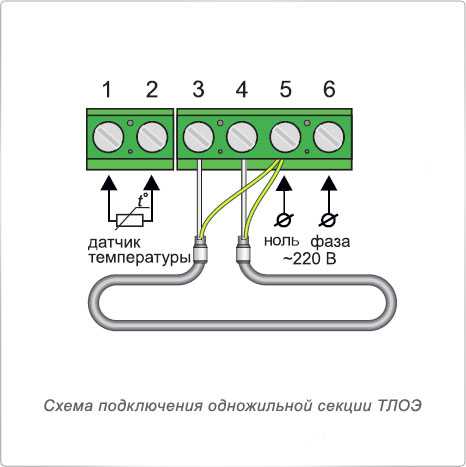

3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

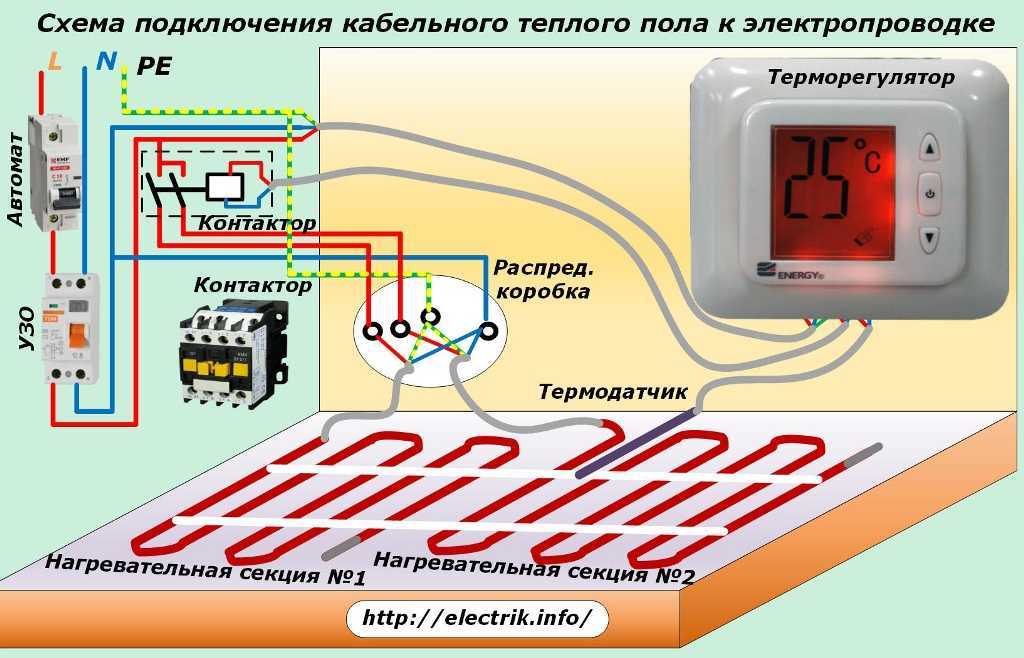

Подключение проводов к терморегулятору

1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить  комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Что выбрать?

При выборе настенной электрической отопительной системы следует учитывать её мощность, эксплуатационные условия и особенности монтажа. Важна также высота стен и тяжесть конструкции. Необходимо рассчитать затраты не только на покупку устройства, но и на его монтаж и дальнейшую эксплуатацию.

Такого ещё не было!!! Тёплый пол в стену.

Watch this video on YouTube

Наиболее подходящей для установки на стенах является инфракрасная плёнка. Она имеет малый вес и толщину, поэтому не приводит к утолщению стен, и не забирает полезное пространство. А при грамотном монтаже эффективно и равномерно нагревает поверхность.

Кроме того, обустроить плёночный инфракрасный тёплый пол на стене несложно своими руками, и это займёт всего несколько часов. Достаточно его раскатать по поверхности, и зафиксировать на утеплителе специальным клеем или фиксаторами.

Водяной тёплый пол под плитку

Подобные отопительные системы представляют собой контур, внутри которого циркулирует горячая вода. Может располагаться внутри стяжки либо монтироваться без неё. Предлагаем познакомиться с основными характеристиками и порядком выполнения монтажных работ.

Водяной контур – эффективная система обогрева пола с плиткой

Эксплуатационные характеристики

Для устройства тёплого водяного пола под плитку могут использоваться трубы из различных материалов. Выбор может быть сделан между:

• полиэтиленом;
• полипропиленом;
• металлопластиком;
• металлом.

Высокие эксплуатационные характеристики используемых материалов позволяют обеспечить нагрев теплоносителя до 120°С. Однако температура циркулирующего теплоносителя составляет 35°С-45°С. При этом обеспечивается оптимальный прогрев плитки.

Характеристики тёплого пола зависят вида тёплого пола

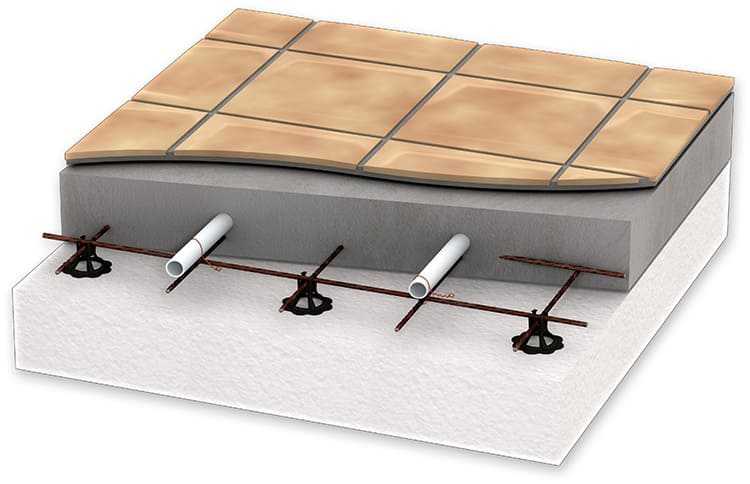

Типовая схема и технология монтажа

Устройство системы с водяным контуром под плитку может отличаться. В её состав входит:

• паро- или гидроизоляционный слой, благодаря которому удается защитить отопительный контур от внешнего негативного воздействия;
• демпферная лента, монтируемая по периметру помещения для нивелирования последствий тепловых линейных расширений;
• утеплитель;
• отопительный контур с теплоносителем;
• бетонная стяжка.

Схема расположения отопительного контура под плиткой выбирается индивидуально

Монтаж тёплого пола под плитку выполняется в следующей последовательности:

Иллюстрация	Описание действия
	Готовим основание под тёплый пол. Выравниваем поверхность, одновременно устраиваем гидроизоляционный слой. Если гидроизоляция не сформирована, укладываем плёнку, сверху утеплитель.
	Крепим теплоизоляционные плиты. Пластиковые дюбели располагаем в точке пересечения диагоналей каждого элемента. Просверлив отверстие, обязательно удаляем образовавшуюся грязь с помощью пылесоса.
	Раскладываем по поверхности утеплителя и скрепляем между собой армирующую сетку. Секции должны располагаться внахлест.
	Крепим секции армирующей сетки с помощью пластиковых дюбелей. С их помощью обеспечивается дополнительное крепление утеплителя.
	Устанавливаем коллектор, с помощью которого будет обеспечиваться подвод теплоносителя в водяной контур.

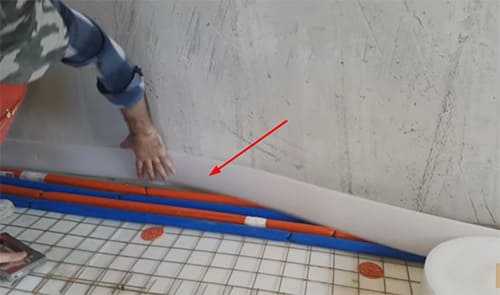

	По всему периметру комнаты крепим демпферную ленту. Для этой цели можно взять ленту из вспененного полиэтилена толщиной 10 мм.
	Производим укладку отопительного контура. Трубы крепим к армирующей сетке.
	По уровню выставляются маяки, с помощью которых будет определяться уровень заливаемой бетонной стяжки.
	Выполняются опрессовка и испытания отопительного контура. Заливаем стяжку. Укладываем плитку.

Достоинства и недостатки тёплого пола под плитку

К основным достоинствам стоит отнести:

• энергонезависимость;
• низкие затраты на эксплуатацию;
• длительный срок службы;
• использование в качестве основного и дополнительного источника тепла.

Основным недостатком водяного тёплого пола является неравномерный нагрев отопительного контура. Чем дальше теплоноситель находится от котла, тем холоднее будет вода. Также такую систему сложно монтировать в помещениях с большой площадью, так как длина отопительного контура не превышает 100 м. В зимний период существует вероятность замерзания теплоносителя.

Отопительный контур водяного тёплого пола способен прослужить много лет

Что такое нагревательный мат?

Нагревательные маты задуманы для того, чтобы прогревать не надолго прогревать пол. Они используются тогда, когда отсутствует возможность или желание делать стяжку для теплого пола и, тем самым, увеличивать толщину пола. Маты же укладываются в слой плиточного клея во время укладки плитки. В таком случае они помещаются в 2-3 мм слой клея. Процесс регулирования температуры происходит при помощи терморегулятора, который связан с температурным датчиком, встроенным в полу.

Устройство нагревательных матов

Конструктивно нагревательные маты представляют собой греющие кабели небольшого диаметра (2,5-4,5 мм), уложенные волной на стекловолоконной сетке с фиксированным шагом. Ширина шага обычно составляет 50 сантиметров. Непосредственно кабели могут быть как одножильными, так и двухжильными. Естественно они обладают повышенной изоляцией для обеспечения электробезопасности. Снизу греющие кабели имеют защитный отражающий экран. Подключаются они к бытовой сети 220 В с помощью обычного провода. Соединение нагревающих кабелей и обычного провода происходит через соединительную муфту, которая также имеет защитную оболочку.

Преимущества и недостатки нагревательных матов

Сразу скажем, что про достоинства и недостатки этой системы нельзя сказать что-либо однозначно, так как все достаточно относительно. По сути, у них отсутствуют недостатки, но имеются свои особенности. Для примера приведем следующий момент. Двухжильные нагревательные маты обладают одним холодным концом (для включения в сеть). Поэтому процесс монтажа будет немного проще, т.к. вам не потребуется протягивать вторую сторону мата к точке крепления терморегулятора (в принципе в начало). У одножильных имеется 2 провода для подключения и поэтому вам придется один из проводов возвращать в начало укладки. С первого взгляда может показаться, что второй вариант более проблематичен, однако это не совсем так.

Использование 1-жильных нагревательных матов ведет к получению определенных выгод по сравнению с их 2-жильными аналогами. Преимуществами будет следующее:

1. Одножильные системы будут дешевле 2-жильных;2. 1-жильные тоньше своих аналогов;3. 1-жильные обладают повышенной мощностью и из-за этого скорость нагревания будет выше.

Если посмотреть на уровень электромагнитного излучения, то у нагревательных матов он существенно ниже, чем у обыкновенной проводки и в связи с этим без опаски могут использоваться домах.

Как выбирать нагревательные маты

Процесс выбора нагревательного мата происходит из расчета обогреваемой площади. То есть вам нужно рассчитать в вашем помещении площадь, которая будет обогреваться и после этого подбирать мат необходимого размера. Особенностью выбора нагревательных матов будет то, что нельзя уменьшать их размер. Снижать длину можно только проводов для подключения к сети. Именно поэтому вам потребуется покупать материал, который наиболее близок размером к вашей обогреваемой площади.

К примеру, вам необходимо обогревать площадь 9,3-9,7 м². Ближайшие размеры матов составляют 9 и 10 м². Поэтому вам придется покупать размер 9 м².

Виды электрических полов

Электрические теплые полы по типу используемого нагревательного элемента делятся на:

• Инфракрасный.
• Кабельный.

Кабельные

Кабельные теплые полы могут быть представлены в виде:

• Нагревательного кабеля.
• Нагревательного мата.

Нагревательный кабель

Резистивный кабель нагревается за счет преобразования электрической энергии в тепловую. Электрический ток проходит по замкнутой цепи кабеля и согласно закону Джоуля сопротивление электрическому току вызывает нагрев кабеля.

Резистивный кабель нагревается независимо от температуры окружающей среды, в результате чего способен обогревать окружающую среду с постоянной мощностью.

Мощность кабеля регулируется электрическим термостатом.

Выбор резистивного кабеля осуществляется в результате теплотехнического расчета.

Расчет мощности кабеля производится на один погонный метр.

Резистивный кабель подразделяется на одножильный и двужильный. Одножильный кабель состоит из одной токоведущей жилы, двужильный – из двух токоведущих жил в одной изолирующей оболочке.

Саморегулирующийся кабель представляет собой две токоведущие жилы, заключенные в полимерную матрицу, сопротивление которой изменяется в зависимости от температуры.

При увеличении температуры матрица расширяется и число токопроводящих связей уменьшается. Это уменьшает ток, проходящий через кабель, и, соответственно, нагрев кабеля.

Саморегулирующийся кабель обладает способностью локального регулирования, при которой температура кабеля будет постоянной по всей длине кабеля.

Конструкция кабеля позволяет разрезать его на отрезки разной длины.

Подключение нагревательного кабеля к терморегулятору производится обычным электромонтажным проводом. Это предотвращает отвод тепла в терморегулятор.

Одножильный кабель подключается к терморегулятору обоими концами, в результате чего один питающий провод получается коротким, а второй длинным.

Двухжильный кабель подключается к терморегулятору одним концом кабеля.

Термомат

Нагревательные или термоматы представляют собой кабельную систему, в которой резистивный кабель уложен на монтажную подложку с определенным шагом и закреплен на ней.

Монтажная подложка в виде сетки из стекловолокна применяется для монтажа на плиточный клей под плитку мокрым способом, а в виде алюминиевой фольги – под другие виды напольных покрытий сухим способом.

Нагревательные маты упрощают монтаж электрического теплого пола.

Нагревательные маты являются готовым изделием, выпускаются для обогрева 1 кв.м. площади, их применение не требует теплового расчета.

Удельная мощность нагревательного мата составляет 140-160 Вт/м2

Стандартная ширина нагревательного мата составляет 50 см.

Например, при укладке на готовую стяжку под плитку возможен монтаж на плиточный клей слоем 5 мм, что позволяет не уменьшать высоту помещения.

Инфракрасные

Инфракрасный теплый пол представляет собой пленку с медными или серебряными токопроводящими полосами, между которыми расположены карбоновые стержни.

Карбоновые стержни излучают инфракрасные длинные волны длиной 5 — 20 мкм.

Инфракрасные теплые полы могут быть представлены в виде:

• Пленочного элемента.
• Нагревательных стержней.

Пленочные элементы

Пленочный инфракрасный пол представляет собой рулонный материал.

В двухслойную полипропиленовую пленку запаивается паста, содержащая карбон.

Пластиковая оболочка устойчива к температурным воздействиям.

Пленочный пол не пересушивает воздух, имеет малую толщину.

Пленочный пол допускается укладывать во влажных помещениях, а также под открытым воздухом.

Мощность пленочного пола составляет 150-220 Вт/кв.м.

Среднее потребление электроэнергии в сутки составляет 40-60 кВт/кв.м.

Максимальная температура на поверхности пленочного пола составляет 50 градусов Цельсия.

Толщина пленочного пола 0,31 – 0,38 мм.

Инфракрасный пленочный пол имеет относительно высокую стоимость.

Ширина элемента составляет 0,5 или 1,0 м. Длина элемента составляет до 15 м.

Карбоновые стержни

Стержневые теплые полы представляют собой маты, на которых на расстоянии 9-10 см друг от друга закреплены карбоновые стержни.

Секции стержневого пола подключаются по параллельной схеме независимо друг от друга.

Стержневые полы применяются для всех типов напольных покрытий. Под стержневые полы не требуется укладка подложки.

Потребляемая мощность составляет 140 Вт/кв.м.

Стержни нагреваются до 60 градусов.

Ширина элемента составляет 0,83 м. Длина элемента до 25 м.
