Инфракрасный теплый пол под плитку особенности использования и монтаж

Шаг 3. Укладка первой плитки и первого ряда

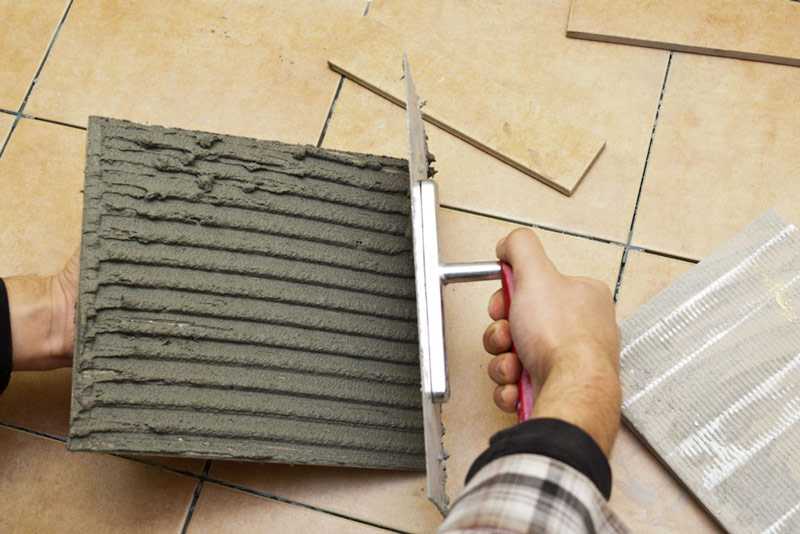

Разведите в ведре клей согласно инструкции производителя, шпателем нанесите его в один из углов перекрестка и заодно на площадь нескольких плиток будущего первого ряда, чуть заходя за его пределы. Затем разровняйте клей зубчатым шпателем, держа его под углом 60 градусов. Старайтесь всегда держать «гребенку» под одинаковым углом, чтобы клей получался одинаковой толщины.

Внимание! Если плитка имеет размер более чем 30×30 см или 20×30 см, то клей необходимо нанести и на саму плитку тонким слоем (нанесите клей на плитку и сразу уберите его почти полностью тем же шпателем). Для очень больших форматов, слой клея на плитке можно положить толще и проредить его зубчатым шпателем как показано на фото ниже

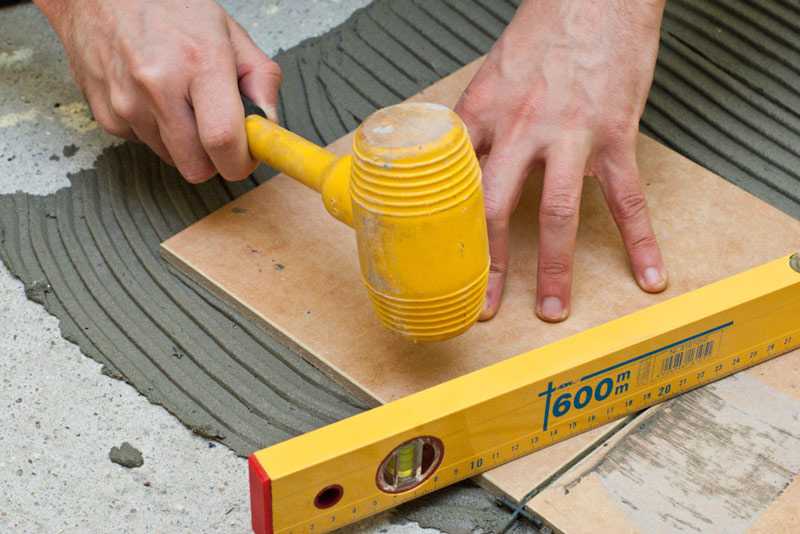

Далее положите плитку на клей, придерживаясь линий разметки и осторожно постучите по ней киянкой для выравнивания

Затем таким же образом следует приклеить вторую плитку и сравнять ее с первой с помощью киянки и правила. Убедитесь, что плитки положены ровно, приложив строительный уровень прямо на две плитки сразу как показано на фото ниже.

Проверяйте высоту каждой уложенной плитки с предыдущей. При необходимости уберите излишки или, наоборот, добавьте клея

Только когда обе плитки будут выровнены, вставьте крестики по уголкам плиток и в шов.

Теперь продолжайте приклеивать плитки таким же образом, пока весь первый ряд не будет готов. Пройдитесь по нему еще раз правилом и проверьте ровность уровнем.

Далее соберите излишки клея по краям ряда, между плиток, на плитках и приступайте к следующему ряду.

Несколько правил и полезных советов по укладке

• Основание пола и плитки всегда должны быть сухими.
• Старайтесь наносить клей не более чем на 1 погонный метр облицовочной площади за раз.
• Клей, простоявший более 30-40 минут, становится не пригоден для работы (за исключением клеев некоторых производителей). Поэтому старайтесь замешивать клей по чуть-чуть.
• Чтобы клей не присыхал к гребёнке, постоянно замачивайте ее в воде.
• Крестики нужно успеть убирать до высыхания клея.
• Опираться коленями на положенную плитку не желательно, так как это может нарушить ее плоскостность.
• Плитку стоит брать из разных коробок, так небольшой разнотон будет незаметен. Перед началом работ обязательно проверьте, что тон, указанный на всех коробках, совпадает.
• На обороте плитки всегда стоит логотип производителя, по которому можно понять, где у плитки верх, а где низ. Иногда плитки имеют специальный обозначитель ориентации кладки, который для удобства можно дополнительно обозначить на торце плитки карандашом.
• Успевайте удалять излишки клея до его высыхания. С поверхности плитки его лучше всего удалять тряпкой, смоченной растворителем.

Альтернативный способ разметки и укладки первого ряда

Не хотите заморачиваться с разметкой? Тогда действуете по старинке – начинайте класть плитку от самого видимого угла. Если вы кладёте плитку на пол в кухне, то начать укладку можно с угла противоположной гарнитуру стены, тогда ряд подрезанных плиток попадает именно под него.

Больше полезной информации по разметке и укладке плитки на пол своими руками можно узнать из этого видео.

Устройство системы

1. Котел. Самый дешевый вариант – электрический (остальные модели дороже), самый экономичный – газовый (газ – самый дешевый энергоноситель).

Если покупать газовый котел, лучше выбирать модель с закрытой топкой: продукты сгорания не будут попадать в дом. И тепловая эффективность у этих моделей выше: у котлов с открытой топкой значительная часть тепла уходит вместе с продуктами сгорания на улицу через дымоход.

Если в доме уже существует дровяная печь, вместо котла можно использовать ее. Над топкой помещают теплообменник, к нему подсоединяют трубы.

2. Коллектор. Нужен и в том случае, когда теплые полы – единственные нагревательные приборы в доме, батарей нет. Максимальная площадь, которую прогревает один контур пола – 40 метров (сто метров трубы). В доме средней величины контуров больше одного. Они подключаются к коллектору и регулируются по отдельности.

Коллектор состоит из двух гребенок (для подающих труб и для обратных). На него устанавливают приборы контроля (манометр, терморегулятор), воздушные клапаны, регулировочные краны. Вся конструкция помещается в коллекторный шкаф или в нишу, сделанную в стене. Подводятся по две трубы от каждого контура.

3. Насос. В теплых полах естественная циркуляция неосуществима: толщина труб маленькая, протяженность большая, уклона для стока под действием гравитации нет. Насос устанавливают между котлом и обратным коллектором, оснащают фильтром для очистки воды.

4. Сам теплый пол. Его выполняют чаще всего из металлопластиковых и полипропиленовых труб сечением 1,6-2 сантиметра. Трубу укладывают по периметру комнаты спиралью, начиная с внешнего витка. В середине комнаты поворачивают назад и параллельно подающей трубе кладут обратку.

Разновидности теплых полов

Типы полов имеют разницу в принципе работы, объему энергозатрат, методу монтажа, также сроке и особенностях эксплуатации.

Различают три вида пола с подогревом, которые можно покрывать керамикой:

1. Водяной пол с подогревом представляет собой трубы определенного сечения. Принцип работы похож на центральное отопление, подогрев осуществляется с помощью горячей воды, которая циркулирует по системе. Полы заливают стяжкой из бетона либо выполняют сухой вид монтажа. Сверху пол можно выложить с помощью плитки из керамики. Монтажные работы отличаются высокой стоимостью, трудоемкостью, к тому же эксплуатация данного типа пола не является безопасной.

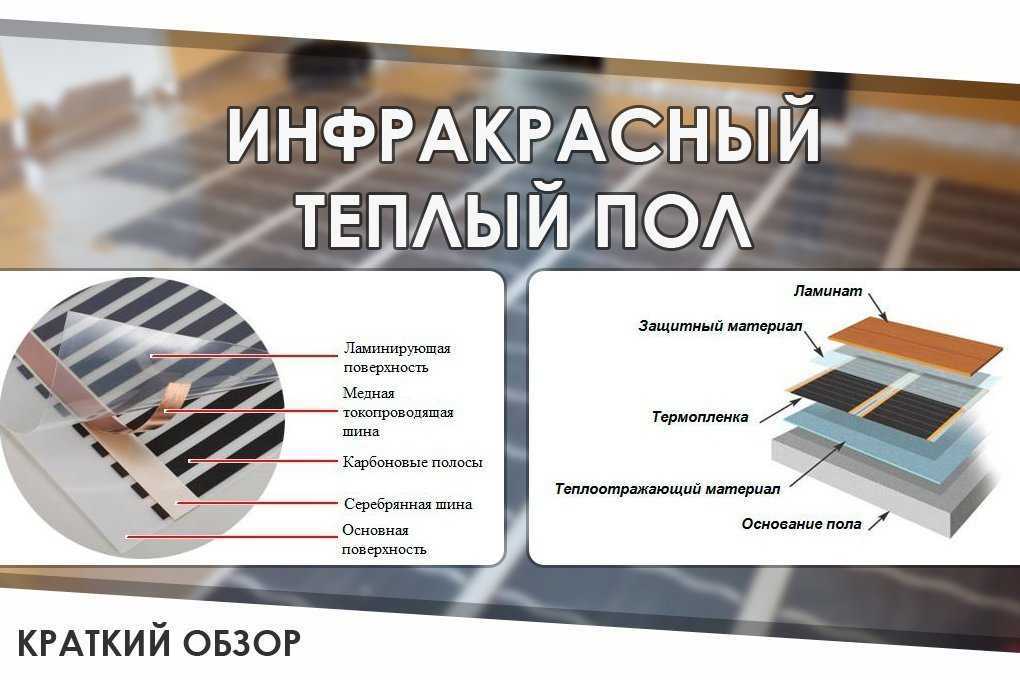

2. Инфракрасный вид пола считается современным типом подогрева. Система работает за счет тонких пластин, которые нагреваются, они находятся под пленкой из полиэтилена для защиты от влаги. Данный тип считается более экономным вариантом, элементы не подвержены появлению коррозии. Во время поломки не нужно отключать всю систему, можно отремонтировать только неисправный участок.  Конструкция пола отличается надежностью и простотой в установке и эксплуатации. Монтажная сетка служит основой под плитку, вместо стяжки применяют клей.
3. Электрический тип является многослойным полом, который имеет утеплитель, элемент для подогрева, стяжку и плитку. Вид напольного покрытия с подогревом уменьшает помещение по высоте до 10 см.

Укладка плитки

Это стандартная технология, где первый этап – разметка пола. Начинать установку можно из разных точек комнаты:

• с дальнего от входной двери угла;
• от центра помещения;
• от стены.

Главное – точно следовать инструкции. А именно:

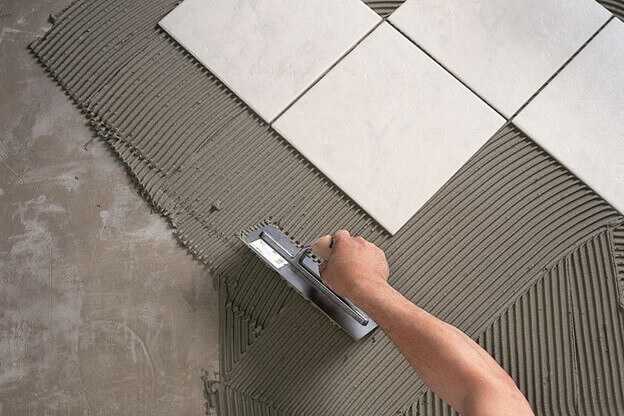

• наносить клеевой состав на стяжку зубчатым шпателем;
• оставлять между элементами облицовки зазоры, для чего используются пластмассовые крестики;

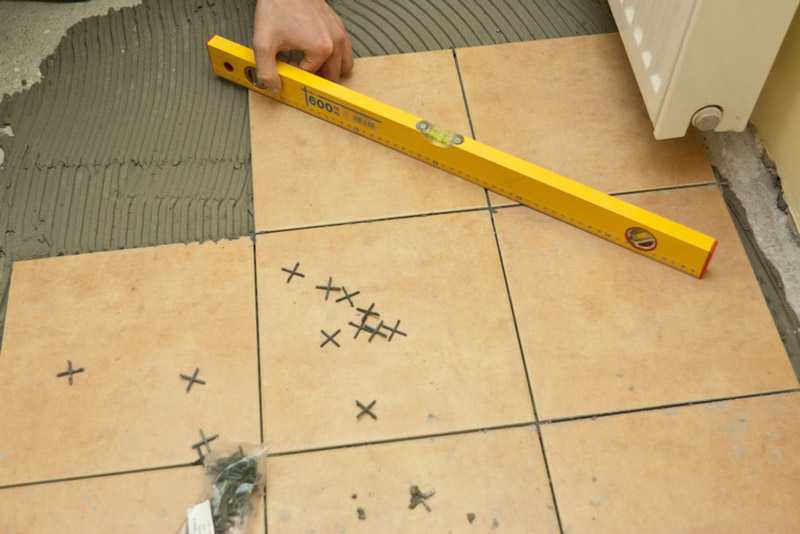

• каждую плитку проверяют строительным уровнем, то же самое и с несколькими элементами;
• если цельная плитка не помещается, обычно такое случается у стены, ее подрезают плиткорезом.

Через сутки швы между плитками заполняются замазкой с помощью пластикового или резинового шпателя. Излишки материала тут же удаляются губкой.

Облицовка керамической плиткой

Включать теплые полы в режим эксплуатации можно через 20-25 дней после завершения отделочных работ. Поднимать сразу до максимальной температуры не рекомендуется. Нагрев проводится постепенно.

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.

В зависимости от этого выделяют такие типы систем:

кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;

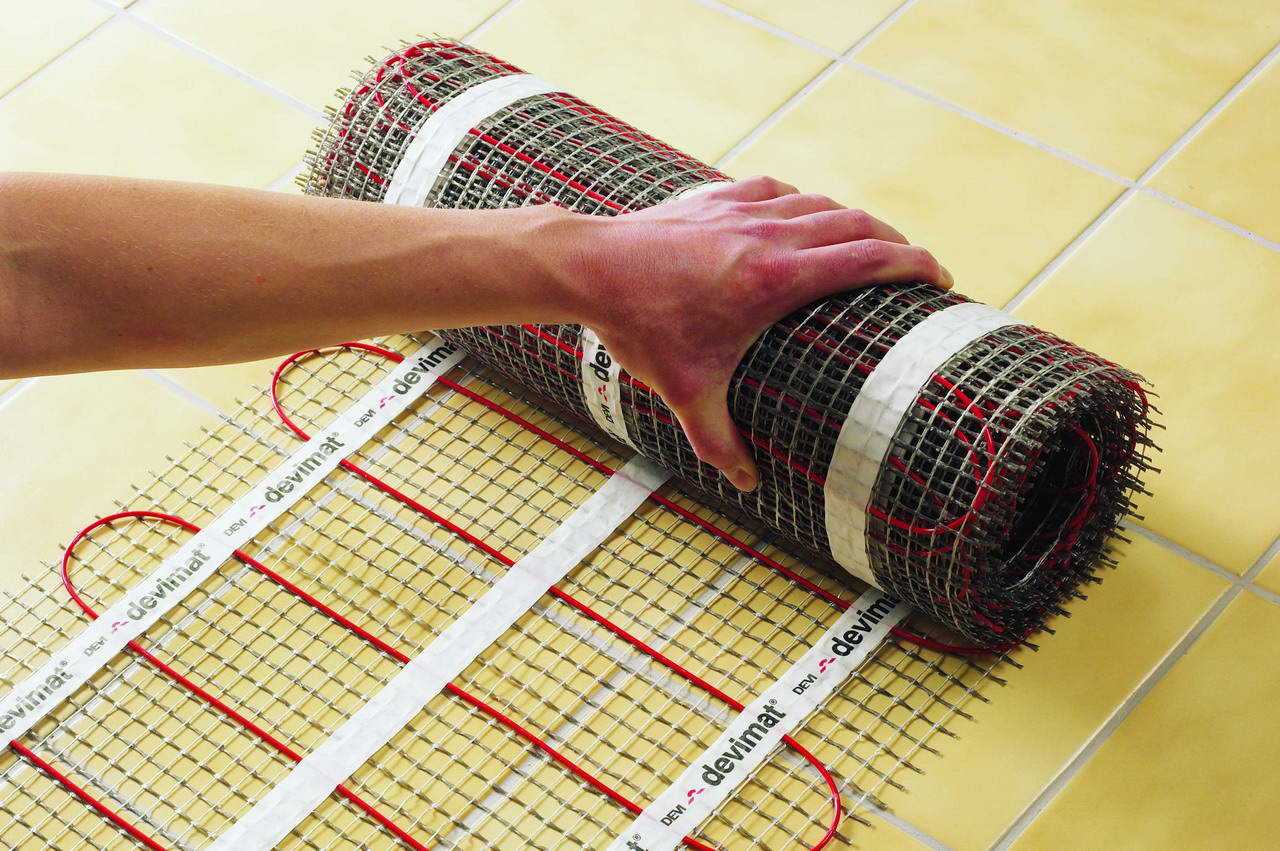

нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;

пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.

Виды электрического теплого пола

Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.

Варианты схем укладки нагревательных кабелей

Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов

Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:

монтируется в стяжку;

укладывается поверх стяжки под плитку, ламинат;

укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).

Разработанный проект содержит такие сведения:

расчет теплого пола электрического;

место установки регуляторов обогрева и подвод питания;

место монтажа нагревательного кабеля в каждой из комнат;

Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.

Пример проекта для ванной

Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате

Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.

Расчет электрического теплого пола

Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:

Р=р*S

Где,

Р – мощность системы, Вт/м.кв.

Р – мощность нагревательного элемента, Вт;

S – площадь комнаты, м.кв.

Примечание: расчет теплых полов производится для каждой
комнаты отдельно.

Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.

Расход электроэнергии и его снижение

Для подогрева полов в ванной, хватает 1,5 м2 плёнки, мощностью 100 вт/м2. В обычной ванной комнате, при установке на регуляторе температуры нагрева 25˚C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.

Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м2, то уменьшить эту цифру не получится при любом КПД.

Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.

Водяной теплый пол под плитку: особенности и преимущества

Водяной теплый пол – наиболее широко распространенный на сегодняшний день вариант, который повсеместно используется для обустройства ванных комнат, кухонь и коридоров. В этом случае специальную систему, состоящую из водопроводных трубок, укладывают непосредственно в стяжку пола.

При этом, обязательно проводят укладку нескольких слоев, каждый из которых имеет свое значение и роль в данной конструкции:

• поверх основания укладывается слой теплоизоляционного материала, который не позволяет системе расходовать тепло напрасно, прогревая перекрытия;
• сверху кладут армирующую сетку, которая должна придать основанию прочность;
• затем располагается система труб, которая отвечает непосредственно за циркуляцию теплой воды;
• еще один слой стяжки (цементно-песчаной или бетонной) призван защитить конструкцию от нагрузок;
• в завершение наносится клеевой состав, на который фиксируется керамическая плитка.

Для подключения системы водяного теплого пола необходимо получить разрешение от ответственных органов

Если владельцы решили сделать такие теплые полы под плитку своими руками, то в процессе работы важно соблюдать некоторые нюансы. Например, промежуток между металлопластиковыми трубами системы должна составлять от 10 до 30 см

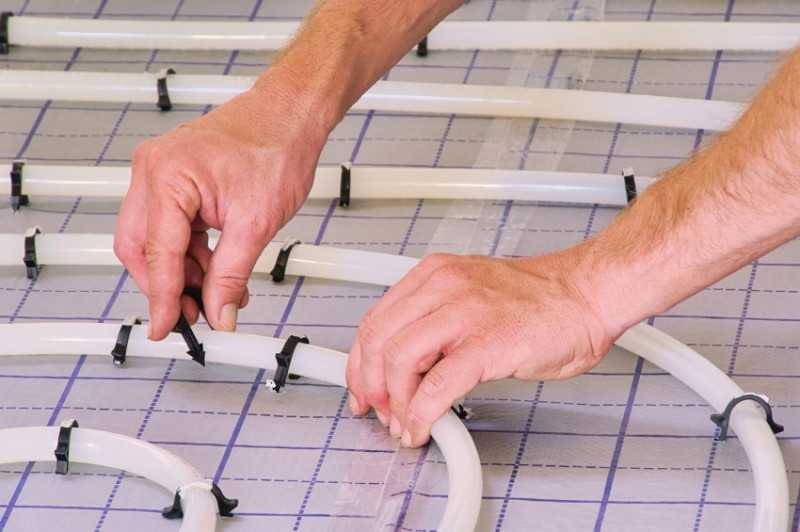

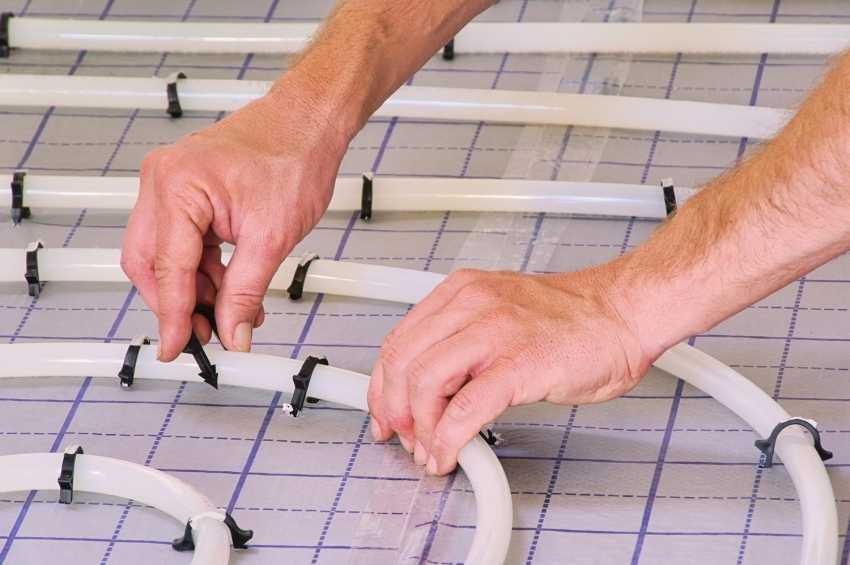

При этом обязательно должна производиться фиксация при помощи пластиковых хомутов.

В процессе монтажа самой системы стоит избегать появления стыков, поэтому входная и выходная части трубы должны быть расположены в коллекторе. Кроме того, перед тем как приступить к заливке верхнего слоя стяжки, по периметру помещения стоит установить демпферную ленту. Она служит для того, чтобы компенсировать те расширения, которые будут происходить в результате расширительных процессов, связанных с изменениями температурного режима.

После того как установка системы труб будет завершена обязательно нужно провести проверку, и только после этого можно переходить к заливке черновой поверхности

Важно, чтобы толщина слоя стяжки была не менее 30 мм

Монтаж сети трубопроводов для теплого водяного пола не требует специальных знаний, но для корректного подключения к центральному отоплению лучше обратится к специалисту

В случае если все расчеты, а также процедура укладки теплого водяного пола под плитку были произведены правильно, такое решение позволит экономить до 10 % тепловых ресурсов, необходимых для ежемесячного обогрева помещения.

Основные принципы монтажных работ по установке теплых полов

Монтаж полов под плитку имеет свои общие нюансы, несмотря на то что существует много видов подогрева:

Основным правилом считают необходимость убрать старую стяжку после того, как снимается напольное покрытие. Данный этап работы разрешит выиграть в высоте комнаты, если квартира имеет низкие потолки, либо при монтаже теплого пола лишь в одной из комнат.
Следующим этапом следует выровнять поверхность укладки. Любая неровность может привести к поломке системы подогрева. Следует убрать мусор, заделать ямки и щели.
Далее нужно провести гидроизоляцию основания. Защиту от воды можно выполнить с помощью битума либо жидкого стекла. Особенно тщательно данную работу проводят в ванной

Если через стяжку будет просачиваться вода, то это разрушит бетон.
Далее надо обратить внимание на теплоизоляцию. Толщину теплоизолирующего слоя определяют от высоты комнаты, перепада между помещениями.
Пол под плиточное покрытие нуждается в армировании при помощи специальной сетки из проволоки толщиной около 6 миллиметров

Части сетки соединяются друг с другом с помощью вязальной проволоки.Внимание! Армированная сетка укрепит стяжку, предотвращая появление трещин.
Нельзя для стяжки пола применять смесь из гипсового вещества, так как материал очень хрупкий, не выдержит нагрузки. Выравнивающая смесь должна обладать свойством наливного пола, которая максимально выравнивает поверхность и не требует большого расхода клея во время укладки.

Особенности укладки плитки

Разметка, по которой проводят укладку плитки, зависит от вида кладки. Виды кладки кафеля: прямой либо диагональный. К какому виду склониться, определяется по форме помещения либо по его дизайнерским особенностям.

Далее укладывают и выравнивают кафель. Время от времени уровнем и рулеткой проверяют отсутствие наклона. Пластиковые крестики используют для того, чтобы соблюдать одинаковые промежутки между плитками. Обычный размер у крестиков равен двум миллиметрам. Во время укладки крупной плитки используют крестики большего размера.

Внимание! Крестики для контроля высоты плитки убираются, а которые регулируют расстояние между плитками не вынимаются после окончания работ, их скрывают во время затирки швов. Чтобы затереть швы, используют растворы в цвет кафеля

Затирку проводят, как только высохнет клей под плиткой. Чтобы плитка сохранила свой первоначальный вид долгие годы, ее лакируют. Данный процесс необходим для матового покрытия. Лак наносят с помощью ткани, не оставляющей ворсинки. Наносить средство следует ровно без пузырей. Начинают лакировать пол с дальнего угла помещения. Первый слой сохнет примерно 6 часов при открытой форточке и зарытой двери. Далее процедуру повторяют еще раз

Чтобы затереть швы, используют растворы в цвет кафеля. Затирку проводят, как только высохнет клей под плиткой. Чтобы плитка сохранила свой первоначальный вид долгие годы, ее лакируют. Данный процесс необходим для матового покрытия. Лак наносят с помощью ткани, не оставляющей ворсинки. Наносить средство следует ровно без пузырей. Начинают лакировать пол с дальнего угла помещения. Первый слой сохнет примерно 6 часов при открытой форточке и зарытой двери. Далее процедуру повторяют еще раз.

https://youtube.com/watch?v=hfD5GZnii9A

Инструкция по укладке плитки

Для работы подготавливается набор такого инструмента:

1. Уровень маленький и большой.
2. Крестики для формирования одинакового шва.
3. Правило.
4. Три шпателя, зубчатый, обычный и резиновый.
5. Измерительная рулетка.
6. Прибор для резки кафеля.
7. Отбивочный шнур.
8. Дрель или перфоратор.
9. Ведро для замешивания плиточного клея.
10. Строительный миксер для перемешивания клея.
11. Карандаш.
12. Тряпка для удаления клея с плитки.
13. Строительный уголок.
14. Малярный скотч.
15. Плиточный полоток.
16. Кисточка для грунтования.

Для кладки кафеля на теплый водяной пол необходим следующий материал:

1. Керамическая плитка.
2. Специальный плиточный клей.
3. Затирка.

Вся работа состоит из нескольких последовательных этапов:

1. Подготовка поверхности.
2. Разметка.
3. Грунтовка.
4. Приготовление клея.
5. Кладка кафеля.
6. Затирка швов.

Технология укладки плитки на теплый пол не отличается от укладки на обычный пол. Рассмотрим каждый из перечисленных этапов по отдельности.

Достоинства и недостатки ИК пола под плитку

Плюсов у инфракрасного пола немало:

1. Излучения нагревают не воздух, а окружающие предметы интерьера. Длина волн составляет от 5 до 20 мкм, они легко проходят через плитку.
2. Регулирование температуры выполняется автоматически, что позволяет устанавливать собственный микроклимат в отдельной комнате.
3. Малое потребление электроэнергии.
4. При работе не выделяется вредных для здоровья излучений, как при использовании для обогрева кабельной системы.
5. Не высушивает воздух, а наоборот, обогащает его отрицательно заряженными ионами.

Сравнение теплого пола с обычным отоплением

Но у таких систем также имеются и минусы. Особенно они проявляются при укладке ИК теплого пола под кафельную плитку:

1. Использовать пленочную систему выгодно только для обогрева небольших помещений. В противном случае затраты на оплату коммунальных услуг превысят все ожидания.
2. Не допускается укладка инфракрасного пола в местах, где он будет закрыт сантехникой или крупной, тяжелой мебелью. Перестановка в комнате будет уже невозможна.
3. Цементная стяжка, как и клей для плитки, со временем будет вызывать повреждения пленки. Срок службы ее из-за этого снизится.
4. При выходе ИК-пола из строя, он потенциально может являться причиной короткого замыкания и возгорания.
5. Низкая адгезия материала усложняет монтажные работы. Ее можно увеличить, поместив между пленкой и плиткой гипсокартон либо армирующую сетку, но греющая способность при этом снизится.
6. Укладка системы должна выполняться только на ровную поверхность, для чего требуется проведение достаточно сложных подготовительных работ.

Укладка выполняется только на ровную поверхность

Укладка плитки

После того как монтаж электрического теплого пола под плитку будет завершен, предстоит залить стяжку. Во время приготовления раствора не стоит использовать большое количество воды. Качественный бетон получится благодаря следующим пропорциям основных компонентов:

• Песок — 4 части.
• Цемент — 1 часть.
• Щебень — 5 частей.
• Вода — 0,6 части.

https://youtube.com/watch?v=8l9tpD2ZM_c

Для придания раствору эластичности в него стоит добавить специальный пластификатор в количестве 1% от общей массы цемента. Толщина стяжки должна составлять 3−5 см. Также следует помнить, что включать теплый пол можно только после полного высыхания бетона. Для этого требуется не менее четырех недель. Если использовались термоматы, то делать стяжку необязательно, и плитка может укладываться прямо на них.

Технология монтажа плитки на систему подогрева пола аналогична процессу ее укладки на любое подготовленное основание. Однако рекомендуется использовать специальные клеевые составы, имеющие соответствующее обозначение

Если клей наносится непосредственно на термомат, то важно избегать образования воздушных пузырей. В противном случае нагревательный элемент может преждевременно выйти из строя

Подготовка к укладке плитки

• Во-первых, уберите туалет с дороги. Закройте отверстие тряпкой, чтобы блокировать канализационные газы. Если в Вашем доме есть только один туалет, Вы можете оставить его на месте, пока не установите подпорную панель. Держите под рукой запас восковых колец, если Вы планируете переустанавливать унитаз в конце каждого дня.
• Если Вы рассчитываете, что Ваш туалетный столик сохранится на долгие годы, оставьте его на месте и обложите его плиткой. Но если Вы думаете, что можете заменить его, удалите его сейчас. Когда работа сделана, Вы можете переустановить старый туалетный столик или поставить новый. Отсутствие туалетного столика дает Вам больше рабочего пространства, и Вам не придется резать подложку и плитку, чтобы поместиться вокруг него. Это также устраняет проблему ремонта напольной плитки, если в будущем Вы установите раковину меньшего размера или пьедестал.
• Снимите плинтус или запланируйте добавить молдинг для обуви. Это приводит к более аккуратному виду работы, потому что края плитки будут покрыты позже — неровные разрезы и небольшие ошибки измерения будут скрыты. Если на плинтусе есть молдинг для башмаков, снимите только башмак.

Укладка плитки на разные виды электрического теплого пола

В зависимости от вида полов, есть некоторые отличия в технологии укладки плиточного покрытия. Если учесть все возможные нюансы, то укладка плитки на теплый пол своими руками окажется под силу каждому человеку, а не только мастеру-плиточнику.

Плитка на инфракрасный пол

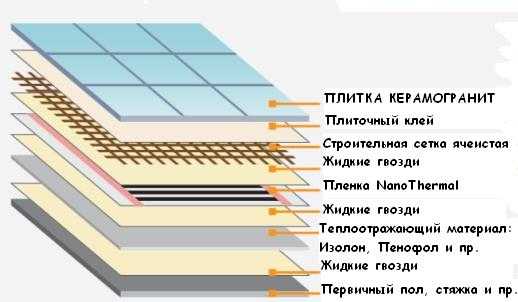

На теплый электрический пол, смонтированный с использованием инфракрасной пленки, плитку можно уложить двумя способами:

• с применением гипсоволоконного(ГВЛ) или стекломагнезиевого(СМЛ) листа;
• с устройством бетонной стяжки.

В первом варианте на нагревательную пленку следует положить гидробарьер, затем лист ГВЛ или СМЛ. А поверх листов уже производится укладка плитки. Данные материалы хороши тем, что имеют идеально ровную поверхность, поэтому кафель ложится без изъянов.

В случае с заливкой мокрой стяжки технологический процесс более продолжителен, но такой монтаж обойдется несколько дешевле. Для большей прочности стяжку следует армировать

Важно использовать для этого не металлическую, а пластиковую сетку. Слой бетона в данном случае может быть небольшой – около 5 мм, можно заменить его жидким плиточным клеем

После высыхания стяжки укладывается кафель.

Укладка плитки на электрические маты

Этот вид теплого пола наиболее прост в монтаже и не требует каких-либо специальных знаний и навыков. Кроме того, перед укладкой плитки не требуется делать песочно-цементную стяжку. Уложенный мат покрывают тонким слоем плиточного клея и кладут кафель.

Кабельный пол

Данный вид теплого пола реже всего используют в многоквартирных домах. Причина тому – необходимость укладки под плитку довольно толстого цементно-песчаного слоя (4-5 см). В итоге вся конструкция «ворует» порядка 8 см высоты комнаты.

Водяной пол

Водяной пол чаще применяется в частных домах, так как для его монтажа необходимо полы углублять. Это связано с тем, что стяжка при таком варианте необходима не менее 8 см, плюс сами трубы в системе теплого пола добавляют высоты. Таким образом, пол может быть поднят более чем на 10 см. Но этот вид ТП наиболее дешев в эксплуатации, поэтому достаточно популярен.

Процесс кладки кафеля на теплый водяной пол такой же, как и при укладывании ее на обычные полы. Единственное отличие – надо клей наносить и на основу, и на тыльную сторону плитки.

Как видно из изложенной в статье информации, класть плитку на теплый пол не сложнее, чем на обычный. Главное соблюдать некоторые простые правила:

1. При укладке любого вида плитки на теплый пол следует использовать специально предназначенный для этого вида работ плиточный клей;
2. Для меж плиточных швов лучше применять двухкомпонентную эпоксидную затирку;
3. Если под укладку кафеля заливалась песочно-цементная стяжка, то следует дождаться ее полного высыхания и только после этого приступать к работе с напольным покрытием.

Подготовка места для терморегулятора

Данный этап предполагает штробление стен для скрытой прокладки проводов. Поэтому его рекомендуется выполнять в самом начале, когда грязь и пыль не так страшны. Если предполагается использовать встроенный терморегулятор (бывают еще накладные), то придется дополнительно выбивать в стене «гнездо» под него.

Установка терморегулятора — подготовка места

Размещать данное устройство необходимо на высоте 15 см от пола. Если пол устраивается в ванной или ином помещении с повышенной влажностью, терморегулятор лучше разместить снаружи.

Настоятельно рекомендуется не применять ИК-пленки во влажных помещениях: в силу особенностей их конструкции УЗО при поражении электротоком срабатывает далеко не всегда.

Монтаж пленочного пола

Электрические полы

Начальные этапы монтажа электрического пола в основном совпадают с установочными стадиями водяного пола.

Они включают следующие моменты:

1. Гидроизоляция с помощью полиэтиленовой пленки.
2. Утепление листами пенопласта толщиной в 50 мм. Делается это для отражения тепла и направления его вверх, а не на прогрев перекрытий. За счет этого значительно повышается эффективность работы пола.
3. Армирование поверх теплоизоляции с помощью специальной сетки или металлической проволочной сетки с ячейками 100 на 100 мм. Оно предохраняет стяжку от растрескивания.
4. Заливка стяжки. На этом этапе необходимо предусмотреть компенсатор для ее расширения при нагреве. В этой роли выступает демпферная лента, укрепленная по периметру помещения вблизи стен. Это позволяет стяжке не трескаться при нагревании.
5. Перед заливкой стяжки устанавливаются маяки высотой до 50 мм.

Следует учесть, что высота помещения после таких работ уменьшится примерно на 100 мм. Провода укладывают поверх стяжки после ее высыхания.

Схема размещения теплых полов в ванной

Последующие работы проводятся в такой последовательности:

1. Проводка. Определяется место расположения на стене коробки для терморегулятора. В ней находится еще выключатель и розетка. Кабель (сечением 2,5), подводящий к полу питание, должен быть заземлен. От коробки к полу прокладывают штробу для проводов подключения нагревателя. В ней также помещается гофра с температурным датчиком. Это обязательные условия монтажа всей системы, так как датчик — ее слабое звено, и при необходимости такая установка дает возможность безболезненной его замены.
2. Прокладка нагревательных элементов. Простой вариант − электрические маты, которые клеят к стяжке специальным составом. Провода подключения по штробе направляются к распределительной коробке.
3. Крепление термодатчика, его выводы тоже подсоединяются к распределительной коробке. Его размещают в напольную штробу в середине витков нагревательных матов.
4. Коммутация. Все провода собираются в настенной коробке, подключаясь к терморегулятору с маркированными клеммами.

Достоинства и недостатки плёночных полов

Пленочный теплый пол

Основными преимуществами инфракрасных полов являются:

•  малая толщина в доли миллиметра благодаря которой они практически не влияют на уровень финишного полового покрытия и не уменьшают высоту помещения;
• простота и скорость монтажа, особенно в сравнении с водяными полами. Все электрические соединения выполняются обычными клеммными зажимами. Для установки не требуются дополнительные монтажные и конструктивные элементы;
• отсутствие протечек в случае аварии или отказа в отличие от водяных полов;
• функция безопасной автономной работы без присмотра долгое время. Возможность автоматического включения по таймеру и управления;
• высокая отказоустойчивость. Благодаря параллельному соединению тепловых элементов при повреждении одного из них другие остаются работоспособными;
• на 20% более высокий тепловой КПД, чем у других типов электрических полов. Повышенная энергоэффективность;
• долговечность;
• исключение какого‑либо обслуживания в процессе эксплуатации;
• достаточно низкая стоимость.

К недостаткам можно отнести следующие моменты:

•  зависимость от стоимости электроэнергии, более высокой, чем у других систем отопления. Тем не менее повышенная энергоотдача и практическое отсутствие расходов на обслуживание позволяют говорить о высокой эксплуатационной экономичности этого вида отопительных систем;
• большая чувствительность к теплопроводности финишного покрытия пола. Они практически непригодны к укладке под деревянные полы, чуть лучше паркет, лучше всего — линолеум, ламинат, керамическая плитка;
• возможность механических повреждений при чрезмерных нагрузках и давлении.

инфракрасный теплый пол

Как подготовить основание для укладки керамогранита

Керамогранит — это напольный облицовочный материал, требующий тщательной подготовки поверхности основания. Кладка осуществляется после нанесения клеевого слоя на бетон, основание из деревянного настила или гипсокартона. Уложенный слой плитки должен представлять собой качественное покрытие.

Если запланирована отделка помещения данным материалом, то следует изучить технологию укладки керамогранита на различные виды поверхностей. При укладке керамогранитной плитки на бетонное основание потребуется выявить и устранить перепады более 15 мм. Для их выравнивания используется смесь для стяжки.

После уборки места монтажа можно переходить к его обработке, которая требует заделывания трещин, щелей и дыр в основании. Укладывать достаточно хрупкий керамогранит можно только на ровное основание.

Выравнивание производится путем устранения выступающих мест на поверхности основания, удаления впадин и углублений. Каждая трещина или шов предварительно очищаются, а потом заделываются. Если на основании имеются мелкие недостатки, их следует пропустить и нанести более толстый слой клея.

Если поверхность для укладки керамогранита сухая, без трещин, грязи и пустот, то на подготовленном основании можно сделать стяжку.

Приведение пола в порядок требует учитывать несущую способность перекрытия, которое может оказаться под влиянием излишней нагрузки.

Когда основание уже подготовлено, можно приступать к грунтовке. Она должна предназначаться для укладки напольных материалов. Если рабочая поверхность является глянцевой или блестящей, то такое основание лучше всего зашкуривать до матового вида.

Подготовка к монтажу керамогранитного покрытия определяет результат всей работы. Укладывать плитку необходимо на поверхность, которая предварительно обработана специальными пропитками. Специалисты не рекомендуют осуществлять монтаж плитки на старом деревянном полу.

Предварительно перебираются все элементы изношенной конструкции. Иногда настил из дерева заменяется бетонным основанием, а не новыми досками. При этом заливка выполняется по лагам, а все свободное пространство заполняется керамзитом.

Установка теплого пола под плитку из керамогранита осуществляется заранее. Вначале производятся все работы по монтажу системы, а после этого выполняется стяжка. Настил необходимо устраивать после укладки гидроизоляционного слоя.

Затем следует перейти к подготовке раствора и заливке стяжки. Когда бетон уже залит, обработан антисептиком, загрунтован, можно приступать к укладке облицовочного материала. Тепло всегда передается на керамогранитную поверхность, которая долго остается теплой.

Что такое инфракрасный обогрев?

Инфракрасный теплый пол напоминает по внешнему виду плотную пленку с черными полосами на ней. Однако тепловые маты – это лишь часть сложной электрической системы, которая позволяет подогреть основание в квартире.

Инфракрасный пленочный пол

Подогрев полов в этом случае происходит за счет инфракрасного излучения, которое появляется благодаря расположенной между листами прозрачной пленки карбоновой пасте. Она нанесена параллельными линиями и выглядит, как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где проводником тока выступает соединение из меди и серебра.

Укладка листов пленочного теплого пола

Ограничение температуры деревянного пола

Основная часть системы инфракрасного подогрева – это как раз те самые полосатые пленочные нагреватели. Они реализуются в рулонах и могут иметь ширину 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь предусмотрена линия отреза, что позволяет купить именно столько пленки, сколько нужно для обустройства системы подогрева в конкретном помещении. Пленка продается метрами.

Как резать пленочный теплый пол

Мощность инфракрасных пленок составляет 150, 200 или 440 Вт/м2. Эти показатели пригодятся во время расчетов, касающихся обустройства системы теплого пола, для выявления нагрузки на электрическую систему дома. Для ламината оптимально использовать маты, обладающие мощностью 150 Вт/м2. Они позволят подогреть полы максимум до 40-45 градусов, а большей температуры и не нужно. В противном случае по полам будет неприятно ходить, да и на самом покрытии более высокие значения скажутся негативно. Оптимальная температура для ног – около 27 градусов.

Характеристики инфракрасных теплых полов

Также в систему теплого пола с инфракрасным подогревом обязательно входят:

• терморегулятор;
• термодатчик;
• специальные клипсы или зажимы;
• провода для подключения системы.

Система инфракрасного пола обладает высокой надежностью, так как подключение отдельных элементов производится параллельно – в случае неполадок в одном из элементов, остальные будут продолжать работать.

Устройство инфракрасной пластины
