Как установить встраиваемую посудомоечную машину

Как встроить посудомойку в кухню: интеграция в шкаф

Какие особенности подключения – теоретические вопросы

Чтобы сделать самостоятельное подключение, почерпнуть необходимую информацию о том, каким образом организовать работы и какие необходимы дополнительные материалы для этого можно:

1. внимательно прочитать инструкцию к посудомоечной машине, особенно раздел о подключении;
2. посмотреть обучающее видео на канале производителя или одного из мастеров;
3. распаковать машину;
4. спросить у знакомых как это сделали они.

В любом случае определенный запас теоретических знаний перед началом работ все-таки должен быть, при этом параллельно уже непосредственно в помещении, где планируется подключить машину, следует определиться:

• с местом расположения;
• с типом установки;
• с местом подключения подающего водопроводного шланга к системе централизованного водопровода;
• с тем, куда будут отводиться сточные воды;
• каким образом будет подведено электропитание;
• и наличия проблемных моментов.

Как подключить посудомоечную машину самостоятельно / AReviCom / BOSCHШаровой кран

Чтобы подключить водопроводный шланг посудомойки к магистральному водопроводу рекомендуется установить шаровой кран или тройник, подобный подключению стиральной машины, с запорным краном и переходом резьбы на муфту шланга.

Если не установлена система фильтрации водопроводной воды, рекомендуется установить как минимум два фильтра – обычного сетчатого для задержки механических включений песка, ржавчины, включений различного рода наслоений, и соляного для смягчения водопроводной воды. В крайнем случае можно установить и фильтр механической очистки, ведь от попадания внутрь машины мелких частиц техника выходит из строя намного чаще, чем от известковой накипи.

Фильтр механической очистки

Подсоединение сливного шланга рекомендуется сделать в сифон мойки или рассмотреть возможность подведения канализационной трубы непосредственно к машине, слишком длинный сливной шланг, более 1,5 метра многие производители устанавливать не рекомендуют.

Помпа машинки просто не в состоянии продавить воду на большее расстояние.

Ну, и наконец, электропитание. Для посудомоечной машины, как для потребителя большой мощности требуется не только мощная линия, с сечением одной жилы минимум в 2 кв. мм, но и в обязательном порядке заземление. Для высотных многоквартирных домов это может быть специально оборудованная розетка, ну а для частных малоэтажных домов заземление необходимо сделать обязательно ведь при незащищенном контуре опасность поражения электрическим током повышается в разы.

Подключение к канализации

А изменения внутри можно выполнить самостоятельно. Например, в большинстве случаев сторона столешницы, примыкающая к кухонному фартуку, имеет значительный свес – около 5 см. Этого достаточно, чтоб подвести трубу практически в любое место. Требуется лишь высверлить коронкой отверстие для отвода.

Однако, не всегда всё так удобно, ведь пространства между стеной и задней стенкой гарнитура может не быть. В этом случае канализация для посудомоечной машины прокладывается внутри него. Подготовка заключается в следующем:

• Мешающие ящики из гарнитура необходимо достать, дверцы для удобства демонтировать.
• Ориентируясь на раструб канализационной трубы, куда вставлен отвод для слива раковины, шнуркой или рейкой по наружным торцам стенок гарнитура делаем карандашную разметку для трубы. Обязательно учитываем уклон.
• После переносим её на заднюю стенку гарнитура – получаем точное положение трубы.
• После этого можно коронкой сверлить под неё отверстия.

Опережая события скажем, что возможно придётся подрезать заднюю сторону полочек или укоротить ящики. Задние части их не видно, поэтому всё реально сделать своими руками. Главное не забыть сделать гидроизоляцию спилов, например, санитарным силиконом. Основной проблемой может стать выдвижная фурнитура. Тут каждый случай индивидуален: где-то достаточно просто подрезать длину, у какой-то получится вырезать часть и срастить прямо на стенке гарнитура, но может потребоваться и замена на менее длинную.

К чему такие сложности, ведь можно просто наставить шланги, при этом даже не лезть в канализационные трубы, а выполнить простое подключение – прямо в сифон раковины. Да, с удлинёнными шлангами работать тоже будет. Однако выдержать уклон гибким шлангом проблемно – будут провисы. А это потенциальные места для засоров. Если его просто пустить по полу – получится очень объёмный гидрозатвор. Прогоняя воду по нему, сливная помпа будет работать с повышенной нагрузкой.

Раз уж речь зашла о гидрозатворе. В инструкции о подключении и эксплуатации каждой посудомоечной машины указаны рекомендации о положении сливного шланга. Кроме того, для перестраховки и гарантированного «разделения» машинки от системы канализации гидрозатвор можно выполнить прямо в трубе. Для этого нужны 2 отвода 45° и самая короткая трубка:

• Собираем всё воедино. Отвод – трубка – отвод.
• Устанавливаем в наклонном положении. Чтоб облегчить течение, но получить полноценный гидрозатвор.

Обратите внимание на то, что выполнить подключение единой трубой внутри гарнитура не получится – помешают стенки секций. Поэтому перед покупкой материалов нужно заранее оценить длину составляющих труб

Важно: для монтажа канализации вообще желательно проводить «плавные» повороты, подключения. Для этого хорошо использовать отводы и тройники в 45°

Это обеспечит более быстрый, точно-направленный отток воды. Поэтому канализационные трубы дольше не засоряются. Отводы и тройники 90° используйте в крайнем случае – для монтажа в сильно стеснённых условиях или с целью «жёсткой» экономии.

Инструкция по подключению к водопроводу

Подготовительный этап

До того как приступать к установке ПММ, следует найти для нее удобное место на кухне, а также приобрести необходимые инструменты и материалы.

Где лучше разместить посудомоечную машину

Конечно, лучшее место для автоматической посудомойки – кухня. Выбирая оптимальный вариант размещения, следуйте таким правилам:

1. Если в кухонной мебели есть место для ПММ, побеспокойтесь о том, чтобы встроенная техника поместилась по габаритам в нишу под столешницей. Если нет нужного пространства, можете разместить агрегат в шкафу, под мойкой или в другом удобном для вас месте.
2. Постарайтесь выбрать место недалеко от мойки, иначе сливному насосу посудомойки будет тяжело справляться с откачкой воды. Расстояние до канализации не должно превышать 1,5 метра.
3. Если пространства на кухне мало, выберите настольный вариант ПММ – это автоматически решит вопрос с канализацией (можно будет сливать воду прямо в раковину). Тогда подключение посудомоечной машины к водопроводу и канализации будет выполнить намного проще.
4. Электрическая розетка, способная обеспечить электроэнергией посудомоечный агрегат, тоже должна располагаться поблизости. При этом нужно учесть, что мощность посудомоечной машины обычно составляет от 2 до 3 кВт.

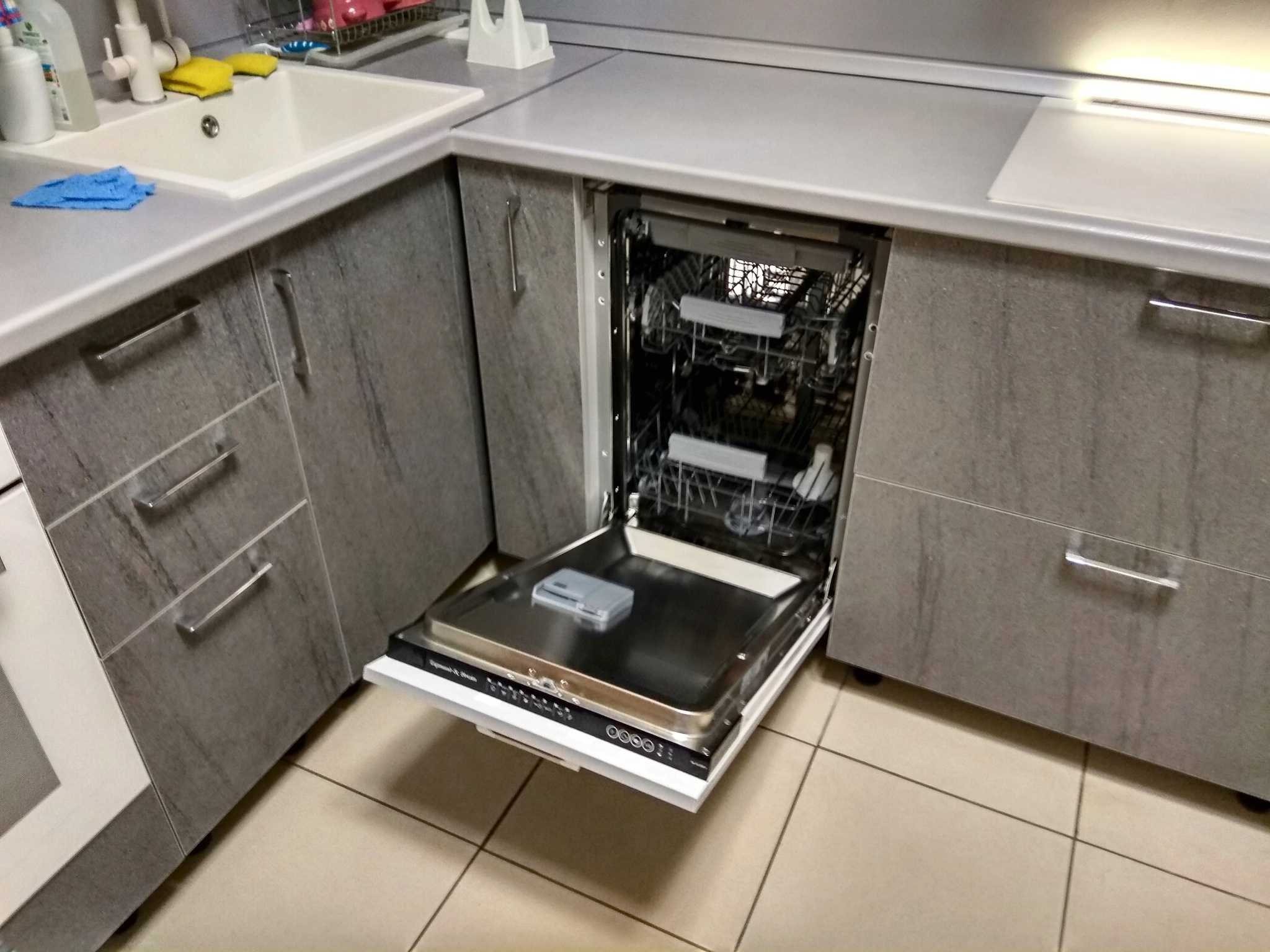

Встроенная посудомоечная машина, расположенная рядом с раковиной

Приобретение инструментов, расходных материалов и фурнитуры

Для подключения потребуются следующие инструменты:

• электродрель и сверла разных диаметров;
• плоская и крестообразная отвертка;
• ножовка или специальные ножницы для обрезки труб из металлопластика;
• строительный уровень;
• набор гаечных ключей и разводной ключ;
• хорошо наточенный нож;
• кусачки.

К расходным материалам относятся в первую очередь шланги, ведь зачастую те, что идут в комплекте с техникой, недостаточно длинные. Прежде чем приобретать детали, замерьте расстояние от машинки до канализации и водопровода. К шлангам дополнительно потребуются хомуты.

Вполне возможно, что понадобятся соединители с накидными гайками и fum-лента для герметизации резьбовых соединений.

Для выполнения установки понадобится набор основных инструментов

Кроме того, следует приобрети тройник и запорный кран диаметром 3/4 дюйма для ответвления от водопровода (такой вариант подойдет, если по дому разведены водопроводные трубы такого же диаметра). Для организации слива необходим сифон.

В том случае, если рядом располагается стиральная машина, можно использовать для обоих агрегатов один сифон с двумя ответвлениями.

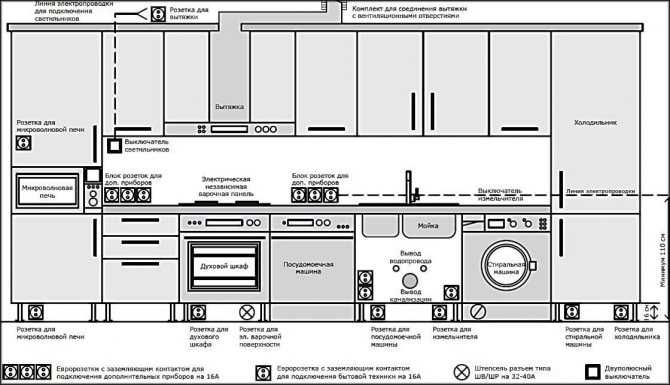

Схема одного из вариантов подключения посудомоечной машины к коммуникациям

В случае, когда поблизости нет достаточно мощной розетки с заземлением, для подключения к электросети приобретите медный трехжильный провод подходящего сечения и нужной длины вместе с мощной розеткой, рассчитанной на ток 16 А. Провод лучше всего проложить от распределительного щитка в квартире отдельной линией.

Рекомендации по установке некоторых моделей посудомоечных машин

При наличии возможности установите компактный фильтр для очистки воды в месте подключения к водопроводу – в таком случае ПММ прослужит дольше. Подобное решение рекомендуется для посудомоек Bosch ввиду того, что их входные клапаны чувствительны к засорам.

При монтаже фильтра будьте внимательны во время установки прокладки, уплотняющей соединение. Строго следуйте инструкции, так как неправильное положение детали приводит к протечкам.

Классическое расположение посудомоечной машины – рядом с водопроводом и канализацией

ПММ Electrolux следует устанавливать строго по строительному уровню. Даже небольшое отклонение от горизонтального расположения может привести к тому, что машинка не будет нормально работать.

Из всех посудомоечных машин одними из самых неприхотливых в установке и эксплуатации являются агрегаты бренда Siemens. При этом встраиваемые модели требуют надежного крепления и строгого соблюдения размеров ниш для установки.

Особенности подключение портативной посудомоечной машины

Купив портативный прибор, точно возникнет вопрос, как установить посудомоечную машину такого типа. В данном случае все намного легче, ведь схема посудомоечной машины проще. Ее преимущества:

• Не нужно искать и подбирать нишу, выставлять четко по уровню. В таком приборе регулировка предельно простая, а столешница зачастую и так ровная.
• Розетка для посудомоечной машины может быть обычная, кухонная, без необходимости монтажа дополнительной, конечно, она должна быть «евро» с заземлением.
• Проблемы, как слить воду из такой посудомоечной машины, нет. Шланг просто опускается в раковину, в данном случае он никуда не вылетит, и такое расположение не влияет на насос, его правильную работу.
• Слив будет идти самотеком, что позволит разгрузить насос.
• Установка настольной посудомоечной машины вообще не требует каких-либо вмешательств в существующую канализационную систему.

Типы фасадов, функции

Фасад для ПММ — декоративная обшивка, которая гармонирует с кухонной мебелью. Крепится к двери машины. Практичны, долговечны панели из МДФ. Их можно ламинировать, покрыть цветной плёнкой, прикрутить оригинальную фурнитуру, различные декоративные элементы. Повесить ДСП, ПВХ — большой риск. Эти материалы легко деформируются от вибрации, высокой температуры, влаги.

Функции обшивки:

• Упрощение выбора техники. Можно не переживать из-за цвета корпуса, а сосредоточиться на технических характеристиках, так как посудомойку всё равно не будет видно.
• Защита от детей. Спрятанная за дверцей машинка не станет «жертвой» детского любопытства.
• Изоляция шума. Дополнительная панель поглощает шум. Немецкие встраиваемые модели, такие как Siemens («Сименс»), Bosch («Бош»), Miele («Миле»), Hansa («Ханса»), оснащены специальными поглощающими шум прокладками, которые вкладываются между дверцей и передней панелью.

Виды креплений

Обшивку можно прикрепить саморезами к дверце (вариант для полновстраиваемых моделей), закрепить на шарнирах (для частично встраиваемых). Слайдерное крепление часто используют в модификациях «Горенье»,«Икеа», «Электролюкс», Beko.

Размеры обшивки

Зависят от габаритов ПММ. Стандартная ширина машины 60 см (полноразмерная), 45 см (узкая). Распространённая высота — 82 см. Габариты могут сильно отличаться от стандартов. Советуем приобретать гарнитур после покупки посудомойки. Чтобы она могла идеально установиться под столешницей, зафиксироваться. Например, кухни Ikea подходят под все модели посудомоек этого производителя. Магазин «Леруа Мерлен» продаёт бытовую технику под заказ. Если фасад больше двери, он будет упираться в цоколь при открытии.

Этапы работы

Первым делом обустраивается проводка и выводится розетка. Для этой работы лучше пригласить электрика. Влагостойкая розетка должна располагаться не выше 45 см от пола, поскольку сетевой шнур ПММ короткий. В стене подготавливается канавка, прокладывается медный провод, устанавливается дифавтомат. Подробнее об этом мы писали в статье «Как подключить посудомоечную машину» .

Если столешница находится над шкафом, и вы уже демонтировали полки, тогда устанавливаем посудомойку. Есть два варианта:

1. Подключить коммуникации, а затем встроить машину.
2. Разместить ПММ в нише, а потом подключить шланги и электричество.

Многих пользователей интересует, что кладут между столешницей и посудомоечной машиной. Для защиты дерева от влаги к внутренней стороне столешницы нужно прикрепить металлический лист. Далее поступите так:

• подсоедините заборный шланг к выходу тройника;
• сливной шланг подключите к сифону;
• герметизируйте соединения фум-лентой;
• подключите вилку в розетку.

Способы встраивания

Можно отметить несколько способов установки – это встраивание посудомоек:

• в мебель;
• в корпус;
• в столешницу.

В мебель

Это касается отдельно стоящих моделей. Посудомойки с собственной крышкой и фасадной панелью помещаются между напольными шкафами кухонного гарнитура.

В корпус

Как уже упоминалось выше, внутри корпусной мебели устанавливают мини посудомоечные машины. Они скрыты за дверцами напольных тумб. Они могут быть перемещены в любые другие места на кухне.

Посудомоечная машина BOSCH spv58m50ru. Монтаж и настройка жесткости воды.

В столешницу

Посудомоечная машина, помещённая между шкафами под столешницей и скрытая под фасадом мебельного гарнитура, не нарушит своим видом гармонию интерьера кухни.

Этот способ встраивания посудомойки считается самым эффективным решением размещения агрегатов для мойки посуды в кухонных гарнитурах.

Наша галерея работ

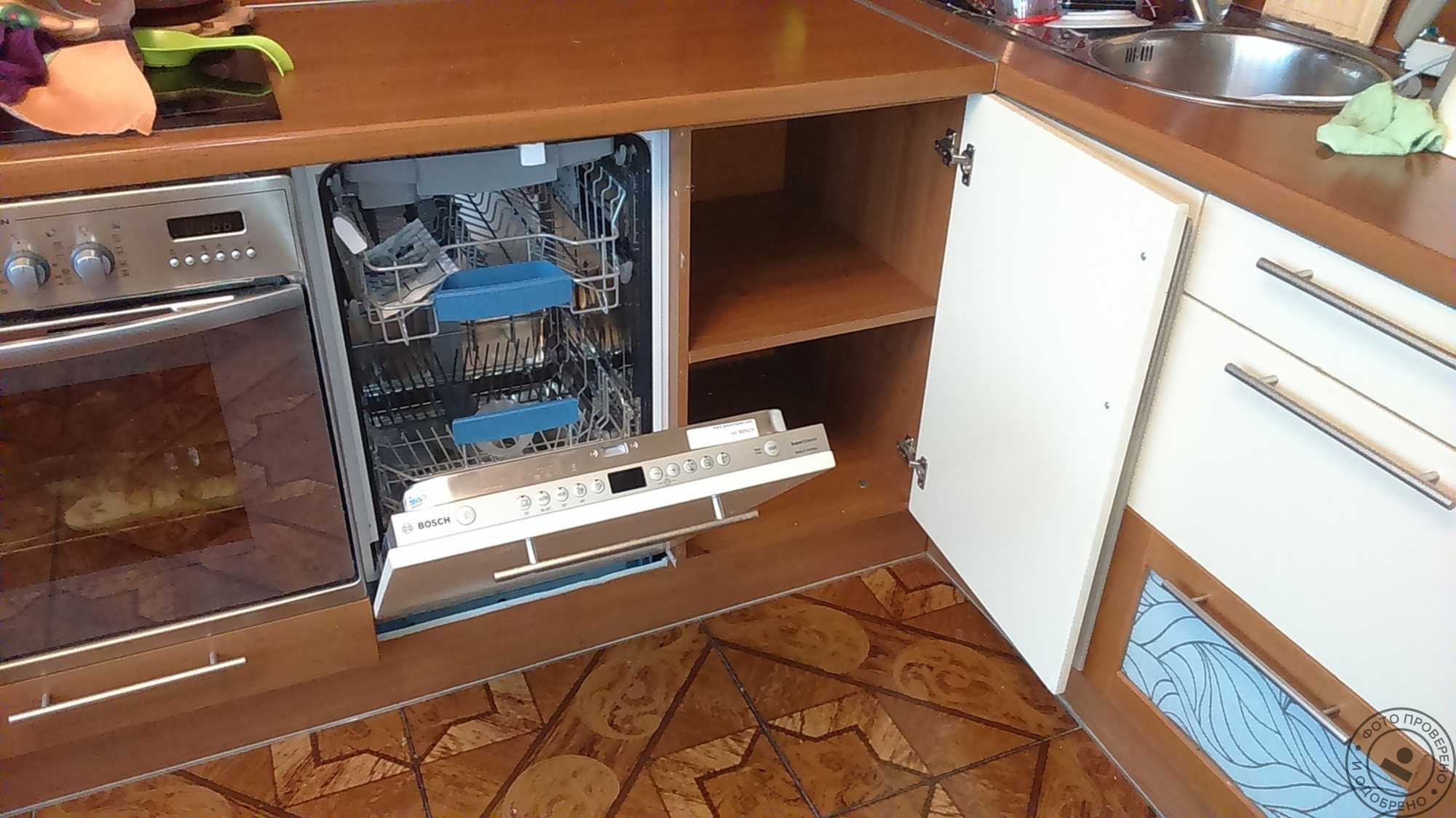

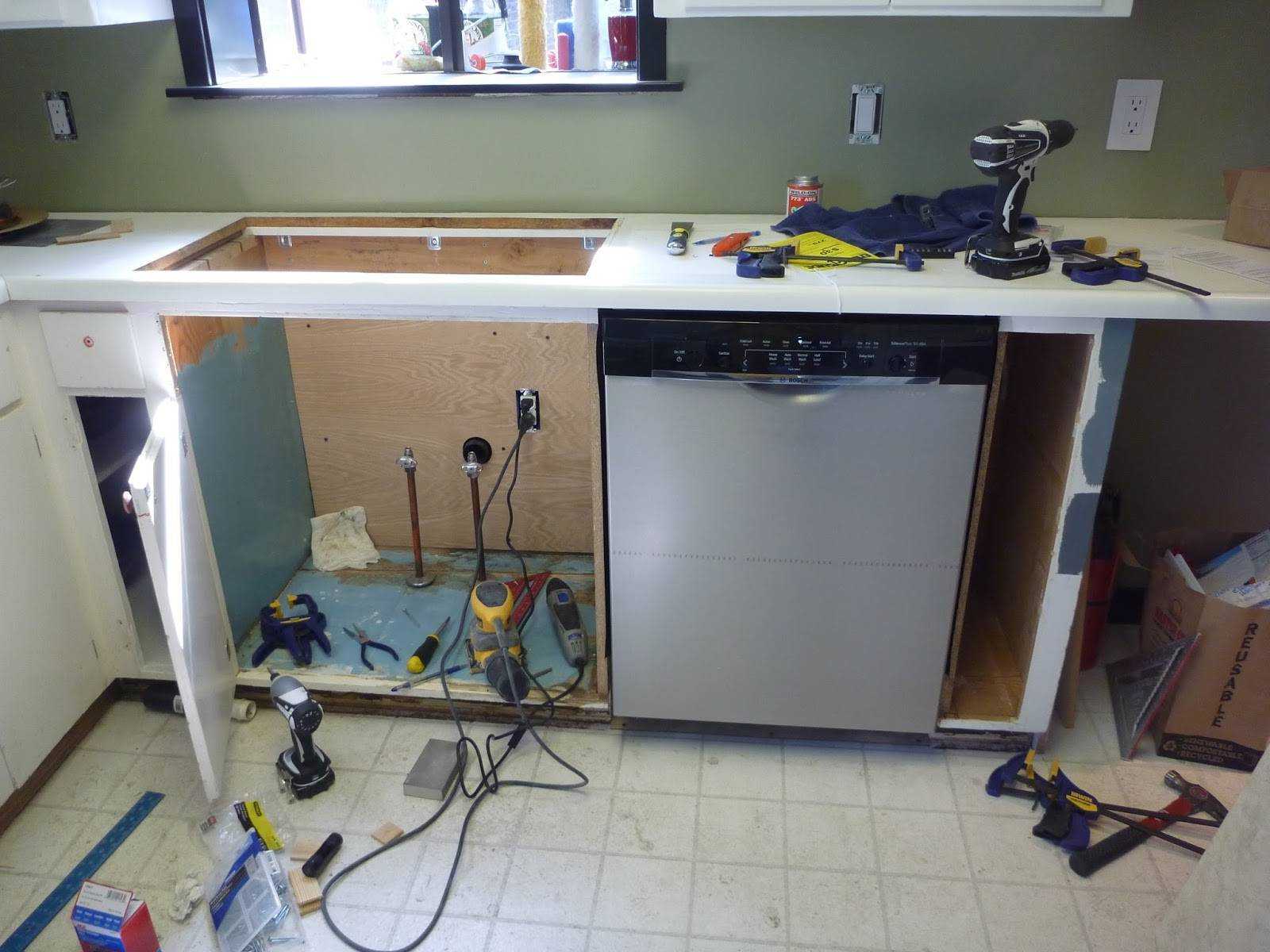

Установка встраиваемой посудомоечной машины в гарнитур

Машина для мойки посуды должна свободна размещаться в подготовленной нише, оставляя небольшие зазоры по сторонам. Учитывая все нюансы, дальнейшая установка и подключение встраиваемой посудомоечной машины в Москве выполняется в таком порядке:

• Примерка. Включает в себя размещение ПММ в шкафу с проверкой возможности подключения подводки;
• Сборка. Выдвинув обратно технику, фиксируются крепежные элементы, панели и парозащита;
• Установка. Встраиваемая посудомойка задвигается обратно. Подключается подача воды и слив. Регулируется высота ножек. Далее проводится фиксация к стенкам гарнитура;
• Навеска фасада. Используя комплектный шаблон, на фасаде делаются отметки для саморезов. Декоративный фасад обклеивается двухсторонней клейкой лентой и прислоняется к технике, совмещая отверстия креплений. Совместив их, закручиваются крепежные саморезы;
• Проверка. Проведя установку, мастер проверят работу техники, проведя тестовый прогон режима мойки. Убедившись в отсутствии дефектов, мастер сдает заказ клиенту.

Как правильно выбрать посудомойку

Для выбора посудомойки, прежде всего, необходимо определиться с ее габаритами, а значит с местом ее установки

Кроме этого, обратите внимание на потребляемую мощность и расход воды при работе. Если вам важна скорость получения чистой посуды, то рассматривайте варианты, оборудованные турбосушкой. Также полезной функцией является самоочищение фильтра, иначе периодически придется его вытаскивать и мыть вручную

Также полезной функцией является самоочищение фильтра, иначе периодически придется его вытаскивать и мыть вручную.

Посудомоечный агрегат обязательно должен быть оборудован защитой от протечек.

Установка посудомоечной машины на кухне позволит облегчить ваш ежедневный труд. С управлением ею может справиться любой член вашей семьи. Поэтому кухня с посудомоечной машиной является мечтой каждой хозяйки.

Соотношение размеров проема мебели и габаритов посудомойки

Чтобы правильно установить посудомоечную машину в кухонный гарнитур, нужно грамотно соотнести ее габариты с размерами ниши. Хорошо, если вы уже присмотрели для себя нужную модель ПММ, но на кухне еще нет мебели. Тогда можно самостоятельно рассчитать размеры будущего проема для идеального размещения и закрепления техники.

Ориентировочные диапазоны габаритов разных моделей посудомоек

Соотношение размеров проемов и габаритов ПММ должно соответствовать нескольким важным условиям:

• между корпусом машинки и столешницей, а также боковыми стенками проема должны быть зазоры, минимум по 5 мм с каждой стороны;
• от задней стенки проема до задней панели корпуса посудомойки должно быть расстояние от 80 до 100 мм для удобного размещения подводимых шлангов и электрического шнура.

Лучше всего, если задняя стенка в проеме вообще отсутствует – это позволит избежать перегиба заливного и сливного шлангов, подключаемых к ПММ.

Примеры расчета проемов для разных ПММ

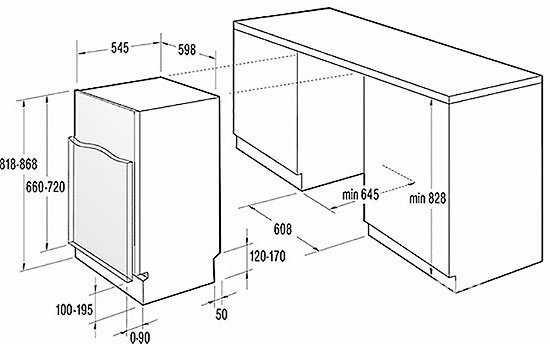

Соотношение размеров машинки и ниши для ее установки

Если вы приобрели или только присмотрели модель узкой ПММ шириной 448 мм, высотой 818 мм и глубиной 570 мм, расчет габаритов проема – задача не очень сложная. Прибавьте к ширине корпуса по 5 мм с двух сторон и получите ширину проема – минимум 458 мм. Если высота ниши должна быть на 5 мм больше высоты корпуса, значит, показатель будет соответствовать 823 мм. К глубине корпуса – 570 мм – прибавьте еще 100 мм и получите результат – 670 мм (см. чертеж).

Расчет размеров проема для полноразмерной посудомойки

Размеры ниши для установки полноразмерной посудомойки рассчитываются аналогичным образом (см. чертеж).

Навесить фасад на дверцу встраиваемой ПММ не составит труда. В инструкции к технике есть информация о том, как монтировать крепления, в которые вставляется фасад. Затем он фиксируется и притягивается к дверце с помощью крепежных элементов.

Предлагаем вниманию читателей видеосюжет о том, как крепить фасад к дверце машинки Bosch:

Как встроить посудомоечную машину

Выбираем место

Встраиваемая техника, к каким относится и посудомоечная машина, обладает одной особенностью. Она идеально впишется в интерьер на стадии комплексного ремонта всего помещения.

А если начинается такая глобальная перестройка кухонного пространства лучше заранее позаботиться о:

• Разработке проекта;
• Как и куда, будет подключаться ваша техника;
• Проложить трубопроводы воды и канализации;
• Провести дополнительные электролинии;
• Установка кухонной мебели;
• Установка посудомоечной машины.

Также есть некоторые условия:

• Есть ограничения по размерам самой кухни и это надо учитывать;
• Максимально допустимая дистанция до канализационного слива в квартире не должна быть больше 1.5 метров. Если это расстояние будет больше, то собственный насос техники может просто не вынести нагрузки по перекачке и выйти из строя;

И чем позже вы запланируете покупку новой техники для вашей кухни, тем более затратным будет ее монтаж.

Заблаговременный проект избавляет вас от рисков того, что размеры посудомойки не впишутся в размеры вашей кухонной мебели. Да и все необходимые разъемы для подключения можно провести скрытым способом, что гарантирует эстетичное оформление всей комнаты. Кроме того, это гарантирует соблюдение всех правил техники безопасности подсоединения электрооборудования.

Облегчить выбор места для монтажа машины может:

• Тип агрегата;
• Место размещения.

Все устройства данного типа делятся на несколько категорий:

• встраиваемые;
• отдельностоящая посудомоечная машина;
• компактная под раковину;
• переносные для малогабаритных квартир или для дачи;
• в нише/на полке.

Кроме того они могут быть:

• Узкими, шириной до 45 см;
• Низкими, шириной порядка 50–60 см и высотой не более 50 см.

Исходя от типа агрегата, надо заранее определиться с местом монтажа, где будет происходить установка вашей посудомойки. Главное условие — агрегат нужно максимально грамотно разместить относительно пунктов подключения:

• розетки;
• трубы канализации и водопровода.

Совсем не лишним будет, если установка и подключение новой посудомоечной машины произойдет таким образом, что возле нее будет расположен кухонный ящик для посуды и разных нужных принадлежностей, которые прошли процедуру мойки в ПММ.

Когда для аппарата найдено подходящее место, то можно приступать к следующему этапу — подключению.

Особенности подключения

Итак, пошаговая инструкция, как подключить посудомоечную машину поэтапно:

1. В случае если вы устанавливаете встраиваемую ПММ, то сначала вам нужно подготовить нишу, которая, как правило, должна быть шириной 60 см, а для узких моделей 45 см. Сровнять машину с уровнем тумб можно сняв столешницу и отрегулировав ножки нижних шкафов. Также вам нужно просверлить в корпусе шкафа отверстия для дренажного, водозаборного шланга и для электрических проводов.

• Установка посудомоечной машины под варочную поверхность запрещена;
• Место для установки выбирается так, чтобы длина дренажного шланга не превышала 1,5 метра. Допускается увеличение длины до 5 метров, но стабильную работу оборудования в этом случае сложно будет гарантировать.

2. Следующий шаг — подключение к электричеству. Учитывайте, что розетка должна быть типа «евро». Нужно заменить розетку, если она не соответствует стандартам (но не вилку машины). Не забываем, что при подключении мы обеспечиваем безопасность, а посудомоечная машина отличается существенным энергопотреблением. Это и определяет запрет на применение тройников и удлинителей. Монтаж розетки подразумевает использование провода диаметром более 2 мм. Кроме того, в электрическом щитке дополнительно монтируется защитный автомат на 16А. Также выполняется заземление с использованием 3-жильного провода, причем на трубы выводить его нельзя.
3. Далее — подключение посудомоечной машины к водопроводу. Для этого перекрывается вода, к трубе присоединяется тройник, затем фильтр, шаровой кран и хенка. Все резьбовые стыки изолируются фумкой – ее нужно наматывать не менее 10 слоев.

Также обязательна установка фильтра грубой очистки, так как он не допустит попадания внутрь машины песка, ржавчины из водопроводной трубы.

4. Что касается присоединения техники к канализации, то здесь можно пойти простым путем, установив сифон с дополнительным отводом и клапаном. Для того, чтобы защитить прибор от попадания воды из канализационной трубы, нужно особым образом разместить сливной шланг – в месте выхода в канализационную сеть его размещают на высоте 600 мм по стене, а затем перегибают, чтобы обеспечить сток воды.

5. Завершающий этап в подключении посудомоечной машины – это проверка устройства на работоспособность. В этом случае машину испытывают вхолостую, контролируя скорость поступления воды, ее нагрев, а также работу в сушильном режиме. Проверка проводится без посуды, но с обязательным добавлением регенерирующей соли и моющих средств.

• Как выбрать посудомоечную машину — готовимся к покупке
• Как выбрать встраиваемую технику для кухни
• Распространенные габариты посудомоечных машин
• Сломалась посудомойка – можно ли починить самостоятельно?
• Пользуемся посудомоечной машиной правильно
• Капитальная чистка посудомоечной машины за 7 шагов

Размеры для встраивания посудомоечной машины

Подобрать габариты можно еще до приобретения на сайте магазина или фирмы-производителя. Они должны быть кратными высоте и ширине столешницы, а также всем параметрам ниши или шкафчика, если технику нужно спрятать за дверцей. Вместо обычной дверцы часто используется декоративная заслонка, оформленная так же, как и весь фасад. Существует несколько типовых решений. Стандартная глубина составляет 0,55 м. При этом остается достаточно пространств чуть меньше 50 см для подводки и воздушного охлаждения. Для кухонных гарнитуров, рассчитанных на типовые квартиры, выпускаются узкие модели шириной 0,45 м. Она может варьироваться до 0,65 м. Чаще всего она составляет 0,6 м. Высота находится в пределах от 0,815 до 0,875 м. Она кратна высоте обычных столешниц.

Существуют посудомоечные машины с минимальными габаритами для встраивания. Они устанавливаются не только под столешницей. Их располагают даже в верхних модулях. Верхние шкафчики более узкие, а их глубина меньше в среднем на 15 см. В этом случае проблем со сливом не должно возникать даже на значительном расстоянии от сифона. Нужно будет только спрятать сливную трубу, подключить прибор к водопроводу и решить вопрос с электрикой. Такие приборы обладают небольшой производительностью, но зато они компактны и потребляют меньше воды и электроэнергии.

Производители кухонной мебели делают небольшой запас, добавляя по 2 мм с каждой стороны внутри модулей. Встроенная техника наоборот чуть меньше заявленных размеров. Это необходимо, чтобы она входила в приготовленную для нее нишу даже с учетом небольших неровностей.

Размеры посудомойки для встраивания — это один из важнейших критериев выбора. Если она не подходит по габаритам, лучше воздержаться от покупки и продолжить поиск.

Подключение к водопроводу

Как подключить посудомоечную машину своими руками

Подготовка инструментов и материалов

Чтобы закрепить фасадную накладку, особых инструментов не требуется.

Пригодятся те же самые предметы, которые используются для установки посудомойки в целом:

• дрель;
• шуруповерт;
• шило;
• отвертка;
• рулетка или линейка;
• карандаш или маркер.

Если нет электроинструмента, то достаточно одной отвертки – вкрутить саморезы можно и вручную, если предварительно высверлены отверстия под них.

Упрощает работу наличие в комплекте поставки трафарета для фасадной накладки. Он представляет собой большой лист тонкой бумаги с отмеченными местами креплений.

Трафарет накладывают на обратную сторону декоративной панели и отмечают места вкручивания саморезов.

Кроме инструментов понадобится двойной скотч. Несколько «липучек» – кусочков скотча – пригодятся, когда потребуется произвести примерку фасада. Сразу «садить» на саморезы не рекомендуют, так как ошибка в 2-3 миллиметра – и вся работа насмарку.

Чтобы поверхности дверцы и фасада примыкали максимально плотно, головки саморезов следует утопить в полотно.

Крепить заготовку проще, чем самодельную накладку. Если панель изготавливают своими руками, то может потребоваться столярный инструмент, наждачная бумага для шлифовки, антисептическая пропитка и краска для отделки всей поверхности или только торцов.

Лучшее место для посудомойки

Лучшее место для размещения посудомоечной машины (далее также – посудомойки, ПММ) – на кухне. Определиться с тем, в каком месте техника будет стоять, нужно до ее приобретения. Многое зависит от того, установлена ли на кухне мебель и есть ли в ней свободный проем, чтобы встроить посудомойку.

Производители выпускают два типа посудомоечных машин: встраиваемые в кухонную мебель и стоящие отдельно. Встраиваемые ПММ бывают трех видов (далее Ш – ширина, В – высота, Г – глубина):

• полноразмерные – Ш 54-60 см, В 80-86 см, Г 54-63 см;
• узкие – Ш 44-45 см, В 80-86 см, Г 54-63 см;
• компактные – Ш 40 см, В 44 см, Г 50 см.

Полностью встраиваемая узкая посудомоечная машина «Бош»

Встраиваемые ПММ делятся на две категории: полностью и частично встраиваемые. У первых панель управления располагается в торце дверцы и полностью закрывается фасадом мебели. Дверцы частично встраиваемых посудомоек можно закрыть декором частично, так как управляющая панель и ручка располагаются снаружи.

Частично встраиваемая полноразмерная посудомойка

Если установка встраиваемой посудомоечной машины Bosch по каким-то причинам невозможна, выберите модель, которую можно разместить отдельно. Семье из двух человек, живущей в малогабаритной квартире, будет достаточно компактной посудомойки, которую можно установить в отдельном шкафчике или под мойкой (см. фото ниже).

Компактная посудомойка «Бош» в шкафчике под мойкой

Если вы еще не приобрели мебель для кухни и хотите разместить там полноразмерную бытовую технику, предварительно замерьте или возьмите из документации ее габариты. Так вы сможете заказать шкафы с проемами нужных размеров.

Пример расчета мебельного проема под размеры выбранной модели ПММ

Наилучшее расположение посудомоечной машины на кухне – не далее 1,5 м от мойки, возле которой удобнее всего выполнить подключение к водопроводу и канализации. Специалисты отмечают, что в противном случае возможны сбои в работе данной техники либо преждевременный износ сливного насоса.

Посудомоечная и стиральная машинки встроены в мебель рядом с мойкой

Когда установка ПММ вблизи водопроводных и канализационных отводов невозможна, придется организовать подачу и слив воды через новые соединения с ближайшими участками трубопроводов. С небольшими водопроводными трубами особых сложностей нет. С дренажем будет работать сложнее. Кроме того, придется покупать длинные шланги, поскольку в комплектации с изделиями редко встретишь детали длиннее 1,5 м.

Как подключить ПММ своими руками

Сразу продумайте, какие вам могут понадобиться инструменты и детали. Подготовьте все, а затем приступайте к работе.

Комплектующие:

• Тройник с диаметром резьбы ¾ дюйма. Лучше выбирать латунный или бронзовый тройник с запорным краном. Эти материалы более долговечны и надежны, чем пластик и латунь.
• Проточный фильтр. Он остановит крупные частицы мусора на входе, защитит заливной шланг и фильтр-сеточку от засора.
• Отжимная муфта для врезки в трубопровод.
• Фум-лента.
• Дополнительный шланг, переходник.

Инструменты:

• Плоская и крестовая отвертка.
• Плоскогубцы.
• Гаечный ключ.

Если вам не подходит обычный шланг, который шел в комплекте с машиной, вы можете купить другой с защитой «Аквастоп». Выглядит он так:

Внутри пластикового корпуса находится абсорбирующая губка. После протечки губка впитывает влагу и разбухает, блокируя ток воды в систему. Какой бывает защита «Аквастоп», читайте в нашей статье.

Если у вас встроенная посудомойка, вы можете сначала установить ее на место, а затем организовать подводку воды. Есть два варианта подсоединения:

1. Через смеситель.
2. Методом врезки в трубу.

Один конец шланга насаживается на вывод посудомоечной машины, закручивается гайка. Другой конец присоединяется к выводу воды под раковиной. Рассмотрим оба варианта.

Через смеситель:

1. Перекройте впускной вентиль.
2. От трубы открутите шланг смесителя.
3. На его место установите тройник с краном.
4. К одному выходу подсоедините шланг смесителя, а к другому — проточный фильтр и шланг ПММ.
5. Перемотайте резьбовые соединения фум-лентой. Герметизируйте по резьбе 10-15 раз.

Схема подключения:

Если труба проходит возле техники, нет смысла протягивать шланг до мойки. Можно самостоятельно врезать в трубу.

1. Закройте входной шланг.
2. Болгаркой отрежьте часть трубы и установите отжимную муфту.
3. К муфте прикрутите кран с шаровым механизмом.
4. На выход крана накрутите конец шланга посудомойки. Для дополнительных приборов лучше установить тройник.

Судя по отзывам пользователей, более легким способом является подсоединение через смеситель.

Как видите, можно выполнить установку самостоятельно, если есть желание. Предварительно прочитайте инструкцию к вашей ПММ, а также посмотрите видео по теме:

Основные параметры выбора встраиваемой посудомоечной машины

К основным параметрам встроенной посудомойки относится следующее:

• виды;
• размеры;
• ёмкость;
• мощность;
• класс;
• энергоэффективность.

Виды

Посудомоечные машины различаются по способу установки. Их можно разделить на два вида – это отдельностоящие и встраиваемые модели. Первые имеют собственный фасад и столешницу. Вторые бывают полновстраиваемыми и частично встроенными посудомойками.

Ёмкость

Определяется загрузкой количеством комплектов кухонной посуды и столовых приборов. Посудомойки по производительности делятся на 4 группы, обрабатывающие количество комплектов посуды за 1 сеанс мойки:

1 – от 3 до 8.

2 – от 8 до 12.

3 — от 12 до 15.

4 – от 15 до 18.

Мощность

По мощности моечные машины подразделяются на 3 класса энергопотребления за один сеанс мойки посуды:

• А класс – от 0,8 до 1,04 кВтч;
• В класс – от 1,05 до 1,1 кВтч;
• С класс – от 1,1 до 1,5 кВтч.

Энергоэффективность и маркировка

Потребление электроэнергии является важным параметром и определяется таким показателем, как энергоэффективность. Фирма-изготовитель отмечает класс энергоэффективности на стикере, который наклеивают на лицевую панель машины.

Классы маркируют латинскими буквами A, B, C, D, E, F, G. C 2010 года к литерам стали добавлять знаки «+». Чем их больше, тем экономичней модель в плане потребления электроэнергии и воды.

Далее следуют менее значительные параметры – это класс и способы сушки, уровень шума, вес, режимы мойки, способы управления. Они, как правило, оказывают несущественное влияние на выбор модели.

Часть12. Установка, монтаж встраиваемой посудомоечной машины BOSCH. #кухнямоеймечты
