Технология врезки в газопровод высокого и низкого давления

Какие бывают газопроводы

Газопровод – это специализированный газопровод, предназначенный для транспортировки и хранения определенных объемов голубого топлива. Он может иметь несколько конструктивных особенностей, которые различаются в зависимости от задач, поставленных перед магистралью.

Например, сети международного значения транспортируют огромные объемы газа на большие расстояния, поддерживая постоянное давление на высоком уровне. Именно поэтому любые эксперименты с системами газоснабжения неуместны и могут быть опасны не только для вас, но и для окружающих.

Это означает, что оптимальным вариантом работы с системой будет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что соответствует требованиям законодательства.

Закачка в трубопровод должен осуществляться специалистом газовой службы, имеющим необходимый уровень допуска и соблюдающим все меры безопасности

Трубопроводы устроены так же, как кровеносная система человеческого тела. Их роль можно сравнить с ролью коронарных сосудов. А уже из центральных идут трубы регионального значения, по которым голубое топливо распределяется между потребителями.

Они меньше основных и поэтому давление внутри них намного ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону уменьшения, так и в сторону увеличения.

Подключение к газовым коммуникациям происходит при наличии у организации специального разрешения. А можно попробовать провести электропроводку внутри своего дома своими руками. Для этого нужно просто знать четкую последовательность действий и придерживаться необходимых мер безопасности.

II. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

13. Проведение подготовительных работ и качественное их выполнение входят в обязанности мастера или производителя работ специализированных бригад по присоединению.

14. Подготовительные работы должны обеспечивать качественное выполнение работ, безопасность рабочих, выполняющих указанные работы, и безопасность населения, проживающего в районе производства работ.

К подготовительным работам относятся:

а) составление эскиза (схемы) узлов присоединения;

б) составление плана организации работ, выбор способа присоединения, установление порядка снижения давления газа в трубах действующего газопровода, где это необходимо, и обеспечение его стабильности (20-150 мм

вод.ст.) на время присоединения;

в) определение и подготовка требуемого количества материалов, инвентаря, защитных и спасательных средств и средств по оказанию первой помощи при несчастных случаях. Отобранные материалы, инвентарь и защитные средства должны быть тщательно проверены, находиться в полной исправности и быть годными к употреблению;

г) закрытие задвижек, кранов и пробок на присоединяемой трубе газопровода или вводе;

д) на месте работ должно быть обеспечено наличие достаточного количества воды.

15. Перед началом работ руководитель бригады знакомит всех рабочих с их обязанностями и последовательностью всех технологических операций по присоединению газопроводов. Одновременно руководитель бригады проводит повторный инструктаж рабочих бригады по безопасному ведению работ по разделам «Правил техники безопасности при эксплуатации городского газового хозяйства» МКХ РСФСР:

а) общие правила безопасности при производстве газоопасных работ;

б) монтажно-сварочные работы на действующих газопроводах;

в) присоединение к действующим газопроводам;

г) пуск газа в газопроводы и газовые приборы в жилые дома;

е) пользование противогазами;

ж) первая помощь пострадавшим.

16. Руководитель бригады лично проверяет наличие и исправное состояние запорных устройств на вводах и стояках, наличие пробок и заглушек на вводах в помещения. Все задвижки и краны должны быть закрыты.

17. До начала работ по присоединению должна быть проведена контрольная проверка труб присоединяемого газопровода и вводов воздуха, согласно п.5.

Проверке подвергаются участки газопроводов, расположенные между общим отключающим устройством (задвижка, кран или гидрозатвор) на ответвлении в домовладение и краном на наиболее отдаленном стояке. После проверки воздух спускается, краны перекрывают и приступают к работам, согласно установленному плану присоединения. Проверка присоединений вводов производится в соответствии с § 145 «Правил техники безопасности при эксплуатации газового хозяйства» МКХ РСФСР — раздел VI.

18. Снижение давления газа в трубах газопроводов высокого, среднего и низкого давления до нормального (20-150 мм

вод.ст.) при выполнении работ по присоединению производится при помощи отключающих приспособлений. Для обеспечения сброса газа во избежание повышения давления более 150мм вод.ст. на включенном участке газопровода до начала работ устанавливаются свечи для сжигания газа.

19. Для всех тупиковых газопроводов на время производства работ по присоединению устанавливается байпас.

20. До начала работ изоляция на трубах в местах присоединений должна быть удалена скребком, пламенем горелки паяльной лампы, газосварочной горелкой или другим способом.

Преимущества газовой пластикой трубы

Конечно, все привыкли к тому, что если трубопровод газовый, то это обязательно должна быть большая, массивная, металлическая труба приличного диаметра. Но с недавних пор это не совсем так.

Современный рынок предлагает потребителю для устройства газопровода пластиковую трубу, которая имеет ряд преимуществ.

Вот они:

• длительный срок эксплуатации;
• нет взаимодействия с почвой, и пластиковая труба не проводит ток;
• легкость и быстрота монтажа обусловлена не большим весом;
• стоимость пластиковой трубы значительно меньше, чем металлической;
• заменить пластиковую трубу не составляет большого труда, процесс достаточно быстрый и легкий.

Контроль герметичности газопровода

Только после получения удовлетворительного результата по описанным выше процедурам можно приступать к выполнению опрессовочных работ. Для этого систему подключают к специальному компрессору и заполняют трубы воздухом под давлением. Затем конструкция обследуется на предмет выявления недостатков.

Для выполнения опрессовочных работ в систему нагнетают воздух. Если необходимый уровень давления удерживается в течение определенного времени, результат проверки можно считать положительным

Если недостатки выявлены, их устраняют, если же система полностью герметична, её подключают к общей газовой магистрали. В процессе подготовки придётся снимать и устанавливать специальные заглушки, поворотные элементы могут быть заменены резьбовыми соединениями. В целом порядок проведения опрессовочных работ должен состоять из следующих операций:

1. Для отключения от магистрали участка, который будет подвергнут процедуре, нужно перекрыть вентиль высокого давления и кран сети низкого давления.
2. После этого вставляются заглушки.
3. При разрыве фланца используются шунтирующие перемычки.
4. Для стравливания имеющегося внутри системы газа необходимо использовать специальный рукав из прорезиненной ткани или выполнить эту операцию через свечу, которая обычно установлена на конденсатосборнике.
5. Газ сжигается, а если нет возможности сделать это безопасно, перемещается для безопасного хранения.
6. Теперь нужно установить переходники для присоединения манометров и компрессора.
7. Для опрессовки систем повышенной протяженности рекомендуется дополнительно использовать ручные насосы.

Обычно выполнение контрольной опрессовки производят под рабочим давлением 0,2 мПа. Рекомендуемый предел давления при этом составляет 10 даПа/ч. На некоторых производствах для опрессовки внутреннего газопровода рекомендуется использовать давление 0,1 мПа, а допустимый уровень падения показателя составляет 60 даПа/ч или менее.

Опрессовку газовых труб внутри дома производят по всей протяженности системы от вентиля на входе в дом, до подключения к потребителям газа, например, к котлу

На объектах непроизводственного назначения, в том числе и при обустройстве газопроводов в жилых помещениях, контрольную опрессовку выполняют под давлением 500 даПа/ч. Допустимое снижение давления в этих случаях составляет 20 даПа за пять минут. Резервуары, предназначенные для хранения сжиженного газа, опрессовывают при 0,3 МПа/ч.

Если давление внутри системы остается стабильным в течение контрольного времени, то результат опрессовки считается положительным. Если такая ситуация достигнута, то специалисты снимают шланги, соединяющие систему с воздуховодом. При этом необходимо проконтролировать состояние запорных коммуникаций, установленных на участке между воздуховодом и газопровода. После этого устанавливают заглушки на штуцерах.

Если же во время опрессовки достичь стабильных показателей давления в системе не удалось, результат процедуры считают отрицательным. В этом случае выполняют техническое обследование системы, чтобы выявить недостатки и устранить их. После этого процедуру повторяют, чтобы убедиться в качестве проведённых работ.

Только после того, как в системе установится стабильное давление, опрессовку можно считать завершенной. Если проверка состояния системы оказалась неудовлетворительной, разрешение на подключение к магистрали не будет выдано. Причиной для отказа во вводе газопровода в эксплуатацию могут стать и нарушения, допущенные в ходе проведения опрессовки.

После того, как опрессовка завершена, давление внутри конструкции снижают до уровня атмосферного. Затем устанавливают необходимую арматуру и оборудование, после чего нужно еще 10 минут продержать систему под рабочим давлением. Для проверки герметичности в местах разъемных соединений на этом этапе используют мыльную эмульсию.

Для устранения выявленных дефектов, в соответствии с правилами, нужно сначала снизить давление в системе до атмосферного. Если после неудачной опрессовки были выполнены сварочные работы, следует проверить их качество физическими методами.

После выполнения опрессовочных работ выдается соответствующий акт, на основании которого специалисты газового хозяйства выполняют подключение к магистральному газопроводу

Процедуру регистрируют в журнале с оперативной документацией. По окончании проверки и опрессовки итоги работ отражаются в акте приема. Этот документ следует хранить вместе с другой технической документацией, относящейся к газопроводу. Кроме того, результаты опрессовки заносятся в строительный паспорт.

Обеспечение безопасности

Следующий этап выполняется силами приглашенной бригады. Прежде чем подключаться к газопроводу, нужно:

• составить схему углов подключения;
• выбрать способ врезки, рассчитать порядок и метод снижения давления, определить способы поддержки показателя на нужном уровне;
• рассчитать и отобрать нужное количество материалов, инструментов, спасательных и защитных средств;
• закрыть краны, задвижки, пробки на подключаемой трубе;
• запастись требуемым количеством воды, чтобы предупредить возгорание или пожар.

Перед врезкой выполняют контрольное тестирование труб, подключаемой системы и выводов воздуха.

Для чего это может понадобиться

На сегодняшний день уже невозможно представить свою жизнь без газа, а точнее без газопровода, который представляет собой специальное устройство, предназначенное для транспортировки и хранения природного топлива. Но в некоторых домах все еще нет этого вещества, поэтому многие люди решают сделать присоединение к сети и обеспечить свое жилище газом.

Проблема в том, что проводят врезку зачастую без отключения газа в магистрали. Из-за этого возникает множество нюансов, требующих работы специалистов, но многие люди решают сделать это самостоятельно, хотя знают, что это действие расценивается как нарушение закона.

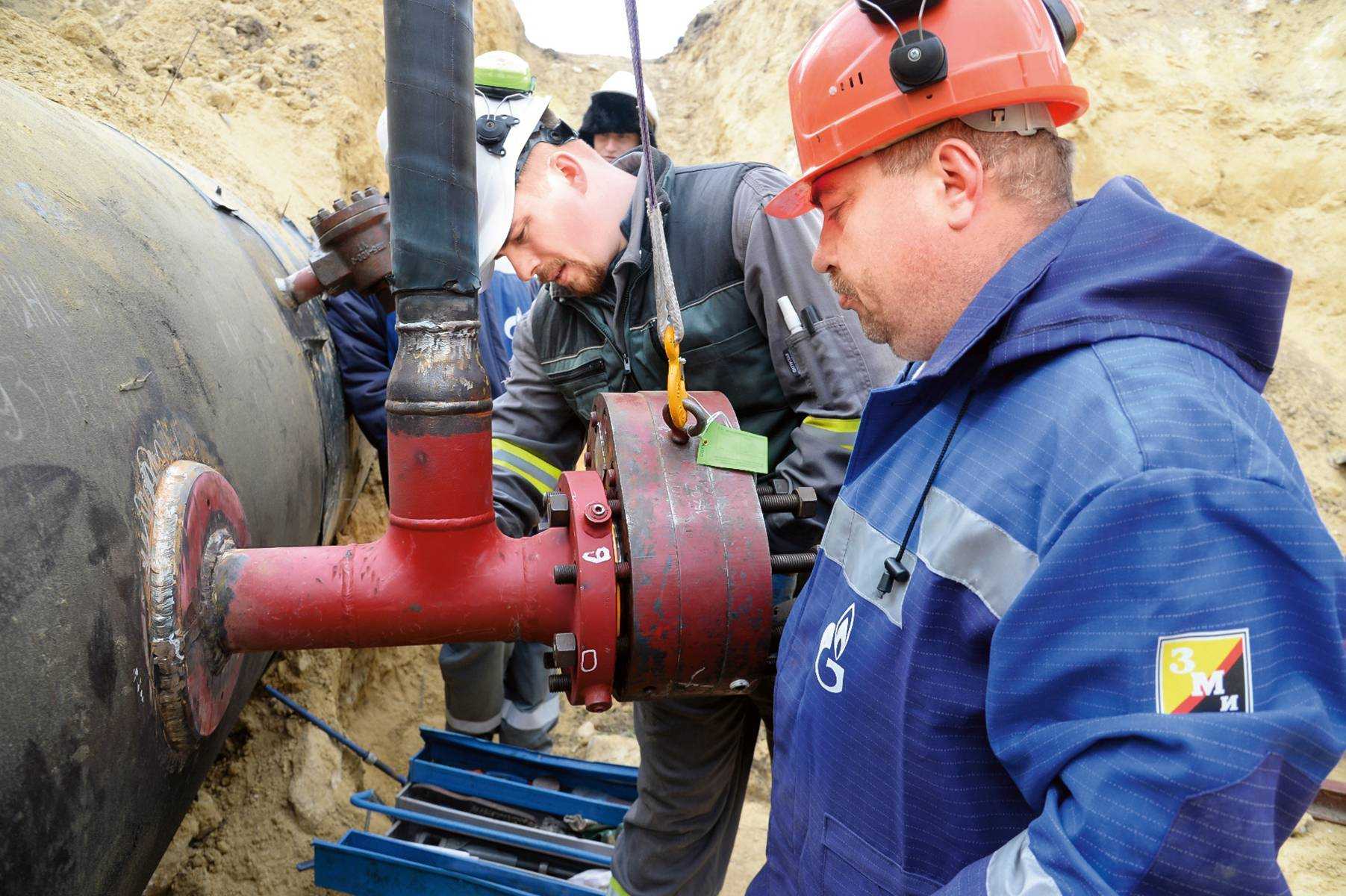

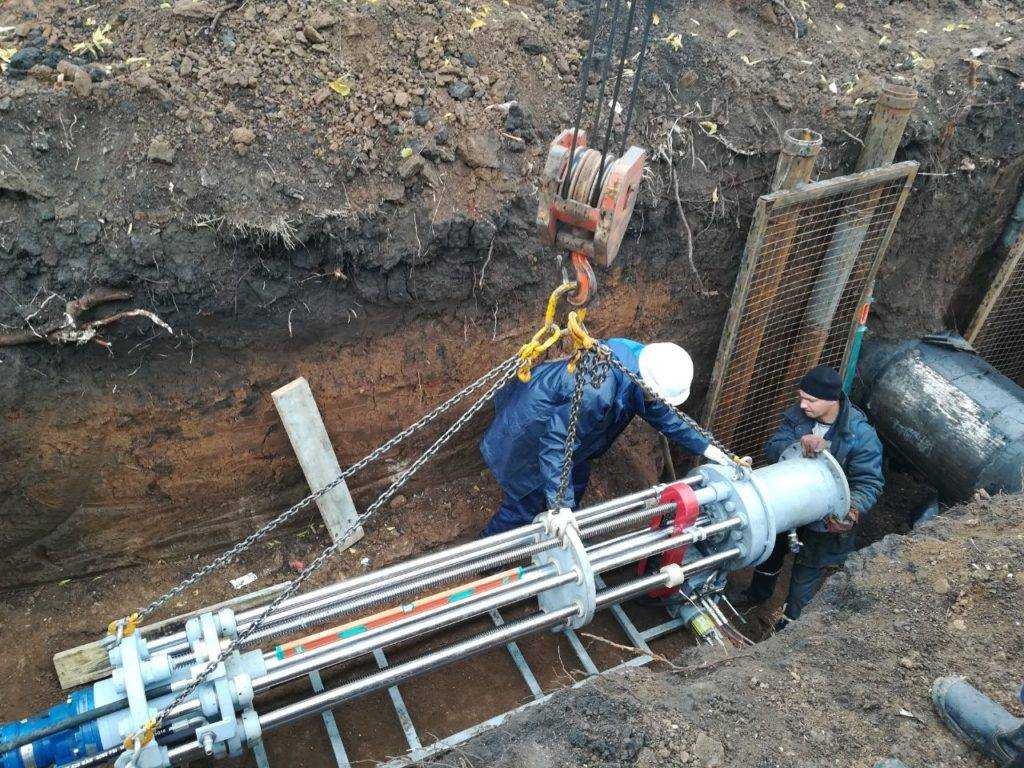

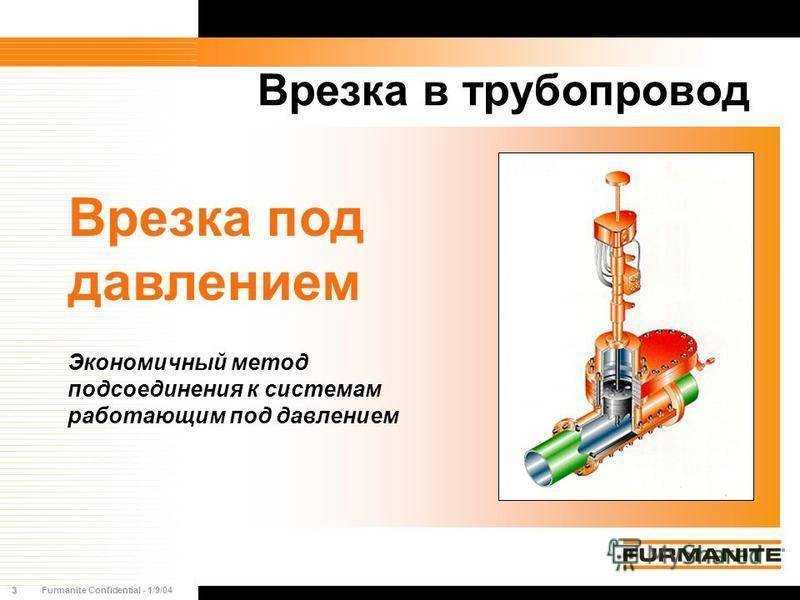

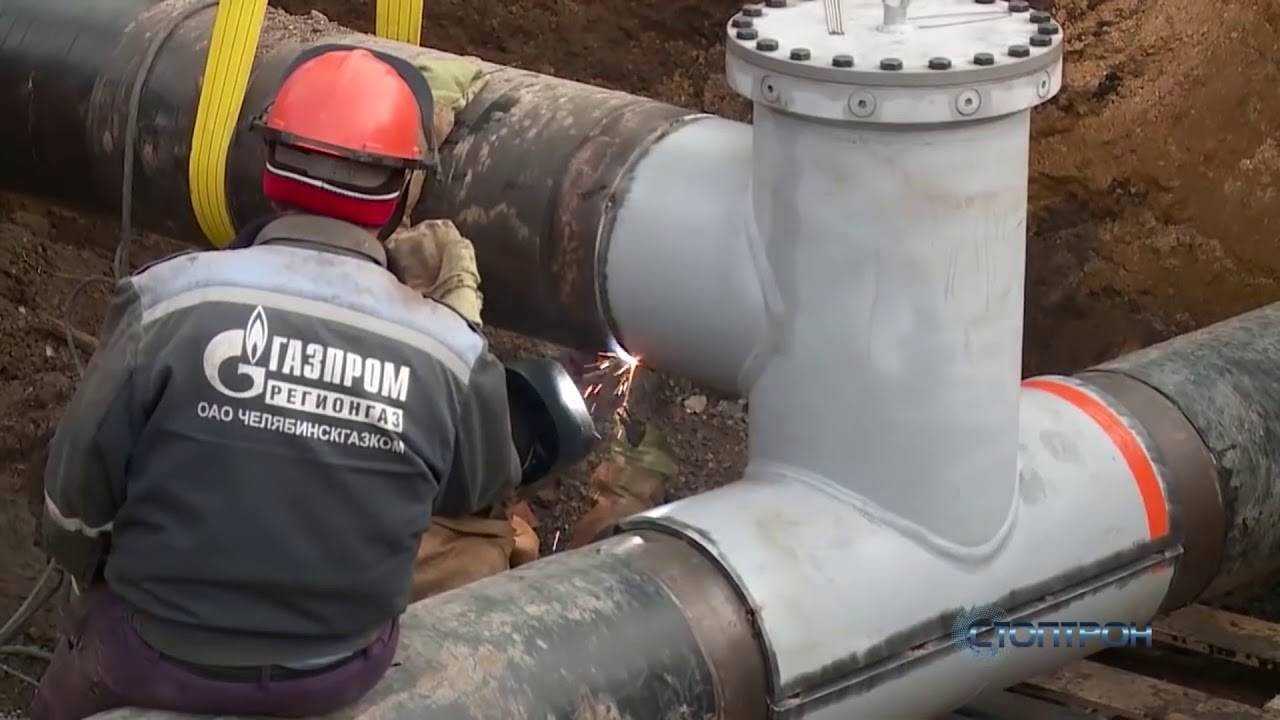

Начальный этап врезки под давлением в газопровод

Подготовительный этап включает не столько работы, сколько сбор документов и получение разрешений. Обычно врезка в действующий магистральный газопровод требуется при возведении нового частного дома.

Собственник подает в Горгаз следующие документы:

• проект системы газоснабжения – утвержденный;
• заявление – документ заверяет глава территориального отделения лично;
• паспорт и идентификационный код владельца постройки;
• разрешение на подключение – выдает отдел планирования архитектурного обустройства;
• техпаспорт на дом – можно подавать копию, подтвержденную нотариусом;
• фотография – снимок делают во время топографической съемки участка, на фото запечатлевают всю инфраструктуру: водопровод, теплосеть, канализацию; снимок заверяют работники газовой службы.

Если постройка еще не завершена, к пакету прилагают архитектурный проект здания и разрешение на его сооружение. Если общая площадь дома превышает 300 м², потребуется тепловой расчет здания, ситуационный план надела в масштабе 1:5000 и согласие соседей по участку на подключение к газопроводу. Последнее нужно, если часть сети придется прокладывать по их территории.

Помимо документов для разрешения на врезку под давлением в магистральный или городской газопровод нужны сведения об устанавливаемых газовых приборах: котле, газовой плите, газовом счетчике, бойлере. Нужно иметь на руках техпаспорта всех изделий, сертификаты, разрешение на их применение (их получают в городским управлении газового хозяйства), договоры на обслуживание и ремонт приборов.

Для горения топлива требуется достаточная подача воздуха и система, позволяющая избавиться от продуктов сгорания: вытяжки, дымоходы, вентканалов. Если постройка готова, собственнику нужно получить акт обследования вентиляционных и дымоходных систем. Если задание строится – проект вентиляции.

Квартира незаконно отключена от газа

Можно встретить и другую ситуацию, когда отключение газа в доме или квартире было произведено ошибочно, незаконно.

Возможно, длительное время новый дом не подключают к магистрали. Жильцы, которые пользуются исправным оборудованием, своевременно совершают оплату коммунальных услуг, должны реагировать на такие действия.

Если газ не подключают, куда жаловаться, чтобы решить проблему?

Прежде всего, нужно обратиться в компанию, поставляющую газ, написать заявление незаконном отключении. При отсутствии реакции можно пойти в прокуратуру, написать жалобу в Роспотребнадзор, в Жилищную Комиссию
.

Нормы и правила проведения опрессовки

Эксплуатационные нормы

Контрольная опрессовка внутренних газопроводов регламентируется ГОСТом Р 54983 2012. Общие правила едины для тестирования любой части контура под высоким и низким давлением.

1. Опрессовка газового оборудования и трубопровода воздухом выполняется до того, как линию врезают в центральную магистраль.
2. Для проверки во врезаемый участок газопровода закачивают воздух под давлением в 100 кПа и удерживают не менее 60 минут. Измеряют давление в контуре с манометром. Класс точности прибора должен быть менее 0,6.
3. Если контур герметичен, показатель избыточного давления сохраняется до окончания опрессовки. Если же манометр фиксирует снижение напора – в трубе есть утечка. Согласно СП 62.13330.2011 повторно опрессовку делают спустя полгода после контрольной.

В многоквартирном доме

Опресовку начинают после внешнего осмотра системы в пределах квартиры

Опрессовку внутридомового внутреннего газопровода выполняют после внешнего осмотра. После обслуживания газопровод проверяют на прочность. В контур закачивают воздух с давлением в 1 кгм/кв. см. Так проверяют трубопровод от выключателя на входе в дом или на лестничную площадку до кранов на отпусках к аппаратам. Сложный газопровод проверяют, разделив на отдельные участки.

Если в здании смонтированы газовые счетчики, при опрессовке их отключают, а участки соединяют перемычкой. Проверку начинают спустя 3 часа после подъема давления. Возможность утечки проверяют мыльным раствором. Если выявлены дефекты, комиссия их фиксирует.

Опрессовка газовых внутренних труб включает тест на плотность.

1. Газопровод наполняют воздухом под давлением в 400 мм вод ст. при работающих счетчиках и газовых аппаратах. Если счетчиков в контуре нет, воздух закачивают под давлением в 500 мм вод. ст. Система газоснабжения выдержала испытание, если в течение 5 минут снижение напора не превышает 20 мм вод. ст.
2. При подключении нового газового оборудования к уже действующему в многоквартирном здании газопроводу опрессовку осуществляют газом. Эмульсию наносят на все сорванные и резьбовые соединения, чтобы проверить их на герметичность.
3. Приборы автоматики проверяют только на плотность. Напор воздуха при опрессовке достигает 500 м вод. ст.

Подземный газопровод

Каждый участок линии подземного газопровода от заглушки до заглушки проверяют отдельно

Опрессовка подземного газопровода выполняется после установки в траншеи и полной или частичной засыпки – не менее чем на 20 см. Каждый участок линии, от заглушки до заглушки, проверяется отдельно.

1. Испытания начинают с закачки воздуха под испытательным напором. Выдерживают время, требуемое для выравнивания температур.
2. Замеры выполняют манометрами с классом точности 0,4 или 0,6.
3. Участок стальных и полиэтиленовых газопроводов опрессовывают отдельно.
4. Опрессовку подземных наружных газопроводов, уложенных в футляры, осуществляют трижды. В первый раз сразу после сварки и до укладки. Затем после засыпки в траншее и, наконец, вместе со всем газопроводом.
5. Проверку многослойных труб выполняют в 2 этапа. Сначала испытывают на прочность, закачивая воздух на 10 минут с давлением в 0,1 МПа, а затем тестируют на герметичность под давлением в 0,015 МПа.

Испытание специальных технических устройств осуществляют по стандартам для линий с таким же давлением.

Внутренний газопровод низкого давления

Мановакуумметр

Опрессовку оборудования и внутреннего газопровода выполняют воздушной смесью под давлением в 1000 мм вод. ст. Обследуемый участок – от главного крана до отключателя перед горелками. Тестирование длится 1 час. За это время допускается снижение давления на 60 мм вод. ст.

Опрессовка в многоквартирном доме включает осмотр и проверку бытового оборудования.

1. К форсунке газовой плиты подключат мановакуумметр и любое приспособление с переменным объемом. С его помощью создают избыточное давление до 5 кПа.
2. Открывают кран проверяемой горелки и наполняют резервуар газом.
3. Закрывают кран на газовой трубе. Из емкости выдавливают газ, чтобы создать давление.
4. Кран горелки закрывают и проверяют мановакуумметром герметичность: за 5 минут давление может снизиться не более, чем на 0,3 кПа.
5. Если напор падает быстрее, есть утечка. Ее обнаруживают, нанеся мыльный раствор на стыки и резьбовые соединения. После того как утечка обнаружена, поворачивают вентиль на горелке, чтобы давление газа на ней упало. Затем зажигают одну из горелок, аккуратно выдавливают газ из емкости и отсоединяют манометр и приспособление.

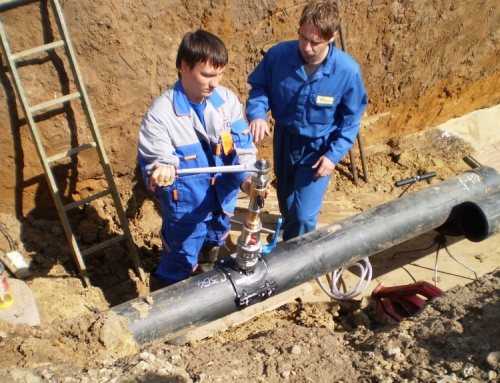

Мой способ проведения врезки – инструкция мастера

Как и в любом деле, присоединение к газопроводу должно осуществляться с подготовительного этапа. Если вы предпочли подключить новую трубу собственноручно, то нужно приобрести необходимые материалы и приступить к работе:

1. Очистка поверхности для работы от мусора и краски.
2. Сделать разметку там, где вы планируете соединения и проделывания отверстий.
3. Обработка. Это касается скважин, щели которых следует обмазать глиной, чтобы избежать опасности горения или воспламенения.

   После этого требуется сделать заглушку, смешав глину и асбест, и закрыть все обработанные отверстия и охладить их.

4. Монтаж. После охлаждения, достать заглушку и изъять из конструкции часть вырезанной трубы. Далее в отверстие помещаем деревянные и резиновые диски, которые называются отключающим устройством.
5. Установление патрубка. После закрытия щели отключающим устройством, самое время для создания главного отверстия для новой трубы. Выполняем его и устанавливаем патрубок, завариваем стыки с двух сторон и закрываем задвижку.
6. Закрытие отверстия. Следует удалить весь лишний металл и вставить его на свое место, которое после этого нужно обработать глиной и заварить.
7. Присоединение. Щель необходимо проверить, не пропускает ли она газ (используя мыло). Если нет, то смело ставим новую трубу и готово.

Естественно, процесс врезки очень тяжелый и трудоемкий, поэтому лучше доверить его профессионалам. Однако владея теорией и знанием практических нюансов, а также разрешением, можно присоединиться к газопроводу самостоятельно.

Причины самовольного подключения

• Потребителю сложно обеспечить себе нормальные условия проживания в квартире, тем более с газовой колонкой, если у него отключен газ за долги. Но вместо того, чтобы после отключения системы собрать средства, погасить задолженность и официально пригласить специалистов для подключения газового оборудования, должник решается на правонарушение.
• Самостоятельно также могут врезаться в сеть и владельцы частных домов, производственных помещений, которые еще не получили разрешение на официальное подключение.

Самовольная врезка должника – это не просто кража ресурса из газопровода. Она подвергает опасности его соседей, ведь при неправильном подключении возможна утечка газа.

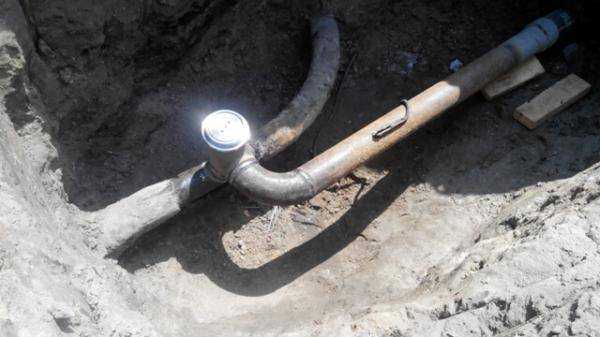

Соединение системы частного дома с газопроводной магистралью

Для того, чтобы сделать врезку в магистраль, вам предстоит выполнить следующие мероприятия:

• удалить с места предполагаемого соединения мусор, ржавчину, краску;
• провести разметку. Там, где будет врезка, поставьте отметки.

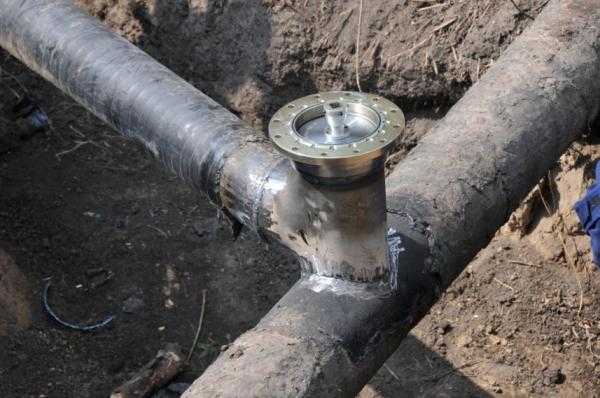

• проделать отверстия. При тавровом способе – два, при катушечном – одно;
• обработать щели глиной. Причём начинайте это делать, ещё проводя рассекание поверхности. Так вы минимизируете риск воспламенения/горения газа. Готовые отверстия как можно быстрее закройте сделанной из глины и асбеста специальной заглушкой. Охладите обработанные поверхности;
• установить отключающее приспособление. Его монтаж выполняется после полного охлаждения металла таким образом: откройте заглушку и извлеките фрагмент вырезанной трубы. Затем поместите в образовавшуюся щель отключающее устройство. Выглядит оно в виде торбочек из вязкой глины, а также набора дисков из резины и дерева. При использовании таврового способа будет две щели.
• установить патрубок. Через него будет подключаться газовая труба частного дома к основной магистрали. Прежде, чем проделать в заглушке дыру и смонтировать патрубок, убедитесь в правильности диаметров: вполне возможно, что ранее выполненную разметку придётся подкорректировать. Если необходимости в этом не будет, проделайте дыру, установите патрубок, заварите стыки и закройте размещённую на патрубке задвижку;
• заделать отверстия и приварить новую трубу. Прежде всего, удалите остатки металла, которые появились во время проделывания основной щели. Затем состыкуйте трубу с патрубком, обработайте глиной и заварите. Проверьте с помощью мыльного раствора герметичность сварочного шва.

Готовые стыки труб проверяют на утечку при помощи мыльной пены

Если утечки не будут зафиксированы, приступайте к выполнению заключительных работ. Под таковыми подразумевается засыпка траншеи. Несмотря на кажущуюся простоту, её проведение также регламентируется нормативными документами. В них, в частности, оговорено, что:

1. Вокруг узла врезки, трубы и шарового крана насыпается мягкий грунт слоем, толщина которого должна превышать 20 сантиметров, после чего производится его уплотнение.
2. При окончательной засыпке грунта в траншею и котлован бульдозером наезд такой тяжёлой техники на наземную часть шарового крана, узел врезки и сами трубы должен быть исключён.

По окончании строительства необходимо заключить договор с региональной газовой службой на поставку голубого топлива, а также на аварийно-диспетчерское и техническое обслуживание. Газопровод принимает представитель этой же организации. Пусконаладочные работы в обязательном порядке завершаются составлением двустороннего акта с последующей пломбировкой аппаратуры контроля.
