Как сделать вентиляцию в частном доме из пластиковых канализационных труб: фото и устройство

Нужна ли вентиляция холодного чердака

Никакая герметизация дома не может полностью изолировать поступления пара из жилища на чердак. По закону термодинамики теплый воздух поднимается наверх, и пар находит выход в любом случае. Перекрытия в основном состоят из дерева. На деревянных поверхностях при накоплении влаги образуется естественная среда для развития различных губительных микроорганизмов, плесени. Появляются неприятные затхлые запахи, ощущение сырости. Создается нездоровый микроклимат помещения в целом.

Перепады температур способствуют постоянному конденсату и, если отсутствует вентиляция холодного чердака, происходит быстрый износ конструкции.

Причины появления конденсата:

• отсутствие хорошей вентиляции;
• нарушение теплоизоляция крыши;
• недостаточная гидроизоляция;
• нехватка вентиляционных каналов;
• брак в строительных материалах.

Вентиляция, выполненная согласно техническим правилам, бережет строение от повреждений.

Холодный чердак – нежилое помещение под крышей строения без декоративной отделки

Вопрос вентилирования важно решать в период создания проекта дома, при планировании особенностей конфигурации кровли

Экскурс в историю: причины проблемы

Владельцы домов старой постройки, где давно не было капитального ремонта, практически не знают проблем с вентилированием жилого помещения, в то время как у владельцев новостроек данный вопрос стоит особенно остро. Возникает вопрос, в чем же причина данной тенденции, ведь новые дома, казалось бы, строятся в соответствии со всеми существующими требованиями, однако вентиляционная система в них зачастую неидеальна. Как правило, в частных домах старой постройки, где еще не поменяли окна на пластиковые, проблем с вентиляцией, действительно, нет. Небольшой вентиляционной трубы на кухне для вывода углекислого газа вполне достаточно, чтобы в доме всегда воздух был свежим. Это возможно благодаря строительным материалам, которые использовались раньше, и деревянным окнам, которые все же пропускают достаточное количество воздуха, обеспечивая его естественный ток по всему помещению.

Устройство вытяжной вентиляции.

В домах новой постройки используются современные «недышащие» материалы и пластиковые окна, которые хоть и являются более долговечными, однако полностью блокируют воздушный ток. После капитального ремонта дома старой постройки нередки проблемы с вентиляцией. Плохая вентиляция в доме провоцирует проблемы со здоровьем у владельцев, приводит к скоплению углекислого газа. Такие явления, как повышенная влажность в жилом помещении, образование плесени на стенах, – это основные явления, которые можно наблюдать при плохой вентиляции. Многие эксперты в области строительства приходят к выводу, что именно эпоха пластиковых окон породила недостаток свежего воздуха в жилых частных домах.

Расчет воздуховодов

Обеспечение безопасной эксплуатации системы

Еще на этапе проектирования следует продумать возможность свободного доступа ко всем технологическим и функциональным узлам вентиляционного канала. Точки соединения, крепления, переходные участки и рабочее оборудование должны быть открыты для возможности оперативного ремонта. Нарушение герметизации – наиболее опасное явление при эксплуатации таких систем. Вывод в жилые помещения газов от сточных вод опасен для здоровья, поэтому устранять неисправность следует как можно быстрее.

Примерно раз в полгода в регулярном режиме проводится диагностика вентиляционной системы канализации, при которой оценивается техническое состояние коммуникаций от нижней точки соединения до выходной части наружу. Для сложных и производительных систем, работающих с большими объемами, желательно установить и климатическую автоматику. К ней подключаются и датчики контроля воздушной среды в местах прохождения фановой трубы.

Прямоугольные и круглые вентиляционные трубы

необычная труба овального сечения экономит место и лишена недостатков прямоугольных труб

Воздуховоды могут быть круглого или прямоугольного сечения. Круглые и прямоугольные вентиляционные трубы используются в приточной и вытяжной вентиляции с принудительной или естественной тягой. Существует 22 стандартных сечения круглых труб от 100 до 2000 мм. Трубы с внешними диаметрами более 500 мм относятся к категории крупных. Разрешено прокладывать прямые участки магистралей продолжительностью от 2,5 до 6 метров.

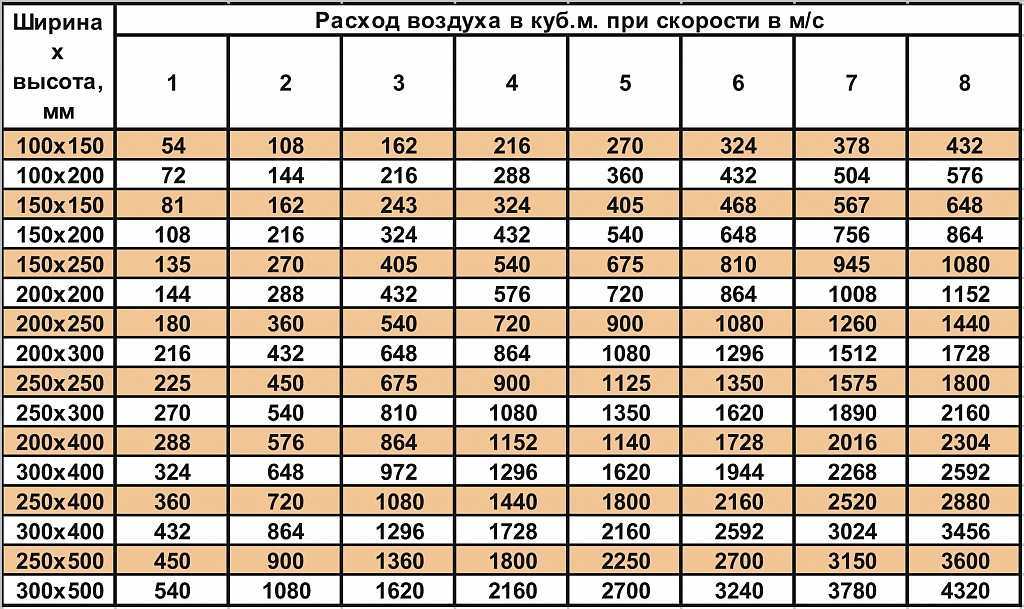

Трубы прямоугольного сечения производятся стандартных сечений от 100х150 мм до 1600х2000 мм с шагом 50 мм. Прямые участки магистралей могут быть не более 2,5 м длиной. Для соединения отрезков между собой, поворотов и разветвлений выпускаются фасонные элементы вентиляции соответствующих диаметров и форм.

Форма сечения подбирается в зависимости от размеров и назначения помещения. Так, в небольших комнатах с низкими потолками менее заметными будут плоские прямоугольные вентиляционные трубы. Хотя по аэродинамическим свойствам они значительно уступают круглым. Объясняется это тем, что углы создают сопротивление, увеличивают шум и снижают скорость движения воздуха. Поэтому прямоугольные трубы в вентиляции жилых помещений дополнительно изолируют.

Организация вентиляции с выходом в стену

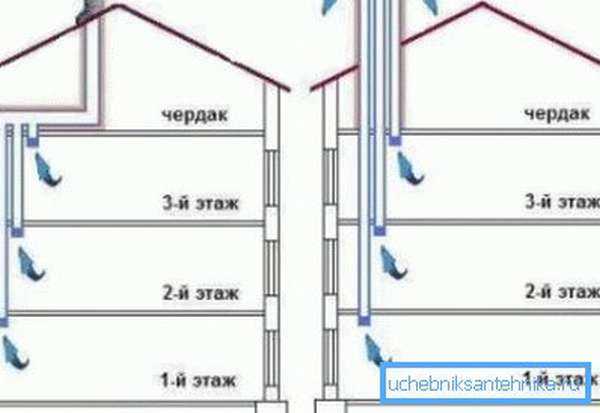

Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.

Естественная вытяжка

Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.

Установки принудительного действия

По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.

Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.

Комбинированное устройство вентиляции

Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.

Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.

Какой вариант лучше

Аргументы в пользу естественной и комбинированной вентиляции:

1. Приемлемые финансовые затраты на установку и эксплуатацию.
2. Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше – около 500 Вт на комнату.
3. Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
4. Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
5. Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.

И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:

Пластиковые трубы – надежно, просто и легко

Многие специалисты единогласно считают, что вытяжные трубы для вентиляции в частном доме при самостоятельном монтаже должны быть пластиковыми. Существует несколько видов полимеров для изготовления труб такого типа. Особой популярностью пользуются ПВХ или поливинилхлоридные трубы для вентиляции. Они обладают массой выгодных преимуществ перед другими, что и объясняет большой на них спрос:

• ценовая политика: дешевле, чем металлические;
• простота монтажа: не требуют использования специальных крепежных устройств, монтируются чаще всего с помощью определенных приспособлений собственной конструкции;
• ПВХ трубы имеют широкий диапазон размеров, что позволит собрать из составных частей конструкцию любой сложности;
• хорошо пропускают движущийся по ним воздух, так как имеют гладкую внутреннюю поверхность;
• шумоизоляционные;
• имеют приятный внешний вид и могут использоваться уже после окончания отделки помещений;
• маленький вес, что дает возможность не так прочно крепить всю систему;
• долгий срок службы.

Выбор необходимой конструкции

Приобретая трубы для вентиляции , нужно учитывать то, что они должны иметь диаметр меньший, чем отверстие самой вытяжки. Если пренебречь этим правилом, то уровень шума при работе такой системы будет гораздо выше, а также увеличится нагрузка на мотор и вследствие этого продуктивность работы системы снизится.

Стоит учесть и то, что 1 поворот трубы для вытяжки на 90° снижает функциональные характеристики системы на 10%. Если сгиб превышает размер прямого угла, то это может повлечь за собой полный сбой в работе конструкции из-за того, что будет нарушен отток воздуха.

Чтобы справиться с обратной тягой, в конструкции предусматривается установка  клапана, который регулирует поток воздуха и предотвращает его циркуляцию в противоположном направлении. Для обеспечения правильной работы поворотная ось монтируется в вертикальной плоскости.  Отвод воздуха, как правило, производится через крышу или стену. Разрешается применять комбинированную решётку, в которой есть отверстия для обычного вентилирования.

По техническим правилам оптимальная длина воздуховода — 3 м. Каждый последующий метр снижает работоспособность конструкции на 10–15%.

Выход вентканала должен располагаться вертикально, для этого трубу часто выводят через крышу

Аэраторы для вентиляции

Аэратор — разновидность продухов, которые устанавливаются на крыше. Представляет собой трубу, накрытую шляпкой. Устройство позволяет удалить застоявшийся воздух, воду, пар, создавая качественную вентиляцию на чердачном помещении частного дома.

Конструкция крепится на скатах кровли, где воздушная циркуляция происходит за счет возникающей разности давления и температуры, позволяя отказаться от коньковых продухов. Устройства могут быть точечными и непрерывными. Первые оснащаются вентиляторами, что гарантирует качественную воздушную циркуляцию. По внешнему виду они похожи на гриб. Непрерывные модели — это пластинка с отверстиями, располагающаяся вдоль конька. За счет того, что она закрыта сверху крышкой, оборудование почти незаметно. Обеспечивает передвижение воздушных масс за счет значительной площади отверстий.

Кровельный аэратор

Аэраторы используются только в тех местах, где имеются карнизные продухи. Есть и иные требования к монтажу:

• от дымоотвода выдерживается дистанция не менее 35 см;
• подойдет только для скатов с наклоном 15°…45°C;
• устройство выступает над крышей на 30 см.

Особенности определения длины вентиляционных труб

Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.

Расчет по таблице

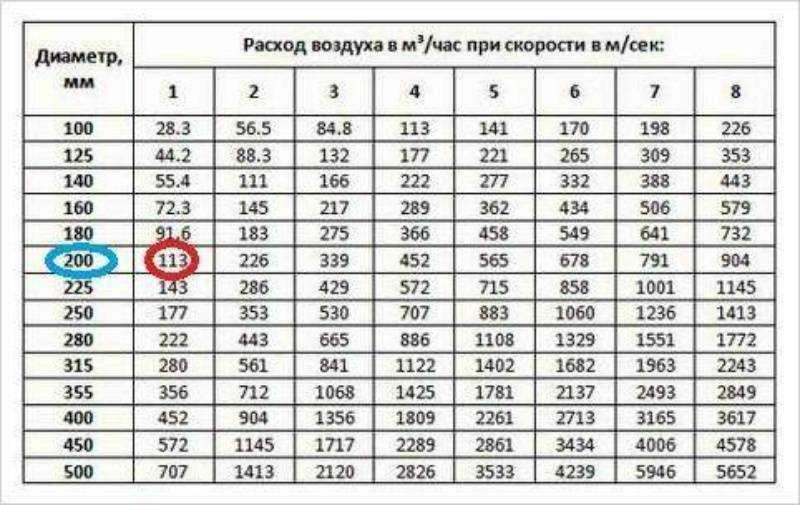

Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.

Подбор высоты трубы вентиляции по таблице

При этом нужно учитывать:

• Если вентиляционная труба находится рядом с , то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
• При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
• Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

Расположение вентиляционных труб относительно конька крыши

При выборе трубы для сооружения вентиляции и определения ее месторасположения необходимо предусмотреть достаточное сопротивление ветру. Она должна выдерживать шторм в 10 баллов, что составляет 40-60 кг на 1 м 2 поверхности.

Использование программного обеспечения

Пример расчета естественной вентиляции с помощью специальных программ

Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

• среднюю температуру внутри и снаружи;
• геометрическую форму воздуховодов;
• шероховатость внутренней поверхности, которая зависит от материала труб;
• сопротивление движению воздуха.

Система вентиляции с трубами круглого сечения

В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.

В процессе расчета параметров вентиляционной трубы следует обращать внимание и на локальное сопротивление при циркуляции воздуха. Оно может возникать из-за наличия сеток, решеток, отводов и других особенностей конструкции

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.

В статье приведена адаптированная методика расчёта автономной системы приточно-вытяжной вентиляции на примере 3-х комнатной квартиры. Вы узнаете о том, как вычислить пиковые значения пропускной способности и узнаете, как правильно подобрать оборудование исходя из потребностей квартиры.

Как и любая работа, связанная с установкой инженерного оборудования, монтаж вентиляции состоит из нескольких этапов. Рассмотрим их на примере трехкомнатной квартиры.

Нужно ли утеплять вентиляционную трубу на крыше

Утепление необходимо для избавления от самого главного бича труб – конденсата. Неутепленная труба обречена постоянно покрываться влагой на внутренней поверхности вентканала. Стекающий конденсат будет обязательно просачиваться через стыки и пропитывать стены и перекрытия. Последствия: сырые стены и потолки, плесень, обрушение штукатурки и т.д.

Главный вопрос: зачем?

На саму трубу конденсат оказывает воздействие в зависимости от материала, из которого она изготовлена:

Другая опасность, грозящая зданию из-за конденсата в вентканалах – намерзание инея за пределами теплого помещения. Если морозы крепкие и длительные, только из-за этого явления просвет в вентканале может сузиться до нуля.

Появляется конденсат по двум причинам:

1. Насыщение воздуха в жилом помещении парами воды из-за текущих занятий: приготовления пищи, стирки, а также от дыхания. Бытовая техника при работе также может являться источником паров воды: утюги, микроволновые печи, увлажнители воздуха и т.д.
2. На производстве оборудование может являться постоянным источником паров воды, поступающих в вентиляционные каналы.

Количество пара, который может постоянно находиться в воздухе, прямо зависит от температуры. Чем выше температура воздуха, тем больше пара в нем может быть. Перемена температуры даже незначительно приводит к уменьшению способности воздуха удерживать в себе воду в парообразном состоянии, вот почему при охлаждении воздуха на выходе вентканала обязательно осаживается конденсат.

Где надо утеплять?

Ответ прост: там, где происходит перепад температуры. Когда вентиляционная труба проходит сквозь капитальную стенку здания, отверстие отделывается теплоизоляцией, а сама труба утепляется до самого рефлектора. Например, при выводе вентиляционной трубы частного дома через неотапливаемый чердак на крышу, утеплять необходимо точку прохождения через потолок самого верхнего этажа, а саму трубу до ее выхода на кровлю.

Там, где температура стенок вентканала меняется происходит выпадение конденсата. Эта точка называется также «точкой росы». Именно от нее и укладывается утепление. Расчет положения этой точки – первый этап в проектировании утепления.

Несколько иначе дело обстоит с приточной вентиляцией. Количество выпадающего на ее наружных стенках приточного вентканала находится в прямой зависимости от длины вентиляционного канала и особенностей его монтажа. Здесь может потребоваться утепление не только труб, но и клапанов.

Следует отметить, что утепленные клапаны требуются, главным образом, в очень просторных помещениях (офисах, складах, производственных цехах).

Внешне он выглядит как регулируемые жалюзи, способные ограничить воздушный поток и увеличить температуру подаваемого воздуха при помощи трубчатых нагревателей.

Регулировать скорость подачи воздуха через клапан возможно ручным способом при помощи специальных рычагов, либо посредством простой электроприводной системы. Типичный пример технических характеристик такого клапана: сечение до 3,5 кв.м. и мощность обогревающих ТЭНов – до 8 кВт. При этом при столь большой площади сечения ТЭНы не смогу сколько-нибудь заметно изменить температуру подаваемого воздуха, их задача иная: нагреть створки клапана, чтобы предотвратить их обледенение и аварию.

С помощью таблицы легко определить при расчетной температуре воздуха внутри помещения и известной средней величине влажности воздуха, где именно будет находиться «точка росы». Там, где стенка воздуховода охладится до указанной в таблице температуры.

Монтаж

В каких местах нужно утеплять трубы?

места для утепления труб вентиляции

Утепление всегда остаётся обязательным для поверхности воздуховода вне отапливаемого объёма. Это особенно касается таких объектов, как холодный чердак и крыша. Работы не требуется проводить при прохождении через мансарды и отапливаемые вторые этажи. Такие компоненты предполагают изоляцию внутри помещений с отоплением:

1. Трубы, по которым воздух идёт к приборам.
2. Фановые установки.
3. Воздуховоды приточной вентиляции.

Действие обязательно для буферных зон, к которым относят:

• Котельные.
• Кладовые помещения.
• Подвалы.
• Вспомогательные объекты.

Крыша и вентиляционная система

Многие желающие провести вентиляционную систему сталкиваются с некоторыми проблемами, связанными с правильностью расположения вытяжных труб на крыше. Нужно помнить, что, перед тем как начать долбить шифер на крыше, нужно составить четкий план вентиляции всего дома, основываясь на планировке и площади дома. Нужно отметить для себя, какое количество вводов должно быть в вытяжных трубах на крыше. Для формирования вытяжки на крыше нужна специальная труба. Лучше всего подойдут специальные трубы для вентиляции или, в крайнем случае, трубы из нержавеющей стали. Перед установкой вертикальной трубы на крыше дома необходимо сделать все необходимые отверстия, для того чтобы в дальнейшем упростить процесс подсоединения вентиляционных каналов.

Все места примыкания вытяжной трубы к другим поверхностям необходимо герметизировать, причем для этого можно использовать любой герметик и даже цементный раствор. Продолжать работы по монтажу вентиляционной системы можно только после того, как герметик застынет и труба будет полностью зафиксирована в одном положении. Вытяжные трубы должны стоять прямо, без крена, так как в противном случае велика вероятность образования большого количества конденсата при оседании водяных паров на внутренней стороне трубы.

Определенные параметры качественных воздуховодов

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды. Они обязаны соответствовать определенным требованиям. К таким параметрам относятся: герметичность, способность удержать давление воздуха, просчитанное по проекту, способность обеспечить свободное прохождение воздушных масс по ним, возможность поддерживать необходимую теплоизоляцию.

Статья по теме:

Две основные характеристики лежат в основе классификации труб: форма сечения и материал, из которого они могут быть изготовлены. В любом многоэтажном или частном доме установлены воздуховоды прямоугольного или круглого сечения. Вытяжная и приточная вентиляции обеспечиваются трубами, диаметр сечения которых может находиться в довольно широком диапазоне. Для круглых – от 100 до 2000 мм, для прямоугольных – от 100х150 мм до 1600х2000 мм. Форма сечения подбирается по нескольким важным параметрам, которые обязаны подходить по размерам и назначению помещения. Основные материалы, из которых изготавливают трубы для вентиляции – это металл и пластик. Отметить какой-нибудь из них как лучший – нельзя. Именно поэтому на рынке в достаточном ассортименте представлены оба вида.

Сэндвич-трубы

Это крайне специализированная разновидность, которая применяется при монтаже дымоходов и имеет в своём составе изоляцию. Такое изделие является двумя трубами, расположенными послойно. Промежуток между ними заполнен термостойким изоляционным материалом.

Чтобы упростить установку вентиляционного канала с теплоизоляцией, можно применить сендвич-трубу

Сэндвич-трубы производят из нержавеющей стали, которая имеет увеличенные показатели прочности и термоустойчивости. Их делают на сварных соединениях, а между собой детали могут собираться при помощи замков. Возможен вариант, в котором труба производится из других материалов (например, из оцинкованной стали). Но такие модели менее надёжны.

«Сендвичи» целесообразно применять при монтаже наружной вентиляционной системы, которая согласно техническому регламенту должна быть оснащена изоляцией. Объединение этих деталей происходит раструбным методом. Цена на такие трубы достаточно высока, однако она полностью оправдана их качеством и функциональностью.

Основные элементы вентиляционных систем

Любая система для обеспечения помещения воздухом включает в себя такие части:

Вентиляционный воздуховод. Выбор их, как правило, зависит от необходимого сечения и размеров. В качестве вытяжки можно использовать профильную трубу, потому что она проста в установке. Популярностью пользуются прямоугольные воздуховоды следующих размеров: 60х120 мм и 60х204 мм.

Соединители. Встречается равноценный тип и переходной. Переходной соединитель применяют в случае, если нужно объединить две трубы разных размеров.

Повороты. Этот элемент используют для смены направления воздуховода в одной из плоскостей.

Сборка и монтаж системы вентиляции подразумевает применение дополнительных деталей — уголков, поворотов, креплений и прочих элементов

Тройники. Включают в себя три выхода для вентиляционных элементов. Используются для создания ответвления конструкции.

Крепёжные элементы. Применяются при монтаже системы для крепления труб.

Обратный клапан. Устройство, которое выполняет регуляторную функцию. Воздух, благодаря обратному клапану, перемещается в нужном направлении. Как правило, используется при выключенном вентиляторе в принудительных системах.

Помимо этого, существует множество вспомогательных элементов, которыми производится соединение труб с разными размерами сечения и формами. Дополнительные детали выбирают, ориентируясь на размеры основных составляющих вентиляции. Они упрощают монтаж и делают его более быстрым.

В заключение

Вентиляция в частном доме – очень важный элемент, от которого зависит то, насколько комфортно будет в самом помещении

Поэтому к ее организации нужно подходить внимательно, обращая особое внимание на один из основных элементов всей конструкции – вентиляционные трубы. Выбор изделия конкретной формы и типа зависит от множества факторов, но для большинства частных домов отлично подойдут пластиковые или оцинкованные трубы

Лучше остановить свой выбор на прямоугольном сечении, но и круглые трубы будут более чем уместны.
