Как сделать дымоход из стальной трубы своими руками: устройство, монтаж сэндвич-конструкции, инструкция с фото и видео

Конструкция дымохода

Самым простым способом устройства стального дымохода является прямая конструкция. Она подразумевает вывод дымохода через крышу.

Этот вариант установки является самым дешевым, однако является и самым пожароопасным. К недостаткам также относят необходимость прорезать кровлю и занимать полезную площадь в помещении.

Пристяжной или внешней способ установки дымохода является наиболее прогрессивным.

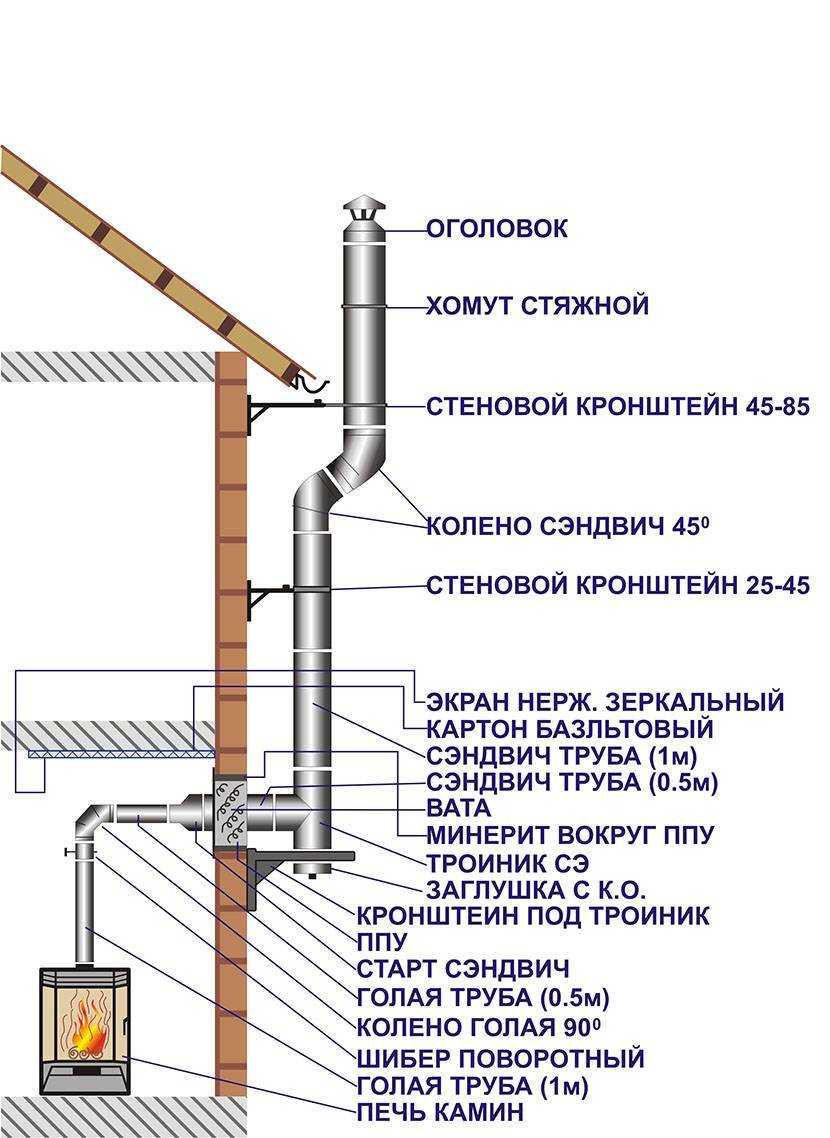

Он заключается в выведении трубы через отверстие в стене здания. Дымоход идет по внешней стороне стены, и крепиться к ней с помощью кронштейнов.

Это способ чуть дороже, нежели прямой дымоход, однако он более удобен в обслуживании и является менее пожароопасным.

В процессе строительства нового здания труба может быть замурована в стену.

Многофункциональное изделие: дымоход из нержавеющей стали

Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.

Достоинства дымовой трубы из нержавейки

Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:

длительная эксплуатация,
безукоризненная прочность стенок,
простота монтажа,
безопасность и увеличенная прочность,
приемлемая цена.

Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.

Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус

Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.

Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.

Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала

Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.

Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов

Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.

Описание дымохода из нержавеющей стали

Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.

Виды труб из нержавейки

Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:

однослойное стальное изделие,

Самый простой дымоход состоит из нескольких одностенных труб

Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки

Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель

Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.

От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.

Дымоход из однослойной нержавеющей стали требует тщательного утепления дома

О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.

Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома

Гофрированная нержавеющая труба

На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.

Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала

Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.

Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.

Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы

Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.

Виды и конструкции дымохода из нержавейки

В зависимости от количества контуров дымоходные каналы подразделяются на:

одноконтурные (одностенные).

Толщина стали одноконтурной дымовой трубы варьируется в диапазоне от 0,6 до 2 мм, при этом выбор необходимой толщины предопределяется типом теплогенератора (точнее видом топлива, на котором он работает). Самый доступный вариант для самостоятельной сборки, однако применение одностенных дымоходов возможно исключительно при расположении дымоотводящего контура внутри дома.

Дымоходные сэндвич-трубы состоят из пары труб разного сечения, вставленных одна в другую, с теплоизоляционной прослойкой. Функцию утеплителя выполняют негорючие материалы: вермикулит, базальтовая минеральная (каменная) или керамическая вата. Выполненная в заводских условиях теплоизоляция ощутимо облегчает сборку конструкции, т.к. отпадает потребность в возведении дополнительного защитного кожуха, а также равномерно защищает контур от воздействия минусовых температур при выносе печной трубы из помещения.

По типу исполнения дымоходы бывают:

гибкими (гофрированными).

Гофро-трубы идеально подходят для обустройства криволинейных проходов, безупречно подстраиваясь под любой изгиб. Это позволяет использовать гофрированные дымоходы из нержавеющей стали в домах с балочными и наклонными перекрытиями. Внутренняя же поверхность гофро-дымоходов характеризуется минимальным коэффициентом шероховатости, предотвращающим отложение копоти и сажи.

Спиралевидные гибкие стенки существенно упрощают сбор конструкции и удешевляют её стоимость, т.к. позволяют обходиться без специальных поворотных элементов.

жёсткими (модульными).

Жёсткие дымоходные трубы обеспечивают отменную устойчивость дымохода при минимальном использовании дополнительных крепёжных кронштейнов. Многообразие фитинговых деталей (поворотов, тройников и пр.) позволяют задать контуру нужное направление. Сборка же осуществляется по типу конструктора, когда один элемент крепится к другому.

По форме сечения дымоходные трубы из нержавейки выпускаются:

круглыми,
овальными,
прямоугольными и т.д.

В зависимости от типа конструктивного решения дымоходы из нержавейки подразделяются на:

внутренние, монтируемые внутри дома, и внешние, устанавливаемые с наружной стороны здания. При размещении магистрали в доме, дымовые трубы дополнительно выполняют функцию радиатора.
прямолинейные и изогнутые.

Кроме того дымоходные трубы различаются габаритными размерами: внутренним и наружным диаметром, толщиной стали, весом.

Виды материалов

Стальные дымоходы делаются из чёрной стали, из низколегированной стали и оцинкованного железа

Чёрная сталь

Это простая, без добавок для легирования, углеродистая сталь. Достоинства:

Самая дешёвая
Мало загрязняется сажей и легко чистится
По монтажным качествам — в точности, как стальная
Не требует фундамента для установки.

Недостатки:

Большая теплопроводность ведет к тому, что газы стремительно остывают и образуется много конденсата, который обязательно приходится отводить
Трубы сильно нагреваются, поэтому требуют специальных конструкций в местах прохождения через стены и крышу
Невозможно сделать наружный дымоход из-за отсутствия теплоизоляции
По долговечности сильно уступает стальной трубе (срок службы — всего около пяти лет), так как подвержена сильной коррозии
Отличается невысокой жаропрочностью — при высокотемпературных топочных газах быстро выгорает.

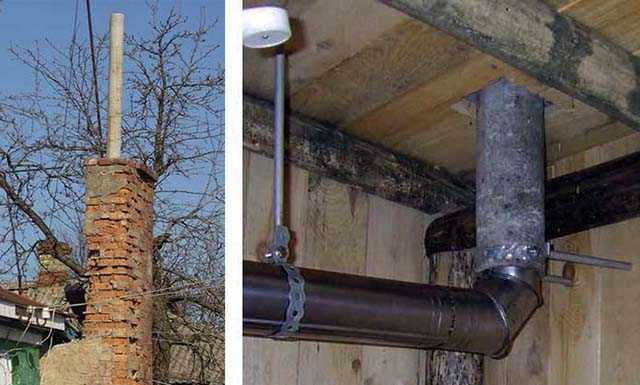

Детали дымохода из чёрной стали

Низколегированная сталь

Она относится к чёрным металлам, но в ней имеются добавки никеля, хрома и молибдена в количестве, равном количеству из в нержавеющей стали. Достоинства и применение: те же, что и у труб из чёрной стали, но низколегированная сталь медленней корродирует.

Оцинкованное железо

Это худший из трех предыдущих вариантов. Слой цинка выгорает очень быстро, и тонкое незащищенное железо начинает корродировать и разрушаться.

Труба из оцинкованного железа — худший из всех вариантов

Нержавеющая сталь

Нержавеющая сталь жаропрочна и устойчива к кислотам — продуктам горения. Такие дымоходы долговечны и прочны; стойки к перепадам температуры, коррозии, воздействию конденсата; недороги, просты в сборке в силу своей модульности, позволяющей построить систему любой сложности; легко ремонтируются; гладкие внутри, поэтому сажа не оседает, и дымоход почти не требует чистки; обладают невысокой теплоёмкостью, поэтому растапливание любой печи происходит легко: сразу возникает устойчивая тяга. Они тоже бывают нескольких типов в зависимости от легированности стали, пошедшей на трубу, и конструкции.

Гофрированные стальные трубы

Эти гибкие металлические трубы сделаны из стальной ленты и применяются только для гильзования. Срок их службы ограничен из-за неровной поверхности, на которую сильнее оседают продукты горения: сажа, кислоты.

Гофрированные металлические трубы — применяются только для гильзования кирпичных труб

Одноcтенные трубы из нержавеющей стали

Толщина стенок у них обычно — от 0,6 до 1 миллиметра. Достоинства — как у всех негофрированных металлических труб, но эти гораздо долговечней остальных. Недостатки — те же, что и у негофрированных металлических труб.

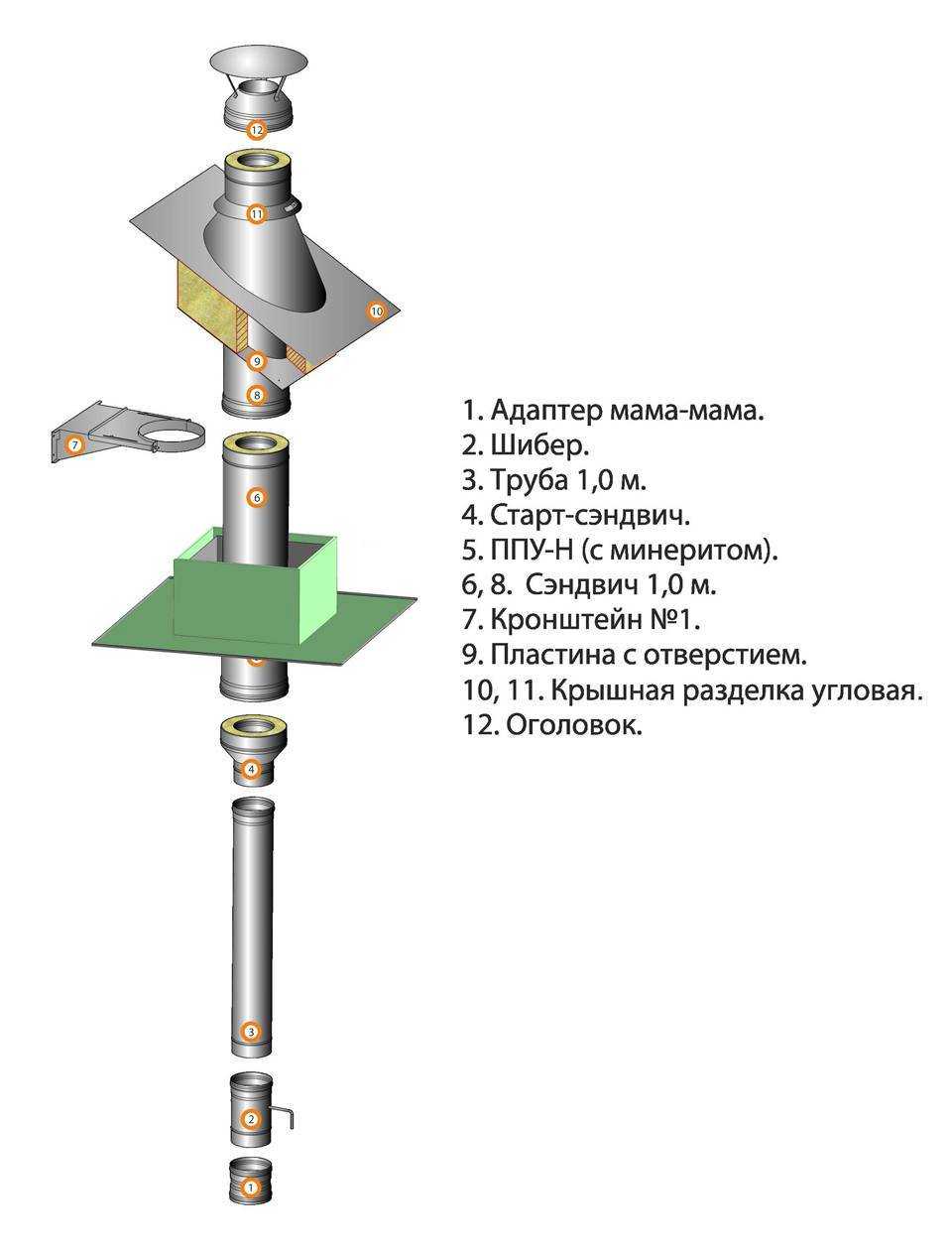

Детали одноконтурного стального дымохода

Сэндвич-трубы из нержавеющей стали

Недостатки одностенных труб устраняются несложным конструктивным улучшением: изготовлением утепленной стальной трубы, или сэндвич-дымохода. Их достоинства:

Тепловая инерция больше, чем у одностенных труб — топочные газы проходят быстро, но остывают медленно, поэтому образуется мало сажи и агрессивного конденсата
При прохождении перекрытий и кровли нет необходимости в слишком сложных узлах термоизоляции, так как такие дымоходы меньше нагреваются
Наружный монтаж, без прохождения через кровлю, возможен
Монтаж вообще довольно лёгок

Недостатки:

Сэндвич-трубы заметно дороже одинарных
Совершенно непригодны для кирпичных печей. Печь с таким дымоходом будет при порывах ветра давать обратную тягу.

Но поскольку ныне люди озабочены экономичностью своих отопительных приборов и традиционные печи встречаются редко, то сэндвич-дымоходы получили широчайшее распространение.

Сэндвич-трубы из нержавеющей стали

Как и чем утеплить

Негорючий теплоизоляционный материал в циллиндрах для утепления дымохода

Утепление дымохода проводится как на этапе его установки, если в качестве материала была выбрана одностенная стальная труба, так и после сооружения конструкции. Для утепления стальных дымоходов используются негорючие типы утеплителя: керамзит, минеральная и базальтовая вата.

Толщина утеплителя зависит от температуры воздуха в зимний период и выбирается индивидуально под конкретный тип дымохода. К примеру, теплоизоляционный цилиндр от фирмы Rockwool толщиной 300 мм с сечением 133 мм обойдется в 275 рублей за погонный метр.

Альтернативой цилиндрам являются прошивные маты — это аналогичный по составу утеплитель в рулоне, который при монтаже придется подгонять под внешний диаметр дымохода. В зависимости от производителя маты имеют различные размеры. Например, прошивной мат фирмы ТехноНИКОЛЬ размерами 2400х1200х40 обойдется в 970–1000 рублей за упаковку.

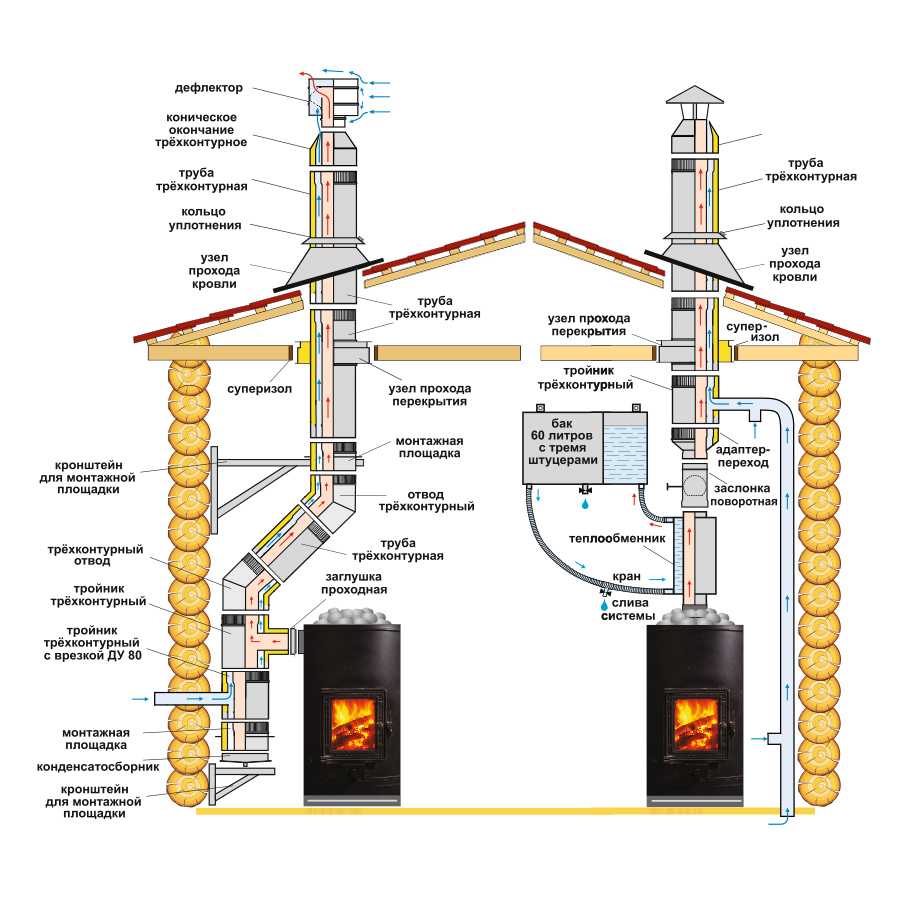

Особенности применения сэндвич-труб для бани

Поскольку баня, как правило, строится из дерева (а если и из пеноблоков, то она облицована горючим материалом), вопросы термоизоляции приобретают особое значение. Запрещено использовать для бани однослойные дымоходы — допустимы только кирпичные и сэндвич-дымоходы. Должны быть тщательно выверены и соблюдены все расстояния от дымохода до горючих предметов согласно СНиПу. Все пироопасные поверхности должны быть изолированы вермикулитом или асбестом. На банный дымоход запрещено ставить дефлектор из-за его сильной парусности. Расстояние от дымохода до стены — не меньше 25 сантиметров!

Как построить дымоход — советы по каменной кладке

Дымоходы из каменной кладки обычно являются самой тяжелой частью дома и изготавливаются из негорючих материалов, таких как кирпич, камни или бетонные блоки.

Поэтому фундамент должен быть достаточно прочным, чтобы выдержать вес дымохода без оседания, и его необходимо устанавливать на хорошо уплотненную почву.

Фундаменты должны выходить не менее чем на 6 дюймов за все четыре края дымохода.
Для одноэтажных домов фундамент должен быть толщиной 8 дюймов.
Для двухэтажных домов толщина фундамента должна составлять 12 дюймов.
Каменные дымоходы следует облицовывать дымовой плиткой, которая выдерживает резкие перепады температур, не трескается, но имеет гладкую сторону, что облегчает чистку дымохода. Используйте дымовую плитку толщиной не менее 5/8 дюйма.

Необходимо, чтобы между дымоходом из кирпича и любыми горючими материалами, к которым относятся деревянные каркасы, потолки и пол, со всех четырех сторон оставалось пространство не менее 2 дюймов. Заполните это пространство негорючим материалом, например, металлическим листом.

Толщина стен в жилых домах для кладки дымоходов должна быть не менее 4 дюймов.

Предварительная подготовка перед установкой дымовой сэндвич трубы

Обратите внимание на такие важные моменты, которые нужно учесть во время установки дымоотвода:

Запрещено монтировать трубы сэндвич непосредственно над топкой, поскольку это может привести к быстрому прогоранию и порче дымохода. Сначала следует установить желоб из огнеупорного материала, начинающийся в топке. А уже к нему можно подсоединять дымовую трубу.
Если сендвичные трубы для дымохода своими руками проходят вблизи огнеопасных отрезков системы, то их нужно покрывать дополнительным слоем теплоизоляционного материала, иначе, может произойти возгорание.

Первым шагом к правильной и грамотной установке сэндвич будет составление подробного проекта. Он представляет собой детальный план прокладки трубы, который будет в конкретной ситуации наиболее приемлемым. То есть, проект составляется с учетом особенностей постройки и отопительного оборудования. Далее приступают к расчету количества материала, необходимого для успешного монтажа дымохода. В данном случае значение будет иметь и то, предпочитаете вы использовать фабричную продукцию, либо изготовить сэндвич трубу самостоятельно.

После закупки расходников можно приступать к разметке, которая нужна для правильной и ровной установки трубы без кривизны и отклонений. Довольно часто мастера используют кронштейн для сэндвич трубы, нанести разметку под который, очень просто. Прокладывая трубы таким способом, следует применять патрубки, защищенные теплоизоляцией.

Что нужно помнить при монтаже дымохода своими руками?

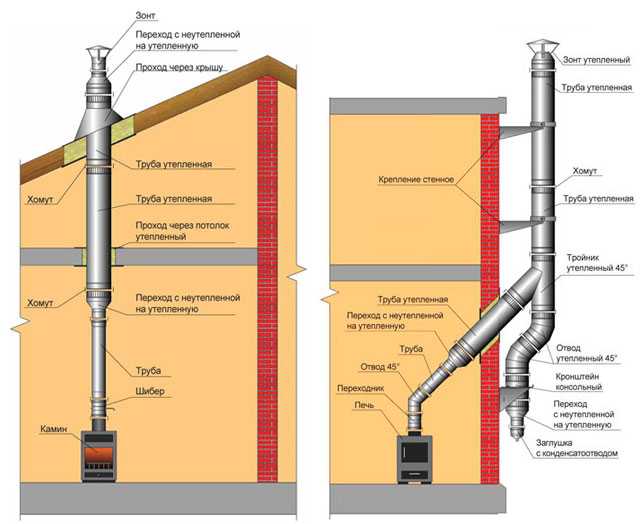

Дымоходы подразделяются на внутренние и наружные по способу строительства.

Если дымоход выполняется для котлов и каминов, то нужно выбрать внутреннюю конструкцию. Их монтаж производится внутри стен строения. К плюсам такого дымохода относится отсутствие конденсата на дымоходе. К минусам относится тот момент, что в местах, где находятся трубы, происходит сильное нагревание. Нельзя устанавливать такие дымоходы в строениях, у которых стены из материала, который может легко воспламениться.
Для больших систем отопления или промышленных объектов хорошо подходит внешний дымоход. Если строение выполнено из бетона, то значительно проще пробить отверстие в перекрытие, нежели пробить канал в стене.
