Классификация односкатных навесов
Односкатные навесы довольно распространенный вид строительной конструкции, который встречается как в частном секторе (жилые строения, приусадебные участки), так и в городской и промышленной инфраструктуре (козырьки к зданиями, крытые площадки, автостоянки, остановочные комплексы и т.д.). Вариантов исполнения односкатных навесов огромное количество и ограничивается лишь фантазией заказчика.
Однако, для простоты понимания данного типа конструкции, можно разделить односкатные навесы на несколько основных категорий.
По типу использованного материала:
- Деревянные
- Металлические
- Комбинированные
Чем хорош каркас крыши из профильной трубы
Существует множество вариантов, подходящих для монтажа крыши. Почему же стоит выбрать именно профильную трубу? Во-первых, она обтекаемая, что практически сводит к минимуму ветровое давление. Такой материал легко окрашивается и не задерживает влагу. Благодаря этому, профильные трубы устойчивы к коррозии. Однако стоит учитывать, что всю конструкцию нужно загерметизировать с тарцов, чтобы предотвратить попадание влаги вовнутрь.
Крыша из профильной трубы
Несмотря на то, что визуально они кажутся громоздкими, внутри они полые, а значит легкие. Это позволяет сократить нагрузку на фундамент.
При изготовлении труб их обрабатывают на специализированном станочном оборудовании, благодаря чему у них имеется различная форма сечения. Она может быть круглой, прямоугольной или квадратной.
Профильная труба производится из стали, ее диаметр может составлять от 6 до 12 мм.
Чтобы понять, как сделать крышу из профильной трубы, нужно изучить ее конструкцию.
Расчет кровли из профтрубы
Расчет характеристик профильных труб является одним из ключевых этапов проектирования односкатной кровли. В идеальном варианте этим должен заниматься профессиональный строитель.
При подсчетах нужно учитывать огромное количество нюансов:
- Размеры будущего сооружения.
- Состав и физические свойства почвы, на которой будет стоять постройка.
- Ветровые нагрузки и специфика местного климата.
- Угол наклона кровли (от этого зависит возможный вес снега, скапливающегося на крыше в зимний сезон).
- Закупочная цена профильных труб и размер бюджета, выделенного на строительство.
- Специфические требования к безопасности здания и др.
Тем не менее, если планируется строительство относительно небольшого сооружения (например, придомовой крытой парковки для 1-2 автомобилей), некоторыми из перечисленных нюансов можно пренебречь. Главное – правильно определить оптимальные размеры профильных труб, из которых будет состоять металлический каркас.
Общие рекомендации таковы:
- Если сооружение имеет ширину менее 4,5 метров, для его постройки можно выбрать трубу с размерами поперечного сечения 40х20х2 мм, где 2 мм – толщина металла.
-
Для построек шириной 4,5-5,5 м оптимальным вариантом будут металлические конструкции с размерами 40х40х2 мм.
Этого будет достаточно, чтобы кровля смогла выдерживать эксплуатационные нагрузки.
- Труба 40х40х3 мм чаще используется при строительстве навесов и крыш шириной более 5,5 м. В качестве альтернативы можно выбрать прямоугольную трубу с меньшей толщиной стенок – 60х30х2 мм.
Также стоит придерживаться общего правила, касающегося выбора расстояния между горизонтальными опорами кровли, на которых в дальнейшем будет монтироваться обрешетка и остальные слои кровельного пирога. Данное значение не должно превышать 1,7 м.
Несоблюдение этого правила может привести к нежелательной деформации кровли под ее собственным весом, что негативно скажется на ее долговечности и безопасности.
Угол наклона определяют в зависимости от материала кровли:
- Для рубероида оптимальное значение – 5 градусов.
- Для профнастила, металлочерепицы и шифера – 20, 25 и 20-35 градусов соответственно.
Особенности конструкции
Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.
Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.
Навес состоит из:
- фундамента;
- опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
- боковых соединительных элементов – откосов и ферм;
- стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
- кровли.
В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.
Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).
Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.
Плюсы и минусы
Односкатная кровля имеет массу весомых преимуществ, среди которых:
-
Широкие возможности при строительстве. Профильная труба обладает высокими прочностными характеристиками, благодаря чему такая кровля может перекрывать большие пролеты размером в несколько десятков метров.
Для сравнения: деревянные стропильные системы позволяют возводить сооружения относительно небольших размеров, поскольку они не способны выдерживать значительные нагрузки.
-
Надежность. Металл, обработанный качественным лакокрасочным и антикоррозионным покрытием, сохраняет первоначальные характеристики на протяжении десятилетий.
Крышу не придется ежегодно ремонтировать и восстанавливать. Стропила не поржавеют из-за частых перепадов влажности и не прогнутся под весом тяжелого кровельного материала.
-
Безопасность. В отличие от древесины, профильная труба не подвержена горению. При возникновении очагов возгорания (например, из-за короткого замыкания электропроводки, подведенной к навесу) такие конструкции не будут воспламеняться.
В худшем случае они могут лишь незначительно деформироваться. Также безопасность достигается за счет того, что односкатная кровля имеет определенный наклон. На ней не скапливаются тяжелые снежные глыбы, из-за которых крыша может рухнуть.
Вместе с тем, такие кровельные конструкции имеют и некоторые недостатки:
- Дороговизна. Конструкции из металла имеют сравнительно высокую стоимость, поэтому при их строительстве нужно тщательно планировать каждый пункт денежных расходов.
- Большой вес. Тяжелые профильные трубы, вес которых может достигать нескольких центнеров, невозможно поднимать на высоту без применения спецтехники. Кроме того, такая кровля будет оказывать значительную нагрузку на основание, поэтому обустройство фундамента будет более дорогостоящим и сложным.
Ошибки строительства, которые следует учитывать при расчете
Строительство навесов зачастую выполняют с ошибками. Они затрагивают не только выбор типа конструкции, но и проведенный вследствие этого расчет металлического навеса.
Распространенная ошибка – выбор наклонного навеса. Зачастую делают сооружение на двух столбах и наклонненное в наветренную сторону. Это далеко не самый лучший вариант для постоянного пользования (к примеру, для стоянки автомобиля). Опасность поджидает в том случае, если ветер изменит направление. Навес в таком случае можно сравнить с крылом самолета. Между ним и землей образуется подъемная сила, которая с легкостью может снести навес. Даже если будет четыре столба, это не всегда спасет.
Наклонные навесы подходят для ситуаций, когда конструкция пристраивается к зданию. Свободно стоящие наклонные навесы необходимо делать с закруглениями. Причем выпуклую часть ориентируют «навстречу» ветру.
Что такое ферма: конструктивные особенности
Для усиления каркаса домов, надворных построек и малых архитектурных форм из профтрубы применяют особые элементы, называемые фермами. Их используют для верхнего и бокового соединения опор навесов, беседок, остановочных павильонов и летних кафе. Применяют усиливающие элементы и при монтаже козырьков над входными группами, если расстояние между стенами или опорами велико.
Таким образом, ферма – это усиливающая конструкция, состоящая из двух поясов, соединенных между собой перемычками. Такое устройство обеспечивает конструкции жесткость и позволяет сохранять форму при любых нагрузках.

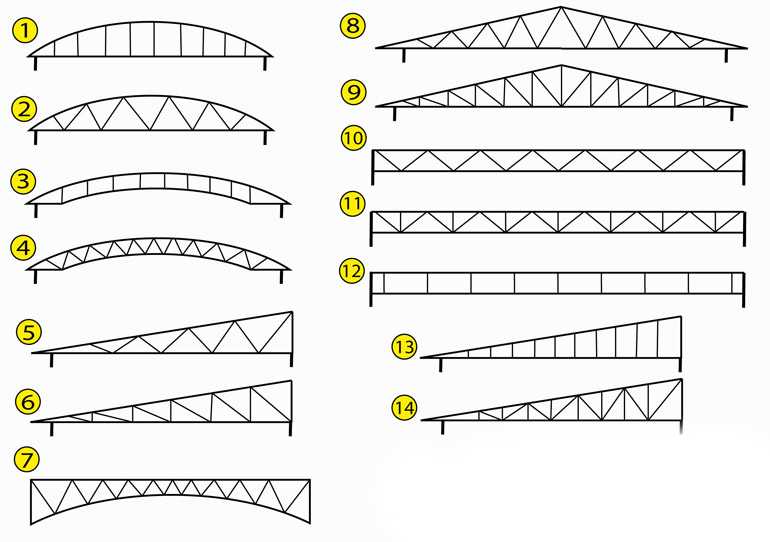

Виды поясов
Пояса задают форму детали: сегмент, двойная дуга, треугольник, прямоугольник или многоугольник. При этом у сегмента, прямоугольника и дуги в качестве нижнего и верхнего поясов выступают цельные трубы – прямые или изогнутые.
В фермах более сложной формы: треугольных, выпуклых и вогнутых многоугольниках – один или оба пояса собраны из нескольких труб.
Форму поясов фермы выбирают в соответствие с назначением конструкции. Для бокового соединения стоек строения обычно используют обвязочные фермы с двумя параллельными прямыми или дугообразными поясами или верхним прямым поясом и нижним дугообразным.
Форма поясов стропильной фермы зависит от типа крыши:
Тип крыши | Возможная форма поясов | Название фермы |
односкатная, шатровая | прямые, образующие прямоугольный треугольник | односкатная |
двускатная | прямые, образующие равнобедренный треугольник: 2 прямые образуют верхний пояс, одна – нижний; | треугольная |
две пары прямых, образующих параллельные углы | полигональная | |
две пары прямых, образующие пару неравных углов | ножницы | |
5 прямых: две образуют верхний пояс, 3 – нижний | ферма Полонсо | |
мансардная | прямые, образующие равнобедренный пятиугольник с широким основанием; | мансардная |
арочная | две параллельных дуги | арочная |
две параллельных ломаных | полигональная | |
дуга и прямая, образующие сегмент или полукруг | сегментная | |
верхняя дуга, нижняя ломаная | консольная |
Виды перемычек
Перемычки – это короткие отрезки труб, как правило, меньшего сечения, чем используемые для поясов, прикрепленные прямо или под углом к основным элементам конструкции. Комплекс перемычек называют внутренней решеткой.
Вертикальные перемычки называют опорами или стойками. Обычно ферма имеет одну-две основных стойки и несколько дополнительных.
Наклонные перемычки называют подкосами или откосами, их количество может быть любым. Если пояса фермы соединены опорами, то откосами укрепляют именно опоры. Кроме того, внутренняя решетка может состоять только из вертикальных или только из наклонных перемычек.
Сварка ферм из профильной трубы: как правильно учесть нюансы
Создание навеса или другого перекрытия с использованием каркаса регулируется СНиП 2.01.07-85. Здесь подробно описаны нагрузки и воздействия, которые должны переносить подобные изделия. Если этим пренебречь, то некоторые размеры или углы будут сделаны неправильно, что приведет к последующей деформации, провисанию, или разрушению металлоконструкции. Стоит учесть и погодные условия в регионе. Если выпадает большое количество снега или дуют сильные ветра, это нужно отразить в усилении фермы путем выбора большего сечения трубы.

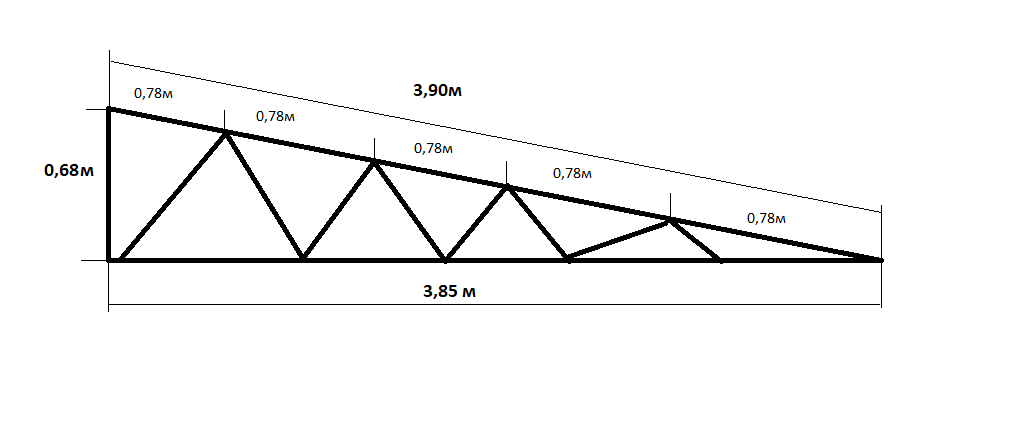

После выбора формы, необходимо определиться с размерами будущего объекта. Навес из профильной трубы, сваренный своими руками, может иметь площадь 4 х 6 м, или 3 х 10 м. В зависимости от этого выбирается сечение трубы. Чем дальше будут находиться точки опоры, тем более крепче должна быть ферма.
Угол наклона крыши определяется благодаря установке верхней и нижней точек конструкции. Если ферма будет высокая, то это поспособствует быстрому скатыванию снега и облегчит нагрузку на балки. Но такая модель потребует большего расхода материалов и должна иметь пространство вверху, куда будет возводиться. Для маленького дворика подойдет односкатный навес, занимающий немного места, который может быть установлен даже под деревом.
Расстояние между фермами определяется нормами СНиП, но здесь стоит учесть и размер материала, которым будет перекрываться крыша. Если это ондулин или поликарбонат, то ширину листа этого элемента стоит заложить в схему установки металлоконструкции. Свой чертеж с набросками необходимо отдать на подробный расчет специалисту, который вычислит нагрузки, или ввести параметры будущей конструкции в форму онлайн-расчета. Но можно сэкономить, и воспользоваться типовым проектом, который прошел проверку временем и различными условиями. Пример того, как создать свой простой навес, можно изучить на видео в интернете.
Последовательность работ
Подготовка и установка ферм для каркасной постройки проводится в несколько этапов:
- Проектирование и расчеты.
- Подготовка расходных материалов.
- Оборудование фундамента и возведение опор каркаса.
- Нарезка труб и нанесение разметки для изготовления ферм.
- Сварочные работы.
- Шлифовка и очистка поверхности и сварных узлов. На этом этапе крупногабаритные фермы можно обезжирить, прогрунтовать и окрасить, оставив неокрашеными места будущего прикрепления к стойкам каркаса.
- Верхняя обвязка каркаса. На этом этапе к стойкам, в соответствии с проектом, прикрепляются горизонтальные отрезки трубы или обвязочные фермы.
- Подъем стропильных ферм и прикрепление их к опорам каркаса.
- Обезжиривание, грунтовка и окрашивание поверхности труб и сварных узлов.
- Монтаж обрешетки и кровли.
Изготовление стропильного изделия
При изготовлении системы из ЛСТК главные связки выполняют, прихватывая трубы двойными уголками.
К верхнему поясу перемычки и раскосы монтируют с помощью уголков с неравными сторонами, стыкуя их по короткой стороне.
Детали нижнего пояса тоже стыкуют уголками с неравными сторонами. Главные элементы соединяют с помощью накладных пластин.
Рассмотрим подробнее изготовление ферм из профильной трубы сварным методом.
Фермы лучше изготавливать из прямоугольных или квадратных труб, так как имеющиеся у них ребра обеспечат конструкции хорошую устойчивость.
Стропильную ферму нужно изготавливать только из стали, устойчивой к окислению и другим агрессивным атмосферным факторам.
Толщина металла и сечение трубы должны соответствовать параметрам, заложенным в проекте. Соблюдение этих условий обеспечит стропильной конструкции нужную несущую способность.
Каждый сварочный шов проверяют на качество, поскольку именно от него будет зависеть надежность будущей конструкции.
Видео:
Когда сварка ферм из профильной трубы закончится, останется только обработать швы антикоррозийным составом и покрыть их краской.
Этапы сваривания кровельной системы из металлических профильных труб:
- выравнивают верхний и нижний пояс;
- вваривают между поясами перемычки;
- на конструкцию из двух поясов и расположенных к ним под углом 90о перемычек приваривают раскосы — отрезки трубы, срезанные под углом.
Первую ферму можно использовать как шаблон для изготовления остальных.
Совет: резать металлопрофиль под углом удобнее всего с помощью резочного станка. Такое устройство можно взять напрокат или сделать самостоятельно из болгарки.
При небольшом объеме работ, например, при изготовлении системы для навеса или ворот, резать металлопрофиль можно просто болгаркой.
Для подъема системы из профильных труб на высоту придется использовать подъемные механизмы: кран или лебедку. Стропы закрепляют в узлах верхнего пояса в 2 или 4 местах.
Для временного закрепления ставят парные расчалки под углом к горизонту не больше 45о. Затем трубы приваривают к колоннам, предварительно проверив вертикальность системы.
Сваривание труб из металлопрофиля – еще одна актуальная тема. Для соединения металлопластиковых труб можно использовать ручную, дуговую и газовую сварку.
Видео:
Так как профильные трубы делают из углеродистой и низколегированной стали (нержавейку используют редко), сваривать их можно по обычным технологиям.
Любые виды решетчатых конструкций, в том числе и кровельные фермы, изготавливают из стали толщиной не более 1 см. Длина соединений не должна превышать 40 см.
Сварные соединения фермы по-разному расположены в пространстве, поэтому сварку удобно выполнять полуавтоматом со шлангом, проволокой, заполненной флюсом, или проволокой с самозащитой.
В индивидуальном строительстве используют ручную сварку отдельными электродами. Автоматическое сваривание использовать не экономично.
Первым делом варят стыковочные швы, а затем угловые. Такой порядок позволяет избежать напряжения металла в узле.
Если швы расположены поблизости друг от друга, то перед выполнением второго шва нужно охладить металл для предупреждения пластических деформаций.
Узлы сваривают, начиная от середины. В начале накладывают швы большего сечения, затем меньшего. Каждый элемент системы прихватывают с двух сторон.
Длина соединения не должна быть меньше 3 см, катет соединения — не меньше 0,5 см. Прихваты и сварной шов должны быть выполнены из одного материала — это нужно для постоянства напряжения металла в шве.
Видео:
Строительные технологии быстро развиваются. Еще недавно здания строили только из камня или дерева, сейчас же востребованы сооружения, которые можно возвести максимально быстро.
Это можно сделать, используя профилированные трубы из металла и современные материалы: поликарбонат, пластик, профилированный лист, плитные утеплители.
Без металлических ферм из профильной трубы строительство таких конструкций было бы невозможно.
Советы по выбору материала для стропильной фермы
Самым главным моментом выбора стропильной конструкции является подбор строительного материала, который может обеспечить требуемую степень прочности, жесткости, надежности. Значение имеет и ценовая категория, к которой относится материал.

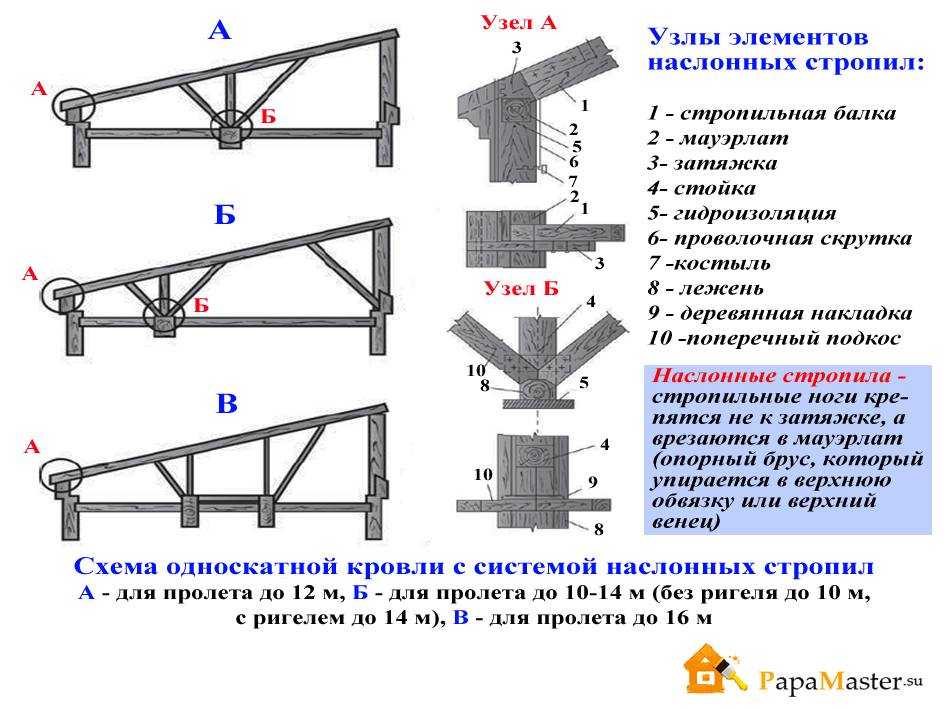

Деревянные фермы
Стропильные фермы на основе дерева являются наиболее популярным вариантом, который соответствует большинству предъявляемых к конструкции требований.
Их применяют в следующих случаях:
- при устройстве кровель мансардного типа;
- при возведении коммерческих, сельскохозяйственных, спортивных, промышленных объектов;
- во время восстановления плоских кровель сооружений разного назначения;
Основными достоинствами деревянных стропильных ферм по отношению к другим разновидностям таких конструкций являются:
- простота процесса производства и его автоматизированность;
- короткие сроки выполнения работ по проектированию;
- легкость осуществления монтажа (благодаря наличию готовых элементов конструкции);
- широкая перспектива реализации самых необычных дизайнерских решений в плане формы, конфигурации и т.д.;
- сравнительно небольшой вес;
- возможность применения в случае пролетов больших размеров (наибольшая длина может составлять 18 м);
- возможность утепления и простота его осуществления;
- отличные эксплуатационные качества и технологические характеристики;
- принадлежность к первой категории пожаробезопасности (материал проходит соответствующую обработку в заводских условиях);
- соответствие требованиям экологической безопасности.
Специфика металлических стропильных ферм
Для обеспечения повышенной жесткости применяют стропильные системы на основе металла. Этот вариант максимально подходит при устройстве стропильных ферм значительной длины (более 10 м). В таких случаях из стали изготавливаются не только стропила, но также брус мауэрлата и коньковые опоры. Укладка производится не с помощью деревянной соединительной детали, а посредством швеллера. Для крепления стропильных ног используются приваренные уголки.
Основными преимуществами стальных стропильных ферм являются:
- повышенный уровень прочности;
- стойкость;
- неподверженность разрушению и гниению;
- значительный срок службы;
- удобство применения при необходимости перекрытия сооружений большой площади и высоты.
Следует указать также недостатки металлических ферм:
- значительный вес создаваемой конструкции;
- применение специальной техники для подъема конструкции на требуемую высоту;
- неустойчивость материала и высокая вероятность его деформации в условиях высокого температурного фона;
- дороговизна.
Стальные стропильные фермы бывают трех типов:
- спараллельными поясами;
- треугольные;
- полигональные.
При планировании мягкой кровли оптимально подходят фермы с параллельными поясами или полигональные. В случае применения листовых материалов лучше выбрать треугольные конструкции.
Промышленность выпускает стропильные фермы унифицированных размеров, которые рассчитаны на пролеты, длина которых составляет 18, 24, 30 и 36 метров.
Для изготовления поясов и решеток ферм в большинстве случаев применяются уголки, а скрепление отдельных элементов осуществляется посредством сварки. Наиболее рациональной считаются конструкции, для изготовления поясов которых были использованы тавровые широкополочные балки. Процесс изготовления подобных конструкций довольно простой, к тому же на них уходит меньше материала, но надежность и прочность конструкции от этого не страдают.
Во время строительства частных домов во многих случаях используются стальные стропильные фермы, материалом для которых служит профильная труба. По сравнению с фермами на основе уголков, швеллеров или тавра подобные конструкции обладают меньшим весом.
Такие конструкции могут собираться прямо на строительной площадке. При этом используется сварочный аппарат.
Фермы изготавливаются на основе гнутых или горячекатаных профильных труб. При этом используется сталь толщиной от полутора до пяти миллиметров. Сечение профиля трубы может быть квадратным или прямоугольным.
В настоящее время в строительстве нередко применяют также железобетонные стропильные фермы. Они представляют собой очень прочные решетчатые конструкции для перекрытия значительных по длине пролетов.
Подобные фермы целесообразно монтировать на кровлях одноэтажных строений, покрытие которых испытывает очень большие нагрузки.

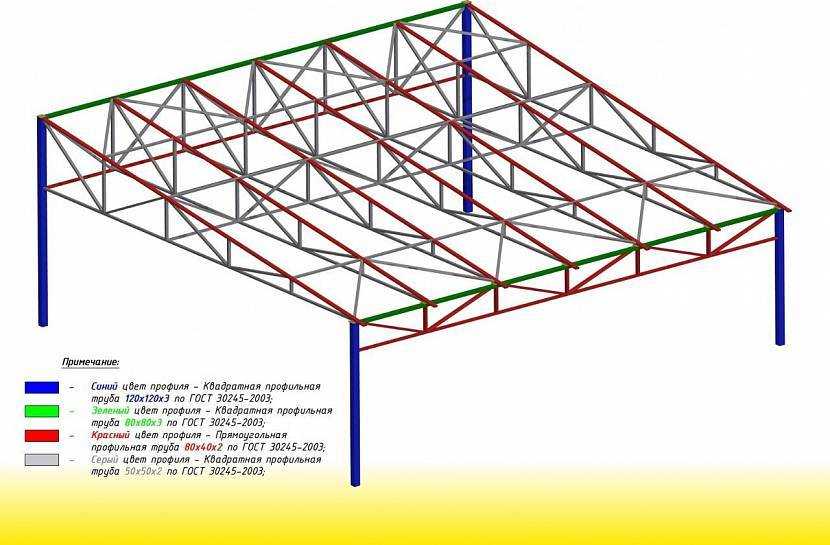

Состав навесов из профильных труб
Навесы из металлопрофиля состоят из нескольких частей
- Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
- Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
- Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
- Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.
Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.
Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.
При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.
Кровля
Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.
Навес из поликарбоната
Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.
Фермы
Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.
Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.
Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.
Стандарты выбора профильных труб для сооружения ферм
Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить постановление, в котором описываются виды конструкций и грунтовки:
Конструкции и грунтовка | |||||
Конструкции | Грунтовка | ||||
Металлические | Свободные бетонные | Изоляционные бетонные | Промышленный бетон | Природного происхождения | Искусственно насыпные |
Характеристики прочности
Величина длины пролёта, м | 1.2 | 2.3 | 3.5 | 4.5 | 5.8 |
Физические параметры трубы | Максимальная нагрузка на конструкцию, кг | ||||
42х42х2 | 77.4 | 19.4 | 7.33 | 3.98 | 1.77 |
42х42х3 | 98.9 | 26.6 | 9.54 | 4.55 | 2.22 |
52х52х4 | 130.7 | 37.7 | 14 | 6.57 | 3.45 |
63х63х3 | 200.7 | 44.3 | 17.2 | 8.99 | 4.66 |
Как сделать своими руками?
Начинается всё с установки столбов. Для опорных частей лучше использовать сталь толще. Должны быть столбы сечением 60 на 60 мм, толщиной стенки не менее 2 мм. Их следует установить под местами будущего расположения ферм.
Для односкатной конструкции величина составляет 1,5 м. Устанавливая столбы, следует углубить их на величину промерзания, то есть на глубину не менее чем 1,2 м. По высоте тоже желательно сразу определиться, установив их с учётом будущего уклона.
Когда столбы установлены, связывают общую конструкцию в единый металлический каркас. Для этого используют профтрубу, которая шла на столбы, но толщина стенки должна быть большая, порядка 3 мм. Когда каркас связан воедино, начинают строить фермы.
Изначально делают шаблон. Это первая, эталонная ферма под навес. Для неё мы будем брать профтрубу сечением 30 на 30 мм, толщиной стенки не менее полутора мм. Сильно тяжёлую брать тоже не надо, поскольку равномерно распределив фермы, мы сможем обеспечить прочность даже со сталью, толщиной до 2 мм.
Чтобы определить угол наклона фермы, необходимо в пропорции, нарисовать прямоугольную конструкцию. То есть, мы, зная примерную ширину будущего навеса, откладываем необходимую величину подъема фермы с одной из сторон, и получаем прямоугольный треугольник.
Фермы для навеса своими руками
Таким образом, мы сможем рассчитать гипотенузу, исходя из школьного курса знаний. Получив основные части, добавляют к элементам конструкции минимальную сторону нашей трапеции, после чего выполняют сварные работы. Рекомендовано выполнять сварочные работы на небольшие прихватки.
Это поможет в случае некорректного расчёта избавиться от сварочного шва. Когда мы сварили основной каркас фермы, рекомендовано выполнить примерку
Мы должны поднять его на металлический каркас основы, обратить внимание на угол наклона
Если нас всё устраивает, снимаем ферму, тщательно завариваем все швы, завариваем открытые стороны профильной трубы, чтобы в зимнее время года сюда не попадала вода и металл не деформировался. Далее, эту ферму снимают, после чего выполняют разделение двух частей на равные доли и проваривают поперечины.
Для работы потребуется качественный сварочный инвертор, специальная машинка, позволяющая пилить металл под углом. Многие обходятся покупкой станины для болгарки, что тоже можно использовать в работе. Когда эталонная часть готова, изготавливают все последующие части.
Затем, устанавливают первую и последнюю сторону, натягивают нитку, производят установку всех частей. То есть, все элементы должны находиться в одной плоскости. Когда общий каркас готов, выполняют сварные работы по установке обрешётки. Здесь может быть использована профтруба 20 на 20 мм, которая свяжет фермы воедино. В дальнейшем к этой трубе, включая сами фермы, мы будем прикручивать поликарбонат или профлист.
