Гидроизоляция каналов тепловых сетей, теплотрасс

Рекомендации мастеров

Стоит начинать снизу дымохода, постепенно прокладывая путь к вершине. Нанесение обмазочной гидроизоляции большим слоем приведет к тому, что поверхность станет полностью насыщенной. Это создаст самые эффективные влагостойкие качества. Использование влажной щетки поможет обеспечить равномерное распределение.

Для достижения оптимальной производительности следует наносить второй слой в течение трех-пяти минут. Водоотталкивающий материал будет засыхать от двух до шести часов.

Как только произведена гидроизоляция, нужно осторожно удалить любые предметы, имеющиеся на крыше. Также возможно использование изоляции из профнастила, как материала для изоляции

В таком случае для шиферной крыши необходимо создать стальное примыкание вдоль периметра дымохода в месте входа в крышу, на которое потом настилается профнастил необходимой формы

Также возможно использование изоляции из профнастила, как материала для изоляции. В таком случае для шиферной крыши необходимо создать стальное примыкание вдоль периметра дымохода в месте входа в крышу, на которое потом настилается профнастил необходимой формы.

Предисловие. Рассмотрим с вами в этой статье вопрос самостоятельной гидроизоляции металлических трубопроводов в земле от коррозии. Для начала ответим на вопрос – нужна ли гидроизоляция, какие материалы использовать в работе. Изложенная информация, видео инструкция и СНиП на гидроизоляцию трубопроводов мастикой поможет понять, как сделать гидроизоляцию трубопроводов в земле своими руками.

Оглавление статьи: 1. Гидроизоляция трубопроводов от коррозии 2. Материалы для гидроизоляции труб 2.1. Поливинилхлоридная лента 2.2. Резиновое полотно 2.3. Изол для изоляции труб 2.4. Термоусаживаемая лента 2.5. Полимерная самоклеящаяся лента 3. СНиП на гидроизоляцию трубопроводов 4. Видео урок. Гидроизоляция трубопроводов

В настоящее время проложенные в земле трубопроводы на даче или в частном доме имеют широкое применение для укладки канализации и водопроводов. Самостоятельная гидроизоляция трубопровода в земле необходима для любых инженерных коммуникаций, независимо от материала их изготовления и сферы эксплуатации. Обработка трубопроводов необходима, чтобы продлить срок службы трубам в грунте и зданию.

Как утеплить водопроводную трубу в земле своими руками

Выбирая, чем утеплить водопроводную трубу на участке, учитывают материал ее изготовления, наружный диаметр, стоимость утеплителя и сложность монтажных работ.

Рис. 11 Расчет толщины трубного теплоизолятора

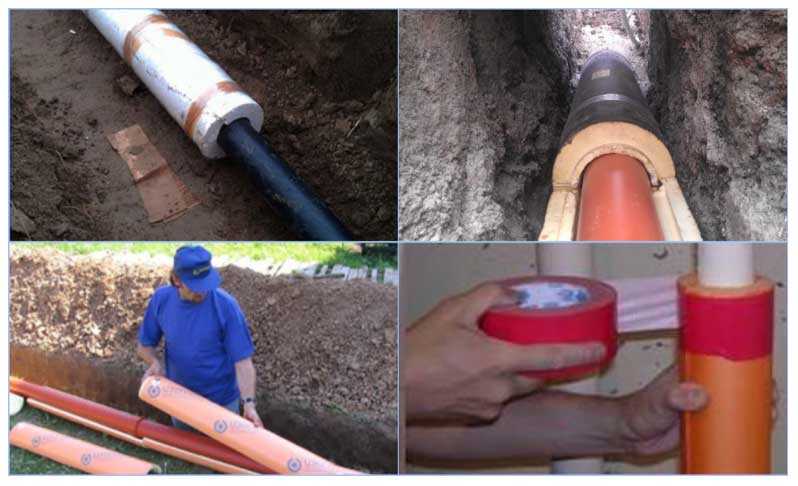

Монтаж утеплителя

Обычно для подвода воды при индивидуальном водоснабжении используют полиэтиленовые трубы низкого давления (ПНД) диаметром 1 дюйм, монтаж оболочки из утеплителя выполняется следующим способом:

• Устанавливают оболочку из стекловаты, минеральной ваты или пенопласта, вспененного полиэтилена, фиксируя ее при помощи липкой ленты. При монтаже минеральной или стеклянной ваты необходимо следить за герметичностью соединений – в противном случае в стык попадет вода и ее напитает вата, при этом теплоизолирующие свойства утеплителя существенно снизятся.
• После монтажа мягкий теплоизолятор можно защитить от сдавливания грунтом более прочным материалом, обычно используют рубероид, оборачивая им оболочку несколько раз и закрепляя его скотчем. Преимуществом его использования является гидрофобность, защищающая утеплитель от напитывания влагой.
• Утепленный трубопровод опускают в канал и засыпают легким сыпучим составом для уменьшения давления, обычно используется керамзит.

Следует учитывать, что монтаж пластиковых сегментов должен быть проведен скреплением друг с другом с небольшими сдвигом в 20 см., как соединение внахлест.

Рис 12 Утепление пластиковой водопроводной трубы в земле пенопластовой скорлупой

Укладка кабеля

Монтаж электрического кабеля обойдется дороже, однако глубина залегания трубопровода при этом минимальна. Греющий провод может быть расположен внутри или снаружи трубопровода, в продаже имеются водопроводные трубы с установленным электрокабелем или с кабельным каналом для его монтажа. Чаще всего используется монтаж кабеля на поверхности, при этом глубина залегания трубопровода не превышает 50 см. Работы по монтажу кабельного обогревателя состоят из следующих этапов:

• Трубопровод в месте расположения кабеля (по спирали или прямой линии) оклеивается фольгированный липкой лентой.
• На приклеенную ленту укладывается электрический кабель и фиксируется такой же клейкой лентой.
• Сверху на полученную конструкцию устанавливается оболочка из базальтового утеплителя, которая соединяется скотчем. При монтаже нагревательного кабеля по линии практично использовать пенопластовый утеплитель со специальными канавками.
• Для контроля работы системы желательно установить по линии водопровода термодатчики.

Рис. 13 Как утеплить водопроводную трубу под землей электрокабелем

Решая, как лучше утеплить водопроводную трубу в земле своими руками, многие отдают предпочтение пенопластовой скорлупе – она удобна в монтаже, имеет лучшие физические параметры и обладает невысокой стоимостью. Электрический кабель практичнее использовать при неглубоком залегании водопроводных труб и скважинного оголовка – с его помощью можно одновременно подогревать воду в магистрали и скважине.

6 популярных влагозащитных материалов

Защитить трубопровод от влаги можно с помощью материалов линейки Липлент на основе бутилкаучука. Рассмотрим наиболее популярные из них:

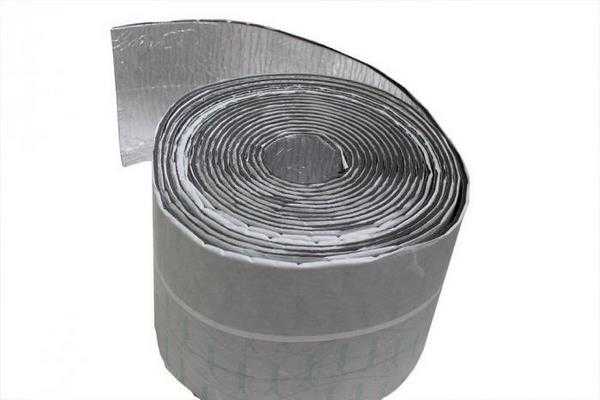

1. Липлент Мф.

С одной стороны лента покрыта слоем алюминиевой фольги толщиной 40 мкм, которая не пропускает влагу и пар, поэтому выступает водонепроницаемым барьером. Обратная сторона – самоклеящийся бутилкаучуковый слой по всей ширине, что обеспечивает надежную фиксацию без пузырьков воздуха.

Лента обладает отличной адгезией к металлу, пластику и другим материалам, легко клеится к поверхностям со сложным рельефом. С ее помощью можно заделывать стыки, соединения и места крепления, обматывать трубы в трубопроводах любой конфигурации.

Поскольку алюминиевая фольга устойчива к воздействию ультрафиолета и высоких температур, Липлент Мф подходит для герметизации трубопроводов снаружи здания. Дополнительный плюс – эстетичный внешний вид.

Липлент Мф со слоем алюминиевой фольги оптимально подходит для наружного применения

1. Липлент Пи.

Одна сторона этой бутиловой ленты покрыта слоем пенополиэтилена. Материал имеет низкий коэффициент водопоглощения (менее 2 %) и хорошо защищает трубопровод от наружной влаги. Он не подвержен гниению, поэтому подходит для применения в местах с агрессивной микробиологической средой, например в системах канализации.

Пенополиэтилен толщиной 4 мм обладает малым весом и не утяжеляет трубопровод. Он отличается химической инертностью, не вступает в реакцию с маслами и экологически безопасен. Единственная опасность для материала – ультрафиолет, поэтому его не стоит оставлять на улице под открытым солнцем без дополнительной защитной пленки.

С обратной стороны Липлент Пи покрыт самоклеящимся слоем бутилкаучука по всей длине, что упрощает монтаж. Достаточно удалить антиадгезионную пленку, приложить ленту и прикатать ее.

Липлент Пи со слоем пенополиэтилена толщиной 4 мм прекрасно защищает трубы от влажности

1. Липлент Пф.

В отличие от Липлент Пи, в этой ленте пенополиэтилен покрыт защитным слоем фольгированного металла, поэтому он устойчив к высоким температурам и ультрафиолету.

Лента Липлент Пф превосходно отталкивает влагу, поскольку теперь в этом процессе участвуют не только пенополиэтилен, но и фольгированный слой. Ее можно использовать в сложных условиях, где риск повреждения от коррозии или грибка особенно велик, например в трубопроводах с большим напором воды или сложной конфигурации. Дополнительный плюс – эффект шумоизоляции, что актуально для труб в жилом строительстве.

Липлент Пф с фольгированным пенополиэтиленом хороша для гидроизоляции сложных трубопроводов

1. Липлент Пв.

Еще одна разновидность бутиловой ленты, которая также подходит для гидроизоляции труб. С одной стороны она покрыта бутилкаучуком по всей длине для удобства монтажа, с другой – газовспененным пенополиэтиленом. Материал также хорошо отталкивает влагу, устойчив к воздействию масел и органических растворителей, химически инертный.

Основное предназначение ленты Липлент Пв – наружная изоляция оконных конструкций, где она защищает монтажный шов от атмосферной влаги. Однако гидроизоляционные свойства материала вполне можно использовать и для труб: бутилкаучук обладает превосходной адгезией к металлу и пластику, надежно фиксируется на поверхностях разной конфигурации, а также отличается невысокой стоимостью.

Лента Липлент Пв подходит для гидроизоляции пластиковых труб

1. Липлент Мп.

Одна из сторон этой бутиловой ленты дублирована металлизированной пленкой с высоким показателем влагонепроницаемости. Пленка обладает хорошими барьерными свойствами, сохраняет прочность при высоких и низких температурах, поэтому ленту Липлент Мп, предназначенную изначально для внутренней герметизации оконных конструкций, вполне можно использовать и в системе трубопроводов. Как и остальные разновидности, она представлена широким рядом типоразмеров (шириной от 50 до 250 мм) – для труб любого диаметра.

Липлент Мп со слоем металлизированной пленки превосходно защитит трубы от влаги

1. Липлент С.

Для заделки соединений в трубопроводах и их обмотки можно использовать и эту ленту со слоем нетканого материала. Она обладает очень низким коэффициентом водопоглощения (не более 0,2 %), поэтому надежно защитит трубы от проникновения влаги. Липлент С имеет фиксированную ширину 200 мм и толщину 3 мм.

Что защищаем?

Практика показала, что в обязательном порядке гидроизоляция трубопроводов и контактирующих конструкционных элементов должна выполняться для систем:

отопления, вентиляции, кондиционирования;

водоснабжения (горячего и холодного);

канализации и водоотведения;

горячего дымоотведения.

А что говорить по поводу гидроизоляции труб под землей… Их качественная герметичная защита, канальная прокладка с использованием опорных систем обеспечат беспроблемное функционирование системы, исключая значительные инвестиции в прогнозируемый через несколько лет ремонт. Здесь проявляется актуальность использования опорной консоли, для расположения труб на необходимом уровне над уровнем земли.

Защита водопровода и отопления

Гидроизоляция водопроводных труб — это многофакторная защита, которая предполагает применение отдельных методик и способов для каждого конкретного случая.

При защите труб системы горячего водоснабжения и отопления гидроизоляция должна играть роль и теплоизоляции

Особенно это важно для уменьшения потерь тепла при использовании медных подводящих трубопроводов у них коэффициент теплопроводности в 3-4 раза выше, чем у металлопластиковых или полипропиленовых.. Термо и гидроизоляция для труб водоснабжения исключает появление на их поверхности конденсата, что благотворно сказывается на их долголетии и сухости каналов прокладки в здании.

Термо и гидроизоляция для труб водоснабжения исключает появление на их поверхности конденсата, что благотворно сказывается на их долголетии и сухости каналов прокладки в здании.

Защита канализационных труб

Некачественная герметизация стыков пластиковых канализационных труб в квартире грозит проявлением неприятных запахов и, в крайнем случае, просачиванием нечистот наружу трубопровода.

Аналогичная проблема со стыками канализационных руб в земле грозит просачиванием нечистот в грунт или наоборот – грунтовых вот в канализацию. В масштабах разветвленной канализационной сети — это проблема. Ведь параллельно с канализационными трубами в подземных каналах может быть расположен магистральный водопровод.

А он также не всегда герметичен… В результате понятие круговорота воды в природе: «Все, что мы пьем, мы уже когда-то пили!» становится реальностью из-за утечки нечистот из канализации и их «подсоса» магистральными водопроводами в местах с нарушенной герметичностью.

Гидроизоляция труб канализации выполняется различными материалами. Для наших районов характерно и применимо дополнительное утепление канализационных труб.

СНиП. Гидроизоляция трубопроводов в земле

При строительстве новых трубопроводов, расширении и реконструкции действующих сооружений водоснабжения и канализации в жилых и производственных зданиях должны соблюдаться требования СНиП 3.01.01-85 (Организация строительного производства), СНиП III-4-80 (Техника безопасности в строительстве) и других правил, утвержденных Государственным строительным комитетом в соответствии со СНиП 1.01.01-83.

Земляные работы по устройству оснований при строительстве трубопроводов водоснабжения и канализации должны выполняться в соответствии с требованиями СНиП 3.02.01-87. Законченные трубопроводы, коммуникации водоснабжения и канализации в частных домах принимать в эксплуатацию следует в соответствии со СНиП 3.01.04-87 (Приемка в эксплуатацию законченных строительством объектов).

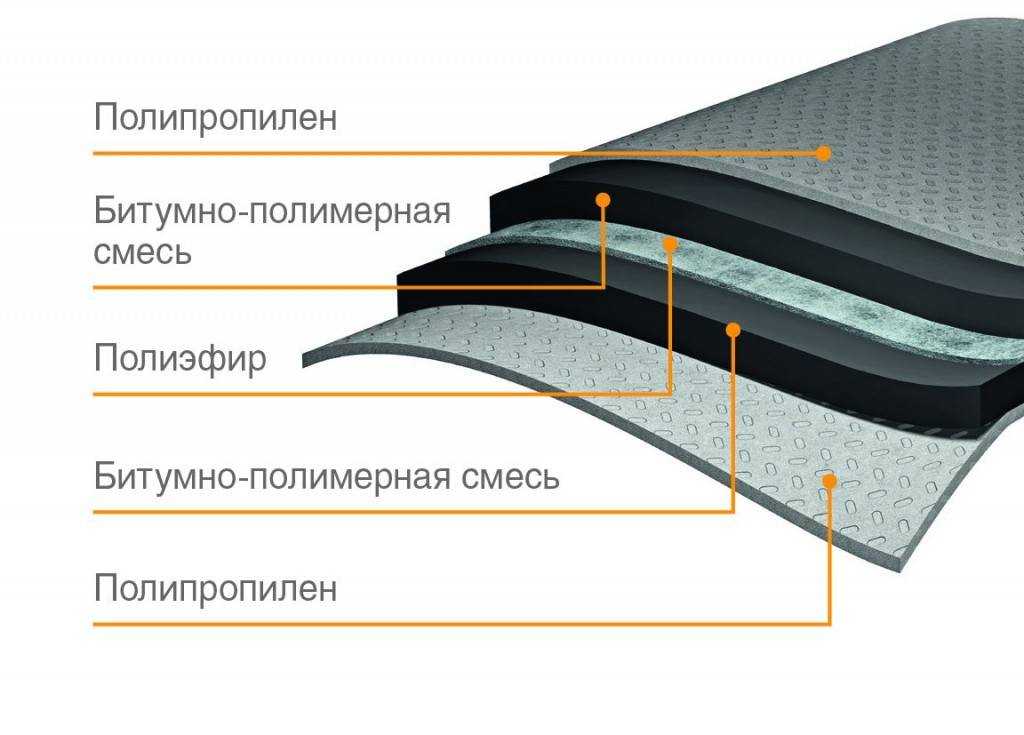

Оклеечная гидроизоляция Изол

Оклеечный гидроизоляционный материал Изол резистентен к очень высоким температурным показателям. Кроме этого, этот материал отличается водонепроницаемостью и высоким коэффициентом прочности.

Такой материал отлично схватывается с наружной стенкой металлической трубы и обеспечивает за счёт этого высокие герметизационные показатели. Благодаря своей термоустойчивости Изол широко эксплуатируется в качестве гидроизолятора для стальных труб, транспортирующих горячую воду и пар.

Однако, стоит отметить, что оклеечная гидроизоляция труб имеет слабую сопротивляемость к агрессивным химическим веществам, которые состоят из органических соединителей и растворителей. Этот материал классифицируют на несколько основных видов в зависимости от компонентов, использованных при его производстве.

Хранится, транспортируется и продаётся оклеечная гидроизоляция в специальных рулонах. Помимо гидроизоляции металлических коммуникаций, этот материал широко эксплуатируется для гидроизоляции мостов и других металлических конструкций.

Рассмотрим основные преимущества оклеечной гидроизоляции Изол:

• хорошее сцепление к металлическому материалу и изделиям из бетона;
• резистентность к высоким температурам (до 150 °C);
• высокие прочностные характеристики;
• высокие гидроизоляционные показатели;
• длительный эксплуатационный срок (до 50 лет).

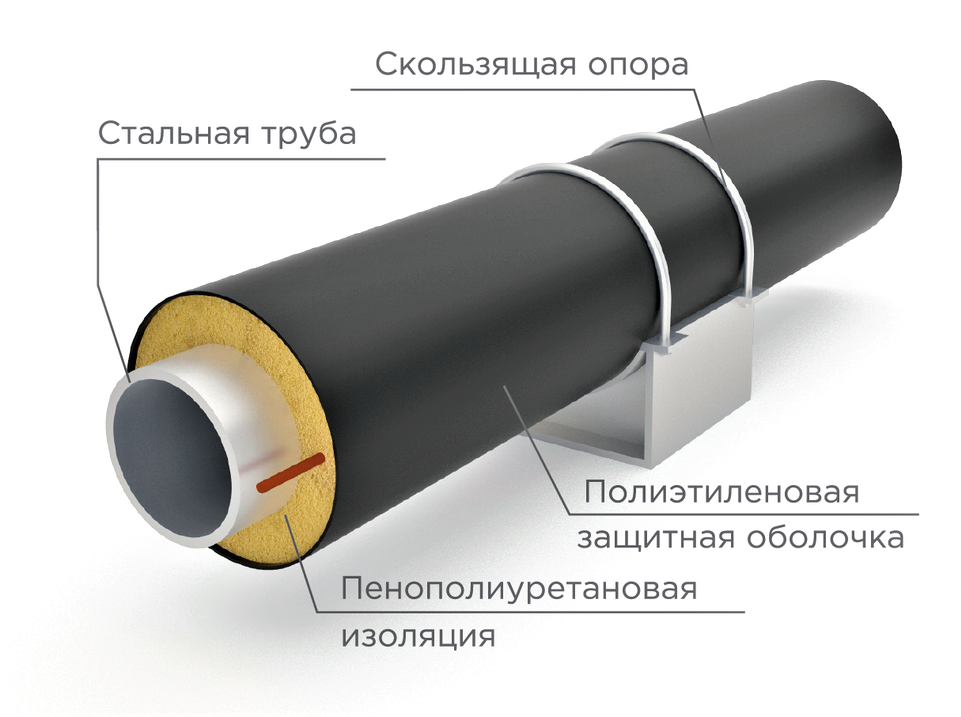

Скорлупа из пенополиуретана может служить и защитой от влаги, и теплоизоляцией

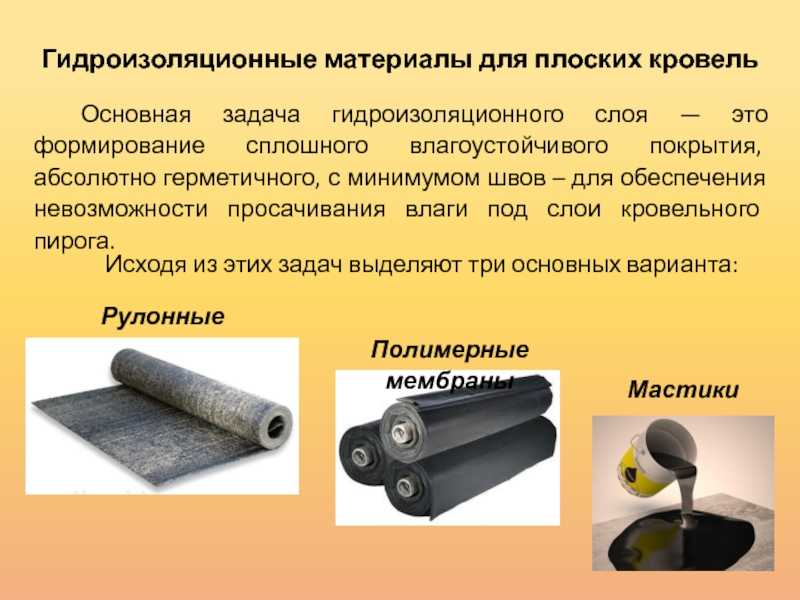

Материалы для гидроизоляции

Долгое время для защиты водопропускных труб от воздействия влаги и от протечек применялась обычная пакля. Ее наматывали под резьбу насухую. В процессе эксплуатации волокна пакли быстро промокали, на стальных деталях образовывалась коррозия и плесень, в трубах возникали протечки.

Немногим увеличивали срок службы использование пакли с покраской и замачиванием в олифе или в свинцовом сурике. Благодаря современным технологиям разработаны наиболее качественные и удобные в использовании материалы.

Поливинилхлоридная лента

Лента используется для защиты внешней части трубы от поражения ржавчиной и плесенью. Чаще всего поливинилхлоридная лента применяется при строительстве сети трубопроводов для транспортировки газа и нефти. Также часто лентой заклеивают прохудившиеся участки при ремонте теплотрассы. Возможно и применение ее для мелкого монтажа стыков бытовых водопропускных труб.

Изоляционная лента легко приклеивается путем нанесения клея на одну из сторон. Перед использованием ее необходительно проверить на целостность, любые даже незначительные трещины или пузыри значительно снижают гидроизоляционные характеристики.

Поставляется материал в рулонах, запакованных в полиэтилен, который защищает его от внешних повреждений.

Резиновое полотно

Первоначально резиновое полотно предназначалось для изоляции подземных конструкций. Сейчас его широко применяют для защиты труб, расположенных в подвальных помещениях и в земле, — в канализационных и в водопроводных системах. Также полотном изолируют стыки в трубопроводах, по которым перегоняются нефть и газ.

Материал прочен, поэтому имеет длительный срок эксплуатации. Он устойчив к воздействию солей, щелочей, масел, спиртов. Его удобно монтировать благодаря высокой эластичности. Резиновое полотно сохраняет свои гидроизоляционные характеристики под влиянием высоких температур. Оно не выделяет в атмосферу токсичных веществ и безопасно для человека.

Изол – оклеечная гидроизоляция. Материал обладает высокой прочностью. Его часто используют для герметизации металлических стальных труб, при взаимодействии с которыми он легко сцепляется.

Он устойчив к воздействию высоких температур (до 150° C), поэтому эффективно применяется в системе отопления.

Недостатком материала является его неустойчивость к активным веществам, в составе которых присутствуют растворители и органические соединения.

Изол высокоэластичен, поэтому хорошо поддается растяжению. Рулонные упаковки, в которых он поставляется в продажу, удобны в использовании.

Термоусаживаемая лента

Термоусаживаемая лента применяется для гидроизоляции стыков, которые получились после сваривания всех элементов трубопровода. Также ее используют в быту при работе с пластиковыми трубами.

Материал имеет два слоя: пленка полиэтиленовая и термоплавкий слой. Он наносится на нагретую поверхность, поэтому легко сцепляется. Не рекомендуют использовать его на трубах, имеющих высокую температуру. При нагревании материал испортится. Термоусаживающую ленту не используют при проектировании ввода воды в дом с нагревательным элементом.

Материал нельзя оставлять под прямыми солнечными лучами, поэтому его хранят в затемненных помещениях.

Термоусаживаемые полиэтиленовые муфты

Полиэтиленовые муфты на сегодняшний момент считаются самыми эффективными в области гидроизоляции. Их используют для защиты стыков в трубопроводе, обеспечивающем горячее водоснабжение. Муфты применяются при прокладывании водопропускных труб, как в земле, так и над ней.

Материал легко монтируется. Он обладает высокопрочными качествами: устойчив к перепадам температур и различным агрессивным жидкостям.

Полимерная самоклеящаяся лента

Иначе гидроизоляционную ленту называют уплотнительный фторопластовый материал. Она применяется при защите от протекания резьбы канализационных систем.

Самоклеящаяся лента наматывается внахлест. Она выдерживает высокие температуры, долго сохраняет свою текстуру, удобна в применении.

Что нужно учитывать при проведении герметизации

Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов. Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши

В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук

Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук

Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.

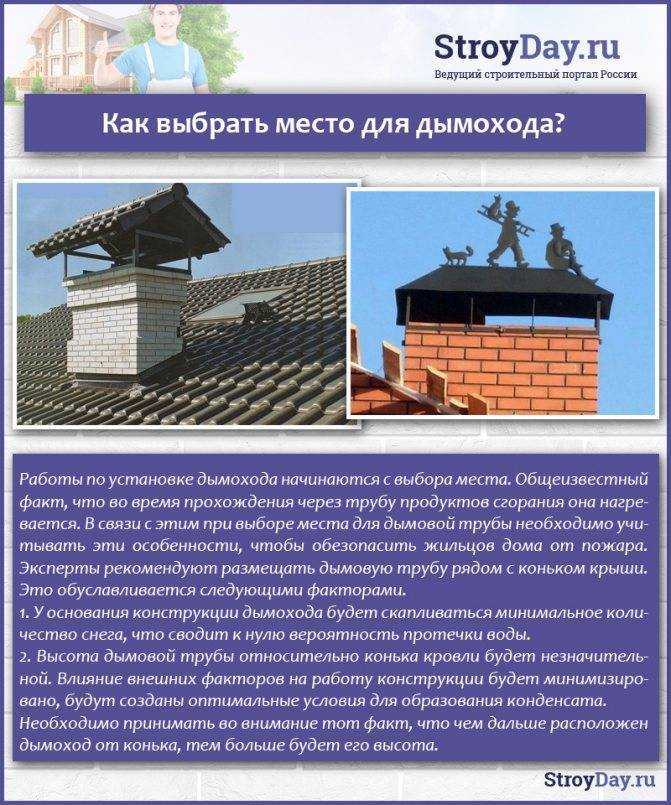

Как выбрать место для дымохода

Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.

Обращайте внимание на расположение трубы

Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.

Трубы прямоугольного сечения

Тип дымохода. Печь может быть укомплектована различными видами труб:

• кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
• металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
• сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
• модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.

Трубы могут быть разных типов При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.

Какими должны быть материалы, используемые для герметизации примыканий:

• обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
• поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
• быть инертными к действию солнечных лучей;
• обладать совместимостью с кровельными материалами;
• иметь длительный эксплуатационный ресурс.

Качественная герметизации – надежная защита от протечек

Что такое Энергофлекс и каковы его преимущества

Энергофлекс – марка утеплителя нового поколения. Сфера его применения включает прокладку канализационных магистралей, ГВС, систем подачи тепла. Он эффективен при необходимости изолировать поверхность труб от перепадов температуры и промерзания. В своей основе утеплитель имеет вспененный полиэтилен, который добывается путем вдавливания в него пропан-бутановой смеси.

В ходе производства получается теплый материал с пористой структурой. Ячейки его пор закрытые. Воздух в них будто консервируется, не высвобождаясь наружу, что позволяет получить эффективный утеплитель. Закрытые ячейки не пропускают внутрь материала ни воду, ни пар, что позволяет говорить о нем как о надежном влаго-барьере. При попадании в водную среду Энергофлекс способен впитать не более 0.5% своего объема за 24 часа.

Помимо упомянутых преимуществ, современная теплоизоляция обладает также следующими достоинствами:

Рулонный Энергофлекс

• низкая теплопроводность (на уровне минеральной ваты);
• пожаробезопасность (рабочий диапазон температур составляет от -40˚ до +90˚; загорание происходит при достижении температурной отметки +360˚; имеет свойство самозатухания);
• эластичность, позволяющая быстро восстанавливать форму;
• устойчивость к влиянию химических средств (возможность применения возле грунтовых вод);
• длительный срок службы, что на практике составляет от 20 до 25 лет;
• экологичность материала позволяет работать с ним без защитных средств.

Технические характеристики Энергофлекс

Преимущества материала обуславливают следующие технические характеристики:

• устойчивость к механическим ударам и потере формы;
• материал относится к группе горючести Г2, что означает умеренную горючесть;
• сопротивление диффузии влажного пара составляет более 3000 ед.;
• маловесность и гибкость позволяют монтировать утеплитель без посторонней помощи;
• характеризуется повышенным сопротивлением к теплоподаче;
• теплоизоляция устойчива к агрессивным воздействиям внешней среды;
• материал не гигроскопичен;
• демонстрирует характеристики повышенной прочности;
• не подвергается гниению даже при контакте с грунтовыми водами;
• имеет способность понижать структурные шумы.

На сегодняшний день изоляция выпускается в четырех формах:

• трубная теплоизоляция (длиной 1 и 2 м);
• рулонная (длиной 10, 14, 20 и 30 м);
• листовая;
• плитная.

Изоляция может использоваться как внутри зданий, так и за его пределами. Толщина стенок материала составляет 6, 9, 13, 20 мм. Применение под открытым небом предполагает наличие эффективной защиты от прямого попадания солнечных лучей.

Какова должна быть толщина слоя утепления подземного участка трубы

Формулы для расчета толщины утеплителя довольно сложны, разобраться с ними под силу только квалифицированным специалистам в этой области. Для рядового потребителя в самостоятельном расчете толщины нет необходимости, всегда можно получить консультацию у продавца или воспользоваться онлайн калькулятором для вычислений. Обычно в такие калькуляторы встраивают данные фирменных утеплителей, среди которых можно найти вид, наиболее подходящий по параметрам к устанавливаемому и использовать его для расчетов. Также в калькулятор вносятся параметры трубопровода, температура воздуха и физические характеристики протекающей воды.

Рис. 10 Онлайн калькулятор для расчета толщины изоляции

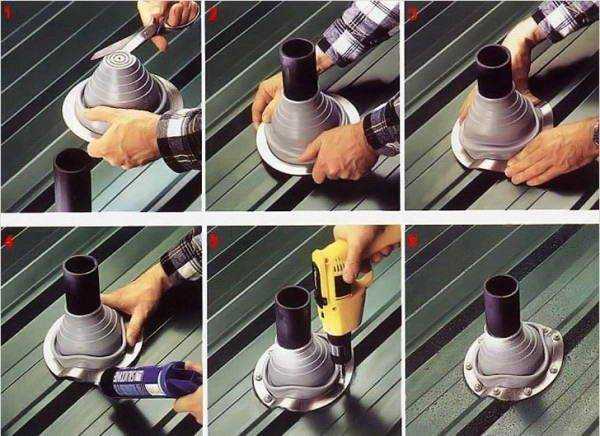

Изоляция дымохода на крыше

Дымоход в частном доме выходит через отверстие в крыше. Оно требует тщательной защиты. Разберемся, как выполняется гидроизоляция трубы на крыше. Зазоры уплотняют водостойким герметиком, но еще требуется монтаж системы водоотвода и специальных элементов: «фартук» и «галстук».

Герметизация конструкции выполняется в несколько этапов. Для начала нужно загрунтовать трубу и обработать ее мастикой на битумной основе. К ней нужно подключить диффузную мембрану. Теперь можно переходить к изготовлению деревянного короба. Он устанавливается между трубой и крышей (подробнее: «Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов»). При этом зазор должен составлять от 15 см. Все свободные ниши заполняются негорючим материалом, к примеру, минеральной ватой.

Монтаж примыкания к дымоходу

Для выполнения работы необходимо следующее:

• Ножницы по металлу;
• Внешние и внутренние уголки;
• Колпак с юбкой;
• Шуруповерт, а также саморезы к нему;
• Профнастил СС10;
• Молоток;
• Оцинкованный лист.

Место прохода трубы в крыше необходимо надежно изолировать от попадания жидкости. Качественно выполненная изоляция трубы дымохода на крыше позволит избежать протеканий. Обрешетка изготавливается так, чтобы спереди и сбоку от трубы находился брусок на удалении в 2 или 3 сантиметра, за ней — на удалении 5–10 сантиметров.

На фронтальной стороне дымохода будет размещен элемент «фартук», по своей ширине он должен перекрыть конструкцию примерно на 10–15 см. Ниши и углы изолируют герметизирующей лентой. Для этой задачи отлично подойдет лента фирмы Ондулин. Затем «фартук» фиксируют сбоку и прибивают его к крыше. Место стыка трубы и фартука крепится термостойкой прокладкой с хомутом.

Примыкание монтируется для обеспечения надежной гидроизоляции. Изготавливается элемент из стального листа. Примыкание устанавливают в месте, где присутствует профиль для штробы. Для выяснения места штробления, необходимо выполнить разметку. Работа выполняется с помощью угловой шлифовальной машинки.

Теперь можно переходить непосредственно к монтажу. Для начала монтируется металлический лист под нижнее примыкание. В будущем он будет выполнять функцию отвода влаги. Затем поверх листа крепится нижнее примыкание. Первый лист подгибается под второй таким образом, чтобы целиком облицевать трубу. Места загибов необходимо отметить маркером. Ненужные элементы конструкции вырезаются ножницами по металлу.

Остается выполнить монтаж бокового и верхнего примыкания. Выполнение задачи производится аналогично вышеописанному способу. Подгибы при создании конструкции необходимо, чтобы защитить его от протекания.

Гидроизоляция трубы в земле или снаружи позволяет повысить срок эксплуатации трубопровода. Для ее выполнения необходимо подобрать подходящий материал и заготовить нужные инструменты.

Гидроизоляция труб с утеплением

При прокладке труб водопровода и канализации выше глубины промерзания, а также для труб системы отопления, прокладываемых под землей, обязательным является их утепление. Поскольку все без исключения теплоизоляционные материалы теряют свои свойства при намокании, их необходимо дополнительно гидроизолировать.

Очевидно, что материалы обмазочного типа, как в предыдущем случае, здесь не подойдут. В данном случае чаще всего выбирают метод обмотки труб гидроизолирующими усиленными клейкими лентами на битумной основе, а также оберточными липкими лентами из поливинилхлорида (ПВХ).

Клейкие ленты – лучшее средство для гидроизоляции бытовых наружных трубопроводов

В каждом из случаев предварительно обмотанную утеплителем трубу оборачивают лентой с большим перехлестом и следят, чтобы материал ложился ровно без провисаний. Кроме того, контролируют, чтобы защитный слой получился довольно прочный и впоследствии не был испорчен механической нагрузкой от грунта.

Также в продаже существуют комбинированные материалы или так называемые скорлупы, представляющие собой одновременное сочетание утеплителя с гидроизоляционной поверхностью. Скорлупу подбирают под наружный диаметр трубопровода. При монтаже две части скорлупы надевают на трубу, скрепляют их между собой при помощи предусмотренных для этого пазов и промазывают стыки герметиком.

Пример гидро- и теплоизолирующей скорлупы

Гидроизоляция стальных труб

Стальные трубы обычно используют при прокладке наружных водопроводных трубопроводов и реже при подключении домов к центральной системе отопления. Как правило, диаметр бытовых магистралей невысок, и те средства, которые используют для изоляции изделий больших диаметров центральных сетей, здесь подходят не всегда.

Пожалуй, наиболее практичным, долговечным и стойким материалом для изоляции труб из стали служат битумно-полимерные мастики и эмульсии. Их преимущество состоит в том, что они готовы к применению непосредственно после открытия емкости с составом без дополнительного нагрева и прочего.

Следует отметить, что битумно-полимерные эмульсии чаще используют для обработки длинных и/или магистралей большого диаметра при помощи специальных агрегатов для нанесения, тогда как трубопроводы, прокладываемые на приусадебных участках, изолируют более удобными к ручному применению битумно-полимерными мастиками.

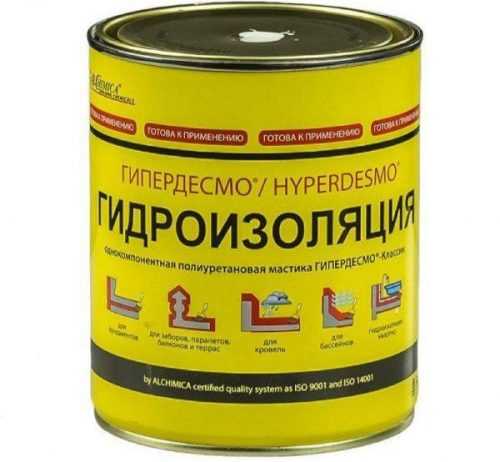

Примеров подобного типа мастик на рынке масса – Технониколь, Технопрок, Эластопаз и т.п. Кроме того, зачастую такие составы весьма универсальны и подходят как для гидроизоляции кровли и фундамента, так и для защиты, собственно, труб.

Как гидроизолировать трубу

Рассмотрим, как устроить гидроизоляцию стальной трубы при помощи битумной мастики своими руками:

1. Очистить поверхность трубы от ржавчины, грязи и пыли, например щеткой с металлической щетиной.
2. Открыть ведро с мастикой, по необходимости (согласно инструкции) тщательно перемешать.
3. При помощи кисти или валика равномерно нанести состав на поверхность трубы.

Пример универсальной мастики, подходящей в том числе и для изоляции труб

4. Для обеспечения должного уровня надежности изолирующего слоя его толщина в результате должна составить 1000-1500 мкм (1-2мм), поэтому возможно потребуется нанести мастику на трубу в 2-3 слоя.
5. После высыхания обработанной поверхности трубопровод готов к обратной засыпке землей.

Поскольку битумно-полимерные мастики зачастую имеют водную основу, работать с ними при отрицательных температурах запрещается. Узнать, на какой основе произведен тот или иной раствор можно, изучив его состав на упаковке.

Поливинилхлоридная (ПВХ) лента

Большой популярностью при организации гидроизоляции различных коммуникаций пользуется поливинилхлоридная (ПВХ) лента. Она обладает отличными характеристиками и применяется в основном для того, обезопасить наружную поверхность труб от губительного воздействия коррозии.

Для гидроизоляции большинства труб можно использовать ленту из поливинилхлорида

Кроме этого, в наши дни поливинилхлоридная лента используется при ремонте теплопроводов, а именно — во время замены старого гидроизолятора на коммуникации, транспортирующей горячую воду или газ. В некоторых случаях ПВХ лента применяется для гидроизоляции хозяйственных коммуникаций.

Одна сторона поливинилхлоридной ленты снабжается на стадии производства специальным клейким составом, который позволяет проводить её монтаж максимально удобно. Перед применением этой ленты, рекомендуется тщательно проверить её на предмет трещин и прочих дефектов.

Хранится, транспортируется и продаётся такая гидроизоляция в специальных рулонах, которые намотаны на катушки. Для защиты от влаги такие катушки обматываются полиэтиленом.

Правила прокладки в земле своими руками

ГОСТ говорит о том, что для укладки в землю, трубы обязаны иметь диаметр не менее 32 миллиметров. Для удобного и быстрого монтажа приобретается набор фитингов.

Смотреть видео

• Сначала выкапывается траншея в земле. Нормативы указывают, что глубина траншей должна превышать уровень промерзания грунта. Лучше воспользоваться специальными таблицами, чтобы определить уровень промерзания конкретно для вашего региона. 0,5 метра – оптимальная ширина для шва.
• Уплотняем траншею -дно и так же стенки.
• Создают подушку, дающую амортизацию. Для неё достаточно насыпать слой, например пескогравия или песка примерно от 10 – 15 см.
• Обязательна обмотка водопровода теплоизоляционным слоем. Потом изделия укладываются в ров, и соединяются с помощью фитингов.
• Трубопровод засыпаем песком. Главное, чтобы высшая точка находилась на 5 сантиметров выше, самого трубопровода.
• Плиткой закрываем то место, где находится водопровод. В этом же деле незаменимыми помощниками станут битый кирпич с черепицей.
• Засыпаем траншею землей. Легко понять, что монтировать полипропиленовые трубы в грунт не такой и сложный процесс.
