Краткий экскурс в теорию
Сегодня мы не будем сильно углубляться в теоретические основы электротехники, а попытаемся кратко объяснить суть проблемы. Тем, кто желает более детально ознакомиться с данным вопросом, рекомендуем прочитать на нашем сайте серию статей по физике переменного электрического тока.
Штатная установка выключателя.
Приведем в качестве примера фрагмент бытовой электросети, где организовано подключение электролампы освещения и штепсельного разъема (розетки).

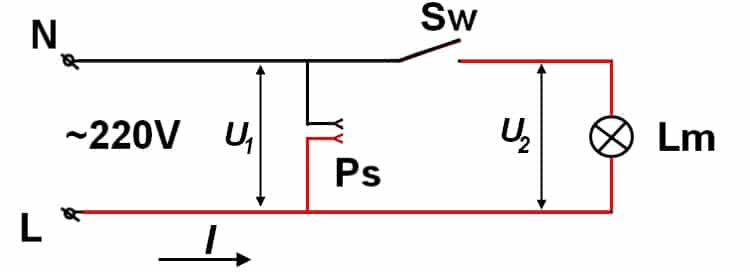

Фрагмент бытовой сети с подключением лампы и розетки
Обозначения:
- L – фаза.
- N – ноль.
- Ps – розетка.
- Sw – выключатель освещения.
- Lm – лампа.
Как известно, в однофазных цепях электрический ток (Ì) течет от фазы к нулю. В приведенном выше рисунке выключатель SW находится в разомкнутом положении, следовательно, лампа будет обесточена, в чем можно убедиться, измерив напряжение U2. При этом на штепсельном разъеме и части сети до выключателя (отмечено красным) будет оставаться рабочий потенциал U1, соответствующий фазному напряжению. Это штатный режим работы для данной схемы, где выключатель размыкает фазный провод.
Обратим внимание, если производить замеры индикатором напряжения, то он покажет наличие фазы на одном из контактов штепсельного разъема и ее отсутствие на обоих контактах патрона лампы
Установка выключателя на ноль
Теперь посмотрим, что произойдет, если поменять фазу и ноль местами, или, что чаще встречается на практике, установить выключатель на ноль, а не фазный провод.
Выключатель установлен неправильно
Внешне такое изменение никак не проявит себя. Лампа будет так же, как и в предыдущем примере включаться и выключаться, а на контактах розетки присутствовать разность потенциалов. Но, возникают определенные нюансы, которые проявляются в виде наличия напряжения на контактах патрона и части нулевой линии между лампой и выключателем. В чем несложно убедиться, используя электрический пробник.
Такой вариант подключения несет в себе потенциальную угрозу поражения электротоком при попытке замены или ремонта светильника.
Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.
Резюмируя итоги главы можно констатировать, что неправильное подключение контактов выключателей в распределительной коробке не оказывает значимого влияния на работу электрических приборов, подключенных к розетке. Помимо этого мы выяснили о необходимости комбинированного применения измерительных приборов (вольтметра и пробника).
Как перевести ВА (Вольт-Ампер) в Вт и наоборот?
е. проводник длиной в l метров и сечением F кв. миллиметров имеет сопротивление ρ • F/l омов Здесь ρ — постоянная, зависящая от материала и температуры проводника — удельное сопротивление; величина l/ρ — называется удельной электропроводностью
В таблицах помещены данные относительного сопротивления различных веществ, от величины которого зависит их пригодность в качестве проводников или изоляторов
Металлы для проводников
Сопротивление в омах на 1 м длины и 1 мм2 сечения; при 20° С
| Алюминий | 0,029 | Ртуть | 0,058 |
| Алюминиевая бронза | 0,13 | Серебро | 0,016 |
| Бронза | 0,17 | Сталь мягкая | 0,1-0,2 |
| Железо | 0,086 | Сталь закаленная | 0,4-0,75 |
| Медь чистая | 0,017 | Свинец | 0,21 |
| Медь обыкновенная | 0,018 | Тантал | 0,12 |
| Никкель | 0,070 | Цинк | 0,06 |
| Платина | 0,107 |
Материалы для сопротивлений
| Графит | 4,0-12,0 | Кокс | 50 |
| Константин | 0,50 | Круппин | 0,85 |
| Манганин | 0,43 | Нейзильбер | 0,16-0,4 |
| Никкелин | 0,40 | Никкель | 0,34 |
| Реотан | 0,45 | Уголь | 60 |
Изолирующие материалы
Сопротивление в мегомах (1 мегом — 1000000 омов) куба в 1 см3
| Кварц плавленный | 5.1012 | Церезин | 5.1012 |
| Парафин | 3.1012 | Эбонит | 1.1012 |
| Прессшпан | 1.105 | Каучук | 1.108 |
| Стекло | 5.107 | Сера | 1.1011 |
| Черное дерево | 4.107 | Слюда белая | 3.1010 |
| Линолеум | 1.107 | Янтарь | 5.1010 |
| Тополь парафинированный | 5.105 | Клен парафинированный | 3.104 |
| Кварц перпендикулярно к оптической оси | 3.1010 | Кварц параллельно к оптической оси | 1.10 |
| Шеллак | 1.1010 | Целлулоид белый | 2.104 |
| Сургуч | 8.109 | Шифер | 1.102 |
| Воск желтый | 2.109 | Фибра красная | 5.102 |
| Фарфор неглазированный | 3.108 |
Жидкие сопротивления
Сопротивление в омах куба в 1 см3 при 15° С
| Серная кислота 5% | 4,80 | Серная кислота 10% | 2,55 |
| Серная кислота 20% | 1,53 | Серная кислота 30% | 1,35 |
| Аммиак 1,6% | 15,22 | Аммиак 8,0% | 9,63 |
| Аммиак 16,2% | 15,82 | Раствор поваренной соли 5% | 14,92 |
| Раствор поваренной соли 10% | 8,27 | Раствор поваренной соли 15% | 6,10 |
| Раствор поваренной соли 20% | 5,11 | Раствор цинкового купороса 5% | 52,4 |
| Раствор цинкового купороса 10% | 31,2 | Раствор цинкового купороса 15% | 24,1 |
| Раствор цинкового купороса 20% | 21,3 | Раствор медного купороса 5% | 52,9 |
| Раствор медного купороса 10% | 31,3 | Раствор медного купороса 15% | 23,8 |
| Раствор сернокислого магния 5% | 83,0 | Раствор сернокислого магния 10% | 23,2 |
| Раствор сернокислого магния 15% | 20,8 | Раствор сернокислого магния 20% | 21,0 |
Сопротивление пробою
Переменный ток напряжением в 20 000 вольт пробивает изолирующий слой следующей толщины, мм:
| Воздух | 34 | Льняное масло | 7,5 |
| Парафин каменноугольный | 2,2 | Трансформаторное масло | 2,0 |
| Вулканизированный каучук | 1,2 | Невулканизированный каучук | 0,85 |
| Церезин | 0,65 | Озокерит | 0,65 |
| Гуттаперча | 0,34 | Парафин | 0,5 |
| Скипидар | 0,5 | Воск | 0,25 |
| Кабельная масса | 0,2 | Масса для заливки муфт | 0,45 |
В процессе проектирования электрическим системам довольно часто необходим очень сложный анализ. Это требуется для того, чтобы можно было легко оперировать огромным количеством величин – вольты, амперы, ватты и др. Одновременно с этим производится расчет соотношения этих величин при конкретной нагрузке на механизм.
В домашней сети напряжение фиксированное, а вот сила тока и мощность разные, хотя это и взаимозаменяемые величины.
В этом случае требуется помощь для точного перевода ватт в амперы при постоянном значении напряжения.
А чтобы это сделать, можно воспользоваться онлайн калькулятором, который расположен на нашем сайте.
Для того, чтобы произвести перевод с помощью онлайн калькулятора, нужно ввести определенные величины в указанные графы.
Но для этого нужно знать, что означают некоторые данные. Например, ампер является величиной измерения силы электрического тока, которая определяется в кулонах.
Взаимосвязь основных электрических величин
Мощность и ток могут быть связаны через напряжение (U) или сопротивление цепи (R). Однако на практике применить формулу P = I2 * R сложно, так как сложно точно рассчитать сопротивление в реальной зоне.
Одно- и трехфазное подключение
Большая часть бытовой электропроводки однофазная.
В этом случае пересчет полной мощности (S) и переменного тока (I) с использованием известного напряжения происходит в соответствии со следующими формулами, вытекающими из классического закона Ома:
S = U * I
I = S / U
Сейчас широкое распространение получила практика подключения трехфазной сети к жилым, бытовым и небольшим промышленным объектам. Это оправдано с точки зрения минимизации затрат на кабели и трансформаторы, которые несет поставщик электроэнергии.
При подключении трехфазной сети на входе устанавливается трехфазный автомат (вверху слева), трехфазный счетчик (вверху справа), а для каждой выделенной цепи – обычные однополюсные устройства (внизу слева)

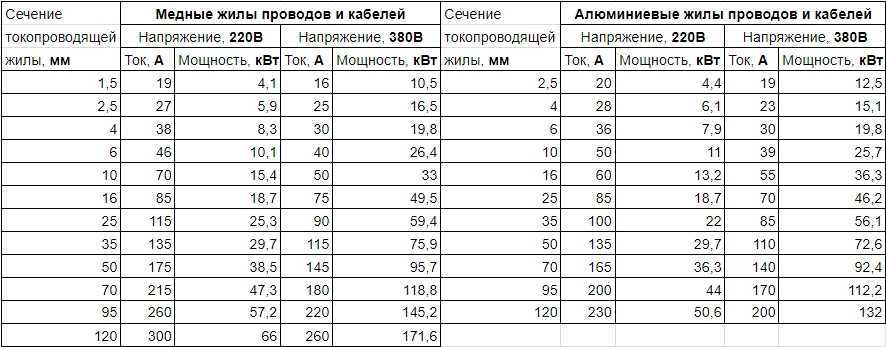

Сечение проводов разводки и номинальная мощность при использовании трехфазных потребителей также определяется силой тока, которая рассчитывается следующим образом:
Il = S / (1,73 * Ul)
Здесь нижний индекс «l» указывает на линейный характер значений.
При планировании и последующей разводке внутри помещения трехфазных потребителей лучше располагать в отдельных цепях. Устройства, работающие от штатного 220В, стараются более-менее равномерно рассредоточиться по фазам, чтобы не было существенного дисбаланса по мощности.
Иногда они допускают смешанное подключение устройств, работающих как от одной, так и от трех фаз. Это не самая простая ситуация, поэтому лучше всего рассмотреть ее на конкретном примере.
Пусть в схему входит трехфазная индукционная печь с активной мощностью 7,0 кВт и коэффициентом мощности 0,9. Микроволновая печь мощностью 0,8 кВт с коэффициентом пускового тока «2» подключена к фазе «А», а электрический чайник мощностью 2,2 кВт – к фазе «В». Необходимо рассчитать параметры электрической сети для этого участка.
Схема подключения устройств к сети. В этой конфигурации всегда устанавливается трехфазный переключатель. Запрещается использовать несколько однофазных выключателей для защиты
Определяем суммарную мощность всех устройств:
Si = Pi / cos (f) = 7000 / 0,9 = 7800 В * А;
Sm = Pm * 2 = 800 * 2 = 1600 В * A;
Sc = Pc = 2200 В * А.
Определяем текущую мощность каждого устройства:
Ii = Si / (1,73 * Ul) = 7800 / (1,73 * 380) = 11,9 А;
Im = Sm / Uf = 1600/220 = 7,2 А;
Ic = Sc / Uf = 2200/220 = 10 А.
Определите силу тока поэтапно:
IA = Ii + Im = 11,9 + 7,2 = 19,1 А;
IB = Ii + Ic = 11,9 + 10 = 21,9 А;
IC = Ii = 11,9 А.
Максимальный ток при всех включенных электроприборах протекает через фазу «В» и будет равен 21,9 А. Комбинация, достаточная для нормальной работы всех устройств в этой цепи, – это сечение медных проводников 4,0 мм2 и автоматический выключатель на 20 или 25 А.
Типовое напряжение внутренних сетей
Поскольку мощность и ток связаны через напряжение, это значение необходимо точно определять. До введения ГОСТ 29322-2014 с октября 2015 года значение для обычной сети составляло 220 В, а для трехфазной – 380 В.
Согласно новому документу, эти показатели приведены в соответствие с европейскими требованиями – 230/400 В, но большинство домашних систем электроснабжения по-прежнему работают по старым параметрам.
Узнать реальное значение напряжения можно с помощью вольтметра. Если цифры намного ниже, чем ссылочные, необходимо подключить входной стабилизатор
допускается отклонение 5% фактического значения от эталонного на любой период и 10% не более чем на один час. Когда напряжение падает, некоторые потребители, такие как электрический чайник, лампа накаливания или микроволновая печь, теряют мощность.
Но если устройство оснащено встроенным стабилизатором (например, газовый котел) или имеет отдельный импульсный блок питания, то потребляемая мощность останется неизменной.
В этом случае, поскольку I = S / U, падение напряжения приведет к увеличению силы тока. Поэтому не рекомендуется подбирать сечение жил кабеля «от конца до конца» по расчетным максимальным значениям, но желательно иметь запас 15-20%.
Параметры домашней электрической сети
После выяснения того, что ток в розетке наших домов переменный, необходимо знать его главные параметры, которым относятся величина напряжения, и частота. Напряжение домашних электрических сетей составляет 220в. Весь мир пользуется электричеством с частотой 50 Герц, за исключением США, где этот параметр имеет значение 60 Гц.
По проводу фактических значений напряжения и частоты необходимо знать:
- Частота 50 Гц задается генерирующим устройством электростанции и всегда соответствует заданному значению.
- Напряжение в отдельно взятом доме или квартире может отличаться от номинального значения 220 В. На это могут оказывать влияние техническое состояние, величина и распределение нагрузки сети, питающей многоквартирный дом или жилой район, степень загруженности ее трансформаторной подстанции. Эти отклонения, могут быть весьма значительными и достигать 20-25 Вольт. В этом случае целесообразно подключение домашней электросети производить через стабилизатор напряжения.
В розетке постоянный или переменный ток?
Виды тока.
Есть 2 вида тока — это постоянный и переменный.
- Постоянный ток — обладает определённым направлением передвижения заряженных частиц.
- Переменный ток — имеет свойство изменяться по направлению и величине.
Из генераторов электростанций поступает переменный ток. На трансформаторной станции он преобразуется в 380 вольт. Низковольтный участок подстанции выдает три фазы и нулевой провод, подключение потребителей происходит от одной из фаз и нулевого провода. В итоге в здание поступает переменный однофазный ток с напряжением 220 вольт. Электричество в жилой дом поступает на счетчик, а далее через автоматы на распределительные коробки в каждое помещение. В распределительных коробках проводка разводится по комнате для розеток и осветительных приборов.
Постоянный ток — используют: в аккумуляторных батареях, солнечные панели, термопары, в локальных сетях автомобильного и воздушного транспорта, в компьютерных электросхемах, автоматических системах, телевизионной аппаратуре.
Переменный ток — составляется около 90% от всей потребляемой электроэнергии, это связано с тем что его можно «транспортировать» на огромные расстояния, изменяя напряжение до нужных параметров.
Параметры домашней электрической сети.
Стандартное напряжение для домашних электросетей — 220 вольт, частота — 50 герц. Параметр частоты является неизменным, а вот напряжение в сети может быть отличаться, на него влияют: сетевые нагрузки, состояние оборудования, загруженность подстанции.
Токовая нагрузка.
Все розетки имеют допустимую токовую нагрузку, определить её можно по маркировке, к примеру обозначение «6A» указывает нам на максимальную силу тока в 6 ампер. У всех электроприборов есть технический паспорт, там обязательно указана потребляемая мощность. Не перегружайте розетки, это может привести к выходу оборудования из строя и пожару.
Методы измерения напряжения и тока.
Чтобы измерить показатели напряжения и тока нужно:
Индикатор напряжения — может быть:
- однополюсным — определяет фазу в розеточном контакте, но не обнаруживает наличие или отсутствие нуля.
- двухполюсным — показывает ток между фазами, а также между нулем и фазой.
Мультиметр — проводит измерения любого типа тока, присутствующего в розетке и проверяет уровень напряжения.
Какая взаимосвязь между показателями силы тока, напряжения и потребляемой мощности?
Для начала – буквально несколько слов о природе этих величин.
- Напряжение – это разность электрических потенциалов между двумя точками цепи. А потенциал, упрощенно – количество заряда, то есть, по сути, показатель энергии в данной точке. Измеряется в вольтах (В).
- При наличии разности потенциалов (то есть напряжения) при замыкании цепи по ней начинает протекать ток – направленное движение электрически заряженных частиц. Показатель силы тока – это количество заряда, прошедшее через какую-то точку в единицу времени (в секунду). Единицы измерения — амперы (А).
- Наконец, конечная цель электрического тока в приборах и устройствах – это выполнение определенной работы, связанной либо с перемещением самого заряда, либо с преобразованием в другие виды энергии – тепловую, кинетическую, волновую и т.п. Количество этой работы, выполненное за единицу времени (за секунду), как раз и является электрической мощностью. Единица измерения – ватт (Вт).
Для любой из упомянутых величин имеются производные величины, показывающие десятичную разрядность. Весь «спектр» знать необязательно, но в наиболее часто используемых — разбираться надо:
- микро…(мк или µ) — n×0.000 001
- милли…(м) — n×0.001
- кило… (к) — n×1 000
- мега… (М) — n×1 000 000
Например, показатель мощности в 3.2 кВт – не что иное, как 3200 Вт
При проведении расчетов все величины должны быть приведены к одинаковым по десятичному разряду производным. Обычно на бытовом уровне оперируют «чистыми» величинами, и только показатель мощности, если он достаточно высокий, указывают в результате в киловаттах.
Взаимосвязь этих трех величин в упрощенном виде для цепи постоянного тока описывается следующей формулой:
P = U × I
где:
P — мощность, Вт;
U — напряжение, В;
I — сила тока, А.
Как видно, провести расчет, зная эту формулу – труда не составит.
Что такое «вольт-ампер»
Прежде, чем рассматривать, как ва перевести в ватты, нужно усвоить, что это такое мощность ва. Вольт-ампер является внесистемной измерительной единицей. В России ее часто используют на равных с ваттом – единицей международной системы СИ. Мощность ва равна перемноженным друг на друга действующим показателям силы тока и напряжения. На письме измерительную единицу принято показывать как В·А или V·A. Есть и дольные, и кратные единицы, например, в одном мегавольтампере содержится миллион ВА. Такую единицу обозначают как МВ·А, в профессиональной речи именуют «эмва». Киловольт-ампер равен тысяче ВА. Дольные единицы на практике, как правило, не используются.
Важно! Иногда В·А ошибочно приравнивают к полной мощности или рассматривают как единицу, абсолютно эквивалентную ватту. Это ошибка, связанная с отождествлением некоторой величины и ее размерности. В вольт-амперах измеряется полная электрическая мощность, применяется эта единица для оценки мощности в цепях, где действует переменный электроток: в этих условиях потребность ва переводить в ватты отсутствует, так как они друг другу равны
При работе с постоянным током дела обстоят иначе: вольт-амперный показатель приравнивается к активной (а не общей) мощности в ваттах, в этом случае для выяснения мощностных характеристик потребуется провести некоторые расчеты
В вольт-амперах измеряется полная электрическая мощность, применяется эта единица для оценки мощности в цепях, где действует переменный электроток: в этих условиях потребность ва переводить в ватты отсутствует, так как они друг другу равны. При работе с постоянным током дела обстоят иначе: вольт-амперный показатель приравнивается к активной (а не общей) мощности в ваттах, в этом случае для выяснения мощностных характеристик потребуется провести некоторые расчеты.
Основные правила при переводе амперов в киловатты в трехфазных сетях
В этом случае основные формулы будут такие:
- Для начала для расчета Ватта, необходимо знать, что Ватт= √3*Ампер*Вольт. Из этого получается такая формула: P = √3*U*I.
- Для правильного подсчета Ампера, нужно склоняться к таким расчетам: Ампер = Ват/ (√3 * Вольт), получаем I= P/√3 *U
Можно рассмотреть пример с чайником, он заключается в таком: есть определенный ток, он проходит по проводке, тогда когда начинает свою работу чайник с мощностью два киловатта, а также имеет переменную электроэнергию 220 вольт. Для такого случая, необходимо использовать такую формулу:
I = P/U= 2000/220 = 9 Ампер.
Если рассматривать данный ответ, можно сказать о нем, что это маленькое напряжение. При подборке шнура, который будет использоваться, необходимо верно и умно подобрать его сечения. Например, шнур из алюминия выдерживает на много меньшие нагрузки, а вот медный провод с таким же сечением выдерживает нагрузку в два раза мощнее.
Поэтому, чтобы произвести правильный расчет и перевод амперов в киловатты, необходимо придерживаться выше наведенных формул. Также следует быть предельно осторожными в работе с электрическими приборами, чтобы не навредить своему здоровью и не испортить данный агрегат, который будет использоваться в дальнейшем.
Из школьного курса физики всем нам известно, что силу электротока измеряют в амперах, а механическую, тепловую и электрическую мощность – в ваттах. Данные физические величины связаны между собой определенными формулами, но так как они являются разными показателями, то просто взять и перевести их друг в друга нельзя. Для этого нужно одни единицы выразить через другие.

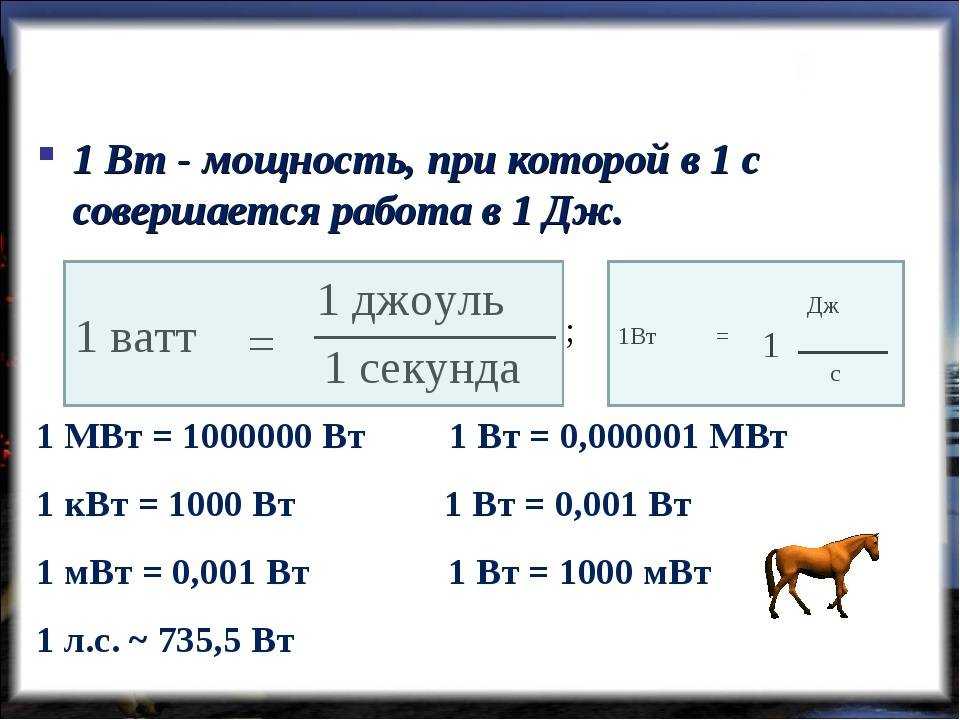

Мощность электротока (МЭТ) – это количество работы, совершенной за одну секунду. Количество электричества, которое проходит через поперечное сечение кабеля за одну секунду называется силой электротока. МЭТ в таком случае это прямо пропорциональная зависимость разности потенциалов, иными словами напряжения, и силы тока в электрической цепи.
Теперь разберемся, как же соотносятся сила электротока и мощность в различных электрических цепях.
Нам понадобится следующий набор инструментов:
- калькулятор
- электротехнический справочник
- токоизмерительные клещи
- мультиметр или аналогичный прибор.
Алгоритм пересчета А в кВт на практике следующий:
1.Измеряем с помощью тестера напряжения в электрической цепи.
2.Измеряем с помощью токоизмерительных ключей силу тока.
3.При постоянном напряжении в цепи величина тока умножается на параметры напряжения сети. В результате мы получим мощность в ваттах. Для перевода ее в киловатты, делим произведение на 1000.
4.При переменном напряжении однофазной электросети величина тока умножается на напряжение сети и на коэффициент мощности (косинус угла фи). В результате мы получим активную потребляемую МЭТ в ваттах. Аналогичным образом переводим значение в кВт.

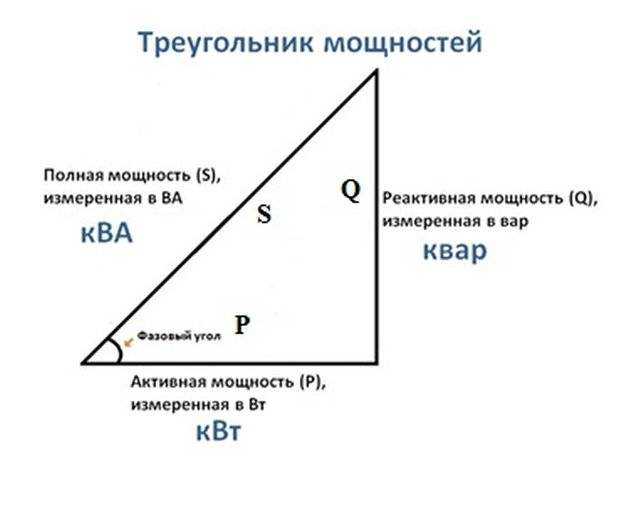

5.Косинус угла между активной и полной МЭТ в треугольнике мощностей равен отношению первой ко второй. Угол фи – это сдвиг фаз между силой тока и напряжением. Он возникает в результате индуктивности. При чисто активной нагрузке, например, в лампах накаливания или электрических нагревателях, косинус фи равняется единице. При смешанной нагрузке его значения варьируются в пределах 0,85. Коэффициент мощности всегда стремиться к повышению, так как, чем меньше реактивная составляющая МЭТ, тем меньше потери.
6.При переменном напряжении в трехфазной сети параметры электротока одной фазы умножается на напряжение этой фазы. Затем рассчитанное произведение умножается на коэффициент мощности. Аналогичным образом производится расчет МЭТ других фаз. Далее все значения суммируются. При симметричной нагрузке общая активная МЭТ фаз равняется утроенному произведению косинуса угла фи на фазный электроток и на фазное напряжение.
Отметим, что на большинстве современных электрических приборов, сила тока и потребляемая МЭТ уже указана. Найти эти параметры можно на упаковке, корпусе или в инструкции. Зная исходные данные, перевести амперы в киловатты или амперы в киловатты дело нескольких секунд.
Для электроцепях с переменным током существует негласное правило: для того, чтобы получить приблизительное значение мощности при расчете сечений проводников и при выборе пусковой и регулирующей аппаратуры, нужно значения силы тока разделить на два.
Требования к штепсельным соединениям
Для подключения электроприбора к сети розетка с вилкой являются соответственно источником и приемником энергии, образуя штепсельное соединение. К нему предъявляются следующие требования.
Надежный контакт. Слабое соединение приводит к разогреву и выходу его из строя
Важно также обеспечить надежную фиксацию от самопроизвольного отключения. Здесь удобно применять пружинящие контакты в розетке.
Изоляция токонесущих частей друг от друга.
Защита от прикосновения руками или разными предметами к деталям, находящимся под напряжением. Для защиты от детей в розетках предусматриваются специальные шторки, открывающиеся только тогда, когда вставляется вилка.
Обеспечение полярности при подключении
Это важно, если через соединение течет постоянный ток или устройство применяется в сочетании с однополюсным выключателем. Конструкция розетки не допускает неправильного подключения.
Наличие заземления для приборов 1 класса защиты. В розетках важно правильно подключить заземление.
Для защиты от детей в розетках предусматриваются специальные шторки, открывающиеся только тогда, когда вставляется вилка.
Обеспечение полярности при подключении
Это важно, если через соединение течет постоянный ток или устройство применяется в сочетании с однополюсным выключателем. Конструкция розетки не допускает неправильного подключения.
Наличие заземления для приборов 1 класса защиты
В розетках важно правильно подключить заземление.

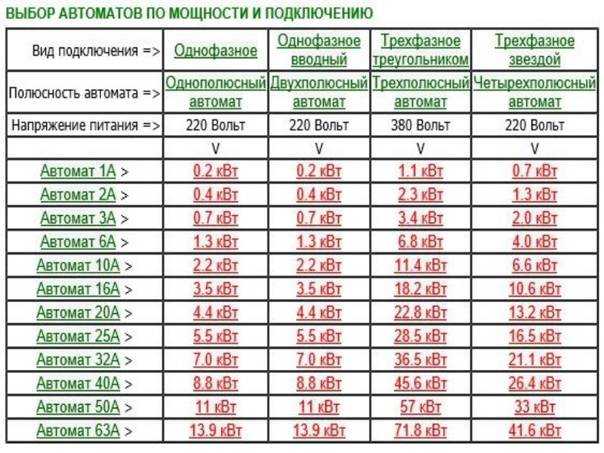

Не забудьте про автоматический выключатель
Еще одна важная составляющая системы электроснабжения – это автоматы (раньше они назывались пробками). Если вы посмотрите в свой распределительный щиток, то должны увидеть там такие устройства с маленькими цветными переключателями и указанием максимального рабочего тока. Это и есть выключатель. Городские квартиры чаще всего оснащаются 16, 25 или 32 А автоматами. Так вот, пользуясь формулой, вы можете рассчитать, какой прибор нужно поставить для безопасного использования мощной техники.
Вернемся к приобретенной плите, мощностью скажем 6 кВт (6000 Вт). Используя формулу, получаем – 6000 Вт/220В = 27 А. Соответственно для нормального функционирования вашей плиты нужно установить автомат на 32 А. И желательно все же на каждый мощный прибор устанавливать отдельный автомат. Потому что если на нем «висят» еще, скажем розетки, то при одновременном включении с техникой, автомат может выбить.
Если вы всерьез решили заняться самостоятельным монтажом оборудования или проводки у себя дома, то лучше будет пройти краткий онлайн-курс электрика. Потому что без базовых знаний нечего и делать в распределительном щитке.
Кажется, что нет ничего проще, чем подсоединить пару проводков, но стоит немного ошибиться и короткое замыкание вам обеспечено.Поэтому, чтобы избежать неприятных последствий, всегда перепроверяйте все соединения. А при затруднении не стесняйтесь обращаться за помощью к специалистам.
Необходимые расчёты
Сначала нужно проверить розетки, которые подключены к выбранному автомату. Иногда автоматическое устройство питает не только бытовую технику, но и приборы освещения. При неправильном монтаже электрической проводки в доме все снабжение может зависеть только от одного аппарата. Подсчитывают общее количество потребителей, складывают напряжение, которое необходимо им для работы.
В результате выйдет сумма ватт, которые поставляет автоматическое устройство этим приборам. Скорее всего, техника не будет подключена одновременно, но формула даст возможность высчитать максимальный показатель потребляемого напряжения. Если на каком-то устройстве указана не определённая мощность, а её интервал, то необходимо брать самую большую величину.
Минимальные показатели не учитываются, так как в этом случае автомат будет работать при полной нагрузке. Это недопустимо, ведь в сети случаются перебои, а это приведёт к поломке отключающего прибора. Напряжение в частных домах и на производственных предприятиях отличается. Разделяют два вида:
- однофазная сеть — 220 В;
- двухфазная — 380 вольт.
Как перевести вольт-ампер в ватты
Разобравшись, что же такое ва, нужно рассмотреть, что нужно делать, если необходимо вольт ампер перевести в ватт. Для решения бытовых задач можно следовать следующему алгоритму:
- В инструкции источника питания нужно найти значение потребляемой им мощности. Часто производящие фирмы указывают значение этого параметра в вольт-амперах. Оно обозначает наибольшее количество электрической энергии, которое устройство способно потребить из сети. Таким образом, его можно приравнять к полному мощностному значению.
- Теперь нужно узнать коэффициент полезного действия эксплуатируемого источника. Он определяется особенностями его конструкции и тем, сколько приборов к нему подсоединено. На практике такой коэффициент при подключении бытовой и профессиональной техники обычно варьируется в пределах 0,6-0,8.
- После этого выполняется собственно перевод вольт-амперных единиц в ваттные. Для его выполнения нужно узнать активную мощность прибора, поставляющего бесперебойное питание. Чтобы узнать ее значение в ваттах, нужно потребляемый мощностной параметр в вольт-амперах, обозначенный производителем в прилагающейся документации, перемножить на КПД устройства (он же – коэффициент мощности). Это можно выразить посредством формулы: В = ВА*КПД.
Способ расчета можно показать на примере. Допустим, в техническом паспорте аппарата указано, что его потребляемая мощность равняется 2000 вольт-ампер. Коэффициент полезного действия оказывается равным 0,7. Если перемножить числа, получается: 2000*0,7=1400 Ватт. Данное число показывает активную потребляемую мощность, выдаваемую данным устройством. Оставшиеся 30% представляют собой энергетические потери, связанные с функционированием питательного блока.
Также для перевода ва в вт применяется калькулятор. Нужно заполнить поля, которые предлагает экранная форма, значениями, соответствующими показателям того или иного прибора, и нажать кнопку, инициирующую расчеты. По завершении пользователь получит нужное мощностное значение в ваттах.
Важно! Активное мощностное значение по определению не может превышать полную мощность. Но у определенной части потребителей электротока (к примеру, лампочек накаливания, кипятильников, электрочайников) эти два показателя равны друг другу за счет отсутствия компонента реактивной нагрузки, поэтому при расчетах, связанных с ними, не потребуется ватты переводить в вольтамперы или наоборот. У данных приборов мощностные цифры, выраженные в ваттах, будут идентичны таковым в вольт-амперах
У данных приборов мощностные цифры, выраженные в ваттах, будут идентичны таковым в вольт-амперах
Это обозначает, что уровень, потребляемый прибором и требующийся для его исправного функционирования, будет равняться активной мощности, выраженной в ваттах
У данных приборов мощностные цифры, выраженные в ваттах, будут идентичны таковым в вольт-амперах. Это обозначает, что уровень, потребляемый прибором и требующийся для его исправного функционирования, будет равняться активной мощности, выраженной в ваттах.
Сколько ампер потребляет устройство
Отвечая на вопрос, как узнать амперы, стоит указать, что это можно при помощи устройства под названием амперметр, также как рассчитать ватты зная вольт и ампер. Простым единичным измерением можно не только узнать количество потребляемой энергии, но и перевести полученное значение в другие величины, скорректировать планировку проводки, купить более мощный электросчетчик и другое. Также можно узнать эту информацию, открыв руководство к эксплуатации.
Обратите внимание! Нередко, все необходимые данные прописаны на самой коробке или технических характеристиках на сайте производителя. Часто информация указана в квт и ее посредством конвертора легко можно перевести в ампераж. Еще одним простым вариантом, как определить потребление энергии и ампераж, будет изучение электросчетчика или автоматического выключателя потребителя
Но, в таком случае, необходимо подключать только один прибор к сети
Еще одним простым вариантом, как определить потребление энергии и ампераж, будет изучение электросчетчика или автоматического выключателя потребителя. Но, в таком случае, необходимо подключать только один прибор к сети.
В противном случае, узнать и рассчитать данные показатели электроэнергии будет почти невозможно. Интересно, что в новых моделях электросчетчика подобная информация имеет место быть о каждом подключенном аппарате в сети.

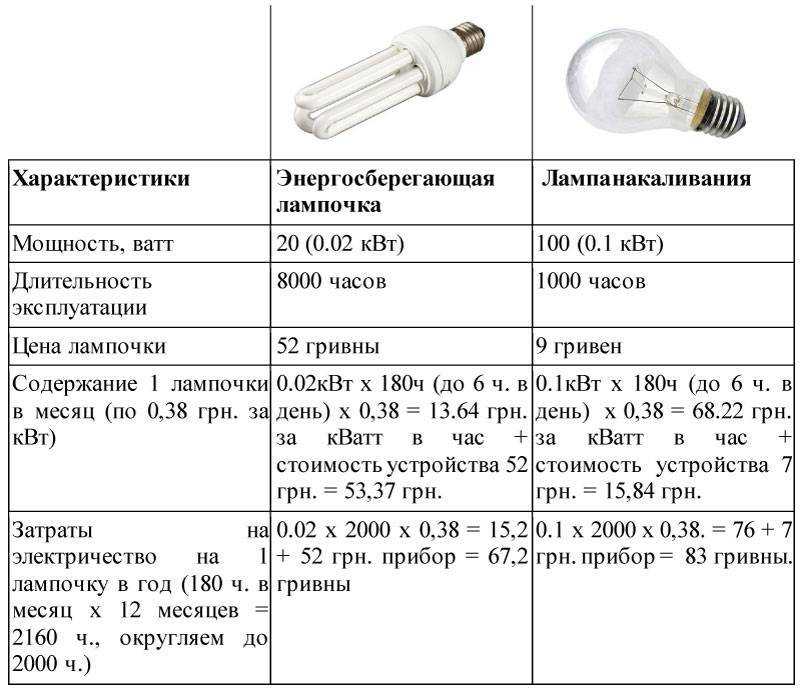

Таблица амперного потребления ламп
