Монтаж интернет-розеток: legrand, schneider, werkel, viko, lezard

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI— и другими).
По пропускной способности информационного канала. Они делятся по категориям:UTP 3 – до 100 Мбит/с;UTP 5e – до 1000 Мбит/с;UTP 6 – до 10 Гбит/с.

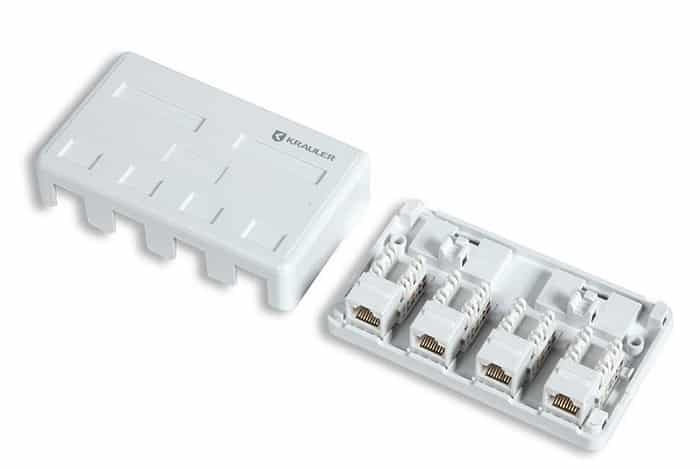

По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов. Итак:

На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Legrand

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

Прежде всего, нам следует добраться до модульной части. В разных моделях может потребоваться разобрать розетку, но в большинстве до до модульной части можно добраться без дополнительных усилий.
Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Schneider

Интернет розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к всемирной сети. Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Чтобы подключить парную розетку для интернета Schneider, необходимо:

подготовить инструмент – плоскогубцы, острый канцелярский ножик, обжимку;
если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу;
применяя канцелярский ножик, нужно снять верхний шар изоляции на расстоянии около 4-х сантиметров от конца провода. Такую же операцию необходимо проделать и с другим кабелем;
затем на обоих кабелях следует произвести зачистку кончиков проводков. Их необходимо разъединить так, чтоб на них получилось по восемь проводков;
теперь нужно по очереди подключить провода к одному, и ко второму клеммнику. Для этого берем один из клеммников и вставляем в него проводки соответствующего цвета. Далее зажимаем клеммы. Также делаем со вторым кабелем;
монтируем розетку на место установки и проверяем наличие подключения.

Для чего нужна розетка rj45

Этот элемент арматуры предназначен для передачи компьютерного сигнала от одного системного блока к другому. Одним из наиболее часто устанавливаемых устройств, является розетка комбинированная компьютерная — тв. Удобство использования этого элемента достигается за счёт установки в одном корпусе еще и телефонного разъёма rj11. Такое устройство позволяет не только подключить компьютер к домашней сети, но и осуществить соединение стационарного телефона с сетью.

Прежде чем узнать, как подключить такое устройство, необходимо разобраться в том, какие существуют модели компьютерной арматуры.

Схема установки компьютерной (или сетевой) розетки.

Основная задача при подключение любой интернет-розетки, – это правильно сделать кроссировку витой пары т.е развести проводки в соответствие с цветовой схемой соединения по стандарту “А” или “В”, как показано на картинке:

* На картинке соединение по стандарту EIA/TIA-568А.

· приготовьте сетевой кабель (витую пару)

После того, как скрыли в стене или в кабель-канал, оставьте небольшой запас его длины, – от полуметра до метра (выше на картинке);
· осторожно снимите изоляционную обмотку кабеля, с помощью инструмента stripper как показано на фото;
· расправьте и отделите друг от друга провода витой пары;
· возьмите вторую часть розетки. На обратной стороне есть наклейка цветовой схемы, которая соответствует расцветке проводов в кабеле. Розетки бывают разные, в основном, интуитивно просто можно понять как она устроена;
· используя кроссировочный нож, аккуратно обжать – опрессовать все провода витой пары во вторую часть розетки для интернет кабеля, согласно цветовой схеме EIA/TIA-568A или EIA/TIA-568B;
· соедините обе части розетки

Зафиксируйте сетевую розетку на, или в стене!

Розетки бывают разные, в основном, интуитивно просто можно понять как она устроена;
· используя кроссировочный нож, аккуратно обжать – опрессовать все провода витой пары во вторую часть розетки для интернет кабеля, согласно цветовой схеме EIA/TIA-568A или EIA/TIA-568B;
· соедините обе части розетки. Зафиксируйте сетевую розетку на, или в стене!

Внимание! После того, как Вы подключили саму розетку по стандарту EIA/TIA-568B, следует обжать коннектором RJ-45, другой конец кабеля (витая пара), а если это кросс-панель, то развести проводники по такому же стандарту EIA/TIA-568B.
В конце работы, – обязательно надо прозванивать линию на прохождение сигнала в проводниках и соответствие цветовой распиновки на обеих концах кабеля (читаем ниже изложенное).

* На картинке соединение по стандарту EIA/TIA-568B.

* Схема подключения настенной розетки категории 5е, » * Схема подключения телефонной розетки для настенного и внутреннего монтажа, »

Подключение розетки интернет 4 провода. Как подключить интернет-розетку

В наше время практически в каждом доме есть компьютер и подведен интернет. Часто случается, что в доме несколько компьютеров. И тут встает вопрос о том, как подключить интернет-кабель так, чтобы обеспечить доступ к интернету со всех устройств . Особенно актуален этот вопрос в больших домах. Решить эту проблему поможет установка компьютерной розетки. О том, как подключить интернет-розетку, а также как обжать интернет-кабель мы и расскажем в нашей статье.

ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности. Итак, для подключения интернет-розетки нам понадобятся такие материалы и инструменты :. Итак, для подключения интернет-розетки нам понадобятся такие материалы и инструменты :

Итак, для подключения интернет-розетки нам понадобятся такие материалы и инструменты :

• кабель витая пара;• интернет-розетка;• монтажная коробка;• инструмент для зачистки и опрессовки кабеля – кримпер;• коннекторы RJ-45;• роутер.

Распределение телефонии, интернета, кабельного и спутникового ТВ рекомендуется выполнять в специальном (телекоммуникационном) щитке для низковольтного оборудования. Устанавливаем в нем роутер, а также силовую розетку для его питания. Питание розетки можно выполнить от силового щита.

Далее в заранее подготовленной штробе́, предназначенной для слаботочных сетей, от коммуникационного щита прокладываем неэкранированную “витую пару” категории 5е (например, UTP 4x2x0.52) до монтажной коробки так, чтобы конец кабеля в ней имел запас длины.

Выполняем отделочные работы и приступаем к установке электрофурнитуры и коннекторов.

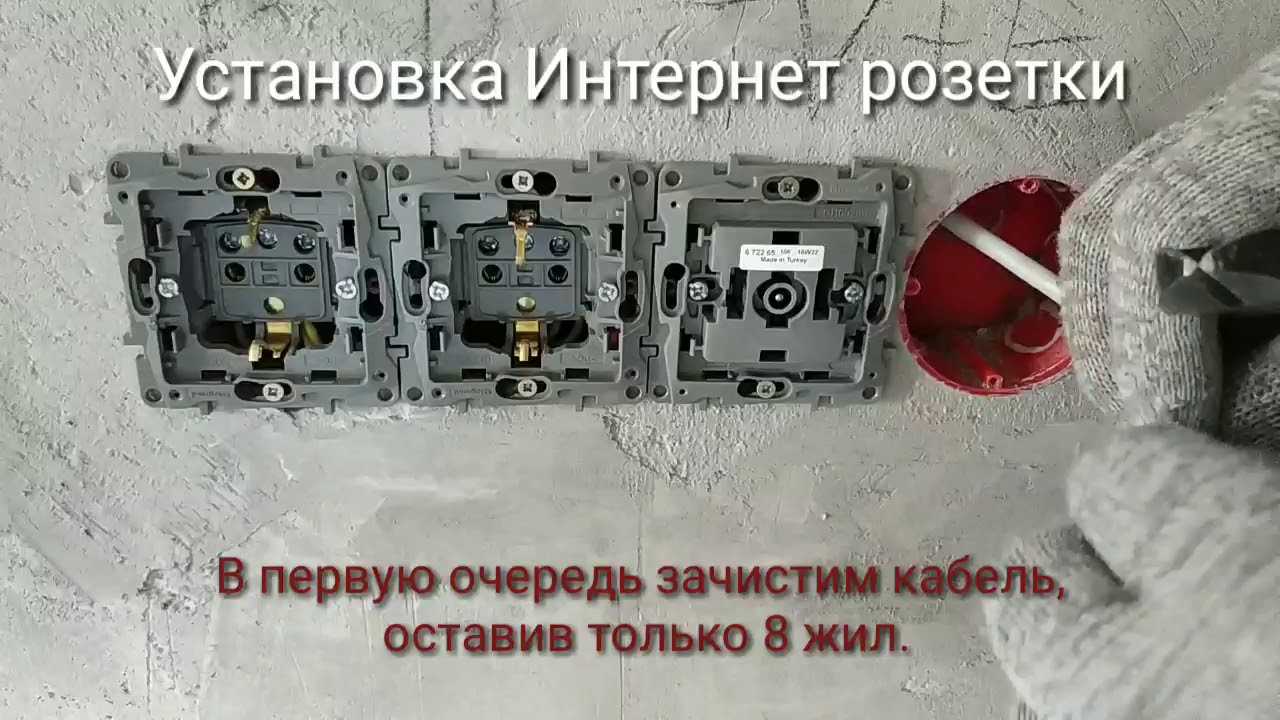

В монтажной коробке кабель зачищаем на 2-3 сантиметра. На компьютерной розетке отщелкиваем крышки, вставляем жилы кабеля в прорези в соответствии с цветовой схемой T568B . Схема подключения интернет-розетки обычно указана на ее механизме. Затем застегиваем крышки-защелки, а лишнее обрезаем.

По такой же схеме производится подключение и других розеток в квартире.

Выполнив подключение кабеля, в монтажной коробке закрепляем компьютерную розетку распорными винтами . Далее на механизм устанавливаем лицевую панель и декоративную рамку.

После подключения компьютерных розеток возвращаемся к коммуникационному щитку. Здесь нам нужно выполнить подключение витой пары к роутеру . Производим зачистку оболочки примерно на 2-3 см, распушиваем жилы и выставляем их в необходимом порядке согласно схеме T568B. Цвета выставляются слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый.

Далее жилы вставляем в коннектор до упора, придерживая его пластиковым фиксатором от себя вниз (контакты коннектора должны «смотреть» на Вас). После этого коннектор вставляется в разъем кримпера и обжимается.

Аналогичным образом производится подключение и других коннекторов. Выполнив обжим витой пары, подключаем ее к роутеру.

Таким образом, мы выполнили подключение интернет-кабеля к компьютерной розетке и роутеру. Вы также можете посмотреть наше

Оригинал статьи размещен на нашем сайте cable.ru .

Виды наружных розеток

Наружные устройства имеют различную степень защиты от поражения электрическим током, а также могут иметь сдвоенный корпус и защиту от попадания влаги. Кроме перечисленных достоинств таких изделий, существуют модели, которые имеют дополнительные функции и элементы защиты. Такие устройства можно устанавливать как в жилых помещениях, так и в технических. В деревянном доме, очень часто проводка осуществляется открытым монтажом, поэтому в таких домах, также устанавливают наружные электротехнические изделия. Устройства для наружного монтажа могут быть следующих видов:

Наружное устройство без заземляющих контактов и без повышенной защиты. Наиболее часто такие изделия имеют круглую форму и используются для установки в технических помещениях или в комнатах, в которых осуществлена отделка в ретро-стиле.
Наружный элемент с заземляющими контактами. Этот элемент электроарматуры является обязательным для установки в тех местах, где возможно использование мощных приборов оснащённых евро-штепселями. При этом проводка в таких помещениях осуществляется по открытому типу.
Розетка наружная с защитной шторкой. Изделие такой конструкции оснащено специальной шторкой, которая закрывает контакты изделия от попадания влаги. Для того чтобы подключить электроприбор к такому элементу электротехнической арматуры, достаточно открыть шторку и произвести установку штепселя. После использования прибора, вилка извлекается, и защитная шторка снова закрывается.
Розетка двойная. Такой элемент электроарматуры устанавливается, когда требуется одновременное использование двух электрических приборов. Двойные устройства могут быть установлены как внутри дома, при осуществлении монтажа открытой проводки, так и снаружи для подключения потребителей электрической энергии на улице.
Электротехническое устройство с УЗО. Эта разновидность, имеет встроенный механизм автоматического отключения электроэнергии при образовании опасной утечки электрического тока. Такие изделия позволяют минимизировать негативное воздействие электрического тока в том случае, если человек случайно коснётся оголённого участка проводов или корпуса электрического прибора, на который произошла утечка электричества.
Устройство с таймером. Если розетка накладная используется только в определённое время, то с помощью такого изделия можно задать точное время включения и отключения электричества.
Элемент электротехнической арматуры с подсветкой. Такое устройство позволяет безошибочно находить место подключения электрических приборов, даже в полной темноте. Особенно удобны такие накладные розетки в технических помещениях, где нет искусственного освещения.
Трёхфазная силовая розетка. Для подключения мощных приборов для работы которых требуется подключение трёхфазного тока, применяются специальные элементы электроарматуры.

Как подключить интернет розетку

Ну что ребята, помните, писал про розетки за телевизором. там их было три – обычная электрическая, для антенны и последняя это интернет, очень востребованная в наше время. Про первые две я уже писал просто переходите по ссылкам, однако вот про последнюю, «заточенную» под компьютеры как-то все оттягивал. Сегодня я хочу поправить эту несправедливость и выложить полную инструкцию по подключению. У меня розетка фирмы LEZARD, однако посмотреть будет всем полезно, потому как принцип у всех одинаковый. Как обычно будет фото и видео инструкции. Так что добавляйте в закладки …

Для начала давайте посмотрим на саму интернет розетку. Это пластиковой тип, который вставляется в обычный подрозетник. но подключается к интернет кабелю, то есть там нет никаких электрических проводов.

Снаружи у этой розетки есть разъем под коннектор RJ45 именно в него мы дальше вставляет провод от сетевой карты компьютера, ноутбука или телевизора (СМАРТ ТВ ). Вешается на стену, чтобы скрыть провода (которые заделываются в стену) и сделать более эстетичный вид. Все скрыто все красиво – это основное назначение. Думаю теперь становится понятно, зачем она нужна!

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Подключение внутренней интернет-розетки

Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.

Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.

Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).

Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар. Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.

Чтобы было более понятно, лучше посмотреть подготовленное видео.

Монтаж розеток компьютерных RJ-45 Легранд (Legrand).mp4

Watch this video on YouTube

Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.

Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.

Для большей наглядности предлагается ознакомиться с видео-уроком.

Как подключить интернет розетку LEZARD

Watch this video on YouTube

В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.

И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.

Подключение

Схемы подключения проводов витой пары

После отсоединения клеммника от розетки можно начинать подключение проводов.

Работы выполняют в следующем порядке:

Пропустить интернет-провод через тыльную сторону клеммника. Прочистить пару витых проводов ножом и оголить жилы

При зачистке проводов важно не перестараться и не повредить жилы. Зачищенные жилы расправить. Подключить жилы

Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов

Подключить жилы. Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов

Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов. Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Особенности распиновки RJ-45

Применяется две разновидности распиновки — прямая и перекрестная. Прямая распиновка используется, когда розетка RJ-45 объединяет конечных потребителей (компьютер, телевизор, коммутатор) с роутерером. Перекрестная распиновка необходима для соединения устройств с аналогичной функциональностью (PC-PC, router/router и т. п.) между собой.

В прямой схеме цвета совпадают с другими цветами в следующем порядке: бело-оранжевый, оранжевый, бело-зеленый, бело-синий, зеленый, бело-коричневый, коричневый. Перекрестная схема отличается только тем, что между зеленым и оранжевым происходит обмен местами.

Порядок выполнения работ:

Отрезаем излишки кабеля, оставив 100 – 150 миллиметров. Этого запаса хватит на случай, если в будущем понадобятся изменения в проводке.
Освобождаем 4 пары проводов от оплетки и экранирующей фольги.
Распрямляем провода и укладываем их в ниши в соответствии со схемой распиновки.
Закрепляем провод в зажиме клеммника.
Завинчиваем болты с помощью отвертки. В то же время прижимаем другие провода, чтобы они не сдвинулись со своих посадочных мест.
Утапливаем отверткой прижимные коннекторы на клеммнике. Фиксируем каждую жилу в группе клемм. Провода должны находиться примерно на одном расстоянии от основания клеммника.

Проверка сигналов

Необходимо проверить наличие сигналов, идущих через кабельные жилы, их правильность. Проверка выполняется при помощи стандартного тестера.

Необходим патч-корд (провод, с обеих сторон которого есть коннекторы RJ-45) и вторая розетка (тестовая). Патч-корд можно приобрести в магазине или изготовить его своими руками (прямая схема распиновки). Длина обычного патч-корда составляет от 30 сантиметров до 5 метров.

Второй конец проложенного провода направляем в тестовую розетку. Настраиваем тестер на звуковые сигналы и сравниваем каналы разъемов патч-корда и розетки для компьютера. Звуковой сигнал указывает о наличии соединения.

Не все тестовые устройства оснащены режимом звукового сигнала. Если такой функции нет, проверить сигналы можно, переведя прибор в режим сопротивления. В этом случае данные отображаются на панели тестера.

Проверить сигналы можно и специализированным кабельным тестером. В этом случае понадобится еще один патч-корд, функционирующий по прямой схеме. Для проверки вставляем по одному концу каждого патч-корда в розетки (только что установленную и тестовую). Оставшиеся два конца направляем в кабельный тестер. О присутствии или отсутствии сигнала можно судить по звуковому сигналу, издаваемому тестером.

Обратите внимание! Некоторые модели тестеров не только проверяют сигнал, но и сообщают данные, касающиеся категории провода. Эта информация важна, если нужно сертифицировать помещение. Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают

Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают

Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

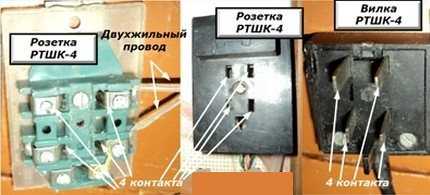

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45

При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Заключение

Мы детально показали вам, как легко подключить компьютерную розетку в вашем доме. Сложного ничего нет. После прочитанной статьи вам не составит труда это сделать самостоятельно и сэкономить деньги на вызове мастера.
