Как подключить конфорку с 4 контактами напрямую • требования к автоматам

Распространенные модели

В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит. Связано это может быть с тем, что нагреватель плитки долгое время работает вхолостую после того, как его забыли выключить, или происходит резкий скачок напряжения, который сказывается на конфорке. Если на поверхности ТЭНа видны механические повреждения в виде трещин, тогда можно точно сказать, что он разогревался до очень высоких температур. Изначально схема по подключению находится в паспорте изделия. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.

Шаг 3: Удаление старой конфорки

Шаг 3.1: Отключение питания

Перед началом работы необходимо отключить питание в отсеке, где находится старая конфорка. Это позволит избежать токовых ударов и других несчастных случаев во время демонтажа.

Шаг 3.2: Отсоединение проводов

После выключения питания, нужно отсоединить провода, подключенные к старой конфорке. В зависимости от модели, это могут быть два или три провода: фаза, ноль и защита. Не забудьте пометить провода, чтобы позже не запутаться, какие подключать к новой конфорке.

• Фаза — желтая, коричневая или черная жила
• Ноль — синяя или голубая жила
• Защита — зеленая или зелено-желтая жила

Шаг 3.3: Снятие старой конфорки

После отключения проводов, нужно снять старую конфорку из гнезда. Обычно она фиксируется на винтах или защелках. Откройте крышку, если есть, и удалите крепления. Если конфорка сильно прилипла, можно попробовать смазать ее жиром или спреем, чтобы снять ее легче.

Шаг 2: Выбор места для конфорки

Прежде чем установить конфорку, нужно выбрать идеальное место для нее. Обычно, конфорки устанавливаются на столешницу кухонной плиты. Однако, можно также установить ее на другую поверхность, которая имеет достаточно пространства и открытой площади для работы.

Что нужно учитывать при выборе места для установки конфорки?

• Должно быть достаточно пространства для установки конфорки и размещения кастрюль и сковородок на ней;
• Необходимо иметь доступ к розетке питания, которая расположена рядом с конфоркой;
• Поместите конфорку как можно ближе к месту, где вы будете использовать ее, чтобы избежать необходимости перемещаться по кухне с горячей кастрюлей или сковородкой в руках, что может быть опасно;
• Установите конфорку, учитывая приблизительный размер кабеля питания;

Запомните, установка конфорки на неправильное место может привести к проблемам с работой и опасным ситуациям. Тщательно выберите место для конфорки, которое соответствует всем необходимым требованиям.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

• ТЭН Е1+ Е2,
• ТЭН Е3-Е5,
• S1-S4,
• F,
• индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

Внимание! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

• всё начинается с контакта ХР,
• потом идёт реле F,
• Р1-2,
• Е4-5 + Е3,
• Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

• F,
• Р1-1,
• Е3,
• Р2-3.

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы H1и H2. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Внимание! Моторедуктор обозначается как большая буква M

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

Шаг №5: Регулировка мощности и температуры

Регулировка мощности

Для управления мощностью конфорки используется регулятор мощности. Обычно он находится на самой конфорке, но может также находиться на проводе питания или ручке регулятора. Поверните регулятор в правую или левую сторону, чтобы увеличить или уменьшить мощность нагрева. Для экономии электроэнергии рекомендуется использовать наиболее низкий уровень мощности, достаточный для приготовления блюда.

Регулировка температуры

Чтобы контролировать температуру, используйте терморегулятор. Он позволяет установить определенную температуру для приготовления определенных блюд. Как правило, терморегулятор имеет диапазон температур от 60 до 240 градусов Цельсия. Для установки оптимальной температуры нажмите на соответствующие кнопки или поверните регулятор. При необходимости вы можете измерять температуру с помощью термометра.

Совет: Не забывайте, что при работе с конфоркой на высокой мощности риск возгорания увеличивается, поэтому следите за процессом готовки и не оставляйте прибор без присмотра.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту

Но её надёжность не в пример хуже.
Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

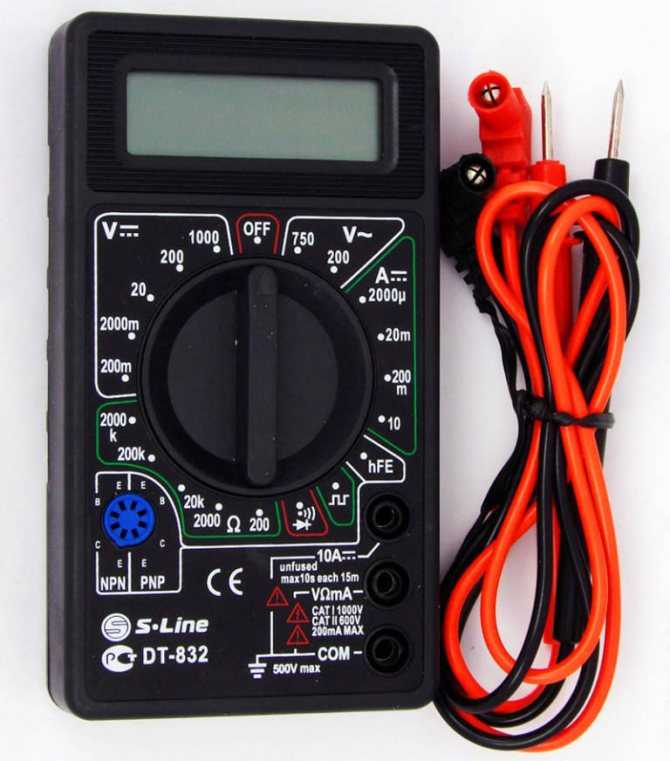

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

• разрыв,
• полная непригодность,
• сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Внимание! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии. Для диагностики вам понадобится всё тот же прибор

Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается

Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы

Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

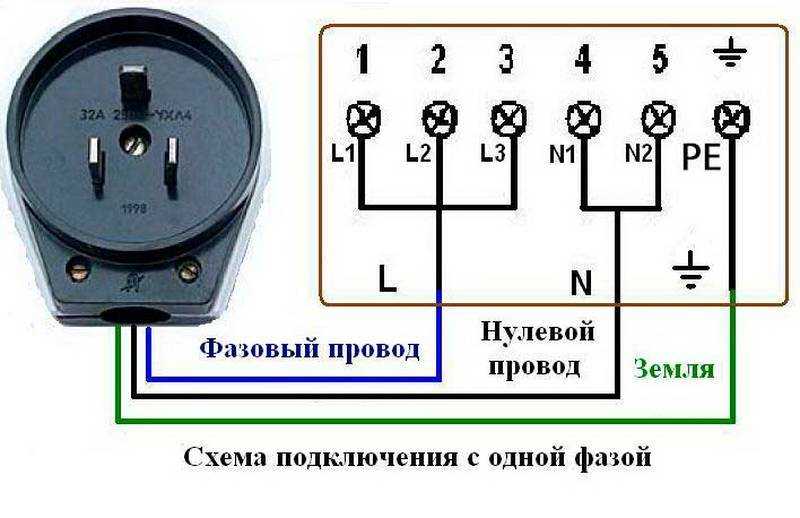

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль»

Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Уход и обслуживание

Чтобы подключенная четырехконтактная конфорка работала без проблем и служила вам долго, необходимо правильно ухаживать и обслуживать ее. Вот несколько рекомендаций:

1. Регулярная чистка: После каждого использования конфорку необходимо очистить от остатков пищи и грязи. Используйте мягкую губку или тряпку с мягким моющим средством. Отсутствие регулярной чистки может привести к накоплению грязи и препятствовать нормальному функционированию конфорки.
2. Никогда не пытайтесь разобрать конфорку самостоятельно: Если у вас возникли проблемы с работой конфорки, обратитесь в сервисный центр или к квалифицированному специалисту. Попытки самостоятельного ремонта могут повредить конфорку и привести к ее неработоспособности.
3. Используйте посуду с ровным дном: Для обеспечения равномерного нагрева и предотвращения падения посуды рекомендуется использовать посуду с ровным дном. Избегайте использования посуды с деформированным или выпуклым дном, так как это может привести к неравномерному нагреву и повреждению конфорки.
4. Избегайте попадания влаги на поверхность конфорки: Влага может повредить электрические контакты и привести к неисправности конфорки. Во избежание этого, следите за тем, чтобы на поверхность конфорки не попадала вода или другие жидкости.

Соблюдение этих рекомендаций поможет вам сохранить функциональность и долговечность подключенной четырехконтактной конфорки. Помните, что любая электроника требует заботы и обслуживания, чтобы оставаться в отличном состоянии.

Дополнительные советы

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы. Во время монтажа будьте внимательны на местах соединения

Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

ЭКЧ. Устройство и принцип действия

Конфорки такого типа имеют две или три спирали и, соответственно, два или три вывода. Спирали могут иметь одинаковое или разное сопротивление. Благодаря этому можно регулировать мощность в широких пределах. Тут уже все зависит от фантазии производителя. Теоретически, при быстром подсчете три нагревательных элемента разного сопротивления могут дать 10 ступеней регулировки, но переключатель для такой регулировки будет довольно сложный, поэтому обычно используют переключатели на 3 или 6 ступеней. Регулировка осуществляется посредством параллельного и последовательного включения нагревательных элементов.

Согласно ПУЭ, п.7.1.34 кабель должен быть медным. Трехжильным, если у вас однофазное питание дома (рисунок вверху). Пятижильным для трехфазного.

Сечение кабеля — площадь поперечного сечения 1 медной жилы в мм².

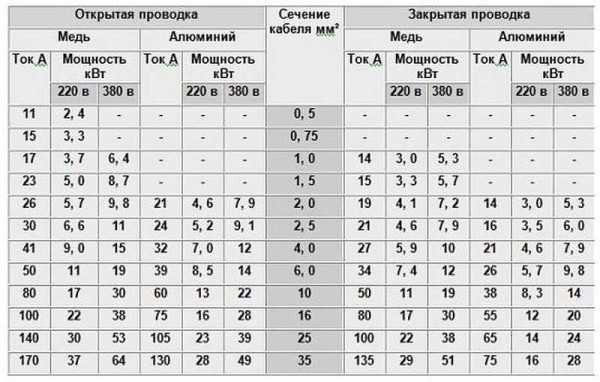

Подробно выбор кабеля описан здесь. Добавим сводную таблицу:

Мощность поверхности, кВт	До 3,5	3,5–5,5	5,5–7,2	7,2–8,8
Однофазная сеть, мм2, 3-х жил. кабель	3*2,5	3*4	3*6	3*10
Номинальный ток дифавтомата, А (мА)	16 (30)	25 (30)	32 (30)	40 (30)
Двухфазная сеть, мм2, 4-х жил. кабель	4*2,5	4*4	4*6	4*10
Номинальный ток дифавтомата, А (мА)	16 (30)	25 (30)	32 (30)	40 (30)
Трехфазная сеть, мм2, 5-ти жил. кабель	5*2,5	5*2,5	5*2,5	5*2,5
Номинальный ток дифавтомата, А (мА)	16 (30)	25 (30)	25 (30)	25 (30)

Для двухфазной сети параметры жил кабеля и дифавтомата совпадают с параметрами однофазной сети. Хотя по логике, нагрузка на жилу в двухфазной сети в два раза меньше, чем таковая в однофазной сети. Но, посмотрим на схему соединения трехфазной поверхности к двухфазной сети, взятую отсюда

Видим, что две фазы панели 1 и 2 соединены перемычкой. То есть две конфорки будут запитываться от одной фазы двухфазной сети. Поэтому для поверхностей мощностью больше 3,5 кВт нужен кабель потолще. Кроме того, двухфазные сети большая редкость в домах. Ставили их давно в 90-х годах. Информации об их надежности мало. Лучше не рисковать и прировнять их к однофазной сети. Тогда можно спать спокойно!

Подключение конфорки напрямую без плиты: шаг за шагом инструкция

Шаг 1. Подготовительные мероприятия

Перед подключением конфорки напрямую необходимо убедиться, что она не имеет повреждений и работает исправно. Также нужно проверить, правильно ли выбран кабель и розетка, которые будут использоваться для подключения.

Шаг 2. Подключение кабеля

Подключите кабель к базовой части конфорки. Обычно кабель имеет три жилы различных цветов: фазу (обычно красный или коричневый), ноль (голубой) и заземление (желто-зеленый). Припаяйте концы кабеля к соответствующим контактам на конфорке.

Шаг 3. Подключение к розетке

Подключите кабель к розетке. При этом нужно убедиться, что фаза подключена к фазе, а ноль к нолю. Заземление может быть подключено к заземлению розетки или же оставлено свободным, если розетка не имеет заземления.

Шаг 4. Проверка подключения

После подключения необходимо проверить работоспособность конфорки. Нажмите на регулятор мощности, чтобы включить конфорку. Если все подключено правильно, то конфорка должна начать нагреваться. Отрегулируйте мощность и проверьте работу конфорки в течение нескольких минут.

Шаг 5. Безопасность

Не забывайте, что подключение конфорки напрямую без плиты может быть опасным и требует соблюдения особой осторожности. Никогда не прикасайтесь к работающей конфорке голыми руками и не допускайте попадания воды на поверхность конфорки

ЭКЧ. Электрическая схема.

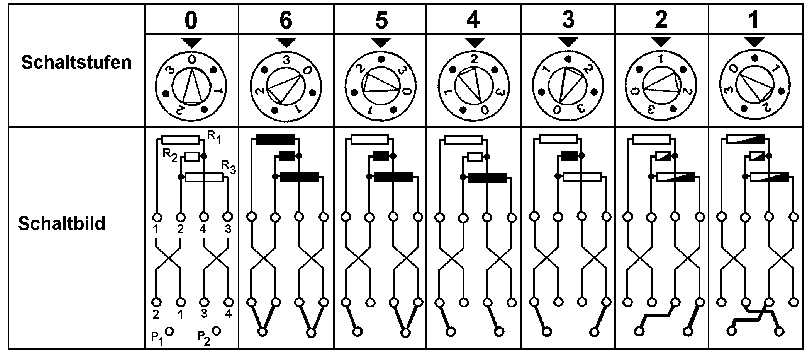

Мощность элементов может быть и неодинаковой. Довольно часто схема имеется на нижней стороне конфорки в виде оттиска. Тем не менее, что нужно знать, чтобы вы могли проверить все спирали и определить схему (ибо и она может отличаться от предложенной, хотя чаще всего выглядит именно так). Итак, если мультиметром в режиме прозвонки (или проверки сопротивления) прозвонить 2 и 4 контакт, то вы получите самое большое сопротивление, потому что в этой цепочке все три спирали будут соединены последовательно, а при последовательном соединении сопротивления суммируются. Если замкнуть 4 и 3 между собой, а затем 1 и 2 и замерить сопротивления между этими парами контактов, то вы получите самое маленькое сопротивление, потому что все спирали будут соединены параллельно. А в параллельном соединении сопротивлений, общее сопротивление будет меньше самого наименьшего. Соответственно, можно измерить сопротивление каждой спирали:

• №1 — контакты 3 и 2
• №2 — контакты 3 и 1
• №3 — контакты 1 и 4

Если какая-то из спиралей перегорела, то конфорка в некоторых положения не будет работать вообще, а в некоторых не будет развивать максимальной мощности.

ЭКЧ. Нюансы использования.

В принципе, нюанс один — эти конфорки не любят перегрева. Следовательно, нужно постараться не включать конфорку на максимальную мощность, если на ней ничего не стоит. То есть, если вы «любите» обогреваться конфорками в весенне-осенний период, то не стóит включать их на полную, достаточно будет половины мощности.

Поведем итог. В данной статье рассмотрена конфорка ЭКЧ, то есть чугунная, как наиболее распространенная, но сам принцип — ступенчатая регулировка мощности за счет применения нескольких спиралей в одной конфорке — может встречаться и в другом исполнении. Цель данной статьи дать вам понимание принципа работы подобных конфорок.

С наилучшими пожеланиями, Я!

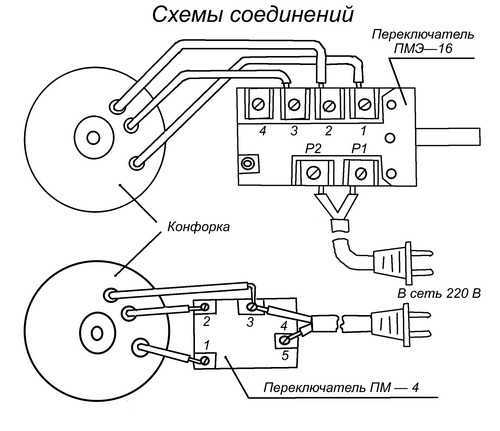

Как устроена электроконфорочная плитка?

В обычном исполнении электроконфорки (электроспирали) устанавливаются на стальной панели, покрытой жаростойкой и высокопрочной эмалью. Сам ТЭН располагается внутри, в большом круглом проёме – он устанавливается на нержавеющей конструкции. ТЭН выполнен в виде змеевика или «болванки» закрытого типа.

Простейшая самодельная плита – пара кирпичей из огнеупорной глины, стоящих рядом и закреплённых на прямоугольной основе со стальным уголковым профилем, имеющим ножки по углам. В кирпичах пробита открытая канавка, в которой располагается обычная нихромовая электрическая спираль. Такие плиты не нуждаются в какой-либо дополнительной электрике – спираль расположена и растянута так, чтобы тепла в целом хватило для приготовления большинства повседневных блюд без отклонений от используемого рецепта. Вышедшую из строя спираль заменить проще простого, для этого не приходится что-либо разбирать – вся конструкция на виду.

Современные же электроплиты собираются по типу классической газовой 4-конфорочной плиты, а также оснащены электроникой – по типу той, что устанавливается в мультиварке. Как бы то ни было, классическая конфорка оснащена 5-позиционным переключателем, где двойная спираль каждого из ТЭНов работает в четырёх режимах:

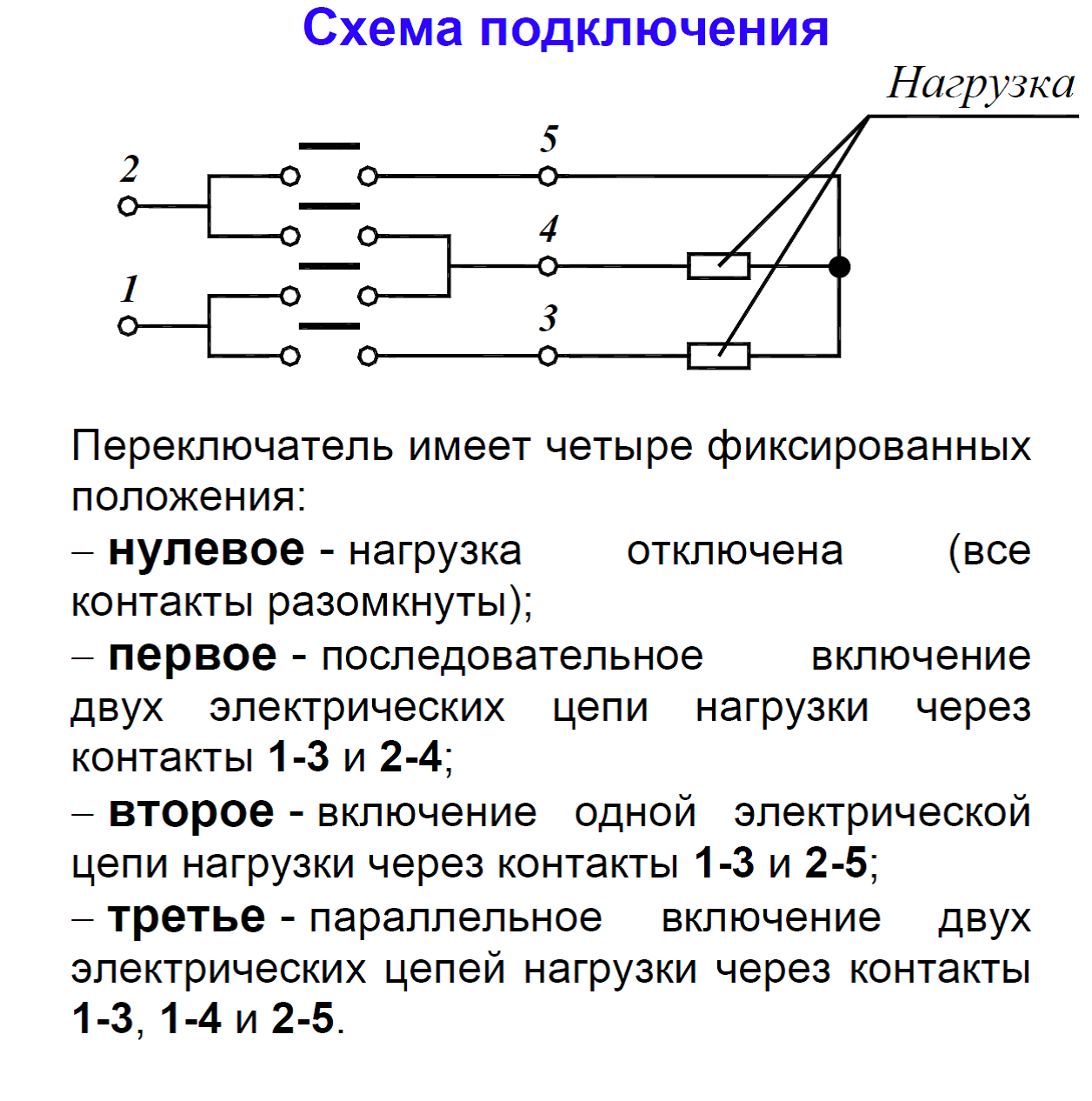

1. последовательное включение спиралей;
2. работает более слабая спираль;
3. работает более мощная спираль;
4. параллельное включение спиралей.

Выход из строя переключателя, обгорание выходных клемм нагревательного змеевика (или «блина»), где пропадает электрический контакт между спиралями и переключателями – наиболее распространённые проблемы. В советских печах использовались металлокерамические тумблеры, выдерживающие 1 киловатт и более мощности. Затем их сменили переключатели и наборы выключателей с неоновой подсветкой.

В электроконфорках галогенного типа части излучателя ставят в разных местах ТЭНа, что позволяет конфорке набрать рабочую температуру за считаные секунды. Это выгодно отличает «галогенку» от медленно, за несколько минут раскаляющегося, термоэлемента, работающего на основе нихромовой спирали. Но «галогенки» несколько более сложны в ремонте.

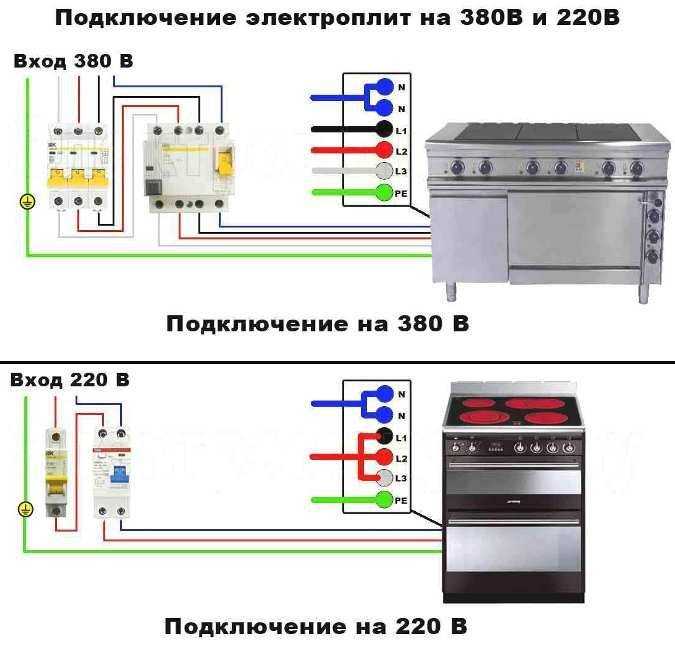

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Источник

ЭКЧ. Экспресс-конфорка

Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки. Определить их можно по красному кругу в центре конфорки. Внутри такой конфорки есть спираль повышенной мощности со встроенным термореле. Такие конфорки быстрее разогреваются, а когда выходят на максимальный режим термореле отключает спираль повышенной мощности, тем самым предотвращая перегрев конфорки. Схема включения ничем не отличается от обычных конфорок. Что выбирать, обычную или экспресс, решать вам. Я лично предпочел бы обычную, ибо чем меньше всякого рода соединений, тем ниже риск поломки.

Подготовка к подключению

Шаг 1: Перед тем, как приступить к подключению конфорки с 4 контактами, необходимо убедиться в наличии необходимых инструментов. Вам понадобятся: отвертка с набором разных насадок, мультиметр для проверки проводов, изолирующая лента и схема подключения.

Шаг 2: Прежде чем начать работу, рекомендуется отключить питание в подводящем проводе. Для этого обратитесь к электрической панели и отключите соответствующую выключательную панель.

Шаг 3: Приступайте к подключению конфорки, используя схему подключения

Обратите внимание на правильную последовательность проводов и выходящие цвета проводов из розетки. Учтите, что каждый провод имеет свою функцию, поэтому необходимо правильно подключать провода к конфорке, чтобы избежать возможных поломок или короткого замыкания

Шаг 4: Обратите внимание на состояние проводов. Проверьте, нет ли повреждений изоляции

Провода должны быть чистыми и неповрежденными. В случае обнаружения повреждений, замените или отремонтируйте провода перед подключением.

Шаг 5: Для безопасности используйте изолирующую ленту для обмотки концов проводов. Это поможет предотвратить случайное соприкосновение проводов и возможное короткое замыкание.

Шаг 6: Проверьте подключение проводов с помощью мультиметра. Удостоверьтесь, что провода подключены правильно и что нет обрывов или коротких замыканий.

Шаг 7: После завершения всех подключений и проверок, можно восстановить питание, подключив выключательную панель обратно в электрическую панель.

• Необходимо иметь необходимые инструменты, такие как отвертка, мультиметр и изолирующая лента.
• Перед началом работы отключите питание в подводящем проводе.
• Внимательно следуйте схеме подключения и убедитесь, что провода подключены в правильной последовательности.
• Проверьте состояние проводов и замените поврежденные перед подключением.
• Обмотайте концы проводов изолирующей лентой для безопасности.
• Проверьте подключение проводов с помощью мультиметра.
• Восстановите питание после завершения всех проверок.

Заземление

При заземлении электроприборов распространенными ошибками являются: подсоединение заземляющего провода к шине рабочего нуля или перестановка местами фазы и нуля. Итогом таких действий может стать травмирование током.

Если оба решения недоступны, придется оставить плиту Bosch, Beko, Gorenje или иной марки без заземления.

При заземлении щита квартиры

В многоэтажных домах обычно выполняют заземление на щит. Перед этим нужно обратиться в организацию, обслуживающую здание, и уточнить факт заземления самого щита. При положительном ответе нужно лишь подсоединить заземляющий провод к корпусу щита через болт. В противном случае заземление выполнять не следует, так как результата не будет, а человека может поразить током.

При установке на 1-м этаже

В помещениях на первом этаже можно самостоятельно сделать контур заземления. Для этого необходимо:

• тремя стальными полосами шириной четыре сантиметра и толщиной полсантиметра соединить пруты;
• вывести из электрощита заземляющий провод и надеть наконечник;
• протянуть проволоку диаметром чуть меньше сантиметра от наконечника к контуру заземления;
• к концу проволоки приварить стальную пластину и просверлить в ней отверстие для болта;
• на высоте не менее двух с половиной метров от земли соединить заземляющий кабель с пластиной болтом;
• установить в щите отдельную нулевую шину и закрепить заземляющий кабель, к ней же прикрепить провод заземления от плиты.

При невозможности заземлить

Если электрощиток не заземлен, и самостоятельно сделать соответствующий контур невозможно, заземляющую жилу изолируют и оставляют внутри щита

При этом необходимо соблюдать осторожность и следующие правила по эксплуатации плиты:

• установить электроприбор вдали от предметов, проводящих ток: кранов, труб и т.д., чтобы исключить возможность единовременного соприкосновения с плитой и таким элементом;
• вокруг электроплиты уложить диэлектрическое покрытие, если нет возможности – плотный коврик;
• вместо стандартного автомата в щитке установить дифференциальный, номинал срабатывания которого равен 30 миллиамперам.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Установка новых конфорок

Чаще всего список инструментов для работы невелик:

• плоская, шестигранная и фигурная отвёртки;
• кусачки и пассатижи;
• мультиметр;
• паяльник.
• пинцет (когда намечается мелкая работа).

Расходные материалы:

• припой и канифоль для паяльных работ;
• изолента (желательно негорючая).

Кроме этого, конечно же, приобретите ТЭН, максимально похожий на тот, который только что сгорел. То же самое относится к выключателям или переключателям. А вот при неработоспособности устройства электронного управления лучше всего обратиться в сервис-центр, так как вы вряд ли захотите в следующий раз приобретать две варочные панели, запчасти одной из которых пригодились бы при выходе из строя другой.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Шаг 4: Подключение новой конфорки

1. Включите питание

Перед подключением новой конфорки необходимо убедиться в выключенном питании. Включите питание на панели управления и дайте конфорке время для прогрева.

2. Отключите старую конфорку

Если вы подключаете новую конфорку, необходимо отключить старую. Проверьте, что конфорка полностью остыла и отключите ее от электрической сети.

3. Установите новую конфорку

После отключения старой конфорки можно установить новую. Убедитесь, что крепежные болты надежно закреплены, чтобы конфорка не соскальзывала.

4. Подсоедините провода к новой конфорке

После установки новой конфорки нужно подключить провода. Убедитесь, что клеммы правильно подсоединены в соответствии с инструкцией производителя.

• Провод синего цвета соедините с клеммой «L»
• Провод коричневого цвета соедините с клеммой «N»
• Провод желтого цвета соедините с клеммой «PE»

5. Проверьте соединения

Прежде чем включать конфорку, убедитесь, что соединения проводов надежные. Проверьте каждую клемму и удостоверьтесь, что она надлежащим образом закреплена.

6. Включите новую конфорку

После проверки соединений и убедившись в правильности их подключения,можно включить новую конфорку.

Поздравляем! Теперь у вас новая конфорка и она готова для использования.

Как заменить конфорку?

При замене конфорки отвинчиваются болты, удерживающие её круглую основу, повреждённый нагревательный элемент вынимается, а на его место ставится новый – такой же.

При подключении проводов и переключателей соблюдайте исходную схему электроплиты. Иначе при включении конфорки в позицию 3 будет греться более слабая, а не более мощная спираль, а также конфорка может заработает на полную мощность, хотя это на самом деле соответствует совершенно другому режиму. При полном нарушении схемы можно получить как не полностью рабочую электроплиту, так и абсолютно вывести её из строя, что повлечёт куда большие затраты на ремонт.

Подробнее о замене конфортки на электроплите вы узнаете из следующего видео.
