Принцип работы стиральной машины и основные узлы

Осмотр и проверка документов

Самое первое, что нужно сделать — это осмотреть стиральную машинку. Вмятины, царапины, сколы и другие следы механического воздействия — первый признак неправильной транспортировки или падения техники при погрузочно-разгрузочных работах. Попросите продавца показать аналогичную модель без дефектов. Если подобные недостатки выявятся при доставке, можете требовать замену устройства.

Не выявив повреждений корпуса, внимательно осмотрите приборную панель. Кнопки, рычаги должны легко нажиматься без западаний. Подключив устройство к электросети, осмотрите дисплей. На табло должны активироваться все доступные режимы. Если изъяны не обнаружены, попросите показать инструкцию и пересчитайте крепежные элементы. Их количество должно соответствовать заявленным. Если каких-то деталей не хватает, подберите другую модель.

Теперь сверьте документацию. В комплект сопроводительных документов входит:

• русскоязычная инструкция с подробной инструкцией по установке и эксплуатации;
• гарантийный талон. Не забудьте проконтролировать заполнение бланка сотрудниками магазина в момент оплаты. Проверьте правильность заполнения серийного номер и модели техники.

Наличие ошибок или не соответствие информации может привести к отказу от гарантийного ремонта в случае поломки.

ТЭН

Для нагревания воды в баке стиральной машины производители используют трубчатые нагреватели. На него подается ток после команды управляющего модуля. Вода подогревается строго до запрограммированной температуры. Последняя постоянно контролируется, а при достижении нужного уровня электронный модуль отключается и больше не греет.

Нужно знать, что в процессе эксплуатации машинки ТЭН может покрываться толстыми слоями накипи. Она значительно ухудшает теплоотдачу. Из-за этого ТЭН перегревается и перегорает. Специалисты рекомендуют в определенные периоды очищать электронагреватель. Но это актуально не для всех моделей. Например, в устройстве стиральных машин-автомат «Самсунг» устанавливаются особые ТЭНы со специальным двухслойным покрытием на основе керамики.

Двигатель и насос

В машинке-автомате есть функция отжима, работающая без подключения к воде. При активации режима начинают работать сливной насос и барабан. Тестовый запуск поможет удостовериться:

• в работоспособности помпы и панели управления;
• в отсутствие вибрации и прыжков во время отжима на высоких оборотах;
• в правильной балансировке барабана.

Покупатель имеет право совершать эти манипуляции до того, как подпишет акт приемки-передачи товара. Если запуск функции «Отжима» невозможен, например, планируется дальнейшая доставка этой техники, отложите проверку до полной установки системы. При обнаружении подобных дефектов на новую технику распространяется гарантия производителя. Если устройство окажется бракованным, его можно вернуть или отремонтировать по гарантии.

Проверить помпу и ТЭН при покупке невозможно без подключения к инженерным коммуникациям. После покупки есть 14 дней для завершения диагностики. Проверка поможет избежать сложностей, связанных с покупкой дефектных моделей, и сохранит нервы.

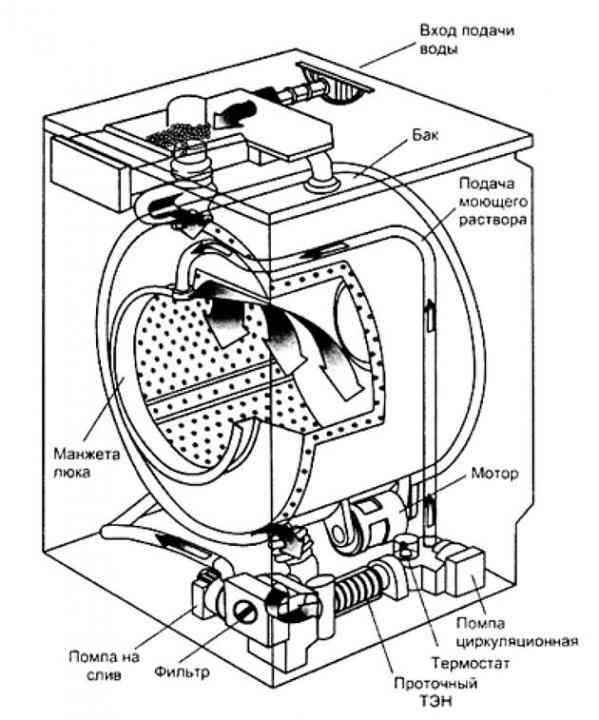

Из каких основных узлов состоит стиральная машина ↑

Модуль управления

Эту часть стиральной машины автомат можно назвать, без преувеличения, “мозгом” устройства. Он управляет всеми процессами, когда агрегат начинает стирать, отдает команды всем узлам, в том числе и электродвигателю, о начале или завершении работы. В модуле управления установлены специальные программы, которые он выполняет. Список этих программ у каждой модели СМА разный. Есть модули более “умные”, с большим списком режимов и задач. Бывают попроще, дающие команды, на выполнение основных функций стирки и отжима.

Для контроля над процессом стирки, модулю требуется информация от разных частей машины. Для этого используются датчики, которые отсылают в “мозг” стиралки сигналы:

• датчик контроля уровень воды (прессостат);
• термостат;
• таходатчик;
• другая электроника.

Датчик контроля уровня воды

Этот датчик контролирует уровень воды в баке. С его помощью модуль узнает информацию о ее количестве при наполнении. В паре с этим датчиком работает воздушная камера, которая, в зависимости от того, насколько заполнен бак, подает на него давление.

Термодатчик

В стиральных машинах такие устройства встречаются двух типов – термостат и термистор. Первые можно увидеть на оборудовании прошлых лет. Термостаты в свою очередь делятся на газонаполненные и биметаллические. В последних используется реле: при изменении температуры оно замыкается. В газонаполненных устройствах залит фреон, при нагревании которого замыкается контакт регулятора.

Термистор для стиральной машины

Датчики, работающие на термисторах, применяются в более продвинутой современной технике, рассчитывая сопротивление в момент нагрева. Они гораздо надёжнее и эффективнее обычных термостатов. К тому же занимают заметно меньше полезной площади.

Таходатчик

Для контроля скорости вращения двигателя используется таходатчик. Только с его помощью возможны разные режимы скоростей двигателя в процессе стирки или отжима.

Другая электроника

К ней относятся разнообразные реле (например, датчик закрытия люка), световые индикаторы и дисплей, показывающий информацию о выполнении текущей операции, панель навигации. Так, в моделях машин ATLANT (Атлант), бывает пять видов панелей:

• со светодиодной индикацией;
• с сегментным дисплеем и световой индикацией;
• панель управления с ЖК-дисплеем;
• панель управления с ЖК-дисплеем и кнопками навигации;
• со светодиодной индикацией и сегментным дисплеем.

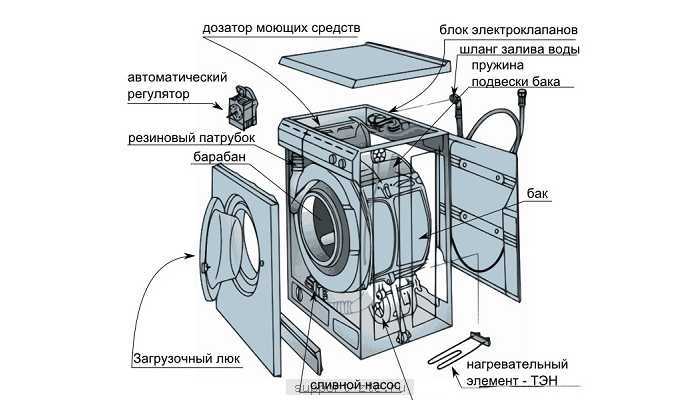

Техническое устройство

Программы стиральных машин автомат

Основных программ абсолютно у всех стиральных машин три – это хлопок, синтетика и шерсть. Всё остальное – это их разновидности или дополнения к ним, которые помогают их изменять или дополнять для усиления эффекта либо сокращения времени стирки. Программы для синтетики и особенно шерсти относятся к деликатным видам стирки. Алгоритм вращения барабана для этих программ обычно меняется.

• Хлопок. Наиболее интенсивная стирка с возможностью регулировки оборотов для отжима и температуры. Обычно присутствует опция ускоренной стирки за счёт сокращения полосканий. Подразделяется на программу для светлого или тёмного белья.
• Синтетика. Более щадящая программа с более укороченным временем стирки и ограничением оборотов отжима.
• Шерсть. Самая деликатная стирка. Как правило, стирка происходит на низких температурах и с минимальным или отсутствующим отжимом. Если активирована функция «остановка с водой», после окончания стирки шерсти, нужно отдельно выставить слив с отжимом либо только слив.

Большинство современных машин автомат обладают подпрограммой «Короткая стирка» (15, 12 минут и т.п.). Трудно считать этот вид программы полноценной стиркой и рассчитывать, что за такое короткое время, результат её будет сравним с более длинными программами. Скорее это удобный способ освежить не особенно загрязнённое бельё.

Бак стиральной машины

Бак является самым крупным элементом в системе стиральной машинки. Так, если внимательно рассмотреть схему, можно увидеть, что бак занимает практически все место внутри агрегата. Внутри встроен барабан, куда и укладывают грязное белье для стирки. Бак представляет емкость из пластика, в которую встроены термостат, барабан стиральной машинки и ТЭН. В машинках «Атлант» он изготовлен из полипропилена. Устройство стиральной машины-автомат «Электролюкс» с вертикальной загрузкой белья имеет существенные отличия.

Так, для большего комфорта бак может представлять собой две или более частей. Они могут соединяться между собой болтами, либо скобами. На баке имеется крепеж для патрубков, через которые заливается или сливается вода. Из-за того, что бак достаточно тяжелый, сверху барабан закреплен через специальные пружины. Снизу же он установлен через амортизаторы. Такое устройство стиральной машины-автомат дает возможность существенно уменьшить интенсивность вибраций.

Отжим и стирка

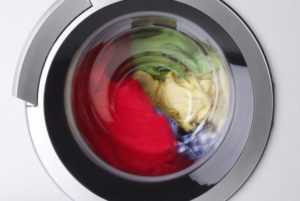

Во время стирки барабан крутится не спеша. То в одну, то в другую сторону. А во время отжима скорость вращения барабана достигает максимума. Большое количество оборотов необходимо для того, чтобы сделать белье максимально сухим. За свет центробежной силы, вода из отжимаемых вещей уходит в небольшие отверстия бака. Затем ее выводит сливной насос.

Если вдруг баланс внутри бака нарушен, то скорость вращения вновь замедляется и белье заново распределяется внутри барабана. Затем стиральная машина вновь набирает обороты и продолжает отжим.

Модуль управления

Модуль управления заведует контролем над всеми процессами во время выполнения программ стирки. Он решает, когда пришла пора включить или выключить ТЭН. Он включает сливной насос, когда понадобилось удалить воду из бака. Он решает, когда и с какой скоростью должен вращаться барабан. Так же он отслеживает показатели разнообразных сенсоров, которые предоставляются по ходу стирки. Без подобной системы управления не обойдется ни одна современная стиральная машина.

Модуль управления – одна из самых дорогих частей машинки. Его высокая цена связана с тем, что он имеет очень не простое устройство. Так же при повреждении данной детали мы не рекомендуем производить замену самостоятельно. При такой неприятности лучше обратиться к специалистам. Они подберут необходимую деталь и заменят неисправную.

Бак и барабан

Барабан стиральной машины находится внутри бака. Именно в барабан мы и загружаем грязное белье. В бак же наливается вода и попадает моющее средство. За счет наличия небольших отверстий раствор воды и стирального порошка контактирует с вещами в баке.

Барабан делается из нержавейки. Бак же может состоять как из нержавейки, так и из пластика. Чаще он делается из двух частей. Бывает так же и такие баки, которые не разбираются и состоят из цельного «куска». Есть умельцы, которые при необходимости распиливают неразборные баки на две части. А потом при сборке соединяют их при помощи болтов и не пропускающего воду герметика.

Для тех, людей, которые предпочитают наглядную демонстрацию устройства стиральной машины, мы решили добавить видео. В данном ролике вы увидите не только конструкцию стиральных машин, но и их краткую историю. Смотрите видео:

Виды стиральных машин и их отличия

Остальные детали

Осталось разобраться с мелкими элементами, которые служат для удобства стирки и автоматизации процесса.

Дозировочные отсеки

Разные модели стиралок оснащены отсеками для чистящих средств.

Их бывает несколько – это отделы для:

• замачивания;
• порошка и геля;
• смягчителя или пятновыводителя;
• кондиционера;
• ополаскивателя.

Каждое отделение выдвижной ячейки обозначено определенным символом или пронумеровано. Лотки со средствами промываются автоматически, в зависимости от этапа и режима работы прибора. После окончания программы отсек очищается, чтобы не осталось загрязнений.

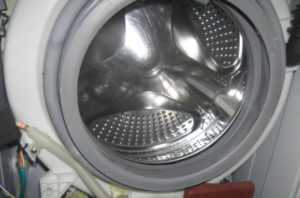

Резиновая манжета

Благодаря этой детали люк плотно закрывается и не пропускает воду. Внутренняя часть крепится к баку при помощи хомута, внешняя – на корпусе машинки. Деталь эластично соединяет подвижный бак с корпусом. Брызги, которые барабан поднимает изнутри во время стирки и отжима, остаются в стиральном отсеке.

Шланги и патрубки

Заливной шланг устанавливается на входном отверстии для подачи воды. Другая его часть крепится к корпусу. Сливной шлаг крепится к насосу и канализации. Патрубок установлен от бака до насоса. Вода, сливаясь из бака, поступает в патрубок, а оттуда – в насос. Есть заливной патрубок, который подает воду в бак из водопроводной системы.

Как видите, конструкция стиральной машины довольно сложная и предполагает массу деталей и компонентов. Если предстоит ремонт, стоит досконально разобраться, как эта техника устроена, чтобы облегчить разборку, сборку и сами ремонтные процедуры.

Более детальную информацию о каждой модели стиральной машины можно узнать в инструкции. В современных машинах все действия выполняются автоматически, достаточно лишь выбрать режим стирки. Однако бывают ситуации, когда пользователю нужно узнать, сколько длится цикл, и какую программу лучше выбрать. Приобретая бытовую технику, пользователь обязан позаботиться о ее безопасном подключении, чтобы защитить себя от удара током, а бытовые приборы от поломки.

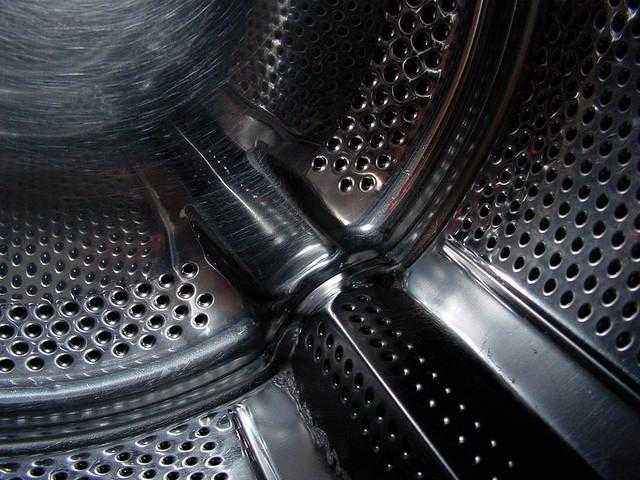

Барабан

Корпуса барабанов в большинстве стиральных машин изготовлены из нержавеющих сплавов. В стенках обязательно имеется множество отверстий — это улучшает циркуляцию воды. В процессе движения барабана, загруженное в него белье будет переворачиваться. Таким образом и проходит стирка.

Чтобы система была герметичной, передняя часть барабана сообщается с баком через специальную манжету из резины. Сзади барабан имеет вал, который выходит через заднюю часть бака наружу. На данном валу установлен сальник и подшипник. Устройство немного другое. Дверь для загрузки белья находится на боковой части барабана.

Мотор и тахогенератор

Эта пара деталей также функционирует сообща. Мотор «заставляет» барабан вращаться, а тахогенератор следит, чтобы количество оборотов соответствовало заданному. Таходатчик помогает управляющему модулю контролировать число оборотов мотора, так как для каждого режима стирки скорость вращения должна быть разной.

Электродвигатель стиральной машины способствует правильному вращению барабана в заданном темпе. Большинство современных стиралок Самсунг оснащены инверторными двигателями. В этом случае мотор крепится непосредственно к барабану, за счет чего достигается большая эффективность и мощность двигателя. Такая конструкция надежна и долговечна, поломка инверторного мотора происходит крайне редко.

Коллекторный двигатель приводит барабан в движение благодаря специальному ремню. В таком случае происходит износ электрических щеток, поэтому время от времени мотор будет необходимо ремонтировать.

Принцип работы стиральной машины

На рынке бытовой техники представлено два вида стиральных машин: фронтальные и вертикальные. Разберем, как функционируют детали в машинах каждого типа.

Для чего в стиралке барабан

В стиральной машине важной деталью, да и самим центром техники, выступает барабан, предназначенный для загрузки грязного белья. Когда устанавливается программа, и пользователь запускает машинку, барабан начинает круговые движения, белье опускается в воду, которая проникает сквозь множество маленьких отверстий

Попадая в порошкоприемник, стиральное средство смешивается с водой, образуя мыльный раствор. Вещи в нем стираются механическим способом. Процесс подобен ручной стирке, только машинный способ не требует никаких действий с вашей стороны.

Как бак влияет на работу машинки

Бак – это важная деталь в стиралке, которая располагается вокруг барабана. В разных моделях машинок установлены баки из эмалированной или нержавеющей стали, а также из пластика. Бак предназначен для сбора воды, в то время как барабан – это активно вращающая часть, необходимая для движения белья. Таков принцип работы стиральной машины-автомат при стирке.

СМА фронтального типа ориентированы на загрузку белья через боковой люк. В вертикальные машинки вещи помещаются через верхнюю крышку.

Полоскание белья и система слива

Суть полоскания – в вымывании моющих средств.

Каков же принцип работы машинки во время полоскания белья?

1. Программатор подает сигнал сливному насосу для откачки грязной, мыльной отработанной воды.
2. Отработанная вода полностью уходит из бака.
3. Полоскание начинается с набора чистой воды, но при этом не добавляется порошок.
4. Вода начинает поступать в бак, а барабан вращается.
5. Когда полоскание заканчивается, вода покидает бак через систему слива.

Отжим

Схема работы стиральной машины-автомат в процессе отжима предельно простая:

• Барабан начинает выполнять вращательные действия на предельно высокой скорости.
• Белье прилегает к стенкам барабана благодаря центробежной силе.
• Выходящая из белья вода стекает в бак сквозь отверстия барабана.
• Помпа откачивает воду в канализацию.

Отжим – шумный и активный процесс. Большие камни в корпусе СМА (противовесы) гасят вибрации во время отжима. В зависимости от выбора программы, может колебаться и скорость отжима: обычно от 200 до 1200 оборотов. К примеру, выбрав стирку деликатных вещей, вы увидите, что отжим выставлен на небольшие обороты или отключен. Вещи из более плотных материалов, не требующих особого ухода, можно отжимать на максимальной скорости. Учтите, что выбрать скорость отжима нужно еще до начала стирки.

Стирка окончена

Когда все описанные выше этапы стирки пройдены, и сработала функция отжима, можно считать процесс стирки завершенным. Перед этим барабан несколько раз вращается для равномерного распределения белья. Остановка машинки оповещает пользователя о том, что стирка окончена. Открывайте люк только после нажатия клавиши «ВЫКЛ».

Предлагаем посмотреть интересное видео:

Как во время стирки перемещается вода

Во время стирки вода не только заливается в то время, когда это необходимо, но и сливается. За это отвечает сливная помпа (насос). Он находится  в самой нижней части  стиральной машины. Чтобы разные ненужные предметы не попали в середину насоса, перед ним устанавливают фильтр. Он служит для того, чтобы защищать помпу от мелких вещей, например:

• Пуговичек;
• Скрепок;
• Монет;
• Булавок;
• И так далее.

Эти мелкие предметы очень часто попадают в середину машины вместе с вещами, предназначенными для стирки.

 Необходимо хотя бы один раз в полгода очищать фильтр сливного насоса.

Сделать это довольно легко, так как фильтр находится с лицевой стороны стиральной машины, в её  нижней части.

Чтобы подобраться к нему,  нужно снять нижнюю панель и вытащить фильтр. Затем почистить его и поставить на место. Будьте готовы к тому, что когда вы будете доставать фильтр, польётся вода. Поэтому заранее подготовьте тряпку или невысокую ёмкость.

Чтобы вам было легче представить себе весь процесс чистки, мы решили показать видеосъёмку устройства стиральной машинки.

Сливная помпа может принимать участие  в стирке и по-другому. Например,  она может  направлять циркуляцию воды в сторону дозатора или верх бака. В некоторых моделях для этого используется ещё один насос.

При движении воды в нижней части бака стиральной машины происходит полное растворение вашего моющего средства. За счет этого улучшается качество стирки, а также выпадает возможность экономить стиральный порошок.

Раствор из моющих средств и воды выливается на вещи из рёбер бака, которые находятся на  его внутренней части. С их помощью на бельё оказывается механическое воздействие. При работе бака бельё сперва приподнимается, а затем падает. Во многих моделях машин  рёбра ещё и дополнительно обрабатывают бельё мыльным раствором.

Когда необходимое количество воды в бак набрано, к работе
подключается нагревательный элемент (ТЭН). В машине он находится под баком. В некоторых моделях он находится сзади, а у других спереди.

Специальный датчик контролирует температуру нагрева воды, что позволяет подогревать воду до необходимой температуры, которая задана в программе стирки.

Элементы СМА

В результате получения всей информации от датчиков, электронный модуль начинает обрабатывать ее и отдает команду управляющим элементам машинки, после чего весь механизм включается в работу.
К ним относятся:

• , закрывающий дверцу люка;
• электродвигатель;
• помпа;

Замок дверцы люка

На передней стенке машинки находится люк, через который производится загрузка белья. В некоторых моделях стиральных машин, таких как Аристон, он имеет увеличенный диаметр
, что облегчает загрузку. Когда запускается стирка, поступающий сигнал на замок люка, запирает его, пока программа не выполнится до конца.

Клапан подачи воды

После блокировки дверцы люка «мозг» посылает сигнал на впускной клапан, для его открытия и начала набора воды. Она будет набираться, пока не поступит сигнал от прессостата, что наполнение бака уже достаточно.

Электродвигатель

Для приведения барабана в движение, подается команда двигателю на запуск. Он соединен с барабаном посредством ременной передачи
через шкив.

В этих элементов нет. Барабан является ротором, вращающимся в магнитном поле статора (катушки).

Направление и скорость вращения задаются вшитой программой через электронную систему управления.

Трубчатый электронагреватель

Чтобы нагреть воду в баке, используется ТЭН. Напряжение на него подается после команды с системы управления, после чего начинается подогрев воды
до необходимых показателей. При достижении запрограммированной температуры, термостат отправляет сигнал в модуль на отключение нагрева.

Следует обратить внимание, что ТЭН со временем покрывается толстым слоем накипи
, которая ухудшает отдачу тепла, из чего следует перегрев и перегорание спирали нагревателя. Поэтому рекомендуется периодически проводить

Но, например, в новых стиральных машинках Samsung (Самсунг) используется нагреватель, имеющий двойное керамическое покрытие.

После завершения выполнения программы стирки, на сливной насос (помпу) поступает команда на включение. Запускается электродвигатель помпы, и начинается откачка воды, через сливной шланг в канализацию.

То же самое действие происходит и при выполнении алгоритма полоскания. Насос состоит с одной стороны из улитки, содержащей , а с другой – электромотора с крестовой крыльчаткой. Фильтр
доступен через переднюю панель корпуса для регулярной прочистки. Если его не очищать, помпа может выйти из строя.

Техническое устройство

Отжим белья

Как программа стирки и полоскания закончена включается программа отжима белья (при условии, если она у вас не выключена). Принцип работы отжима белья основан на законах физики: барабан раскручивается до больших скоростей (обычно это 800-1600 об/мин на разных стиральных машинах). Центробежная сила начинает выталкивать белье наружу прижимая его к барабану, вместе с этим и выталкивается вся вода, находящаяся в белье. Если же самому белью за приделы барабана деться некуда, то вода через дырочки в барабане выходит за его приделы в бак, где стекает на дно бака и откачивается помпой в канализацию. Соответственно, чем выше скорость отжима, тем больше воды выйдет из белья и белье будет суше.

Как вы понимаете, белье раскручиваясь в барабане создает дисбаланс, образуя принцип эксцентрика. Для того, чтобы машинка сильно не вибрировала, на баке устанавливаются тяжелые противовесы, которые компенсируют эту нагрузку.

Скорость отжима белья на разных программах может быть разной, для деликатных тканей отжим будет на меньших оборотах или вовсе отключен, на тканях не требующих особого ухода, отжим будет максимальным. Все эти параметры задаете вы, выбирая программу стирки вначале.

Подключение к электросети

Видео

Более детально разобраться в устройстве стиральной машины вы можете, посмотрев видео, размещенное ниже.

Об авторе:

Наталья Миронова

Мама, жена и просто счастливая женщина. Черпает вдохновение в путешествиях, не представляет жизни без книг и хороших фильмов. Стремится стать идеальной хозяйкой и всегда готова поделиться полученным опытом.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Блок управления

Этот узел стиральной машиной командует всеми другими элементами, поэтому его смело можно назвать «мозгом» аппарата. Его также называют программатором, электронной платой или модулем управления. Именно из такого блока отдаются команды, которые выполняются системой залива, ТЭНом, барабаном, сливным насосом и другими деталями.

Блок управления является наиболее сложной и дорогостоящей частью стиральной машины. В его устройстве выделяют цифровой индикатор, благодаря которому пользователь знает все о работе аппарата. В большинстве моделей при неисправности такой индикатор начинает показывать код ошибки. Узнав его расшифровку, можно определить, в чем суть поломки и можно ли с ней справиться без вызова мастера. Если из строя вышел сам модуль, для его ремонта или замены следует обратиться к специалисту.

Вращение барабана и нагрев воды в стиральной машине

Чтобы стирка прошла хорошо, нам необходимо моющее средство, горячая или теплая вода и механическое воздействие.

В качестве средства для стирки используется стиральный порошок или гелеобразное средство, для подогрева воды – ТЭН, а для вращения барабана – механическое воздействие.  Устройство двигателя стиральной машины приводит в действие барабан.  Он  расположен под баком в нижней части машинки.

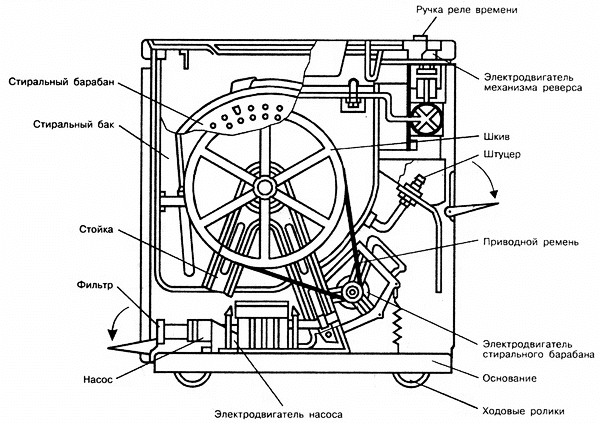

Шкив находится на задней стороне бака. Приводной ремень соединяет двигатель со шкивом. Мотор приводит в движение ремень,  а он передаёт вращение  на барабан внутри бака. Данная конструкция считается обычной, но  у неё есть и свои недостатки, так как ремень постоянно контактирует с  двигающимися элементами, создаётся эффект трения.  Поэтому со временем  он изнашивается. Ещё  одним недостатком данной конструкции является  вибрация машины.

В более усовершенствованных моделях стиральных машин  ременной привод не используется. Он заменён прямым приводом. Его активно применяют в стиральных машинах  фирмы LG (Эл Джи). В данных моделях мотор прикрепляется непосредственно на барабан. При   такой конструкции  затрачивается меньше энергии на вращение барабана,   уменьшается сила вибрации  и экономится пространство внутри машины.

От этого мотора меньше шума, а прямой привод позволяет делать машинки более компактной.

 Стирка и отжим

Во время стирки белья барабан вращается сначала в одну, а потом в другую сторону при сравнительно небольшой скорости. При отжиме же скорость вращения достигает своего максимума.

Чтобы сделать  вещи максимально сухими, необходимо большое количество оборотов.

Благодаря центробежной силе, жидкость из отжимаемого белья уходит через небольшие дырочки бака. А сливной насос выводит её.

При отжиме скорость вращения увеличивается постепенно.  Это нужно для того, чтобы, вещи расположились равномерно на поверхности барабана. Также благодаря этому можно избежать сильных вибраций.

Если внутри бака нарушается баланс, то скорость вращения машинки вновь уменьшается, а затем снова распределяется внутри машинки. После этого она снова набирает обороты и отжим продолжается. Как видите, устройство стиральной машинки автомат довольно-таки замысловатое.

Модуль управления

Всеми процессами, которые происходят во время стирки, заведует модуль управления.

Он контролирует время подключения или отключения  ТЭНа, включает сливной насос, когда нужно будет слить воду из бака. Также он сам решает,  когда должен вращаться барабан и с какой скоростью.

Ещё он  следит  за показаниями разных сенсоров, которые предоставляются во время стирки. Ни одна современная стиральная машинка не может обойтись без этой системы управления.

Модуль управления является самой дорогой частью машинки. Он стоит очень дорого, так как имеет сложное устройство. Поэтому при повреждении этой детали машинки не рекомендуется производить замену самостоятельно.

 Будет гораздо лучше, если вы обратитесь к специалисту в данной области. Они заменят неисправную деталь.

https://youtube.com/watch?v=Uy2tW7Sgtxg

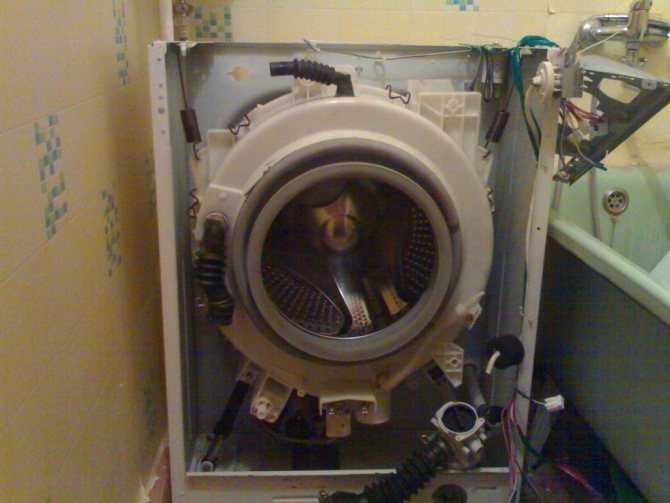

Барабан и бак

Внутри бака стиральной машины находится барабан. Именно туда мы и помещаем грязные вещи. В бак автоматически заливается вода и моющее средство. Так как в баке имеется много небольших отверстий, стиральный порошок и вода смешиваются с вещами и отстирывают их.

Производители изготавливают барабан из нержавеющей стали, а бак может быть как из нержавейки, так и из пластмассы. Чаще всего он состоит из двух частей, но иногда попадаются баки, состоящие из целого «куска». Есть люди, которые при острой необходимости, могут распилить неразборной бак на две части, а затем с помощью болтов и герметика, не пропускающего воду, соединяют их вместе.

Баки, сделанные из пластика, более лёгкие и дешёвые, но у них есть и свои минусы. Они не такие прочные как металлические.

В некоторых моделях машинок баки установлены под наклоном. Но чаще всего они установлены горизонтально.

Если вы из тех людей,  которые предпочитают лучше один раз увидеть, чем сто раз услышать, мы предлагаем  видеоролик.

В этом видео вы можете увидеть не только, из чего состоит стиральная машинка, но и её краткую историю. Приятного вам просмотра и удачи в познаниях об устройстве стиральных машинок.

ТОП магазинов стиральных машин и бытовой техники:

•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• ru.aliexpress.com- запчасти для стиральных машин

Замена сливного рукава

Иногда может потребоваться замена сливного шланга машинки. Работа достаточно проста, справится с ней и новичок. Алгоритм действий будет таковым:

• обесточьте СМА, отключите ее от коммуникаций;
• через мусорный фильтр слейте остатки воды из системы;
• отодвиньте стиралку от стены;
• наклоните корпус автомата, чтобы получить свободный доступ к его дну;
• отыщите место фиксации рукава на насосе;
• ослабьте хомут;
• отсоедините гофру от корпуса;
• зафиксируйте новый шланг на помпе, закрепите его хомутом;
• подсоедините гофру к корпусу;
• поставьте машинку на место.

Чтобы убедиться, что замена выполнена правильно, запустите тестовую стирку с пустым барабаном. Подождите, пока машинка начнет сливать воду. Посмотрите, что протечек нет. Если на стыках или самой гофре появились капли, завершите цикл и посильнее затяните фиксаторы.

Интересное:

• Как устроен сливной насос стиральной машины?
• Принцип действия сливного насоса в стиральной машине
• Как устроена стиральная машина Канди?
• Как устроена стиральная машина Занусси?
• Как устроена стиральная машина Electrolux?
• Как устроена стиральная машина Атлант?

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий
