Способы, которым соединяют пластиковые трубы без пайки

Способы соединения труб из пластика и металла

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

При помощи резьбовых фитингов

Резьбовые соединения – одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей – один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях. Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

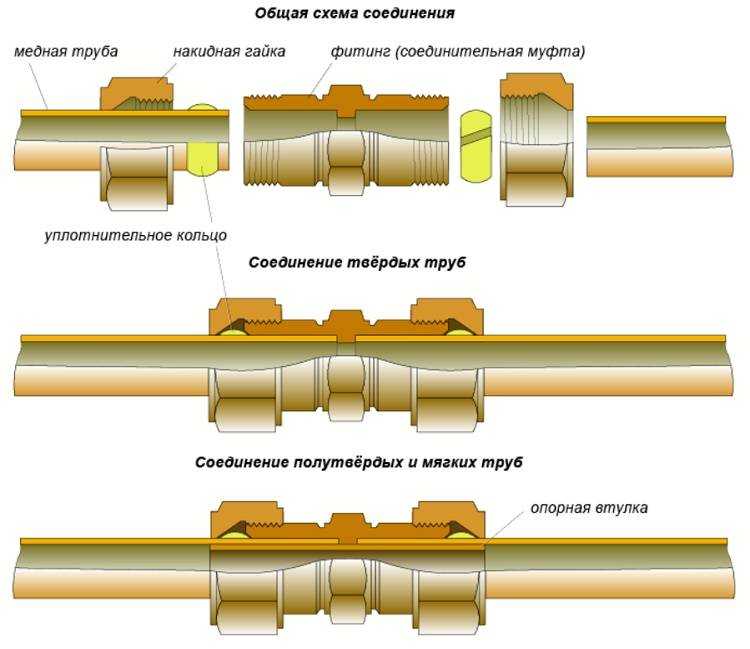

Рис. 7 Принцип сопряжения компрессионной муфтой

Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:

• Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
• Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
• Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Особенности монтажа ПВХ труб

Соединение металлической трубы с пластиковой

Современные системы водоснабжения часто предусматривают использование и пластиковых, и металлических труб. Соединить металлическую трубу с пластиковой без резьбы лучше всего при помощи фланцев.

Фланцевое соединение подходит как для полипропиленовых, так и для полиэтиленовых труб. При отсутствии сварки, для крепления фитинга к патрубку используются металлические накидные фланцы. Такой метод выбирают при монтаже трубопроводов, в которых предусмотрена быстрая разборка для очистки, а также при подключении труб к различному оборудованию, входящему в систему (насосы, клапана, задвижки).

При проведении работ следует обращать особое внимание на целостность поверхности фланца — неровности, заусенцы могут повредить пластиковую трубу и значительно сократить срок ее эксплуатации. Этапы соединения участков канализации посредством фланцев подробно описаны в разделе о соединении металлических труб. Все рассмотренные выше способы и методы соединения без сварки и резьбы проверены временем и активно используются строителями и ремонтными работниками

При необходимости быстро заменить участок трубопровода в отсутствие сварки, можно подобрать наиболее подходящий вариант решения проблемы, достаточно правильно поставить задачу и оценить технические возможности и риски

Все рассмотренные выше способы и методы соединения без сварки и резьбы проверены временем и активно используются строителями и ремонтными работниками. При необходимости быстро заменить участок трубопровода в отсутствие сварки, можно подобрать наиболее подходящий вариант решения проблемы, достаточно правильно поставить задачу и оценить технические возможности и риски.

Особенности применения пластиковых труб для водоснабжения

Пластиковые трубы используются для прокладки систем водоснабжения, канализации или отопления. На современном рынке стройматериалов существует большое количество видов пластиковых труб для водопровода из различных материалов. Они бывают следующими:

1. Поливинилхлоридные. Это изделия, изготовленные из термопластичного материала – поливинилхлорида, с добавлением пластификаторов и стабилизаторов. Поливинилхлорид довольно хрупок и имеет низкую температуру плавления, поэтому изделия из этого материала не подходят для систем отопления и горячего водоснабжения. Поливинилхлоридные трубы применяются в основном для систем канализации.
2. Полиэтиленовые. Полиэтиленовые трубы для водопровода имеют крайне низкую температуру плавления (от 80°C), поэтому их нужно применять только в системах холодного водоснабжения. Они довольно пластичные и мягкие.
3. Полипропиленовые. Их отличают твердость и прочность, могут даже без армирования применяться в прокладке системы горячего водоснабжения.

Как соединить чугунную трубу с пластиковой

Чугунные изделия обычно применяются при прокладке канализационных систем.

Соединить чугунные и пластиковые изделия можно тремя способами:

1. Если у чугунной трубы имеется неповрежденный раструб, то необходимо в него установить специальный резиновый переходник с диаметром 50 или 110 мм в зависимости от типа изделия. Перед установкой резиновый переходник, а также раструб нужно смазать силиконовым герметиком. Конец пластиковой трубы необходимо вмонтировать в переходник, установленный в раструб.
2. Если у чугунного изделия отсутствует раструб или он поврежден, и его необходимо демонтировать, то изначально нужно очистить поверхность и надеть на нее резиновый переходник, промазанный герметиком изнутри. После чего на него нужно надеть пластиковый переходник, в который затем нужно вставить изделие.
3. Пресс-фитинг. Этот метод соединения применяется, если изделие не имеет расширения. Неровные края нужно срезать при помощи болгарки и смазать любой смазкой (например, машинное масло, литол, солидол). На поверхности нужно прорезать резьбу нужного шага при помощи специального труборезного инструмента. Затем, на участок намотать ФУМ-ленту и смазывается силиконовым герметиком. После этого накручивается пресс-фитинг на резьбу.

Пример монтажа пластиковых труб между собой и с металлической трубой вы можете увидеть в данном видео:

Как и чем герметизируют стыки труб

Виды уплотнителей, способы герметизации

Чтобы предотвратить утечку рабочей среды трубопровода необходимо качественно герметизировать трубные скручивания.

При резьбовом соединении стальных труб в качестве уплотнителей используют:

• прокладку. Этот способ уплотнения резьбового соединения требует относительно толстых торцевых трубных срезов. Наличие ровных трубных торцов никогда не сможет обеспечить герметичность. При использовании резиновой или пластиковой прокладки эта проблема успешно решается. Данный вариант – идеальный в случае сочленения с помощью гайки накидного типа;
• подмотку. Материалами могут служить льняные пряди, полимерные нити, ФУМ ленты в комплексе затвердевающими герметиками, красками, пастами.

При монтаже пластиковых стояков применяют способ герметизации, основанный на деформационных свойствах материала. Сущность этого метода состоит в том, что пластиковую трубу с наличием внешней резьбы вкручивают в стояк с внутренней резьбой. Пластик во время деформации способствует отличному заполнению промежуточного пространства, исключая появление зазоров.

Когда речь идет о трубопроводных конструкциях с высоким давлением, то цилиндрические резьбовые соединения труб здесь – не совсем уместны. В таких случаях используется соединение конического типа. Принцип присоединения заключается в том, что при вкручивании наблюдается плотное прижимание труб до такой меры, пока полностью не исчезнет зазор.

Материалы для уплотнения стыков

Чтобы стык был непроницаемым, в качестве уплотнителей используют:

• лён (паклю);
• асбест;
• ФУМ ленту;
• натуральную олифу;
• белила;
• сурик;
• графитную смазку и др.

Надежным уплотнителем при скручивании стальных труб на резьбе является льняная прядь, пропитанная суриком или белилами. Такое соединение отличается простотой монтажа, надежностью в плане герметизации. Уплотнитель используется очень давно, не теряет своей популярности и сегодня, несмотря на появление искусственных аналогов.

Для тех, у кого небольшой опыт работ по монтажу фитингов и труб, подсказываем, что ни в коем случае не применяйте лён без краски. На первых порах стык не будет пропускать влаги. Но пройдет несколько месяцев, льняные волокна намокнут, начнут разлагаться. Поэтому качество всех соединений ухудшится, а еще через месяц-другой – на стыке будет просачиваться вода.

Важно! Волокна необходимо тщательно пропитать суриком или белилами, чтобы не осталось ни одной сухой пряди. Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот. Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот

Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской

Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот. Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской. Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка

Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка. Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской

Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала

Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской. Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала. Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка.

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка.

Многие пользуются ФУМ лентой которая ничем не уступает старым традиционным материалам – пакле с краской.

Иногда в месте стыковки стояков отсутствует герметичность. Для устранения этого дефекта нужно заменить уплотняющий материал, а резьбовой участок очистить от грязи, остатков уплотнителя. После этого еще раз намотать льняную нить, ФУМ ленту или иной уплотнитель, собрать конструкцию.

В качестве дополнительных герметизаторов используют пасты, герметики химического происхождения, которые помогут усилить данный участок трубопровода.

Причины поломок

Может быть так, что алюминиевые трубки в кондиционере автомобиля просто засорились. Происходит это преимущественно в зимнее время, когда кондиционер не работает. По мере накапливания загрязняющих частиц между радиаторами в кондиционере и двигателе происходит засорение всей магистрали. В итоге хладагент будет циркулировать и смешиваться с влагой уже не в полной мере. За счет наличия реагентов, нарушения уровня влаги и перепадов температур разрушается алюминий, из которых сделаны трубки. Таким образом, их эксплуатационный ресурс зависит от климата, температурного режима, особенностей дорожного покрытия, участия в дорожных происшествиях и общих нагрузках на автомобиль. В комплексе эти факторы отрицательно скажутся на состоянии охлаждающей системы.

Метод склейки

Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.

Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.

Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.

Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.

Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно

Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью

Пайка пластиковых труб для отопления

схема пайки

Самым ответственным этапом технологического процесса устройства системы обогрева считается сварка труб.

Пайка осуществляется в такой последовательности:

1. Нарезка частей трубопровода необходимой длины.
2. Подготовка поверхностей.
3. Нагрев и стыкование труб.
4. Соблюдение неподвижного состояния.

Прежде всего, следует сваривать крупные отрезки, которые позднее будут размещены в установленном месте.

Соединительные элементы помещают в насадку утюга. При этом, часть, которая будет помещаться в другую, прогревают с внешней стороны (на нее надевают насадку стороной, предназначенной для внешнего прогрева). В другой фрагмент, для нагрева с внутренней стороны, насадку помещают стороной – «колпачок».

Следует обратить внимание, что надевать детали на насадку и стыковать их между собой необходимо до упора.

На протяжении 7-10 минут, детали остывают в полной неподвижности, вследствие чего обеспечивается надежное соединение.

Глубина пайки определяется согласно диаметру труб:

• при 16-25 мм – глубина составляет 13-15 мм;
• 32-50 мм – 16-20 мм;
• 63-110 мм – 24-32 мм;

Продолжительность нагрева устанавливается также соответственно диаметру изделия:

• 16-20 мм – 5 секунд;
• 25 мм – 7 секунд;
• 32 мм – 8 секунд;
• 40 мм – 12 секунд;
• 50 мм – 18 секунд;
• 63 мм – 24 секунды;

Стыковка металлопластиковых труб

К металлопластиковым трубам сварка неприменима, поскольку используемой температуры недостаточно для плавления алюминия. Трубопровод из подобных материалов собирается на фитингах. Своими руками соединения пластиковых труб с металлическим слоем производится с применением:

• пресс-фитингов;
• обжимных фитингов;
• пуш-фитингов.

Последний способ обеспечивает простой и быстрый монтаж, высокую степень надежности, возможность разборки стыка при необходимости. Кроме того, для выполнения соединения требуется минимальное количество инструментов – калибратор и резак.

Для установки обжимных фитингов потребуется специальный инструмент

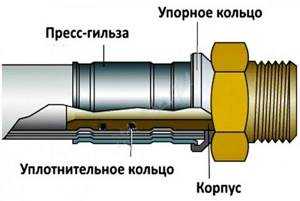

Установка пресс-фитингов дает неразъемное соединение. Формирование обжимного узла производится специальным устройством. Сначала отрезается труба и конец обрабатывается калибратором. На трубу надевается обжимная муфта. После вставки фитинга она обжимается электрическими или ручными пресс-клещами.

Допустимое максимальное давление в месте соединения составляет 10 бар.

Выбор элементов и способов для стыковки достаточно широкий. Это позволяет при монтаже трубопровода находить наиболее подходящие решения, как правильно соединять пластиковые трубы.

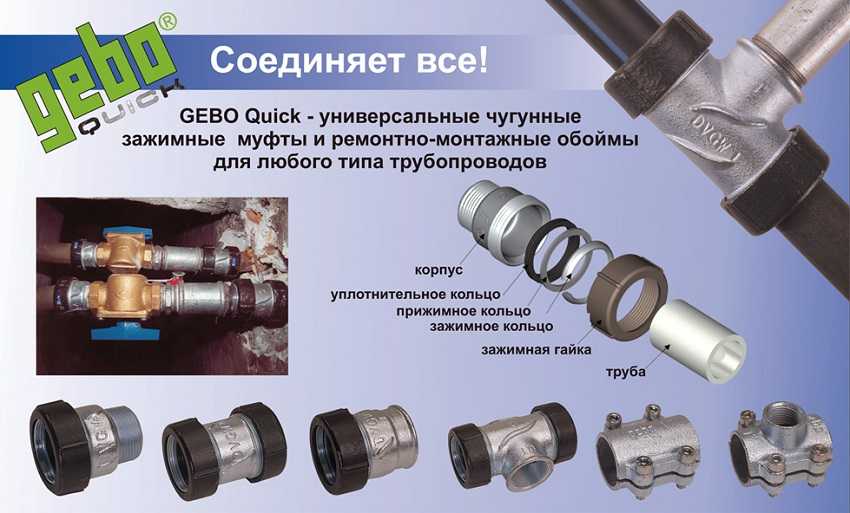

Фитинги Гебо

Могут быть:

• односторонними,
• двухсторонними.

В первом случае, с одной стороны имеется компрессионное кольцо, а с другой – резьбовая часть для подсоединения сантехнических элементов, таких, как гибкий шланг, счетчики или фитинги любой конструкции.

Двухсторонний вариант имеет компрессионные кольца с обеих сторон.

В корпусе компрессионного фитинга имеется конусное углубление, куда вставляется резиновое уплотнительное кольцо, выполненное в виде конуса.

Далее идет прижимное кольцо. Следом надевается разрезное обжимное кольцо, имеющее на своей поверхности несколько специальных «зубьев».

При затягивании гайки, резиновый уплотнитель «заталкивается», максимально, глубоко в корпус, обеспечивая герметичность соединения.

Разрезанное обжимное кольцо, сжимается и его «зубья», впиваясь в трубу, надежно ее фиксируют. В результате, получается соединение, по прочности не уступающее резьбовому.

Предварительно, во время замены батарей (про самые лучшие радиаторы отопления для квартиры написано в этой статье), слив из системы воду, болгаркой отрезается участок трубы, подлежащий замене.

Концы труб, где будут крепиться компрессионные фитинги, нужно тщательно очистить от краски и обработать наждачной бумагой.

На трубу надевается гайка, затем обжимное кольцо конусом к гайке. Затем надевают прижимные и уплотнительные кольца.

Конус последнего, должен быть обращен в сторону фитинга. В нем имеется ограничительное гнездо. Желательно, чтобы край трубы не доходил до дна на 3-5 мм.

Затем, одним газовым ключом зажимают гайку, одновременно, другим удерживая фитинг. Зажимать нужно до тех пор, пока снаружи не останется лишь 1-2 витка резьбы.

Если после затягивания и подачи давления на стыке «мокрит», значит вы, недостаточно хорошо почистили участок трубы от краски или грязи.

Подобное соединение получается настолько надежным и долговечным, что оно будет «жить» пока продержится труба, на которую это соединение надето.

Допускается многократное использование компрессионных резьбовых фитингов. В этом случае, желательно, заменить на новое резиновое уплотнительное кольцо.

Как соединить пластиковые трубы с чугунными

В новостройке – квартире или частном доме – проектировать и монтировать канализационную сеть относительно просто. В современных многоэтажках трубопроводы собирают сразу из полимерных труб, а в коттедже владелец может собрать внутреннюю и внешнюю часть системы из одного материала.

Раньше системы водоотведения монтировали из прочных и надежных чугунных труб. Покупать такие же трубы сейчас – не лучшее решение.

И хотя сборка обычно производится раструбно-уплотнительным способом и сложности не представляет, тяжелые чугунные детали трудно даже просто передвигать, а отрезать излишки – еще сложнее.

Поэтому выбор делается в пользу пластика как более дешевого и простого способа ремонта канализации, необходимо правильно врезать пластиковый трубопровод в чугунный. Это возможно осуществить только раструбным способом, так как именно он одинаково подходит и для чугуна, и для полимеров.

Основным отличием, помимо веса, у чугуна и пластика является разная плотность и прочность этих материалов. Силиконовый уплотнитель недостаточно надежен для удержания тяжелого чугуна, а попытка затолкать в раструб чеканку приведет к повреждению хрупкой полимерной трубы.

Сформировать узел можно следующими способами:

• При совпадении диаметров соединяемых труб используют специальный переходник – воронкообразный фитинг с толстой резиновой манжетой в широком патрубке. Узкую часть переходника соединяют с полимерной трубой, широкую – с чугунной.
• Если диаметры не совпадают, но разница не велика, в более широкую трубу вставляют уплотнительную манжету – отрезок гофрированной резиновой трубы с ограничительным кольцом на одном конце.
• Если нужно вставить полимерную трубу малого диаметра в чугунную, имеющую значительно большее сечение, используют воронкообразную манжету с патрубками соответствующих диаметров. Больший патрубок натягивают на чугунную трубу, а меньший – на пластиковую.

Чтобы полученное сопряжение было надежно, долговечно и не привело к повреждению всей канализационной сети, необходимо придерживаться следующих рекомендаций:

• Поверхности соединяемых элементов должны быть чистыми и обезжиренными, срезы – ровными.
• С торца более узкой трубы снимается фаска – внешний край срезается под углом. Фаска на пластике делается при помощи ножа и шлифовальной бумаги, на чугуне – болгарки и напильника.
• Для упрощения процесса введения одной трубы в другую пластиковый патрубок смазывают мыльным раствором.
• Между манжетой и соединяемыми патрубками можно нанести водостойкий герметик, чтобы дополнительно закрепить узел.

Соединение труб из сшитого полиэтилена

Изделия из сшитого полиэтилена соединяются фитингами:

• компрессионными;
• фитинговыми;
• электросварными.

Соединение проводят при наличии равнопроходной муфты, двух монтажных гильз и развальцовочного инструмента. Последовательность такова:

1. От рабочей трубы строго перпендикулярно отрезается участок около пяти сантиметров длиной, фаска торцуется.
2. На изделие в направлении к присоединяемой муфте, используя внутреннюю фиксирующую проточку, надевается муфта.
3. Труба развальцовывается. Используется ручной или гидравлический инструмент. Его расширительную насадку поворачивают относительно обрабатываемого изделия. После первого развальцовывания производится еще один поворот, примерно на 30º.
4. Муфта вставляется и некоторое время удерживается (при диаметре в 11 см – около трех-четырех минут). Этого времени достаточно, чтобы изделие плотно обжало фитинг.
5. На муфту до упора надвигается гильза.

Трубы из сшитого полиэтилена можно соединить посредством муфт, которые фиксируются специальными клещами

Эти же операции проводятся для другого конца трубы, завершая герметичный и надежный стык.
