Как вытащить трубу из скважины: доступные методы для работ своими руками

Полезные рекомендации от специалистов

Чтобы успешно решить проблему с застрявшим насосом и не допустить ее повторения в дальнейшем, специалисты рекомендуют:

• В гидротехническое сооружение устанавливать насос небольшого диаметра, который обеспечит требуемый технологический зазор между колонной и корпусом устройства.
• Установку насоса погружного типа выполнять надежным тросом, изготовленным из нержавеющей стали. Подобная конструкция способна выдерживать предельные нагрузки.
• Самодельные устройства – крюки и кошки, надежно фиксировать на металлическом тросе. Это позволит избежать оборвавшейся конструкции, которая усложнит процесс извлечения насоса.
• При эксплуатации гидротехнического сооружения использовать прочные и долговечные подъемные механизмы, которые предотвратят возможный обрыв насосного оборудования.
• Установить защитный оголовок с плотным прилеганием к внутренним стенкам обсадной колонны. Это предотвратит засорение скважины мусором и сторонними предметами.
• Проводить своевременную профилактику и техническое обслуживание шахты самостоятельно или с привлечением работников специальных служб.

Решить проблему с застреванием насосного оборудования в частной скважине под силу любому домовладельцу. При серьезных авариях рекомендуется воспользоваться услугами профессионалов, ведь чистка шахты и поднятие оборудования обойдется гораздо дешевле, чем бурение новой скважины.

Что такое обсадная труба

Водяная скважина представляет собой подобие обычного колодца. Ее характерными отличиями являются малый диаметр и большая глубина, которая может достигать десятков метров. Обсадная труба – это конструкция цилиндрической формы, монтаж которой осуществляется в пробуренную скважину. Она нужна для того, чтобы защитить стенки скважины от возможного обрушения грунта. Внутрь нее вставляется эксплуатационная труба, которая позволяет воде оставаться свежей и чистой.

Виды

Обсадные колонны в зависимости от материала изготовления бывают металлическими, пластиковыми и асбестоцементными. Выбор конкретного типа изделия зависит от глубины скважины, особенностей участка земли (т.е. почвы) и прочих показателей. Изделие обсадного типа должно обладать хорошей устойчивостью к давлению грунта, долговечностью и соответствовать санитарно-гигиеническим нормам, если колонна применяется для монтажа в питьевой источник воды. Подробное описание видов:

• Стальная обсадная труда. Самая прочная, долговечная, но и дорогая. Может выполнять свои функции даже при высоком давлении со стороны грунта. Имеет плохую сопротивляемость по отношению к негативному воздействию коррозии. Со временем добываемая из скважины вода может приобрести привкус ржавчины. Это повлечет за собой дополнительные расходы на обустройство фильтров. В зависимости от способа производства бывает бесшовной и сварной шовной. Для первого варианта характерны отличные показатели прочности и высокая цена. Второе изделие стоит несколько дешевле, но является менее прочным. В некоторых случаях стальные обсадные трубы изготавливают с защитным покрытием или из улучшенных материалов, благодаря чему они защищены от ржавчины. Есть три основных типа таких изделий: оцинкованные, нержавеющие и эмалированные.
• Асбоцементная обсадная труба. Более хрупкая по сравнению со стальной, но вполне качественная и стоит относительно недорого. Специалисты не рекомендуют применять ее в питьевых целях, т.к. она способна выделять в воду вредные примеси, например, канцерогены. Современная промышленность предлагает на выбор виды таких труб, выполненные из модифицированного материала. При покупке рекомендуется изучить санитарный сертификат асбестоцементных обсадных изделий, чтобы быть уверенным в том, что они подходят для бурения скважин на воду.
• Пластиковая обсадная труба. Относительно новое изделие, которое прочнее асбестоцементного и дешевле стального аналога. Обладает невысоким весом. В последние годы обсадные изделия из пластика приобрели большую популярность. Для их изготовления применяют такие полимеры, как полиэтилен, полипропилен, поливинилхлорид. Пластиковая продукция отличается экологичностью, резистентностью к коррозии, дешевизной, простотой монтажа, отличной герметичностью и долговечностью (срок службы достигает 50-ти лет). Правда, пластиковые изделия имеют слабую сопротивляемость к механическим воздействиям и ограниченную глубину применения – не более 50-60 м.

• Стерилизация банок в духовке электрической и газовой плиты. Температура для стерилизации банок в духовке
• Кому идет карамельный цвет волос и как добиться такого оттенка
• Цистит — лечение в домашних условиях народными средствами и лекарствами

Заводское и самодельное оборудование

Для извлечения обсадной трубы из глубокой скважины профессионалы применяют оборудование заводского изготовления.

Характеризуют его такие номинальные параметры, как давление в МПа, усилие хода — прямого и обратного в тс, максимальный момент в кН/м, наибольшее усилие зажима или извлечения в тс, угол поворота зажимов, масса в кг, габариты в мм, диапазон диаметров вытягиваемых труб.

Установка состоит из опорной плиты с установленными на ней стационарным захватом и двумя гидросиловыми цилиндрами, верхней плиты, подвижного захвата, посредством которого зажимают трубы

Штоки цилиндров с гидравлическим возвратом объединяют опоры, оснащенные траверсой, на которую опирается верхняя плита. Для зажима опорной колонны на этой плите имеется специальный подвижной захват. Как неподвижный, так и подвижный захваты представляют собой 3-клиновые кулачки, имеющие внутреннюю нарезку и помещенные в обойму.

Гидравлические цилиндры подключают к насосной станции. В случае возникновения нештатной ситуации, когда для извлечения трубы не хватает усилия, используют устройство расклинивания зажима. Натяжения может не хватить в том случае, когда из-за непредвиденных обстоятельств появляются дополнительные силы трения между телом трубы и стенками скважины.

Оборудование устанавливают на обсадную стойку и зажимают последнюю при помощи подвижного захвата, а затем подымают. Подъем равен величине хода поршней. Следующий шаг — фиксация трубы неподвижным захватом и возврат верхней плиты в исходное положение. Трубу извлекают за счет повторения этих действий. В процессе вытяжки стояка его поддерживают краном.

При помощи такого оборудования из земли вытягивают обсадные трубы, верх которых почти не виден, т. к. установка имеет низкий подхват. Еще одно преимущество механизма — возможность подымать стальные трубы, типоразмеры которых находятся в широком диапазоне.

Для демонтажа трубы небольшого диаметра на своем участке подходящее оборудование можно изготовить и самостоятельно. Потребуется для этого 2 швеллера для стоек, барабан для троса, подшипник с диаметром внутри 40 мм, трос, ручка.

Изготавливают две опоры высотой около 1 м и шириной приблизительно 0,6 м. Они имеют форму буквы Т в опрокинутом виде. Вверху к стойкам крепят подшипник, а через него пропускают ось. На оси закрепляют барабан и ручку.

Тросом охватывают трубу и начинают вращать барабан. Труба постепенно выходить из грунта. Если демонтажу подлежит изделие из пластика, применяют специальный хомут.

По мере извлечения трубы трос опускают ниже. Когда конструкция имеет значительную длину, применяют специальное приспособление — чалку, чтобы удерживать колонну при перемещении троса на новую позицию.

Подготовка к демонтажу скважинного ствола

Зная о возможных трудностях, следует подготовиться к процессу основательно.

Первый шаг — определение веса изделия, для чего:

• измеряют глубину скважины‚ диаметр трубы‚ толщину стенок;
• открывают справочник и, ориентируясь на диаметр и толщину стенок, находят вес 1 пог. м;
• умножают найденное значение на глубину шахты и получают искомую массу трубы.

Это значение будет базой при выборе лебедки по тяговой силе. Если цифра получилась солидной и лебедки с таким тяговым усилием не существует, то единственный вариант — заказать кран. Когда отклонения от расчетного значения незначительные‚ подойдет обычная лебедка.

Как извлечь обсадную трубу из скважины по всем правилам

Процесс выемки обсадной трубы из скважины очень трудоёмкий и сложный. Кроме того, он сопряжён с большими проблемами на территории, так как для извлечения трубы необходимо использовать тяжёлую технику. А она точно повредит газоны, дорожки и прочие элементы благоустройства территории.

Помимо этого, чтобы извлечь трубу, несмотря на большую силу сцепления с грунтом (силу трения), площадь вокруг скважины необходимо обильно увлажнить. Для этого приходится сверлить в земле глубокие шурфы, и заливать в них воду, что может привести к обрушению стенок скважины.

Поэтому, для такого сложного процесса недостаточно только больших усилий и опыта работ, необходимо учесть несколько основных факторов — вес обсадной колонны, коэффициент трения трубы о землю, глубину, на которую была погружена труба, срок службы и значение прочности материала, из которого она была изготовлена.

Причины извлечения

Основными причинами, по которым возникает необходимость вытянуть трубу, являются:

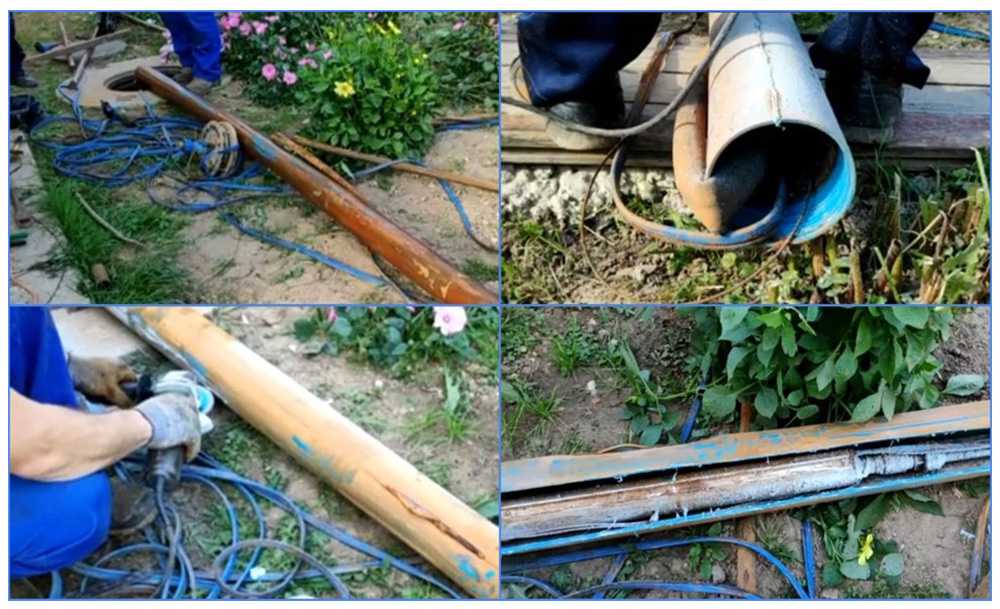

• Причина #1: коррозийные образования на наружных и внутренних поверхностях трубы;
• Причина #2: износ обсадной колонны;
• Причина #3: засорение скважинной системы механического происхождения.

Исходя из сложности процесса, и возможных негативных последствий, перед тем, как вытягивать обсадную колонну нужно обязательно проконсультироваться со специалистами, взвесить все за и против. Если же решение будет принято в сторону извлечения эксплуатационной колонны, то специалисты всегда подскажут, как вытащить обсадную трубу из скважины наиболее подходящим способом.

Как извлечь обсадную трубу — основные способы

Один из простейших способов извлечения обсадных труб – это довериться профессионалам. Бурильщики для этих целей используют специальное оборудование – овершоты, метчики, обжимные хомуты и стальные петли, труболовочные устройства. Они всегда могут задействовать необходимую спецтехнику – домкраты, и, наконец, грузовые авто, могут достать трубу сразу целиком, или по участкам.

Профессиональных способов существует несколько вариантов:

#1: Промывка и рассаживание колонны

Вытащить трубу из скважины можно способом промывки системы, для чего используют специальный насос, оснащённый устройством для промывания. Трубу подсоединяют к напорной части насоса, и под давлением, необходимым для циркуляции воды, промывают обсадную колонну. После извлечения песка из трубы, её растягивают, перемежая процесс растягивания с вращением при помощи ротора. В результате этого колонну поднимают приблизительно на 10,0 метров и прекращают рассаживание. На следующем этапе обсадную пластиковую трубу достают из скважины по частям.

#2: Натяжение и обрыв трубы

Чтобы вытащить трубу способом натяжения применяют систему талей, при помощи которой поднимают верхний участок трубы до разрыва конструкции. После этого оторванный участок поднимают вверх, а ловильным устройством захватывают следующий участок трубы, и повторяют процесс. Данный способ имеет недостатки, и не целесообразен при вытягивании трубы большого размера, с большой глубины и извлечении труб из скважины с наклоном.

При вытягивании обсадной колонны необходимо действовать очень аккуратно, чтобы не повредить конструкцию из хрупких материалов, например, пластиковые трубы. В противном случае обрывки и осколки труб могут застрять в скважинном пространстве, или упасть на дно, откуда их сложно будет поднять наверх.

#3: Демонтаж

Демонтировать всю систему обсадной колонны можно при соединении усилий по изменению значения крутящего момента и одновременном повышении силы растяжки трубы. Применяют также чередование вращения трубы и её рассаживание.

Для этого понадобятся специальные инструменты и устройства — труболовильное приспособление, перфоратор и ротор, режущие средства и кумулятивные торпеды. Для раскручивания резьбовых соединений применяют специальные инструменты, которые крутят, ослабляя резьбу.

Альтернатива извлечению трубы

Существуют ситуации, при которых невозможно достать обсадную колонну, например при её обрыве на большой глубине. Кроме того, извлечение колонны не всегда считается единственно возможным решением для восстановления нормального функционирования скважины.

При небольших повреждениях – трещинах, коррозии, подходит способ забивания в изношенную обсадную колонну трубы с меньшим диаметром. В некоторых случаях специалисты рекомендуют тщательную промывку и прочистку, после чего отпадает необходимость в извлечении трубы. А иногда, к сожалению, устройство новой скважины оказывается дешевле и проще, чем процесс извлечения повреждённой обсадной колонны.

Метод промывания

Перед тем, как попытаться вытащить трубу из скважины, важно оценить объем повреждений. Учтите, что засорение колодца и постепенное разрушение оборудования – нормальный процесс. На дне образуется осадок, а обсадная конструкция ржавеет и постепенно разваливается, поскольку ее поверхность покрывается трещинами и расколами

Химический состав почвы также имеет значение – слишком кислая среда более разрушительная, чем нейтральная или щелочная.

На дне образуется осадок, а обсадная конструкция ржавеет и постепенно разваливается, поскольку ее поверхность покрывается трещинами и расколами. Химический состав почвы также имеет значение – слишком кислая среда более разрушительная, чем нейтральная или щелочная.

Если обсадная труба изготовлена из металла, то она будет разрушаться под действием естественных факторов и задуматься о ее замене придется через короткое время

В зависимости от степени запущенности скважины, избирают один из методов, определяющих масштабы работ:

• рассаживание и промыв всего стояка;
• натяжение и замещение деталей конструкции;
• демонтаж обсадной и эксплуатационной труб.

Натяжение сопряжено с применением тали или лебедки, чтобы за верхний край поддеть трубу и тянуть до обрыва. Эту часть достают из колодца, после чего ловильным оборудованием подхватывают другие фрагменты колонны

При этом важно работать так, чтобы хрупкие части трубы не застряли в проеме скважины. Лучше всего использовать домкрат гидравлического типа. Такое оборудование не всегда эффективно, особенно если шахта пробурена под углом или произошло смещение пластов

Широкие трубы и значительная глубина колодца также затрудняют извлечение поврежденных фрагментов. Из такого колодца обсадку нередко извлекают после промывки системы водовода с помощью насоса и специализированного оборудования

Такое оборудование не всегда эффективно, особенно если шахта пробурена под углом или произошло смещение пластов. Широкие трубы и значительная глубина колодца также затрудняют извлечение поврежденных фрагментов. Из такого колодца обсадку нередко извлекают после промывки системы водовода с помощью насоса и специализированного оборудования.

Колонну подсоединяют к насосу и оборудованию для промывки, начиная работу под минимальным давлением, после чего постепенно увеличивают нагрузку насоса и объем подачи воды.

Что делать?

В зависимости от причин, из-за которых насос застрял в проходке, выбирают дальнейшую тактику действий. Мы расскажем, как вам поступить в разных ситуациях.

Как извлечь агрегат из скважины на песок?

Если ваш насос застрял в стволе гидротехнического сооружения из-за засорения, то можно попытаться извлечь его своими руками. Для этого прибор нужно раскачать в проходке, потянув на себя трос и отпустив его. Такие возвратно-поступательные движения стоит повторить несколько раз. Это позволит прибору хоть немного вырваться из засоряющей пробки и дальше это делать будет намного легче, поскольку вода сможет поступать в образовавшийся просвет и станет ещё сильнее размывать грязь. Чтобы такого в дальнейшем не возникало, скважину необходимо хотя бы раз в год очищать от засорения.

Что делать, если прибор застрял в скважине на известняк?

Хоть такой вид гидротехнического сооружения не подвержен заиливанию, как скважины на песок, всё же насос может застрять и здесь. К этому могут приводить другие причины. Например, если агрегат сильно углубится, вокруг прибора может образоваться осадок, образующийся из-за большого содержания в артезианской воде солей кальция и железа. Эти вещества при взаимодействии с кислородом образуют налёт на корпусе прибора и стенках проходки, затрудняя извлечение насосного оборудования из скважины.

Всё дело в том, что это очень плотные отложения. Скапливаясь в просвете между агрегатом и стенками проходки, они блокируют насосное оборудование в шахте. Такое случается, если чистка гидротехнического сооружения выполняется очень редко или вообще не проводилась. В такой ситуации можно делать следующее:

• попытаться раскачать агрегат в проходке, как было описано выше (можно выполнить своими руками);
• использовать химический или механический способ (этот метод могут применять только специалисты).

Суть химического метода состоит в том, что на затвердевший осадок воздействуют специальными составами для его растворения. Механический метод – это воздействие на минеральные отложения потоком сжатого воздуха, выдуваемого под внушительным давлением. Это позволит либо полностью убрать осадок, либо уменьшить его плотность.

Что делать при деформации обсадной колонны?

Если насос застрял при подъёме наверх из-за искривлений и поломок труб обсадной колонны, то во время подъёма слышно характерный удар и звук. При этом причин деформаций обсадных труб может быть несколько:

• из-за давления грунта образовалась вмятина;
• труба деформировалась под тяжестью всей колонны;
• место соединения соседних труб разошлось.

Это самая серьёзная проблема, в результате которой порой просто невозможно достать насос из скважины. В зависимости от степени деформации даже самый небольшой агрегат, как Малыш, не получится извлечь из деформированной обсадной колонны. В таком случае единственным выходом будет полный демонтаж колонны.

В несложных случаях можно попытаться справиться своими силами. Для этого нужно делать следующее:

Сначала постарайтесь осторожно вращать трос. Вследствие этого вращательное движение передастся агрегату, и он сможет, удачно повернувшись, пройти проблемное место

Если это не поможет, опустите агрегат, ослабив трос, и снова попытайтесь поднять прибор

Возможно, устройство просто перекосилось в проходке.. Если агрегат застрял во время подъёма и предыдущие методы не помогают, можно попробовать сделать следующее:

Если это не поможет, опустите агрегат, ослабив трос, и снова попытайтесь поднять прибор. Возможно, устройство просто перекосилось в проходке.. Если агрегат застрял во время подъёма и предыдущие методы не помогают, можно попробовать сделать следующее:

Если агрегат застрял во время подъёма и предыдущие методы не помогают, можно попробовать сделать следующее:

1. Возьмите отрезок трубы длиной 1 м. Этот кусок должен весить больше насосного оборудования. Диаметр трубы должен быть намного меньше, чем сечение ствола гидротехнического сооружения.

На конце этого элемента необходимо выполнить отверстие или можно приварить специальное ушко. Через подготовленную петлю или отверстие пропускается трос и привязывается к трубе. Чтобы подготовленное изделие не упало в шахту, второй конец троса привязывают на поверхности рядом с устьем скважины

Теперь элемент нужно осторожно опускать в проходку, пытаясь протолкнуть насос обратно на дно сооружения. Если опустить таким способом агрегат удалось, то теперь его можно попробовать снова поднять на поверхность

Как поднять упавшую трубу в скважину

Что делать, если в скважину упала труба ПВХ, ПЭ, ППР? Для подобных аварийных работ используется специальное оборудование в виде ловильного инструмента. Он может быть двух видов:

• врезные колокола способные осуществить наружный захват упавшего предмета;
• нарезные трубы, способные при помощи резьбы осуществить качественную фиксацию.

Перед использованием подобного инструмента необходимо тщательно проанализировать ситуацию и выбрать наиболее действенный способ.

Заводское и самодельное оборудование

Рассматривая, как достать пластиковую трубу из скважины необходимо учитывать ее технические характеристики, вес, глубину залегания и время эксплуатации. Для этого понадобится заводское либо самодельное оборудование. В качестве заводского — можно рассмотреть варианты, позволяющие без труда извлечь трубу из земных недр.

Такое оборудование подбирается по следующим параметрам:

• оказываемое давление на извлекаемую конструкцию;
• усилие прямого и обратного хода вращающего момента;
• максимальное усилие фиксации;
• его габариты и вес;
• диапазон ширины вытягиваемых конструкций.

Зачастую в домашних условиях нет возможности использовать такое дорогостоящее оборудование. В таких случаях приходится воспользоваться подручными механизмами и смекалкой.

https://youtube.com/watch?v=NJydDnuwQ3w

Для этого широко используются:

• сварочные аппараты либо резьбовые зажимы;
• грузовые домкраты;
• толстые листы металла.

Проявив смекалку и некоторые физические усилия можно достаточно просто произвести демонтаж скважины.

Бурение скважины для получения стабильного источника воды является сложным и трудоемким делом. Особенно большие проблемы возникают, когда появляется необходимость демонтажа устройства. Наибольшую сложность в этом случае представляет обсадная труба, извлечение которой может потребоваться из-за ее повреждения. Решить проблему можно, обратившись за помощью к профессионалам, или самостоятельно, ознакомившись с имеющимися методами. Лучше проконсультироваться со специалистом, т.к. иногда проще и дешевле пробить новую скважину, чем восстанавливать старую.

Как вытащить трубу из земли: обзор процесса

Итак, решение демонтировать трубу принято. Теперь нужно определиться со способами реализации таких намерений.

И современные бурильные технологии предлагают нам, по крайней мере, три варианта технологического процесса демонтажа обсадных труб, а именно:

• Извлечение натяжкой тела трубопровода с последующим обрывом.
• Промывку с расхаживанием тела обсадного каркаса.
• Обычного отвинчивания системы.

Словом, достать трубу из скважины можно тремя способами. И далее по тексту мы познакомимся с нюансами этих технологий демонтажа.

Извлечение натяжкой

Данная технология практикуется на трубах большого диаметра и в случае искривления канала скважины. Суть процесса заключается в захвате верхнего торца обсадного трубопровода и натяжке вверх. Причем трубу тянут по частям. Ведь в процессе натяжки возникает усилие, превышающее предел пластичности конструкционного материала обсадного трубопровода. И труба попросту лопается на некоторой глубине.

Извлечение натяжкой тела трубопровода

В этом случае в скважину погружают особую насадку, которая цепляется за торец и вся процедура повторяется, вплоть до следующего обрыва. Такие действия продолжают до полного извлечения трубы из скважины.

При этом нужно пользоваться инструментом с большой подъемной силой. А сама труба будет непригодна для повторного использования.

Извлечение расхаживанием

Извлечение трубы методом расхаживания

Данная технология позволяет вынуть узкую обсадную трубу, но без гарантий ее целостности. Ну а если диаметр трубы позволяет погрузить в нее насос циркуляционной системы, то трубу удастся извлечь в целости и сохранности.

Суть процесса заключается в насыщении окружающего трубу грунта влагой. После чего снижается коэффициент трения, и труба извлекается натяжным устройством. Для этого к верхней части трубы крепят насосы циркуляционной системы или, если позволяет диаметр, погружают насосы к самому дну скважины. Причем в процессе циркуляционной промывки трубу расхаживают – крутят и раскачивают из стороны в сторону.

Такие манипуляции избавляют тело трубы от плотного контакта с грунтовой пробкой, а процесс натяжного извлечения после таких манипуляций пойдет «как по маслу».

Демонтаж отвинчиванием

Для реализации данной технологии используют буровую установку, оснащенную особыми  устройствами. Суть процесса заключается в сочетании нагрузки момента вращения и усилия натяжения, благодаря которым элементы обсадного трубопровода сначала развинчиваются, а затем извлекаются из скважины.

Ну а сам процесс реализуется так: в скважину вводят особую ловильную коронку, верхний край трубы фиксируют и, сделав не менее 20 оборотов против часовой стрелки, извлекают развинченный участок обсадного трубопровода.

Процесс извлечения трубы

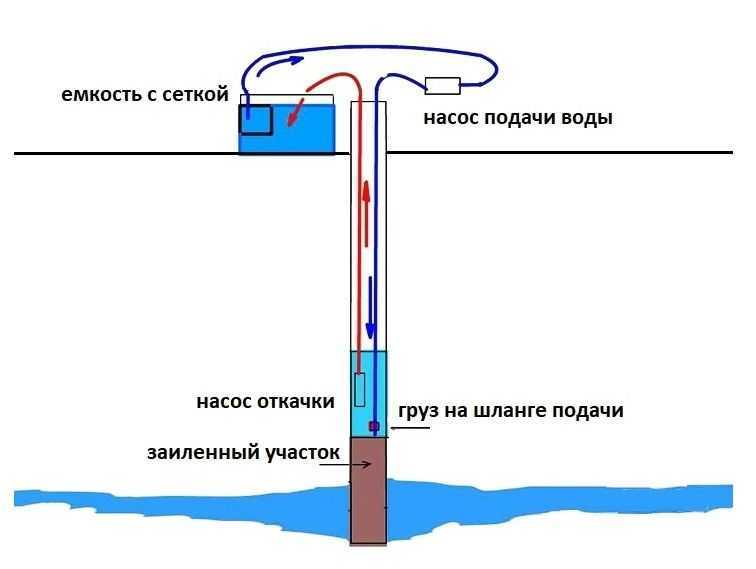

Схема промывки скважины.

Хорошего результата можно добиться, устранив трудности, появляющиеся в процессе работы. При неблагоприятных условиях может произойти разрыв пласта или сбои в циркуляции воды в скважине. Оценив степень сложности работы, необходимо приступить к действиям, выбрав один из способов:

• промывку и рассаживание стояка;
• натяжение и обрыв конструкции;
• демонтаж системы.

Способ натяжения предусматривает использование талевой системы. Осуществляют подъем верхнего края трубы до тех пор, пока не произойдет обрыв. Полученную деталь извлекают из колодца, а затем при помощи ловильного инструмента захватывают края детали и вновь добиваются обрыва колонны.

Недостатками этого метода являются:

• наличие больших размеров трубы;
• значительная глубина ее погружения;
• расположение скважины под некоторым углом.

Нужно стараться не повредить хрупкие материалы, чтобы стояк не застрял в скважине. Хороший результат получится после использования гидравлического домкрата.

Для проведения всего объема работы готовят инструмент:

• домкрат;
• промывочную систему;
• насос;
• ротор.

Достать трубу из колодца на дачном участке можно после применения промывания системы. Заранее подготавливают насос с агрегатом помывки. Колонна соединяется с напорной системой насоса, принадлежащей аппарату промывки. Циркуляция воды определяется с учетом минимального давления. Для полного извлечения трубы из скважины, после определения циркуляции, увеличивают объем подачи воды с помощью насоса. При большом диаметре трубы содержимое колонны промывается с помощью промывочных средств.

После удаления песчаной пробки в полном объеме колонну растягивают, чередуя процесс с вращением трубы. Использование ротора позволяет поднять колонну на высоту 10 м, но в результате полного уплотнения пробки прекращается процесс расхаживания трубы. В результате вся колонна извлекается из скважины по отдельным частям.

Раскручивание конструкции для извлечения из колодца

Достать трубу из скважины с определенной глубины несложно, используя изменение размеров крутящего момента и увеличение растягивания. Для работы готовят ловильный инструмент, а также:

• ротор;
• кумулятивные торпеды;
• перфоратор;
• режущий инструмент.

В колодец погружают специальный инструмент, снабженный стальной трубой с левосторонней резьбовой нарезкой. Вращающаяся часть двигателя осуществляет повороты стальных труб против часовой стрелки. После 20 оборотов расхаживают колонну, обрывая ловильную трубу.

Иногда просто чередуют вращение и расхаживание колонны. К тому же необходимо добиться незначительного отвинчивания соединений

Немаловажно не допускать максимальную величину крутящего момента ввиду повреждения резьбовых соединений

Даже самую крепко закрепленную резьбу можно раскрутить специальным инструментом. Она передает крутящий момент на трубу, предназначенную для извлечения. Более 1 часа инструмент вращают, создавая колебание в трубах, ослабляющее резьбовые соединения.

Следующий этап работы – захват верхнего ободка стояка и его отвинчивание.

Эксплуатация скважины предусматривает проведение комплекса профилактических работ, направленных на обеспечение ее стабильного функционирования и предотвращения износа оборудования и разрушения скважины.

Процедура извлечения трубы

Вокруг оголовка скважины нужно выкопать траншею глубиной 1 м. Затем в траншею стоит залить воду

Если вы решили вытащить обсадную колонну из скважины своими руками, вам стоит придерживаться следующей последовательности действий:

1. Для начала стоит оценить тяжесть колонны. Для этого необходимо измерять глубину гидротехнического сооружения, узнать диаметр обсадных элементов и толщину их стенок. Далее, зная материал труб, их диаметр и толщину стенок, в справочнике можно найти, сколько весить один погонный метр такого изделия. Найденную величину стоит умножить на протяжённость трубопровода (глубину сооружения). В итоге вы узнаете вес всей обсадной колонны. По этой величине стоит подбирать тяговое усилие подъёмного элемента (крана или лебёдки). Если это число не превышает нескольких тонн, то для демонтажа будет достаточно обычной лебёдки. А для извлечения тяжеловесной конструкции понадобится кран.
2. Теперь можно приступать к земляным работам. Вокруг оголовка скважины нужно выкопать траншею глубиной 1 м. Затем в траншею стоит залить воду. По мере впитывания воду добавляют. Так продолжают до тех пор, пока вода не перестанет впитываться. Эта процедура позволит ослабить коэффициент трения обсадной колонны о грунт. Чтобы ускорить процесс насыщения почвы водой и предотвратить обрушение породы после извлечения колонны, на оголовке трубы устанавливают вибрационный генератор. Вибрации позволят расшатать колонну и сделают её извлечение более простым, поскольку она сама отойдёт от породы и не даст её обвалиться в проходку.

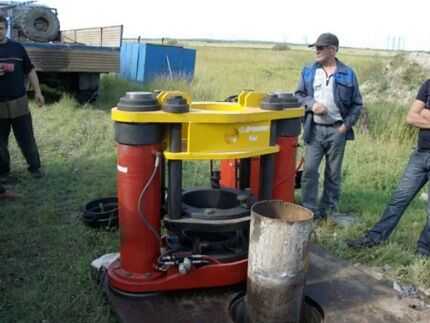

Гидравлический механизм с захватом для извлечения обсадной трубы

1. Теперь можно производить демонтаж труб. Для этого на тело извлекаемого элемента навариваются стальные пруты толщиной 1,5-2 см. За прут цепляют стропы лебёдки. Чтобы поднять элемент, трос нужно перебросить через блок, установленный на верхней отметке вертикальной конструкции. Затем включается лебёдка и начинается подъём колонны из гидротехнического сооружения. Вместо лебёдки и каркаса с блоком можно использовать подъёмный кран.

Нетяжёлую узкую колонну можно извлечь из скважины посредством обычного домкрата. Для этого один конец рычага стоит завести под наваленный на колонну прут. При этом прут будет выполнять дополнительные функции предохранителя. При чрезмерной нагрузке сломается прут, это убережёт от разрыва обсадной колонны.

Способы удаления трубы из скважины

Выбор способа зависит от типа и размеров укрепляющих элементов.

Метод натяжки для извлечения колонны

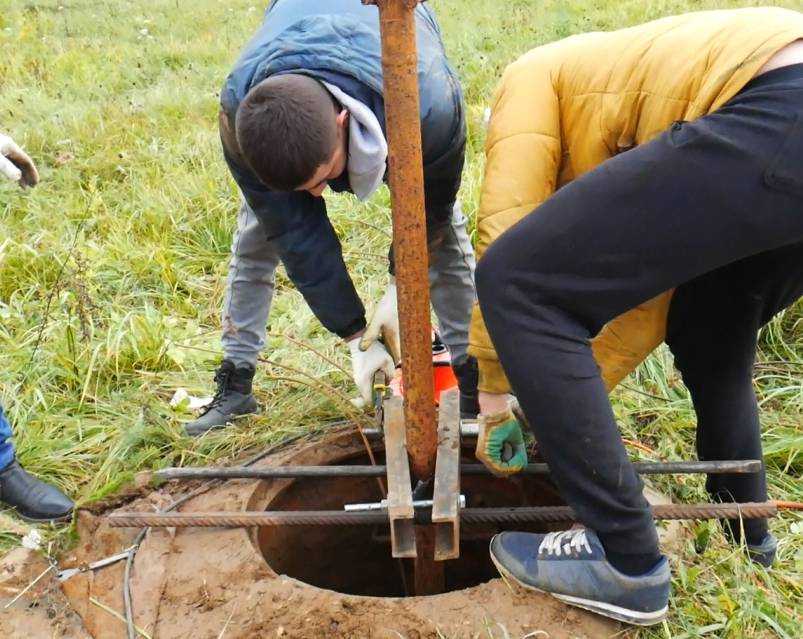

Достать трубу можно, используя домкрат или талевое оборудование. Возникающая при натяжении сила превышает предел гибкости обсадной колонны, поэтому сооружение может повредиться.

Работы выполняют так:

1. Устье колонны отделяют от грунта, выкапывая глубокую траншею.
2. Элемент сооружения оснащают хомутом. Деталь используют для фиксации тросов, которые слегка натягивают.
3. Хомут смещают вниз, повторяя натяжку. Это помогает медленно извлечь колонну.
4. Верх сооружения выводят наружу до появления обрыва. Часть конструкции извлекают, расположенную в грунте деталь зажимают ловильным приспособлением.
5. Деформированный фрагмент заменяют, конструкцию возвращают в шахту.

Извлечение обсадной трубы методом натяжки.

Способ используется для удаления толстостенных труб большого диаметра.

Извлечение способом промывки

Если конструкция застревает в грунте, ее выводят методом промывки. При этом применяют насос для скважины, подающий воду под большим давлением.

Процесс извлечения включает такие этапы:

1. Установка насоса. Оборудование размещают в верхней части колонны. Давления должно быть достаточно для промывки шахты. После появления песка мощность напора повышают. Трубу расшатывают, прокручивая ротором. Действия выполняются одновременно с промывкой. Это облегчает выведение элементов из скважины.
2. Перемещение насоса. Оборудование постепенно смещают в сторону дна. Подачу воды начинают после достижения промывочным шлангом башмака-муфты. Работы продолжают до устранения песчаной пробки возле трубы. Извлечь длинную деталь бывает сложно, поэтому ее разделяют на фрагменты.

Перед извлечением обсадную конструкцию оснащают держателями из арматуры. Их используют для закрепления тросов, вытягивающих сооружение из шахты.

Применение метода раскручивания

При использовании этого метода конструкцию разбирают и выводят наружу по частям.

Выполняют работы так:

1. Ловильное устройство погружают в скважину. С помощью ротора колонну проворачивают. После нескольких оборотов обсадное сооружение раскачивают. Если элемент не извлекается, действия повторяют.
2. При невозможности ослабления соединения используют инструмент, приводящий колонну в движение. При длительном вращении резьба ослабляется. Верхнюю часть конструкции захватывают и вывинчивают. Трубу извлекают наружу методом натяжки.
3. Действия выполняют до выведения всех частей конструкции. При невозможности разъединения деталей применяют кумулятивные торпеды, формирующие кольцевые надрезы.

Вытащить водоподъемную трубу из ПЭ методом раскручивания не получится.
