Как поменять тэн на стиральной машине самсунг, как достать и снять нагревательный элемент, замена своими руками

Как заменить ТЭН на примере марки Бош

Необходимо отметить, что снять ТЭН со стиральной машины Самсунг можно следуя данной инструкции. Поскольку у многих стиральных машин Самсунг, нагревательный элемент расположен аналогичным образом.

Порядок работ будет следующим:

В первую очередь нужно обесточить стиральную машину;
Чтобы добраться до нагревательного элемента, требуется снять лицевую панель. Первым делом нужно снять верхнюю панель, для этого нужно выкрутить несколько шестигранных винтов. Для ускорения процесса можно воспользоваться электрической отверткой;
Следующим шагом будет снятие дозатора моющих средств. Сделать это можно путем нажатия на специальный замок-защелку;
Далее необходимо снять переднюю стенку. Для этого придется открутить несколько винтов, это позволит снять панель управления, которую можно убрать наверх, не отсоединяя проводов. Потом нужно убрать нижнюю панель. Затем нужно отсоединить манжету на люке, она закреплена с помощью пружинного хомута. Они различаются в зависимости от модификации, однако для всех моделей необходимо потянуть за него. После чего манжета сдвигается внутрь, а все винты, удерживающие переднюю стенку и блокирующие дверь, выкручиваются;

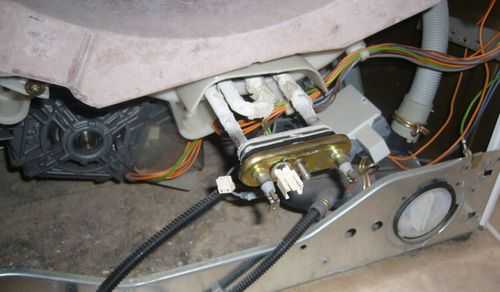

Тэн находится внизу бака. Нужно отсоединить все провода, с помощью которых подсоединен нагревательный элемент. Чтобы запомнить, каким образом они подключены, можно сделать фото на телефон, это поможет правильно подсоединить их обратно при сборке;
Гайку тэна необходимо открутить. Не следует выкручивать ее до конца, это позволит извлечь нагревательный элемент путем надавливания на прокладку;
Следующим шагом после извлечения тэна будет извлечение термостата. Его можно установить в новый тэн. Можно нанести несколько капель моющего средства для посуды на уплотнитель, это позволит упростить процесс установки детали;
Чтобы новый нагревательный элемент правильно встал на место, на него следует достаточно сильно нажать. Крепится он путем закручивания гайки. Если уплотнитель хорошо закреплен, можно приступать к соединению проводов;
Завершающим этапом будет установка всех деталей в обратном порядке.

Замена ТЭНа, расположенного в задней части барабана

У многих стиральных машин марок LG, Аристон, Индезит и Атлант нагревательный элемент можно заменить через заднюю панель. Рассмотрим, как можно снять ТЭН со стиральной машины Аристон.

В данном случае процесс снятия и установки нового ТЭНа гораздо проще. Нет необходимости снятия передней стенки и панели управления. Чтобы снять заднюю крышку нужно выкрутить несколько болтов.

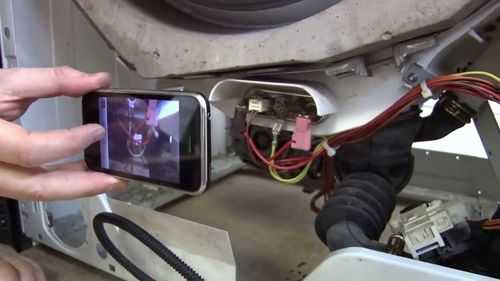

Как и в вышеописанном случае лучше всего предварительно сфотографировать расположение проводов. После этого нужно отсоединить провода и ослабить гайку. Не нужно совсем ее раскручивать ее до конца, она должна оставаться на резьбе. Далее шпилька вдавливается для извлечения ТЭНа.

Перед тем, как окончательно собрать стиральную машину, следует проверить, все ли детали установлены герметично. Для этого можно залить в барабан воду, не запуская стирку. Если вода протекает, нужно затянуть гайку покрепче. И только после этого завершить сборку всех деталей.

При этом новый нагревательный элемент должен быть полным аналогом старого. А для упрощения процесса смены вышедшего из строя ТЭНа лучше всего снимать ремень привода.

Для установки лучше всего приобретать новый ТЭН, бывший в употреблении прослужит значительно меньше, и тогда снова потребуется его замена.

Если в вашей стиральной машине Самсунг сломался нагревательный элемент (ТЭН), то вы можете это определить по оставшемуся грязным белью. Машинка просто не сможет отстирать вещи в холодной воде.

Также вы можете эту поломку определить сами по ошибке HE или TE на модуле управления.

Данная ошибка может указывать на неисправность либо самого ТЭНа, либо датчика температуры воды (термистора). В таком случае будет остановлена программа стирки, поскольку вода не нагревается до нужной температуры.

Устройство и принцип работы ТЭНа

ТЭН в стиральной машине, является элементом, производящим нагрев воды до необходимой температуры на различных программах стирки. В теплой или горячей воде, химические реагенты стирального порошка наилучшим образом вступают в реакцию с различными видами загрязнений, что приводит к качественной стирке белья. Для некоторых тканей предусматриваются режимы стирки только в холодной воде, поэтому ТЭН в таких случаях не включается в работу.

ТЭН для стиральной машины выглядит как изогнутая трубка, внутри которой, помещается нихромовая или фехралевая проволока. Пространство между стенками трубки и токопроводящей нитью заполняется диэлектриком, который обладает достаточной теплопроводимостью и стойкостью к высоким температурам.

Чаще всего используется электротехнический пераклаз (оксид магния). Трубка ТЭНа припаивается или приваривается к контактной площадке, на которую монтируются токоподводящие клеммы. Обычно контакты изготавливаются из медных пластинок под зажим. Длинна стержней и вид контактной площадки в стиральных машинах может быть разной, однако общее устройство и принцип работы одинаков.

При прохождении электрического тока по нити имеющей высокое сопротивление, происходит ее сильный нагрев. Тепло проходя через диэлектрический материал и металлическую трубку отдается в окружающую среду. В стиральной машинке такой средой является вода. В результате температура воды повышается до необходимого значения для определенной программы стирки, а после происходит отключение нагревательного элемента.

В бак, или в нагревательный элемент устанавливается специальный температурный датчик (термистор) который подает сигнал на управляющую плату при достижении необходимой температуры. Процессор обрабатывает сигнал и прерывает подачу напряжения на ТЭН. На процессор также приходит сигнал и от датчика уровня воды в баке (прессостат). Он сообщает центральному процессору о наличии воды в стиральном баке, а температурное реле о ее температуре. При необходимости управляющий процессор включает ТЭН. В стиральных машинах с электронным управлением за работу ТЭНа отвечает электронный модуль, в моделях с электромеханическим управлением программатор.

Самостоятельная замена нагревательного элемента

Инструкция по самостоятельному ремонту

Демонтаж нагревательного элемента

Операция выемки теплообменника состоит из нескольких этапов:

подготовительные работы;
отстыковка панели (верхней крышки, передней или задней стенки);
демонтаж нагревателя;
сборка, проверка работоспособности стиральной машины.

Подготовка

Предварительные работы включают:

приобретение нового теплового элемента (если известна модель);
подготовка необходимого инструментария (отвертки «шлиц» или «крест», сантехнический разводной ключ или набор рожковых, плоскогубцы);
полное отключение стиральной машины от сети (при любом расположении нагревателя);
отсоединение напорного водопровода и сточного шланга от канализации;
понадобится ветошь (тряпки), емкость для воды (ведро или тазик).

Доступ к внутреннему пространству

Перед снятием лицевых панелей, верхней крышки необходимо избавиться от остатков воды. Сброс влаги осуществляется через выпускной фильтр или сливной шланг. Последний вариант более затруднителен, так как придётся зафиксировать гибкую трубу под нижний срез днища машинки.

Процесс выемки ТЭНа почти одинаков, вне зависимости от расположения. Сложность – обеспечить доступ к демонтируемому узлу.

Тыльное расположение

Этапы работ:

Отстыковываются, по необходимости, шланги.

Демонтируется задняя панель. ТЭН располагается в нижней части

Отсоединяется вся внутренняя электропроводка, в том числе, ведущая к термоэлементу.

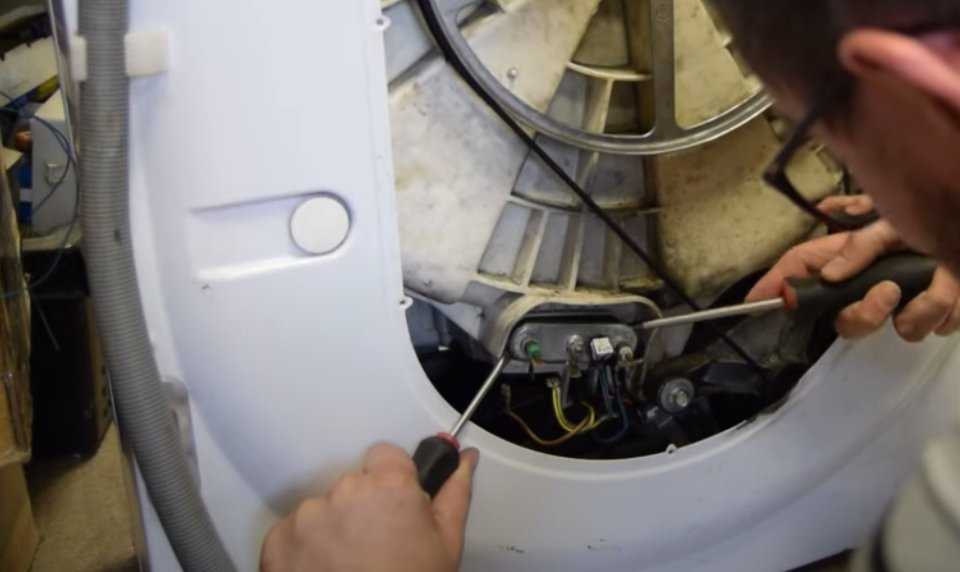

Применяя гаечный ключ (8 или 10), расфиксируется центральное крепление. Болт необходимо вдавить внутрь, чтобы освободить нагреватель.

Применяя отвёртку, ТЭН выдвигается из посадочного места и демонтируется.

Удаляется возможный мусор, внутренняя поверхность очищается от накипи.

Устанавливается новый узел, подключается электросистема, производится окончательная сборка.

Финальная операция – контрольный прогон стиральной машины на холостом ходу.

Переднее расположение

Последовательность операций:

Снимается передняя нижняя панель стиральной машины (возможно понадобится снять верхнюю крышку в зависимости от конструктивного исполнения).

Демонтируется отсек загрузки стирального порошка.

Кроме обычных креплений, лицевая панель фиксируется резиновой манжетой между барабаном и крышкой загрузочного люка. Для демонтажа необходимо удалить из внутренней полости уплотнителя пружинное кольцо.

Снимается лицевая панель. Доступ к нагревательному узлу открыт.

Отсоединяются силовые электропровода, заземление. Отстыковывается термодатчик.

Освобождается фиксируемая гайка. Центральная резьбовая часть с небольшим усилием вдавливается внутрь посадочного гнезда.

ТЭН вынимается со своего места с небольшим раскачиванием. Проводятся очистительные работы, удаляются известковые отложения.

Устанавливается новый нагревательный элемент. С целью снижения усилий целесообразно смазать уплотнительную резинку жидким моющим средством.

Подключается электрическая часть. Фиксируются все резьбовые соединения.

Возвращаются на свои места, ранее снятые, уплотнительная резиновая манжета, крышка, панели.

Проводится тестовый пуск стиральной машины без загрузки белья. Показатель исправности – штатная работа и нагрев стекла загрузочной крышки.

Где он находится?

Для того, чтобы получить доступ к нагревательному элементу, необходимо выполнить частичный разбор стиральной машины. Для этого понадобится набор отверток. В большинстве моделей машин Самсунг нагревательный элемент находится внизу с организацией доступа с фасадной стороны.

Перед тем как приступить к ремонту, необходимо выполнить подготовительные работы:

Слить воду, если она есть в баке.
Отключить стиральную машину от электросети, вытащив вилку из розетки.
Перекрыть подачу воды на машину.
Вытащить кювету для засыпания стирального порошка.
Выдвинуть машину таким образом, чтобы обеспечить себе свободный доступ к ней со всех сторон.
Со стороны задней стенки открутить винты, которые удерживают верхнюю панель.
Сдвинуть верхнюю крышку и снять ее.
В верхней части машины, со стороны фасада и с торцов, найти и выкрутить винты, которые удерживают панель с индикаторами. Так как она соединена с машиной не только наружным крепежом, но и проводами, расположенными с внутренней стороны, действовать следует очень аккуратно.
Отвинченную панель кладут сверху на машину, не нарушая контакты.
Находят все винты, которые удерживают фасадную панель, и отвинчивают их.
Фасадную панель снимают. В районе замка люка эта панель имеет соединение с машиной проводкой. Провода нужно аккуратно отсоединить, а панель с дверцей люка убрать в сторону.

Как поменять ТЭН в стиральной машине Samsung

Как и любая бытовая техника, стиральная машина имеет свойство ломаться. Точнее ломается в ней определённая деталь или несколько, зависит от тяжести поломки. Не исключение и стиральные машины производителя Samsung. Конкретнее в данной статье мы расскажем о том, как проходит замена ТЭНа в стиральной машине Samsung.

Иногда случается такое, когда во время стирки машина выдаёт ошибку, которая сообщает о том, что вода недостаточно нагрета или вовсе холодная, что свидетельствует о неисправности нагревательного элемента. Стиральная машина остановит программу стирки и Вам предстоит добраться до самого ТЭНа и демонтировать его, чтобы выяснить причину. О том, как заменить ТЭН в стиральной машине речь пойдёт ниже.

Как достать ТЭН стиральной машины Samsung

Особенностью данных стиральных агрегатов является то, что нагревательный элемент находиться непосредственно на одной из внешних стенок бака и добраться до него не всегда является простым занятием. Но тем не менее — это не является невыполнимым действием.

Так может показаться лишь на первый взгляд. Поэтому не нужно обращаться к мастерам, и за дополнительную плату заменять ТЭН для стиральной машины Samsung. Это можно сделать самостоятельно. Перед тем как поменять ТЭН, необходимо разобрать стиральную машину Самсунг.

Вот порядок выполнения работы:

для начала сливаем воду, оставшуюся в бачке, для этого необходимо открутить шланг с фильтром, и вода сама вытечет;
после необходимо отсоединить переднюю панель стиральной машины, посредством откручивания болтов, которые её держат;
снимаем коробку для порошка, откручиваем все оставшиеся крепёжные элементы;
открученную панель управления можно отодвинуть в сторону, чтобы не мешала;
теперь необходимо аккуратно снять герметизирующую резинку вокруг люка. Это следует делать крайне внимательно, чтобы не повредить манжет, т.к. его заменить непросто;
плоской отвёрткой поддеваем пластиковую панель и обнажаем корпус машинки;
теперь панель управления можно открутить и вытащить, предварительно отсоединив жгуты и контакты;
передняя панель теперь легко снимается, и мы можем увидеть внутренность стиральной машины.

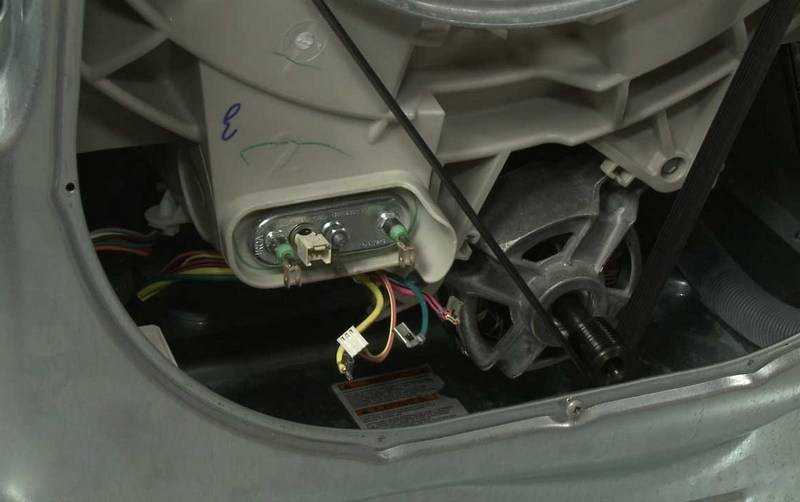

После того, как передняя крышка демонтирована, можно увидеть сам ТЭН на стиральной машине Самсунг. В таком положении его можно проверить не снимая. Первоначально необходимо измерить сопротивление мультиметром.

Процесс несложный и не занимает много времени, при наличии определённых знаний. Следует приложить концы мультиметра к контактам нагревательного элемента, и включить прибор. Показания прибора должны колебаться от 25 до 30 Ом.

В таком случае электрический ТЭН исправен.

Если выяснилось, что ТЭН всё-таки неисправен, его необходимо отсоединить и заменить на новый, предварительно приобретённый. Вот порядок замены:

открутить гайки с крепёжных болтов;
потягивать контакты из стороны в сторону;
молотком можно пару раз аккуратно стукнуть по шпилькам, с которых только что скрутили гайки;

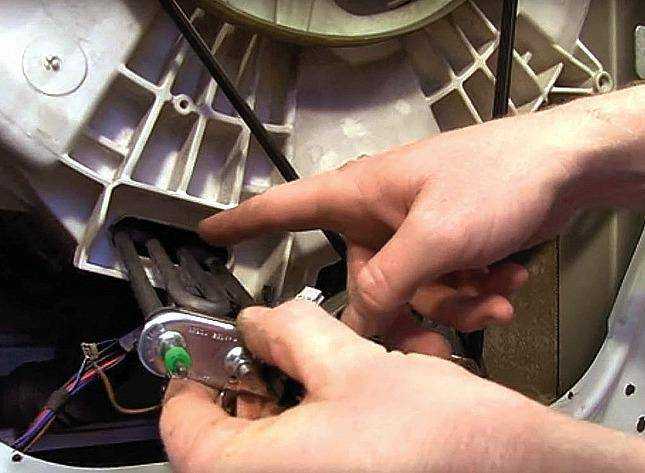

аккуратно вытягиваем неисправный элемент.

После извлечения неисправного нагревательного элемента, необходимо ещё раз проверить сопротивление новой запчасти, и, если она исправна, тогда можно ставить её на место. Предварительно капните машинного масла на резинку. Процесс установки обратен демонтажу.

Сопутствующие действия

После извлечения ТЭНа следует обратить внимание на место его нахождения. За время использования стиральной машины, на нагревательном элементе и его месте нахождения, может накопиться мусор (накипь, остатки порошка, нитки, пуговицы и пр.)

За время использования стиральной машины, на нагревательном элементе и его месте нахождения, может накопиться мусор (накипь, остатки порошка, нитки, пуговицы и пр.).

Рекомендуется после снятия ТЭНа проверить и тщательно почистить нагревательный порт. В зависимости от модели, это можно сделать просто рукой, или как советуют мастера, столовой ложкой. После чистки можно устанавливать новый нагревательный прибор и быть уверенным, что он отработает своё.

Надеемся данная статья дала Вам примерное понятие того, как происходит замена ТЭНа в стиральной машине Samsung.

Добираемся до детали

Если мы говорим о замене ТЭНа в стиральной машине Индезит или LG, то в этой работе нет ничего сложного, ведь у машин этих марок тэн находится сзади. Достаточно лишь снять заднюю стенку, убрать приводной ремень и вот, нагревательный элемент уже в зоне досягаемости. Со стиральной машиной Самсунг далеко не все так просто, ведь ТЭН у нее установлен в передней стенке бака, а передняя стенка любой стиральной машины снимается сложнее, чем задняя.

Тем не менее, эта небольшая трудность не должна побуждать вас обращаться к мастерам, которые сдерут дополнительные деньги за замену ТЭНа в стиральной машине Samsung. Произведите замену самостоятельно, тем более что такой ремонт считается несложным. Итак, как снять переднюю стенку стиральной машины Samsung?

Выкручиваем мусорный фильтр стиральной машины Samsung, чтобы слить оставшуюся в баке воду, а заодно вытаскиваем кюветку для порошка.
Откручиваем винты, которые держат верхнюю крышку стиралки. Они находятся сзади на правом и левом верхних углах стиральной машины Samsung.
Откручиваем 2 крепежных элемента, которые находятся под кюветкой стиральной машины Samsung и один, который находится справа сбоку на панели управления.
Сдвигаем панель управления, но снимать ее пока не нужно.
Цепляем с помощью плоской отвертки тонкий хомут из пластика опоясывающий манжету люка и убираем его, попутно заправив саму манжету в люк поглубже.
Плоской отверткой подцепляем и снимаем нижнюю узенькую панель стиралки Samsung, обнажая стальной каркас корпуса.
Вдоль нижней части передней стенки стиральной машины расположились 4 винта, которые под декоративной панелью не были видны, а теперь их можно свободно выкрутить, что мы и делаем.
Приподнимаем открученную нами ранее панель управления и кладем ее наверх корпуса стиралки, под панелью находим еще 3 шурупа, которые держат переднюю стенку, нужно их выкрутить.

Передняя стенка стиральной машины Samsung теперь держится лишь на двух крючках

Берем ее за нижние углы, и осторожно приподняв вверх, снимаем. Слишком тянуть на себя стенку не нужно, ведь за ней потянутся провода от устройства блокировки люка

Их можно вообще не трогать, а развернуть стенку в сторону прислонив ее к боковой части корпуса стиралки, чтобы не мешалась.

Панель управления теперь ничему не помешает. Ее можно аккуратно опустить вниз, чтобы она не свалилась с корпуса стиралки, когда будет производиться замена ТЭНа, чтобы опять же случайно не оторвались провода.

Ну вот, когда передняя стенка стиральной машины Самсунг убрана, мы можем лицезреть контакты нагревательного элемента прямо у себя перед глазами. Но не нужно спешить производить замену нагревательного элемента. Сначала все проверим, убедимся в неисправности узла, а уж потом будем принимать окончательное решение.

Проверка работоспособности

Заменить нагревательный элемент всегда успеем, сначала все проверим. Как это сделать? Ну, во-первых, нужно подготовить мультиметр. Настраиваем прибор на проверку сопротивления, выставляя минимальное значение в Омах. Теперь снимаем с датчиков ТЭНа все провода. Делать это нужно аккуратно, чтобы ничего ненароком не оторвать.

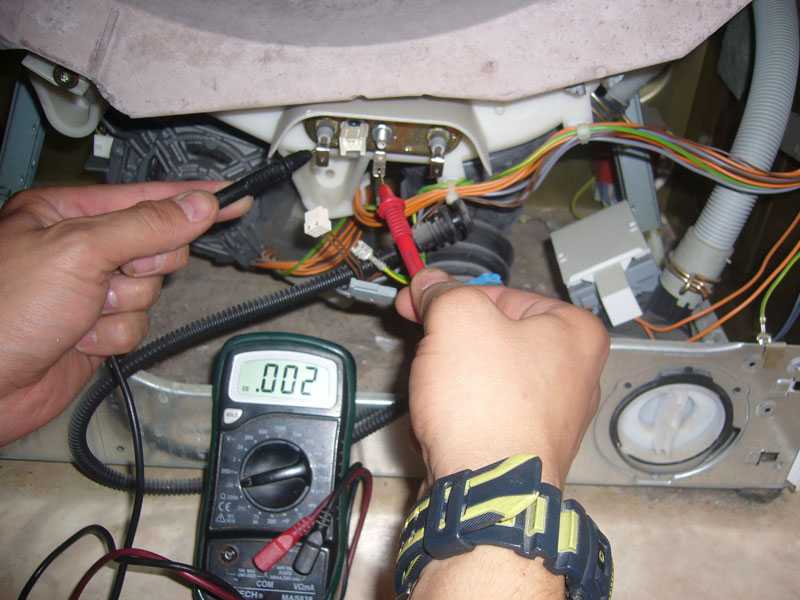

Далее устанавливаем один щуп нашего измерительного прибора на один контакт ТЭНа, а второй щуп нужно прислонить ко второму контакту и посмотреть, какое значение сопротивления выскочит на табло мультиметра. Если цифра на табло близка к 28, ну например 25, 27 или 30 Ом – нагревательный элемент исправен. Ну а если на счетчике высветился 0 или единица – ТЭН сгорел. Придется покупать или заказывать аналогичную деталь и производить замену нагревательного элемента своими руками.

К слову сказать, ТЭН – это далеко не самая дорогая деталь стиральной машины Самсунг, но нужно быть внимательным при покупке, поскольку нагревательные элементы на разные модели тоже разные. Они отличаются мощностью и модификацией, поэтому, чтобы не ошибиться внимательно посмотрите, что написано на старом ТЭНе. Или вообще возьмите с собой старый ТЭН в магазин и покажите его продавцу деталей стиральных машин – так будет надежнее. Минимальная цена новой детали в настоящее время около 6,5 долларов, ну а максимальная около 30 долларов.

Диагностика неполадок и устранение неполадок

Проверка СМА на предмет неисправностей и ремонтные работы осуществляются комплексно. Они проводятся с предварительным отключением устройства и извлечением вещей из барабана. Стоит осмотреть провода на наличие заломов и разрывов, а также программу, на которой выполняется стирка.

Если стиральная машина не нагревает воду, то при работе устройство может выдать ошибку, после чего прервать стирку

Проверка термостата

Осмотреть датчик нагрева и устранить сбой можно следующим образом:

Отключить стиралку от сети и выполнить ее разборку.
Извлечь датчик нагрева.
Мультиметром проверить сопротивление детали.
Подогреть воду и опустить в нее термостат, снова измерить сопротивление.
При большой разнице между показателями датчик нагрева исправен.
Если разница между измерениями незначительна, деталь стоит заменить.

Совет! Запомните последовательность крепежа корпуса или сфотографируйте элементы.

Тестирование и замена ТЭНа

Если бытовая стиральная машина вообще не греет холодную воду, есть риск неисправности нагревателя. Он ломается по причине постоянной нагрузки, накипи от жесткой воды или колебаний напряжения.

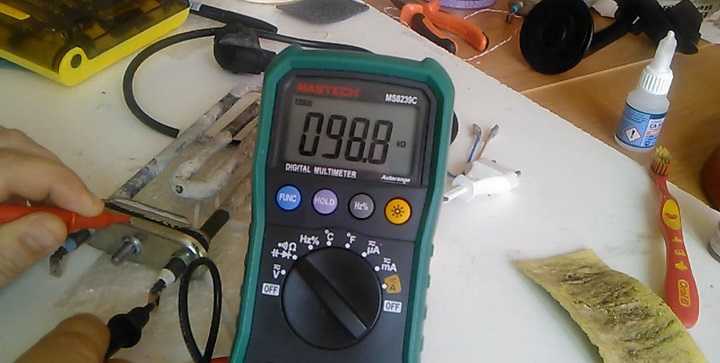

Чтобы проверить ТЭН рекомендуется прозвонить его при помощи мультиметра

Для работы будет нужен мультиметр:

СМА отключается от розетки.
Сливается вода через фильтр внизу.
Снимается задняя стенка устройства.
Проверяется ТЭН. На мультиметре выставляется показатель 200 Ом, а потом замеряется сопротивление фазы и нуля с учетом:

нормальных результатов — от 24 до 50 Ом;
размыкания цепи (неисправности нагревателя) — сопротивления нет;
наличия нормального сопротивления, но отсутствия нагрева — разница между центральным проводником ТЭНа и корпусом составляет не менее 1 Ом;
сопротивления ниже 1 Ом — нагреватель сломан.

При покупке нового ТЭНа деталь подбирается под конкретную модель машинки.

Разбирается передняя или задняя панель.
От старого нагревателя отделяются провода.
ТЭН выкручивается и извлекается.
Устанавливается новый ТЭН, проводится сборка в обратной последовательности.

Важно! При снятии передней части корпуса нужно снимать и панель управления

Определение сбоев программного центра

Программатор приходит в неисправности по причине поломок нагревателя, заводского брака, перепадов сетевого напряжения и разрыва контактов проводов.

Программный модуль можно починить в редких случаях путем восстановления и прошивки. Деталь преимущественно заменяют.

Самостоятельный ремонт в этом случае противопоказан, лучше обратиться к специалисту.

Проверка наличия накипи и ее удаление

Соли в жесткой воде и ржавчина от водопроводных коммуникаций приводят к появлению налета на ТЭНе. После осмотра детали:

Поместите нагреватель в раствор лимонной кислоты на 30 мин.
Очистите изделие специальными средствами.
Если машинка используется более 7 лет, замените ТЭН.
Для профилактики добавляйте составы от накипи, прогоняйте СМА с горячей водой, добавляя лимонную кислоту, или поставьте фильтр.

Важно! Если не очистить ТЭН от накипи, он быстро сломается, стирка будет продлеваться, а расход электричества — увеличиваться

Проверка и ремонт прессостата

Работы целесообразно проводить вместе с заменой или очисткой ТЭНа следующим образом:

Выключить стиралку из сети.
Открутить заднюю часть корпуса или переднюю стенку вместе с панелью управления.
Снять ТЭН, отделив его от проводов.
Осмотреть реле прессостата.
При наличии мелкого мусора снять трубку и продуть ее.
Проверить деталь на герметичность и качество прогрева.

Реле уровня воды может быть забито ворсинками или мелким мусором

При отсутствии повреждений реле нагрева ставится на место, а техника собирается в обратном порядке.

Проверка подключения

Все детали исправны, программный режим выбран правильно, но почему до сих пор не греет проточную воду бытовая стиральная машинка-автомат? Следует проверить подключение. Если патрубки подачи воды подсоединены неправильно, выполняются:

Отключение СМА от сети.
Проверка шлангов.
Накручивание комплектного шланга на выход с правой стороны на задней стенке.
Затягивание пластиковой накидной гайки на ½ оборота.
Отведение второго конца шланга к водопроводу путем врезки тройника.
Очистка фильтра и его установка на место.
Установка шарового крана с предварительной обмоткой резьбы.
Установка сливного шланга на высоте 0,5-1 м от пола.

Важно! Слив должен быть проведен через сифон раковины, мойки, в ванну или канализацию

Причины, снижающие рабочий ресурс и приводящие к поломке ТЭНов

Не секрет, что качество водопроводной воды, особенно в домах с устаревшими системами водоснабжения оставляет желать лучшего. Большое количество минеральных примесей и оксида железа содержащееся в воде поступающей в стиральную машину приводит к различного рода отложениям и накипи на нагревательном элементе. В результате теплоотдача нарушается, токопроводящая нить перегревается и перегорает. Во многих случаях, проблема решается установкой в системе водоснабжения специальных фильтров.

Более подробней про отсутствие нагрева воды читайте в статье: Стиральная машина не греет воду, причины и способы устранения поломки

Отечественная электрическая сеть может работать нестабильно, из-за чего могут возникать критические перепады напряжения. В таких случаях нагревательный элемент может выйти из строя, а так же и другие электрические части стиральной машины. Хорошие хозяева, беспокоясь о состоянии своей бытовой техники устанавливают стационарный стабилизатор напряжения на всю квартиру, оберегая ее от перепадов напряжения. Можно также установить переносной стабилизатор напряжения специально для стиральной машины.

Стиральные машины предназначены для долговременной работы, поэтому правильный уход позволит существенно продлить ее жизнь. Использование специальных средств типа «Калгон» или «Антинакипин» препятствующих образованию накипи не только увеличат срок службы нагревательного элемента, но и снизят энергопотребление.

Где монтируется ТЭН стиральной машины

В бытовых стиральных агрегатах используются так называемые мокрые ТЭНы, рабочий элемент которых находится в стиральном баке и непосредственно контактирует с водой. Локально в стиральных агрегатах производимых разными фирмами ТЭНы могут размещаться как по обе стороны, так и спереди и сзади стиральной машины.

В машинках с фронтальной загрузкой, ТЭНы имеют боковое расположение. Единственное правило — это размещение в нижней части стирального бака для более эффективного нагрева воды. Еще из школьного курса физики известно, что самые холодные слои воды находятся внизу, а нагреваясь поднимаются вверх. Происходит естественная конвекция жидкости, и ее более эффективный нагрев.

Устройство стиральных машин

Тестируем старую деталь

Чтобы проверить нагревательный элемент, необходимо знать его рабочую мощность. Тогда, подставив значения в формулу R=U²/P, где «U» – это показатель напряжения в сети (220В), можно рассчитать сопротивление, которое должно выдаваться исправной деталью. Далее полученное число сверятся со значением, отображаемым на табло мультиметра.

Например, в стиральной машине установлен ТЭН мощностью 1800 Вт. Тогда, подставив значения в формулу, мы получим сопротивление 26,89 Ом. Допускается небольшое отклонение, плюс/минус 3 Ом.

Далее необходимо «вооружиться» мультиметром и перевести его в режим измерения сопротивления. Один щуп тестера прикладывается к правой клемме нагревателя, другой – к левой. Потом нужно оценить показания на экране прибора. Если на дисплее мультиметра отобразится число от 23 до 30 Ом – ТЭН исправен. Ноль, единица или стремящееся к бесконечности значение расскажут о выходе нагревателя из строя. В таком случае замена детали будет неизбежна.

Поделитесь своим мнением — оставьте комментарий

Меняем деталь

Прежде чем подойти к установке нагревательного элемента, необходимо демонтировать старый. Чаще ТЭН находится под стиральным баком с задней стороны автомата, но на некоторых моделях стиральных машин доступ к элементу возможен только спереди. На процедуру замены расположение прибора не влияет, так как основной алгоритм остается неизменным. Чтобы добраться до ТЭНа, нужно пройти несколько этапов разборки автомата.

Отключение от коммуникаций. Первым делом стиралка «отрезается» от электроснабжения, канализации и водопровода.
Опустошение бака. Необходимо поддеть отверткой дверцу технического люка, подставить емкость, выкрутить мусорный фильтр и слить воду из барабана. Как только струя ослабнет, наклоняем корпус автомата вперед – так можно спустить всю оставшуюся в машинке жидкость.
Снятие панели. Если ТЭН расположен с передней стороны, то снимается фронтальная стенка корпуса, если с обратной – задняя. Как правило, достаточно выкрутить несколько болтов по периметру щита и отцепить его от автомата.
Поиск ТЭНа. Он располагается под стиральным баком. Пользователю видна его «фишка» – округлая плашка с подключенными проводами. Клемм три: фаза, ноль и заземление. Также к нагревателю подведен температурный датчик.
Отключение проводки. Освобождаем клеммы фазы и ноля, ослабляем гайку заземления и отцепляем другие контакты.

Если нагреватель работоспособен, то разборка стиральной машины не устранит неисправность – причина сбоя кроется в другом месте. Можно попытаться протестировать электронику, но только при наличии соответствующих знаний, опыта и оборудования. Лучше не рисковать и за полной диагностикой обратиться в сервисный центр. Стоит понимать, что стоимость нового модуля управления нередко доходит до 50-60% от цены автомата

При этом плата остается крайне уязвимой к внешним воздействиям – одно неосторожное движение приведет к «летальному исходу» детали без возможности восстановления. ТЭН сломан? Тогда продолжаем демонтаж

Ослабление центральной гайки. Ослабляем заземляющий винт, но не до конца – на длину резьбы. После гайку нужно утопить, чтобы «подвинуть» резиновый уплотнитель. Подкладка отвечает за герметичность нагревателя и прижимается к спирали при закручивании крепежа.
Демонтаж ТЭНа. Корпус нагревателя аккуратно поддевается отверткой по всему периметру и отсоединяется от уплотнителя. Если резинка прикипела к детали, то применять силу не стоит – лучше обработать манжету WD-40 и подождать 15-20 минут. После элемент спокойно покинет посадочное место.

Следующий шаг – покупка нового ТЭНа. Специалисты рекомендуют взять с собой в магазин старый нагреватель и предъявить его продавцам в качестве образца. Тогда вероятность ошибки будет крайне мала. К слову, подобрать аналог на замену бывает довольно проблематично: производители выпускают множество моделей, отличающихся по размерам, конструкции и форме. Лучше подстраховаться и ориентироваться на конкретный пример.

Подобрав новый ТЭН, можно приступать к его установке и подключению:

очистить посадочное место и уплотнитель от накипи;
ослабить центральную гайку;
зафиксировать ТЭН в пазах;
затянуть болт;
подвести проводку (чтобы правильно подключить, ориентируемся на сделанные ранее фото).

По окончанию замены стиралка собирается и подключается к коммуникациям, а после – запускается любой высокотемпературный режим. Следует подождать 10-15 минут, прервать программу и проверить работоспособность ТЭНа. Если нагреватель теплый и вокруг него нет подтеков, значит, ремонт проведен правильно.
