Технические характеристики труб полипропиленовых

Соединение труб армированных алюминием

Общие сведения о классификации труб

Трубы изготавливаются из полипропилена.

Гомополимер

Стандарты PPR

• ГОСТ 21553 — Материал плавится при температуре +149 градусов по Цельсию
• ГОСТ 15139 – плотность 0,9 гр/см.куб.
• ГОСТ 11262 – растяжение 24-25 Н/кв.мм, удлинение при его достижении 50%
• Прочность на разрыв 34-35
• ГОСТ 15173 термическое расширение коэффициент – 0,15 мм/ммс
• ГОСТ 23630 теплоемкость 2 кДж/кг при +20 по Цельсию
• Немецкий стандарт. Теплопроводность 0,24 ватт на м/с при +20 по Цельсию

Особенности PPR

• Отсутствие коррозии и распада. Долгий срок службы. Отопление и ГВС – 50 лет, холодное водоснабжение – 100 лет
• Внутренний диаметр не меняется в течение эксплуатации, стенки гладкие, не образуется налипаний.
• Лояльная цена
• Легкие
• Не требует лакокрасочного покрытия. Ремонт без особенностей. Замена поврежденного участка производится без дорогой спецтехники
• Соединяется в монолитную систему, что гарантирует полную гидроизоляцию. Резьбовые соединения сведены к минимуму.
• Минимум конденсата. Низкая теплопроводность.
• Практически бесшумные
• Не подвержены воздействию перепада температуры
• Хорошо перенося агрессивную среду
• Материал экологически чистый

Применение

1. Монтаж водопровода
2. Создание системы отопления
3. Канализационная система и ливневая канализация
4. Перевоз агрессивных химикатов
5. Для транспортировки сжатого воздуха
6. Для системы полива
7. Для дренажных устройств

То, какие трубы будут применяться, для монтажа напрямую связано со сферой применения. Изделия обладают разными характеристиками.  Например, для системы канализации главными показателями являются максимальная температура и давление, а для водопроводной магистрали требования повышенные.

Техническая характеристика

• PN 10 -давление не выше 10 атмосфер, температура 20 градусов. Можно использовать для ХВС и технической воды.
• PN16 – давление до 16 атмосфер, температура +60 градусов по Цельсию. Наружный диаметр 1,6 -11 см. Хорошо подойдут для теплого пола.
• PN20 – давление 20 атм. Температура 95 градусов по Цельсию. Идеальны для ЦО
• PN 25 – материал содержит алюминиевую фольгу или стекловолокно. Облазают высокой прочностью. Давление 25 атм., максимальная температура 95 градусов по Цельсию.

Наружный диаметр (мм)	PN10	PN20	PN25
Диаметр внутри	Толщина стенки	Диаметр внутри	Толщина стенки	Диаметр внутри	Толщина стенки
16	10,6	2,7
20	16,2	1,9	13,2	3,4	13,2	3,4
25	20,4	2,3	16,6	4,2	16,6	4,2
32	26,0	3,0	21,2	5,4	21,2	3,0
40	32,6	3,7	26,6	6,7	26,6	3,7
50	40,8	4,6	33,2	8,4	33,2	4,6
63	51,4	5,8	42	10,5	42	5,8
75	61,2	6,9	50	12,5	50	6,9
90	73,6	8,2	6	15
110	90	10	73,2	1,8,4

Эквивалентный проход (мм)	Наружный диаметр (мм)
10	16
15	20
20	25
25	32
32	40
40	50
50	63
65	75
80	90
90
100	110
125	125
150	160
160	180
200	225
225	250
250	280
300	315
400	400
500	500
600	630
800	800
1 000	1 000
1 200	1 200

Температура По Цельсию	Срок службы	Тип трубы
PN10	PN16	PN20	PN25
Допустимое превышение давления кгс/см2
20	10	13,5	21,7	21,7	33,9
20	25	13,2	21,1	26,4	33,0
20	50	12,9	20,7	25,9	32,3
30	10	11,7	18,8	23,5	9,3
30	25	11,3	18,1	22,7	28,3
30	50	11,1	17,7	22,1	27,7
40	10	10,1	16,2	20,3	25,3
40	25	9,7	15,6	19,5	24,3
40	50	9,2	14,7	18,4	23,0
50	8,7	13,9	17,3	23,5	21,7
50	25	8,0	12,8	16,0	20,0
50	50	7,3	11,7	14,7	18,3
60	10	7,2	11,5	14,4	18,0
60	25	6,1	9,8	12,3	15,3
60	50	5,5	8,7	10,9	13,7
70	10	5,3	8,5	10,7	13,3
70	25	4,5	7,3	9,1	11,9
70	30	4,4	7,0	8,8	11,0
70	50	4,3	6,8	8,5	10,7
80	5	4,3	6,9	8,7	10,8
80	10	3,9	6,3	7,9	9,8
80	25	3,7	5,9	7,5	9,2
95	1	3,9	6,7	7,6	8,5
95	5	2,8	4,4	5,4	6,1

Для чего нужно армирование трубы

Чтобы обеспечить достаточный уровень тепла в квартирах приходится включать обратный трубопровод и повышать температуру воды до 10° С. При близких рабочих температурах простые полипропиленовые трубы начинают терять свои свойства и, кроме того, возможно линейное расширение их размеров.

При прокладке трубопроводов с высокими температурами в бетонной стяжке это особенно важно. Возникает вероятность растрескивания бетона и поломки всей системы отопления

Для уменьшения этого эффекта и полного его исключения полипропиленовые трубы армируются.

Армирование – это упрочнение несущей способности основного материала изделия другим материалом, имеющим более высокий уровень прочности. Таким образом увеличивается способность противостоять температурным перепадам. Армированные трубы полностью соответствуют нормативам отопительной системы, и не деформируются при ее существенном увеличении.

Для армирования труб из полипропилена используют материалы:

• алюминиевую фольгу, наносимую на поверхность;
• внутренний слой алюминия, расположенный по всему диаметру трубы, ближе к внешней поверхности;
• внутренний слой стекловолокна;
• внутренний слой, сочетающий фибро и стекловолокна.

Алюминий и стекловолокно по стоимости примерно одинаковы. Цена в основном зависит от параметров самой трубы и фирмы-производителя. Тем не менее армирование стекловолокном имеет ряд преимуществ перед алюминием:

• при установке не требуется зачистка края трубы;
• короткое время пайки соединений (как у неармированных труб);
• отсутствует внутреннее расслоение благодаря вплавлению стекловолокна в полипропилен;
• увеличивается прочность изделия.

Рекомендуем ознакомиться: Виды и основные характеристики американок для полипропиленовых труб

Недостаток стекловолокна только один – линейное термическое расширение труб, армированных стекловолокном на 6% выше, чем у труб, армированных алюминием.

Горяча ли водица

Много это или мало?

Давайте посмотрим, что поэтому поводу говорят актуальные сейчас нормативные документы.

СНиП 2.04.05-91 («Внутренний водопровод и канализация зданий») прямым текстом утверждает, что температура воды для всех систем дома не должна превышать 95 градусов. А в случае дошкольных детских заведений — так и вовсе 37.

Теоретически такие приборы должны быть в каждом элеваторном узле

Раз так, смело можно ставить трубы полипропиленовые: рабочая температура подходящая. Так ведь?

Казалось бы, теперь-то уж все вопросы сняты, можно расходиться по домам. Но, как принято, есть нюанс. Даже два.

Издержки глобализации

В поздние советские времена, уже незадолго до смены режима на демократический и пропажи из магазинов колбасы, на Дальнем Востоке (несомненно, не только там, но именно на Дальнем Востоке автору довелось наблюдать это безобразие лично) были построены целые микрорайоны домов по так называемому ленинградскому проекту.

Тройное остекление и тройные двери в подъездах сочетаются в них с панельными стенками и весьма своеобразными отопительными приборами. Конвектора водяного отопления представляют собой просто виток отопительного стояка диаметром 3/4 дюйма с плотно надетым на нее поперечным оребрением из тонких стальных пластин.

В теории все должно было работать…

Чтобы понять весь масштаб трагедии, нужно хорошо представлять себе дальневосточный климат. Температура в -40 — -45 там не то чтобы каждый день зимой, но никого не удивляет, а -30 при сильном ветре — более чем заурядное явление. Объем теплопотерь панельного дома оценить легко. А теперь сопоставим его с тем теплом, которые оставляют в квартире 50-80 сантиметров трубы с жалкими пластинками.

Чтобы обеспечить приемлемый температурный режим в этих домах, приходилось задирать температуру теплоносителя в системе отопления намного выше сотни градусов. Благо параметры теплотрасс в зимнюю стужу это позволяли.

Мы живем в России

Автоматизированного управления водоснабжением в жилых домах нашей страны нет и массово не будет еще очень долго. А теперь холст маслом. Зима. На улице -40. Выдерживая температурный график, ТЭЦ поднимает температуру теплоносителя на подающем трубопроводе до 130 С. Вода в трубе не превращается в пар только благодаря давлению.

Чтобы в кране у жильцов оказалась температура не выше 95 С, водоснабжение нужно переключить на обратный трубопровод. Вручную. В элеваторном узле в подвале каждого дома.

Задвижки горячего водоснабжения помечены цифрой 3

А слесарь болен. Или в запое. Или просто сокращен. В каком состоянии ЖКХ в глубинке — вам рассказывать не нужно.

И что?

Если у воды такая температура — полипропиленовые трубы должна стечь вниз?

К счастью, этого не происходит. Вплоть до точки в 140-150 градусов даже неармированные трубы из полипропилена еще не деформируются. Но срок их службы и в самом деле сокращается.

Дело в том, что производители — большие перестраховщики. Если при температуре в 94 градуса рванет труба, для которой заявлена рабочая температура в 95 — производителя засудят. Поскольку от партии к партии толщина, прочность пластика и другие физические свойства труб неизбежно слегка меняются, все приличные производители указывают для изделий сильно заниженные параметры, в которые гарантированно уложатся все партии товара.

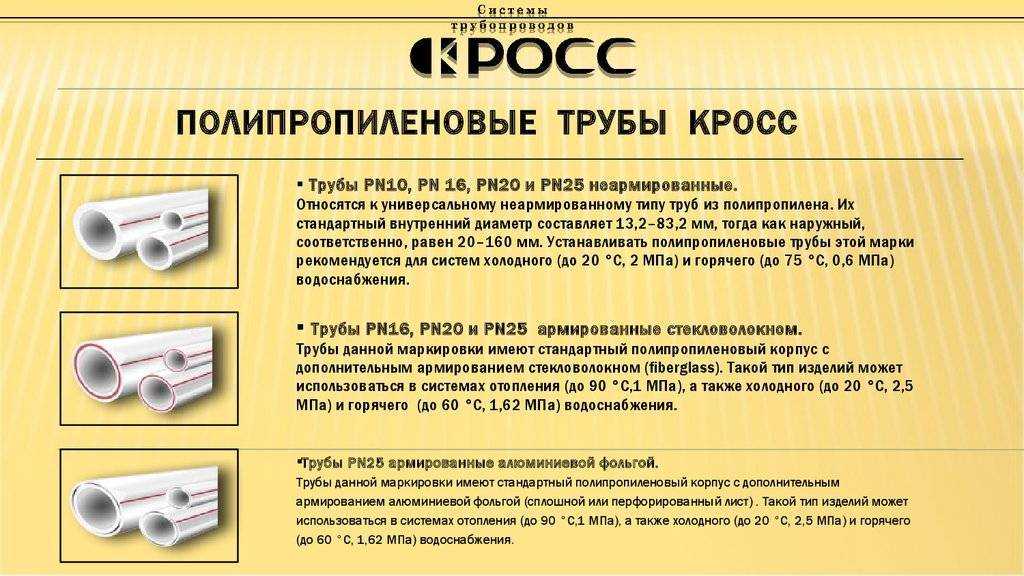

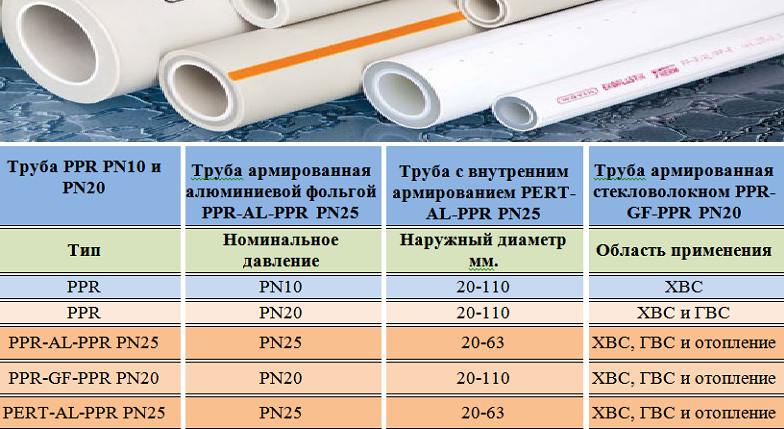

Виды полипропиленовых труб

Полипропиленовые трубы делятся на два основных вида: армированные или неармированные. Так же, они подразделяются по компоновке и материалу изготовления. Если изделие имеет синюю полосу — то оно рекомендовано для холодного водоснабжения, красную — для горячего.

Изделия из полипропилена любого вида маркируются буквами PN. Число стоящее рядом с аббревиатурой PN влияет на стоимость, и соответственно чем оно больше, тем цена выше.

Полипропилен и Отопление? Есть смысл?

Неармированные

Назначение неармированных видов — магистрали для холодной воды. Для горячего водоснабжения они не подходят, так как при нагревании трубопровод может удлиняться — каждые 10 метров на 150 мм, что спровоцирует его разрыв. Хотя, в низкотемпературных конструкциях установка неармированных моделей возможна, но только если давление не высокое.

Такие виды имеют повышенную гибкость, пластичность и невысокую стоимость. Обычные профили просты в укладке, так как участки соединения с фитингом не имеют препятствий.

На полипропиленовых изделиях ставится следующая маркировка, которая говорит о допустимом температурном максимуме:

1. PN 10 — допустимая температура + 45 (для полового обогрева) и + 20 (для водоснабжения), давление 1 МПа. Толщина стен — 10 мм, диаметр — от 20 до 110 мм.
2. PN 16 — разрешённое давление 1,6 МПа, температурное значение + 60. Толщина стен от 3,4 мм.
3. PN 20 — допустимо давление 2 МПа, при температуре + 80 градусов. Толщина стен 16 — 18,4 мм.

Эксплуатационный срок службы неармированных магистралей при использовании их в холодном водоснабжении достигает 50 лет, 30 — если по ним движется нагретый теплоноситель.

Армированные

Армирование — наличие дополнительного алюминиевого или стекловолоконного слоя. Этот материал делает изделие прочней, увеличивает срок эксплуатации, даже при наличии горячего теплоносителя, профиль прослужит до 50 лет.

Кроме того, армирование позволяет использовать данный трубопровод с водой нагретой до + 120 градусов, без риска, что произойдёт линейное расширение, с дальнейшим разрывом магистрали.

Предназначение моделей с армированием — горячее водоснабжение, имеющее высокое давление. Данный вид:

• более устойчив к воздействию химикатов;
• коэффициент расширения у него в 5 раз ниже обычного профиля;
• способность выдерживать высокую температуру и максимальные нагрузки.

По материалу армирования профили бывают:

1. С алюминиевым слоем — у этих моделей уровень рабочего давления высокий, поэтому они подходят для централизованного отопления и горячей воды. Алюминиевый слой уменьшает степень температурных деформаций и кислородную диффузию.

Монтаж профиля армированного алюминием сложный, так как не допустим контакт алюминиевой прослойки с водой. Поэтому, места стыковки необходимо очистить от армирующего покрытия на несколько сантиметров.

1. Армированные стекловолокном — имеют низкий уровень расширения. Стекловолоконная фибра снижает деформацию при нагреве. В сравнении с алюминиевыми моделями, у таких изделий более низкий показатель давления при нагреве, поэтому они менее востребованы.

Процесс монтажа этого вида проще, ведь не требуется зачистка. Фибровые волокна соединяются друг с другом расплавленным полиэтиленом, при этом отсутствует расслоение материала.

1. Трубы, армированные базальтовым волокном. Данный вид имеет массу плюсов, по сравнению не только с любыми армированными моделями, но и с профилями из пластика и металла. Он проще в монтаже, в сравнении с алюминиевым покрытием, так как не нужно производить зачистку. Базальтовые изделия легко соединяются с любыми видами полипропиленовых фитингов.

Но не все армированные изделия способны противостоять более высокому градусу нагрева. К примеру, алюминиевые не выдерживают температуру, какую может выдержать полипропиленовая труба армированная стекловолокном — + 120 (хотя тоже не продолжительное время).

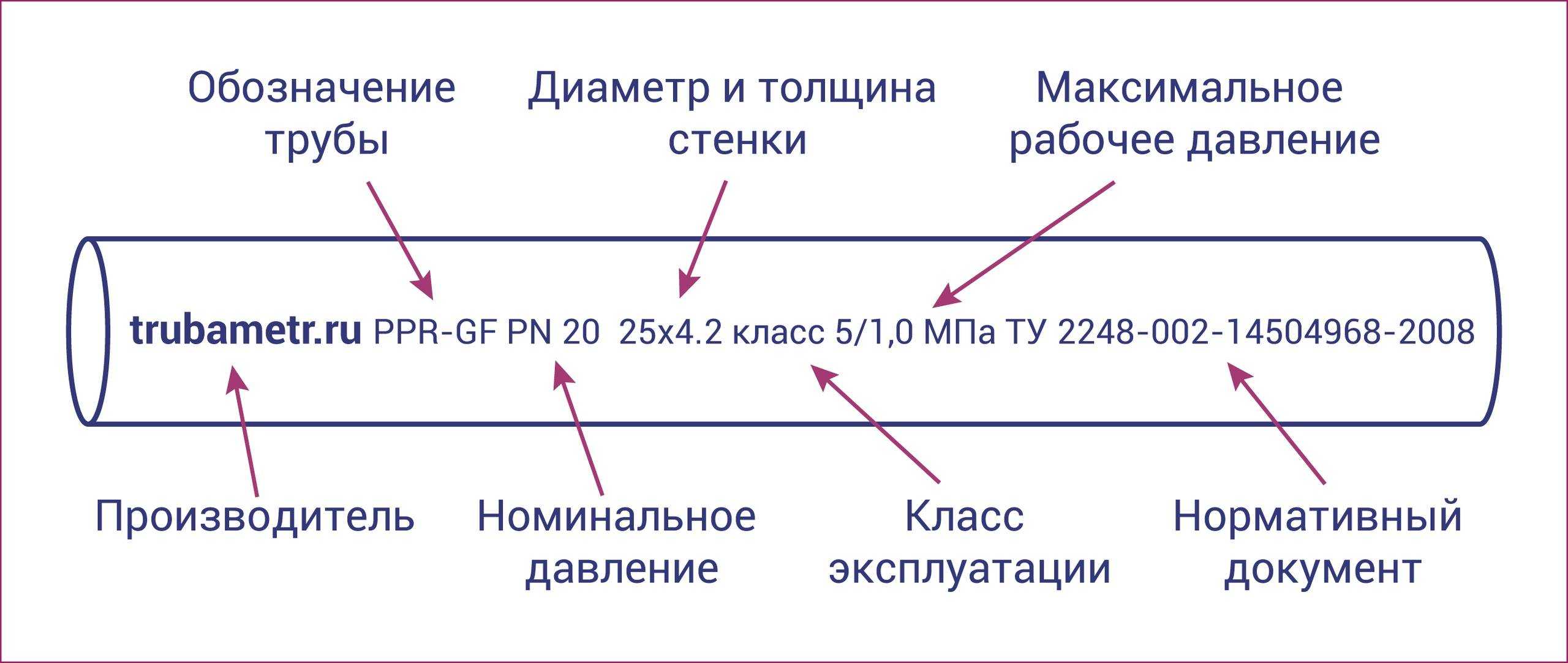

О цифровых и буквенных символах в маркировке

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

1. Al – алюминий.
2. PEX – обозначение сшитого полиэтилена.
3. PP-RP. Это полипропилен, поддерживающий высокое давление.
4. PP – Обычные разновидности полипропиленового материала.
5. HI – огнестойкая продукция.
6. TI – термоизолированный вариант.
7. M – обозначение многослойности.
8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

1. Наличия или отсутствия сертификатов.
2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
3. Изготовителей.
4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

• 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
• 2 класс – ГВС при 70 °С.
• 3 класс – для напольного отопления, использующего низкие температуры до 60 °С.
• 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
• 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
• ХВ – холодное водоснабжение.

Размеры

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

Какое давление выдерживает трубопровод из полипропилена

Изделия из не самого прочного полимерного материала с трудом выдерживают повышенные температуры жидкостей. Эксплуатация в условиях постоянной температуры в 100 градусов существенно снижает срок жизни. При температуре воды в 130 градусов верхний слой теряет форму и перестает быть надежным, а при 170 градусах сразу расплавится.

Тем не менее трубы активно применяются для создания водоснабжения. Ведь в жилых домах теплоноситель никогда не бывает таким горячим. Разработчики утверждают, что при нагреве воды до 75 градусов полипропиленовые конструкции смогут прослужить 50 лет. Предельная рабочая температура – 95 градусов.

Воздействие на обшивку трубопровода оказывается в течении всего периода эксплуатации. Его величина влияет на сроки выходы трубопровода из строя (могут просто треснуть). Давление измеряется в МПа. 1 техническая атмосфера — это приблизительно 0,09 МПа На вопрос сколько технических атмосфер способна выдерживать система отопления, отвечаем – до 6 AT.

Таблица максимума и рабочей нормы давления в полипропиленовых трубах

При выполнении норм температуры воды и технических атмосфер система отопления гарантированно прослужит весь заявленный срок, а то и больше.

Чтобы не сомневаться в правильности выбора, следует знать о специальной маркировки, используемой для обозначения величины номинального давления:

• PN10. Однослойная труба, разработанная для систем водоснабжения с низким давлением (температура — 45 градусов, МПа – 1).
• PN16. Изделие предназначено для теплых полов и систем холодного водоснабжения (температура – 50 градусов, МПа – 1,6).
• PN20. Выпускаются в виде армированной многослойной или однослойной структуре. Применяется для создания горячего водопровода и индивидуальных систем (температура – 80 градусов, МПа – 2.0).
• PN25. Это армированная многослойная трубка, используемая для централизованных систем горячего водопровода.

Трубопроводы из полипропилена просты в установке (правильный монтаж своими руками). Они обладают низкой теплопроводностью, устойчивы ко всякого рода воздействиям (химическим и физическим), удобны при транспортировке. Методов соединения существует несколько видов.

Полипропилен остро реагирует на перепады температуры. Стенки расширяются от перегревания и возвращаются к привычному размеру при понижении. Это может стать и преимуществом. Если вода в трубе замерзнет, она не лопнет, а просто изменит свою форму. Таблица температур.

Режим пайки и его влияние на процесс

Технология пайки полипропиленовых труб заключается в их нагревании, после чего происходит размягчение входящего в их состав пластика. При соединении двух нагретых изделий возникает диффузия (взаимопроникновение) молекул полипропилена одного технических изделий в молекулы другого. В результате образовывается прочная молекулярная связь, делающая получившийся материал герметичным и прочным.

Если наблюдается недостаточный режим, то при соединении двух материалов не произойдет достаточная диффузия. В итоге стык техизделия получится слабым, что приведет к нарушению герметичности всего материала.

На выходе получается трубопровод с минимальным внутренним отверстием в месте стыка, диаметр которого не соответствует технологическим нормам.

Учитываются надо не только температуру нагрева при сварке полипропиленовых труб, но и время, температурный режим среды и диаметр технических изделий. Время нагрева трубных материалов находится в прямой зависимости от их диаметра.

Значение имеет внешняя среда. Минимально допустимый температурный показатель при сваривании изделий из полипропилена составляет -10 С. Максимально допустимый его показатель +90 С. Таблица температур сварки полипропиленовых труб таблица наглядно показывает, что в основном все зависит от времени.

Внешняя среда оказывает сильное влияние на качество пайки. Это связано с тем, что от момента снятия материалов с аппарата для сваривания до их непосредственного соединения проходит время. Подобная пауза сильно влияет на качество сварного шва. При небольшом внешнем температурном режиме в мастерской рекомендуется увеличивать время нагрева стыкуемых изделий на несколько секунд. Внешняя температура пайки полипропиленовых труб 20 мм должна быть выше 0 С

Важно не перегреть их. Есть риск затекания полимера во внутреннее отверстие трубного материала и уменьшения его внутреннего просвета

Это сильно отразится на пропускной способности будущего участка трубопровода.

Снятие трубы с аппарата для пайки

Выдержка температурного режима, ее особенности

Перед тем как ответить, какая температура нужна для сварки полипропиленовых труб, требуется определиться с используемым сварочным аппаратом. Для пайки материалов, изготовленных на основе полипропилена, применяется паяльник. Возникает вопрос: какая температура паяльника для пайки полипропиленовых труб должна устанавливаться? Оптимальным значением являются 260 С. Допустимо проведение сварочных работ в диапазоне 255 -280 С. Если перегреть паяльник свыше 271 С, уменьшив время нагрева, то верхний слой изделий прогреется больше внутреннего. Сварочная пленка окажется чрезмерно тонкой.

Существует таблица температур пайки полипропиленовых труб.

Трубный диаметр, мм	Время сваривания, с	Время нагревания, с	Время для охлаждения, с	Температурный диапазон, С
20	4	6	120	259-280
25	4	7	180	259-280
32	4	8	240	259-280
40	5	12	240	259-280
50	5	18	300	259-280
63	6	24	360	от 259 до 280
75	6	30	390	от 259 до 280

Температура сварки полипропиленовых труб 20 мм колеблется в диапазоне от 259 до 280 С, как и температура сварки полипропиленовых труб 25 мм.

Нет особых требований к такому показателю, как температура сварки полипропиленовых труб, армированных стекловолокном. Она устанавливается в том же диапазоне, что и для других технических изделий из полипропилена. Перед сваркой необходимо шейвером снять с таких изделий верхний армированный слой.

При сваривании изделий из полипропилена имеются особенности:

• необходимость избегать больших расстояний между паяльником и местом сваривания, поскольку происходит потеря тепла и снижение сварочного температурного режима, приводящее к плохому качеству шва;
• нарушение порядка действий при пайке, при котором мастер не делает последний стык из-за невозможности установить паяльник между двумя изделиями, что становится следствием деформации трубопровода и возникновения статического напряжения в его участках;
• недопустимость последовательного нагрева деталей конструкции.

Фитинг и трубный материал должны нагреваться одновременно, а не последовательно. При несоблюдении требования по равномерному нагреву деталей нарушится вся технология процесса.

В заключение

Для достижения результативности процесса необходимо, чтобы температурный режим устанавливался в соответствии с технологическими требованиями, для сварки использовался качественный агрегат, расстояние между ним и местом сварки было 1,4 м, а помещение было достаточно прогретым.

Полипропиленовые трубы: характеристики ППР PN10, ППР PN20, ППР PN25

Предприятия, производящие полипропиленовые трубы, маркируют свою продукцию в соответствии с ее характеристиками. Номинальное давление, на которое рассчитана труба, обозначается буквами PN. Самое низкое давление выдерживают трубы полипропиленовые PN10 и PN20, стенки которых состоят только из полипропилена. На более высокое давление рассчитана труба полипропиленовая PN25, за счет того, что внутри стенки между слоями полипропилена имеет усиление слоем алюминиевой фольги или стекловолокна. Производители других стран в соответствии со своими стандартами выпускают трубы с показателем PN12,5 и PN16.

В соответствии с ГОСТ, трубы полипропиленовые PN10 могут иметь различные наружные диаметры от 20 до 110 мм и выше, поэтому толщина их стенок составляет от 1,9 до 10 мм и более, что сравнительно немного. Именно потому такие трубы называют тонкостенными.

Эти параметры стенки объясняются тем, что труба не рассчитана на большое давление, что в свою очередь ограничивает сферу ее применения. На такую трубу уходит немного материала, а значит, и стоимость ее невелика. Из-за дешевизны этими трубами порой заменяют более дорогие их виды в случаях, когда условия эксплуатации это позволяют. Рабочая температура трубы полипропиленовой PN10 ограничена – не более +40 °С.

У трубы полипропиленовой PN10 толщина стенки меньше, чем у трубы полипропиленовой PN20, однако опытным путем было установлено, что она выдержала давление до 33 бар. Однако для безопасной эксплуатации не следует подвергать трубу ППР PN10 высокому внутреннему давлению, а также использовать ее для горячего водоснабжения. Она хорошо подойдет для подачи холодной воды.

Полипропиленовые трубы – ППР PN 10 (для холодной воды)
Диаметр, мм	Стенка, мм
20	1,9
25	2,3
32	3
40	3,7
50	4,6
63	5,8
75	6,9
90	8,2
110	10
125	11,4
160	14,6

Труба полипропиленовая PN20 имеет достаточно толстые стенки, позволяющие выдержать более высокое внутреннее давление. Максимально допустимым для нее является 65 бар, точка разрыва – 103 бар.

Такие трубы используются для подачи холодной и горячей воды в жилые дома, для подачи воды и сжатого воздуха в различных системах в промышленности. Труба полипропиленовая PN20 может подавать воздух или воду температурой до +65 °С при давлении 10 бар или подавать холодную воду под давлением 20 бар.

Полипропиленовые трубы – PN 20 (для холодной и горячей воды)
Диаметр, мм	Стенка, мм
20	3,4
25	4,2
32	5,4
40	6,7
50	8,4
63	10,5
75	12,5
90	15
110	18,4
125	20,8
160	26,6

Труба полипропиленовая PN20 – наиболее распространенная на рынке, представлена изделиями с самым разнообразным размером наружного диаметра. Она хорошо справляется с температурами до +80 °С, что позволяет использовать ее как в холодных, так и в горячих системах водоснабжения.

Труба полипропиленовая PN 25 – армированная труба с наибольшей рабочей нагрузкой. Такие возможности объясняются наличием в ее стенке укрепляющего слоя из алюминиевой фольги или стекловолокна. Изделие выдерживает давление до 2,5 МПа. Наружный диаметр составляет от 21 до 77 мм. Эти трубы используются в строительстве систем отопления и горячего водоснабжения.

Читайте материал по теме: Труба полипропиленовая 50 мм

Пайка полипропиленовых труб

Применение разных типов труб на практике

Несмотря на данные, приведенные в таблице выше, стоит четко разграничить область применения каждого типа труб. Это не является абсолютной истиной, это мое скромное мнение. И хотя производитель разрешает использовать свои трубы практически везде, я смотрю на вещи реалистичным взглядом. Ведь нужно иметь хороший запас по прочности и температуре, как в советские времена, чтобы быть уверенным в качестве произведенных работ. Итак…

Полипропилен для водоснабжения

Для холодного водоснабжения подойдут любые из вышеописанных в таблице труб. Для горячей воды категорически рекомендую использовать полипропилен с армированием, как стекловолокном, так и алюминием. Я вообще воздерживаюсь от применения неармированных изделий даже для холодной воды. Ведь стоимость труб с армированием ненамного дороже.

Полипропилен для отопления частного дома

По всем характеристикам подходят трубы всех типов армирования. Давление и температура в собственной, индивидуальной системе небольшие и можно не переживать, что трубу порвет. Однако лучше посмотреть в сторону стекловолокна PN25 или алюминия.

Для отопления частного дома, PPR-труба пожалуй самое лучшее решение. Более низкая стоимость монтажа, который можно выполнить самостоятельно, а так же произвести изменения в системе позднее — наряду с этими плюсами, трубы обладают высокой надежностью.

Полипропилен для центрального отопления

В соответствии с ГОСТ 32415-2013 пятый класс эксплуатации пластиковых труб длительно выдерживает температуру 80°C. Если быть более точным, то минимальный срок службы болжен быть не менее 10 лет. В этом же нормативном документе сказано, что уже при температуре 90°C срок службы сокращается до 1 года (минимальный). И даже температуру теплоносителя 100°C новая труба выдержит, но это аварийный режим и составляет он всего 100 часов.

Подробнее о характеристиках полипропиленовых труб и их маркировке.

Безусловно, производитель труб может делать изделия, превышающие ГОСТ-ы по своим характеристикам. Однако более вероятен вариант, что из-за человеческого фактора качество будет даже немного хуже заявленных требований.

Из этого следует вывод, что для надежной эксплуатации пластиковых труб в системах ЦО, необходимо поддерживать температуру теплоносителя в заданных рамках. В домах, где полипропиленовые трубы предусмотрены проектом — с этим проблем нет. В домах же, где по умолчанию стоят металлические трубы на отоплении, как правило специальных мер по ограничению температуры не производится. Монтаж PP-труб можно производить только на свой страх и риск!

Конечно можно проявить гибкость мышления и применить пластик в тех местах, где теплоноситель проходит множество квартир и остывает, прежде чем достигнет места предполагаемого монтажа. Как пример: однотрубная «ленинградка» с подачей сверху или через стояк соседней комнаты, а устасток замены находится на нижних этажах — температура теплоносителя на таких участках существенно падает. Однако как не крути — это самодеятельность, ответственность за которую несет монтажник.

Разводка труб на улице

Одной из особенностей PPR-труб является то, что при замерзании в ней воды, труба не лопается, а расширяется. Когда вода оттаивает, труба возвращается в исходное состояние. Сам был неоднократным свидетелем подобного, явления. Причем замерзшие трубы с водой очень трудно сломать механическим воздействием, это при условии качественного выбора.

Полипропилен прекрасно подходит для разводки труб на приусадебном участке, даче. Лучшего материала и не представишь!

Как влияет размер на характеристику трубы и ее эксплуатацию

При правильном расчете внутреннего и внешнего сечения ПП-труб для холодного и горячего водоснабжения и отопления срок их службы составляет до 25 лет (для ГВС) и до 50 лет (ХВС).

Рекомендуем ознакомиться:  Виды кондиционеров для квартиры — какой лучше выбрать и правила монтажа

Ошибки в проектировании могут снизить срок эксплуатации, а также сделать работу инженерной системы менее эффективной. Например, если внутренний диаметр оказывается недостаточным для проектного значения водоемкости, то это приводит к таким проблемам в эксплуатации, как шум воды, завоздушивание, а также преждевременный износ из-за повышенного давления рабочей среды. Трубопровод становится уязвимым в местах стыков, давая частые протечки.

Напротив, слишком большой диаметр трубы, превышающий проектные значения водоемкости, приводит к снижению скорости подачи воды и падению давления, из-за чего напор будет слабым, или насосное оборудование будет работать на износ. Поэтому, если планируется монтаж сложной инженерной системы, необходимо прибегнуть к помощи специалистов для расчета необходимых параметров трубопровода.

• https://sdelat-dom.ru/remont/vodoprovod-kanalizaciya/polipropilenovye-truby-dlya-vodoprovoda/
• https://iseptick.ru/truby-i-fitingi/polipropilenovye-truby-tehnicheskie-harakteristiki.html
• https://santehstandart.com/poleznye-materialy/vidy-polipropilenovykh-trub/
• http://okanalizacii.ru/truby/vidy/tehnicheskie-harakteristiki-polipropilenovyh-trub.html
• https://infotruby.ru/polipropilenovye/razmery-trub

Вывод

Полипропилен (общее обозначение — РР) на сегодня являются наиболее распространённым материалом для изготовления водопроводных труб. Такая «популярность» обусловлена целым рядом факторов:

• Низкая себестоимость, что позволяет значительно сэкономить при обустройстве водопровода.
• Простота пайки, дающая возможность самостоятельно совершить монтаж.
• Большая продолжительность службы, достигающая свыше 50 лет.

Но основным свойством полипропилена, отличающим его многих других полимеров, является отличная термопластичность. То есть, данный материал при нагревании способен легко переходить в мягкое состояние, а при остывании — вновь затвердевать. Благодаря этому и достигается та простота сборки водопроводных систем из РР-труб: торцы деталей просто нагреваются, и соединяются между собой при помощи специальных муфт, либо прямой стыковкой.

Промежуточные выводы

Итак, похоже, мы определились с приоритетами.

По убыванию степени важности то, на что следует обратить внимание при выборе труб для водопровода, выглядит так:

• Отсутствие коррозии и зарастания со временем.
• Отсутствие протечек в процессе эксплуатации.
• Способность выдерживать умеренные внешние механические воздействия (мы же не хотим, чтобы задетый коленкой около унитаза водопровод выдал нам в лицо ледяной фонтан?).
• Стоимость.
• Простота и дешевизна монтажа.

Похоже, все качества налицо

Не то, чтобы хотелось слишком уж расхваливать полипропиленовые трубы, но пока что они вне конкуренции…
