Как сделать лук из пвх трубы в два шага

Последовательность работы

Нет никаких ограничений в выборе способов изготовления лука и необходимой последовательности технологических операций. Тем не менее этот процесс можно разделить на логические этапы:

1. Подготовительный, на котором готовятся материалы, инструменты и приспособления, рабочие поверхности.
2. Этап непосредственного изготовления лука.
3. Изготовление стрел.
4. Проверка работоспособности и пристрелка лука.

Последовательность действий при выборе одного из наиболее простых вариантов конструкции лука следующая:

Разметка заготовки на отрезки для рукоятки (около 20 см), изгибов плеч и крепления тетивы (примерно по 10 см от края)

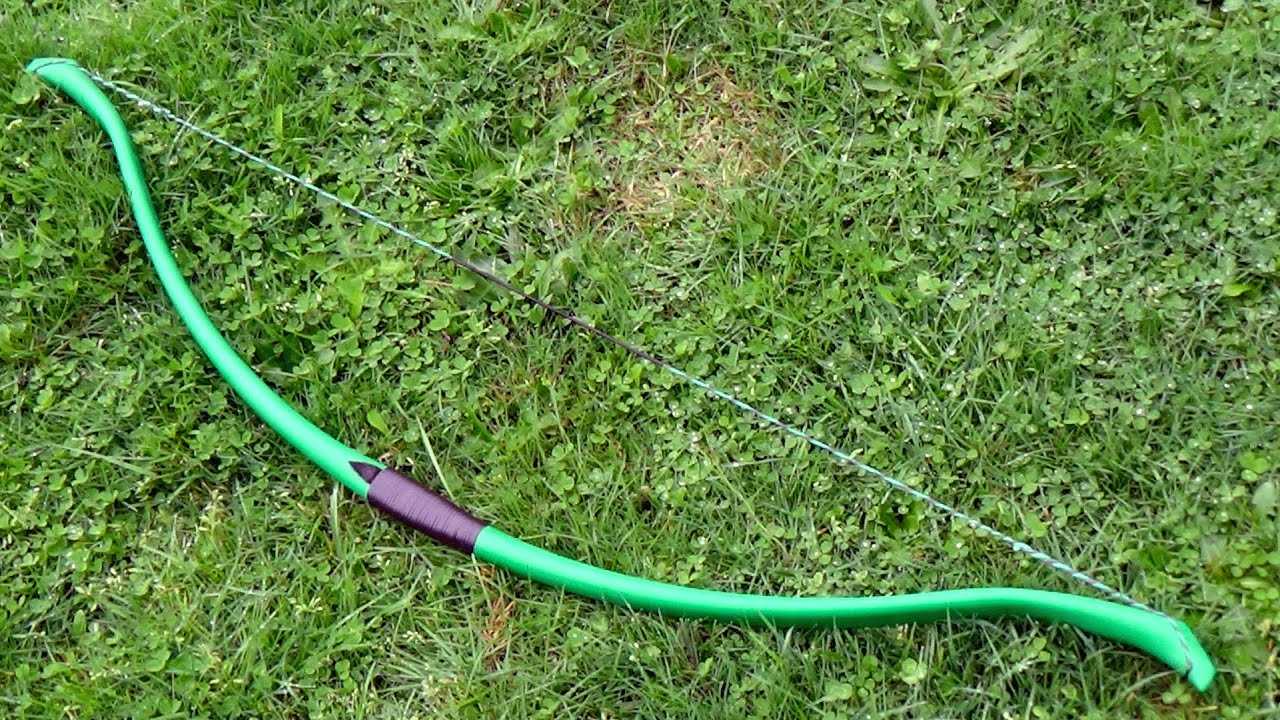

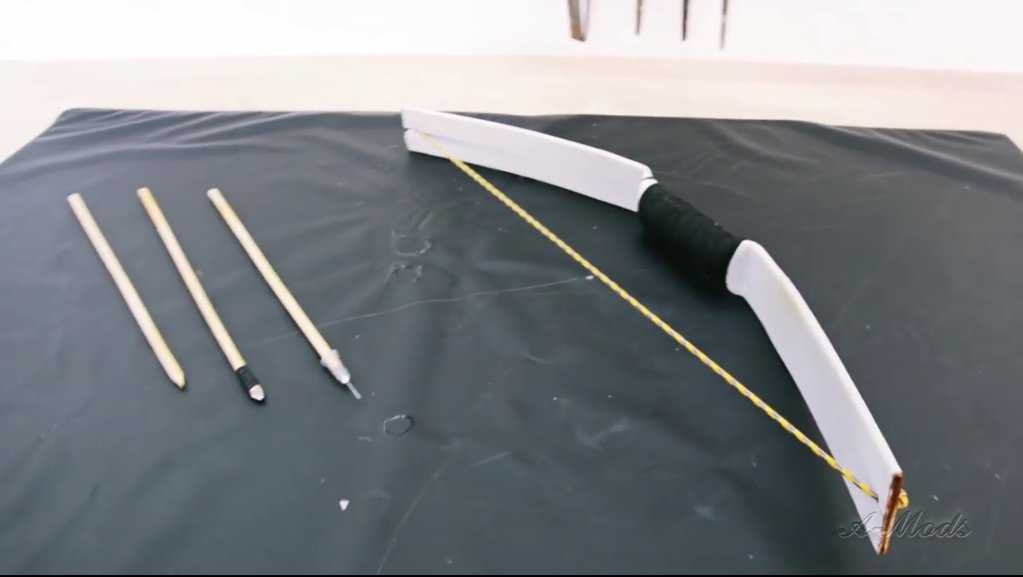

Важно точно найти и отметить центр лука. Готовый лук из пластиковой трубы.

С помощью строительного фена, разогретого до температуры около 180°, быстро и равномерно прогреть, сплющить и согнуть до 60° первое плечо

Эту же операцию повторить для второго. Дать плечам остыть. Пожелтевшая труба — признак перегрева, такая конструкция будет хрупкой.

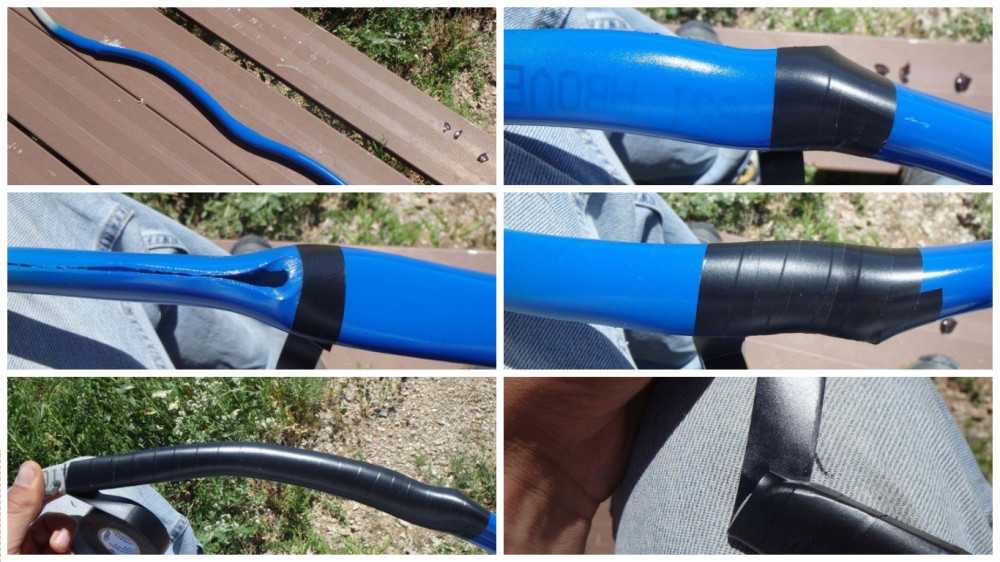

Прогреть центральную часть трубы до характерного «лучного» изгиба. Обернуть участок, отведенный под рукоятку, тканью и легким сжатием сформировать ее.
Вырезать и тщательно зачистить места крепления тетивы.
Натянуть тетиву и отрегулировать натяжение.

Изготовление блочного лука

Для повышения рабочих характеристик лука можно использовать блочную конструкцию. Это более сложный вариант и его изготовление имеет свои технологические особенности:

1. Для лука используются два отрезка трубы ПВХ по 45 см.
2. Один конец плеча служит для крепления ролика, в нем делается продольный пропил, другой — для закрепления на рукоятке, для этого в нем сверлятся сквозные отверстия.
3. Рукоятка в таком варианте — отдельная деталь. Ее целесообразно выпилить из дерева по заранее подготовленному шаблону.
4. С помощью саморезов плечи с установленными на них роликами крепятся к рукоятке под необходимым углом.
5. Тетива закрепляется на крае одного плеча, пропускается через оба ролика и фиксируется на крае другого плеча.
6. В проделанное в рукоятке отверстие вставляется верхняя часть зубной щетки, которая служит полкой-подставкой для стрелы.
7. После того как лук любой конструкции будет готов, желательно его проверить на соответствие требованиям нормативной базы. Сила натяжения не должна превышать 20 кг. Для проверки можно использовать безмен. С его помощью тетива растягивается на длину стрелы и замеряется усилие. При превышении мощности вносятся необходимые конструктивные изменения, самое простое из которых — замена или ослабление натяжения тетивы.
8. Проверка точности и дальности стрельбы готового лука проводится на мишенях, укрепленных на мешках с песком.

Блочный лук их ПВХ.

Изготовление стрел

Для самодельного лука могут использоваться стрелы как серийные, так и сделанные своими руками. Так как стрела состоит из трех деталей, то и этапов ее изготовления три:

Изготовление древка. Оптимально использовать в качестве материала шкант, уже имеющий равномерно цилиндрическую форму, который распиливается на отрезки нужной длины (в среднем 80 см). При необходимости в качестве заготовки может использоваться штапик. Он имеет квадратное сечение, поэтому требуется дополнительная обработка. На торце древка делается пропил для тетивы глубиной около 7 мм.

Оперение делается из пластика, армированного скотча, натурального пера

Важно, чтобы элементы оперения были одинаковыми, поэтому они вырезаются по лекалу. Размер и форма подбираются произвольно, но оптимальным признана длина пера 8-10 см при ширине, не превышающей 2 см.
Наконечники могут быть двух видов:безопасны— тупые и мягкие

Для их изготовления используется монета в качестве основания и поролон. Вся конструкция собирается и крепится к древку с помощью скотча или изоленты;

острые. Они вырезаются из жести, могут быть изготовлены из заточенного электрода, опиленного самореза и других подобных металлических изделий. Крепление осуществляется при помощи проволоки или армированного скотча.

Как сделать лук и стрелу из ПВХ

Подарите кому-нибудь день! Отправить хорошие флюиды. Все, что вам нужно, со скидкой более 50%. Узнать больше

Узнайте, как сделать лук и стрелу из трубы из ПВХ и легкодоступных материалов. Этот лук и стрела очень просты в изготовлении и станут отличным подарком для вечеринки, если вы устраиваете вечеринку! Лучше всего то, что дети любят их, и это может стимулировать часы творческой игры.

Займите детей этими забавными поделками!

Как сделать лук и стрелу из ПВХ

Когда мои мальчики были маленькими, мы устроили несколько вечеринок, посвященных этому луку и стрелам из ПВХ. Теперь у нас есть маленькая девочка, которая только что посмотрела фильм «Храбрая сердцем», так что эти дико забавные лук и стрелы снова появились. Этот самодельный лук и стрела из ПВХ действительно крутые. Это простой способ научиться делать лук и стрелы для детей.

Принадлежности для лука из ПВХ

Вам потребуются следующие принадлежности:

• 40-дюймовая труба из ПВХ диаметром 1/2 дюйма (они поставляются в виде 10-футовых стержней толщиной графика 40)
• 16″ X 3/8″ стержни для дюбелей (приобретите 48-дюймовую деталь, из которой получится три стрелки)
• 6-дюймовый кожух трубы из пенопласта (используйте кусок диаметром 3/4 дюйма, который продается длиной 6 футов)
• толстая нейлоновая струна (я использовал очень прочную нейлоновую струну)
• зажигалка для запайки концов шнура
• ножницы
• ножовка или лобзик с мелкими зубьями
• клейкая лента
• стяжки Пенопласт
• , нарезанный треугольниками (я использовал пенопласт толщиной 2 дюйма, нарезанный треугольниками примерно 3 x 3 дюйма)

Из одной 10-футовой трубы получится три дуги. Разрежьте трубу на 3 равные части по 40 дюймов

Как сделать лук и стрелу: простые шаги

Завяжите большой узел на конце нейлоновой нити. Он должен быть достаточно большим, чтобы не проскользнуть через вырез в ПВХ. Используйте зажигалку или спичку, чтобы поджечь конец, чтобы он не изнашивался.

Сделайте надрезы длиной один дюйм на одной стороне трубы из ПВХ на каждом конце. Затем поместите узел в выемку. Затяните туго и убедитесь, что узел достаточно большой, чтобы не выскользнуть. К концу можно привязать бусину, чтобы она не соскальзывала.

Туго натяните нить вдоль отрезанной трубы PV, обрежьте жало и завяжите узел примерно в 4 1/2 дюйма от другого конца трубы. Согните трубу и наденьте узел на другой конец.

Оберните кусок клейкой ленты (или изоленты) вокруг каждого конца трубы, чтобы веревка не выскочила.

Поместите изоляционную пену вокруг середины трубы из ПВХ. Соедините края и закрепите с каждой стороны стяжкой-молнией. Обрежьте концы стяжки близко к ручке.

Вставьте дюбель в пенопласт и снимите. Теперь смажьте конец палочки горячим клеем и поместите обратно в пенопласт. На конце стержня можно сделать прорезь, чтобы ребенку было легче надевать тетиву лука. Такой простой бантик из ПВХ. Вы можете легко сделать этот хороший бант еще более реалистичным с помощью аэрозольной краски.

Лук и стрелы для детей

Требуется немного практики и терпения, но эти девочки справились. Бантик из ПВХ занимал наших смелых девушек до самого заката!

Как сделать лук и стрелы для детей!

Надеюсь, вам понравится этот детский лук и стрелы из ПВХ-трубы, и он доставит вам массу удовольствия! Этот киноэкран, сделанный своими руками, довольно удивителен, и вот еще несколько идей, которые помогут всей семье творить и веселиться.

Я хотел бы, чтобы вы были полностью снабжены творческими идеями, вкусными рецептами, забавными поделками и множеством бесплатных печатных материалов. Подпишитесь на Skip to my Lou , чтобы получать новые идеи на свой почтовый ящик. Следуй за мной на Facebook , Pinterest , Twitter и Instagram для всех моих последних обновлений.

Рекомендации специалистов по изготовлению лука из ПВХ трубы

Прежде, чем приступить к работе, следует изучить советы тех, кто уже имеет опыт работы с такими изделиями.

1. Рукоять лука формируют под ладонь индивидуально, поэтому точных данных по радиусу изгиба нет – они варьируются. Иногда приходится поменять 3-4 изделия, чтобы найти своё.
2. То же самое касается длины лука и упругости пластиковой трубы. Одним нравится модель пожестче, с небольшой амплитудой изгиба лука при стрельбе. Другие предпочитают сильно гнущийся лук.
3. Насечки под крепление тетивы желательно хорошо ошкурить, чтобы привязанная основа не перетиралась. В древности это место обматывали шнурками из кожи, ими тетиву из жил из специально выделанных кишок животных и приматывали к основе. Широкими полосками кожи обматывают и рукоять – для эстетики и удобства.
4. Выемки под тетиву на плоских и загнутых концах лука проще всего сформировать инструментом для резки по металлу. Полочку или окошко под стрелу каждый делает на свой вкус, обходятся и без этого.
5. Сила натяжения готового лука для взрослых варьируется от 10 до 19 кг – это верхнее ограничение, оговоренное законодательно (для изделий без лицензии – до 20 кг).
6. Качественную тетиву сложной найти, особенно на периферии, поэтому используют бечевку из полипропилена, рыболовный шнур и другие прочные веревочные материалы.
7. Создание эстетичного загиба своими руками – проблематично для новичков. Можно обернуть фольгой разогретые концы плеча и загнуть вокруг круглого деревянного бруска. Закрепить тисками и оставить до остывания. Фольгу используют на рабочем месте и для противопожарной безопасности, чтобы укладывать горячее изделие.

Для крепления тетивы на краях заготовки нужны вырезать пазы либо проделать отверстия

Сделать лук из ПВХ трубы своими руками не так уж и сложно, главное, соблюдать правила работы с ПВХ изделиями.

Иготовление композитного лука из трубок ПВХ

Здравствуйте, уважаемые друзья! Сегодня мы с вами рассмотрим, как сделать не совсем обычный лук. Вернее, необычным и нетрадиционным будет материал, из которого он изготовлен. Отличный разборный лук, оказывается можно сделать из труб PVC или ПВХ. Но, тем не менее, автор, этой конструкции утверждает, что лук из труб ПВХ, получается очень прочный, мощный, легкий и компактный. Этот лук полностью помещается в колчан со стрелами, и собирается-разбирается за считанный секунды. Что же, выношу на ваш суд его творение. Возможно, в интернете есть еще подобные конструкции луков, но мне почему-то понравилась именно этот.

Основой лука, является куски сантехнической ПВХ трубы, со стенками в два миллиметра. Изнутри плечи лука усиливаются ПВХ кабель — каналами. Таким образом, лук состоит из пяти трубок. Наименьшая толщина плеча лука шесть миллиметров, отсюда вытекает и повышенная сила натяжения. Вместе с тем, еще раз повторюсь, в отличие от покупных луков, этот лук очень легкий.

Как сделать лук из трубы ПВХ

Зачем нужен самодельный лук из трубы? Вопрос, конечно, интересный. В современном мире такой инструмент — скорее «спортивная» забава, нежели действительная необходимость. Все-таки в каждом мужчине живет охотник, поэтому данное занятие, хоть и превратилось в хобби, но не утратило свою актуальность. Охота с луком вряд ли будет эффективной, но как развлечение на безопасном участке инструмент вполне подойдет.

К тому же сделать лук из ПВХ трубы своими руками можно для ребенка. Мальчишка подросткового возраста обязательно оценит такое приспособление

Но здесь важно помнить о безопасности, особенно изготавливая стрелы

Как оказалось, можно сделать чудесный функциональный лук из ПВХ трубы. Для этого достаточно рассмотреть визуальные примеры, правильно подобрать диаметр трубы и сопутствующие материалы. А само изготовление лука из ПВХ трубы — достаточно простое занятие, требующее разве что внимания. Для того чтобы лучше описать, как сделать лук из трубы, разобьем весь комплекс действий на несколько шагов.

Последовательность работы

Нет никаких ограничений в выборе способов изготовления лука и необходимой последовательности технологических операций. Тем не менее этот процесс можно разделить на логические этапы:

1. Подготовительный, на котором готовятся материалы, инструменты и приспособления, рабочие поверхности.
2. Этап непосредственного изготовления лука.
3. Изготовление стрел.
4. Проверка работоспособности и пристрелка лука.

Последовательность действий при выборе одного из наиболее простых вариантов конструкции лука следующая:

Разметка заготовки на отрезки для рукоятки (около 20 см), изгибов плеч и крепления тетивы (примерно по 10 см от края)

Важно точно найти и отметить центр лука. С помощью строительного фена, разогретого до температуры около 180°, быстро и равномерно прогреть, сплющить и согнуть до 60° первое плечо

Эту же операцию повторить для второго

С помощью строительного фена, разогретого до температуры около 180°, быстро и равномерно прогреть, сплющить и согнуть до 60° первое плечо. Эту же операцию повторить для второго

Дать плечам остыть. Пожелтевшая труба — признак перегрева, такая конструкция будет хрупкой.
Прогреть центральную часть трубы до характерного «лучного» изгиба. Обернуть участок, отведенный под рукоятку, тканью и легким сжатием сформировать ее.
Вырезать и тщательно зачистить места крепления тетивы.
Натянуть тетиву и отрегулировать натяжение.

Изготовление блочного лука

Для повышения рабочих характеристик лука можно использовать блочную конструкцию. Это более сложный вариант и его изготовление имеет свои технологические особенности:

1. Для лука используются два отрезка трубы ПВХ по 45 см.
2. Один конец плеча служит для крепления ролика, в нем делается продольный пропил, другой — для закрепления на рукоятке, для этого в нем сверлятся сквозные отверстия.
3. Рукоятка в таком варианте — отдельная деталь. Ее целесообразно выпилить из дерева по заранее подготовленному шаблону.
4. С помощью саморезов плечи с установленными на них роликами крепятся к рукоятке под необходимым углом.
5. Тетива закрепляется на крае одного плеча, пропускается через оба ролика и фиксируется на крае другого плеча.
6. В проделанное в рукоятке отверстие вставляется верхняя часть зубной щетки, которая служит полкой-подставкой для стрелы.
7. После того как лук любой конструкции будет готов, желательно его проверить на соответствие требованиям нормативной базы. Сила натяжения не должна превышать 20 кг. Для проверки можно использовать безмен. С его помощью тетива растягивается на длину стрелы и замеряется усилие. При превышении мощности вносятся необходимые конструктивные изменения, самое простое из которых — замена или ослабление натяжения тетивы.
8. Проверка точности и дальности стрельбы готового лука проводится на мишенях, укрепленных на мешках с песком.

Блочный лук их ПВХ.

Изготовление стрел

Для самодельного лука могут использоваться стрелы как серийные, так и сделанные своими руками. Так как стрела состоит из трех деталей, то и этапов ее изготовления три:

Изготовление древка. Оптимально использовать в качестве материала шкант, уже имеющий равномерно цилиндрическую форму, который распиливается на отрезки нужной длины (в среднем 80 см). При необходимости в качестве заготовки может использоваться штапик. Он имеет квадратное сечение, поэтому требуется дополнительная обработка. На торце древка делается пропил для тетивы глубиной около 7 мм.

Оперение делается из пластика, армированного скотча, натурального пера

Важно, чтобы элементы оперения были одинаковыми, поэтому они вырезаются по лекалу. Размер и форма подбираются произвольно, но оптимальным признана длина пера 8-10 см при ширине, не превышающей 2 см.
Наконечники могут быть двух видов:. безопасны — тупые и мягкие

безопасны — тупые и мягкие

Для их изготовления используется монета в качестве основания и поролон. Вся конструкция собирается и крепится к древку с помощью скотча или изоленты;

острые. Они вырезаются из жести, могут быть изготовлены из заточенного электрода, опиленного самореза и других подобных металлических изделий. Крепление осуществляется при помощи проволоки или армированного скотча.

Изготовление плеча

Чтобы плечо было усиленным, желательно использовать ПВХ кабель каналом длиной в 66 см. Применяя специальные перчатки, нужно хорошо нагреть трубу, используя промышленный фен. Если такого нет, желательно найти альтернативное нагревательное устройство, но без открытого огня, чтобы не повредить трубу. Перчатки или прихватки использовать обязательно, так как трубы при нагреве достаточно сильно и быстро нагреваются.

Как только трубы стали пластичными, в них вставляется кабель и далее снова изделие нагревается. Для обжима подойдет кусок доски, ламината, деревянного бруса

Важно прижать хорошо оба плеча лука

Лишние части обрезаются болгаркой, после чего получившиеся заусеницы подравниваются напильником.

Как сделать лук из ПВХ трубы своими руками?

Луки — оружие, которое с древних времен применяли для охоты на дикого зверя. За многие тысячи лет их совершенствовали и улучшали по всей планете. Современные луки, изготовленные с применением новых материалов и технологий, заметно отличаются от своих предшественников и дальностью выстрела и точностью стрельбы. Самодельный лук представляется многим как нечто грубое и далекое от совершенства. Однако, следуя инструкции на видео, можно сделать отличный самодельный лук для охоты своими руками.

фото. Как сделать лук из пвх трубы стрелы

Как сделать блочный лук из пвх трубы своими руками, преимущества

Этот лук из ПВХ трубы легко транспортируется, несмотря на внушительны размеры, так как имеет сборную конструкцию, легко разбирается, умещаясь вместе со стрелами в колчане. Его вес незначителен, точность высока, а внешний вид позволяет конкурировать с заводскими образцами охотничьих луков. На фото можно увидеть один из вариантов этого оружия.

Плечи лука мощные, очень жесткие, но достаточно гибкие. Схема изготовления проста, с ней, при желании, справится человек не обладающий профессиональными знаниями.

Такой лук, сделанный своими руками, будет значительно легче чем заводской, и намного прочнее чем самодельный деревянный. Охотничий лук, помимо прочего, имеет своим преимуществом отсутствие шума в момент произведения выстрела. А сделать его совсем бесшумным можно с помощью глушителя, установленного на тетиву. Самодельный кивер также значительно повысит боевые характеристики оружия сделанного своими руками, увеличив скорострельность и сократив время на изготовку к стрельбе.

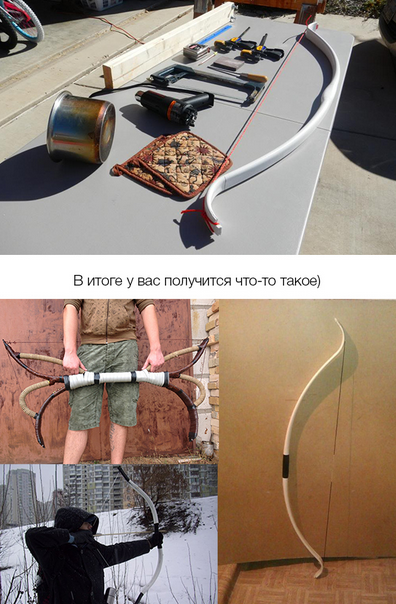

фото. Лук своими руками из пвх

Лук из полипропиленовой трубы — внешнее декорирование

Внешний вид Декорировать лук можно путем окрашивания специальными красками для пластика. А можно обтянуть камуфляжной тканью, а затем пропитать ее полимером, эпоксидной смолой. Это не только украсит лук, но и увеличит мощность, превратив его в композитный. Кроме того, пластик будет легко переносить минусовые температуры, не ломаясь и не трескаясь. На фото показан лук обтянутый тканью. Камуфляж приклеиваем аэрозольным клеем для ткани.

фото. Мощные луки из пвх труб обтянутые камуфляжной тканью

Процесс таков: ткань пропитываем полимером, или промазываем эпоксидкой, а клей наносим на готовые детали лука. Плечи оборачиваем внахлест, а рукоять обматываем полосой в два-три см по всей длине. Материалы и инструмент Сделать настоящий лук для охоты из обрезков сантехнической ПВХ трубы с толщиной стенки 2 мм, достаточно просто. Материалы для его изготовления найдутся в обычных строительных магазинах, а вот тетиву, лучше приобрести в специализированных охотничьих. Если все же сантехническую трубу найти не удалось, можно использовать PVC кабелегоны. Толщина стенки у них составляет 1 мм, поэтому их нужно будет больше. Плечи лука в таком варианте будут наборными, из 4-6 трубок. Это определенно увеличит натяжение. Чтобы сделать лук, показанный на видео, понадобятся следующие материалы:

фото. Самодельный лук из ПВХ

Кабельканал для усиления плечей длиной 66 см — 2 шт. Металлическая трубка диаметром 6 мм для изготовления люверса. ПВХ трубы размером 35см для рукояти, 60 см для верхнего и 65 см для нижнего плеча, усиливается внутренней вставкой из кабельканала соответствующей длины. Диаметр тубы можно выбрать самостоятельно для комфортного размещения в руке (от 20 мм).

Используемые трубы должна иметь назначение подачи холодной воды. Дело в том, что армированную трубу для горячего водоснабжения и отопления будет сложнее сгибать.

Фитинги для прямого соединения (см. фото) — 4 шт. На видео показан безфитинговый вид соединения, но гораздо быстрее и удобнее использовать фитинги, припаивая их к одной детали соединения. Если не стоит задача сделать разборный лук/, то можно припаять оба конца.

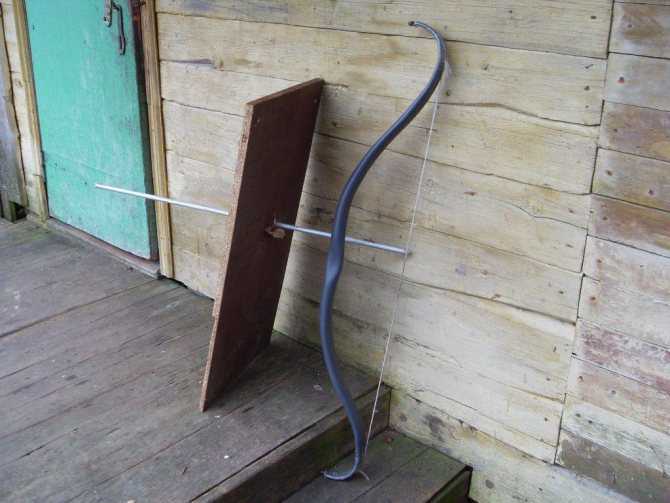

фото. Лук из пвх трубы

Для усиления плечей будем использовать сайдинг или кабельканал, для полочки приобретем три дешевые зубные щетки. Из вспомогательных материалов понадобится две полосы ламината. Инструмент: струбцины, промышленный фен, болгарка, напильник, молоток, деревянный брусок, малярный нож или сантехнические ножницы, киянка, турбо-зажигалка, мотовило, сверло 6 мм.

Разборный и блочный лук из пвх трубы — конструктивные особенности

В предлагаемом видео подробно показан процесс изготовления каждой из составных частей лука: тетивы, усиленных плечей, фасонной рукояти. Плечи лука асимметричны.

В результате получается довольно мощный композитный лук, сделать который вы сможете в обычных домашних условиях.

Как сделать стрелы своими руками

Пожалуй, их изготовление самая важная и не менее сложная часть производства. Главная проблема – прямой и ровный стержень. Вторая сложность – оперение или же направляющие ребра. Требования к корпусу – он должен быть легким. Можно использовать алюминиевые или тонкие и ровные полоски ПВХ из крупнокалиберной трубы. Не используйте сталь (рисунок 8).

Сделать оперение можно по следующей инструкции:

1. Нарисуйте на бумаге треугольник с равными сторонами.
2. От каждой вершины проведите биссектрису перпендикулярно ребрам.
3. Три линии образуют точку в центре.
4. Возьмите лист пластика, и вырежьте заготовки для оперения. Перо делается следующим образом – 4 см отступа с каждой стороны от основной части.
5. Приставьте задний конец снаряда к центру чертежа.
6. Теперь, используя заготовки, клейте на бок пласты, направляя кончик к одной из вершин.
7. Чередуйте перья в направлении вершин, заполнив все три ячейки.
8. Обмотайте плотно проволокой/изолентой края пера.

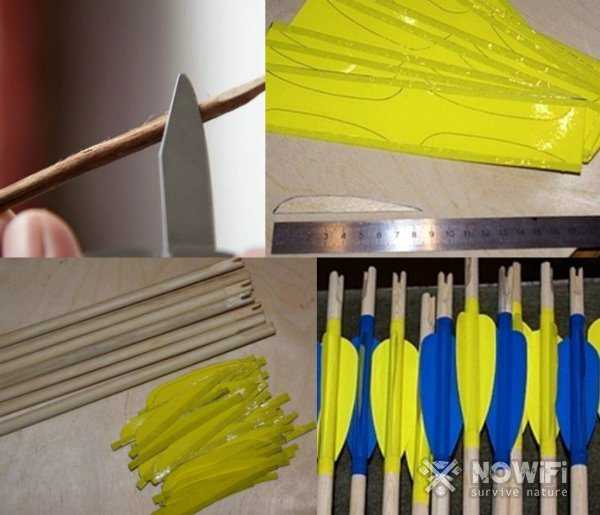

Рисунок 8. Основные этапы изготовления стрел

Предварительные замечания

Если есть желание пострелять из лука, есть несколько вариантов. Можно записаться в соответствующую секцию, или купить лук в спортивном магазине, или одолжить у знакомых. Однако секции есть далеко не в каждом городе, стоимость спортивных инструментов велика, а у друзей лука также может не оказаться.

Поэтому самый разумный в данной ситуации выход – изготовить лук своими силами. Разумеется, можно делать его по старой технологии, из дерева и других традиционных материалов. Но, опять-таки, материалы изготовления немало стоят, да и сам процесс сложен, долог и трудоёмок.

К счастью, развитие технологий подарило каждому желающему возможность узнать, как сделать лук из пластиковой трубы. Процесс тоже не так прост, однако вполне осуществим. Стоит заметить, что умельцы делают разные поделки из полипропиленовых труб, которые очень оригинальны и практичны.

Главное – наличие прибора, способного разогреть пластиковую трубу с толстыми стенками (от 3 мм). Кроме того, в любом случае придётся озаботить подбором материала для тетивы.

Из более толстой трубы при добросовестном и аккуратном подходе вполне возможно изготовить лук, не уступающий по характеристикам арбалетам и профессиональным спортивным изделиям. Если же купить более тонкую трубу, например, в полдюйма, можно сделать гораздо менее мощный и более безопасный детский лук.

При помощи строительного фена материал для лука из пластиковой трубы разогревается до температуры около 180°С: этого достаточно, чтобы свободно изгибать водопроводную трубу, придавая ей необходимую форму.

Характеристики водопроводной трубы из поливинилхлорида для взрослого лука:

• диаметр изделия – три четверти дюйма;
• диаметр трубы снаружи – 26,7 мм;
• длина приобретаемого пластикового изделия составляет около 3 м, однако для одного лука будет достаточно полутора метров;
• верхний порог рабочего давления в трубе – около 33 атм.

Несмотря на кажущуюся необязательность строгого следования этим параметрам, луки с наилучшими характеристиками получаются именно из таких полимерных труб; в случае же использования трубы меньшего размера, или меньшей прочности, или из другого материала за результат ручаться невозможно.

Краткая пошаговая инструкция

Перед тем как браться за изготовление спортивного или охотничьего лука из ПВХ труб своими руками, стоит осознать основные этапы процесса.

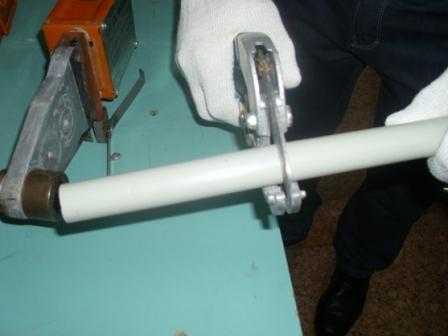

1. Отмерить требуемый отрезок пластиковой водопроводной трубы.
2. Разметить центр и предполагаемые места под изгиб концов и для насечек под закрепление тетиву на обоих плечах, которые придется загибать.
3. Приступить к разогреву одного плеча и сплющить.
4. Прижать разогретый и сплющенный фрагмент до охлаждения, придав нужную форму.
5. Аналогично прогреть и сформировать второе плечо.
6. Прогревается участок рукояти для выгибания до характерной формы лука.
7. Нарезка зарубок с каждой стороны.
8. Формирование окошка для стрелы.
9. Натяжение тетивы.
10. Испытание лука на практике стрельбы.

Для формирования изгиба трубу нужно разогреть, для этого можно применить строительный фен

Типичные ошибки:

• неправильно организован процесс нагревания ПВХ трубы, после которого сложно сплющить и загнуть плечи;
• без строительного фена невозможно достичь требуемой температуры на всем участке разогрева, пластик остывает до формирования плеча;
• тщетная попытка сплющить трубу без разогрева и закрепления струбциной;
• перегрев приводит к хрупкости материала, признак – ПВХ желтеет;
• передержанная под горячим феном пластиковая труба теряет эластичность, после которой невозможно полноценное формирование лука, процесс придется начать сначала;
• если лук удалось доделать, но его перегрели в процессе изготовления, он может треснуть при испытании.

Случается, что все делали по правилам, а лук, сделанный своими руками, не держит форму и выгибается в обратную сторону. Такой лук просто выбрасывают и делают новый.

Другая проблема – «непристрелянный» лук, из которого сложно попасть в цель. Их используют только для тренировки силы мышц, если на 1 лук несколько желающих пострелять. Обойдется пластиковый лук недорого, и если подойти к этому процессу творчески, то получится красивое изделие.

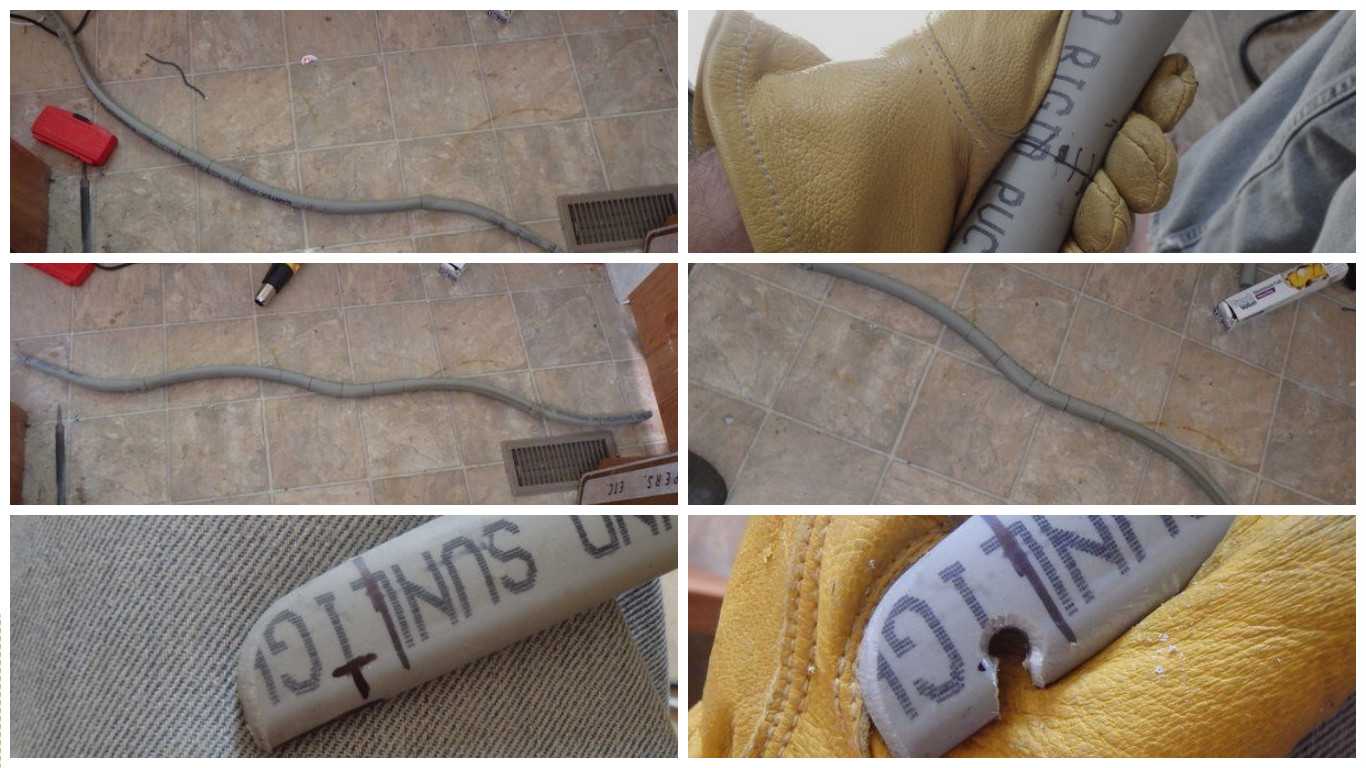

Чтобы сплющить концы лука, нужно зажать их струбцинами между деревянными брусками; любой другой метод приведет к деформации трубы

Порядок изготовления самодельного лука

Перед началом работы нужно обзавестись защитными перчатками для работы и негорючей хорошо изолирующей тепло тканью, с помощью которой можно будет без повреждения кожи изгибать разогретый материал.

Итак, когда все материалы готовы, как сделать лук из трубы ПВХ?

Алгоритм изготовления следующий:

1. Отметить на пластиковой трубе участок требуемой длины с помощью маркера или другого удобного инструмента.
2. Выделить на теле трубы центр, области, которые в будущем потребуется изогнуть и места под выемки для тетивы на том и другом изгибаемом плече.
3. Нагреть с помощью строительного фена первое плечо, сплющить его и придать необходимую форму.
4. Дать первому изогнутому плечу остыть.
5. Те же действия повторить для второго плеча, давая ему остыть.
6. Разогреть область рукояти, затем выгибая его для придания специфической геометрии лука.
7. На каждом плече сделать выемки под тетиву.
8. Вырезать в теле изделия проём для пускания стрел.
9. Натянуть тетиву до обретения ей требуемого натяжения.
10. После завершения всех работ испытать лук в безопасном месте.

Самые часто допускаемые ошибки при изготовлении изделия:

• некорректное нагревание трубы, связанное или с недостаточным нагревом и, следовательно, невозможности согнуть лук, или с перегревом материала и потерей им упругости;
• использование недостаточно мощного оборудования, в результате чего пластик остывает быстрее, чем закончится формирование изгибов;
• попытки согнуть изделие без применения строительного фена и качественной фиксации будущего лука;
• перегревание – кроме описанной выше проблемы, способно привести к растрескиванию изделия в процессе дальнейшей эксплуатации.

Бывает и так, что, несмотря на соблюдение правил, лук всё равно не вышел. Расстраиваться не стоит, просто нужно попытаться сделать новый.

Советы по изготовлению идеального лука:

1. Ручку лука следует изготавливать под свою ладонь, придавая ей удобную форму.
2. Можно варьировать в соответствии со своими предпочтениями и длину, упругость и другие параметры лука, стрел и тетивы.
3. Вырезы для тетивы необходимо как можно тщательнее обработать абразивными средствами, чтобы она не перетирала натянутую тетиву. Можно навязать на выемку дополнительный защитный слой, а уже на него – тетиву.
4. Обмотать удобным материалом (например, кожей) можно и рукоять, для удобства хвата.
5. Если соблюдать закон, сила натяжения лука не должна превышать 19 кг (для нелицензированных изделий – 20 кг).
6. Вместо профессиональной тетивы можно использовать полипропиленовый или рыболовный шнур и другие верёвки.
7. Чтобы было легче загибать трубу, можно разогретые концы обмотать фольгой и обернуть вокруг бруска из дерева, после чего зафиксировать в тисках и оставить остывать.
8. Нельзя торопиться. Каждое неверное действие может обнулить все предыдущие усилия.

Руководство по монтажу отопления

Технология пайки полипропиленовых труб

Предварительно подготовьте схему разводки системы, монтажа батарей, подключения котла. В дальнейшем вы будете выполнять все необходимые работы в соответствии с этой схемой.

Непосредственно работа по монтажу труб выполняется в несколько простых шагов.

Таблица времени сварки полипропиленовых труб

Аппарат для пайки пластиковых труб

Второй шаг

Высчитайте длину отрезков полипропиленовых труб на каждом участке системы отопления. Установите подходящий вид фитинга.

Третий шаг

Определите необходимое время сварки соединений. Оно зависит от диаметра применяемых труб и уточняется в соответствующей справочной литературе. Предварительно занесите все элементы отопительной системы в помещение и дайте им нагреться до комнатной температуры.

Четвертый шаг

В соответствии с расчетными данными нанесите места резки труб при помощи маркера.

Сделайте срез при помощи специальных ножниц. Режьте перпендикулярно по отношению к поверхности.

Ножницы для резки полипропиленовых труб

Протрите срезы раствором спирта, удалите присутствующую грязь при помощи сухой тряпки.

Седьмой шаг

Возьмите насадку для паяльного аппарата, соответствующую диаметру сечения труб, обезжирьте ее, а затем установите горизонтально и дайте нагреться до 265 градусов.

Поместите трубу и фитинг в отверстия нагревателя, по таблице подберите необходимое время нагревания и выполните непосредственный нагрев соединяемых элементов. После этого аккуратно выньте изделия, вставьте трубу в фитинг и выдержите в течение требуемого времени. Соединяемые элементы лучше не трогать до их полного остывания.

По аналогичной схеме спаяйте все трубы отопительной системы, ориентируясь на имеющиеся у вас чертежи. Подключение труб к отопительному прибору и радиаторам также выполняйте по чертежам.

Чтобы в дальнейшем трубы не провисали, обеспечьте их частое крепление к поверхности с помощью клипс. Для системы из полипропилена оптимальной температурой теплоносителя является показатель в 60 градусов.

Придерживайтесь полученных рекомендаций, и ваше отопление из пропилена будет безукоризненно служить долгие годы.

↑ Какие преимущества имеет такая самодельная конструкция:

• Несмотря на большие размеры, лук из ПВХ трубопрокатных заготовок очень просто транспортировать. Это возможно благодаря сборной конструкции. После разборки такое устройство вместе со стрелами можно поместить в колчан.
• Маленький вес устройства ставит его выше от заводских аналогов для охоты.
• Высокая прочность. Такой лук получается намного прочнее, чем самодельное устройство из дерева.
• Если на тетиву такого устройства установить глушитель, то выстрелы, производимые таким луком, будут бесшумными.
• Если такое устройство оснастить кивером, то боевые показатели лука повысятся. У него увеличивается скорострельность и сокращается время на подготовку к стрельбе.
