Способы устройства печной трубы на крыше дома

Значение и суть узлов прохода через кровлю

Узел прохода – конструкция из металла, которая используется во время установки вентиляционных стальных шахт. Размещается такое устройство в частности на железобетонных стаканах и с помощью анкерного крепления.

Статья по теме: Подключение электроплиты своими руками

Утепление трубы каменной ватой

Служат узлы для транспортировки воздушных потоков, влажностью не больше 60% и температурой, не превышающей 80 градусов. Существует два режима работы клапана:

• Открыто
• Закрыто

Проходной узел используют в системах вентиляции зданий, которые находятся под общим использованием, у которых существует естественные либо принудительные системы вентиляции. Чтобы рассчитать узел прохода нужно знать промежуток от конька кровли и угол ее наклона.

Высота дымовой трубы

Существует несколько видов кровельных проходных узлов:

1. С отсутствующим клапаном
2. С клапаном ручного управления
3. С управляемым механизмом (утепленные и неутепленные узлы)

Во время монтажа устройства применяют юбку, которая служит дополнительной гидроизоляцией покрытия крыши. Кровельные проходные узлы удобно использовать для крыш из профнастила.

Выбор материалов для печной трубы

При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

Для постройки печных труб используют:

• керамику;
• металл;
• асбестоцементные растворы.

У каждого из перечисленных материалов имеются свои недостатки — это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

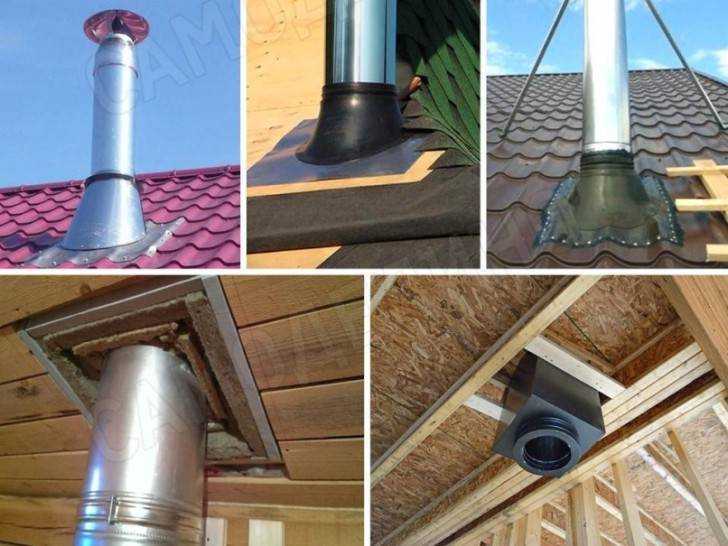

Монтажные работы

Вскрыв кровельный пирог, можно переходить к подготовке точки прохода трубы сквозь кровлю.

Эта операция выполняется следующим образом:

• Надрезанный по диагонали кровельный материал отгибается наружу, а паровая пленка во внутреннюю часть короба. Причем паропленка крепится к стенкам короба обычными скобами.
• Дымоходную трубу вставляют в короб со стороны чердака и, приподняв, монтируют на боровок.
• Поверх свободного торца трубы, со стороны крыши на дымоход надевают теплоизолирующий пояс.
• Далее трубу фиксируют на два разборных хомута с ножками в виде самореза, который вкручивается в балку или стропило.
• После фиксации дымохода, перед тем, как заделать трубу на крыше, короб закрывают металлическим или асбестовым листом со стороны чердака.
• На финальном этапе в короб засыпают влагостойкий, негорючий утеплитель (керамзит).

После этого трубу начинают готовить к герметизации стыков между дымоходом и кровлей.

Поверхность из металлочерепицы

Металлочерепица – один из наиболее востребованных материалов, который состоит из тонких листов металла с антикоррозийной поверхностью.

Для изоляции стыка от влаги применяют специализированные гибкие ленты с клейким составом, который нанесен только на одну из сторон.

• Проект крыши — разновидности, варианты строительства и лучшие современные формы (85 фото и видео)

• Крыша от А до Я — подробный обзор всех видов + рекомендации мастера

• Утепление крыши: как и чем лучше всего утеплить крышу. Советы по выбору материалов и технологии утепления своими руками (110 фото)

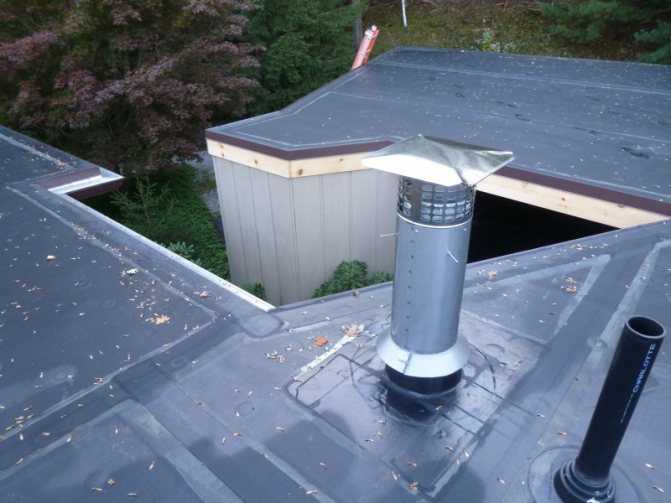

Очень часто применяют кровельные проходки с целью вывести дымоходную трубу круглой формы или «сэндвич» трубу через кровлю из металлочерепицы.

Для этого на поверхности создается небольшое отверстие, согласно величине дымохода, на трубное устройство устанавливается специальный стакан, а на стыки наносится герметик.

Несколько советов от мастера

Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.

Вот несколько рекомендаций от специалистов:

1. Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
2. Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
3. При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
4. Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
5. Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.

Конструкция

На первый взгляд, вертикальный дымоход представляет собой обычную трубу. В целом, это так и есть, если от дымохода требуется только выполнение базовой функции (удаление дымовых газов).

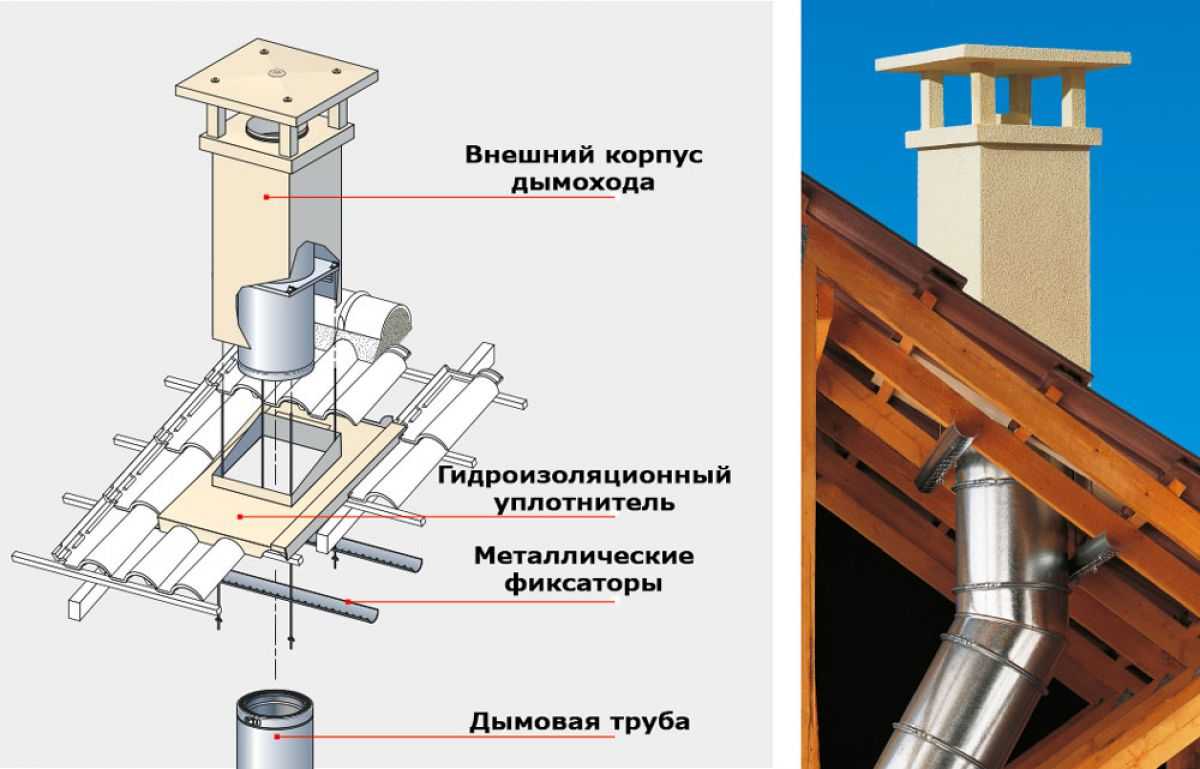

Однако, современные конструкции дымоходов представляют собой сложные сборные конструкции с массой дополнений. В состав дымохода могут быть включены секции, предназначенные для решения различных задач.

Рассмотрим их, начиная от точки присоединения к печи:

• адаптер. Представляет собой переходник, выполняющий сопряжение диаметров выходного отверстия печи и трубопровода;
• конвектор. Представляет собой кольцо из трубок, вертикально прикрепленных к металлической трубе и выполняющих функцию конвекционного распространения горячего воздуха;
• шибер (задвижка). Обеспечивает отсечку трубы от наружной атмосферы для сохранения тепла, когда горение дров прекратится;

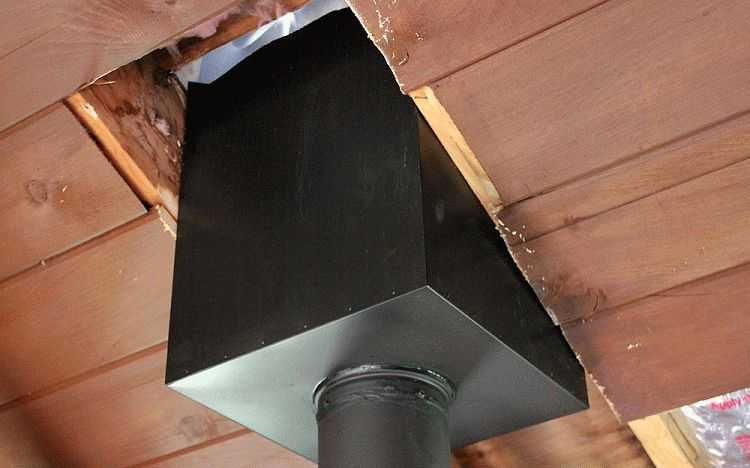

• потолочный узел прохода. Обеспечивает безопасный проход трубы без потери герметичности;
• сэндвич-дымоход. Обеспечивает пожарную безопасность чердачного помещения;
• узел прохода сквозь кровлю. Обеспечивает вывод трубы наружу, исключает протечки дождевой и талой влаги;
• навершие (оголовок, искрогаситель). Служит для защиты трубы от дождевой влаги или попадания птиц, препятствует распространению искр.

В состав не включен бак для воды с нагревом от дымохода — он обычно входит в комплектацию печи. Конструкция дымохода не обязательно включает все эти элементы, но их функции всегда полезны и практичны.

Почему важно грамотно выполнить герметизацию стыка

Вывод дымохода печки нарушает монолитность кровельной облицовочной конструкции, поэтому и возникает риск проникновения влаги. В связи с этим приходится прикладывать немало усилий для устранения зазоров.

Важно грамотно выполнить герметизацию стыка

Работы по созданию герметичного примыкания трубы к облицовке выполняются:

• в ходе отделки крыши, в которой установлен дымоход;
• при строительстве печной конструкции;
• во время ремонта кровли или дымохода.

Герметизация трубы на крыше из профнастила

Протечки через щели между трубой и профнастилом, уложенным на крыше, способны вызвать серьезные проблемы. Если не отделать места примыканий, велика вероятность:

• попадания внутрь воды, что влияет и на микроклимат в строении, и на общее состояние конструкции, и на вид внутренней отделки;
• гниения стропильной системы, выполненной из древесины;
• возникновения коррозии кровельного покрытия (на торцах оно плохо защищено от воздействия воды, а нижняя часть более подвержена появлению ржавчины, чем внешняя);
• намокания теплоизоляции, что существенно меняет ее характеристики.

Расчёт теплопотерь через кровлю

Виды крышных разделок

Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.

Крышная разделка для металлических труб типа «сэндвич» представляет собой металлический конус, жестко закрепленный на металлическом фартуке под определенным углом. Для шиферной кровли фартук должен быть выполнен из свинца, который, благодаря своей пластичности, легко приобретает форму листов кровельного покрытия. Угол крышной разделки подбирают в зависимости от угла наклона крыши. Труба вставляется в конус и герметизируется за счет уплотнительной манжеты.

Для круглых труб и кровли с волнистым металлическим покрытием наряду с металлической крышной разделкой можно использовать проходки из полимерных материалов на металлическом каркасе. Они состоят из листа металла – стали или алюминия, с отверстием больше диаметра трубы и силиконового или резинового колпака. В колпаке можно вырезать отверстие нужного диаметра, а лист основания выгнуть по форме кровельного покрытия. После крепления к кровле такая разделка обеспечивает герметичность прохода через крышу.

Полимерно-металлическая разделка для круглых труб

Ставшие популярными в последние годы сборные керамические сэндвич-дымоходы или традиционные кирпичные трубы выводят на крышу несколько иначе. Для их герметизации используют металлические фартуки, планки примыкания и теплоизолирующие короба. Герметизация достигается за счет проклеивания элементов специальными пленками и использования герметиков, при этом важна правильная последовательность работ, описанная в следующих разделах.

Кровельные проходки Master Flash

С помощью таких приспособлений можно быстро и качественно отделать дымоходы круглого сечения. Они гораздо проще устанавливаются по сравнению с металлическими колпаками. Проходки производятся из силикона и термостойкой резины. Они позволяют создать герметичные конструкции при наклоне плоскости до 20 градусов. Материал выдерживает воздействие температур в диапазоне 135…240 градусов. Дымоход может иметь диаметр до 66 см.

Кровельные проходки Master Flash

Чем хороши эти изделия:

• возможностью применения на кровле, отделанной разными покрытиями;
• быстрой и простой установкой;
• стойкостью к воздействию влаги, температурных перепадов и солнечного света;
• бюджетной стоимостью.

Характеристики кровельного прохода

Технология монтажа эластичной проходки.

1. У приобретенного в соответствии с диаметром печной трубы изделия отрезается узкая его часть на уровне, позволяющем приспособлению герметично прилегать к дымоходу.
2. Проходка с демонтированным дефлектором натягивается на трубу до стыка с кровлей.
3. Удаляется защита самоклеящегося основания, которое и прижимается к профнастилу (он должен быть чистым и сухим).
4. Проходка фиксируется посредством саморезов (кровельных). Все зазоры заполняются герметиком.
5. Дополнительную защиту от протеканий и ультрафиолета, а также эстетичность конструкции придаст декоративный фартук, чаще всего изготавливаемый под цвет кровельного покрытия.

Этапы установки

В качестве аналога проходок Master Flash можно использовать алюминиевые или стальные приспособления в виде конуса, имеющие силиконовую соединительную часть.

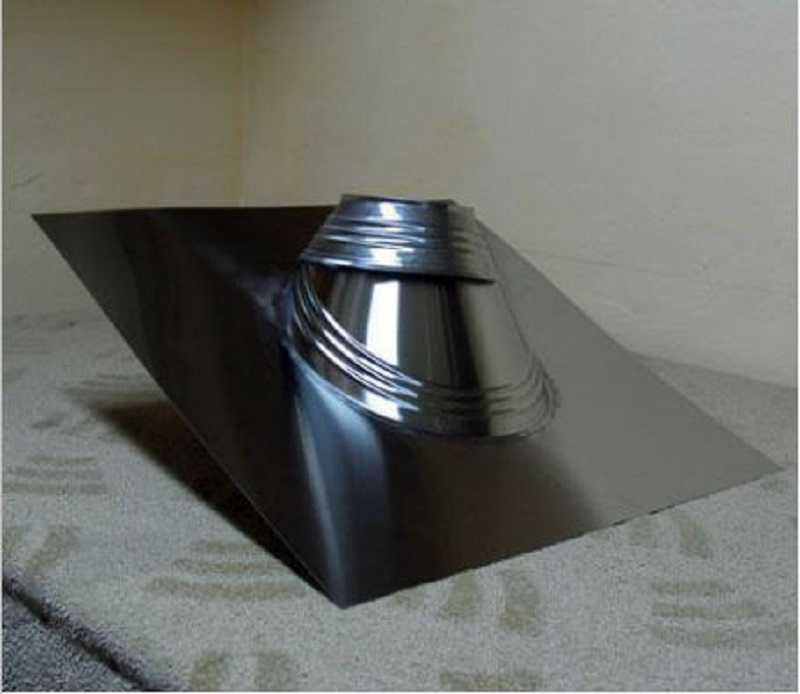

Жесткий металлический проходной патрубок

Для обустройства дымоходов можно применять другой вид проходных изделий для труб круглой конфигурации – проходной патрубок, изготовленный из металла. Его используют в тех случаях, когда необходимо обустроить проход трубы дымохода сквозь кровлю без рельефа. Такие готовые изделия из оцинкованной или крашеной стали делаются под фиксированный угол ската крыши.

Для приобретения необходимо измерить этот угол у вашей кровли. Осуществление монтажа такого изделия выполняется в таком порядке:

1. Для начала нужно вырезать в кровле подходящее по размеру отверстие. Для точности заранее с помощью маркера наносится разметка на поверхность кровельного материала. В зависимости от используемого финального покрытия резку осуществляют при помощи болгарки, лобзика или специальных ножниц. Желательно отступить на один сантиметр внутрь размеченной окружности.
2. После этого необходимо удалить гидро- и термоизоляцию из полученного отверстия, соорудив свободный проход для трубы. Если возникнет потребность в удалении обрешетки, нужно аккуратно отпилить их.
3. С внутренней стороны кровли надо прикрепить лист из огнезащитного материала с отверстием по диаметру трубы с запасом в 15 см с каждой стороны.
4. Просунуть часть дымоотвода в отверстие и соединить его с основным дымоходом. Место соединения необходимо закрепить при помощи хомута.
5. Надеть проходной элемент на трубу дымоотвода, закрепив его на поверхности кровли жаростойким герметиком и шурупами с защитной шляпой.
6. Нарастить с помощью сегментов трубу до высоты, превышающей высоту конька как минимум на один метр.

В некоторых случаях рекомендуется использовать другой способ. Суть его в том, что необходимо заранее сделать выведение в проходном коробе дымоходной трубы, обложить ее специальным изолирующим материалом, например базальтовой ватой, а после этого вся конструкция закладывается в кровлю.

Требования СНиП к дымоходу в деревянном доме

После установки отопительного прибора начинается работа по установке дымохода.

Кратко выделим важные положения для монтажа дымохода через деревянную стену:

При выборе трубы обратите внимание, что диаметр сечения должен быть больше диаметра выходного патрубка устройства. Зависимость приведена в таблице

Мощность печи Внутренний диаметр 16 см >3,5 кВт и 19 см >5,2кВт и 22 см
Высота дымохода не менее 5 метров. От нее зависит сила тяги. Слишком маленькая высота – тяги не хватит. Если превысите разумную цифру – тяга будет слишком мощной и будете расходовать слишком много топлива.
Если температура топочных газов менее 400 градусов, можно использовать трубы из нержавеющей стали. Как видно из первой таблицы, для котлов этот материал как раз подходит.
Расстояние между наружными стенами дымохода с теплоизоляцией и деревянными поверхностями не может быть менее 130 мм.

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

Выход круглой трубы через ондулиновую кровлю

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

Универсальный переходник для проведения круглой трубы через кровлю

Этапы установки дымохода

До момента установки растяжек на дымовой трубе для ее надежной фиксации, требуется произвести еще ряд действий, итогом которых будет вывод трубы на крышу строения. Перечислим основные действия:

• Выбор места расположения отопительного прибора
• Подключение очага к короткому участку сэндвич-дымохода без изоляции
• Сборка модулей трубы снизу вверх — от отопительного агрегата и выше, к крыше
• Провод трубы через перекрытия потолка
• Крепление участков дымохода к стене для фиксации
• Провод трубы через кровлю
• Тщательная изоляция всех участков дымохода, прилегающих к горючим плоскостям (стены, перекрытия, кровля и другие)

Заделка круглой трубы с помощью проходки или насадки

Для устранения щелей и герметизации стыков при выводе трубы круглой формы удобнее применять готовые изделия. Проходки из нержавеющей оцинкованной стали или из эластичного материала, устойчивого к высоким температурам.

Эластичная проходка имеет вид колпака и фиксирующего металлического обруча. Он может принимать рельефную форму, совпадающую с волной шифера, поэтому не требует подгонки под угол расположения. Эластичный фартук можно отрегулировать под любую крутизну наклона поверхности. Он плотно огибает трубу, а у основания прижимается обручем – хомутом с термостойкой прокладкой.

Перед установкой эластичной проходки на ее внутреннюю поверхность в местах контакта с шифером наносят герметик. Это исключает попадание воды внутрь.

Закрепление эластичного фартука к поверхности крыши проводят саморезами, имеющими резиновые прокладки. В продаже есть также проходки с гибким металлическим кольцом, с внутренней стороны которого клеящая пленка.

Металлическая проходка включает две части: одна примыкает к поверхности кровли, другая представляет обрамляющий трубу фартук.

При установке такой проходки фартук должен находиться на 150 мм выше шиферной волны. Пространство под фартуком до места стыка заполняется раствором из асбеста с цементом.

Металлическую проходку нужно подбирать под угол уклона поверхности крыши. Но она лучше выглядит и прослужит дольше эластичной.

Обслуживание собранной системы

Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.

Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу  закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю. Часто возникающие проблемы:

• сквозь плохо загерметизированный проход трубы сырость может попадать в  кладку, со временем разрушая кирпичи и цементные швы;
• повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
• просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
• некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
• большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
• некачественная  облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

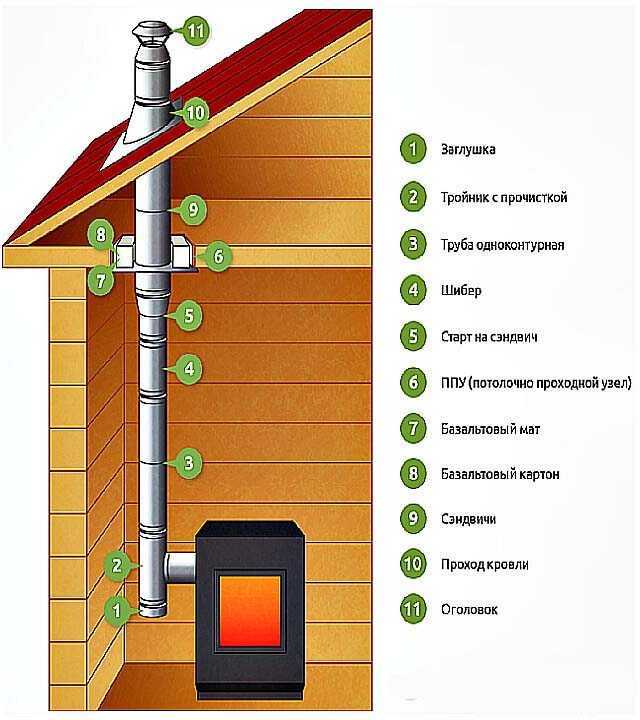

Монтаж дымохода в деревянном доме

В качестве материала советуем выбрать сэндвич:

Эта труба уже утеплена и имеет отличные характеристики:

• срок службы не менее 10 лет
• минимальное образование конденсата
• легкость сборки
• большой выбор модулей

Для монтажа понадобится: • труба в нужном количестве • тройник – для размещения ревизии и конденсатосборника • ревизия – для чистки труб • конденсатосборник • колено – для организации поворота • зонтик – надевается сверху на трубу от мусора и осадков • хомуты и растяжки – для крепления к стене

Дымоход в деревянном доме делается просто:

Выводить начинаем от котла. Первый отрезок трубы одевается на патрубок

Обратите внимание, что он должен быть одноконтурным до прохода через стену. Используйте тройник для стыка и закрепите конденсатосборник.
Затем готовим выводное отверстие — проход дымохода

Прорезаем в стене дыру таким диаметром, чтобы от трубы до стены осталось не менее 130 мм. Просовываем в отверстие трубу и изолируем минеральной ватой. Дополнительно нужно проложить огнеупорный кирпич или промазать асбестом. В отверстии труба должна быть цельной – никаких стыков. Следите, чтобы не задеть проводку или другие коммуникации. Если отопительное устройство требует наклона горизонтальной трубы – учтите этот фактор.
При выходе трубы из дома необходимо использовать колено, чтобы придать ему вертикальное направление. Дальше монтируйте дымоход вверх. Схема опоры на рисунке.
Фиксируйте дымоход к стене хомутами каждые 60 – 100 см. когда длина дымохода достигла нужной высоты, используйте растяжку, чтобы закрепить его над крышей.
Оденьте зонтик для защиты от осадков. Это предотвратит попадание влаги в трубу.

Как видим, деревянный дом и дымоход вполне совместимы. Если вы подобрали хороший материал, то затруднений возникнуть не должно.

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

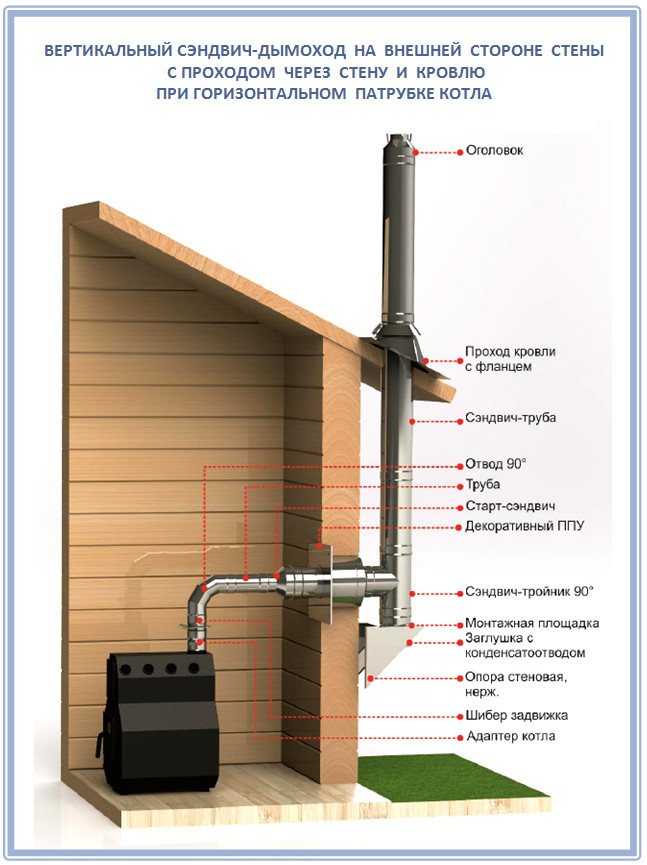

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

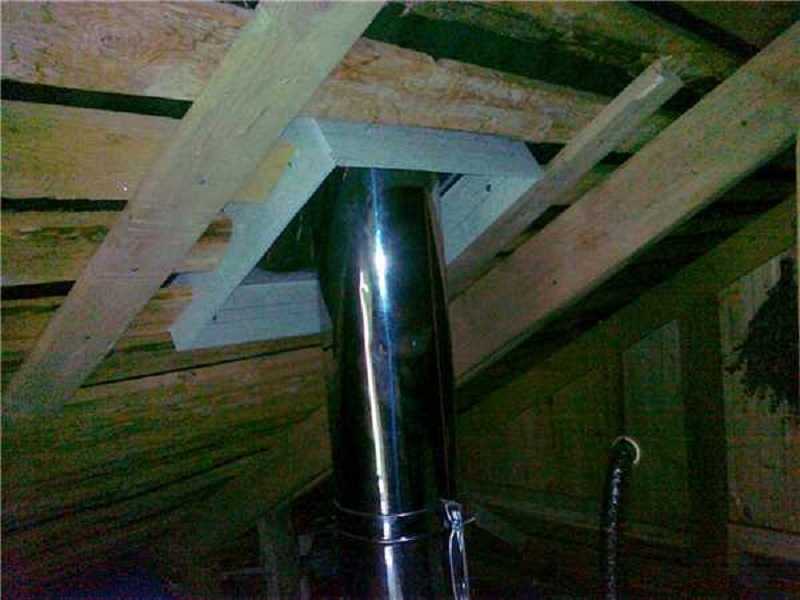

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

Схема норм размещения дымохода на крыше

• Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
• Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
• Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
• Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
• Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
• Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.
