Монтаж пленочного пола
Лучшие электрические теплые полы под ламинат
Теплолюкс двужильный кабель
Секция нагревательная двужильная ТЛОЭ марки «Теплолюкс» мощностью 800 Вт. В ее состав входит нагревательный кабель БНО. Нагревательные отдельные секции на выходе и входе имеют холодные концы с соединительными и концевыми муфтами крепления, расположенными на одной стороне, что очень удобно при монтажных работах. Фиксация секций теплого пола производится при помощи специальных монтажных лент.
- Простота раскладки.
- Удобство подключения к терморегулятору.
- Подача питания с одной стороны.
- Комфортность управления подогревом.
- Универсальность (подходит для укладки под ламинат, кафель, плитку и пр.).
- Широкая комплектация: гофрированная трубка защитная для термодатчика, нагревательная секция, лента монтажная, подробная инструкция по установке теплого пола, обучающий CD.
- Гарантия – 25 лет.
Nexans Millimat
Теплый пол Nexans Millimat чаще всего используется для нагрева существующего напольного покрытия. Тонкие листы с нагревательным двужильным кабелем оснащены высокотемпературной изоляцией из тефлона. Устройство представляет собой пластичную тонкую сетку из стекловолокна, в которую вплетен 2-х жильный кабель, размещенный в алюминиевой трубке. Все это зафиксировано при помощи клейкой основы. Каждая секция оснащена отдельным соединительным проводом из высококачественной меди, длина провода равна 2,5 метра. Управление настройками теплого пола производится при помощи терморегулятора. Мощность Millimat 150 – 1800 ватт/кв. м.
- Удобство монтажа, возможность укладки прямо под покрытие, установленное ранее.
- В продажу поступают комплекты, готовые к монтажу и быстрому подключению.
- Максимальная температура внешнего контура достигает +65°С.
- Длительная гарантия – не менее 20 лет.
- Многократное использование с другими напольными покрытиями.
Ensto
Нагревательные маты изготовлены в Эстонии. Теплый пол Ensto отлично подходят для помещений с различными показателями влажности. Данное оборудование совместимо с полами любого качества: бетон, кафель, камень, под напольные покрытия типа паркет, ламинат маты Ensto укладываются на идеально ровную стяжку. Каждая упаковка состоит из нагревательного мата, клейкой ленты алюминиевой, гофрированной трубки, предназначенной для температурного датчика.
- Обеспечение комфортного теплого пола.
- Адекватная стоимость.
- Легкость укладки.
- Простота эксплуатации.
- Долговечность пользования.
- Безопасность.
- Универсальность применения.
Veria Quickmat
Двужильный нагревательный элемент мат Veria Quickmat изготовлен в Польше. Секции теплого пола предназначены для установки под напольные покрытия. Мощность мата – 150 ватт на один метр квадратный, толщина – 3 мм. В состав элемента входит 2-х жильный экранированный кабель диаметром 2,5 мм, тефлоновая изоляция (наружная, внутренняя), рассчитанная на высокие температуры. Основа под кабель – сетка-самоклейка из синтетических материалов имеет выводы в виде холодных соединительных проводов. Каждая секция теплого пола рассчитана на максимальный нагрев до рабочей температуры +120 градусов.
- Удобная легкая укладка.
- Тонкий слой.
- Качественная изоляция проводов.
- Комфортное пребывание в помещении с таким обогревом пола.
- Надежность устройства.
- Длительный срок эксплуатации.
- Гарантия от производителя – 10 лет.
Hemstedt DH/150
Двухжильный теплый пол фирмы Hemstedt изготовлен в Германии. Нагревательные маты Hemstedt DH/150 толщиной 3,5 мм относятся к изделиям премиум класса. Конструкцией предусмотрены безмуфтовые соединения, изоляция кабельных жил из качественного тефлона. Управление программами теплого пола осуществляется при помощи специального теплорегулятора iReg T8.
- Тонкий нагревательный элемент.
- Высокая эффективность нагрева.
- Возможность установки без поднятия уровня пола.
- Отсутствие необходимости в обустройстве добавочной теплоизоляции.
- Терморегулятор с сенсорным экраном.
- Светодиодная подсветка, диагностика системы.
- Надежная защита от случайного вмешательства детей.
- Гарантия – не менее 20 лет.
Виды электрических полов
Электрические теплые полы по типу используемого нагревательного элемента делятся на:
- Инфракрасный.
- Кабельный.
Кабельные
Кабельные теплые полы могут быть представлены в виде:
- Нагревательного кабеля.
- Нагревательного мата.
Нагревательный кабель
Резистивный кабель нагревается за счет преобразования электрической энергии в тепловую. Электрический ток проходит по замкнутой цепи кабеля и согласно закону Джоуля сопротивление электрическому току вызывает нагрев кабеля.
Резистивный кабель нагревается независимо от температуры окружающей среды, в результате чего способен обогревать окружающую среду с постоянной мощностью.
Мощность кабеля регулируется электрическим термостатом.
Выбор резистивного кабеля осуществляется в результате теплотехнического расчета.
Расчет мощности кабеля производится на один погонный метр.
Резистивный кабель подразделяется на одножильный и двужильный. Одножильный кабель состоит из одной токоведущей жилы, двужильный – из двух токоведущих жил в одной изолирующей оболочке.
Саморегулирующийся кабель представляет собой две токоведущие жилы, заключенные в полимерную матрицу, сопротивление которой изменяется в зависимости от температуры.
При увеличении температуры матрица расширяется и число токопроводящих связей уменьшается. Это уменьшает ток, проходящий через кабель, и, соответственно, нагрев кабеля.
Саморегулирующийся кабель обладает способностью локального регулирования, при которой температура кабеля будет постоянной по всей длине кабеля.
Конструкция кабеля позволяет разрезать его на отрезки разной длины.
Подключение нагревательного кабеля к терморегулятору производится обычным электромонтажным проводом. Это предотвращает отвод тепла в терморегулятор.
Одножильный кабель подключается к терморегулятору обоими концами, в результате чего один питающий провод получается коротким, а второй длинным.
Двухжильный кабель подключается к терморегулятору одним концом кабеля.
Термомат
Нагревательные или термоматы представляют собой кабельную систему, в которой резистивный кабель уложен на монтажную подложку с определенным шагом и закреплен на ней.
Монтажная подложка в виде сетки из стекловолокна применяется для монтажа на плиточный клей под плитку мокрым способом, а в виде алюминиевой фольги – под другие виды напольных покрытий сухим способом.
Нагревательные маты упрощают монтаж электрического теплого пола.
Нагревательные маты являются готовым изделием, выпускаются для обогрева 1 кв.м. площади, их применение не требует теплового расчета.
Удельная мощность нагревательного мата составляет 140-160 Вт/м2
Стандартная ширина нагревательного мата составляет 50 см.
Например, при укладке на готовую стяжку под плитку возможен монтаж на плиточный клей слоем 5 мм, что позволяет не уменьшать высоту помещения.
Инфракрасные
Инфракрасный теплый пол представляет собой пленку с медными или серебряными токопроводящими полосами, между которыми расположены карбоновые стержни.
Карбоновые стержни излучают инфракрасные длинные волны длиной 5 — 20 мкм.
Инфракрасные теплые полы могут быть представлены в виде:
- Пленочного элемента.
- Нагревательных стержней.
Пленочные элементы

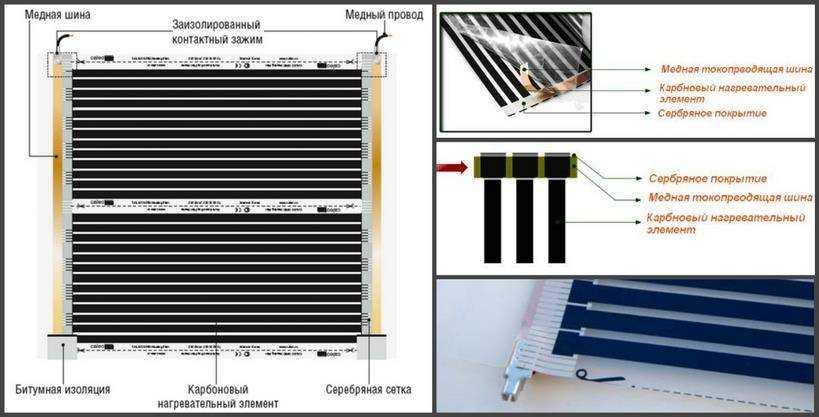

Пленочный инфракрасный пол представляет собой рулонный материал.
В двухслойную полипропиленовую пленку запаивается паста, содержащая карбон.
Пластиковая оболочка устойчива к температурным воздействиям.
Пленочный пол не пересушивает воздух, имеет малую толщину.
Пленочный пол допускается укладывать во влажных помещениях, а также под открытым воздухом.
Мощность пленочного пола составляет 150-220 Вт/кв.м.
Среднее потребление электроэнергии в сутки составляет 40-60 кВт/кв.м.
Максимальная температура на поверхности пленочного пола составляет 50 градусов Цельсия.
Толщина пленочного пола 0,31 – 0,38 мм.
Инфракрасный пленочный пол имеет относительно высокую стоимость.
Ширина элемента составляет 0,5 или 1,0 м. Длина элемента составляет до 15 м.
Карбоновые стержни
Стержневые теплые полы представляют собой маты, на которых на расстоянии 9-10 см друг от друга закреплены карбоновые стержни.
Секции стержневого пола подключаются по параллельной схеме независимо друг от друга.
Стержневые полы применяются для всех типов напольных покрытий. Под стержневые полы не требуется укладка подложки.
Потребляемая мощность составляет 140 Вт/кв.м.
Стержни нагреваются до 60 градусов.
Ширина элемента составляет 0,83 м. Длина элемента до 25 м.
Видео
https://youtube.com/watch?v=KXwF6a4FP1M
https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/
http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-iz-plyonki-kak-ulozhit-elektricheskij-plyonochnyj-tyoplyj-pol-svoimi-rukami.html
http://sdelai-pol.ru/montazh-infrakrasnogo-teplogo-pola
Теплый пол под ламинат на деревянный пол: виды и особенности
Материалы и инструменты
Как работают инфракрасные теплые полы, и каковы их основные плюсы
Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.
По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.
Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.
Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.
Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.
Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.
Среди преимуществ пленочных теплых полов можно назвать:
Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции
Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах. Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности
Это особенно актуально, если был произведен монтаж теплого пола под ламинат
Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината. В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки. Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия. Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей. Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.
Порядок действий
Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:
Расчеты
Перед началом работ необходимо все правильно рассчитать
Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.
Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.
Установка терморегулятора
Монтаж терморегулятора
Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.
Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.
Подготовка чернового пола
Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

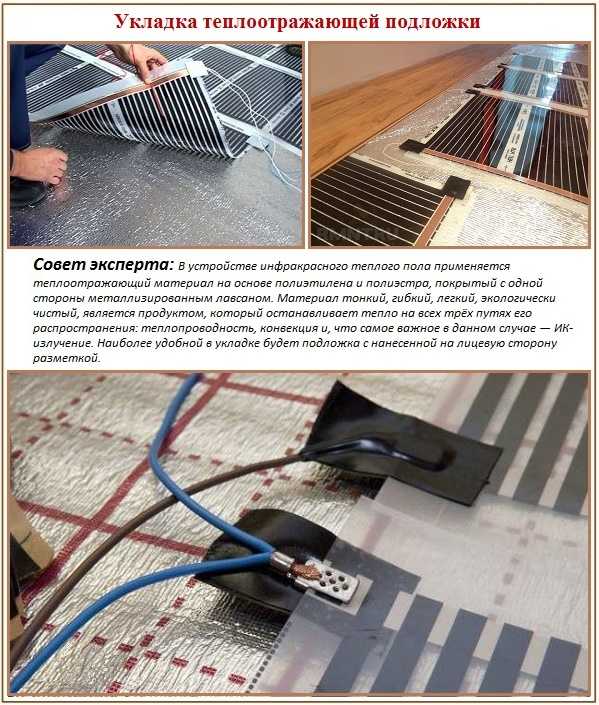

Укладка теплоизоляции
Особенности укладки теплоизоляции
Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.
Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

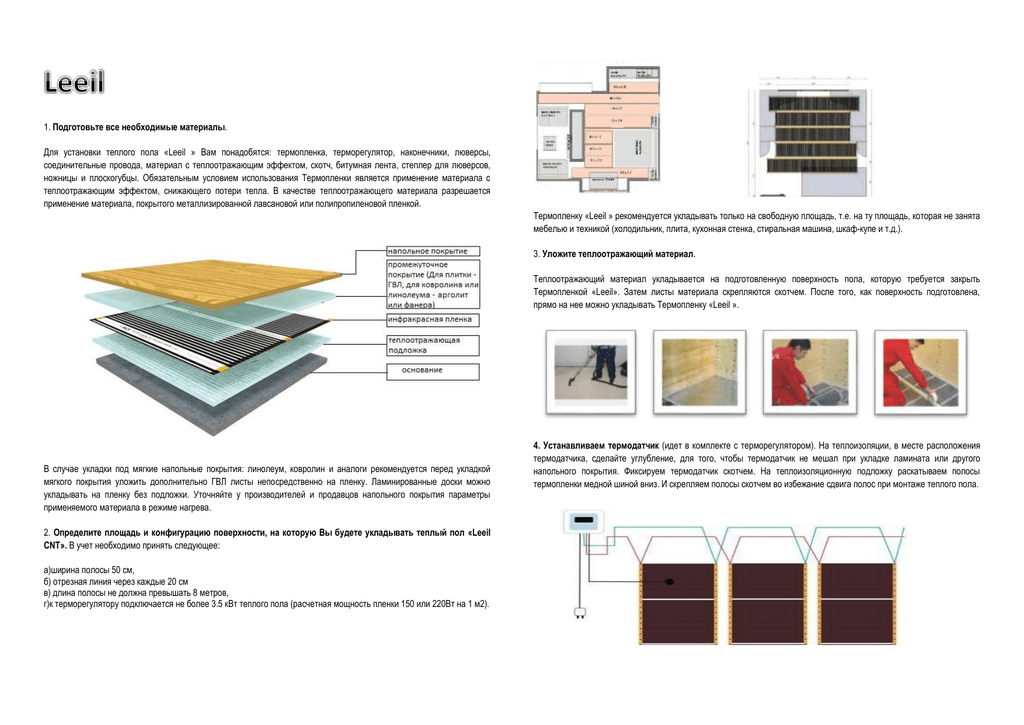

Монтаж пленочного полотна
Можно приступать к укладке пленочного полотна

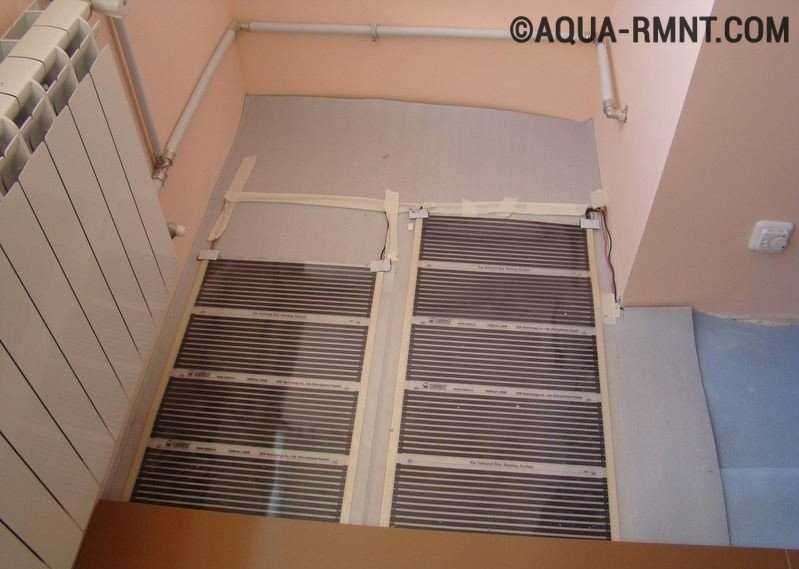

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.
Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.
Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.
Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.
Укладка напольного покрытия
Укладка напольного покрытия
После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).
Последовательность действий при установке
Все процедуры достаточно просты и происходят в такой последовательности.
Этап 1. Покупка всего необходимого
Для работы потребуются следующие комплектующие:
- полиэстеровая пленка;
- посеребренная медная проволока;
- терморегулятор;
- термодатчики;
- теплоотражающая подложка;
- вкладыш между полом и пленкой (зависит от напольного покрытия).
Теперь несколько слов об этом покрытии. Как отмечалось ранее, карбоновая пленка подходит под любой отделочный материал, это практически не влияет на комплект системы. Вместе с тем для подложки под каждое покрытие требуется соответствующий материал.
- Для деревянного пола нагревательная пленка покрывается полиэтиленовой.
- Для плитки все так же, вот только полиэтиленовая пленка дополнительно покрывается малярной сеткой. Для фиксации используются дюбеля, а при укладке применяется специальный клеящий раствор для теплого пола.
- При мягком напольном покрытии пол защищается твердой подложкой – фанерой, ДСП и т. д.
Этап 2. Подготовка поверхности
Шаг 1. ИК пол крайне требователен к покрытию, на которое его устанавливают, поэтому вначале основание очищается от грязи и пыли. Для этого можно воспользоваться пылесосом.
Шаг 2. Затем поверхность проверяется горизонтальным уровнем и если «разность» превышает 3 мм, то проводится выравнивание и повторная очистка.
Шаг 3. По окончании очистки монтируется гидроизоляционный слой для защиты пола от влаги.
Шаг 4. Поверх гидроизоляции устанавливается утеплитель. Это предотвратит теплопотери от лучей, уходящих вниз, и, как следствие, снизит количество расходуемой электроэнергии. Не стоит верить «специалистам», утверждающим, что это лишнее.
В качестве утеплителя можно использовать любой из существующих вариантов, но под керамическую плитку нужно укладывать исключительно техническую пробку. Утеплитель укладывается металлизированной поверхностью вверх, выравнивается, а стыки заделываются монтажным скотчем.
Этап 3. Схема будущего пола
Шаг 1. Перед началом монтажа нужно определиться с месторасположением терморегулятора – в идеале он должен находиться в 15 см от поверхности пола.
Шаг 2. Далее составляется схема монтажа нагревательной пленки. В процессе следует учитывать ряд нюансов:
- систему нельзя устанавливать под бытовыми приборами и габаритной мебелью;
- первую полосу следует уложить на расстоянии в 10-40 см от стены;
- если пленочный пол будет единственным источником тепла, то нужно сделать так, чтобы он занимал минимум ¾ всего помещения;
- если же он – лишь вспомогательная система, то достаточно будет ½.
Этап 4. Установка и финальное подключение
Шаг 1. Согласно составленной на предыдущем этапе схеме поверх утеплителя укладывается нагревательная полиэстеровая пленка. При необходимости материал обрезается по размеченным линиям.
Шаг 2. Пленку нужно укладывать так, чтобы медные поверхности контактов были направлены вниз. Двигаться при этом нужно в сторону стены, на которой установлен терморегулятор.

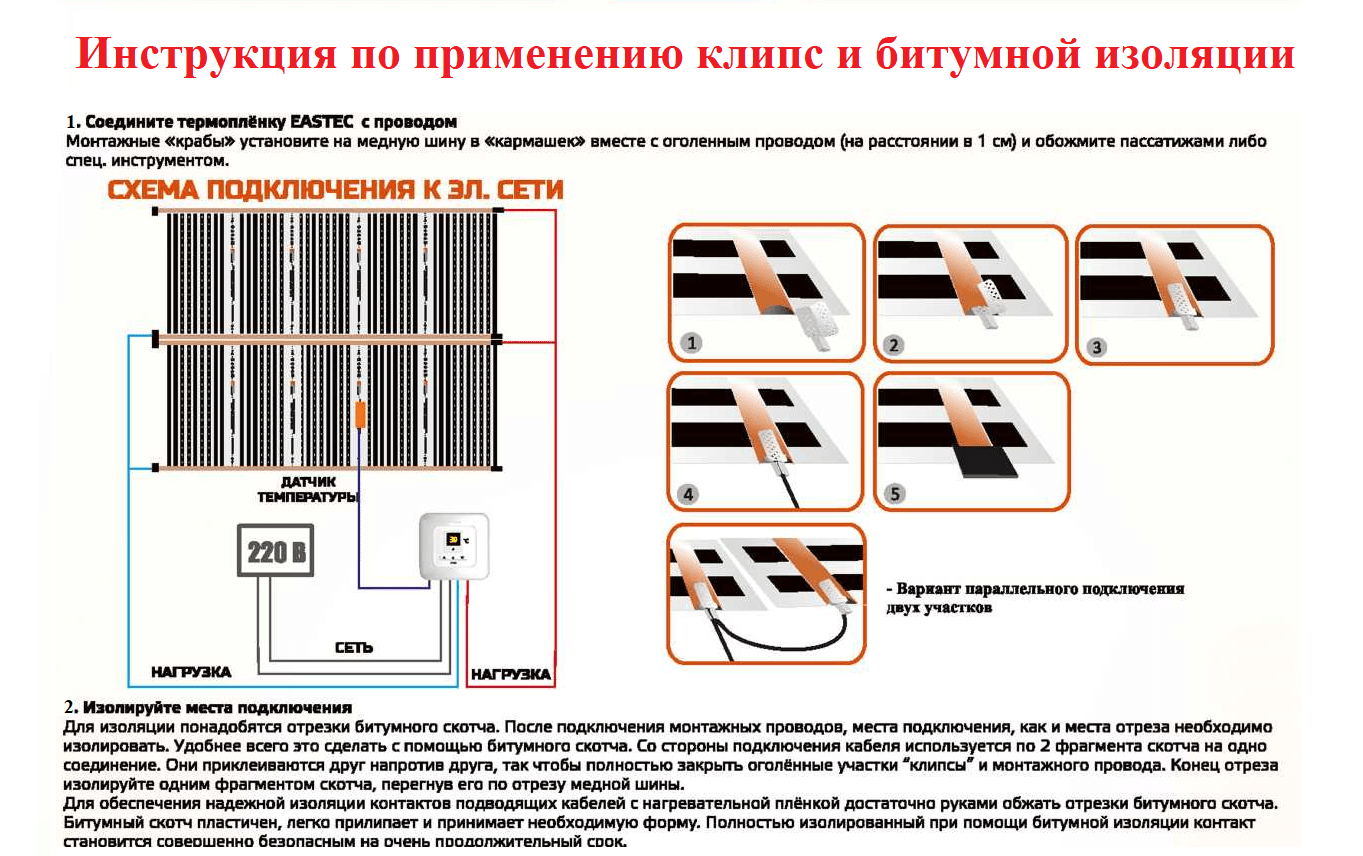

Шаг 3. К краю каждой медной полоски подключаются зажимные контакты, после чего подсоединяются кабели.
Следует помнить, что чем больше длина полотнища нагревательной пленки, тем меньше будет контактов. Но максимальная длина при этом не должна превышать восемь метров.
Шаг 4. Некоторую часть зажимных контактов нужно разместить на поверхности, через которую будет пропускаться ток, остальные же – в самой пленке.
Шаг 5. Далее к нижней части покрытия подключается предварительно изолированный температурный датчик.
Шаг 6. По окончании укладки, подключения всех кабелей и зажимных контактов устанавливается терморегулятор. Рекомендуется, чтобы это устройство устанавливалось стационарно, но при желании его можно подключить как рядовой электроприбор – с помощью розетки.
Шаг 7. В конце конструкция подсоединяется к электрической сети.
Этап 5. Пробный запуск системы
До начала укладки финишного покрытия следует протестировать работу пленочного пола. Если все было сделано правильно, то пленка будет прогреваться равномерно, соединения контактов не будут искриться или перегреваться. После успешного тестирования инфракрасный пол накрывается еще одним слоем полиэтиленовой пленки, далее можно приступать к укладке отделочного покрытия.
| Характеристики теплого пленочного пола | Значение |
|---|---|
| Мощность | от 0 до 220 Вт/кв.м |
| Ширина покрытия | 500 мм (110 Вт./м.п.); 600мм (134Вт/м.п.); 800 мм (180 Вт./м.п.) и 1000 мм (220 Вт/м.п.),500мм (200Вт/м.п.)-для ИК-сауны |
| Максимальная температура на поверхности плёнки | 60°С |
| КПД | на 10-15% выше КПД нагревателей металлической группы |
Порядок монтажных работ

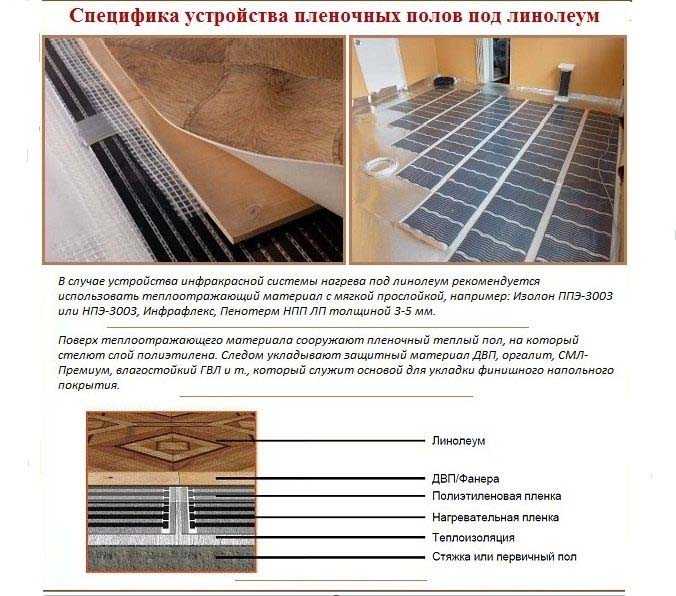

Итак, к Вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:
Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты.Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал.
Лучше всего использовать экструдированный пенополистирол.Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом, который одновременно является и теплоизолирующим и теплоотражающим слоем.
Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем). Осуществите монтаж инфракрасного теплого пола под линолеум.
Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал
Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы.
Об остальных требованиях к укладке пленочного теплого поламожете узнать в соответствующей статье!

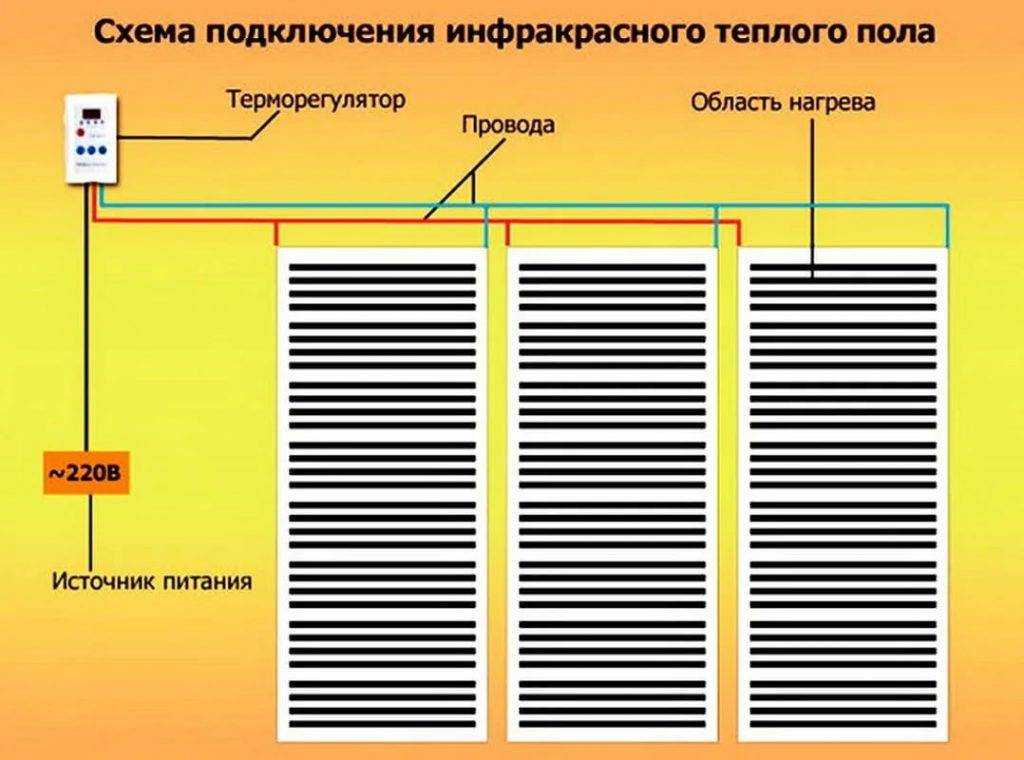

Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.
На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня.
Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.
Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!
Также рекомендуем просмотреть пошаговую видео инструкцию по монтажу инфракрасной пленки, в которой более подробно рассмотрены все этапы работ:
Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!
Монтаж инфракрасного пола
Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве.
Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.
