Как уложить теплые полы пленочного типа своими руками

Как все работает

Саму технологию греющего пола едва ли можно считать новой. Долгое время применялись водяные и электрические системы теплого пола. В первом варианте для нагрева использовался электрокабель, установленном под полом, во втором – движущийся под отделочным покрытием теплоноситель (обычно вода).

Оба варианта имеют свои недостатки и трудности в установке, чего нельзя сказать о современном пленочном поле. Он отличается тем, что обогревает помещение посредством инфракрасных лучей, благодаря чему предметы нагреваются и распространяют тепло в воздухе.

Работает система следующим образом: по медным кабелям с серебряным напылением (оно предотвращает подгорание) подается напряжение, а упомянутая паста преобразует его в ИК излучение. Характерно, что подключение такой конструкции осуществляется исключительно через терморегулятор.

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

• простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;

• высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;

• высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

К минусам этого способа обогрева относятся:

• сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
• из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
• поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Технология укладки ламината

Вот вы установили плёночный тёплый пол под ламинат, теперь можно приступить к монтажу и самого ламината.

Происходит это по следующей технологии:

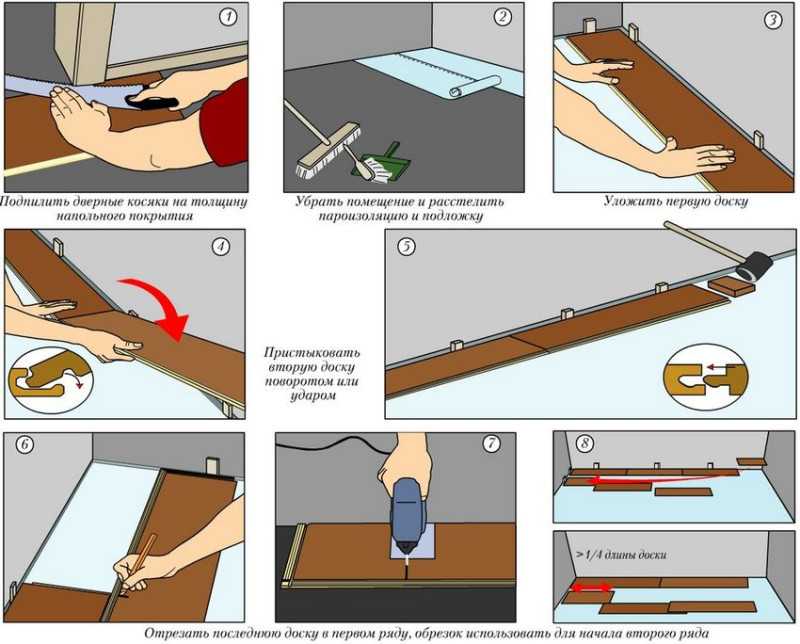

1. Установка первого ряда. Начинаем с целых реек, которые укладывается торцами друг к другу в соответствующий паз.
2. Укладка отступа от стен с помощью клиньев. Самым оптимальным отступом будет один сантиметр. Он необходим для того чтобы динамика расширения и сжатия во время смены температуры не привела к дефектам поверхности и не образовывались никакие трещины, смещения и прочее.
3. Первая подрезка последней рейки. Для этого используем ножовку по дереву с мелким зубцом или электрический лобзик, с помощью которого работать будет гораздо проще и быстрее.
4. Оставшийся отрезок будет служить начало второго ряда, после чего продолжаем укладку целыми полосами.
5. Каждую реку необходимо пристукивать к предыдущей с помощью киянки.
6. Для фиксации ламината устанавливаем по периметру плинтус, на специальные пластиковые замки.

Пошаговая технология укладки ламината своими руками

Если вы хотите, чтобы плёночный тёплый пол своими руками будет установлен более качественно, его можно приклеивать на краях. Так в процессе монтажа существенно снизится риск что плёнка сместиться, и вся система испортится или будет работать неправильно.

Подготовительные работы

На первоначальном этапе следует осуществить правильный выбор теплого пола. Приобретая изделия, необходимо удостовериться в наличии сертификатов, которые подтверждают максимальную электробезопасность и отсутствие самопроизвольной возгораемости.

Рекомендуется покупать полимерную термопленку у производителей, которые уже давно зарекомендовали себя на рынке электрических теплых полов. Наилучшими изделиями могут похвастаться такие изготовители инфракрасного пола:

• Caleo;
• Ecofilm;
• Xica;
• Rexva.

Прежде, чем приступить к такому процессу, как уложить теплый инфракрасный пол, замеряется площадь покрытия. Он укладывается только в местах, где нет мебели и бытовых приборов. От занимаемой площади будет зависеть и мощность инфракрасного пола. Если пленка будет размещаться на площади до 20 м², то ее мощность должна составлять 220 Вт/м². При отоплении большей площади, мощность пленки может быть немного меньше.

Электрический провод, предназначенный для соединения пленочных матов, должен иметь сечение 1,5-2,5 мм. Наиболее оптимальный вариант – медный многожильный кабель. Ведь нагревательные элементы, с которыми соединяются провода, также сделаны из меди.

Инфракрасный теплый пол предъявляет повышенную требовательность к поверхности, на которую он укладывается. Основание должно быть идеально ровным и чистым. Перепад высот не должен превышать 3 мм. При необходимости проводится выравнивание поверхности и тщательная ее очистка пылесосом.

Перед монтажом инфракрасного теплого пола следует определить место размещения терморегулятора. Обычно его располагают на уровне 15-20 см от пола. Затем:

• в стене делается отверстие;
• к нему от пола пробивается вертикальная штроба;
• отключается подача электроэнергии в комнату;
• к отверстию проводится проводка от электрической сети;
• все очищается от кусков стены и пыли.

На следующем этапе осуществляется составление схемы укладки пленочного обогрева. Укладка первого ряда проводится на расстоянии 0,1-0,4 м от стены. Если инфракрасный пол будет выступать в качестве единственного источника тепла, то пленкой необходимо покрыть 70-75 % территории обогреваемого помещения. При использовании его в качестве дополнительного обогрева достаточно будет покрытия 35-40 % площади комнаты.

Последней стадией подготовительных работ является устройство гидроизоляционного и теплоизоляционного слоев. Гидроизоляционным материалом может быть как специальная, так и полиэтиленовая пленка. Толщина гидроизоляции должна превышать 50 мкм. Именно такой слой предотвратит появление влаги на нагревательных элементах теплого пола.

В качестве утеплителя используются:

• техническая пробка (при последующей укладке керамической плитки);
• материал с металлизированной стороной (для остальных напольных покрытий).

Оптимальная толщина теплоизоляционного материала составляет 3-5 мм. Крепление утеплителя происходит с использованием монтажного скотча. Сразу вырезаются отверстия под электрический кабель.

Инфракрасный теплый пол: плюсы и минусы

Обогрев с помощью ИК пленки имеет множество преимуществ, перед другими видами подобного отопления. Рассмотрим основные достоинства такой нагревательной конструкции:

• такая система не может выйти из строя одновременно, так как подключается параллельным способом;
• возможность установки на любой тип поверхности – как горизонтальный, так и вертикальный, а также на элементы, которые располагаются под наклоном;

Пленка не содержит в составе опасных для здоровья человека компонентов, не производит неприятных запахов и ядовитых испарений

конструктивные особенности ИК пола позволяют достигать равномерного прогрева помещения

Особенно это важно в том случае, если в качестве напольного покрытия используется ламинат;
еще один плюс такой системы – простота монтажа;
возможность разборки в случае необходимости;
такая пленка подходит для монтажа в помещениях, в которых уровень влажности превышает допустимые параметры;
совместимость с разными вариантами напольного покрытия;
установка такой системы допускается не только в закрытых помещениях, но и в открытых условиях (например, на веранде);
высокий коэффициент теплоотдачи, который доходит до 97%;
эффективность пленочного ИК пола примерно на 30% выше, чем у других систем подогрева, устанавливаемых в пол. Цены пленочных теплых полов полностью соответствуют их эффективности.

Однако такая конструкция имеет и некоторые недостатки, среди которых особенно выделяют:

необходимость соблюдения четких правил при подключении;

В отличие от других отопительных систем, инфракрасные полы воздействуют непосредственно на поверхности нагреваемых предметов и совершенно не осушают воздух в помещении

• высокая инертность, из-за которой подогрев и охлаждение происходят очень быстро;
• слабая резистентность к механическим воздействиям в сравнении с трубчатой конструкцией, использующей в качестве теплоносителя воду.

Пленочная система, как правило, не подходит для установки в качестве основного отопления. Рекомендуется использовать инфракрасную конструкцию для организации дополнительного обогрева.

Что такое ИК теплый пол?

Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.

Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.

Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади

Принцип действия ИК обогрева

ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.

В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли

Причем пол постоянно будет теплым благодаря пленке или системе стержней, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.

Действительной пользе и мнимому вреду инфракрасного излучения посвящена статья, которую мы советуем почитать посетителям сайта.

Разновидности карбоновых систем

Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.

Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки

По способу укладки ИК теплые полы монтируют:

1. мокрым способом;
2. сухим.

Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.

При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия

По внешнему виду инфракрасные полы бывают:

• пленочные;
• стержневые.

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.

По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки

По способу нанесения нагревательного элементов на поверхность различают такие пленки:

• сплошные;
• полосатые;
• в виде пчелиных сот;
• с перфорацией.

Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.

Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности

Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.

Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.

Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.

Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации

ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью, никогда не перегреются.

Принцип работы ИК-полов и вспомогательное оборудование

Температурный контроль ведет датчик, располагающийся в толще полов.

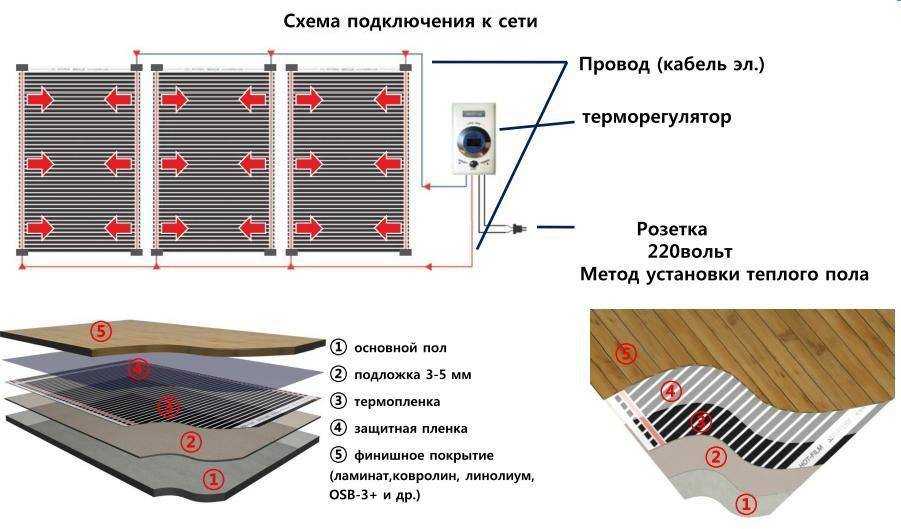

Смонтировать инфракрасный пленочный теплый пол можно самостоятельно, без помощи специалистов. Для этого понадобятся соответствующее количество пленки, термостат и соединительные провода. Схема подключения пленочного теплого пола проста – отдельные участки соединяются между собой параллельно (не последовательно), после чего подключаются через термостат к электросети.

Пленочные теплые полы очень тонкие – их толщина в большинстве случаев не превышает 1 мм. А вот ширина варьируется от 50 до 100 см. Пленка поставляется в длинных рулонах, причем она легко разрезается на отдельные участки определенной длины. Но резать наобум нельзя – только по линиям отреза, иначе будет нарушена ее работоспособность. Кроме того, на этих линиях располагаются контактные площадки для подключения к электрической сети.

Общий принцип монтажа пленочных полов следующий:

• Укладываем на черновые полы слой теплоизоляции;
• Монтируем датчик температуры;
• Раскладываем пленку согласно заранее нарисованной схеме;
• Выполняем электрические подключения.

Завершающий этап – тестирование. Положительным результатом станет равномерный прогрев напольного покрытия на всех участках, под которыми прокладывается пленка.

Монтаж пленочных теплых полов своими руками

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН – пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции.

Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов.

Обратите внимание

Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова.

Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов.

Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер.

Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос.

Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем.

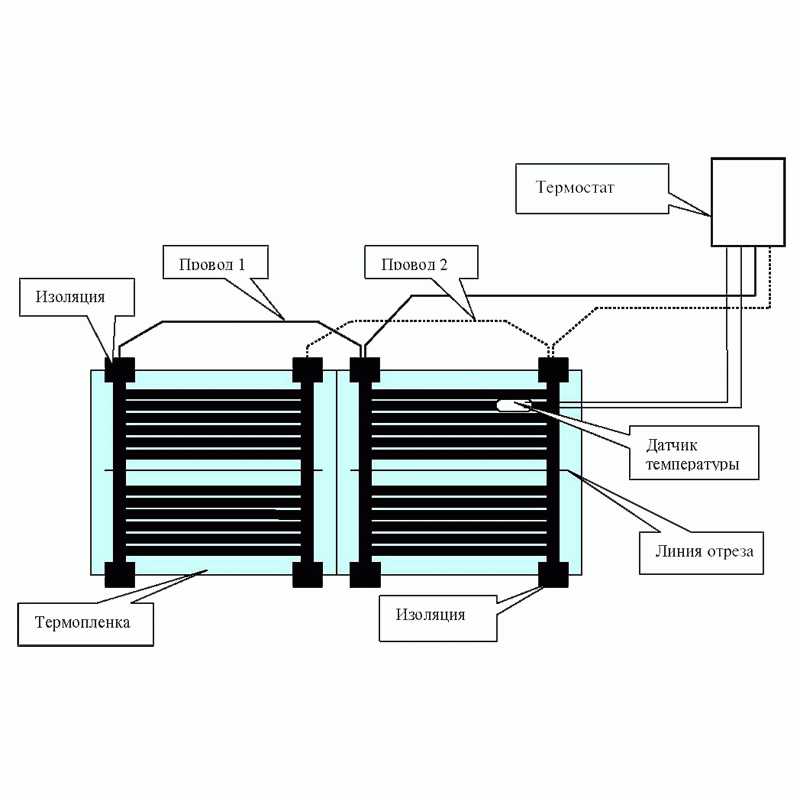

Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины.

Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами. Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола.

Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем.

Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу.

Делать это надо осторожно, не повредив пленочные полы.

Как укладывать пленочный теплый пол

1. Подключение пленочного теплого пола к электрической сети выполняется проводом, сечение, материал и изоляция которого указывается в паспорте изготовителя. Кабель требуемого типа прокладывается от электрощитовой (где подключается к отдельному «автомату») до места установки терморегулятора.
2. В том случае, если инфракрасная система монтируется в помещении ванной, в обязательном порядке заземляется армирующая сетка под стяжкой. Заземление подключается к терморегулятору медным проводом. Обязательно в щитовой устанавливают УЗО (ток срабатывания – не более 30 мА).

3. Термопленку укладывают поверх стяжки, поверхность которой должна быть ровной. Контакты пленки ориентируют в сторону терморегулятора. Рулоны раскатывают вдоль длинной стены комнаты для уменьшения количества соединительных проводов.

4. Пленку фиксируют за специальные ушки или скотчем к основанию, чтобы исключить ее подвижку при укладке напольного покрытия.
5. Все контакты термопленки соединяются с помощью пайки или с помощью заклепок к медной полосе. Впоследствии контакты изолируются.
6. Поверх пленочного теплого пола настилают полиэтиленовую пленку толщиной не менее 0,5 мкм. Соседние полосы укладывают с нахлестом и соединяют скотчем.
7. Там, где провод пересекает линию стыковки соседних плит перекрытия, его защищают отрезком гофрированной трубы. Это обеспечит целостность кабеля при тепловом расширении бетона.
8. Для встраиваемого регулятора в стене с помощью перфоратора и коронки высверливается не сквозное отверстие от которого до пола прорезается штроба. В штробу замуровывается гофра, по которой к регулятору прокладывают кабель питания и кабель от термодатчика. Все должно быть устроено таким образом, чтобы термодатчик можно было заменить в случае повреждения.
9. Провода от термодатчика и автоматического выключателя в щитовой подсоединяются к клеммам, указанным в инструкции по эксплуатации.

Предлагаем ознакомиться с видео «монтаж теплого пленочного пола»:

Материалы для укладки

В базовый комплект пленочного ИК пола входят:

• термодатчики;
• терморегулятор;
• зажимы или клипсы;
• электрические провода.

В качестве дополнительных материалов необходимо иметь:

Нагревательную пленку. Нужно подбирать материал в зависимости от длины и ширины. Производители предлагают три основных размера ширины — 50 см, 80 см, 100 см. Наибольшая длина отрезка — 8 м. Пленку можно приобрести в нужном количестве, она отлично режется. Главное, чтоб количество погонных метров соответствовало утепляемой площади.
Теплоотражающую подложку. Лучше всего, на лавсановой основе, пенотерм, техническая пробка, НПП ЛП. Количество рассчитать по всей площади, чтобы исключить любые неровности. Материал одновременно может выполнять функции подложки под ламинат. В многоквартирном доме на верхних этажах можно взять утеплительный материал тонкого слоя. Для частного дома или первого этажа нужна прослойка потолще. Это необходимо для экономии электроэнергии. Фольгу брать нельзя!
Терморегулятор. Этот элемент должен быть отдельным на каждую комнату.
Комплект электропроводки. Длина проводов должна соответствовать размещению всех элементов питания — терморегуляторов, термопленки, источников электроэнергии.
Кабель для подключения к сети

Здесь важно учесть значение сопротивления.
Сетку, полиэтиленовую пленку.
Скотч строительный.
Дюбеля.
Изоляцию и специальные контактные зажимы. Количество зажимов нужно взять в точном соответствии с числом кусков нагревательной пленки.
Датчик температуры

Его параметры зависят от количества терморегуляторов.
Листы фанеры. Нужны при установке системы под паркет, ковролин, линолеум.
Листы ГВЛ или стекломагнезитовые. Используются при установке системы под плитку.

На строительном рынке можно найти большой выбор материалов для монтажа ИК теплого пола.

Терморегуляторы

Монтаж теплого пола разрешено проводить только с использованием терморегулятора, идущего в комплекте или специально приобретенного для данных целей.

Существует много разновидностей терморегуляторов — механические, с электронным дисплеем, умные сенсорные модели. Любой элемент предназначен для поддержания заданной температуры на одном уровне. При выборе устройства следует учитывать несколько факторов.

Основной — мощность регулятора. Если требуется обогрев большого помещения, понадобится установить два и больше регуляторов.

Второй фактор — вид прибора:

1. Механический относится к наиболее простому типу. Используется для небольших помещений — санузлов, балконов, подсобных комнат. Он не имеет возможности точной настройки температуры. Регулировка производится с помощью колесика и клавиши.
2. Электронный уже оборудован кнопочным управлением и дисплеем. Подходит для использования для любого типа теплого пола — инфракрасного и электрического. Позволит выставит температуру более точно, немного экономит затраты на электроэнергию. Рекомендован для небольших помещений без разделения на зоны.
3. Программируемый относится к цифровым приборам с инфракрасным датчиком температуры. Экономит до 70% электропотребления. Процесс регулировки происходит с помощью сенсорного дисплея. Особенность модели — возможность установки четырех временных режимов. Есть системы с встроенным недельным программатором, контролирующим температуру нагрева на 7 дней.

В современном строительстве программируемый регулятор считается наиболее оптимальным вариантом.

Техника безопасности при проведении работ

Плюсы и минусы пленочного пола

Сначала о приятном. Достоинства этой системы обогрева многообразны, перечислим лишь некоторые из них:

Низкая цена. В самом деле, такой материал стоит относительно недорого. В зависимости от производителя и материала изготовления, стоимость за 1 кв.м составит от 350 до 1300 рублей. Для сравнения, материал и монтаж теплого водяного пола обойдется в два-три раза дороже.

Низкое потребление электричества. Самый мощный пленочный пол потребляет около 200 Вт на каждый квадратный метр площади. В среднем, это значение ниже: 150 Вт на м2. Если сравнить с «прожорливостью» кабельного пола (180-220 Вт) – выгода очевидна. Про классический водяной пол можно и не говорить: расход газа на подогрев воды, плюс потребление электроэнергии циркуляционным насосом – получается приличная сумма.

Читайте такте: Самый экономичный из всех — Теплый водной пол!

Простота монтажа. Зная основные правила, уложить пол с подогревом сможет практически любой хозяин.

Полезные свойства. Да, это не миф и не чудо. Пленочный пол ионизирует воздух, убивает неприятные запахи, создает благоприятный микроклимат в любом помещении.

Как видно, положительных качеств настолько много, что хочется сию минуту бежать за покупкой. Однако было бы нечестно умолчать о недостатках этих систем. Итак, что же «неудобного» в теплом пленочном полу?

Мебель ставить сверху нельзя. Это актуально для биметаллического материала, углеродный пленочный теплый пол не столь требователен. Минус очевиден: если в комнате планируется возможность перестановки, то трудно угадать, на какой участок пола можно стелить пленку, а на какой нельзя.

Нужна ровная поверхность. То есть, потребуются дополнительные затраты на выравнивание поверхности. Представьте ситуацию, когда пленка лежит на неровности и продавливается покрытием. Пробивается изоляция, происходит короткое замыкание. Как результат – возгорание. Крайне неприятная штука.

Некоторые работы нельзя выполнить самостоятельно. Вы можете подготовить поверхность, постелить пленочный пол, даже подключить к нему кабель питания. Но вот установку терморегулятора, УЗО и контроль качества может выполнить только квалифицированный электрик.

Разобравшись с достоинствами и недостатками, можно рассмотреть, под какое покрытие можно стелить пленочный теплый пол.

Устройство

Классическая инфракрасная пленка состоит из пяти слоев. В середине располагается нагревательный элемент, состоящий из углепластика и шин. Он окружен двумя слоями нетканого материла. Внешние поверхности устанавливаемой на теплый пол пленки сделаны из высокопрочного полимерного материала. Для декоративных напольных покрытий выпускают также биметаллические изделия, в которых роль нагревательного элемента исполняют сплавы меди и алюминия с разными добавками.

Подключение пленочного теплого пола своими руками проводится по одной схеме, независимо от вида материала. Инфракрасные лучи не несут никакой опасности здоровью людей и домашних животных. Распространяясь по помещению, они греют не воздух, а объекты, что более эффективно. При этом показатели влажности остаются неизменными. Перед тем как подключить пленочный теплый пол своими руками, следует произвести ряд расчетов, чтобы определить необходимое количество материала.

Изделия выпускаются в рулонах, длина которых может достигать полусотни метров. Толщина составляет 0,22-0,4 мм, ширина от 50 см до 1 м. Если схема подключения пленочного теплого пола предусматривает использование его в качестве основного отопления, зона охвата должна составить от 75% от всей площади. Впрочем, такое подключение влечет за собой значительные расходы электроэнергии, кроме того, может оказаться невыполнимым ввиду запрета органов надзора.

Комплектация

Установка пленочного теплого пола требует наличия следующих элементов:

• материала, генерирующего ИК лучи;
• терморегулятора;
• датчика температуры с проводом;
• коммутационных кабелей;
• изоляционного материала.

Виды

В зависимости от расположения нагревательных элементов выделяют следующие разновидности ИК теплого пола:

Пленочный

Инфракрасный пленочный теплый пол – сверхтонкая, не более 0.4 мм, полимерную пленка, излучающая инфракрасные лучи. Нагревательным элементом являются черные графитовые полосы, на которые по медно-серебряным проводникам подается напряжение 220 Вольт переменного тока. Полосы запаяны в прозрачную пленку из полиэстера. Теплопроводность графита намного выше, чем у аналогов, которые используются в системах обогрева, а электромагнитное излучение в 10 раз меньше. Это свойство позволяет достигать большей эффективности и теплоотдачи, при меньшем потреблении энергии.

Преимущества и недостатки ИК пленочного пола:

• Материал имеет минимальную толщину. Это не только существенно упрощает монтаж, но и позволяет практически не уменьшать высоту комнаты при укладке такого нагревающего слоя;
• Воздух не пересушивается даже при постоянной работе нагревателей;
• Система достаточно надежная, безопасная. Риски поломок сводятся к минимуму благодаря параллельному соединению всех элементов;
• Пленка отличается повышенной прочностью, она практически не деформируется;
• Для упрощения монтажа применяется специальная сетка из микроволокна;
• Монтаж пленочных полов простой, занимает минимум времени.

• Высокая стоимость;
• Небольшую толщину пленочного материала. Тонкая пленка не «съедает» высоту помещения, но очень легко рвется, что нужно учитывать при монтаже;
• Потребность в идеально ровном основании. Для укладки инфракрасных пленочных полов не требуется устройство стяжки, но их нужно стелить исключительно на ровную поверхность, иначе они будут работать неэффективно и некорректно;
• Сложность подключения токопроводящих контактов к пленке.

Стержневой

Система стержневого теплого пола – это комплект матов, на каждом из которых размещены нагревательные элементы (стержни) с шагом в 10 сантиметров. Принцип действия здесь в целом не отличается от пленочных полов. Соединение в стержневом ИК теплом поле параллельное: все секции работают вне зависимости друг от друга. Так обеспечивается максимальный уровень безопасности системы в целом.

Преимущества и недостатки стержневых инфракрасных полов:

• Материал отлично совмещается с разнообразными клеящими составами.
• Хорошо справляется с негативными механическими воздействиями и отличается повышенным уровнем прочности.
• Его допускается использовать практически с любыми типами финишных напольных покрытий.
• Дополнительная базовая подложка не требуется: система и без нее сохраняет стабильность формы.
• Имеется защита от перегрева, что обеспечивает сохранность верхнего слоя.

• более высокая по сравнению с пленочным цена;
• высокий расход электроэнергии;
• неудобно производить ремонт перегоревших участков провода: для этого придется разобрать часть поверхности;
• поверхность не такая теплая, как при пленочном обогреве.

Установка

Установка теплого пола начинается с просверливания отверстия в стене для установки терморегулятора. Эта работа должна быть выполнена своими руками первоначально, так как после нее образуется строительный мусор. Питание терморегулятора будет осуществляться от ближайшей розетки или выключателя. Как он выглядит, посмотрите на фото:

Установка терморегулятора

Подготовка основания

Следующий этап – уборка мусора и выравнивание поверхностей. Поверхность помещения должна быть ровной и чистой, без мусора.  Выравнивание надо сделать своими руками по маячкам, способом наливного пола.

Теплоизоляция

Устанавливая у себя на даче систему теплый пол, утепление делать обязательно. На выровненное основание своими руками укладывается теплоизоляционный слой. В качестве теплоизолятора можно использовать пробку, пенополистирол и так далее. Толщина материала может быть небольшой и составлять от 3-х до 5-ти миллиметров. Может быть, и больше.

Одно из условий для теплоизоляционных материалов — в этой системе не применяются изоляторы с фольгированным слоем, а также для крепления не используется металлическая сетка.

Крепление пленки

На теплоизоляцию происходит крепление пленки. Пленка укладывается медными составляющими вниз. Для экономии провода, пленка укладывается от противоположной стороны помещения, где установлен терморегулятор и ведется по направлению к нему. Около стен надо оставить расстояние 15-20 сантиметров. Также рекомендовано делать отступы в местах, где есть еще какой-нибудь источник тепла. Например, радиатор отопления, электрический камин.

Между собой пленочные маты будут скреплены проводами. Так как в конструкции инфракрасного пола применяются медные зажимы, то и провод, скрепляющий эти маты должен быть медным. Приобретите провод сечением от полутора до 2,5 миллиметра, многожильный.

Сами маты укладываются своими руками плотно друг к другу и скрепляются скотчем между собой, и таким же образом крепятся к теплоизоляции.

Как выгладит инфракрасный теплый пол, посмотрите на фото:

Укладка инфракрасного пола под ламинат

Изоляция

По ходу укладки пленочного пола вам необходимо будет его разрезать. Резать пленку своими руками можно в тех местах, где не проходят нагревательные элементы. Резать аккуратно, не нарушая целостности остального материала. Места разрезов, с выступающими медными элементами, необходимо хорошо заизолировать со всех сторон, кроме тех, куда будут крепиться провода. Используют битумную изоляцию. После того как концы пленки хорошо заделаны их надо вдавить в теплоизоляционный слой. Для этой цели можно вынуть часть теплоизоляции.

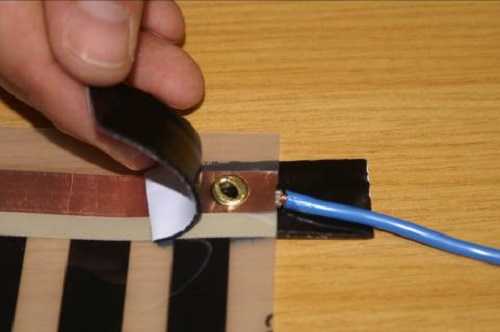

Для крепления провода необходимо установить металлические зажимы к неизолированным участкам пленки. Зажим устанавливается своими руками непосредственно между пленкой и медной частью пола. Зажимы надо прижать плоскогубцами.

Подсоединение проводов

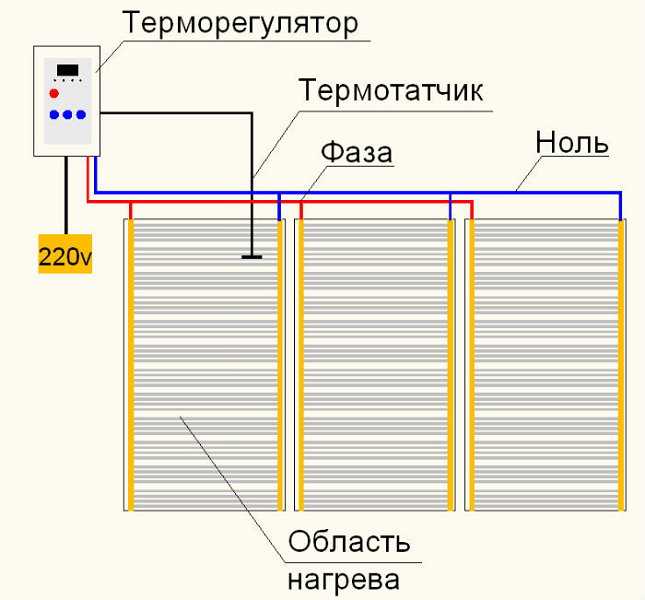

Следующий этап — присоединение самих проводов. Они крепятся параллельно. Все соединения изолируются битумной изоляцией.

Изоляция проводов инфракрасного пола

Провода ведут к стене, утапливая их в теплоизоляционный материал, чтобы на них не было давления. Все провода крепятся скотчем к теплоизоляции.

В теплоизоляции вырезается отверстие в центре второй секции пленочного пола, к нему будут крепиться провода. Главное, в укладке проводов — не повредить их целостность.

Сверху на систему укладывается гидроизоляционный материал. В следующую очередь укладывается половое покрытие. Это может быть линолеум, ламинат. Выше приведен «сухой» способ укладки пола.

Также хорошо укладывать теплый пол под плитку. В этом случае обязательно делают своими руками стяжку.

Кстати, инфракрасную пленку можно применять и для обогрева стен и потолка.
