Площадь трубы - вся необходимая информация для вычисления

Расчитаем площадь поверхности трубы онлайн калькулятором

Защита металла от коррозии является наиболее актуальной задачей при эксплуатации трубопроводов, поэтому очень важно знать площадь, которая нуждается в покрытии изолирующими материалами. Площадь поверхности трубы рассчитывается онлайн калькулятором с использованием стандартных алгоритмов

Площадь поверхности трубы рассчитывается онлайн калькулятором с использованием стандартных алгоритмов.

С помощью онлайн калькулятора Вы без труда сможете рассчитать площадь поверхности круглой трубы. Так же предлагаем приемы и формулы, чтобы произвести расчет самостоятельно, без использования калькулятора.

Введите данные в онлайн калькулятор

Трубопроводный транспорт на сегодняшний день является самым эффективным из всех существующих средств доставки жидких сред до потребителя. Само по себе устройство таких транспортных магистралей по себестоимости обходится заметно дешевле автомобильных дорог и железнодорожных магистралей. А объемы перекачки на порядок выше, чем при перевозке другими видами транспорта. Для повышения срока службы магистральных трубопроводов производится изоляция наружной, а часто и внутренней поверхностей с различными целями:

Утепление – применяется для предотвращения потерь тепла на магистрали и предотвращения промерзания трубопровода.
Защита от коррозии с целью продления долговечности трубной магистрали.
Защита внутренней поверхности – применяется для улучшения проходимости перекачиваемого продукта за счет улучшения качества поверхности, а также для ее защиты при транспортировке химически активных сред.

Чтобы добиться достижения всех этих целей требуется расчет площади поверхности трубы онлайн калькулятором, чтобы оптимально использовать изоляционные материалы. Знать объем поставки необходимо, поскольку логистика при производстве полевых работ занимает значительную часть себестоимости объекта.

Что нужно для подсчета площади поверхности трубы онлайн

Труба представляет собой изделие цилиндрической формы с отсутствующей сердцевиной, по которой и производится транспортировка жидких или газообразных продуктов. Но сейчас нас интересуют плоскости итого изделия, подлежащие обработке изолирующего материала. Перед тем, как посчитать калькулятором площадь трубы в м2, рассмотрим какие исходные данные для этого нужны. Для этого воспользуемся формулой:

От слов к делу

Существует несколько способов замера диаметров трубы, отличающихся своими особенностями в зависимости от условий, которые важно учитывать для того, чтобы избежать ошибок. Выбор конкретного способа замера часто зависит от доступности к объекту замера

Рассмотрим некоторые из них.

Чаще всего для измерения диаметра трубы применяют общеизвестный штангенциркуль. Но его у вас может не быть или при его наличии большой диаметр трубы измерить с его помощью не представляется возможным. В этом случае применяется самый простой набор инструментов и знаний:

гибкая линейка (по типу измерительной ленты, применяемой в швейном деле);
рулетка;
школьные знания числа Пи (оно равно 3,14).

Подобным набором средств можно измерять диаметр не только трубы, но и любого другого круглого объекта – прута, колонны или садовой клумбы.

Нам потребуется сделать лишь один замер – определить длину окружности трубы с помощью рулетки или гибкой линейки. Для этого сантиметровую ленту или рулетку накладывают на поверхность трубы в самой широкой ее части. Полученное значение окружности следует поделить на 3,14. Для более точных размеров применяют значение — 3,1416.

Следует заметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны значения диаметров труб в дюймах. Для перевода этих значений в сантиметры их умножают на 2,54. Аналогично для обратного перевода сантиметров в дюймы – умножают на 0,398.

Измерения осуществляются с помощью штангенциркуля без каких-либо математических вычислений. Условие – полная доступность к трубе. Этот способ пригоден для измерения доступных труб небольшого диаметра (не более 15 см). Для осуществления замера ножки штангенциркуля прикладывают к торцу трубы и плотно их зажимают на внешних стенках. Полученное значение на шкале штангенциркуля с точностью до десятых частей миллиметра и будет наружным диаметром трубы.

Если торцевая часть трубы недоступна для осуществления замера, то есть, когда труба является смонтированным элементом уже действующей схемы водо- или газоснабжения, то для замеров штангенциркуль прикладывают к боковой поверхности трубы

В данном случае важное условие для осуществления обмера: длина ножек штангенциркуля должна превышать половину диаметра трубы

Как произвести расчет?

Как посчитать площадь трубы

Рассчитываем сечение

Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:

Sн= π Rн^2, (1)

где Rн – наружный радиус трубы, равен половине наружного диаметра.

Таким образом, мы определим площадь круга, образованного наружным диаметром.

Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:

Rвн=Rн-?, (2)

где? – толщина стенки трубы.

Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:

Sсеч=Sн?-S?вн.

Все действия можно свести в упрощенную формулу определения площади сечения:

Sсеч=? (?D_н/2?^2- ??/2?^2).

В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.

Sсеч=3,14 (?1/2?^2- ?0,01/2?^2)=0,75 м^2.

Производим расчет площади внешней поверхности

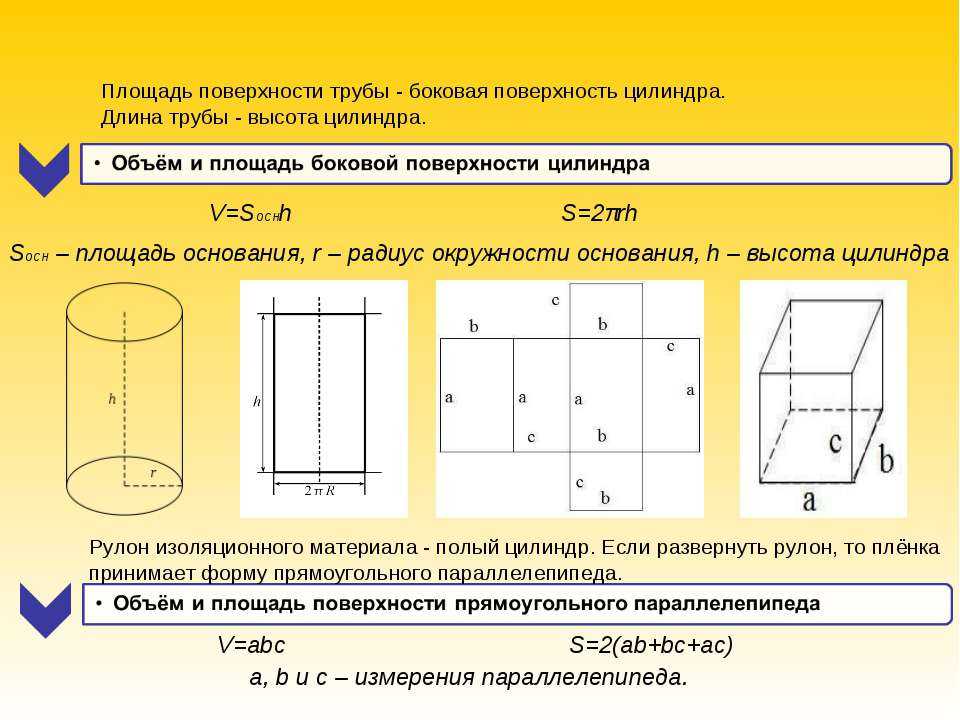

Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.

Тогда площадь развертки трубы будет вычисляться по формуле:

S=? D_н L_тр,

где Lтр – длина трубы.

В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.

S=3,13 1 10000=31416 м^2.

Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.

Тогда формула примет вид:

S=? ?(D?_н+?2 ??_(в)) L_тр,

где?_в-толщина слоя минеральной ваты.

В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.

Производим расчет площади внутренней поверхности

Для начала необходимо определиться, для чего такой расчет следует проводить. Чаще всего он нужен при расчете гидродинамики движения теплоносителя в трубе. Внутренняя поверхность трубы является местом, где вода при её движении соприкасается с трубой. Таким образом, возникает гидравлическое сопротивление, которое необходимо учитывать при расчете сети коммуникации.

Необходимо помнить ряд следующих нюансов:

При увеличении диаметра трубопровода снижается гидравлическое трение теплоносителя о стенки труб. Поэтому при большом диаметре и длине водопровода гидравлическое сопротивление трубы потоку воды можно не учитывать.
Качество поверхности, её шероховатость, оказывает большое значение на величину гидравлического сопротивления. При этом такое влияние сильнее, чем зависимость сопротивления от площади поверхности внутренней стенки трубопровода. Так, полиэтиленовая труба обладает меньшей шероховатостью нежели ржавая металлическая. Поэтому величина гидравлического сопротивления в пластиковой трубе будет меньшей.
Если в качестве материала для изготовления трубы применяется неоцинкованная сталь, то площадь поверхности внутренней стенки меняется во времени. На стенках такого трубопровода постепенно откладываются ржавчина и минеральные отложения. Как результат – происходит уменьшение внутреннего диаметра трубы и увеличение величины гидравлического сопротивления. Такой эффект необходимо учитывать при проектировании водопровода из стали.

S=? ?(D?_н-2 ?) L_тр.

В качестве примера рассчитаем трубу, диаметр которой равен одному метру, а толщина стенки – 10 мм.

S=3,14 (1-2 0,01) 10000=30788 м^2.

Заключение

Итак, приведенные в статье расчеты не являются сложными и доступны любому человеку. Они пригодятся при проектировании собственного трубопровода. Чтобы возведенная коммуникация соответствовала ожиданиям о её работоспособности, предложенные расчеты следует производить в обязательном порядке.

Сегодня нам предстоит небольшой экскурс в школьные программы геометрии и физики. Мы вспомним, как вычисляется площадь поперечного сечения трубы и ее внутренний объем. Кроме того, нам предстоит выяснить, как изменения диаметра трубопровода действуют на давление в потоке жидкости. Итак, в путь.

На фото — водогазопроводные трубы. Нам предстоит научиться вычислять их внутреннее сечение.

Как рассчитать площадь сечения дымовой трубы?

Особенности поперечного сечения Существует несколько методик расчета оптимального сечения. Например, от размеров топочной камеры очага или от площади поддувального окна печи

Но в этой публикации внимание будет сконцентрировано на той методике, которая основана на оценке объема образующихся в процессе сгораний дымовых газов

Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.

На основе расчётов и опытов специалистами давно уже составлены таблицы, из которых можно получить информацию об удельном дымообразовании для разных типов твердого топлива. То есть какой объем продуктов сгорания образуется при сжигании, скажем, одного килограмма дров, угля, торфа и т.п.

Приведем и мы такую таблицу (в сокращенном варианте). В ней, помимо удельного дымообразования, показаны калорийность топлива (количество тепла, выделяемого при сжигании одного килограмма) и примерная температура продуктов сгорания на выходе из дымоходной трубы. Первая из указанных характеристик нас в заданный момент особо не интересует — просто дает общее представление об эффективности топлива. А вот температура, да, понадобится для расчетов.

Тип топлива	Удельная калорийность топлива, кКал/кг, усредненно	Удельный объем выделяемых продуктов сгорания от сжигания 1 кг, м³	Рекомендуемая температура на выходе из дымохода, °С
Дрова со средним уровнем влажности — 25%	3300	10	150
Торф кусковой (россыпью), воздушной просушки, со средним уровнем влажность не выше 30%	3000	10	130
Торф — брикеты	4000	11	130
Уголь бурый	4700	12	120
Уголь каменный	5200	17	110
Антрацит	7000	17	110
Пеллеты или древесные топливные брикеты	4800	9	150

Как видите, объемы впечатляют. Даже дающие минимальную дымность типы топлива – это уже около 10 кубометров на каждый сожженный килограмм. Значит, просто из соображений физики и геометрии сечение дымоходного канала должно быть в состоянии постоянно отводить эти немалые объемы наружу.

От этого и «пляшем» при расчёте.

Цены на дымовую трубу

дымовая труба

Объем продуктов сгорания, выделяемых при сжигании твёрдого топлива в течение часа можно определить по следующей формуле (с учетом температурного расширения газов).

Vgч = Vуд × Мтч × (1 + Тд/273))

Vgч — объем продуктов сгорания, образующийся в течение часа.

Vуд — удельный объем образующихся продуктов сгорания для выбранного типа топлива, м³/кг (из таблицы).

Мтч — масса топливной закладки, сгораемой в течение одного часа. Обычно находится отношением полной топливной закладки ко времени ее полного прогорания. Например, в печь загружается разом12 кг дров, и они прогорают за 3 часа. Значит, Мтч = 12 / 3 = 4 кг/час.

Тд — температура газов (℃) на выходе из дымоходной трубы (из таблицы).

273 — константа, для приведения температурных параметров к шкале Кельвина, использующейся в термодинамических расчетах.

Так как единица времени в нашей системе исчисления — секунда, то узнать объем, получающийся за секунду, несложно – результат просто делится на 3600:

Vgс = Vgч / 3600

Чтобы узнать площадь сечения канала, который гарантированно пропустит через себя этот объем при определенной скорости движения газов, надо найти их отношение

Sc = Vgс / Fд

Sc — площадь поперечного сечения канала дымохода, м².

Fд — скорость потока газов в дымоходной трубе, м/с

Несколько слов об этой скорости. Для отопительных приборов и сооружений бытового класса обычно стремятся остановиться в диапазоне от 1,5 до 2.5 м/с. При такой, с одной стороны – невысокой скорости не наблюдается значительного сопротивления потоку, не возникает сильных завихрений, тормозящих движение газов. Минимизируются тепловые потери, снижается до нормальных величин температура газов на выходе из трубы. Вместе с тем, скорость в достаточной степени большая для того, чтобы уменьшить образование конденсата и оседание золы на внутренних стенках канала.

Если найдено сечение (а это – минимальная его величина), то по известным геометрическим формулам можно найти или диаметр для трубы круглого сечения, или длину стороны – при квадратном сечении, или подобрать длины сторон при прямоугольном.

Ниже предложен калькулятор, который до предела упростит проведение этих вычислений. В нем необходимо указать тип топлива, примерный расход его расход (точнее, массу и время прогорания полной загрузки) и ожидаемую скорость потока газов в дымоходе. Остальное программа выполнит сама.

Итоговый результат показывается в трех представлениях:

— минимальный диаметр для круглого сечения;

— минимальная длина стороны для квадратного сечения;

— площадь сечения, по которой можно, например, подобрать размеры сторон для прямоугольного сечения.

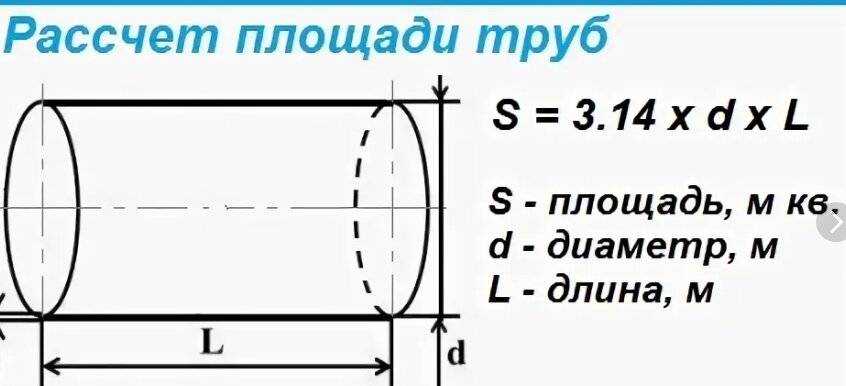

Как вычислить площадь трубы

Методика определения площади зависит от типа трубы. Для квадратных и прямоугольных труб используют формулу S = L*(B+H)*2.

Для круглых труб используют другую формулу S =π*D* L.

Символы в этих формулах означают:

S – площадь трубы;

L – длина трубы;

B – ширина прямоугольной или квадратной трубы;

H – высота прямоугольной или квадратной трубы;

D – наружный диаметр круглой трубы;

π – число «Пи» (3,14);

*(звездочка) – знак умножения.

Покраска труб сложной формы

Поправки, допуски, коэффициенты

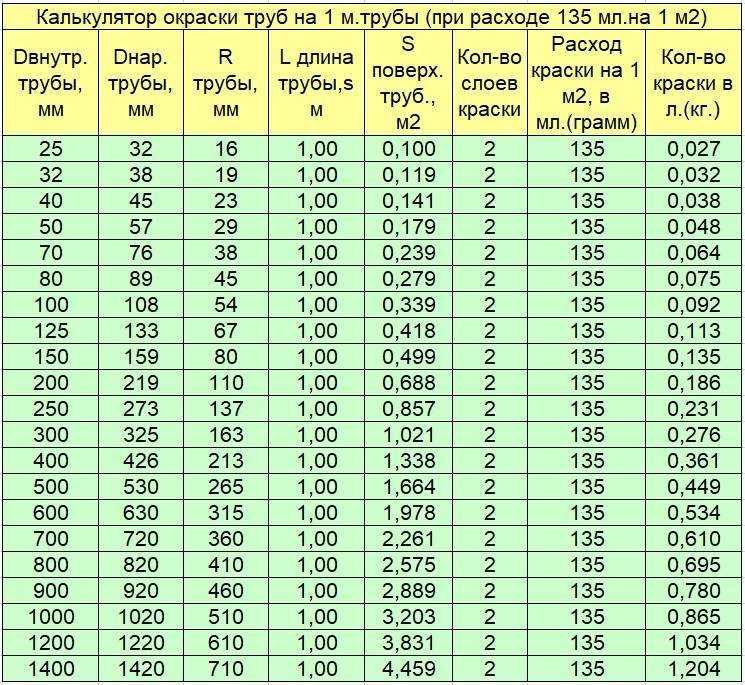

Для правильного определения кол-ва краски, которое необходимо для трубы, нужно не только вычислить площадь последней, но и ввести правильные коэффициенты, допуски и поправки. Это в первую очередь зависит от формы трубы. Ведь каждый изгиб, это дополнительный расход краски, который необходимо учитывать. Во вторую очередь необходимо учитывать особенности покраски. Если труба новая и не покрыта ржавчиной, то расход краски будет на 5–10% меньше, чем потребуется для ржавой трубы. Если красить трубу валиком или кисточкой, то краски потребуется на 5–10% меньше, чем при использовании краскопульта. Это вызвано меньшим рассеиванием краски, пусть и при более толстом слое. Высчитывать все это вручную долго и утомительно, поэтому площадь профильной трубы под окраску калькулятор рассчитает гораздо быстрее вас.

Трубы с отводами

Приступая от слов к делу

Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.

Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14).

Нам понадобится:

линейка;
штангенциркуль;
рулетка (лента сантиметровая).

Если доступ к участку детали не затруднен и измерить его можно до монтажа, то наиболее простым способом будет использование линейки или рулетки. Внешний диаметр определяется путем накладывания линейки к самой широкой части трубы и отсчитыванием от первой наружной точки на шкале деления к последней.

Возможны случаи, когда замеры уже указаны в дюймах (импортные поставки). Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюймы — на 0,398.

Существует и другой способ по определению внутреннего диаметра в случае, если труба прямодоступна. Штангенциркулем или линейкой замеряются стенки по срезу, а затем полученное показание вычитают из замеров наружного диаметра и умножают на 2.

Если же прямого доступа к требуемому участку нет? Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14). Таким образом мы можем узнать внешний диаметр трубы. Данный способ подходит также, если длины штангенциркуля или линейки недостаточно.

Существует способ определения внешнего диаметра, исключающий всяческие вычисления, но только для тех деталей, у которых он составляет не более 15 см. Для этого понадобится измерить показания с помощью одного только штангенциркуля, по шкале которого и отсчитываются правильные результаты.

Одним из наиболее неординарных способов является сравнение значений трубы с каким-либо предметом, фотографирование и дальнейшее распознавание измерений. Возьмите линейку или любой предмет, длина которого уже заранее известна (монетка) и поднесите к измеряемому участку, после чего сделайте снимок. Дальнейшее масштабирование на компьютере поможет определить точные размеры внешнего диаметра. Данный способ идеально подойдет, если подобраться к измеряемому участку невозможно или же крайне затруднительно.

Представьте, что вы собрались покрасить подведенные к вашему дому газовые трубы. Сколько понадобится краски? Одна или две банки? Как правило, на емкостях с краской пишут, на покрытие какой площади рассчитано это количество краски. Значит, чтобы точно определиться с тем, сколько банок краски брать, нужно рассчитать площадь газовых труб.

Вам понадобится

— рулетка;
— штангенциркуль;
— крепкая нитка;
— калькулятор.

Инструкция

Для расчета площади трубы круглого сечения узнайте длину этой трубы в погонных метрах. Также для расчета понадобится наружный диаметр трубы.

Рассчитайте величину наружного диаметра газовой трубы. Выполнить это можно двумя способами. Первый способ – измерьте наружный диаметр газовой трубы с помощью штангенциркуля. Для этого раздвиньте губки этого измерительного инструмента и приложите его к трубе так, чтобы труба оказалась между губками штангенциркуля. Затем сдвиньте губки измерительного инструмента: они должны плотно обхватывать газовую трубу. Посмотрев на измерительную шкалу, определите внешний диаметр трубы. Второй способ – обхватите трубу плотной нитью. Затем измерьте рулеткой длину окружности трубы. Подставив значение в формулу D = L / Пи, где L – длина окружности трубы, Пи = 3,14 (число «пи»), рассчитайте величину внешнего диаметра газовой трубы. Переведите полученный показатель в

Водопроводные, отопительные, канализационные, дымоходные, обсадные, медные, стальные, пластиковые, металлопластиковые, узкие, широкие — трубы разного назначения из различных материалов окружают нас повсюду. Необходимость проложить новые коммуникации или заменить старые возникает и во время строительства дома, и при текущем ремонте. Составляя проект предстоящих работ, не помешает вооружиться калькулятором, чтобы провести расчет веса трубы, ее массы, объема и прочих параметров.

Для чего нужны вычисления

Закон Бернулли, известный многим еще со школы, говорит, что скорость течения жидкости в трубе зависит от давления и диаметра. Соответственно, если диаметр трубы мал, то давление будет слишком велико, что может привести к разрыву трубы. А если давление понизить, то упадет и скорость движения жидкости, а как следствие – и напор, с которым вода течет из кранов.

Сегодня для создания водопровода используется несколько разновидностей труб:

Металлические (из сплавов меди, чугуна, стали).
Пластиковые (из полимеров термопластического типа — полиэтилена, ПВХ, полипропилена).
Композитные, или армированные (в них слои полимера и металла взаимно усиливаю друг друга).

Прочностные характеристики этих материалов существенно отличаются, а потому и параметры труб, применяемых для создания водопроводной системы, отличаются между собой.

Не только прочностные характеристики влияют на параметры труб. К примеру, чугунные и стальные трубы склонны в процессе эксплуатации засоряться известковыми отложениями. Чтобы скомпенсировать падение диаметра, при монтаже он должен быть несколько больше, чем требуется.

Отличается и вес. Поэтому брать трубу «с запасом» тоже может быть не оправданно: она будет дороже стоить, больше весить, затруднять монтажи требовать более надежных кронштейнов. При этом выигрыш в пропускной способности может и не оправдать все эти недостатки. Поэтому чтобы трубы подходи для водопроводной системы оптимальным образом, нужно сделать расчет наружного и внутреннего диметра, длины и толщины стенок трубы. Для того чтобы узнать как выбрать правильно пластиковые трубы для канализации: выбор, размеры читайте в этой статье.

Потенциальный поток – идеальная жидкость

Потенциальный поток идеальной жидкости, плавно обтекающий какое-либо тело, обусловливает такое распределение местных нормальных давлений по поверхности тела, что результирующая этих давлений не дает составляющей в направлении вектора скорости Кос. Парадокс Эйлера противоречит повседневному опыту, указывая одновременно, что гипотеза о потенциальности и безотрывности обтекания не учитывает важных явлений при течениях реальной жидкости.

Рассмотрим потенциальный поток идеальной жидкости в колене, показанном на рис. XIV.6. Частицы жидкости, движущиеся по криволинейным траекториям, находятся под влиянием центробежных сил инерции.

Итак, если потенциальный поток идеальной жидкости, имеющий скорость на бесконечности, равную Vw, плавно обтекает некоторый контур, причем циркуляция скорости вокруг этого контура равна Г, то подъемная сила контура равна по величине произведению плотности жидкости на циркуляцию и на скорость потока в бесконечности. Чтобы определить направление подъемной силы, достаточно повернуть вектор скорости потока в бесконечнсти на 90 против направления течения, обусловленного присоединенным вихрем.

В этом случае потенциальный поток идеальной жидкости вне пограничного слоя не может моделироваться как картина плавного обтекания и должен быть заменен какой-либо другой схемой, отвечающей той или иной задаче.

Заметим, что сила сопротивления при потенциальном потоке идеальной жидкости равна нулю не только при обтекании круглого цилиндра, но и для любого другого тела, независимо от его формы.

Отсутствие силы сопротивления для тел, обтекаемых потенциальным потоком идеальной жидкости, в гидродинамике называется паоадоксом Эйлера-Даламбера.

Отсутствие силы сопротивления для тел, обтекаемых потенциальным потоком идеальной жидкости, в гидродинамике называется парадоксом Эйлера – Даламбгра.

Это распределение можно найти, решив задачу обтекания тела потенциальным потоком идеальной жидкости. Ввиду того, что пограничный слой очень тонок, найденное распределение скорости можно отнести к внешней границе слоя.

Рассмотрим обтекание цилиндра радиуса г1 с двумя симметрично расположенными вихрями потенциальным потоком идеальной жидкости. Центры симметрично расположенных вихрей возьмем в том положении, когда небольшое изменение циркуляции ведет к отрыву одного из вихрей.

Пусть имеется бесконечно глубокий потенциальный поток идеальной жидкости, движущийся над дном ( осью х) со скоростью V в – оо; пусть в этот поток со дна ( у точки х 0) втекает струя со скоростью Vz, направленная под углом а к дну, и требуется определить, как эта струя будет двигаться.

Итак, для случая сходящегося течения в диффузоре течение при больших числах Рейнольдса очень мало отличается от потенциального течения идеальной жидкости. Только вблизи стенок происходит очень быстрое изменение скорости от значений, соответствующих потенциальному потоку идеальной жидкости, до нулевых значений, требуемых условиями прилипания вязкой жидкости к стенкам

Обратим внимание на то, что сходящееся течение в диффузоре происходит в направлении падения давления. В то время, как при малых числах Рейнольдса сходящееся и расходящееся течения в диффузоре имеют одинаковый характер, при больших числах Рейнольдса течения носят совершенно различный характер, а именно, сходящееся течение всюду, кроме непосредственной близости стенок, мало отличается от потенциального течения, расходящееся же течение резко отличается от потенциального течения

Первая попытка построить вихревую теорию сопротивления давления принадлежит Th. Набегающий потенциальный поток идеальной жидкости плавно обтекает переднюю ( лобовую) часть контура ( на фиг.

Первый – непосредственно прилегает к обтекаемому телу и обычно называется пограничным слоем. Это очень тонкий слой, в котором сосредоточено все влияние вязкости. Второй участок – след за обтекаемым телом, третий – вся остальная область, в которой влияние вязкости не сказывается, и, следовательно, ее можно рассматривать как область потенциального потока идеальной жидкости.

Первый – непосредственно прилегает к обтекаемому телу и обычно называется пограничным слоем. Это очень тонкий слой, в котором сосредоточено все влияние вязкости. Второй участок – след за обтекаемым телом, третий – вся остальная область, – в которой влияние вязкости не сказывается, и, следовательно, ее можно рассматривать как область потенциального потока идеальной жидкости.

Напорный вид магистрали

Вид магистрали Конструкция представляет собой систему, осуществляющую подачу и отведение транспортируемой жидкости от вычислительного оборудования. При подаче используются большие насосы, осуществляющие подачу и откачку материала из труб.

Серьёзное преимущество по сравнению с безнапорным сообщением — возможность поставки на огромные расстояния, без серьёзных потерь во времени. К тому же, огромный плюс данных конструкций — большой уклон, позволяющий выстраивать магистрали с меньшим диаметром, что не только снижает финансовые издержки производства, но и облегчает вычисления параметров. Исходные параметры регламентируется согласно постановлению ГОСТ 539-80

Условный проход	Толщина стенки	Длина трубы
ВТ7	ВТ10
101	104	130	2977
154	158	189	3020
220	227	265	3103
278	284	308	3200
361	369	399	3300
430	441	470	3566

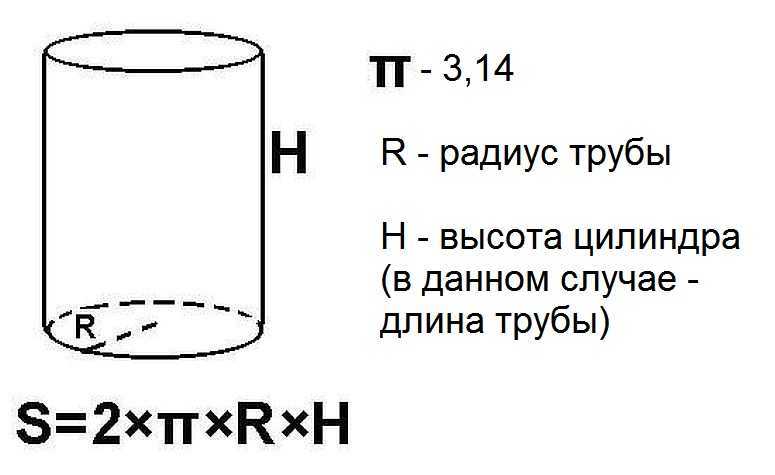

Вычисление площади наружной поверхности трубы

Как и в предыдущем случае, можно найти площадь трубы через диаметр. Формула расчёта также довольно проста, ведь развёртка площади цилиндра представляет собой прямоугольник, для которого длина одной стороны равна длине окружности наружного сечения, второй – длине отрезка трубы.

Соответственно, формула площади трубы имеет вид:

S=2πRL=πDL,

где R – наружный радиус изделия, D – наружный диаметр, L – продольная длина трубы.

Как и в предыдущем случае, расчёт необходимо вести в одинаковых единицах (например, если диаметр трубы равен 15 мм, а длина – 1,5 м, то при перерасчёте нужно использовать или значения 15 и 1500 мм, или 0,015 и 1,5 м).

Внутренние силы в методе сечений

Полученную бесконечную систему сил по правилам теоретической механики можно привести к центру тяжести поперечного сечения. В результате получим главный вектор R и главный момент M (рис. 1.3, в). Разложим главный вектор и главный момент на составляющие по осям x, y (главные центральные оси) и z.

Получим 6 внутренних силовых факторов, возникающих в поперечном сечении стержня при его деформировании: три силы (рис. 1.3, г) и три момента (рис. 1.3, д).

Сила N — продольная сила

– поперечные силамы,

момент относительно оси z () – крутящий момент

моменты относительно осей x, y () – изгибающие моменты.

Запишем для оставленной части тела уравнения равновесия (уравновесим):

Из уравнений определяются внутренние усилия, возникающие в рассматриваемом поперечном сечении стержня.

Выводы

Их, собственно, несколько.

Разные методики расчета дают довольно заметный разброс результатов. Если при расчете прочности металлоконструкций запас прочности в любом случае покроет с избытком отклонения от расчетного веса, то при закупке большого количества труб реальны шансы ошибиться в большую или меньшую сторону, что приведет к повторной закупке или перерасходу бюджета;
При закупке труб разумнее опираться на цифры из ГОСТ. Исключительно потому, что в спорной ситуации ваша позиция будет более аргументированной: если согласно ГОСТ в тонне трубы должно быть 100 метров, а там оказалось 110 — значит, производитель трубы ради экономии отступил от стандартов.
Если докупить трубу не будет большой проблемой — лучше ориентироваться на минимальное из рассчитанных значений. Просто из соображений экономии.

Удачи!
