Пол второго этажа по деревянным балкам: устройство пола, общие требования и пошаговая инструкция строительства пола

Укладка пола второго этажа на лаги

Конструкция из настила и лагов применяется в комнатах с высокими потолками, т.к. брусья поднимают настил. Она может монтироваться на любой стадии строительства, даже в жилом доме.Работа выполняется в следующей последовательности:

• В силовых балках выполните пазы под лаги с шагом 30-40 см. Расстояния между ними зависят от толщины чернового настила и типа финишного покрытия, значения можно найти в специальных таблицах. Например, если для чернового покрытия используют листовой материал (фанеру или ДСП толщиной 16 мм), расстояние между брусьями по осям оставляют 30 см. Если применяют доски толщиной 20 мм, шаг увеличивают до 40 см. Первый проем должен находиться на расстоянии 20-30 см от стены.
• Положите лаги в выполненные выемки меньшей стороной.
• Проконтролируйте расположение верхней поверхности лагов в горизонтальной плоскости. При необходимости выполните процедуру выравнивания подкладками под брусья.
• Закрепите балки к силовым элементам гвоздями или саморезами. В последнем случае предварительно выполняются отверстия.
• К нижней части лагов закрепите доски или бруски для создания чернового пола.
• Положите на изготовленные опоры фанеру или другие пиломатериалы, способные выдержать утеплитель.
• Накройте подготовленное основание пароизоляционной пленкой. Стыки отдельных частей пленки герметизируйте скотчем.
• Положите на основание тепло- и звукоизоляцию. Проконтролируйте, чтобы между верхом лаг и утеплителем оставался зазор 10-15 мм вентиляции пола.
• Накройте «пирог» гидроизолирующей пленкой и закрепите степлером.
• Положите на лаги чистовой пол из фанеры, досок или других материалов и окончательно закрепите. Края материала обязательно должны лежать на лагах.

Укладка несущих элементов деревянного пролета

На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.

Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:

• Оба торца подрезают на угол 60о, чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
• В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.

Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.

К сведению! Чтобы упростить работу, первоначально укладывают и выставляют два крайних бруса деревянного пролета, и уже по ним с помощью шнуров или лазерного уровня регулируют оставшиеся заготовки.

Устройство балок

Если ремонт основания начинается с укладки балок, прежде всего, необходимо определить степень создаваемой нагрузки на перекрытие

Балки – опорные элементы, которые закладываются в фундамент сооружения еще на этапе постройки. Некоторые проекты частных домов не предусматривают закладку балок. В таком случае ремонт черновой основы начинают с обустройства кирпичных столбиков – опор, на которые впоследствии будут крепиться бревна. В обоих случаях разница заключается только в методе монтажа опор, все последующие этапы работы идентичны.

Если ремонт основания начинается с укладки балок, прежде всего, необходимо определить степень создаваемой нагрузки на перекрытие. От этого параметра будут зависеть такие показатели:

• сечение (толщина) брусьев;
• расстояние между брусьями;
• вид используемой древесины.

Стоит отметить, что сечение материала должно быть внушительным, чтобы обеспечить достаточную жесткость покрытия. Большинство застройщиков, совершая монтаж полов в современных постройках, выбирают бревна, сечение которых не меньше 150 на 150 мм. При этом максимальное расстояние между балками составляет 70-80 см.

Конструктивные материалы

черновое напольное покрытиеследующие материалы:

1. Доска хвойных пород обрезная ГОСТ 24454.
2. Водостойкие листы ДВП ГОСТ 10632.
3. Плита гипсоволоконная ГОСТ 51829.
4. Фанера из хвойной древесины ГОСТ 3916.2.
5. Фанера из лиственных пород дерева ГОСТ 3916.1.
6. Бакелизированная фанера ГОСТ 11539.

Возможно применение ОСБ и других древесных плит с низким содержанием формальдегида не выше Е0 или Е1. Рассчитать необходимую толщину выбранного материала можно по таблице.

Таблица расчетов конструктивных материалов наиболее часто применяемых для покрытия чернового пола.

Данные из таблицы помогут точно рассчитать расстояние между лагами и облегчат выбор необходимого материала при расчете конструкции пола.

Полы на лагах

Устройство пола в деревянном доме на лагах идентично монтажу чернового пола. Есть отличия в способах крепления лаг. Их фиксируют к цоколю и ростверку. Они располагаются от стен на расстоянии 2 см.

Сначала делают обвязку. К ней анкерами прикрепляют лаги, но не жестко, а лишь слегка фиксируя, чтобы они не шатались. Шаг между лагами составляет 40-60 см.

Снизу с края лаг крепятся черепные бруски. На бруски свободно укладываются доски.

Гидроизоляцией служит полиэтиленовая пленка. Места ее стыков фиксируются степлером. Плёнка заходит на стену.

На гидроизоляцию укладывается утеплитель.

Пароизоляционная мембрана устанавливается также, как и гидроизоляция. На пароизоляционный слой прибивается контррейка. Она создаёт вентиляционный зазор. На лаги можно застелить листы ДСП или доски.

Кстати, утеплить такие полы можно снизу.

Пол однослойный

Однослойный пол укладывается в двух вариантах:

• на кирпичных опорах. На них располагаются балки, а сверху укладывается напольное покрытие в виде досок или листовых материалов;
• по балкам. Кирпичные опоры не используются. Балки врезаны в стены. Расстояние между ними большое: около метра. Поэтому настил крепится на обрешетку. Делается обрешетка из бруса квадратного сечения. Фиксируется она гвоздями. Необходимо следить за её горизонтальным положением, чтобы покрытие, уложенное на лаги, было ровным. Если планируется монтировать только доски, а финишное покрытие: ламинат, линолеум укладываться не будут, то дощатый настил считается чистовым. В конце работ пол покрывается лаком.

Двойной пол

Двойной пол состоит из чернового и чистового покрытия.

Снизу установленных лаг прибиваются черепные бруски. Между черепными брусками плотно друг к другу кладутся доски.

На доски укладывается влагозащитный материал. Затем настилают утеплитель и пароизоляционную мембрану. На нее укладывают шпунтованные доски чистового пола. Чтобы пространство между чистовым и черновым полом вентилировалось, в углах чистового пола делают отдушины и прикрывают декоративными решетками.

Для закрепления балок на стенах из бруса или бревна используют различные решения

Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа). Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.

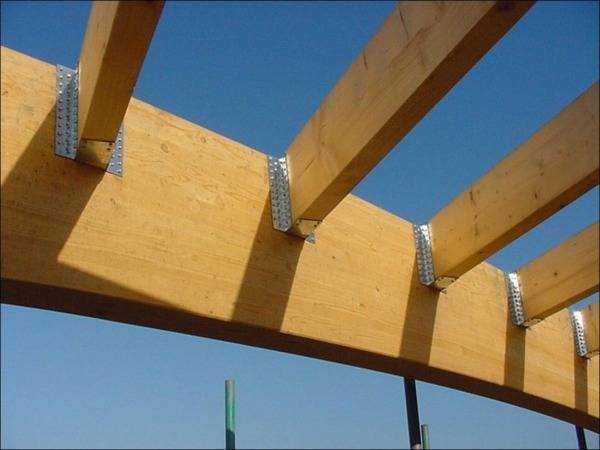

Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа. Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения.

Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами

Сечение и шаг размещения балок выбирают исходя, прежде всего из длины пролета и предполагаемой нагрузки на перекрытие

Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа.

Торцевые части балок заглублены в пазы, вырезанные в стенах

Закрепление на стене стальной опоры для балки с помощью шурупов-глухарей

При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает. В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.

Опоры с открытым креплением

Опоры с открытым креплением

Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины. Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.

Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо

Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.

Вид сбоку	Вид сверху
Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция

Пирог межэтажного перекрытия по деревянным балкам

Перекрытие между этажами играет роль одновременно и потолка нижнего, и пола верхнего этажа. От того, насколько правильно будет устроен пирог межэтажного перекрытия зависит звуко- и пароизоляция между помещениями, и его надежность. Конструкция может содержать в своей основе железобетонные плиты, монолитную заливку бетонным раствором, или деревянные балки.

Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.

Типы конструкций для деревянного межэтажного перекрытия

Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.

Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.

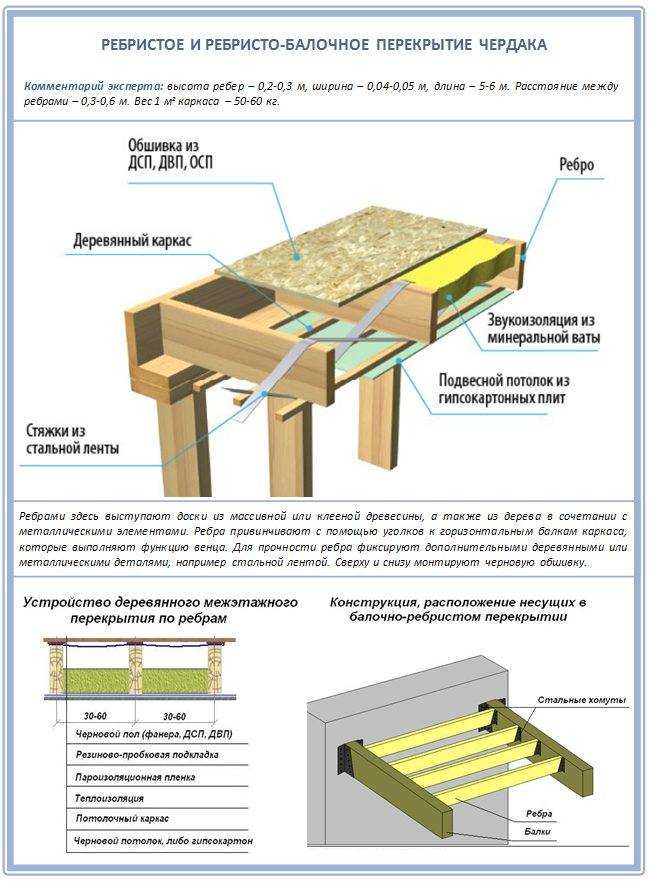

Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.

Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.

В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.

Утепление перекрытия

Важные нюансы, которые необходимо учесть до начала работы:

• Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
• Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
• Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:

• Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
• Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
• Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
• После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
• По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
• Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
• После чего можно осуществлять чистовую отделку потолка выбранными материалами.

https://youtube.com/watch?v=e6okGLsNQoY

Дополнительные элементы конструкции:

• Бруски сечением 50*50 мм для крепления потолка этажа к конструкции перекрытия
• Доска чернового пола следующего этажа (возможно использование нестроганой доски)
• Доска пола чистовой отделки верхнего этажа (строганная доска)
• Материал утеплителя (минераловатная плита или рулонный утеплитель, которые не горят и достаточно изолируют шум)
• Материал гидроизоляции (пленочный материал, предотвращающий паровыделение с материала утеплителя и других составляющих конструкции)
• Антисептическое покрытие для древесины
• Битумная мастика
• Декоративные материалы покрытия для потолка и пола.

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

• Выбирается брус с сечением 150х150 мм или 200х200 мм.
• Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

• Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
• Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
• Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

• обычный шлак, который засыпается в промежутки между балками;
• минеральную вату;
• пенопласт;
• керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Первый этаж в частном доме

Пирог пола на первом этаже

Рассмотрим следующий пример конструкции для первого этажа в деревянном доме. В ней не используются лаги, а монтаж обшивки происходит непосредственно на балки перекрытия. Это позволяет сэкономить высоту потолка, делает схему проще и дешевле.

Пирог пола первого этажа в деревянном доме показан на фото.

Такая схема подойдет для первого этажа над теплым цоколем, и для перекрытий между 1 и 2 этажом.

• В самом низу идут черепные бруски из досок 100*25 мм. Их прикручивают к балкам с нижней стороны. Они нужны для устройства чернового пола под укладку утеплителя.
• Затем идут несущие балки 200*50 мм.
• Черновой пол из досок 100*25 мм укладывается на черепные бруски.
• На черновой пол укладывается ветрозащитная пленка (пароизоляционная мембрана).
• Затем между лаг укладывается утеплитель. В конкретном примере используется 2 слоя минеральной ваты Rockwool Лайт Баттс уложенные в разбежку, общая толщина слоя 20 см.
• Сверху утеплитель укрывается пароизоляцией.
• Потом делается обшивка лаг. В данном случае используется фанера ФСФ толщиной 21 мм. Она укладывается со смещением стыков.
• Дополнительно рекомендуется в эту схему добавить рейки контробрешетки для создания зазора под фанерой.

Основные разновидности полов на втором этаже

• Полы па балках. В такой конструкции настил монтируется непосредственно на бревна, удерживающие перекрытие. Опорные конструкции (балки) являются фундаментом пола, его силовыми элементами. Работа выполняется на стадии строительства всего здания. Форма бруса может быть разная — прямоугольная, круглая, квадратная. Заготовки для балок продаются необработанными и требуют предварительной отделки перед укладкой на штатное место, что увеличивает сроки монтажа. Силовые элементы из грубой древесины имеют преимущества перед лагами — они дешевле и более устойчивы к нагрузкам. Но у конструкции плохая звукоизоляция, т.к. профили кладут в каркасной части здания.
• Полы на лагах. Лаги необходимы для получения высококачественного настила в половых конструкциях. В деревянных домах эти элементы укладываются непосредственно на силовые балки. Заготовки имеют прямоугольное сечение стандартных размеров и не требуют предварительной обработки. Монтаж полов на лагах проходит быстро благодаря точным размерам и ровным поверхностям. Во время работы настил изолируется от стен и силовых профилей, что позволяет повысить тепло- и звукоизоляцию комнаты. Из недостатков можно отметить уменьшение расстояния между половицами и потолком после сборки конструкции и дороговизну материала.

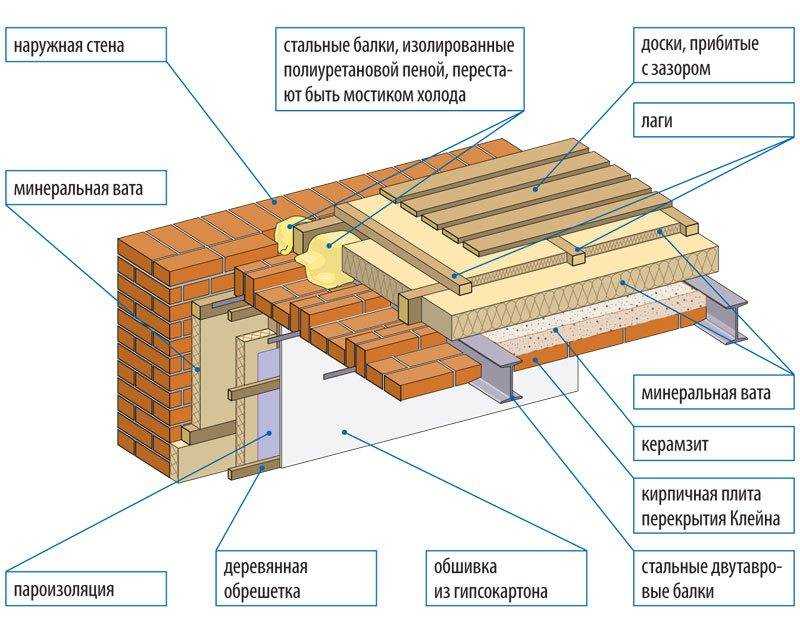

• Полы на бетонных плитах. Бетонные перекрытия пола второго этажа выдерживают гораздо большую нагрузку, чем деревянные, на них можно монтировать тяжелые конструкции. Опорами для досок служат лаги, которые можно устанавливать на предварительно выровненную поверхность или на технологические прокладки. В качестве утеплителя можно использовать наиболее экологический высококачественный изолятор — керамзит. Он имеет значительный вес, поэтому в деревянных конструкциях не применяется.

Порядок расчёта

Определить шаг балок деревянного перекрытия, их размеры и количество помогает предварительный расчёт. Перед проведением таких операций необходимо:

• провести замеры пролёта между несущими стенами жилого здания;
• рассчитать нагрузку, которую будет испытывать перекрытие после монтажа;
• провести расчёт сечения и шага балок по специальным таблицам.

Длина балок основания для устройства крыши состоит из размера пролёта и необходимой величины запаса в пределах 10–15 см для устройства надёжного перекрытия при опоре на стену. Длина пролёта – расстояние между внутренними частями противоположных стен в жилом доме или любой другой постройке. Самым популярным вариантом в частном строительстве считается расстояние от 2,5 до 4 м. При величине пролёта больше 6 м для монтажа перекрытия используются деревянные фермы.

Крепеж межэтажных перекрытий по деревянным балкам

Крепить балки для пола второго этажа нужно правильно и для этого используется особая технология. Сначала ведется раскладка крайних элементов конструкции. Их нужно обязательно выровнять по уровню за счет подкладок в виде длинной палки или подкладок, предварительно обработанных мастикой.

Предварительно на брусовом полотне должна провестись обработка специальными антисептическими средствами. Широкая сторона каждой балки устанавливается вертикальным способом, что позволяет усилить жесткость конструкции. В некоторых случаях может не хватить балки в длину дома. Что делать в такой ситуации? Нужно сращивать полотна и устанавливать сборные конструкции.

Выбирать толщину межэтажных перекрытий следует в зависимости от размеров дома и его предназначения

Стыковка позволяет соединить между собой полотна за счет:

• Сращивания полотен в длину;
• Используя срощенные элементы по ширине;
• Вязки или углового соединения.

Концы балок нужно срезать под острым углом, для смазки стоит использовать специальную мастику и несколько слоев рубероида. Там, где проводится соединение краев балок и стен дома, проводится укладка минеральной ваты в углубления, а уже потом заведение материала для последующего монтажа.

Возможные ошибки

Нередко утепление пола в частном доме своими руками не дает ожидаемого эффекта. Причиной этого становятся ошибки, допущенные владельцем во время подготовки или укладки отсечки. Среди них выделяются:

непонимание смысла всей процедуры. Большинство пользователей уверено, что утепление пола делают для того, чтобы повысить температуру воздуха. О том, что основная задача состоит в предотвращении появления конденсата, люди не знают; установка гигроскопичных материалов без гидроизоляционного кокона. В довольно короткий срок вместо утепления получают плесень, грибок и дурные запахи из-под пола; утепление деревянного пола в частном доме необходимо совмещать с организацией качественного воздухообмена

Иначе водяной пар, в избытке находящийся в атмосфере жилых помещений, будет впитываться в другие поверхности; важно правильно выбрать, чем утеплить пол, учесть особенности конструкции подвала или цоколя, прочие факторы. Ошибки на стадии подготовки крайне сложно исправить впоследствии

Утеплить деревянный пол в частном доме своими руками не сложно. Главное, понять физический смысл этого мероприятия и соблюдать правила применения выбранного теплоизолятора. Тогда результатом будет длительный срок службы перекрытия и снижение расходов на обогрев жилища.

Особенности конструкции

Главной особенностью этой конструктивной части строения является наличие внутренних пустот, которые и будут использованы для укладки теплоизолятора или звукоизолирующих материалов. В целом, процесс это не сложный, если соблюдать элементарные правила и технологию укладки.

Еще одна особенность – несущие детали из дерева. К ним можно прикрепить любое покрытие посредством обычных саморезов или гвоздей. Это в значительной степени упрощает монтаж и сборку перекрытия. В зависимости от того, какой конкретно будет выбран вариант теплоизолятора, потребуется обустройство конструкций разного типа и, поэтому, к выбору этой составляющей нужно подойти очень внимательно.

Монолитные межэтажные конструкции

Перекрытие между этажами

Это своеобразная сплошная цельная плита различной конфигурации. Заливается в основном из бетона М200. При этом ее толщина должна быть не меньше 100 мм.

Достоинства:

• отсутствует потребность привлекать дорогостоящую подъемную технику;
• обеспечивается довольно хорошее качество поверхности перекрытия;
• предоставляется возможность создавать межэтажные конструкции со сложной конфигурацией.

К минусам можно отнести необходимость монтажа опалубки и длительный срок готовности перекрытия.

Тонкости монтажа

Традиционно монолитное перекрытие обустраивается в несколько этапов:

1. монтируется специальная несущая конструкция из стальных балок;
2. возводиться опалубка подвесного типа из необрезных досок;
3. сваривается армирующий каркас;
4. заливается бетонная смесь М200.

Виды конструкций перекрытий

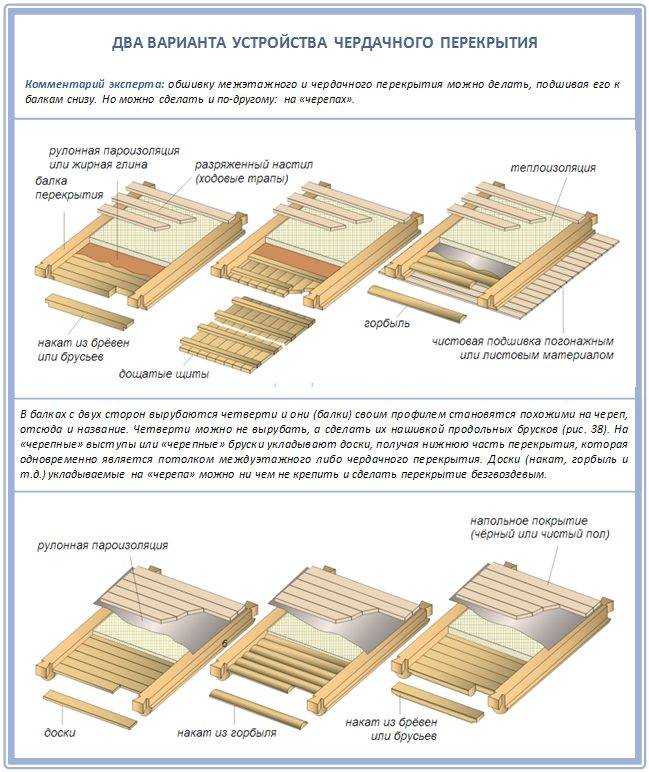

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время

Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.
