Разводка труб в ванной и туалете: лучшие схемы и частые ошибки

Материалы для внутренней и внешней прокладки

Перед тем как приступать к прокладке внутренних сетей на водоснабжение и водоотведение, делается подготовка нужных материалов. Лучше всего, чтобы цвет труб был оранжевый. Итак, замена труб канализации должна производиться из следующих изделий:

• трубы из полипропиленового материала;
• трубы из полиэтиленового материала;
• трубы из поливинилхлорида;
• переходники;
• муфты;
• отводы.

Трубы и элементы

Фитинги

Элементы канализационной системы Под слив внутреннего вида используются приборы из полипропиленового материала. Это связано с достоинствами этого материала. Главные характеристики — мягкость, устойчивость к перепадам температурного режима, высокий срок службы.

Соблюдение правил монтажа послужит залогом надежности соединений

Последовательность действий мастера при соединении полипропиленовых труб методом сварки

Соединяйте полипропиленовые трубы посредством подготовленных заранее тройников, угловых муфт и переходников. Вам понадобятся для работы специальные ножницы, а также паяльный аппарат. Поскольку этот дорогостоящий аппарат нужен будет лишь на время, лучше его арендовать.

Планируя, как самому сделать разводку труб из полипропилена, ориентируйтесь на примеры выполнения такого рода работ на фото и видео.

https://youtube.com/watch?v=8jOI8k-KkUk

После выполнения работ по разводке труб, откройте вентили и проверьте надежность созданной вами водопроводной системы. Если вы соблюдали наши рекомендации, у вас будет уверенность, что правильно подключенные сантехнические устройства обеспечат комфорт в вашем жилище.

Инженерные коммуникации

Прежде всего, нужно определить, какая конкретно сантехника будет устанавливаться и какие коммуникации будут прокладываться в ванной комнате и отдельно в туалете (или же в совмещенном санузле):

1. Ванна. К ней нужно подвести и подключить канализацию, а также горячий и холодный водопровод.
2. Унитаз – к нему подводится холодная вода, и он подключается к канализации.
3. Умывальник – подключается все то же, что и к ванной.
4. Стиральная машинка. К ней нужно подвести холодную воду и канализацию.
5. Бойлер. К нему подводится холодная вода и от него идет стояк горячей.

Когда определились с коммуникациями и всей сантехникой, нужно решить, сколько будет вентилей, с помощью которых перекрывается вода:

• основной на входе горячей воды – должен быть обязательно;
• если есть горячая вода – то основной также должен быть на выходе;
• вентиль на подводе к стиральной машинке должен быть, чтобы в случае поломки, можно было, не отключая весь водопровод, демонтировать технику, то же самое касается бойлера и унитаза.

Преимущества и недостатки совмещенного и раздельного санузла

Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.

Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.

На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.

«Совмещенка» логически оправдана в нескольких случаях:

• при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
• если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
• когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.

Расположение трубопровода

Существует два способа расположения трубопровода — скрытый и открытый. С точки зрения эстетики, скрытый вариант лучше. При этом необходимо быть уверенным в его надёжности. Открытый тип проводки позволяет сэкономить на количестве материала и уменьшить время, затрачиваемое на монтаж, но кроме видимости трубопровода, в холодное время придётся столкнуться с появлением конденсата.

1. Коллекторный. В основе способа лежит параллельное присоединение сантехники к магистральному водоснабжению (стояку). Иными словами, к каждому потребителю от стока подводится своя труба. На ней устанавливается кран, которым регулируется подача воды. Все краны подключаются к коллектору, врезанному в стояк. Достоинством такого подключения является возможность перекрытия какой-либо водопроводной линии без отключения сопутствующих. Недостаток связан с затратностью, так как приходится использовать больше материала. При этом сама разводка получается довольно сложной.

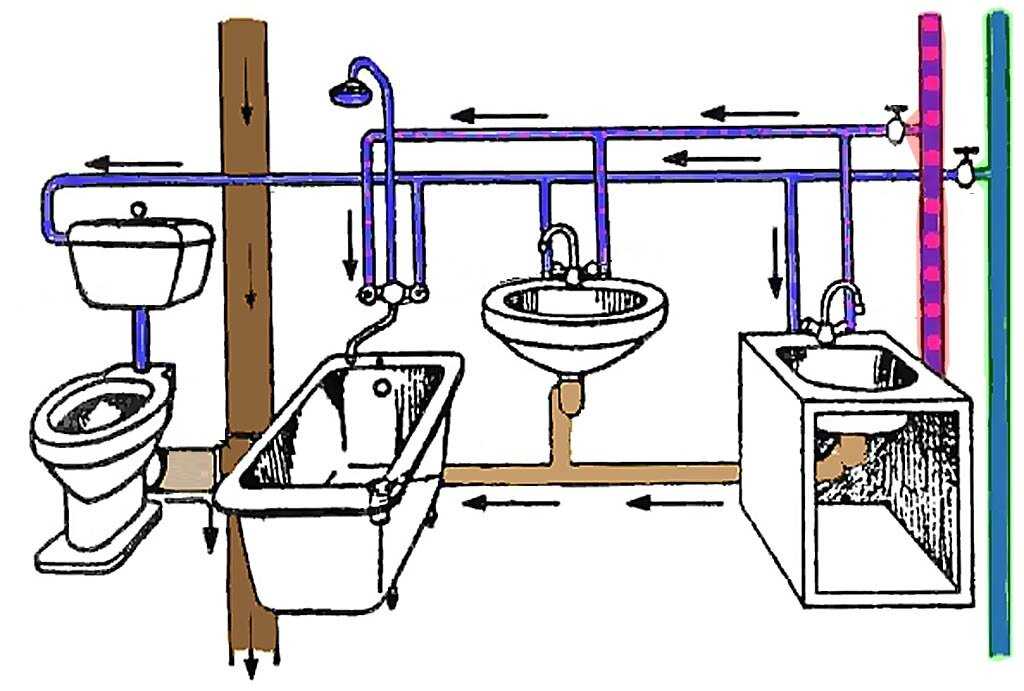

2. Последовательный. Этот вариант считается идеальным для подключения помещений с небольшим количеством водозаборных точек. Его суть в использовании трубы, одним концом подключённой к стояку, а вторым к самому дальнему потребителю. Для промежуточных ответвлений используются тройники, врезающиеся в трубопровод возле каждого места установки сантехнических устройств. Этот вариант экономный и довольно простой для расчёта. Существенный недостаток — общее снижение напора при одновременном задействовании большого количества потребителей.
3. Комбинированный. Используется сочетание последовательного и коллекторного способа. Для разводки в ванной комнате практически не применяется из-за небольшого размера помещения.

Виды разводки труб

На данный момент при сантехнических работах рекомендуются следующие 3 типа:

• Коллекторная (с параллельным подключением каждого объекта к магистральным трубам);
• Последовательная (подключение каждого объекта к основной трубе через отдельный тройник);
• С проходными розетками (схожа с последовательной, но вместо тройников устанавливают розетки).

Последнюю схему прокладки применяют только в частных домах. Она потребует установку дополнительного насоса для подпора воды и прокладку труб значительной длины.

В квартирах же используют первые две схемы, о них расскажем подробнее.

Снимаем старые трубы и ставим новые

Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.

Когда все убрали, можно приступать к монтажу.

Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.

Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.

Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.

Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.

Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.

Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.

Монтаж канализации

Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:

• уклон к стояку 2 см по вертикали на 1 м длины;
• использование раструбных труб серого цвета для внутренней канализации;
• направление раструбов от стояка;
• диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
• применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
• использование отводов 45° для изгиба канализации в одном горизонтальном уровне.

Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:

• монтаж 110 мм участка до унитаза;
• установка тройника с переходом на диаметр 50 мм;
  Переход системы водоотведения с диаметра 110 мм на 50 мм.
• разводка инженерной системы вдоль стены до самого дальнего потребителя.

В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.

Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.

По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.

Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.

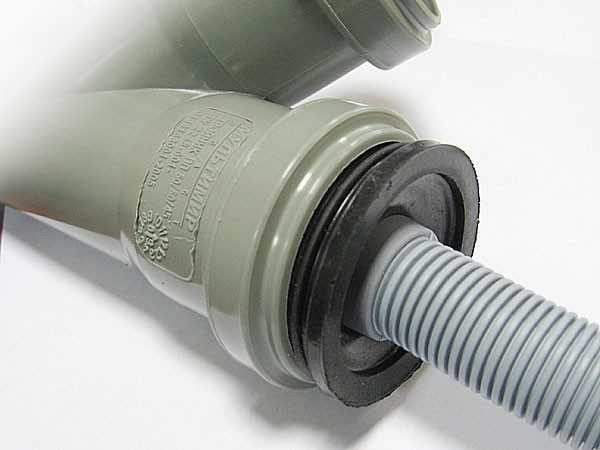

Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».

Способы монтажа

Расчет сантехнических систем

Перед тем как сделать разводку воды в туалете и ванной комнате, я не забыл, что нужно сначала определиться с параметрами труб. В частности, пришлось вычислить требуемый диаметр трубопроводов, по которым поступает холодная и горячая вода, а также отводятся нечистоты. Во время расчета я еще определился с числом необходимых фитингов, длиной труб, под каким уклоном они будут смонтированы. При этом учитывал вид устанавливаемых сантехнических приборов и количество воды, которое требуется для их работы.

На заметку!

Каждый сантехнический прибор потребляет конкретный объем воды. Чтобы проще выполнить вычисления, я использовал в расчетах условную единицу. Ведь она позволяет обозначить определенное количество воды без привязки к конкретным цифрам.

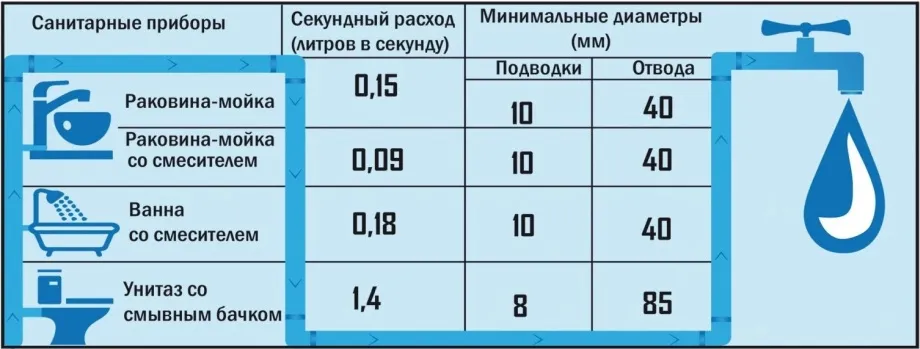

Потребление воды сантехническими приборами

Итак, при расчетах я учел следующее водопотребление:

• умывальник-раковина – 1 условная единица;
• унитаз – 3 условных единицы;
• душ и стандартная ванна – 2 условных единицы;
• стиральная автоматическая машинка – 3 условных единицы.

Из-за небольшого водопотребления каждого устанавливаемого сантехнического оборудования и подключаемой бытовой техники получилась схема разводки труб водоснабжения в ванной и туалете, состоящая из трубопроводов 1/2 дюйма. Это минимально допустимый и распространенный диаметр. Если бы я выбрал трубы меньшего сечения, тогда стиральная машинка не могла бы нормально работать, а ванна долго бы наполнялась.

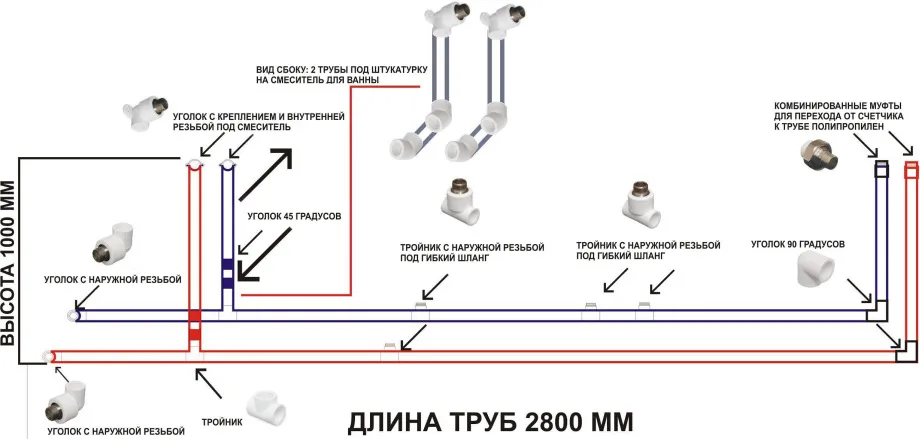

Схема разводки водоснабжения из труб диаметром 1/2 дюйма

Разводка канализации в ванной комнате и туалете осуществлялась с соблюдением других требований, а именно:

• Когда диаметр канализации равен 1 1/4 дюйма, тогда труба пропускает только одну условную единицу стока. При этом наибольшая длина горизонтально расположенного участка трубопровода без вентиляции составляет 700 мм. В то же время максимальное сечение у вытяжной трубы должно быть 1 1/4 дюйма.
• Когда у канализации диаметр 1 1/2 дюйма, тогда система сможет отвести две условных единицы нечистот. При этом наибольшая протяженность горизонтально расположенного канализационного участка без вентиляции может составлять 1000 мм. В то же время вытяжную трубу монтируют с максимальным сечением 1 1/2 дюйма.
• Когда у системы канализации диаметр равен 2 дюймам, тогда через нее сможет пройти две условных единицы нечистот, а наибольшая длина участка без вентиляции, который расположен горизонтально, должна быть не более 1550 мм. При этом вытяжку делают из трубы диаметром максимум 1 1/2 дюйма.

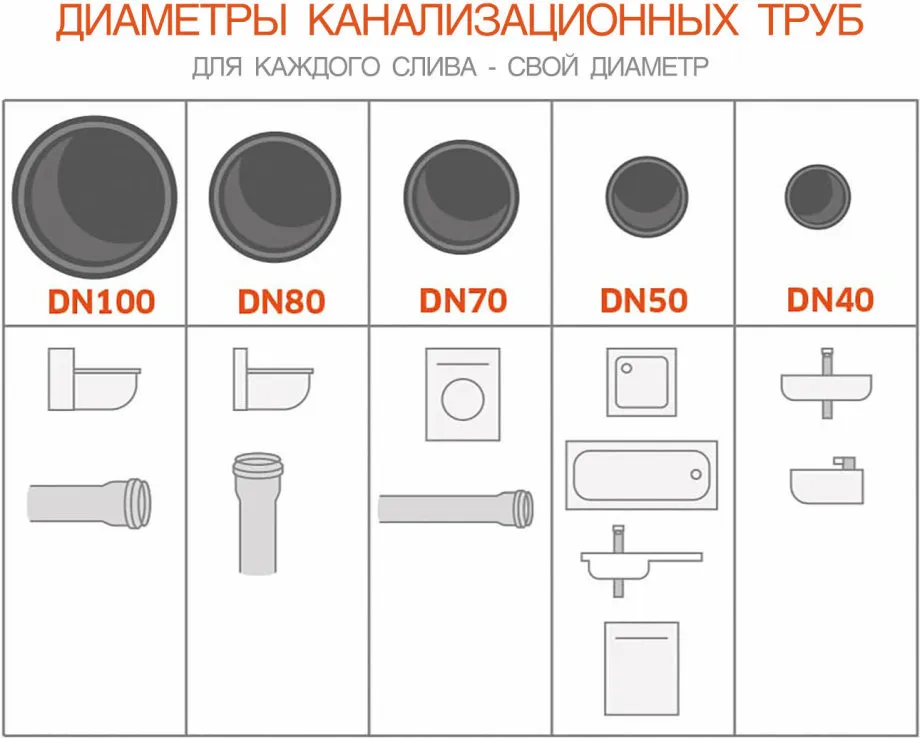

Диаметры труб для канализации

• Когда у канализационной трубы диаметр равен 3 дюймам, тогда через нее пройдет максимум 20 условных единиц стоков. При этом наибольшая протяженность горизонтально расположенного не вентилируемого канализационного отвода составит 2000 мм. В то же время диаметр вытяжной канализации будет равен максимум 2 дюймам.
• Когда канализация имеет диаметр 4 дюйма, тогда через нее сможет пройти максимум 150 условных единиц нечистот. При этом длина не вентилируемого канализационного участка будет составлять максимум 3000 мм, а диаметр вытяжной трубы должен быть равен 3 дюймам.

На заметку!

Выполненная разводка сантехники в доме после правильно проведенного расчета обеспечила нормальную и стабильную работу подключенных приборов. При этом советую делать небольшой запас, когда рассчитывается объем потребляемой воды и нечистот. Это необходимо, чтобы была возможность в будущем при необходимости подключить дополнительное оборудование.

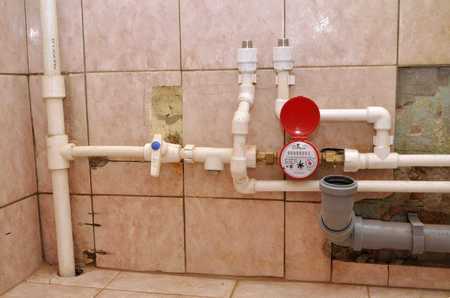

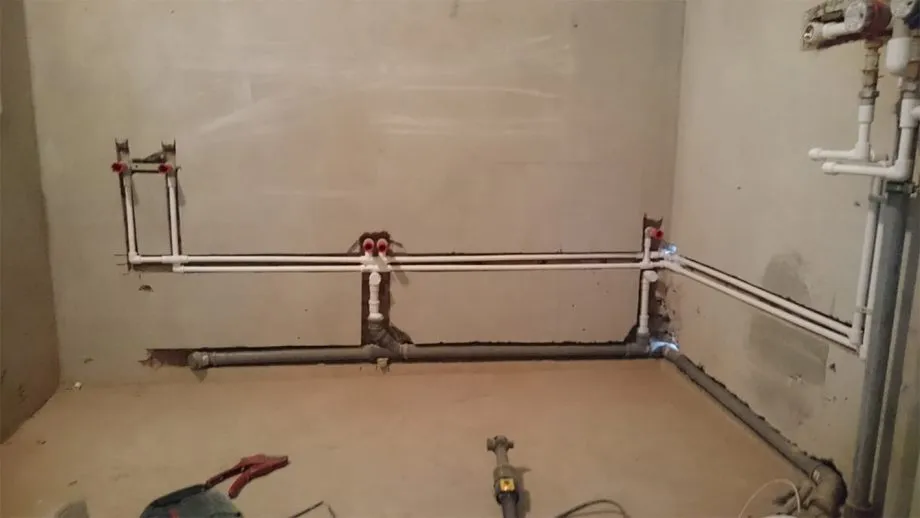

Пример правильно выполненной разводки

Используемый материал

В последнее время наиболее практичными считаются три типа труб: медные, пластиковые и металлопластиковые. Первые из-за своей дороговизны и сложности соединения редко используются при самостоятельном сооружении трубопровода. Второй и третий вид отличаются лёгкостью и скоростью монтажа, отсутствием коррозии.

Пластиковые или полипропиленовые отлично выдерживают давление, и подходят для транспортировки как холодной, так и горячей воды. Части труб соединяются между собой пайкой, образуя неразъёмное надёжное соединение. Сами трубы не гнутся, но, используя разнообразные фитинги, можно сделать любой обход препятствия или поворот трубопровода.

Металлопластиковое изделие представляет собой двухслойную конструкцию, состоящую из пластика, покрытого металлической оболочкой. Трубы хорошо сгибаются, что позволяет обходить небольшие препятствия без применения фитингов. Соединение между собой происходит при помощи муфт или надвижных фиксаторов. По металлопластиковым конструкциям также можно подавать холодную и горячую воду.

Если проектируется трубопровод с внутренним расположением труб, предпочтение следует отдать полипропиленовому виду. Но возможно использование и металлопластиковых изделий, хотя при этом соединения замуровывать не рекомендуется.

Что же касается слива, то выполняется он из ПВХ труб. Стыковка элементов между собой происходит через уплотнители раструбного типа. Это даёт возможность довольно быстро и надёжно собрать (а при необходимости и разобрать) систему отвода сточных вод любой сложности.

Основы сантехники в ванной комнате | Главная Путеводители

Рене Миллер

В ванных комнатах чаще всего находится самое большое количество сантехники и водостоков, чем в любой комнате вашего дома. Каждая из этих арматур и водостоков подключена к магистральному водопроводу и к сливно-сточной и вентиляционной системе. Поначалу эта терминология может сбивать с толку, но базовые знания о сантехнике в ванной легко получить, и домовладелец может оказаться бесценным.

Водоснабжение дома

1. Водоснабжение поступает в вашу ванную комнату из частного колодца или трубы, которая соединяется с городской водопроводной сетью. В большинстве домов основная линия водоснабжения находится в подвале или подвальном помещении. Ваш счетчик воды обычно является точкой разделения между вашими водопроводными линиями и основной линией, принадлежащей вашему муниципалитету. В этих системах используется медная труба диаметром 1/2 дюйма или больше, которая проходит через стену подвала. Трубы подключены к запорному клапану, расположенному рядом с тем местом, где они входят в ваш дом, поэтому при необходимости вы можете перекрыть подачу воды во весь дом. Трубы водоснабжения вашей ванной комнаты будут ответвляться от основной линии на две линии после того, как она войдет в ваш дом. Трубы холодной воды идут прямо к сантехнике и смесителям, а горячая вода идет к водонагревателю. Затем он возвращается по трубам холодной воды в ванную комнату.

Сливы и вентиляция

1. Сливно-сливная и вентиляционная система отводит воду от приборов и из дома. Вентиляционная система вашей ванной комнаты подает воздух в дренажную систему, чтобы убедиться, что отходы удаляются из водопроводных линий вашей ванной комнаты. Эта система обычно состоит из жестких пластиковых труб из ПВХ или АБС-пластика, соединенных от вашей сантехники с канализационной трубой, которая представляет собой вертикальную стопку труб, которая начинается в подвале, где она соединяется с отходящей канализационной линией. Верхний конец дымовой трубы обычно проходит через крышу, где он позволяет газам выходить наружу и способствует дренажному стоку, втягивая свежий воздух внутрь. Каждая сантехника должна подключаться к одному из главных вентиляционных отверстий вашего дома. Обычно лучше всего, чтобы лицензированный профессиональный сантехник проверил, отремонтировал или установил что-либо, связанное с вентиляционной системой.

Устранение засоров

1. Каждый сток в вашей ванной комнате отводит сточные воды от приборов, но иногда эти стоки засоряются. Вы можете использовать вантуз, чтобы удалить засор раковины и унитаза, но убедитесь, что у вас правильный вантуз. Вантуз для унитаза имеет выступающую на конце шейку, а вантуз с плоской чашкой предназначен для устранения засоров в раковине. Иногда засор раковины можно устранить, только отсоединив P-ловушку, которая представляет собой изогнутую часть трубы под раковиной, и очистив слив от материала. Стойкие засоры в унитазе также можно очистить с помощью сантехнического шнека, который использует трос, чтобы проникнуть в слив унитаза и разрушить засор. Если погружение или змеевик не поможет устранить засор, обратитесь к сантехнику для осмотра дренажной и вентиляционной системы.

Примеры схем разводки их виды

Главное отличие разводки сантехнических труб – расположение в ванной комнате, способы распределения водных потоков и методы прокладки. Классическая схема – это последовательное подключение к сантехническим приборам. При составлении нужно учесть расположение узлов подачи воды. В стандартной планировке ванной они находятся у центрального стояка, рядом с унитазом.

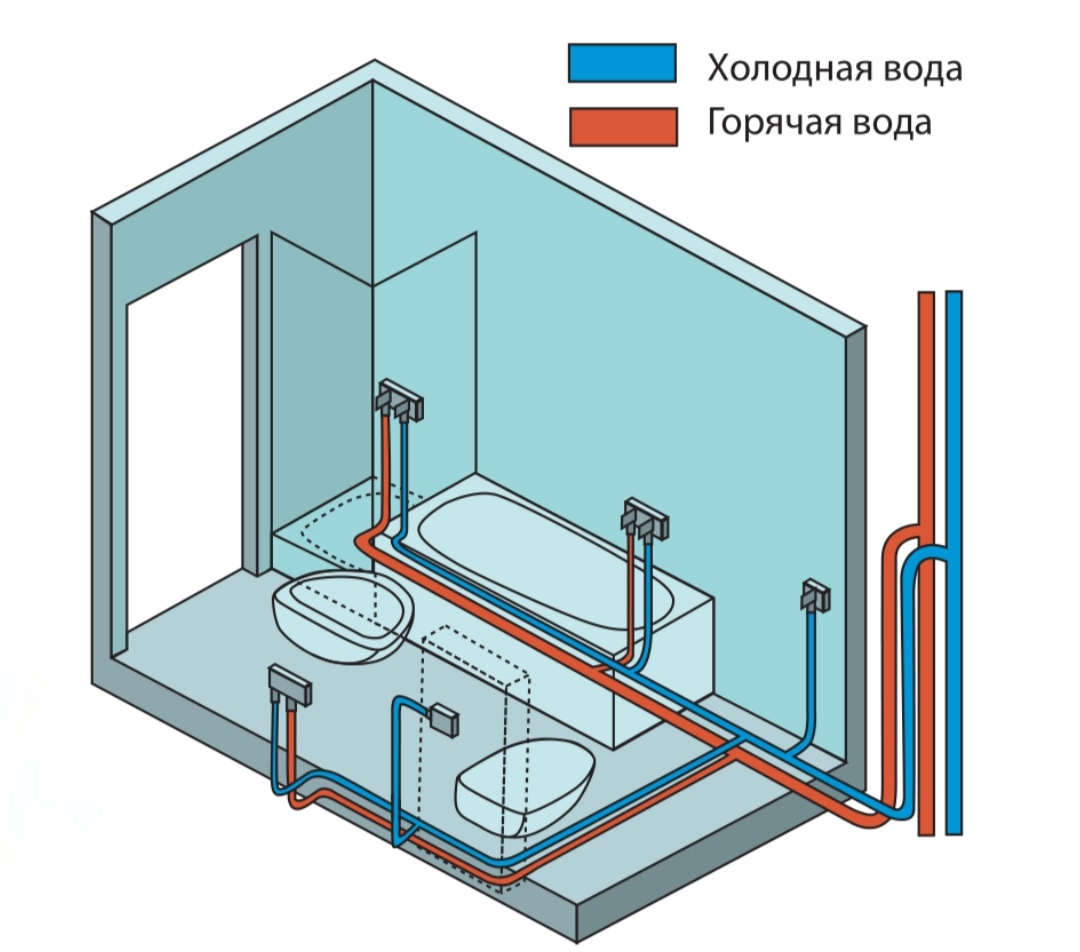

Пример схемы разводки магистралей

Пример схемы подключения для холодного водоснабжения с электрическим водонагревателем.

1. Счетчик холодной воды.
2. Подключение к унитазу, биде.
3. Система фильтрации с элементами грубой и тонкой очистки.
4. Стиральная машина.
5. Электрический водонагреватель. Общая ветка от него ведет на кухню. К ней подключается ванная (душ), раковина.
6. Раковина, ванная.

Если в доме центральная система горячего водоснабжения, в схему добавляется полотенцесушитель. При нагреве воды с помощью проточного газового нагревателя, который обычно устанавливается на кухне, трубопровод горячего водоснабжения ведет из этого помещения в ванную комнату.

Совет: при выборе места установки системы фильтрации учитывается доступность, возможность быстрой смены фильтров. Частный случай – очистка автономного водоснабжения происходит сразу после насосной станции.

Перенос кухни в жилую комнату согласование 2018.

Очень многие люди хотят осуществить именно такую перепланировку. Нам очень часто задают вопрос «Можно ли узаконить перенос кухни в жилую комнату?». К сожалению, ответ только один- нельзя. Существует пункт 24 Постановления Правительства РФ от 28.01.2006 №47, который запрещает размещение кухни над жилыми помещениями соседей снизу. В таком случае, эти помещения должны быть признаны непригодными для проживания. То же самое можно сказать и про простое увеличение кухни за счет жилой комнаты.

Данные перепланировки возможно узаконить только в одном случае- если под Вами располагаются нежилые помещения, то есть Ваша квартира находится на первом или втором этаже. Тогда указанный выше пункт Постановления не нарушается и перенос кухни в другую комнату может быть осуществлён с получением на это официального разрешения.

Прежде чем перейти к остальным нюансам по переустройству кухни, сделаем небольшое отступление для тех, кто не собирается проходить все инстанции самостоятельно.

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

• последовательная;
• коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Схема коллекторной разводки сложнее.

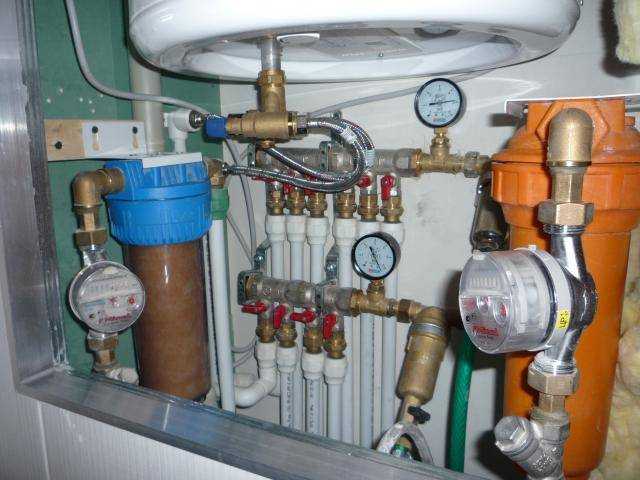

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

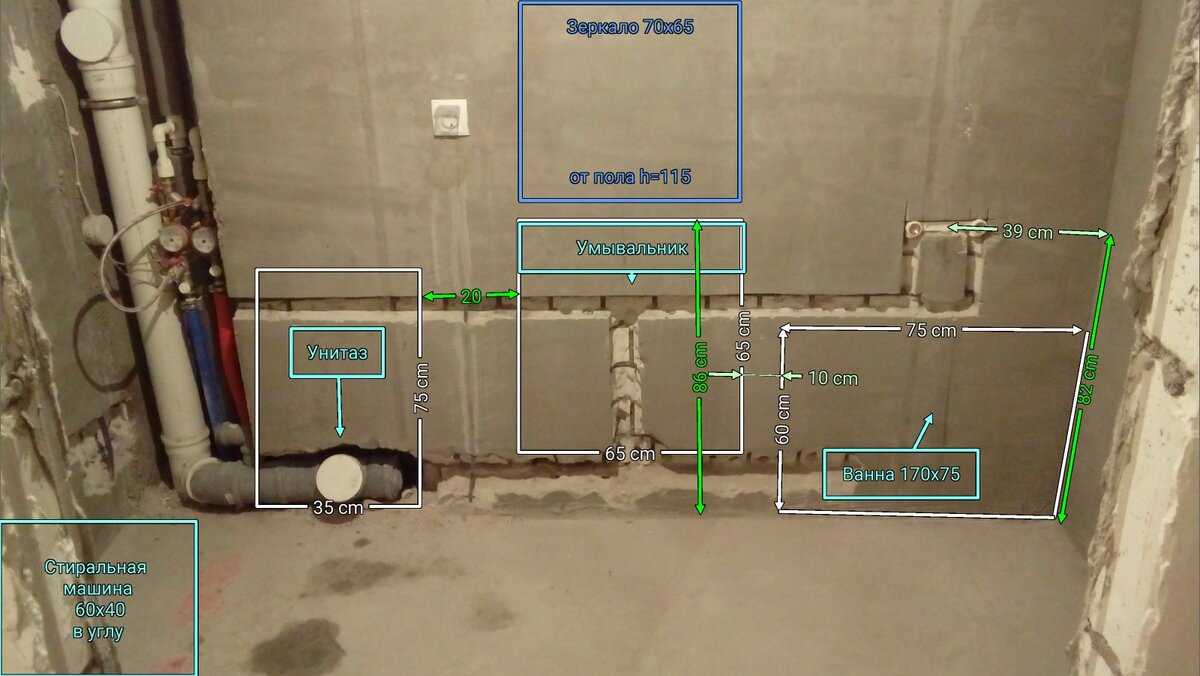

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Как подключить ванну к водопроводу

После установки канализационного соединения, монтируется смеситель. С его помощью ванна будет подключена к водопроводу. Водяные розетки представляют собой отверстия в стене, к которым подключены отводы от центрального стояка.

Конструкция смесителя

1. На эксцентрики наматывается ФУМ-лента. После они аккуратными плавными движениями вкручиваются в розетку. Изнутри «сапожки» не уплотняются – там будет прокладка, которая отлично справится с защитой от протечек. Только после этого на открытые части эксцентриков устанавливаются стаканы или отражатели;

   Пример водяных розеток

2. В комплекте к смесителю обязательно идут специальные прокладки. Они крепятся на выступы эксцентриков и поверх на них монтируется сам кран;

   Установка смесителя на эксцентрики

3. К смесителю подключается душевой шланг. Его крепления также уплотняются при помощи резиновых прокладок, а резьба ФУМ-лентой. При желании можно сразу установить держатель для душевого «дождя»;
4. После проверяется его работа. Обязательно осмотрите эксцентрики – с них не должно ничего капать. Если из соединений вытекает вода – требуется более плотно прижать части конструкции.

Самый лучший способ проверки – включить воду и набрать половину ванны. При таком давлении все непрочные соединения сразу покажут себя. Обнаруженные негерметичные крепления подтягиваются и обрабатываются герметиками.

Гофра для унитаза — размеры, подключение, демонтаж

Способы разводки труб и прокладки трубопровода

Способов разводки труб существует три:

• коллекторная;
• последовательная;
• разводка с проходными розетками.

Последний способ практически не используется, поэтому рассмотрим первые два из них.

Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.

А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему. Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.

Способов прокладки трубопровода в ванной существует два:

• открытая разводка труб;
• скрытая.

При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.

Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.

Как перенести без согласования

Обычно управляющая компания отвечает за инженерные системы здания до первого врезанного от стояка крана, вентиля. Ответственность за трубы внутри квартиры после этих кранов несет собственник. Поэтому, если объединение туалета с ванной комнатой в хрущевке не планируется, то смещение водяного ПС на соседнюю стену на согласование не подается.

Единственное, что запрещает действующий закон – это переносить обогревательный прибор на стены, смежные с жилыми помещениями квартиры. Для условий Москвы перечень работ, выполняемых за деньги, и в счет платы за техобслуживание зданий можно узнать в приложениях 5 и 6 ЖНМ-96-01 согласно постановлению за номером 465 от 04.06.96 Правительства, соответственно.

Подводка труб к полотенцесушителю

Подводящие трубы могут быть протянуты к полотенцесушителю от стояка отопления либо от магистрали горячего водоснабжения. Стоит учесть, что при работе от ЦО радиатор будет функционировать только в отопительный сезон. Также врезка отводов в систему отопления потребует на время перекрыть подачу на стояке, что представители ЖКХ делают за отдельную плату. В зимнее время такие работы вообще не проводят из-за риска заморозить трубу.

Поэтому рациональнее будет подключаться от горячего трубопровода. При этом для удобства и экономии горячей воды между магистралью и полотенцесушителем рекомендуем ставить байпасную перемычку. Она соединяет прямую и обратную трубы, а шаровые краны перед змеевиком и после него позволят отсекать полотенцесущитель на случай его замены или для сохранения тепла.

При прокладке подводящих труб нужно точно выдержать 2 размера: межосевое расстояние патрубков для подключения радиатора и минимальный отступ от стены ванной комнаты. У радиаторов с диаметром труб до 23 мм оно равно 35 мм, у труб диаметром свыше 25 мм – 50 мм. В целом для подключения полотенцесушителя понадобятся 2-3 крана на байпасную перемычку, 2 тройника на магистральную трубу и выводы из нее, 2 тройника на байпас и 2 переходные муфты для подключения змеевика.

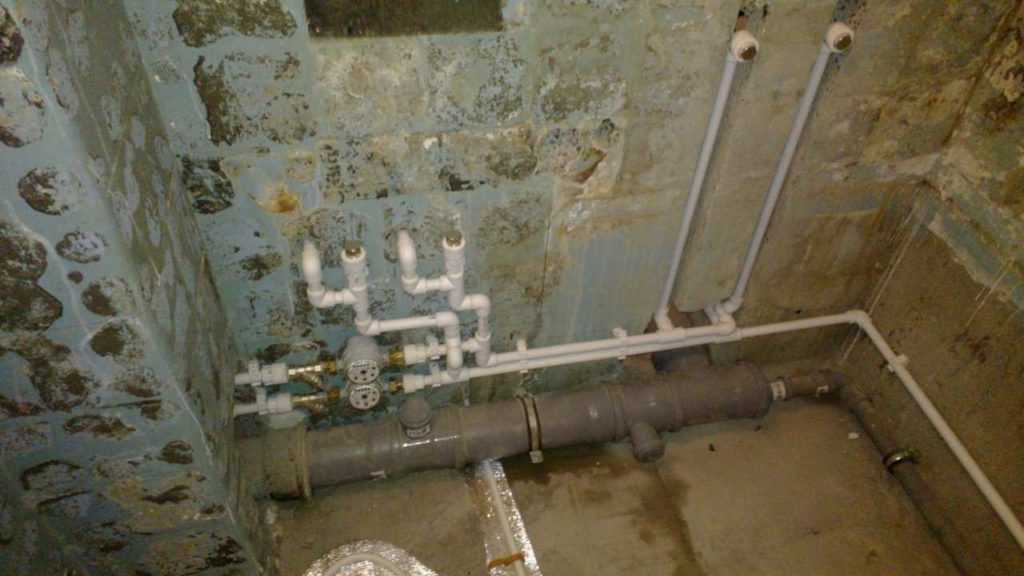

Виды разводки труб

На данный момент при сантехнических работах рекомендуются следующие 3 типа:

• Коллекторная (с параллельным подключением каждого объекта к магистральным трубам);
• Последовательная (подключение каждого объекта к основной трубе через отдельный тройник);
• С проходными розетками (схожа с последовательной, но вместо тройников устанавливают розетки).

Последнюю схему прокладки применяют только в частных домах. Она потребует установку дополнительного насоса для подпора воды и прокладку труб значительной длины.

В квартирах же используют первые две схемы, о них расскажем подробнее.
