Как сделать расчет трубы на изгиб

Какая нагрузка действует на профильную трубу

Другой вопрос, как рассчитать размеры профильной трубы так, чтобы обойтись «малой кровью», купить подходящую по нагрузке трубу. Для изготовления перил, оградок, теплиц можно обойтись без расчетов. Но если вы строите навес, кровлю, козырек, без серьезных расчетов нагрузки не обойтись.

Каждый материал сопротивляется воздействию внешних нагрузок, и сталь – не исключение. Когда нагрузка на профильную трубу не превышает допустимых значений, то конструкция согнется, но выдержит нагрузку. Если вес груза убрать, профиль примет исходное положение. В случае превышения допустимых значений нагрузки труба деформируется и остается такой навсегда, либо разрывается в месте сгиба.

Чтобы исключить негативные последствия, при расчете профильной трубы учитывайте:

1. размеры и сечение (квадратное или прямоугольное);
2. напряжение конструкции;
3. прочность стали;
4. типы возможных нагрузок.

Классификация нагрузок на профильную трубу

Согласно СП 20.13330.2011 по времени действия выделяют следующие типы нагрузок:

1. постоянные, вес и давление которых не меняется со временем (вес частей здания, грунта и т.д.);
2. временные длительные (вес лестницы, котлов в коттедже, перегородок из гипсокартона);
3. кратковременные (снеговые и ветровые, вес людей, мебели, транспорт и т.д.);
4. особые (землетрясения, взрывы, удар машины и т.д).

К примеру, вы сооружаете навес во дворе участка и используете профильную трубу как несущую конструкцию. Тогда при расчете трубы учитывайте возможные нагрузки:

1. материал для навеса;
2. вес снега;
3. сильный ветер;
4. возможное столкновение автомобиля с опорой во время неудачной парковки во дворе.

Для этого воспользуйтесь СП 20.13330.2011 «Нагрузки и воздействия». В ней есть карты и правила, необходимые для правильного расчета нагрузки профиля.

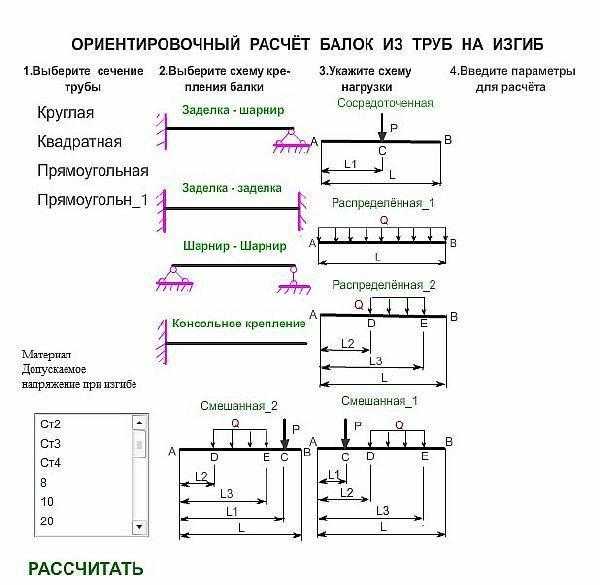

Расчетные схемы нагрузки на профильную трубу

Кроме типов и видов нагрузки на профили, при расчете трубы учитываются виды опор и характер распределения нагрузки. Калькулятор рассчитывает, используя только 6 типов расчетных схем.

Максимальные нагрузки на профильную трубу

Некоторые читатели задаются вопросом: «Зачем делать такие сложные расчеты, если мне нужно сварить перила для крыльца». В таких случаях нет необходимости в сложных расчетах с учетом нюансов, так как можно прибегнуть к готовым решениям (таб. 1, 2). Таблица 1. Нагрузка для профильной трубы квадратного сечения

Размеры профиля, мм	Максимальная нагрузка, кг с учетом длины пролета
1 метр	2 метра	3 метра	4 метра	5 метров	6 метров
Труба 40х40х2	709	173	72	35	16	5
Труба 40х40х3	949	231	96	46	21	6
Труба 50х50х2	1165	286	120	61	31	14
Труба 50х50х3	1615	396	167	84	43	19
Труба 60х60х2	1714	422	180	93	50	26
Труба 60х60х3	2393	589	250	129	69	35
Труба 80х80х3	4492	1110	478	252	144	82
Труба 100х100х3	7473	1851	803	430	253	152
Труба 100х100х4	9217	2283	990	529	310	185
Труба 120х120х4	13726	3339	1484	801	478	296
Труба 140х140х4	19062	4736	2069	1125	679	429

Таблица 2. Нагрузка для профильной трубы прямоугольного сечения (рассчитывается по большей стороне)

Размеры профиля, мм	Максимальная нагрузка, кг с учетом длины пролета
1 метр	2 метра	3 метра	4 метра	5 метров	6 метров
Труба 50х25х2	684	167	69	34	16	6
Труба 60х40х3	1255	308	130	66	35	17
Труба 80х40х2	1911	471	202	105	58	31
Труба 80х40х3	2672	658	281	146	81	43
Труба 80х60х3	3583	884	380	199	112	62
Труба 100х50х4	5489	1357	585	309	176	101
Труба 120х80х3	7854	1947	846	455	269	164

Пользуясь готовыми расчетами, помните, что в таблицах 2 и 3 указана максимальная нагрузка, от воздействия которой труба согнется, но не сломается. При ликвидации нагрузки (прекращение сильного ветра) профиль вновь обретет первоначальное состояние. Превышение максимальной нагрузки даже на 1 кг ведет к деформации или разрушению конструкции, поэтому покупайте трубу с запасом прочности, в 2 – 3 раза превышающим предельное значение.

Какая нагрузка действует на профтрубу?

Важным критерием, который учитывается при подсчетах, является время воздействия и тип нагрузок. Данные показатели регламентированы СП 20.13330.2011 «Нагрузки и воздействия». Различают силу давления:

• Постоянные, когда масса и воздействующая сила не меняются на протяжении длительного временного периода. Воздействия создаются элементами здания (несущими и ограждающими конструкциями), грунтами, гидростатическим давлением.
• Длительные. Временные перегородки из ГКЛ, стационарное оборудование, складируемые материалы, а также как результат изменения влажности или усадки.
• Кратковременные. Оборудование, вес людей и транспортных средств, климатические, создаваемые снегом, ветром, перепадами температур, обледенением.
• Особые. Сейсмические и взрывные воздействия, влекущие изменения структуры грунта, результат столкновения транспортных средств и обусловленные пожаром.

В Своде правил представлены формулы для подсчета, таблицы и схемы по каждому типу нагрузок. Также берется в учет реалистичное сочетание все типов давления.

Характеристики металла для гибки

Любому металлу присуща своя точка сопротивления, то есть максимальная и минимальная нагрузка, которую он может выдержать.

Если оказать на металл слишком большое давление, это может спровоцировать деформацию, ненужные прогибы или надломы в профиле. Выполняя расчет на изгиб трубы, необходимо учитывать такие важные характеристики как плотность металла, размеры и диаметр профильных или круглых труб, а также ряд других параметров. Таким образом, можно будет спрогнозировать, насколько эффективным будет использование того или иного материала в условиях окружающей среды.

В процессе гибки трубы происходит сжатие внутреннего слоя металла, он становится меньше, а внешний слой, напротив, увеличивается за счет растяжения. А вот центральный слой металла остается неизменным, сохраняет исходные параметры, обеспечивая тем самым прочность трубы.

Технология выполнения изгиба

В процессе гнутья в металле возникают определенные показатели напряжения. С внешней стороны образуется растягивающее напряжение, а изнутри – напряжение сжатия. В момент таких взаимодействий меняется изгиб оси.

Во время изгибания в согнутом отрезке изменяется форма поперечного сечения. В итоге профиль в виде кольца изменяет свою форму на овальную. Самый четкий овал можно наблюдать посередине прогиба. Деформация снижается в начале и конце прогиба.

У труб, имеющих диаметр не более 20 мм, овальность на отрезке, подвергающемся деформации, должна быть не более 15 %. А для труб с диаметрами равными или более 20 мм – 12,5 %.

Какую нагрузку способны выдержать профильные трубы

Согласно утвержденным стандартам нагрузка по времени воздействия классифицируется на четыре группы:

• Постоянная. На профиль оказывается воздействие без изменений показателей. Это могут быть другие материалы, грунт и т. д.;
• Временно длительная. На профильную конструкцию оказывается нагрузка в течение продолжительного времени. Например, при возведении гипсокартонных перегородок, постройке лестниц в частных домах и т. д.;
• Кратковременная. Трубопрокат испытывает сезонные или временные нагрузки. Например, тяжесть снега, сильного ветра или напора дождя, вес мебели и посетителей и т. д.;
• Особенная. Нагрузка на случай стихийных бедствий или чрезвычайных ситуаций. Например, во время землетрясения, столкновения транспорта и т. д.

Для вычисления силы воздействия на каркас из металлопрофиля следует учесть следующие типы нагрузок:

• вес и вид материала навеса;
• тип снежного покрова и его высота;
• сила ветра;
• возможность повреждения конструкции транспортными средствами.

Рекомендуем ознакомиться: Применение пластиковых труб для организации водосточных систем

Какой может быть максимальная нагрузка на опору из стальной трубы?

Во многих несущих конструкциях труба играет роль элемента, без которого невозможно соорудить каркас . Помимо этого, изделия удобно использовать при устройстве различных перегородок. Важным преимуществом продукции является то, что она подходит как для временного, так и постоянного применения. Именно поэтому зачастую трубы используют в качестве надежных опор для аппаратуры, вспомогательного оборудования.

Эксплуатация трубы в качестве несущего элемента объясняется тем, что данное изделие отличается:

• высокой прочностью на сдавливание и разрыв;
• невосприимчивостью к вибрациям;
• достаточной упругостью;
• пригодностью к многократному применению;
• доступной ценой;
• простотой монтажа.

Для достижения таких преимуществ от использования необходимо верно определить несущую способность, то есть выполнить расчет нагрузки, которую может выдержать опора из стальной трубы для навеса, ВЛ, оборудования и т. д.

Основные методы проведения инженерных расчетов

Для ответственного строительства, например, полноценного жилого дома, лучше доверить расчеты специалистам и проектировщикам. Рассматривая иные объекты можно воспользоваться готовыми программами в интернете типа гибочного калькулятора для профильных труб. Также существуют готовые справочные таблицы и ряд формул для расчета профиля на изгиб. Рассмотрим детальнее каждый из трех способов.

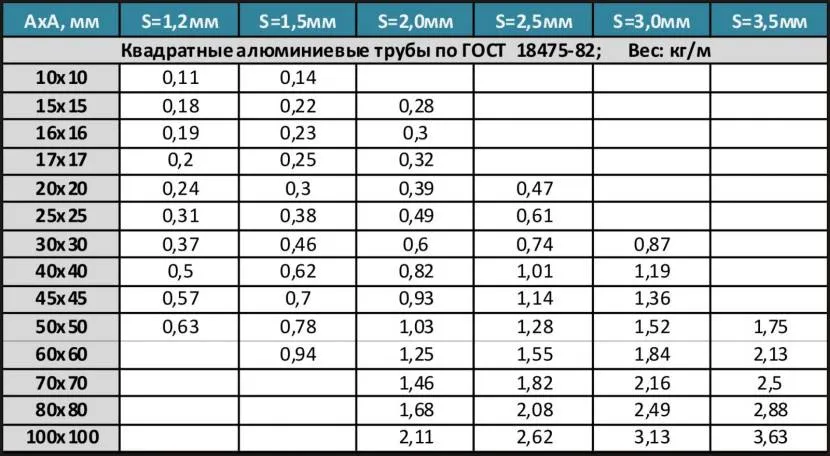

Пример таблицы для определения веса профильной трубы из алюминияИсточник sigma.vn.ua

Табличный подход

Технические справочники составляются с учетом разнообразия опорной системы, способов фиксации образцов на этих опорах. Также рассматривается природа оказываемой нагрузки. Чтобы правильно произвести расчет нагрузки на профильную трубу ориентируясь на таблицы, необходимо рассматривать 4 параметра:

• I – момент инерции трубы (значения можно взять из табличных сведений в документах ГОСТ 8639-82 для квадратного сечения и ГОСТ 8645-68 – для прямоугольного);
• L – длина рабочего пролета;
• Q – механическая нагрузка на трубу;
• модуль упругости (показатели берутся из действующих СНиП).

Все эти значения впоследствии пригодятся для проведения вычислений по формуле. Здесь будут учитываться распределение давления и способ фиксации профиля к опорной системе. Стоит отметить, что формулы для расчета трубы на прогиб в зависимости от схемы оказываемой нагрузки могут меняться.

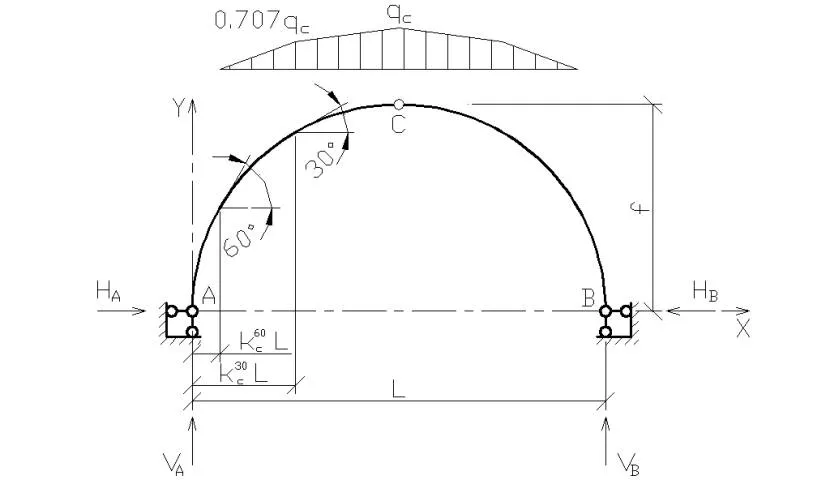

Пример составления схемы для арочной теплицы с учетом нагрузки от снежного покроваИсточник studfile.net

Формула для определения предельного напряжения

Для строительства качественного и выносливого объекта важно определить допустимое значение несущей способности профильной трубы на изгиб. Здесь вычисления основываются на законе Гука

Он раскрывает пропорциональность силы упругости деформациям. То есть искомая величина вероятного напряжения будет результатом деления изгибающего момента силы на механическое сопротивление: Q=M/W.

Если необходимо определить поперечное сечение профиля для стояка, то можно обратиться к другой формуле: F=N/R. Здесь результат площади измеряется в кв.см. За отсчетные параметры принимаются действующая масса (кг) и механическое сопротивление материала во время деформационного процесса (кг/кв.см). Перечисленные показатели можно найти в готовых технических таблицах.

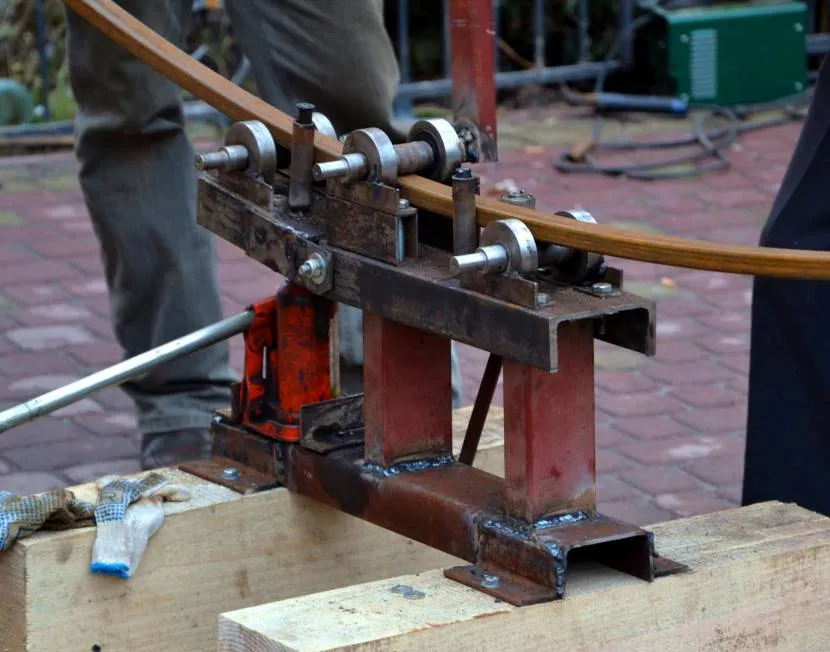

Деформация металлопрофиля под давлением от трубогибаИсточник bani-nsk.ru

Программное обеспечение

Калькулятор позволяет упростить расчет нагрузки на профильную трубу. Здесь нет необходимости в изучении табличных справочников, информации в нормативных документах. Также не требуется квалификация в инженерном мастерстве. Здесь достаточно ввести требуемые значения относительно характеристик и размеров изделий, некоторые параметры касательно возводимой конструкции. В программу уже внесены все необходимые технические данные, на основе которых результат выдается быстро и с максимальной точностью.

Видео описание

В этом видео продемонстрировано тестирование профильных труб на предмет несущей способности в тепличной конструкции:

Коротко о главном

На конструкции из профильного металлопроката оказывается давление со стороны строительных материалов, природных явлений, человеческого фактора и непредвиденных чрезвычайных происшествий.

На этапе проектирования по СП 20.13330 от 2011 года учитываются 4 типа нагрузок: постоянные, долговременные, кратковременные и особые.

Определение максимально допустимой нагрузки важно, чтобы исключить деформацию профильной трубы и повреждение строения. Не обязательно проводить инженерные расчеты для компактных ненагруженных конструкций типа оградок и теплиц

Не обязательно проводить инженерные расчеты для компактных ненагруженных конструкций типа оградок и теплиц.

Расчеты проводятся для неответственных объектов посредством справочных таблиц, готовых формул и программного обеспечения для определения максимально допустимой нагрузки на изделия.

Какая нагрузка оказывается на конструкции

Нагрузка на профильную трубу оказывается со стороны природных явлений, строительных материалов, различных предметов, людей и животных. Реже рассматриваются риски аварийных ситуаций, например, удар от машины или рядом расположенного столба, ограждения. Технически на этапе проектирования инженерами ведется учет трех фактически всегда присутствующих типов возможного давления:

1. Постоянное. Здесь рассматриваются такие объекты и явления, которые неизменно воздействуют на профиль. К таковым относятся почва с грунтовыми водами, масса строения или его отдельных элементов.
2. Длительное, но временное. Под такими воздействующими факторами подразумеваются архитектурные элементы здания или бытовая техника, которые имеют большой вес и могут быть при необходимости демонтированы либо заменены иными объектами.
3. Краткосрочное. Это могут быть автомобили, мебель, перемещающиеся люди. Из природных явлений в большей степени нагрузку обеспечивают ветер и сугробы, наледь.

Результат упущенной при расчетах нагрузки на теплицу со стороны снежного покроваИсточник izhevsk.ru

Изучая пункты в СП 20.13330 от 2011 года стоит обратить внимание на еще одну, так называемую, особую группу. В перечне возможных нагрузок присутствуют такие предсказуемые, но редкие явления, как ливневые дожди, торнадо или землетрясение

Подобное в соответствующих регионах всегда учитывается. Но риски аварийных ситуаций типа обвала грунта по тем или иным причинам, столкновения машины с объектом, взрыва просчитываются не всегда. Однако это также должно быть предусмотрено проектировщиками.

Коротко о предельной выносливости изделий

Стоит отметить, что несущая способность профильной трубы имеет свои ограничения. Максимальные показатели, которые указывает производитель, не исключают прогибание образца, но гарантируют сохранение его целостности. То же касается восстановления изначально заданной формы после изменения нагрузки в меньшую сторону. В таблицах представлена информация о предельных показателях давления в кг на тот или иной стальной профиль в зависимости от его сечения и длины.

Сечение (в мм)	Длина рабочего пролета/расстояние между опорами (в м)
1	2	3	4	5	6
Труба с квадратным сечением
40*40*2	709	173	72	35	16	5
40*40*3	949	231	96	46	21	6
50*50*2	1165	286	120	61	31	14
50*50*3	1615	396	167	84	43	19
60*60*2	1714	422	180	93	50	26
60*60*3	2393	589	250	129	69	35
80*80*3	4492	1110	478	252	144	82
100*100*3	7473	1851	803	430	253	152
100*100*4	9217	2283	990	529	310	185
1020*120*4	13726	3339	1484	801	478	296
140*140*4	19062	4736	2069	1125	679	429
Труба с прямоугольным сечением
50*25*2	684	167	69	34	16	6
60*40*3	1255	308	130	66	35	17
80*40*2	1911	471	202	105	58	31
80*40*3	2672	658	281	146	81	43
80*60*3	3583	884	380	199	211	62
100*50*4	5489	1357	585	309	176	101
120*80*3	7854	1947	846	455	269	164

Важно учитывать, что превышение заданного предела является причиной безвозвратной деформации изделий, появления трещин и разрушительных последствий конструкции в целом. Поэтому специалисты рекомендуют отдавать предпочтение профильным трубам с двукратным или троекратным запасом прочности относительно расчетной

К исключениям можно отнести небольшие объекты, типа теплиц, компактных ненагруженных ограждений.

Предельный радиус изгиба

Если допустимое давление указывается с максимальным значением, то предел изгибания для профильного проката стандартами устанавливается минимальный. Показатели в большинстве своем зависят от размера трубы и способа загиба заготовки. К таковым относятся:

• нагревание или посредством пескоструйного оборудования – минимальное значение радиуса превышает 3,5 DN;
• с помощью гибочного устройства – свыше 4 DN;
• с использованием печей – допустим предел в 2,5 DN.

Изогнутая профильная трубаИсточник ceh24.ru

Здесь под DN подразумевается площадь внешнего сечения профиля до механического воздействия на него. Измерения технологами проводятся с учетом гибкости и плотности исходного материала, толщины стенок заготовки. Стоит отметить, что важным условием является утончение металлопроката не более чем на 15%.

Виды вероятных нагрузок

Как можно классифицировать нагрузки на балку из трубы? В соответствии с СП 20.13330.2011 «Нагрузки и воздействия» моменты нагружения конструкции можно распределить по следующим признакам:

• постоянные – давление и вес которых не изменяются с течением времени, это такие, как собственный вес конструкции;
• временные длительные, учитывающие вес дополнительных конструкций сооружения, включая оборудование, мебель и прочее;
• кратковременные поперечные, зависящие от внешних условий эксплуатации – нагрузки от ветра, снега или дождя, для определения которых производится собственный расчет, зависящий от района расположения объекта. Такие нагружения в экстремальных условиях создают условия, при которых возможен прогиб балки из трубы.
• особые условия воздействия, к которым можно отнести воздействие от удара автомобиля во время парковки, в результате которого опора может прогибаться;
• сейсмические – для местностей с определенной сейсмической активностью.

Прочностью перекрытия определяется уровень безопасности проживания на загородном участке или в деревенском доме.

Степень нагружения конструкций можно подбирать по таблицам, при этом учитываются:

1. величина момента инерции, обозначенная в стандартах;
2. длина пролета;
3. величина нагрузки;
4. модуль Юнга (справочные данные).

В таблицах приводятся готовые данные, рассчитанные по специальной формуле например для круглых, квадратных и прямоугольных профилей. Все прочностные расчеты несущих конструкций по определению сложны в исполнении и требуют специальной инженерной подготовки в области сопротивления материалов. Поэтому лучше воспользоваться специальным онлайн-калькулятором. Чтобы рассчитать нагрузки достаточно ввести исходные данные в таблицу и на выходе можно получить точный результат быстро и без особых затруднений.

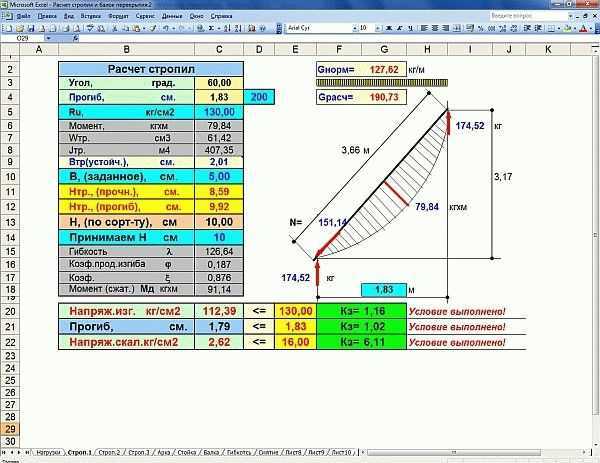

При проектировании и изготовлении конструкций из металла и других материалов очень важно соблюдать и выполнять физико-механические расчеты на прочность, одним из которых является расчет балок на изгиб (прогиб). Выполнять расчет прогиба балки онлайн – очень удобно и быстро

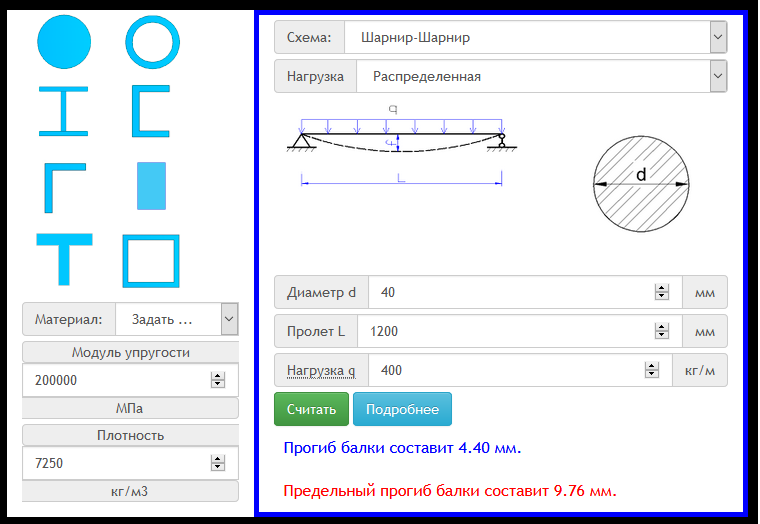

Поэтому специалисты нашего предприятия подготовили онлайн калькулятор для расчетов.

Площадь поперечного сечения профиля:

Расчетный вес профиля (балки):

Описание

При выборе схемы с распределенной нагрузкой, приложенная «Нагрузка Q» указывается как относительная «килограмм на метр». Определяется она по формуле Q = /.

Использование калькулятора «Расчет прогиба балки онлайн» значительно сократит время и послужит залогом надежных инженерных конструкций.

Калькулятор разработан исключительно по формулам Сопромата и справочным данным для каждого типа материала и сечения балки. Расчет прогиба сечения является теоретическим, следовательно практические значения могут быть отличными от расчетных и зависеть от множества условий. Однако значения полученные в данном калькуляторе будут невероятно полезными и послужат основой для расчета необходимой конструкции.

Какие характеристики профильных труб влияют на массу?

Наиболее востребованными разновидностями этой металлопродукции являются изделия с прямоугольным и квадратным профилем.

Размеры

Это определяющие факторы, и к ним относятся: ширина и высота поперечного сечения, толщина стенки. Углы профильных изделий могут быть четкими прямыми или скругленными. Скругленность незначительно влияет на вес погонного метра, особенно в случае маломерных изделий. Сортамент квадратных и прямоугольных стальных труб, предназначенных для создания металлоконструкций, определяется ГОСТом Р 54157-2010.

Плотность стали

Усредненно для расчетов плотность стали принимают равной 7850 кг/м3. Но, в зависимости от содержания углерода, эта величина изменяется: чем выше процентное соотношение углерода в сплаве, тем меньше масса металла.

Таблица плотности различных марок стали

Наименование	Марки	Плотность, кг/м3
Коррозионностойкие стали	12Х18Н10Т, 08Х18Н10Т	7900
Конструкционные углеродистые стали обыкновенного качества	Ст3 пс/сп	7870
Конструкционные углеродистые качественные стали	10, 20, 30, 40	7850
Инструментальные стали	Х12МФ	7700
Низколегированные стали	09Г2С, 30ХГСА	7850
Стали рессорно-пружинные	65Г	7850
Инструментальные штамповые стали	5ХНМ	7800

Радиус гиба трубы — приспособления для получения в быту и промышленности

На строительном рынке можно обнаружить большое количество приспособлений индивидуального использования для изгибания труб, от простейших пружин до сложных электромеханических станков с гидравлической подачей.

Ручные трубогибы

Трубогибы данного класса обладают невысокой стоимостью, имеют простую конструкцию, малый вес и габариты, процесс изгибания заготовки происходит за счет физического усилия работника. По принципу работы ручные агрегаты, выпускаемые промышленностью, можно разбить на следующие категории.

Рычажные. Изгибание производится за счет большого рычага, позволяющего уменьшить прилагаемое мышечное усилие. В таких устройствах заготовка вставляется в оправку заданной формы и размера (пуансон) и с помощью рычага происходит огибание шаблонной поверхности изделием — в результате получается элемент заданного профиля. Рычажные устройства позволяют получать радиус закругления в 180 градусов и подходят для труб из мягких металлов небольшого диаметра (до 1 дюйма). Для получения закруглений различного размера используют сменные пуансоны, для облегчения проведения работ многие модели оснащаются гидроприводом.

Рис. 7 Арбалетные приспособления ручного типа, чтобы получить нужный радиус гиба трубы

Арбалетные. При работе заготовка помещается на два валика или упора, а изгибание происходит давлением на ее поверхность между упорами пуансона заданной формы и сечения. Агрегаты имеют сменные пуансонные насадки и передвижные упоры, позволяющие задавать радиус изгиба стальной трубы или заготовок из цветных металлов.

Гибочный башмак установлен на штоке, который может перемещаться с помощью винтовой передачи, гидравлического давления жидкости при ручном нагнетании или посредством гидравлики с электроприводом. Подобные устройства позволяют производить изгибание труб из мягких материалов диаметром до 100 мм.

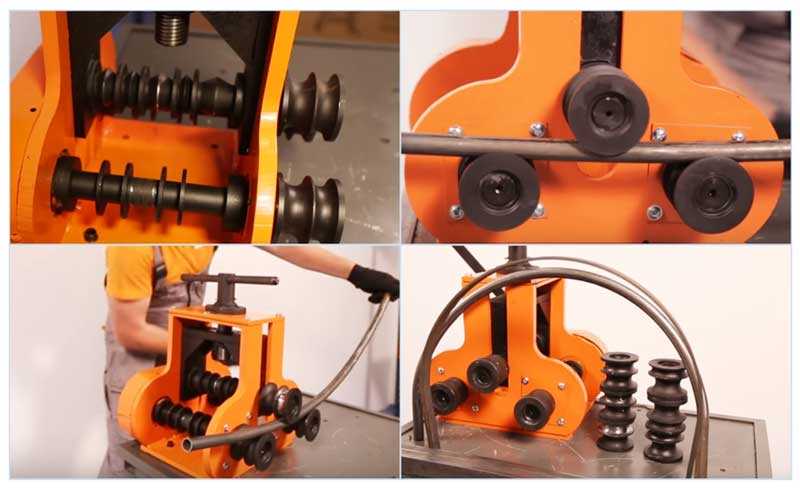

Трехроликовые агрегаты (трубогибочные вальцы). Являются самым распространенным типом трубогибочных агрегатов в быту и промышленности, работают по принципу холодной вальцовки. Конструктивно выполнены в виде двух роликов, в ручьи которых устанавливается заготовка, третий ролик постепенно подводят к поверхности, одновременно прокатывая изделие в разные стороны. В результате происходит деформация заготовки без складкообразования большего сечения, чем в других ручных трубогибах.

Отличительной особенностью агрегата является невозможность получения малого радиуса закругления (обычное значение 3 — 4 величины внутреннего диаметра).

Все перечисленные устройства являются бездорновыми агрегатами, поэтому неэффективны при гибке тонкостенных изделий, также их нежелательно использовать при работе с заготовками со сварным стыком стенок — при пластический деформации возможно раскрытие отдельных участков шва.

Рис. 8 Трубогибочные вальцы

Электромеханические трубогибы

Электромеханические агрегаты в основном используются в промышленности и обеспечивают выполнение следующих технологических процессов.

• Бездорновая гибка. Станки применяются при работе с заготовками, для радиусов гиба 3 — 4 D., способны изгибать толстостенные трубы для мебельной и строительной отрасли, магистральных трубопроводов. Станки имеют самую простую конструкцию и управление по сравнению с другими видами, отличаются малыми габаритными размерами и весом.
• Бустерная обработка. Агрегаты, работающие по специальной технологии продвижения каретки с деталью дополнительным узлом, разработаны для получения сложных гибов без утоньшения стенок. Применяются для изготовления змеевиков различной формы в тепловой энергетике, котельной и водонагревательной индустрии.
• Дорновая гибка. Агрегаты данного типа позволяют производить высококачественное изгибание тонкостенных элементов с наружным диаметром до 120 мм. Промышленные станки могут иметь автоматическое или полуавтоматическое исполнение с числовым программным управлением.
• Трехвалковая гибка. Конструкция широко используется для изгибания любых металлов и сплавов, отличается универсальностью: отлично справляется с профилем круглого или прямоугольного сечения, уголками и плоскими пластинами. Многофункциональность агрегата достигается за счет смены валков с различным видом рабочих поверхностей и размеров.

Масса

Простейший способ расчета сводится к использованию интернета: калькулятор расчета веса профильной трубы в зависимости от ее сечения и толщины стенки несложно найти на сайтах многих производителей и продавцов.

Один из онлайн-калькуляторов.

Однако мы не будем искать легких путей и постараемся найти альтернативные способы выполнения подсчетов своими руками. Собственно, их два.

Нормативные документы

Необходимые нам данные содержатся в отечественных стандартах:

1. ГОСТ 8645-68 содержит сортамент прямоугольных стальных труб.
2. Для квадратного сечения сортамент отыщется в ГОСТ 8639-82.

Полные таблицы слишком объемны для небольшой статьи, поэтому приведем лишь некоторые значения в качестве примера.

Сторона квадратной трубы, мм	Толщина стенки, мм	Масса погонного метра, кг
15	1,0	0,426
1,5	0,605
20	1,0	0,583
1,5	0,841
2,0	1,075
40	2,0	2,33
2,5	2,85
3,0	3,36
3,5	3,85
4,0	4,30
5,0	5,16
6,0	5,92

Сторона А прямоугольной трубы, мм	Сторона В прямоугольной трубы, мм	Толщина стенки, мм	Масса погонного метра
25	15	1,0	0,583
1,5	0,841
2,0	1,08
2,5	1,29
30	10	1,0	0,583
1,5	0,841
2,0	1,08
2,5	1,29
3,0	1,48
15	1,0	0,661
1,5	0,959
2,0	1,23
2,5	1,48
3,0	1,71
20	1,0	0,740
1,5	1,08
2,0	1,39
2,5	1,68
3,0	1,95

Некоторые значения, не вошедшие в наш список.

Расчет по плотности

С некоторой погрешностью расчет веса профильной трубы может быть выполнен и без таблиц сортамента. Достаточно знать все основные размеры изделия и плотность стали, которая, как мы уже выяснили, при расчетах принимается равной 7850 кг/м3, или 7,85 г/см3.

Инструкция по расчету не вызовет сложностей у любого человека, помнящего основы геометрии.

1. Рассчитываем площадь поверхности погонного метра профтрубы. Она равна произведению периметра (суммы всех четырех сторон) и единицы.

1. Умножаем площадь на толщину стенки и получаем объем металла в погонном метре.
2. Умножив объем на плотность стали, мы получим массу погонного метра.

Мысленно развернув профиль в плоскую пластину, несложно вычислить его объем и вес.

Давайте в качестве примера выполним расчет для прямоугольного сечения 180х150 при толщине стенки 12,0 мм.

1. Площадь будет равной (0,15 + 0,15 + 0,18 + 0,18) х 1 = 0,66 м2.
2. Объем – 0,66 м2 х 0,012 м= 0,00792м3.
3. Масса – 0,00792х7850= 62,172 кг.

Результат несколько отличается от прописанного в ГОСТ (55,71 кг) за счет того, что при разворачивании реальной профтрубы в плоскую заготовку мы получим заметное утончение там, где были ее продольные грани. Погрешность будет тем меньше, чем тоньше стенки и чем больше размер сечения.
