Настройка арматуры сливного бачка самостоятельно: пошаговая инструкция

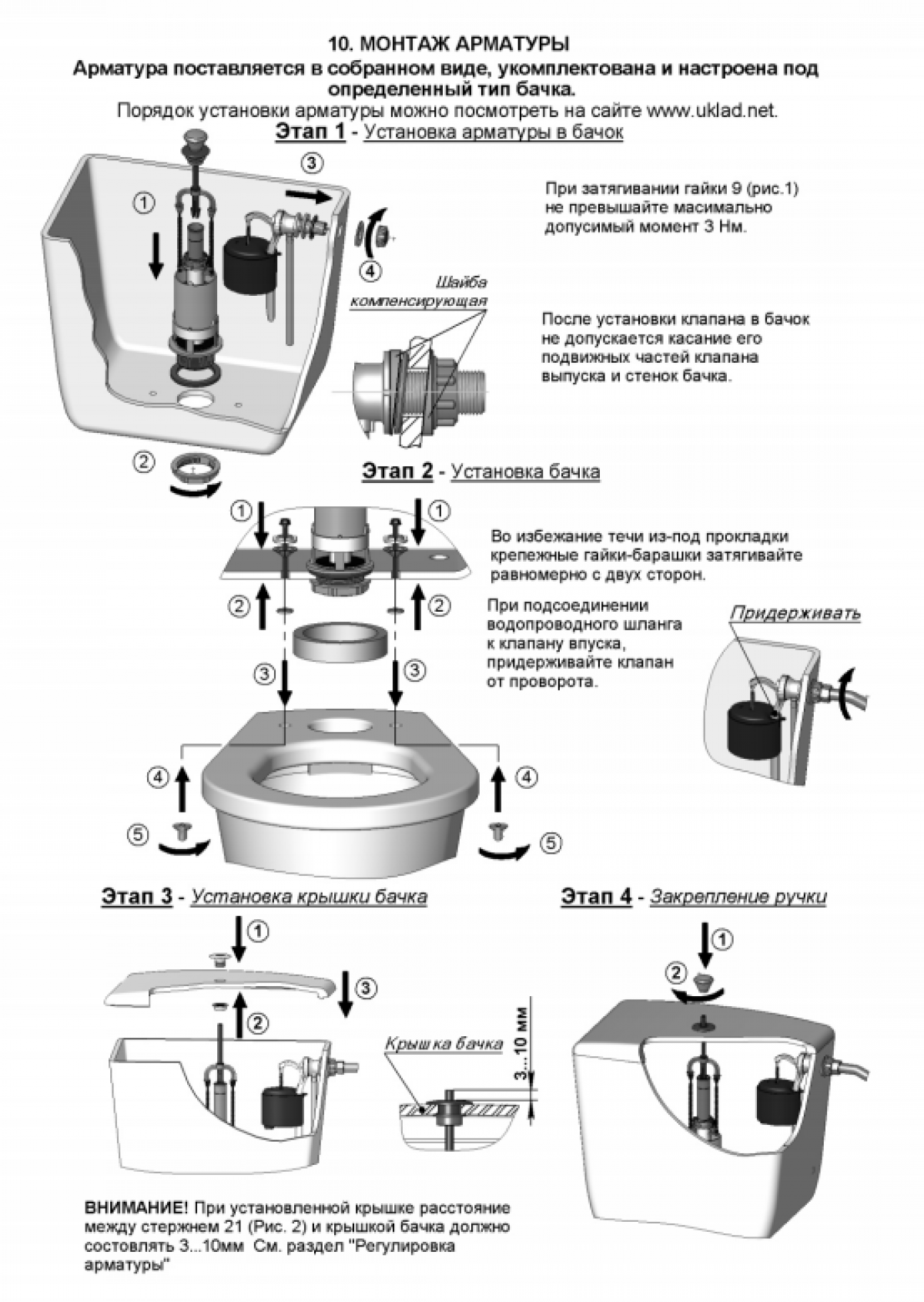

Как собрать все обратно?

Чтобы собрать бачок унитаза обратно, необходимо осуществить следующие операции:

• закрепить арматуру, отвечающую за наполнение/слив воды, используя, где это необходимо, резиновые прокладки;
• отрегулировать положение поплавка и сливного клапана;
• накрыть бачок крышкой;
• прикрутить кнопочный стакан (в моделях с одной кнопкой) либо закрутить крепежный винт и защелкнуть кнопки управления – в двухкнопочных модификациях.

Как видно из вышеизложенного, ничего сложного в самостоятельной установке, ремонте и настройке смывных бачков для унитаза с кнопкой нет. И большинству людей, хоть немного владеющих техническими навыками, не составит труда провести эти процедуры самостоятельно, сэкономив на вызове сантехника.

Источник

Виды основных поломок

Наиболее частые поломки при эксплуатации унитазов возникают в процессе сбоев в функционировании систем набора и слива воды. Дисбаланс способствует образованию протечек различной интенсивности. Подобные проблемы решаются заменой отдельных частей или всего системного комплекта.

Следует помнить, что долговечность впускных элементов напрямую зависит от качественных характеристик поступающей воды. Опытные специалисты рекомендуют выполнять установку фильтров.

К числу незначительных поломок относятся неисправности кнопок. В большинстве случаев устранить подобные сбои позволяет промывание мембраны с целью удаления засора. Подобная манипуляция относится к категории простых и легко выполняется самостоятельно.

Кроме того, к наиболее распространённым неисправностям относятся:

1. Невозможность заполнить бачок. Вся поступающая вода вытекает через слив или переливается через внутренний перелив. Такая ситуация чаще всего возникает при недостаточно плотном прилегании груши к сливу или если износилась резиновая часть этого элемента. В двухкнопочных системах вода может постоянно вытекать в случае выхода из строя прокладки или мембраны. Если протечка наблюдается в месте сочленения подающего патрубка и бачка, наиболее вероятной причиной проблем является повреждение герметизирующей прокладки.
2. Не срабатывает кнопка спуска бачка унитаза. Проблема может быть обусловлена разъединением рычажного механизма сливного бачка с кнопкой и выходом зацепов с мест крепления.

Особенно часто встречаются неполадки устройств с нижним подводом воды, которые могут быть обусловлены следующими обстоятельствами:

• недостаточный напор воды в условиях установленного мембранного наполнительного клапана, стимулирующий постоянное поступление внутрь бачка;
• неправильное положении впускной арматуры при котором элементы соприкасаются со стенками устройства;
• не отрегулировано или нарушено положение поплавка, что вызывает поступление воды через переливную трубу в чашу унитаза.

Наиболее серьёзные поломки нецелесообразно выполнять самостоятельно. Особенно, если есть необходимость в смене всей системы спусковой арматуры. Своевременный вызов сантехника может уберечь от довольно серьёзных последствий и наверняка сэкономит время и силы.

Настройка устройства сливного бачка унитаза с двойным выпуском воды

Арматура бака с двухрежимным выбросом ценного ресурса состоит из следующих частей:

• отверстие для смыва (размещается под определенным углом);
• переливная трубка;
• поплавок;
• крышка клапана с уплотнителем;
• ручная регулировка малого и большого объема смыва;
• клавиши для слива.

Внимание! Благодаря такому устройству сантехнический прибор расходует минимальное количества жидкости

Регулировка смывной арматуры с двумя кнопками

Отличие регулирующего механизма арматуры двойного выпуска от однокнопочного устройства заключается в наличии двух бегунков. Один из них отвечает за подачу влаги для малой клавиши на баке, другой — за подачу для большой.

Регулятор заполнения, который находится с боковой стороны возле подачи жидкости, настраивается идентично тому, что стоит в конструкции с одной клавишей.

Важно! Чаще всего завод-изготовитель самостоятельно настраивает режимы двойного опорожнения бака и в продажу поступают уже готовые для монтажа конструкции

Как правильно настроить механизм смыва

В первую очередь устанавливается положение бегунка на боковой стороне переливной трубки. Он размещен вертикально. Взаимодействует с малой клавишей.

Когда регулирующий элемент находится в самом верху, при нажатии на малую клавишу бака будет сливаться столько, сколько потребуется до тех пор, пока она не будет отпущена. При однократном быстром нажатии обеспечивается короткий выпуск.

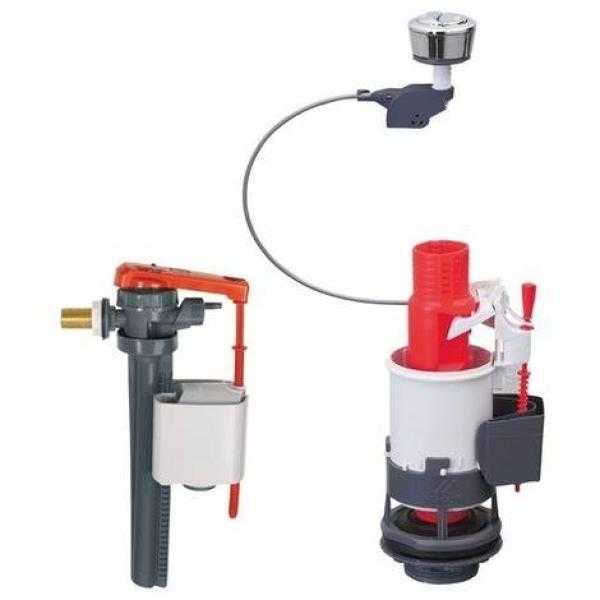

Фото 1. Арматура с двухрежимным механизмом слива, деталь справа позволяет регулировать объем выпускаемой жидкости.

Если же бегунок расположить в самом низу, то объем опорожнения резервуара при однократном нажатии увеличится.

У самого дна резервуара, на арматуре находится еще один регулирующий элемент смыва, но уже для большой клавиши. Он имеет горизонтальное положение и шесть делений, отмеченных цифрами от 1 до 6.

С помощью него регулируется остаточный объем в баке после полного слива.

При установке бегунка на «1», в баке остается минимальный объем воды. А при установке на «6» наоборот, используется наименьшее количество для смыва.

Способы монтажа

Легкость монтажа бачка зачастую является решающим фактором при его выборе. Далее рассмотрим в деталях установку сливных конструкций всех трех видов.

Самый простой в применении вариант ─ бачок, закрепленный на чаше унитаза. Для его установки не потребуется большого количества инструментов. Этот процесс осуществляется следующим образом:

1. Детали, которые составляют сливной механизм, закрепляются внутри бачка
2. На место установки бачка укладывается уплотнитель. Для большей уверенности можно использовать силиконовый клей. Уплотнитель обеспечит должный уровень герметичности в месте, где располагается отверстие для слива.
3. Бачок ставится на унитаз так, чтобы расположение болтов обеих частей строго совпадало, а уплотнитель оказался под нижней частью слива.
4. На соединительные болты надеваются шайбы из пластика и конусообразные прокладки из резины, после чего они продеваются через специальные отверстия. Затем натягивается следующий набор крепежных изделий, тоже состоящий из прокладок, только плоских, и пластиковых шайб. После этого происходит закручивание гаек при помощи гаечного ключа.

Источник

Частые проблемы в работе сливных бачков

Прежде чем приступать к ремонту сливного бачка своими руками, нужно досконально ознакомиться с его устройством и способом крепления крышки. Очень часто можно столкнуться с проблемой ещё на стадии снятия крышки и если повредить или сломать её, то придётся приобретать новый аналог. При этом самыми распространёнными проблемами считаются постоянное наполнение и самопроизвольный слив воды, которые вызваны следующими причинами:

• перекос поплавкового механизма;
• вода попадает в поплавок через запорный клапан;
• утрата герметичности поплавком;
• сильно изношенная мембрана поплавка.

При обнаружении проблем с запорным краном сливного бачка необходимо выполнить полную его замену. которая производится в определённом порядке.

1. Перекрывается подача воды.
2. Из бачка сливается вся жидкость.
3. Клапан откручивается от трубы водопровода.
4. Демонтируется рычаг путём откручивания фиксирующей гайки.
5. Снимается повреждённый клапан.
6. Монтируется новое устройство, которое фиксируется гайкой.
7. Возобновляется подача воды.
8. Выполняется регулировка поплавка.

Если повреждён поплавок для бачка унитаза и в него проникает воды, то он перестаёт всплывать.

При этом для устранения проблемы можно произвести ремонт или полную замену поплавка

Но перед любыми работами важно перекрыть подачу воды

С помощью разводного ключа отсоединяется водопроводная труба и извлекается поломанный поплавок. На место поломанной детали монтируется новый аналог и возобновляется подача воды. После этого выполняется регулировка уровня воды. В свою очередь, для ремонта поплавка пробоина герметизируется жидким пластиком.

В случае сильной изношенности мембраны выполняется полная её замена, но перед этим полностью сливается вода из бачка. Для замены мембраны рычаг поплавка подвязывается к перемычке и отвинчивается гайка, удерживающая, трубу смыва унитаза. После этого отсоединяется сифон путём ослабления, крепёжной гайки. Старая мембрана меняется на новый аналог и выполняется сборка бачка в обратной последовательности.

Для регулировки поплавка в зависимости от материала рычага выполняют следующие мероприятия. В случае с латунным рычагом его просто подгибают. Если рычаг выполнен из пластика, то он оснащается специальным регулировочным винтом, благодаря которому можно изменить изгиб конструкции и установить поплавок в нужном положении так чтобы он вовремя перекрывал подачу воды в сливную ёмкость.

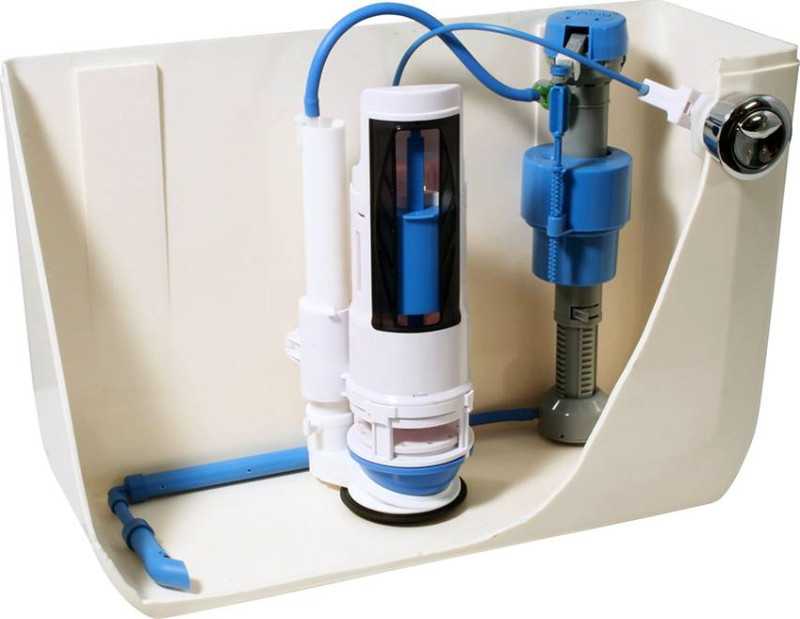

Как устроен бачок унитаза: внутреннее наполнение устройства

Нормальная работа сливной системы обеспечивается благодаря взаимодействию отдельных ее компонентов. Подача воды в емкость выполняется благодаря наливному или впускному клапану для унитаза. Он представлен патрубком с резьбой, который вставляется в отверстие в боковой стенке или днище бачка. Наличие резьбы позволяет прижать элемент к стенке резервуара посредством гаек, что обеспечит герметичность соединения. Контроль над открыванием и закрыванием отверстия, через которое поступает вода, осуществляет запорный механизм, соединенный с коромыслом.

Принцип работы сливного механизма в бачке унитаза

Коромысло представляет собой рычаг, который приводит в движение выпускной клапан. Свободный конец элемента прикреплен к поплавку или контрольному клапану. Поплавок – это пластиковая герметичная емкость, внутри которой находится воздух. В момент, когда поплавок всплывает или срабатывает запорное устройство, коромысло приподнимается, что способствует перекрыванию просвета в наливном клапане либо наоборот.

В обычном состоянии сливное отверстие перекрыто сливным клапаном. Это плоская или полусферическая эластичная прокладка, которая соединяет несущую часть с шарнирным креплением.

Управление работой сливного механизма для бачка осуществляется благодаря кнопочному или рычажковому механизму, который располагается в верхней части емкости. При воздействии на него происходит подъем его несущей части, открывающей отверстие для поступления воды с большой скоростью в чашу унитаза.

Все составные элементы механизма могут компоноваться по-разному. В старых моделях бачков механизмы смыва и контроля перелива воды монтировались отдельно. В современных моделях запорная арматура представлена единым комплексом, что способствует легкой установке и настройке, одновременно усложняя ремонт.

Вода подается в емкость бачка за счет наливного или впускного клапана

Устройство сливного бачка с одной кнопкой: можно ли отрегулировать уровень воды

Сравнение преимуществ и недостатков обоих вариантов

Однокнопочные сливные гидросистемы относятся к категории наиболее популярных. Автоматические двухкнопочные механизмы только набирают обороты популярности. Гидросистема «малого слива» незаслуженно недооценивается. Однако, современные виды бачков оснащаются особым элементом – шнеком, заставляющим воду при падении вниз интенсивно и мощно вращаться, что положительно влияет на чистоту унитаза.

При желании есть необходимость приобрести экономные однокнопочные сливные бачки, в которых контроль водного расхода осуществляется при помощи конструкции «аква-стоп». Экономичность обусловлена чередованием нажимов: первое нажатие способствует сливу, а второе – останавливает этот процесс.

Смывные бачки, функционирующие в двухрежимном сливе позволяют экономить почти двадцать кубометров воды в год, что ощутимо сказывается на расходах по оплате. Правда, стоит учитывать, что современные двухкнопочные механизмы стоят дороже, чем классический однокнопочный вариант, но все затраты достаточно быстро окупаются.

Основным недостатком двухкнопочных изделий является необходимость в процессе установки выполнять ряд довольно сложных работ регулировочно-доводочного характера, что делает самостоятельный монтаж довольно затруднительным.

В каких случаях необходима регулировка

Бачок унитаза в разрезе

Удобство пользования двухкнопочным механизмом заключается в сливе разного объема воды и возможности выбора степени наполнения и остатка в бачке. Каждый пользователь может откорректировать работу сливного механизма в соответствии со своими потребностями. Современные системы обеспечивают плавную регулировку сливной арматуры.

Раньше для настройки нужно было выгибать вручную рычаг, на котором находится поплавок — так снижали или повышали уровень наполняемости. В двухрежимных резервуарах нового поколения достаточно вращать по резьбе пластиковые бегунки.

Проблемы бака с двумя кнопками, которые требуют координации и ремонта:

• Регулярное вытекание воды в чашу. Причина кроется в износе закрывающей мембраны (широкой пробки). Ее меняют или утяжеляют.
• Западание кнопок управления. Распространенную неисправность решают разборкой и чисткой посадочного гнезда.
• В баке остается вода. Снимают крышку и регулируют положение горизонтального ползунка до нужного уровня.
• Используется много жидкости для смыва в экономном режиме. Чтобы отрегулировать, также снимают крышку, затем корректируют положение бегунка, отвечающего за расход воды при сливе.
• На входе в резервуар отсутствует давление потока. Регулируют подающее устройство.

Если пробка прилегает неплотно к краям выходного отверстия в баке, вода будет течь в чаше. Для диагностики снимают крышку, находят шток мембраны, нажимают на него с небольшим усилием. Если после этого течь прекратится, нужно сделать затвор тяжелее. На шток над мембраной крепят проволокой утяжеляющую металлическую гайку. Если усилия не помогли, пробку меняют или очищают каря смыва.

Если неисправно само регулирующее устройство, в бак постоянно подается вода, а излишки сбрасываются в унитаз по переливной трубке

Обращают внимание на исправность комплектующих элементов: впускного клапана, штанги, креплений, поплавка. Если они не обеспечивают правильной работы и их нельзя настроить, приобретают и устанавливают новые детали

Самостоятельный ремонт сливного бачка унитаза с одной или двумя кнопками

Современные сантехнические приборы являются достаточно надежным оборудованием. Но, как и любые технические устройства, раньше либо позднее также могут выйти из строя. И зачастую это происходит в самый неподходящий момент. Например, придя с работы вечером, вы вдруг обнаруживаете течь бачка унитаза.

Что делать? Вызывать сантехника уже поздно. Да и обычно бывает незачем, ведь с большинством неисправностей, приводящим к возникновению протечек бачка, можно справиться самостоятельно, сэкономив на оплате труда мастера.

Но для начала нужно провести диагностику, определить причины возникновения неполадки. В первую очередь для этого необходимо снять крышку с накопительной сливной емкости унитаза.

Сравнение преимуществ и недостатков обоих вариантов

наиболее популярных

Гидросистема «малого слива» незаслуженно недооценивается. Однако, современные виды бачков оснащаются особым элементом – шнеком, заставляющим воду при падении вниз интенсивно и мощно вращаться. что положительно влияет на чистоту унитаза.

При желании есть необходимость приобрести экономные однокнопочные сливные бачки, в которых контроль водного расхода осуществляется при помощи конструкции «аква-стоп». Экономичность обусловлена чередованием нажимов: первое нажатие способствует сливу, а второе – останавливает этот процесс.

Смывные бачки, функционирующие в двухрежимном сливе позволяют экономить почти двадцать кубометров воды в год, что ощутимо сказывается на расходах по оплате. Правда, стоит учитывать, что современные двухкнопочные механизмы стоят дороже, чем классический однокнопочный вариант. но все затраты достаточно быстро окупаются.

Основным недостатком двухкнопочных изделий является необходимость в процессе установки выполнять ряд довольно сложных работ регулировочно-доводочного характера, что делает самостоятельный монтаж довольно затруднительным.

Установка оборудования

Купить запорную арматуру не сложно в любом магазине сантехники, однако лучше будет сделать монтаж фирменных компонентов, включенных в комплект. Таким образом, имеется больше вероятности соответствия всех составляющих.

Для монтажа сливного бачка своимируками нужны следующие инструменты:

• ключи: разводной и рожковый;
• гнущийся шланг;
• отвертка;
• система водопровода;
• прокладки нужного размера;
• фума из резины.

Если это устройство сливного бачка с кнопкой с нижним подводом воды, то до момента установки конструкции следует правильно установить элементы, которые будут осуществлять подвод жидкости. В данной системе следует крепко закрепить прокладки из резины. Они помогут избежать протекания. В конструкции, размещенной сверху, данные элементы не понадобятся, поскольку находятся над уровнем воды.

Последующим шагом будет присоединение гнущегося шланга к штуцеру стояка, крепление водопроводного крана, позволяющего при необходимости выполнить ремонт и перекрыть поступление воды. Обычно шланги имеют в своей конструкции гаечно-прокладочные элементы, которые и обеспечивают прочность крепления. Однако мастера чаще всего встраивают фуму для большей надежности. После операции присоединения бачка к системе водопровода следует настроить поплавок. Уровень жидкости должен быть ниже края бачка на 15 см.

На последнем этапе монтажа понадобится установить механизм. Верхнюю арматуру следует разместить в отверстии крышки и прикрепить декоративными элементами, закрывающими отверстие.

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Как работает

При нажатии большой кнопки сливается весь запас в бачке, 6–8 л, а во время малого режима расходуется в два раза меньше, 2-4 л.

Есть предположение, что экономный режим менее эффективен, но современные модели туалетов готовы опровергнуть это суждение. Дело в том, что производители используют систему закручивания потоков воды, в отличие от однорежимных моделей, когда кнопка слива просто сбрасывает запас воды.

«Стоп-режим»

При однократном нажатии вода высвобождается из бачка, а при последующем нажатии происходит блокирование, и вода прекращает сливаться.

Использовать эту систему просто, а итог может положительно сказаться на счете за воду. Установка таких моделей не отличается особой сложностью, поэтому переход на экономичную версию прост.

Настройка устройства сливного бачка унитаза с двойным выпуском воды

Арматура бака с двухрежимным выбросом ценного ресурса состоит из следующих частей:

• отверстие для смыва (размещается под определенным углом);
• переливная трубка;
• поплавок;
• крышка клапана с уплотнителем;
• ручная регулировка малого и большого объема смыва;
• клавиши для слива.

Внимание! Благодаря такому устройству сантехнический прибор расходует минимальное количества жидкости

Регулировка смывной арматуры с двумя кнопками

Отличие регулирующего механизма арматуры двойного выпуска от однокнопочного устройства заключается в наличии двух бегунков. Один из них отвечает за подачу влаги для малой клавиши на баке, другой — за подачу для большой.

Регулятор заполнения, который находится с боковой стороны возле подачи жидкости, настраивается идентично тому, что стоит в конструкции с одной клавишей.

Важно! Чаще всего завод-изготовитель самостоятельно настраивает режимы двойного опорожнения бака и в продажу поступают уже готовые для монтажа конструкции

Как правильно настроить механизм смыва

В первую очередь устанавливается положение бегунка на боковой стороне переливной трубки. Он размещен вертикально. Взаимодействует с малой клавишей.

Когда регулирующий элемент находится в самом верху, при нажатии на малую клавишу бака будет сливаться столько, сколько потребуется до тех пор, пока она не будет отпущена. При однократном быстром нажатии обеспечивается короткий выпуск.

Фото 1. Арматура с двухрежимным механизмом слива, деталь справа позволяет регулировать объем выпускаемой жидкости.

Если же бегунок расположить в самом низу, то объем опорожнения резервуара при однократном нажатии увеличится.

У самого дна резервуара, на арматуре находится еще один регулирующий элемент смыва, но уже для большой клавиши. Он имеет горизонтальное положение и шесть делений, отмеченных цифрами от 1 до 6.

С помощью него регулируется остаточный объем в баке после полного слива.

При установке бегунка на «1», в баке остается минимальный объем воды. А при установке на «6» наоборот, используется наименьшее количество для смыва.

Устраняем течь бачка напроток

Зачем ее устранять – думается, понятно. Это и бесполезный расход воды, и постоянный конденсат на поверхности бачка и трубы, и быстро загрязняющийся ржавчиной и известковыми отложениями унитаз.

Решение 1

Как отрегулировать бачок унитаза в этом случае? В точности так же, как в предыдущем случае. Выгните рычаг поплавка так, чтобы вода перекрывалась при уровне на пару сантиметров ниже перелива.

Латунный или оцинкованный стальной рычаг очень легко согнуть под любым углом

Есть смысл отрегулировать напор воды при работе подкачки, когда оно максимально.

Тогда при более низком давлении поплавок перекроет воду при уровне на два-три сантиметра ниже.

Причина 2

Груша, перекрывающая слив в бачке, утратила эластичность и больше не перекрывает воду полностью. Вода течет из бачка унитаза постоянно, даже в том случае, когда он не полон.

Решение 2

1. Регулировка слива унитаза в этом случае может свестись к простой операции: добавим к груше любой груз. Повесим на нее сверху пару гаек, чугунную муфту или свинцовое грузило с отверстием по центру.
2. Альтернатива такому довеску – замена груши. Перекройте на бачок воду и открутите старую грушу, чтобы взять ее в магазин как образец: продавец может не внять вашей сложной пантомиме и не понять, что вам от него нужно. На груше и штоке обычная, правая резьба; шток придется придержать пассатижами.

Как открыть (снять крышку)?

В настоящее время производятся модификации, позволяющие без всяких дополнительных операций снимать крышку. Кнопки в них оборудованы штоками, передающими усилие на управляющие элементы арматуры бачка.

Но большинство производителей сантехники продолжают выпускать модели, требующие осуществление некоторых манипуляций для снятия крышки.

Для снятия крышки в однокнопочных модификациях необходимо умеренно надавить на кольцо, окружающее кнопку и провернуть его в направлении, противоположном движению часовой стрелки.

Если эта операция не удастся сразу, следует капнуть пару капель любого жидкого масла либо прибегнуть к помощи отвертки, надавив ее острием на кольцо и провернув. После срыва кольца оно обычно легко откручивается вручную.

Далее следует аккуратно переместить крышку в позицию, перпендикулярную ее нормальному положению, и осторожно освободить кнопочный блок от пластмассовых прищепок. После этого можно снять крышку с резервуара и отложить в сторону

Как разобрать (открыть) сливной бачок унитаза с кнопкой для последующего ремонта своими руками — узнайте из короткого видео:

Для демонтажа крышки, оснащенной двухкнопочным блоком, обычно бывает достаточно нажать любую кнопку, после чего на соседней кнопке станет доступен технологический паз. Остается подковырнуть эту кнопку и снять ее, после чего демонтировать вторую. Затем следует отвернуть крепежный винт и снять крышку.
