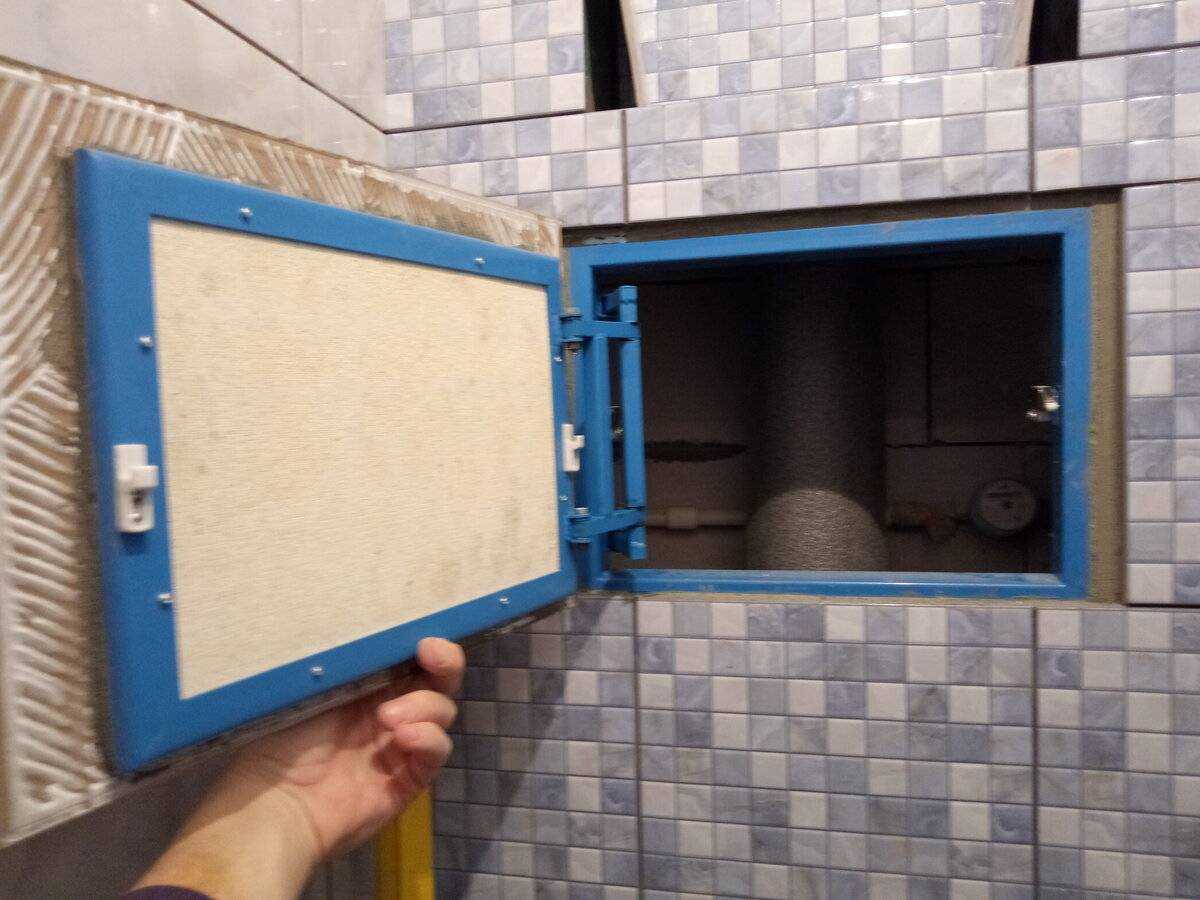

Скрытый люк под плитку: особенности ревизионных люков

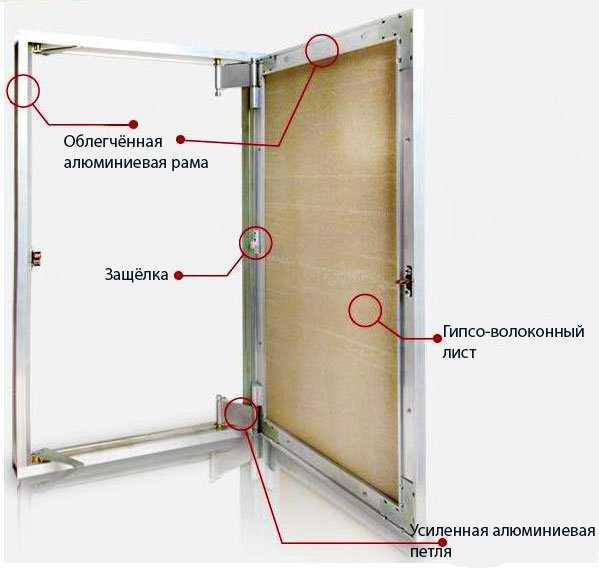

Основные элементы сантехнических люков

Обычные сантехнические люки-невидимки под плитку изготавливаются из нескольких элементов:

1. Алюминиевая рама и дверца, на которую монтируется панель из влагостойкого гипсоволокнистого листа (ГВЛВ).
2. Магнитный замок.
3. Особая система петель и узлов для регулировки.

Чаще всего для сантехдверцы изготавливают из влагостойкого материала (обработанные ДСП, ОСП, гипсокартон). Рамка устанавливается в стену или нишу. Замок срабатывает от внешнего воздействия, удерживая дверь в пазах ниши.

Петельный механизм и регулировка – являются наиболее важной частью, так как от данных элементов напрямую зависит каким образом и в какую сторону открывается люк. Для простых вариантов в этих целях могут подойти навесные или мебельные петли. В более сложных – сдвоенные с дополнительными узлами регулировки

В более сложных – сдвоенные с дополнительными узлами регулировки.

Выбирая дверцы под плитку, размеры также важно учитывать. Стандартные размеры скрытых ревизионных люков предполагают минимальный размер 10×10 см, готовые изделия используют люки, которые подходят по размерам к обычной плитке 20×30 см. При работе с произвольными размерами, мастера стараются их приблизить к тому, чтобы на шторке полностью могли уместиться керамические изделия

Этот подход даст возможность «замаскировать» люк под плитку. Конкретные размеры напрямую зависят от того для чего предназначена дверца ревизионная и где расположены трубы или кабель

При работе с произвольными размерами, мастера стараются их приблизить к тому, чтобы на шторке полностью могли уместиться керамические изделия. Этот подход даст возможность «замаскировать» люк под плитку. Конкретные размеры напрямую зависят от того для чего предназначена дверца ревизионная и где расположены трубы или кабель.

Самым большим готовым вариантом можно считать дверцу лючков размером 120 см. Дверцы, изготовленные самостоятельно, которые отличаются от обычных параметров можно подогнать к следующим размерам: не меньше 5-50 мм запаса плитки на фиксаже со стеной не больше половины собственных параметров плитки со свободной стороны.

Открывается потайной люк под плитку следующим образом: необходимо нажать на центр со стороны петель, после чего откроется магнитный замок, и дверца смотрового лючка выйдет из рамы.

Технические характеристики сантехнических люков

Установка люка может быть самостоятельной или с помощью специалистов. Удобно, когда одна и та же организация продает люк и предлагает услуги по монтажу.  Самостоятельный монтаж предполагает знание основных моментов. Например: нельзя устанавливать изделие петлями горизонтально, это укоротит срок службы люка.

Как установить конструкцию, производители рассказывают в инструкциях.

Характеристики дверцы

Функционал двери люка — важный параметр. Если это настенный тип, невидимка, который прячется под облицовку, он должен иметь как можно больший максимальный вес нагрузки. Дверца должна двигаться как можно в большее количество сторон. Это может быть даже в три стороны, меняя направление, например, горизонтальный и вертикальный наклон. Замок в двери должен быть удобным, крепким, не создавать выступы и экономить пространство. Заклинивать он тоже не должен. Производители хвастаются марками замков, как правило, гарантируя известным именем их качество. Но все расскажут отзывы реальных потребителей.

Уплотнитель дверцы и люка

Для герметизации от пыли и звукоизоляции служат уплотнители. Они сделаны из силикона или резины. Но часто со временем начинают портиться, появляется плесень и щели. Такой элемент необходимо время от времени заменять.

Материал изготовления

Материал редко является критерием выбора для потребителей. Поскольку большинство изделий созданы из алюминия, что выдерживает бытовые нагрузки на отлично. Пластиковые рамы являются бюджетными, стальные – крепкие и надежные. Самые хорошие в данной категории, все-таки, товары из алюминия. Это материал средней ценовой категории, достаточной крепости.

Рама люка может быть из стали, пластика, алюминия, латуни. Заказать онлайн или приобрести с самовывозом можно конструкции с дверцами из гипсоволокна, пластика, металлопластика, алюминия, гипсокартона.

Габаритные размеры

Сантехнические ревизионные люки иногда изготавливаются на заказ. Но часто предоставляются в различных размерах и форматах. При установке своими руками, если при строительстве здания не предвидели наличие данных конструкций, потребители вынуждены выбирать их под размер проема. Если этот проем является немного большим, чем рама люка, специалисты компаний выдают пошаговые инструкции, чем и как можно обработать образовавшиеся щели в домашних условиях.

На что стоит обратить внимание — будет ли удобно пользоваться люком, который подходит под размеры проема, или может при ремонте стоит изменить его

Предназначение

Люк может располагаться в разных частях комнаты. Это напольные, настенные, потолочные изделия. Подходят ли для туалета, ванной, кухни. Производитель, чаще всего, указывает, для какого прибора годится конструкция. Это, чаще всего, зависит от размера рамы.

Установка ревизионного люка под плитку своими руками

Установить нажимной люк не сложно, и с этой задачей вполне может справиться новичок

Единственное, на что стоит обратить пристальное внимание, так это на точность размещения всех элементов. Ведь даже небольшие отклонения способны спровоцировать возникновение перекосов, которые не позволят кафелю расположиться должным образом

Как результат – люк будет заметен на поверхности.

В первую очередь необходимо заняться установкой рамы ревизионного окна, которая крепится в уровень с поверхностью стены и фиксируется саморезами с внутренней стороны. Обычно все крепежные элементы прилагаются в комплекте вместе с силиконовым герметиком.

В процессе крепления кафеля к поверхности стены, очень важно, чтобы вокруг отверстия осталось свободное пространство, размеры которого соответствует размерам плитки, которая будет прикрывать крышку люка. Схема монтажа нажимного люка под плитку

Схема монтажа нажимного люка под плитку

Что же касается выбора места расположения ревизионного окна, то здесь есть только одно требование – расстояние между отверстием и углом помещения должно составлять не менее 80 мм. Такая норма установлена для того, чтобы обеспечить выдвижному механизму достаточное количество пространства для работы.

Еще один важный момент, на который стоит обратить внимание в процессе работы – затирка швов после окончания работ по укладке кафеля. Затирать швы вокруг люка ни в коем случае нельзя, так как это обездвижит механизм

Установка скрытого люка под плитку в ванной, туалете или кухне – это возможность обеспечить комфортный доступ ко всем коммуникациям и при этом не испортить интерьер помещения

Подобрав нужный размер люка под плитку, его можно сделать совершенно незаметным для окружающих, что немаловажно для сохранения эстетичности помещения. А технические характеристики данных изделий, как видно, не только не уступают, но даже превосходят все прочие варианты

Затирка шва

Затирке шва следует уделить внимание, потому что затирка позволяет скрыть все дефекты и создать аккуратный внешний вид. Вначале затираются все остальные швы на плитке, а потом можно приступать к швам рядом с ревизией. Практикуют использование силиконовых герметиков, вот только их цветовая гамма ограничена белым цветом и прозрачным вариантом

Практикуют использование силиконовых герметиков, вот только их цветовая гамма ограничена белым цветом и прозрачным вариантом.

Герметизация шва затиркой вокруг дверцы ревизионного люка

• Если вам нужны швы в цвет плитки, то лучше воспользоваться силиконовыми затирками.
• Проклейте малярный скотч по бокам швам, чтобы не запачкать плитку. Силикон сложно удалить с гладкой поверхности плитки.
• При помощи пистолета заполните герметиком межплиточный шов, делать это нужно быстрыми и аккуратными движениями.
• Лишний герметик следует удалить смоченными в мыльной воде пальцами.
• После этого снимите малярный скотч: удалить его можно либо быстрым движением, либо поддев шпателем. Скотч снимается сразу, в противном случае он присохнет и его будет трудно отодрать с поверхности плитки.

Уже спустя два дня произойдет «полимеризация» шва, так что он стал прочным и надежным. В этот момент нужно его разрезать, чтобы потом можно было открывать дверцы.

• Вооружитесь острым малярным или канцелярским ножом. Убедитесь в том, что лезвие острое, потому что прорезать нужно за один раз.
• Держите нож под углом 45, пусть он войдет внутрь поглубже, так что лезвие упрется в гипсокартон.
• После этого плавным движением за один раз прорежьте шов.

Не расстраивайтесь, если не получится за один раз, это не удается даже специалистам. Меньшее количество попыток обеспечивает долговечность и функциональность шва. Если появятся «заусеницы», дверцы могут плохо открываться или же при открытии силиконовый шов будет испорчен.

Тогда нужно будет повторить процедуру и попробовать создать новый шов. Правильно выполненный шов должен быть ровным и красивым, а люк скрытого монтажа открываться без проблем.

Подготовка материалов для самодельного люка

Самодельные сантехнические люки чаще всего изготавливают из фанеры (ДСП, ОСП) или влагостойкого гипсокартона. Выбор материала зависит от ниши, в которую планируется установить конструкцию. Если отверстие под коммуникации находится непосредственно в кирпичной или бетонной стене, обычно выбирают вариант из фанеры. Если трубы и счётчики зашиты листами гипсокартона, люк лучше делать из этого же материала.

Для изготовления фанерного ревизионного люка потребуется:

• материалы: лист фанеры (ДСП, ОСП), деревянный брус, армированная сетка, клей ПВА, крепеж для дверцы (петли, механизм закрывания, магниты), саморезы;
• инструменты: дрель, шуруповерт, рулетка, лобзик.

Для изготовления изделия из гипсокартона потребуется:

• материалы: влагостойкий гипсокартон, металлические направляющие, саморезы, крепеж для дверцы (петли, механизм закрывания, магниты);
• инструменты: ножовка по металлу, лобзик, шуруповерт, рулетка.

Необходимо выбрать тип крепления дверцы. Потайной люк под плитку может открываться с помощью накладных мебельных петель внутренней установки, магнитов, механизма «push-to-open». У каждого варианта есть свои отличительные черты и преимущества.

Мебельные петли:

Магниты:

• самый легкий монтаж;
• низкая цена;
• не подойдут для люков большого размера, так как не выдержат вес;
• нужно предусмотреть упор в нижней части, чтобы люк не смещался.

Механизм «push-to-open»:

• самый дорогой вариант (цены некоторых моделей сопоставимы со стоимостью готовых люков заводского производства);
• относительно более сложный монтаж;
• надежность конструкции;
• эстетичность внешнего вида.

Также необходимо подготовить саму керамическую плитку и клей для нее. Желательно, чтобы площадь дверцы конструкции была кратной количеству целых плиток. Это зависит от размеров ниши. Если она кирпичная или бетонная, корректировать высоту и ширину проема будет сложно. В этом случае придется подрезать плитку болгаркой.

Альтернативные варианты

Помимо керамической плитки, ревизионный люк облицовывается и другими материалами, в зависимости от типа покрытия, используемого в области расположения конструкции. Самый яркий пример – ванная комната, стены и пол в ней зачастую оформлены стандартной плиткой, а экран, закрывающий водосточные трубы, зашит пластиком. В данном случае отделка кафелем выполняется в местах прилегания окошка к полу или стене.

В большинстве случаев используется альтернативный вариант – люк зашивается таким же пластиком. Это не только просто и удобно, но и позволяет облегчить массу дверцы, а значит, и фурнитура понадобится более простая.

Второй вариант – вход в подвал. Если в коридоре уложена плитка, вопросов не возникнет, но с другим покрытием кафель будет резко бросаться в глаза. «Невидимка» тут не получится.

Во время устройства скрытого люка в полу для крышки потребуется более прочное основание

Обустроить своими руками полноценный ревизионный люк, замаскированный под плитку, или незаметно оформить вход в подвал, может каждый. Главное, снять правильные размеры проема и использовать качественные материалы и комплектующие. Конечная стоимость изделия зависит от типа фурнитуры и класса облицовочного покрытия.

Где лучше устанавливать ревизионные люки

Чаще всего скрытые дверцы устанавливаются в санузлах, для того чтобы скрыть счетчики воды и вентили. Использование при изготовлении таких люков стального или алюминиевого профиля, надежных замков и фурнитуры позволяет конструкции с легкостью выдерживать даже вес тяжелого керамогранита, не допуская впоследствии провисания или перекоса.

Однако на этом география применения ревизионных люков не заканчивается. Они также могут монтироваться в стенах и потолке, на полу, в жилых и нежилых помещениях. С помощью подобных люков можно делать удобные шкафчики для туалетной утвари, тайники, надежно прятать сейфы, скрывать электрические счетчики, обеспечивать удобный и эстетически оформленный доступ к кранам, трубам, коробам.

Классификация ревизионных люков

В зависимости от способа открывания дверцы, материала конструкции и места установки все изделия подразделяются на несколько видов.

По способу открывания

• сдвижные модели: крепеж состоит из трех звеньев, благодаря чему люк имеет двухступенчатое открытие (изначально дверца выдвигается вперед на 1-2 сантиметра, затем отводится вдоль стены в сторону). Сдвижные конструкции размещают в затрудненных для доступа местах: за унитазом, ванной;
• распашные люки: крепятся к раме на шарнирных петлях, легко открываются и имеют долгий срок службы. Дверцу оснащают ручкой или защелкивающимся замком. При облицовке распашного люка плиткой, отделочный материал не должен выступать за пределы дверцы более чем на 5 сантиметров;
• откидные люки: после открытия фиксирующего крепления дверца из вертикального положения переходит в горизонтальное. Конструкции этого вида удобно использовать там, где открыть или сдвинуть дверцу в сторону не представляется возможным, также в местах, которые требуют редкого осмотра;
• нажимные люки: открывают с помощью легкого нажатия на дверцу, после чего она выдвигается вперед. Дальнейшее открывание – распахивание или отодвигание в сторону. Такие люки практически незаметны в стене, облицованной рельефной плиткой, мозаикой, природным или искусственным камнем.

ВАЖНО! Выбирая модель люка по способу открывания, проанализируйте место установки и только после этого решайте, какой тип механизма открывания будет целесообразен

По материалу изготовления

• металлические люки: изготавливаются из нержавеющих марок стали, отличаются качественными, прочными креплениями. Модели представляют собой раму и дверку, по способу открывания эти изделия могут быть любыми. Также производителями представлены модели, выполненные из алюминия, имеющие небольшой вес и высокую устойчивость к воздействию влаги, но меньшую, чем у стальных люков, прочность;
• пластиковые конструкции: характеризуются малым удельным весом, легкостью монтажа, невысокой ценой, но имеют небольшую прочность;
• смешанного типа: модели, изготовленные из армированного пластика, стойкие к температурным деформациям и обладающие низкой теплопроводностью, что позволяет обойтись при монтаже без устройства теплоизоляции.

Самодельные ревизионные люки делают из гипсокартона, дерева, пластика, для рамы иногда используют металлический профиль.

ВАЖНО! При выборе материала для изготовления люка своими руками учитывайте его водонепроницаемость и износостойкость: например, при использовании обычного гипсокартона или дерева, дверца под воздействием влаги быстро деформируется и придет в негодность

По месту установки

В зависимости от места расположения технологические люки делят на группы:

• потолочные: чаще используют в производственных или коммерческих помещениях;
• напольные: должны иметь хорошую прочность, чтобы выдерживать постоянную нагрузку, монтируют в загородных домах для доступа к коммуникациям, расположенным в подвальной части здания;
• настенные: удобны и практичны для установки в квартирах.

По размеру

Ассортимент конструкций, выпускаемый различными производителями, представлен изделиями шириной 100-700 миллиметров, высотой 100-1600 миллиметров, с шагом по каждой стороне 50 миллиметров. Наиболее распространены стандартные люки 100х100 миллиметров.

Благодаря такому многообразию подобрать необходимый размер не представляет сложности для потребителя, в случае, когда требуется люк нестандартного размера, возможно штучное изготовление изделия любой конструкции по индивидуальному заказу.

Монтажные работы

Как установить люк невидимку под плитку? Разобьем работу на четыре этапа:

• Монтаж основания. Из металлических профилей собираем каркас. Можно сделать две закладных – по бокам. Но надежнее будет зафиксировать будущую конструкцию со всех сторон, поэтому профили желательно установить также сверху и снизу.  Если рамка размещается в проеме плотно, ее можно крепить прямо к стене, заполнив щели монтажной пеной.
• Установка люка под плитку. В раме сверлятся отверстия, через которые она либо длинными шурупами прикручивается к каркасу из профилей, либо дюбелями к стене. Легкие конструкции можно закрепить в трех точках: 2 со стороны петель и 1 с противоположной стороны. Чем массивнее будет дверца с наклеенными на нее элементами декора, тем больше точек крепления должно быть. Тяжелые устройства крепятся в 8 местах. Установка малогабаритного сантехнического люка под плитку производится в сборе, а если габариты крупные, дверца крепится после монтажа рамы. Самым важным на данном этапе является максимально точное совпадение уровней поверхностей стены и дверки, на которые будет клеиться плитка. Если стена уже задекорирована, то дверца должна быть утоплена на толщину слоя декора. Убедившись, что всё выставлено соосно, подтягиваем все шурупы и болты крепления. Регулировка люка невидимки под плитку выполняется после того, как дверца будет закреплена на петлях. Для этого есть регулировочные болты, которые после регулировки фиксируются специальными винтами.

Герметик наносим таким образом, чтобы щель максимально заполнилась и сверху образовался бугорок. Закончив, убираем эти излишки при помощи резинового шпателя, снимаем, начиная снизу, малярный скотч и даем затирке высохнуть.

Следующий шаг – через двое суток берем нож для обоев и аккуратно, желательно одним движением прорезаем силикон на всю глубину. держа лезвие под углом 45 градусов. Аккуратно открываем двери и очищаем плитку от излишков герметика. Если возникли какие-то затруднения, на нашем сайте Вы можете найти видео, демонстрирующее установку скрытого люка под плитку на практике.

В целом работа интересная и относительно несложная, хотя для новичка может оказаться достаточно серьезным испытанием.

Установка люков

Виды монтажа люков:

• на клей;
• на анкерные дюбели;
• на саморезы.

Эти виды монтажа применяют к люкам из любых материалов. Способ монтажа зависит от конструкции установочного отверстия.

Если вы устанавливаете люк в сантехнический шкаф, основа которого каркас из дерева или металлического профиля, используйте саморезы. Если устанавливаете в нишу в бетонной или кирпичной стене, используйте анкерные дюбели. В случае, когда применение дюбелей и саморезов невозможно, используйте клей.

Люк с раздвижными петлями

Если вы вставляете люк в декоративную стену, скрывающую сантехнические приборы и трубы, приобретите люк заранее. Это позволит сделать установочное отверстие в каркасе по размеру люка.

Установка люков проста. Подготовьте установочное место. Люк должен входить в него с едва заметным усилием и плотно прилегать к наружной стене.

Если вы монтируете люк на анкерные дюбеля или саморезы, определите место для них с учетом состояния и материала установочного отверстия. Извлеките люк, просверлите отверстия для крепежа, вставьте его в установочное место, и маркером отметьте расположение отверстий.

Просверлите отверстия необходимого диаметра, для дюбеля он равен диаметру обоймы, для самореза половине наружного диаметра резьбы. Установите и закрепите.

Если вы закрепляете люк на клей, зачистите наружную поверхность короба люка и внутреннюю поверхность установочного места наждачной бумагой и обезжирьте растворителем, соответствующим клею. Нанесите клей на наружную поверхность короба и внутреннюю поверхность стен установочного места. Вставьте люк до упора и прижмите.

Для некоторых видов клея потребуется прижимать люк в течение 3-8 часов. Когда клей застынет (указано на упаковке клея), люк готов к эксплуатации.

Сантехнические люки применяют, чтобы совместить возможность обслуживания сантехнических приборов и дизайн помещения. Правильно подобранные и установленные, они гармонично вписываются в интерьер.

Из статьи вы узнали, по каким параметрам выбирать люки, сколько они стоят,  как их монтировать и чем крепить.

Как сделать своими руками

Как сделать ревизионный люк, решают на этапе планирования отделочных работ. Есть несколько вариантов устройства этой конструкции:

1. раздвижная;
2. распашная;
3. откидная.

• Раздвижная конструкция
• Распашная
• Откидная

Дверца в раздвижных и распашных конструкциях удерживается с помощью магнитов. Способа ее открывания два:

• нажимной;
• с помощью присосок.

Первый вариант наиболее удобен. т. к. не требует наличия дополнительных элементов и места для их хранения. Такой сантехнический люк под плитку своими руками несложно сделать. Он состоит из нескольких элементов:

1. каркаса для установки рамы;
2. рамы;
3. дверцы;
4. механизма открывания и фиксации.

На подготовительном этапе решают несколько вопросов:

• Определяют размеры и толщину ревизионной форточки. Оптимально выбирать совпадающие с габаритами облицовочной плитки. Если экран планируют оформлять мозаикой, учитывают размеры каждой плитки, определяют требуемое количество элементов и швы между ними.
• Выбирают наиболее удобный механизм открывания. Если недостаточно места для дверцы распашного типа, можно установить ревизионную форточку, которая отрывается после нажатия и удерживается двумя короткими цепями. Массивные сдвижные конструкции сложнее изготовить самостоятельно, т. к. они требуют наличия комплектующих для сборки достаточно сложного механизма.

Этапы работ по изготовлению и монтажу ревизионных форточек

Шаг 1. Монтаж каркаса в экране. Экран под ванну можно сделать на основе каркаса из деревянных брусков или металлопрофиля, который используют для работ гипсокартоном. Второй вариант наиболее удачен, т. к. не требует обработки материалов для защиты от влаги. Есть у металлопрофиля и другие преимущества:

1. легкий вес;
2. простой монтаж;
3. прочность.

Для того чтобы правильно сделать каркас под ревизионную форточку, нужно сначала смонтировать раму под ванной. В ней (раме) установить вертикальные и горизонтальные планки так, чтобы в образовавшийся проем вплотную вошла рама дверцы.

Шаг 2. Монтаж дверцы. Для правильного устройства дверцы должна быть учтена толщина облицовочной плитки, которая будет находиться с внешней стороны ревизионного отверстия. Раму изготавливают из металлопрофиля или деревянных брусков так, чтобы она поместилась в раме каркаса экрана с зазором в 1-2 мм.

Шаг 3. Устройство механизма открывания ревизионной форточки. Для того чтобы дверца плотно закрывалась, к раме в каркасе экрана крепят магниты, которые используют при изготовлении мебели. Они могут быть нажимного типа или стандартные плоские. В первом случае возможно устройство с нажимным механизмом открывания ревизионной форточки. При этом дверца удерживается в открытом состоянии под углом с помощью двух или одной цепи.

Если устанавливают плоские мебельные магниты, дверь может открываться по распашному типу (в этом случае потребуются петли) или выниматься из каркаса с помощью присосок. Выбирают наиболее удобный вариант, учитывая размеры помещения и расстановку мебели. Если устанавливают заводскую конструкцию в кирпичную стену или перегородку, крепления рамы выполняют с помощью дюбелей, дверцы — болтов или саморезов.

Шаг 4. Монтаж и отделочные работы. На завершающем этапе сборки ревизионной форточки выполняют обшивку гипсокартоном. После чего приступают к укладке плитки. Затирку швов делают после полного высыхания плиточного клея. Щели вокруг ревизионной форточки оставляют открытыми, без затирки. Но заполняют силиконовым герметиком. Такой способ маскировки зазоров удобен тем, что при необходимости доступа к коммуникациям легко герметик удалить и открыть ревизионную форточку. А после завершения работ вновь заполняют швы влагостойким силиконовым герметиком.
