Варианты соединения пластиковых труб с металлическими

Как соединить пластиковую трубу с металлической без резьбы

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток — невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

Особенности канализационных труб

Монтаж канализации предполагает соединение пластиковой и чугунной трубы. Конструктивно, он отличается от состыковки стали и пластика. Подобные соединения обеспечиваются:

• муфтами;
• гофрами;
• уплотнителями.

Подбор и приобретение комплектующих не составят сложностей. Уплотнитель можно сделать даже из подручных материалов.

К примеру, хороша для этого микропористая резина.

Узкая полоска подобного материала помещается под соединительные элементы.

Уплотнять ее нужно без особых усилий тупой стороной отвертки.

Неприемлема герметизация чеканкой и бетонным раствором.

В первом случае, пластиковая труба серьезно деформируется, во втором — раствор не прослужит долго из за разницы коэффициентов температурного расширения материалов.

Простейшим вариантов соединения чугунной и пластиковой трубы являются гофрированные манжеты 40, 50 и 110 мм.

С их помощью соединение осуществляется при любом состоянии патрубка. Гофра надевается на конец чугунной трубы, затем на пластик и надежно герметизируется.

Такое изделие не требует обслуживания и не нарушает целостности металлической канализации.

Особенность гофрированных манжет — их можно использовать только в самотечных системах, без сильного внутреннего давления (про оптимальное давление воды в частном доме прочитайте в этой статье).

Когда используется неразъемное соединение

Переходник полиэтилен-сталь используется в следующих случаях:

— когда необходимо произвести врезку трубы, сделанной из полиэтилена, в стальной трубопровод; — если на полиэтиленовый трубопровод требуется установить стальную трубопроводную арматуру.

Также неразъемное соединение полиэтилен-сталь используется в виде заглушки на трубах, сделанных из полиэтилена.

Как выглядит неразъемное соединение

Соединения полиэтиленовых труб со стальными осуществляются с помощью специального переходника, который выглядит как изделие, на одну половину состоящее из полиэтиленовой трубы, а на другую – из стальной. Полиэтиленовая трубка имеет определенную длину и диаметр. Со стальной трубкой она соединяется строго по ТУ 4859-026-03321549-99. Стальной патрубок запрессовывается в полиэтиленовую трубку под определенным давлением. Благодаря особенной технологии производства неразъемное соединение отличается высокой прочностью и полной герметичностью образованного соединения.

Достоинства неразъемного соединения:

— с помощью переходника полиэтилен-сталь можно производить врезку полиэтиленовой трубы в стальной трубопровод без сооружения колодцев; — установка при использовании неразъемного соединения может производиться прямо в грунт; — после установки не нужно заниматься техническим обслуживанием переходника.

Виды неразъемных соединений

Неразъемное соединение, предназначенное для соединения полиэтиленовых труб со стальными, может быть двух видов:

1. Переходник с усиливающей муфтой. Муфта надевается сверху на место соединения полиэтиленового патрубка со стальным. Данный вид неразъемных соединений можно активно использовать для монтажа трубопроводов высокого давления. Такие переходники являются максимально прочными и могут выдержать большую нагрузку. Переходник с усиливающей муфтой, сделанный частично из полиэтиленовой трубы ПЭ 100 SDR 17, способен выдержать беспрерывную нагрузку в 1 МПа

Также читайте: Способы соединения полиэтиленовых труб

2. Переходник без усиливающей муфты. Эти неразъемные соединения могут выдерживать давление в 0,6 МПа.

Как переходник полиэтилен-сталь соединяется с трубами

Для соединения переходника с полиэтиленовыми и стальными трубами используется со стороны пластиковой трубы метод стыковой либо электромуфтовой сварки, со стороны стальной трубы – метод электросварки.

Как еще могут соединяться трубы из полиэтилена с металлическими

Соединение полиэтиленовых труб с металлическими может производиться двумя видами:

1. Резьбовое соединение. Для такого вида соединения используются специальные фитинги. Они имеют резьбу, предназначенную для металлической трубы, а также гладкую муфту для полиэтиленовой трубы. С помощью данного способа скрепляются трубы диаметром до 40 миллиметров.

2. Фланцевое соединение. Такое соединение металлических труб с полиэтиленовыми осуществляется при помощи различных фланцев.

• Способы соединения полиэтиленовых труб
• Прокладка газопроводов из полиэтиленовых труб
• Сварка полиэтиленовых труб своими руками

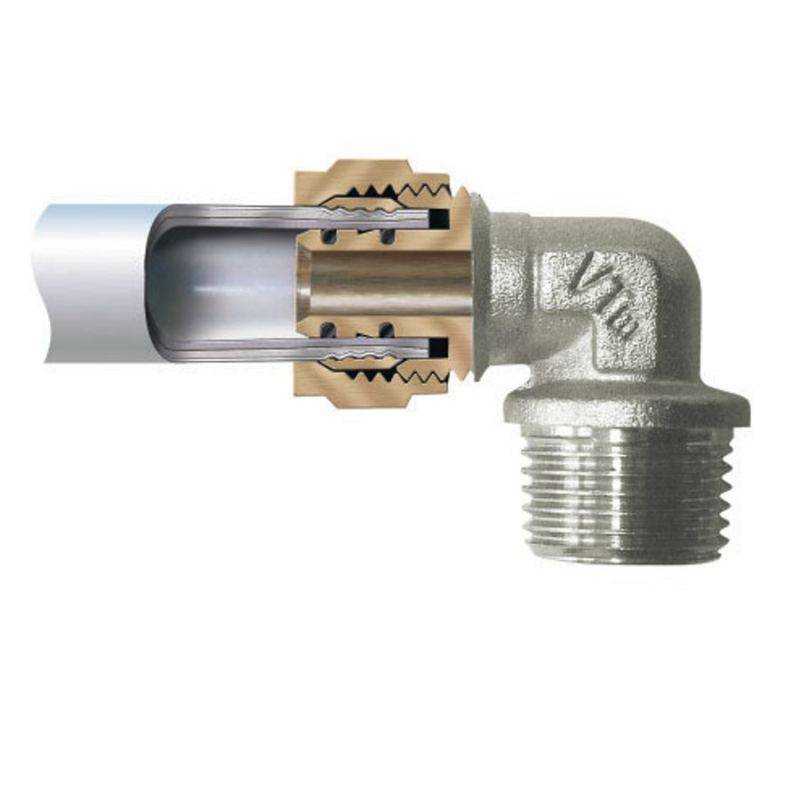

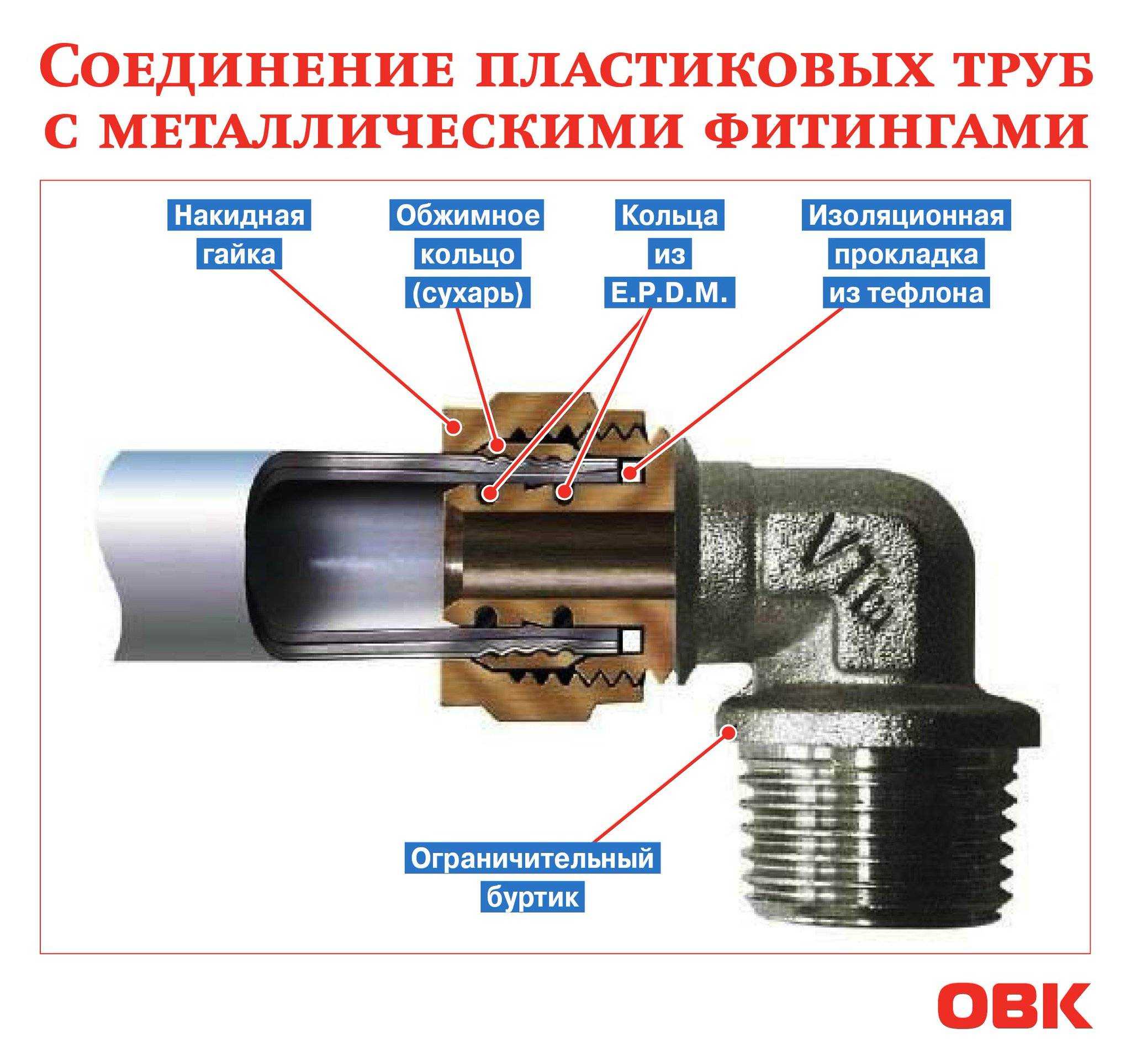

Устройство и установка компрессионного фитинга

Корпус фитинга компрессионного типа имеет специальное конусное углубление, в которое вставляется конусообразное резиновое кольцо для уплотнения. Потом устанавливается прижимное кольцо, а затем специальное обжимное устройство, которое разрезано на несколько зубьев.

Герметичность соединения создается за счет вдавливания уплотнительной прокладки при затягивании специальной гайки. В это время зубья обжимного кольца впиваются в конец детали, создавая плотное соединение.

Для получения прочного и герметичного соединения необходимо произвести предварительную зачистку концов стыкуемых изделий.

Методы соединения

Существуют некоторые способы и нюансы, которыми стоит руководствоваться во время всего процесса ремонтных мероприятий. Это нужно для того, чтобы подсоединить все правильно и не допустить даже самой незначительной ошибки. От этого зависит качество и надежность всего окончательного результата.

Если произвести качественную и плотную герметизацию в тех местах, где трубы состыкуются, то можно быть полностью уверенным в том, что водоснабжение будет стабильным и никаких аварий не предвидится.

Для того чтобы начать пользоваться тем или иным методом работы, необходимо провести предварительные подготовительные работы, а также все немаловажные правила установки и техники безопасности при ней.

Особенности монтажа резьбовых фитингов

Благодаря различным разновидностям резьбовых фитингов при монтаже трубопровода достигается возможность выполнения самых сложных изгибов и поворотов.

Наиболее распространенным способом соединения металлических/пластиковых конструкций является фитинг-«американка», Такой элемент, имеющий на торцах муфту и резьбу, позволяет легко и быстро состыковать разнородные детали

Наиболее популярным устройством для стыка полимерных и металлических элементов является фитинг «американка», который выпускается в различных вариантах размеров. Удобное приспособление с пластиковой муфтой и металлической резьбой чрезвычайно удобно в монтаже, позволяет за короткое время создать надежное герметичное соединение.

Поэтапная инструкция по установке

Для соединения металлической трубы с полипропиленовой или иной пластиковой трубой необходимо:

При помощи специального паяльника приварить муфту фитинга к концу полимерной трубы, после чего дождаться остывания стыка. Подвести деталь из металла к другому торцу «американки» после чего закрутить резьбу. Для уплотнения стыка его желательно дополнительно обмотать по ходу резьбы одним-двумя слоями ФУМ-ленты, пакли либо льняного волокна (дополнительно можно покрыть силиконом). Фитинг всегда нужно закручивать вручную: применение инструментов нежелательно и даже опасно

Спецоборудование не дает возможности полностью контролировать приложенные усилия, что может привести к повреждению детали

После завершения работы важно проверить прочность полученного крепления. Для этого достаточно включить воду и убедиться в отсутствии протечки

Если же через стык все же процеживается влага, можно попробовать несколько сильнее закрутить болт. При дальнейшем протекании воды необходимо вновь раскрутить резьбу и провести все манипуляции заново.

Форму готового соединения можно изменить, если размягчить пластиковую деталь при помощи строительного фена, а затем сделать необходимый по проекту изгиб.

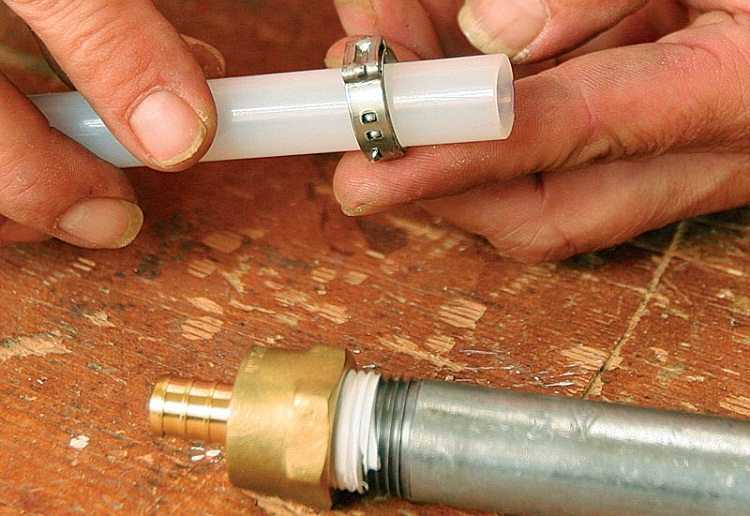

Соединение металлической трубы без резьбы

Бывают ситуации, когда пластиковую трубу необходимо подсоединить к металлическому аналогу, у которого отсутствует резьба.

Резьбу на трубу можно нанести, используя специальный инструмент – резьбонаноситель. В специализированных магазинах можно найти как механические, так и электрические модели подобного приспособления

Подобную проблему позволяет решить специальный инструмент под названием «резьбонаноситель» или «резьборез», при помощи которого можно нанести бороздки на деталь из стали или чугуна.

Существует два варианта приспособления:

• Электрический, в комплект которого входит несколько резцов, рассчитанных на трубы разных диаметров. Такие модели комфортны и легки в эксплуатации, однако имеют высокую стоимость.
• Ручной резьбонаноситель стоит значительно дешевле, однако работа с ним требует большей физической силы и определенных навыков.

Подробно о том, как нарезать резьбу на трубах, вы сможете прочитать в предложенной нами статье.

При пользовании резьборезами следует придерживаться несколькими несложными правилами:

Инструментом нельзя работать, если труба находится на небольшом расстоянии от стены. Электрический резьбонаноситель быстро нагревается, поэтому при обработке нескольких элементов вам придется периодически отдыхать

При работе с ручным приспособлением важно соблюдать чередование движений, выполняя пол-оборота вперед и четверть оборота назад, пока вы не нарежете резьбу на нужную длину

Для нарезки резьбы на трубу необходимо тщательно очистить трубу, при необходимости снять имеющуюся краску и сточить металлические потоки. Затем выполнить резьбу при помощи электрического либо резного инструмента.

Нарезанные бороздки хорошо очистить и смазать солидолом, маслом или другой смазкой, а затем применять для подсоединения с фитингом.

Виды соединения металлических труб с пластиковыми

Сегодня существует два способа выполнения такой процедуры:

1. Резьбовая стыковка. Применяется, когда соединяются трубные изделия, диаметр которых не превышает 40 мм.
2. Фланцевое соединение. Оптимально при большом сечении труб, поскольку затягивание резьбы в подобных случаях потребует немалых физических усилий.

Особенности резьбовых соединений

Чтобы понять, как соединяется пластиковая труба с металлической при помощи резьбы, следует изучить фитинги, которые используются для этих целей. По сути, такая деталь представляет собой переходник. С той стороны, к которой будет подключаться металлический трубопровод, у фитинга имеется резьба. С противоположной стороны располагается гладкая муфта, к которой припаивается пластиковая труба. Также в продаже присутствуют модели, с помощью которых можно выполнить соединение разнородных магистралей в большем количестве и фитинги для выполнения изгибов и поворотов.

Резьбовая муфта выбирается в зависимости от типа пластиковой трубы — под пайку, с обжимным или компрессионным соединением

Для соединения стальной трубы с полипропиленовой вам предстоит выполнить следующую последовательность действий:

• удалите муфту со стальной коммуникации на участке предполагаемого соединения её с пластиковой веткой трубопровода. Можно также отрезать кусок старой трубы, нанести солидол или масло и сделать с помощью резьбореза новую резьбу;
• пройдитесь по резьбе тряпочкой, закрепите сверху слой фум-ленты или пакли, покройте поверхность силиконом. На резьбу намотайте 1-2 витка так, чтобы края уплотнителя шли по их ходу;
• накрутите фитинг. Выполнять данную операцию с переходником с пластиковой трубы на металлическую следует без использования ключа. В противном случае изделие может треснуть. Если, когда вы откроете кран, появится течь, переходник докрутите.

Удобство конструкции этой детали состоит в том, что она упрощает процедуру соединения металлических труб с полипропиленовыми на поворотах и изгибах. Интересно, что при необходимости форму фитинга можно изменить.  Нагрейте его строительным феном до температуры +140˚С и придайте этой детали требуемую конфигурацию.

Фланцевое соединение

Как было сказано выше, подобным методом соединяются металлические и пластиковые трубы большого диаметра. Конечная конструкция является разборной. Технология такого соединения пластиковой трубы с металлической без резьбы настолько же проста, как и в случае применения резьбового переходника.

аккуратно и ровно обрежьте трубу в месте предполагаемого соединения;
наденьте на неё фланец и установите резиновую прокладку

Она будет выступать в роли уплотнителя;
осторожно надвиньте на этот элемент уплотнения фланец;
такие же действия проведите с другой трубой;
оба фланца скрепите друг с другом болтами.

Одним из вариантов перехода с металла на пластик является фланцевое соединение, в таком случае к полимерной трубе сначала припаивается фланец

Иные методы безрезьбового соединения металлических и пластиковых труб

Для реализации такой технологии, помимо фланцев, применяются также следующие приспособления:

Специальная муфта. Продаётся такая деталь в магазине стройматериалов. Впрочем, обладая определёнными навыками, можно сделать её самостоятельно. Состоит этот переходник из следующих компонентов:

• корпуса. Лучше всего изготавливать его из высокопрочной стали или чугуна;
• двух гаек. Располагаются они по обеим сторонам муфты. Если вы собрались изготавливать такой переходник своими руками, для производства гаек используйте бронзу или латунь;
• четырёх металлических шайб. Устанавливаются они во внутренней  полости муфты;
• резиновых прокладок. Они применяются для герметизации соединения. Заранее указать их точное количество невозможно.

Диаметр прокладок, шайб и гаек должен соответствовать сечению элементов трубопровода. Соединение металлической трубы с пластиковой без резьбы при помощи такой муфты выполняйте в нижеописанной последовательности:

1. Вставьте концы труб через гайки до середины муфты. Кроме того, проденьте трубные изделия сквозь прокладки и шайбы.
2. Затяните гайки до упора. Прокладки при этом должны сдавливаться.

Соединение получается долговечным и достаточно прочным.

При помощи фитинга типа Гебо соединение можно произвести быстро и без усилий, главное — правильно подобрать диаметр

Фитинг Гебо. Эта деталь состоит из следующих элементов:

• корпуса;
• гаек;
• зажимных колец;
• прижимных колец;
• уплотнительных колец.

Соединение выполняется очень просто.

1. Полностью развинтите муфту.
2. Наденьте на концы соединяемых труб все вышеуказанные элементы.
3. Зафиксируйте стык гайками.

Устанавливаем фланцы

Этот вариант больше подойдёт тем, кто работает с большими диаметрами. Благодаря ему в процессе эксплуатации возникает меньше проблем с доступом при необходимости сделать очистку.

Фланцы выглядят как диски плоской формы с опорой на прямые бруты.

Монтаж труб в системе состоит из нескольких этапов.

Начинается всё с создания ровного среза на концах заготовок. Главное – чтобы пыль и стружка внутри отсутствовали.
Затем переходят к надеванию фланцев на срезы, подготовленные заранее. Между местами с дисками располагаем прокладки из резины.
Для соединения фланцев друг с другом применяют болты

Важно, чтобы затягивание было равномерным, без прикладывания больших усилий.

Как соединить пластиковую трубу с металлической в канализации

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе — обеспечение герметичности.

Рис. 11 Как соединить пластиковую трубу с металлической — пример соединения посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

Применение «холодного» метода

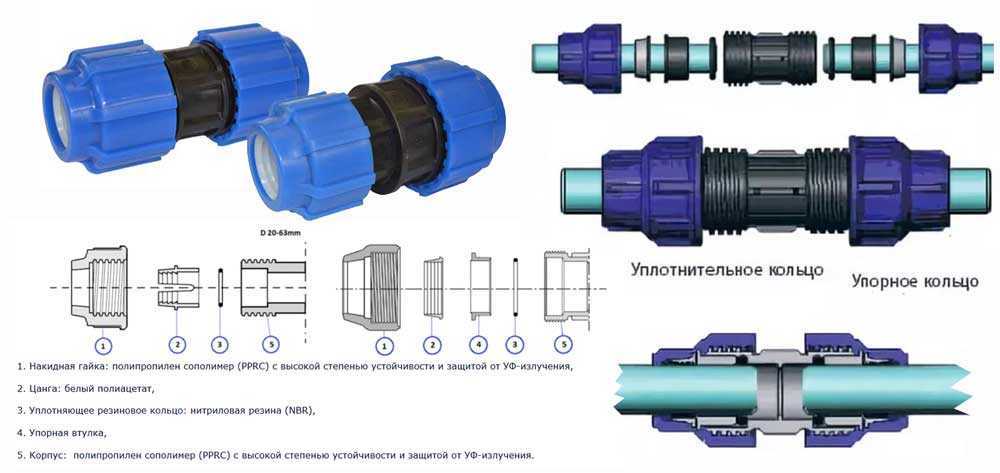

Данный метод предполагает использование компрессионных фитингов, а из инструментов потребуется только обычный обжимной ключ.

Монтаж выполняется следующим образом:

1. Рабочий процесс начинают со срезов по краям. Затем проверяют перпендикулярность расположения кромки. Далее зачищают торцы от заусениц при помощи проволочной мочалки или мелкозернистой шкурки.
2. Стяжную гайку помещают на один конец трубы. Резьбовое соединение пластиковых труб должно быть направлено в сторону фитинга (прочитайте: «Преимущества резьбового соединение труб, способы герметизации стыков»). Затем используют кольца с компрессией. Они тоже должны идти в фитинговую сторону, но обязательно длинными скосами.
3. Фитинг нанизывают на поверхность заранее подготовленного торца. Деталь во внутреннюю поверхность нужно вставлять до упора.
4. В завершение работы полностью затягивают стяжную гайку и проверяют полученное соединение на герметичность.

Инструкция по переходу с металла на пропилен

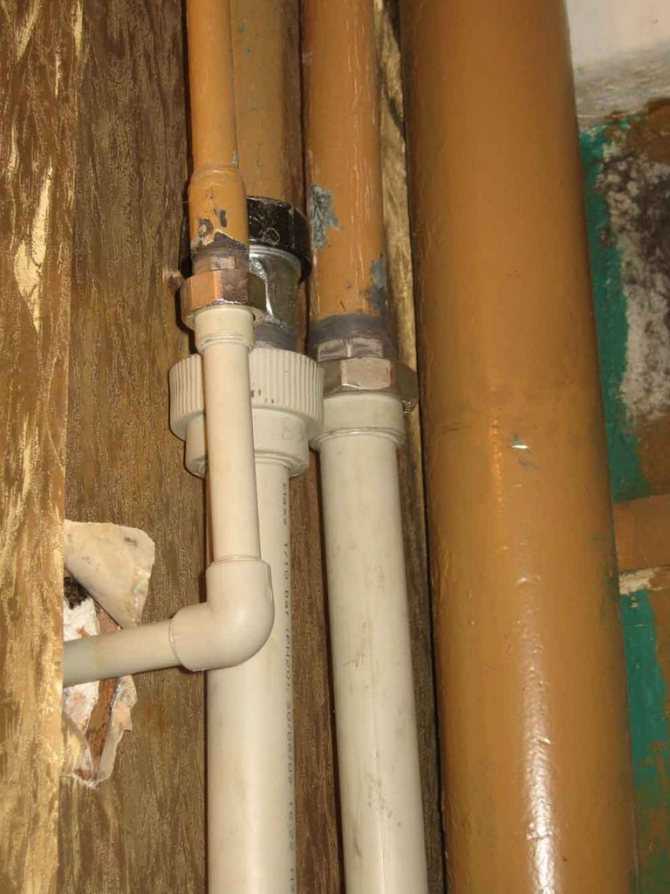

Способы соединения металлических и пластиковых труб

Необходимо сразу разделить стыки в системах водопровода, ГВС и отопления от канализации. Потому что в последнем случае используются специальные переходные манжеты, изготовленные из резины. По сути, это цилиндрической формы изделия двух типов: прямые патрубки или гофры.

Соединение с их помощью – это установка переходника во внутрь металлической трубы. А пластиковая вставляется в манжету. При этом резина плотно прижимается к обеим трубам, создавая герметичный стык.

В системах водопровода и отопления используется два вида стыков: резьбового и фланцевого.

Резьбовое

Резьбовые соединения при монтаже металла с пластиком представляет собой приспособления, имеющие с одного конца резьбу, на которую прикручивается металлическая труба, а второй конец приспособлен для соединения с пластиковой трубой с помощью пайки, либо накидной гайки.

Существует несколько таких приспособлений:

• американка,
• фитинг-ниппель,
• металлорукав.

Американка

Самый распространенный вариант соединения пластиковых и металлических труб – соединение с помощью специального фитинга, называемого «американкой». Это изделие, состоящее из двух деталей. Одна из них – металлическая с внутренней или внешней резьбой.

Для присоединения труб выбирается первый вариант. Для этого на стальной трубе нарезается резьба с помощью плашки или специального инструмента резьбореза. А можно приварить к ней сгон. Противоположная сторона детали – патрубок с внешней резьбой большего размера.

Вторая половина – это пластиковый патрубок, на который надевается накидная гайка (резьба внутренняя). Патрубок к пластиковой трубе приваривается специальным аппаратом. Сам стык производится путем накручивания накидной гайки на внешнюю резьбу первой части. Герметизацию обеспечивает резиновая прокладка, устанавливаемая между двумя деталями фитинга.

Фитинг ниппель

Этот фитинг собой представляет пластиковую втулку, внутрь которой впаяна в заводских условиях металлическая деталь с внутренней резьбой: с одной стороны, это резьба, которая накручивается на внешнюю резьбу стальной трубы; с другой стороны, это пластиковый патрубок, который своим концом приваривается к пластиковой трубе.

Рекомендуем ознакомиться: Способы соединения частей воздуховодов между собой

Последовательность соединения такова:

1. Производится присоединение ниппеля к стальному трубопроводу посредству резьбового соединения с обязательным использованием уплотнительного материала, к примеру, ФУМ-ленты.
2. Сварка фитинга к пластиковой трубе.

Резьбовое

Такой тип соединения сантехники называют «американкой». Со стороны муфты припаивается пластик. Кстати, пластиковыми считаются полипропиленовые, металлопластиковые, полиэтиленовые и поливинилхлоридные трубопроводы. Резьбой соответственно присоединяется металлическая часть. Вот как это выглядит на практике:

Монтаж начинается с откручивания муфты на месте предполагаемого стыка. Если муфты нет, то трубу просто обрезают. После чего на стыке необходимо нарезать резьбу. Для этого место захода резьбореза рекомендуется смазать маслом или солидолом.

Место резьбового соединения необходимо сделать герметичным, чтобы исключить возможные протечки. Это делают при помощи фум-ленты или льна, которые наматывают между резьбой. Для большей надёжности сверху наносится силикон. Количество намотанного материала не должно превышать 1-2 витка. В противном случае будет проблематично навернуть фитинг. Наматывать лён или фум-ленту необходимо по ходу часовой стрелки.
Затем наворачивают фитинг. Делать это лучше всего от руки, без использования газового ключа. Фитинги выполнены из довольно хрупкого материала, и чрезмерное сжатие может повредить переходник. Оптимальным решением будет слегка дотянуть фитинг, если после подачи воды будет обнаружено протекание

Но помните, что использовать инструмент нужно крайне осторожно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Ультрафиолетовые фильтры для очистки воды

• Со стороны гладкой муфты выполняется сварка полипропиленовой трубы.
• Производится подача воды в трубы.

Выводы и полезное видео по теме

На размещенных в этом разделе видеороликах наглядно демонстрируется порядок работ выполнения крепежа труб из металла и полимеров при помощи фитинга «американка» и фланцевого соединения.

Практическое применение фланца:

Процесс соединения металлических (чугунных, стальных) и полимерных труб требует определенных сил и навыков

Вне зависимости от вида крепежа, для безукоризненных стыков важно правильно подбирать детали нужного размера, а также тщательно следовать инструкции
