Как соединить металлические трубы без сварки и резьбы

Преимущества и недостатки цангового зажима для труб

Использование зажимов на основе цанги обрели популярность не так давно. Но сейчас многие специалисты и профессионалы широко используют данное изделие при различных работах. В отличие от обычного фитинга такой соединитель имеет массу преимуществ.

Плюсы цангового соединения:

• Доступная стоимость;
• Широкий выбор;
• Простой монтаж;
• Долговечность;
• Прочность соединения;
• Можно использовать несколько раз.

Сама цанга недорогая. К тому же для ее монтажа не нужны специальные дорогостоящие приборы или материалы. При этом работы по замене устройства также не будут стоять очень дорого.

На рынке представлен широкий выбор цанг разных размеров. При этом изделие можно приобрести в любом строительном магазине или на рынке. Цанги выпускаются для различных труб и диаметров, поэтому подобрать необходимое изделие не составит труда.

Для установки таких фитингов не нужен специальный инструментарий. Научиться работать с цангой может каждый за минимальный промежуток времени. А при правильном монтаже соединение прослужит долго. При этом цанговое соединение достаточно надежное и герметичное.

В отличие от других соединителей цанга может использоваться несколько раз. Это упрощает ремонтные работы трубопровода. Так можно заметить лишь участок трубопровода, не проводя демонтаж всей системы.

Среди недостатков изделий отмечают постепенное ослабевание соединения. В итоге трубопровод начинает протекать. Но справиться с такой проблемой достаточно просто. Необходимо просто подкрутить цангу.

Но этот минус обязывает устанавливать такое соединение в доступном месте. Нельзя выполнить скрытый монтаж труб и спрятать коммуникации. Работы по подтяжке выполняются, как правило, один раз в год.

Из чего изготовлен приварной крепеж?

Для приозводства крепежа для приварки применяют омедненную или оцинкованную сталь, а также нержавейку, латунь ( сплав меди и цинка), алюминий. Обработка элементов цинком и медью производится для защиты и продления срока службы, а также для улучшения внешнего вида изделий.

Критерием выбора сырья для изготовления метизов служат желаемые крепежные свойства и материал основы, на которую предусмотрена его фиксация. Не последнюю роль играют условия дальнейшей эксплуатации ( температура, влажность и т.д.).

Возможно сочетание материалов для приваривания, к примеру, совмещают нержавеющую, низкоуглеродистую и омедненную сталь. Крепежи из алюминия устанавливаются исключительно на алюминиевые заготовки.

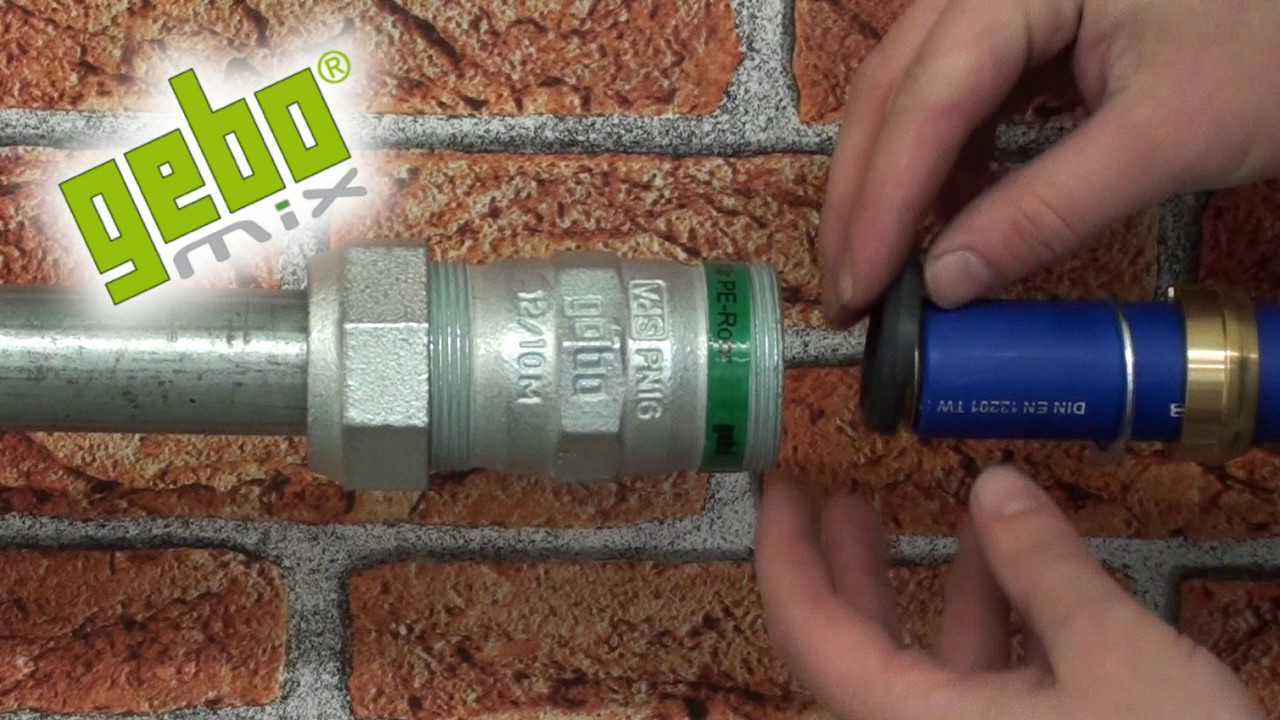

Что такое муфта Гебо

Муфта Гебо — внешний вид

Муфтой Гебо называют одностороннюю муфту, в наличии у которой имеются такие элементы как компрессионные кольца и резьбовое соединение. У двухсторонней муфты Гебо компрессионные кольца расположены с обеих сторон.

Конструкция муфты Гебо

Конструкция муфты Гебо подразумевает наличие специального углубления для резинового уплотнителя, который и создаёт герметичность соединения . Уплотнитель выполнен в форме конуса, что способствует его проникновению даже в самые недоступные щели при затягивании муфты.

Порядок применения муфты Гебо

Чтобы эксплуатационный срок данного изделия был максимально продолжительным, необходимо знать процесс правильного монтажа, при котором сохранится требуемая герметичность соединения металлических труб.

1. На обеих трубах следует сделать максимально ровный срез и зачистить его края, избавившись от мелких металлических заусениц. Также удаляется краска или эмаль, до самого металла. Для этого можно использовать мелкую наждачную бумагу или специальный круг для болгарки.
2. Первой на трубу одевают гайку, которая идёт в комплекте с муфтой. Далее необходимо разместить на трубе конусообразное кольцо, так, чтобы верхняя часть конуса смотрела на гайку.
3. Вторым одевают прижимное кольцо, за которым идёт уплотнитель. Уплотнитель следует развернуть в сторону фитинга.
4. Далее следует зажать фитинг так, чтобы при затягивании гайки он не проворачивался. Гайку затянуть так, чтобы осталось 1-2 витка резьбы.

Муфта установлена и следует проверить её на качество, подав воду в систему. При появлении капель жидкости из-под муфты, необходимо немного подтянуть гайку и заново проверить на соединение на герметичность. При повторном появлении влаги, муфту следует снять и повторно зачистить участок под ней.

Основные преимущества муфты Гебо

Муфты Гебо часто используют из-за практичного соотношения ценовой политики и качества изделия. При правильном монтаже, муфта способна прослужить долгие годы, спустя которые достаточно на ней заменить резиновый уплотнительное кольцо и можно заново монтировать на трубопровод.

Также ценится широта применения данного изделия. Как и обыкновенные фитинги, муфта Гебо применяется не только в водопроводах, но и в компрессионных системах. Чтобы выполнить соединение потребуется минимум времени, и при этом не обязательно наличие специального инструмента.

Дополнительные аргументы

Многие профессионалы рекомендуют выполнять соединение металлических труб без сварки. Отказ от традиционного способа они обосновывают следующими причинами:

• достаточно высокая стоимость сварочных работ. Если необходимо стыковать лишь несколько изделий, применять профессиональное сварочное оборудование нецелесообразно;
• сложность выполнения. Собственно, этот фактор относится к большинству строительных работ. Не секрет, что они зачастую проводятся в тесном помещении с высокой влажностью. Кроме того, там может отсутствовать электроснабжение, мощности которого будет достаточно для функционирования сварочного аппарата. В этом случае без знаний, как соединяются трубы без сварки, исполнитель с поставленной задачей не справится;
• отсутствие мобильности. Возникновение ситуации повышенной опасности, например, прорыв или авария, требует максимально быстрой и эффективной реакции. На приглашение специалиста со своим сварочным оборудованием потребуется много времени. Если ситуация действительно экстремальная, можно ожидать самых негативных последствий.

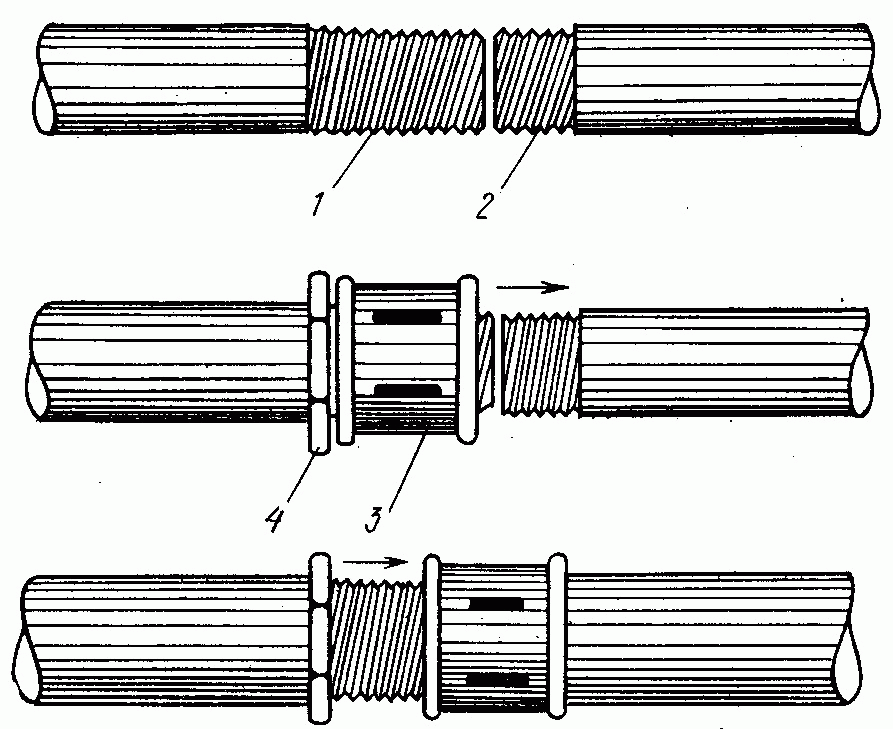

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

• прямые предназначены для стыковки двух элементов системы в одной плоскости;
• переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
• поворотные, позволяют менять направление потока;
• торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
• разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
• штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Это интересно: Блуждающие токи в водопроводных трубах — как устранить проблему

Основные этапы работ

Первым делом отрезаем лист бумаги, длина которого должна соответствовать наружному диаметру трубы.

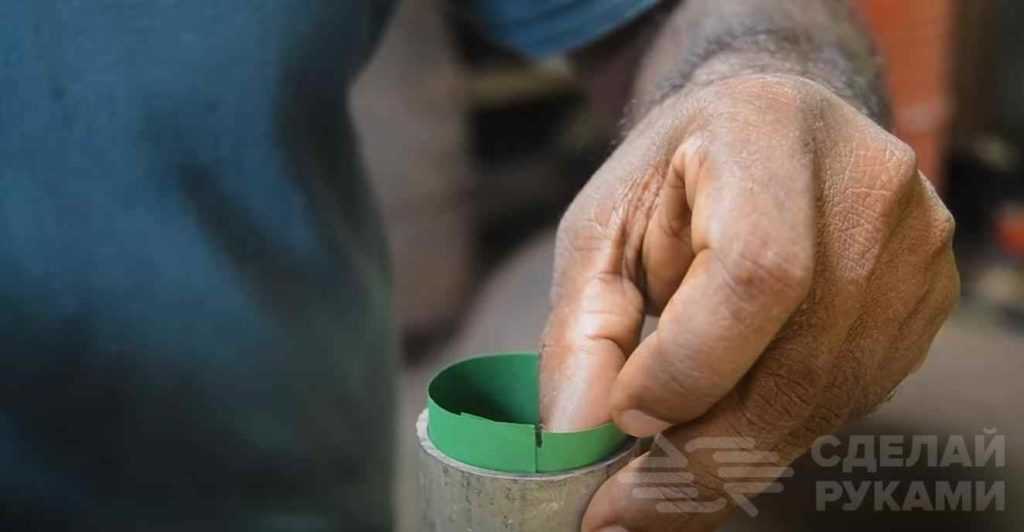

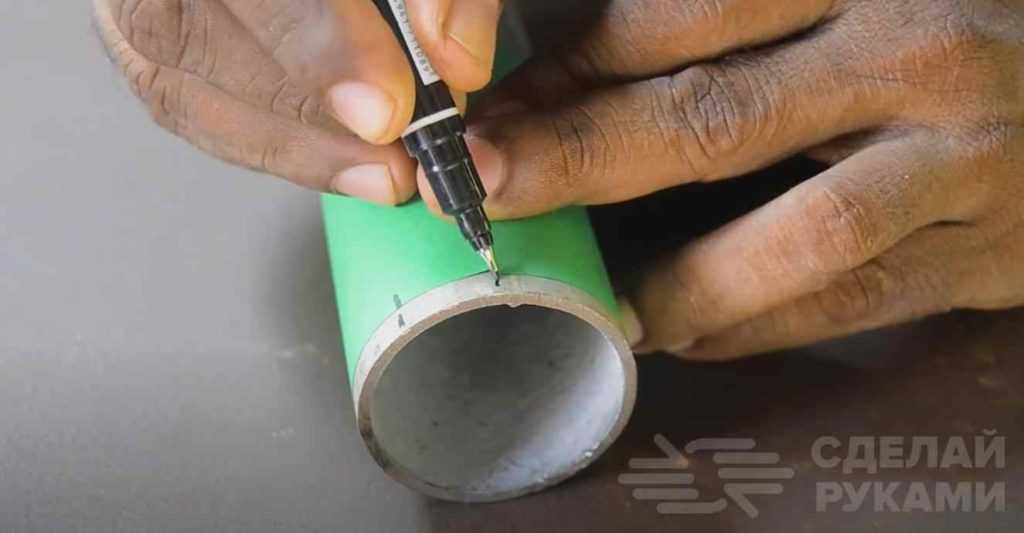

Сворачиваем лист трубочкой, и вставляем его внутрь трубы. Делаем пометку в месте стыка.

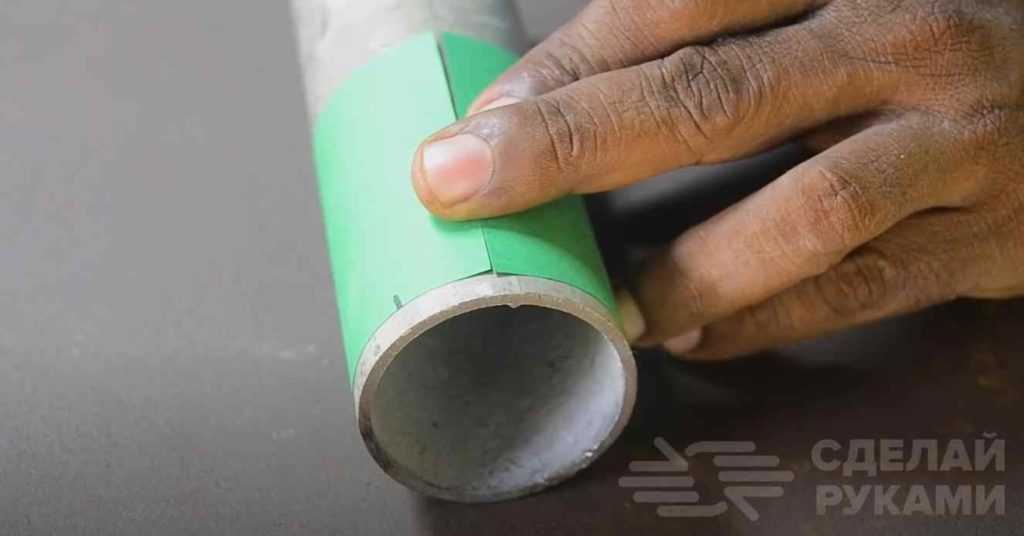

Далее вынимаем бумажный шаблон, оборачиваем его вокруг трубы, и ставим две метки, как показано на фото.

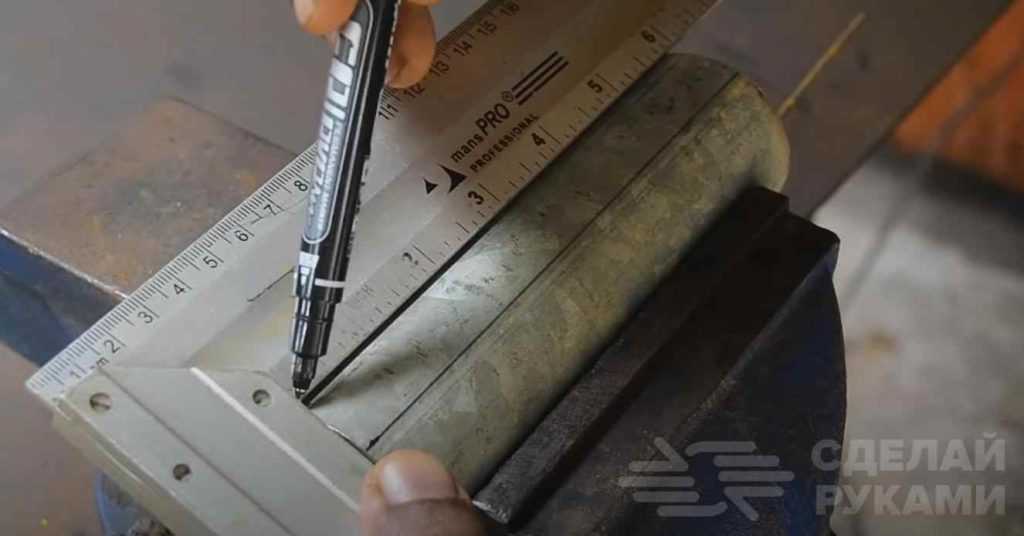

С помощью угольника чертим на трубе две продольных линии. Болгаркой вырезаем часть стенки. Зачищаем заусенцы напильником или наждачкой.

Соединение труб

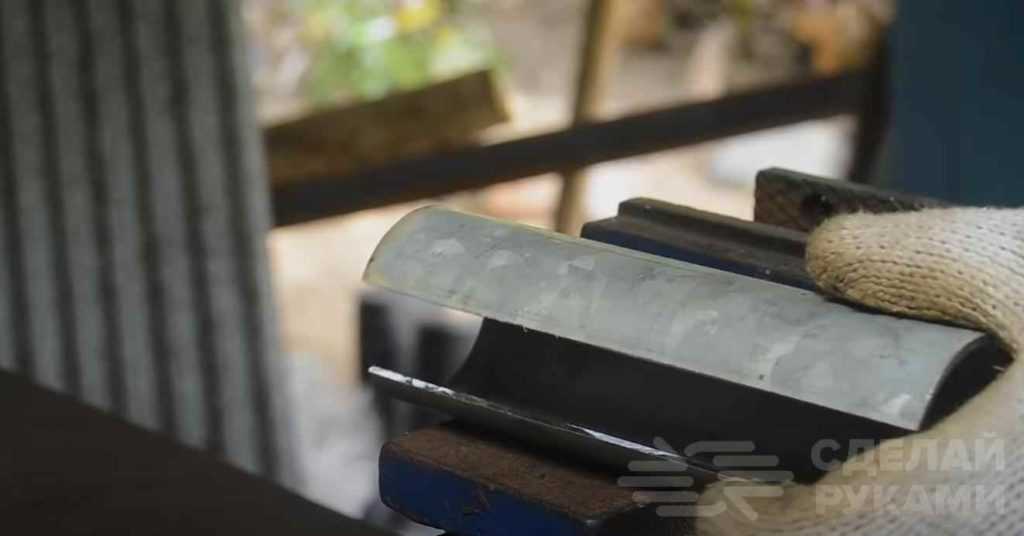

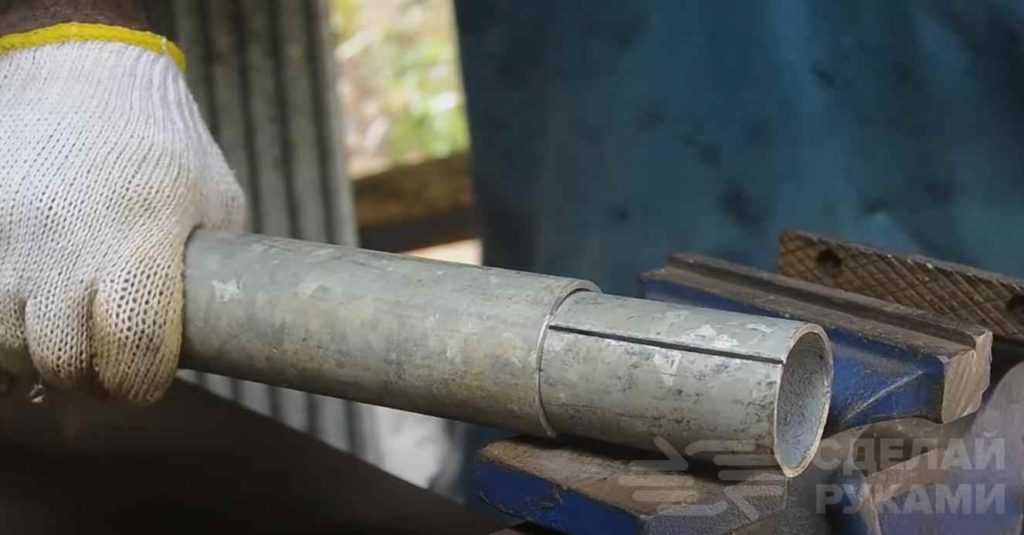

После этого с помощью молотка уменьшаем диаметр вставки, пока края не сойдутся.

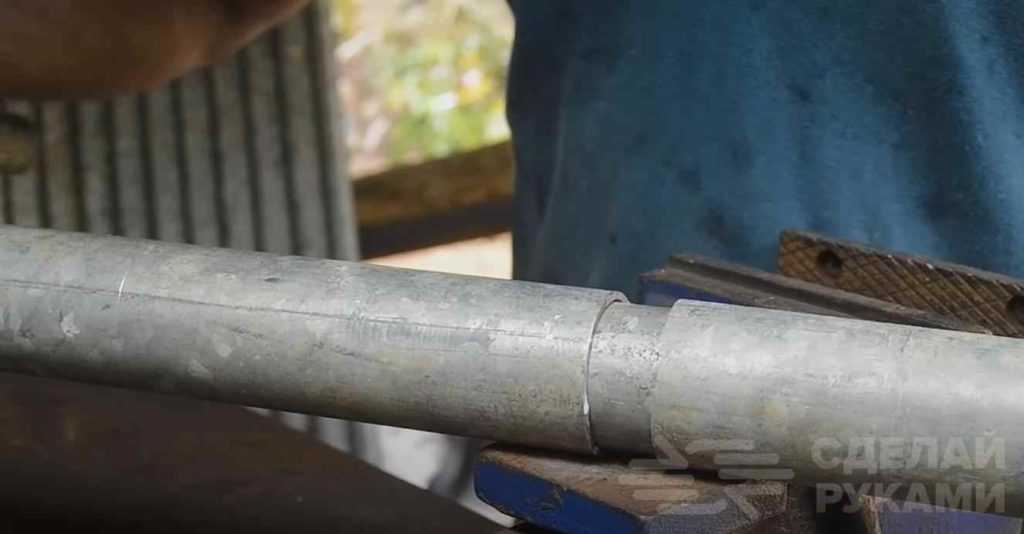

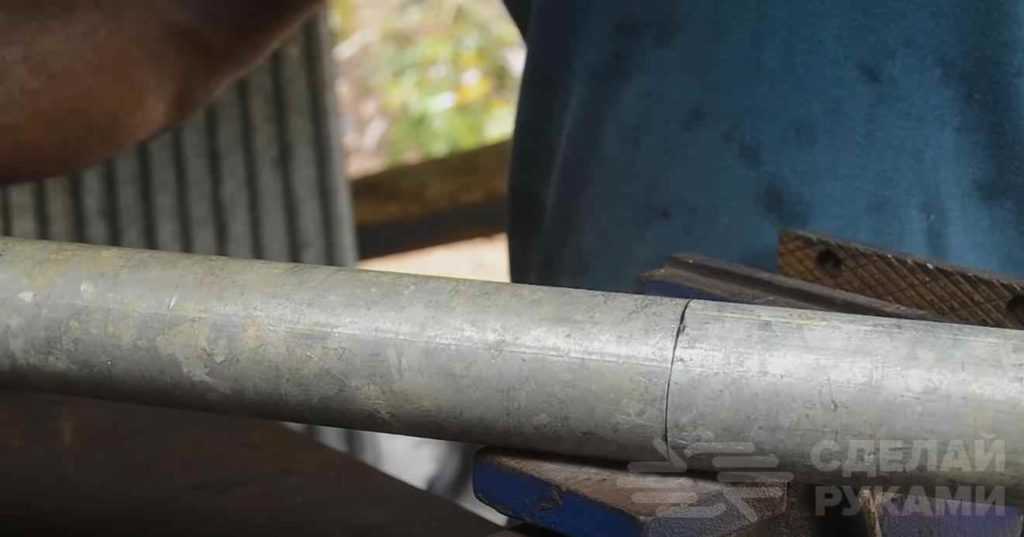

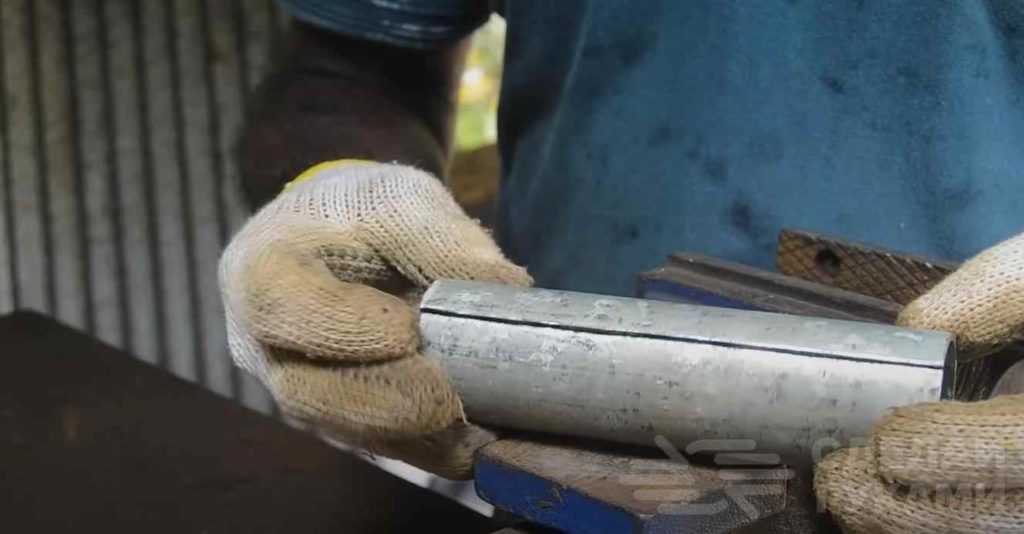

Далее берем два отрезка трубы, которые нужно соединить. Вставляем соединительную вставку в один из отрезков на половину своей длины. На другой конец вставки надеваем второй отрезок трубы.

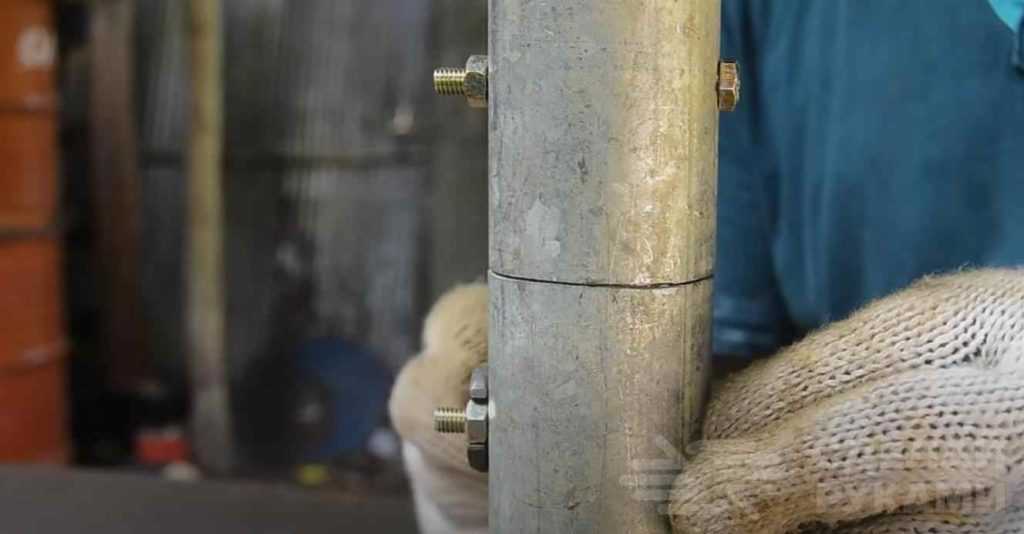

Соединение практически готово. Потом останется только просверлить два отверстия, вставить болты, и зафиксировать их гайками. Выступающие части болтов можно обрезать.

Такое соединение круглых труб может пригодиться в тех случаях, когда нужно, например, нарастить высоту столбов для забора.

Краб-системы для профильных труб

При монтаже труб прямоугольного или квадратного сечения используют скрепляющие конструкции. Они представляют собой две штампованные стягивающиеся болтами пластины. При складывании двух половинок образуют профиль, совпадающий по размеру с трубой.

Краб-системы используют при создании металлоконструкций, они надежно фиксируют заготовки в нужном положении. Виды систем:

• угловые или Г-образные, они соединяют профиль под прямым углом;
• тавровые с тремя профильными отверстиями;
• крестовые или Х-образные.

Краб-системы сокращают время сборки каркасов. Для монтажа не нужно специальной подготовки, не нужно оборудование. Достаточно инструментов. Краб-системы удобны:

• для уличных конструкций;
• рекламных щитов;
• спортивного и игрового уличного инвентаря.

Для трубопроводов краб-системы не применяют. Для монтажа используют болты и гайки стандартного размера. Крепежные скобы выпускают под тип размеров прямоугольного и квадратного профиля.

Как установить зажимную муфту своими руками

Такую щетку надевают на болгарку вместо дискаИсточник mirostroy.org

Начнем с того, что муфты такого типа чаще всего используются для старых труб, а это значит, что на их поверхности, как минимум, присутствует краска и, как максимум, ржавчина. Поэтому конец, на который нужно надеть фитинг следует очистить и лучше всего с этим справится металлическая щётка, надетая на болгарку или электродрель. Добиться идеально чистой поверхности металла у вас не получится. Скорее всего, оптимальным исходом будет блестящая поверхность, покрытая меленькими крапинками, но этого должно хватить для плотного прижима резинового кольца.

Помимо основной части, тут есть зажимная и прижимная шайба, конусное прорезиненное кольцоИсточник olx.ua

На зачищенный участок трубы надеваете гайку (сделайте это сразу, чтобы не забыть) и проверяйте правильность сборки внутренностей фитинга. Край цилиндра здесь сделан под конус и в него вставляете конусное резиновое кольцо сужением внутрь цилиндра, а сверху надеваете металлическое прижимное кольцо (или шайбу – как хотите). Поверх этого ставится обжимное кольцо, у которого есть разрез, а на внутренней поверхности есть что-то наподобие зубьев или шипов. Это зажимное кольцо проталкивает резинку вглубь цилиндра, одновременно обхватывая зубьями трубу – в результате получается стопроцентная плотность.

Когда будете зажимать гайку, обязательно проверяйте, остаётся ли снаружи резьба – если спрятались все витки, значит, вы хорошо затянули фитинг. После монтажа обязательно проверьте узел на подтекание, используя туалетную бумагу – там сразу будет заметна даже маленькая капля влаги. Здесь следует упомянуть, что подтекание возможно только в том случае, если труба гнутая (мятая). Такой дефект иногда встречается в старых отопительных и водопроводных контурах. Если это так, то исправить невозможно – этот участок нужно вырезать.

Зажимные муфты нового образца.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Лучшие производители

Краб-системы не являются сложной конструкцией, и в каждом регионе есть как небольшие, так и крупные компании, занимающиеся производством металлоконструкций и креплений, что делает их всех конкурентоспособными

При выборе изделия важно придерживаться указанных выше рекомендаций

Также можно предложить несколько критериев, по которым можно выбрать производителя:

• антикоррозийное покрытие изделий;
• покупка изделий через фирму-производителя, а не через посредников, это позволит сэкономить средства;
• сроки изготовления продукции, есть ли товар в наличии;
• гарантия;
• способы оплаты и доставки.

Полезный совет

При соединении пластиковой трубы с металлической в водопроводной или отопительной системе (какой купить тепловой насос для отопления дома), компрессионные резьбовые фитинги будут отличной альтернативой.

Если у вас нет доступа к сварке или нужно обеспечить небольшое количество соединений.

Особенно, это актуально при ремонте и подключению к старым стоякам, где использование сварки и нарезание резьбы может быть не рентабельно и снижать надежность.

При подключении пластиковой канализационной трубы к чугунной, самый сложный этап работы – это демонтаж.

Посмотрите видеоролик, в котором наглядно демонстрируется соединение труб без сварки и резьбы.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Фитинги Гебо На место стыка прикладывается муфта, причем центральная часть фитинга должна быть расположена строго по месту соединения труб. Спрашивайте, я на связи!

Преимущества бессварочного метода

Соединяя стояки без сварки, можно:

• получить стыковку разъемного типа. Такой вариант приемлем в случае необходимости выполнения ремонтных работ в краткие сроки. Одновременно, такая процедура позволяет повторно использовать те же фитинги, с заменой уплотняющих материалов, что значительно экономит средства;
• осуществить стыковку в любом месте, независимо от наличия электроэнергии;
• повысить качество соединения, поскольку сваркой не всегда получается точное выполнение шва, чтобы стояки на миллиметр-другой не сдвинулись относительно оси и друг друга;
• обойтись без дорогостоящего мастера, поскольку начинающему сварщику осуществить качественную операцию по стыковке стояков – не по силам;
• обойтись без дорогих аппаратов и приспособлений, поскольку соединение с помощью фитингов предвидит наличие газового ключа и простых навыков.

Поэтому, такие монтажные работы может сделать своими руками каждый, у кого есть элементарные навыки обращения с ключами и большое желание. Все. Больше ничего не надо.

Технология сварочных работ

Сварочные работы выполняются с помощью сварочных аппаратов. Дополнительно используются в электросварке трансформаторы (выпрямители), набор электродов. Обязательно работы проводить только в защитной экипировке.

При всех видах сварки предварительно подготавливают под свариваемые швы срезы труб: очищают, срезают фланец, обезжиривают, удаляют ржавчину, краску.

Далее процесс зависит от способа сварки:

• Газовой метод предполагает использование сварочной проволоки, с помощью которой заполняется шов в один заход. Для того, чтобы сразу получить качественный результат необходимо иметь специальную подготовку. Если по технологическим причинам наружный шов не обеспечит необходимую герметичность, перед ним выполняют внутренний. Оптимальный для труб с толщиной стенок до 4 мм;
• Электродуговой метод требует центровки, установки в прихватки элементов трубопровода. Это связано с тем, что работа выполняется частями. Шов формируется слой за слоем. Для каждого этапа берется электрод большего диаметра. Метод применяется для толстостенных труб;
• Сварка в защитной среде — самый эффективный способ. Защитой выступает смесь газов: аргон, кислород, углекислый газ. Шов получается аккуратный и прочный.

После сварки любым способом шов очищается от шлакового налета, проверяется его герметичность. Сварные соединения долговечны, эстетичны.

Сварочный шов

Способы соединений

С помощью различного рода деталей можно соединить воедино совершенно разные фрагменты. К примеру, переходной муфтой – материал с разным сечением; прямой – одинаковый диаметр; тройной соединитель предназначен для создания веток в канализации; крестообразный – сочленяет трубы перекрестно.

Также как и, элементов крепления – видов соединения тоже бывает несколько.

Рассмотрим их более тщательно.

Посредством склеивания совмещают . Для проведения этой процедуры на оба конца детали наносят клей с основой из метиленхлорида. Его эффективность заключается в пластике, который сначала растворяется, а впоследствии соединяется на уровне связи молекул.

Не забывайте о правилах безопасности, поскольку в клеящем веществе содержатся летучие элементы, то промежуток времени между покрытием им деталей и их сращиванием не должно быть больше чем полторы минуты.

Как соединить клеевым способом? Для этого необходимо использовать муфты. Эта процедура довольно проста и вполне выполнима без посторонней помощи. Существует пошаговая следующая инструкция:

1. Внешняя сторона трубы с меньшим сечением зачищается и обрабатывается обезжиривающим средством.
2. Также, обезжиривают и внутреннюю сторону муфты.
3. На части, которые предполагается скрепить наносят клеевую основу.
4. Посредством вставки трубы в отверстие раструба соединяем их между собой.
5. Конструкция остается сохнуть до полнейшего застывания клеевой смеси.

Муфты для труб

Помните, что обезжирив места состыковки, вы намного улучшите схватывание частиц.

Соединения термические или сварочные применяют для изделий с одинаковым диаметром и материалом, из которого они изготовлены.

Нельзя связать воедино с металлопластиковыми элементами.

Соединения такого вида гарантируют прочность и чаще всего применимы в монтаже водопроводов и газопроводов, но их вполне можно использовать и в канализации. Для такого способа нужно иметь специальный сварочный аппарат с греющимся диском. Под воздействием высоких температур пластик на срезах оплавляется, и обе заготовки прижимаются друг к другу, делая сварочную кромку. Ее толщина обычно не превышает двух миллиметров. После работы с трубами, им необходимо дать охладиться, это займет до десяти минут времени. Только абсолютно охлажденную конструкцию можно использовать.

Это был торцевой метод. Но есть также и муфтовый, который имеет некие отличия. Например, при нем применяют раструбы из пластика и сваривают материалы с внутренней части, а не снаружи. Стоит заметить, что этот способ вовсе не подходит для монтирования канализационных систем.

Сварные соединения

Сварка — очень популярный метод стыковки отдельных частей в трубопроводной конструкции. Особенно этот способ востребован при монтаже технических коммуникаций на производствах.

Для монтажа стальных трубопроводов чаще всего применяется метод горячей сварки

Стоит отметить, что посредством сварки могут соединяться не только отдельные детали в металлических конструкциях, но и пластмассовые изделия. В некоторых случаях сварку используют и для стыковки стеклянных деталей.

В зависимости от способа воздействия на материал, выделяют два основных способа такого соединения:

• сварка с помощью плавления;
• сварка давлением.

Сваривание плавлением имеет множество вариантов реализации:

• электродуговая;
• простая электрическая;
• электролучевая;
• лазерная;
• сварка газом.

Самым востребованным, среди этих вариантов можно назвать первый. Использование электродуговой сварки подразумевает то, что источником нагрева является электрическая дуга. Данный тип работ может выполняться двумя способами:

• с переменным током;
• с постоянным током.

Сварка металла может производиться электрическим или газовым оборудованием

Такой вид монтажа может проводиться с использованием различного оборудования, поэтому можно выделить три типа сварки:

• ручная;
• полуавтоматическая;
• автоматическая.

Виды сварных соединений

Существуют разные способы сварки отдельных деталей в трубопроводных коммуникациях. Рассмотрим их:

• встык;
• внахлёст;
• угловое;
• с привариванием различных элементов.

Наиболее востребованными и распространёнными являются следующие соединения с помощью сварки:

1. Стыковое (продольное и поперечное). При данном варианте сварки могут использоваться подкладные элементы — кольца. Шов в таких стыках может быть одно- и двусторонним. Последний применяется в тех случаях, когда деталь имеет большие показатели сечения — более 500 мм.
2. Угловое (одностороннее и двустороннее). Такой вариант можно выполнить по-разному. В некоторых случаях угловые сочленения сваривают со скосом кромки, а в некоторых — без него.
3. Раструбное сварное сцепление внахлёст. Раструбное соединение используется для того чтобы стыковать элементы трубопроводов, имеющих высокий коэффициент пластичности. К ним можно отнести детали из цветных металлов, а также пластиковые элементы.
