Как сделать теплый пол в деревянном доме своими руками, устройство и монтаж сухого пола, водяного и электрического, фото и видео

Обогрев из готовых секций – кабельные маты и карбоновая пленка

Теплые полы для обогрева деревянного дома можно устроить, используя инфракрасную пленку или нагревательные маты. Пленка имеет толщину всего 0,5 мм, но способна обеспечить теплом любое помещение. Она имеет черную сетку, которая является нагревателем, концы которого выходят на края в виде металлизированных контактов. Нагревательный мат – практически тот же кабель, смонтированный на основе.

Перед покупкой составляем схему площади для обогрева. Учитываем всю поверхность, свободную от стационарной мебели. Нагревательные маты выбираем по мощности. Для кухни, коридора это 150 Вт/м2, спальни – от 100 до 150, санузла – 180 Вт/м2. Полезную площадь умножаем на требуемую мощность и получаем общую. Мат такой или немного большей мощности и покупаем.

Каждая секция инфракрасного обогревателя имеет длину 25 см. Учитываем, что по периметру помещения можно отступать от стен на 10–40 см, а между секциями зазор не должен превышать 5 см, иначе этот участок останется холодным. Наложение пленки допускается только в местах, где отсутствуют нагреватели. Чтобы не покупать лишнее, учитываем, что в качестве основного нагревателя понадобится покрыть пленкой около 70% поверхности, для подогрева – от 40 %.

На чистую и ровную поверхность укладываем теплоизолятор. Для нагревательного мата он должен иметь теплоотражающую поверхность. Применение металлизированной фольги для инфракрасной пленки запрещено. Толщина теплоизоляции от 4 мм. В сырых помещениях под нее дополнительно укладываем гидроизоляцию.

И маты, и пленку можно разложить на основании, изменяя их конфигурацию. Маты для этого надрезаем по сетке, не затрагивая сам нагреватель. Пленку разрезаем на секции по нанесенным на нее линиям отреза. Выкладываем нагреватели на поверхность согласно схеме и выполненным надрезам. Для фиксации используем двухсторонний скотч.

Пленку монтируем, чтобы медные токопроводящие ленты смотрели вниз. Выкладывать ее желательно по длине помещения. Это уменьшит количество мест соединения и проводов. Но следует учитывать максимально возможную длину одного отрезка, что уточняем при покупке. Места соединений располагаем так, чтобы они находились рядом со стеной, еще лучше – под плинтусом.

Контактными клипсами, входящими в комплект, соединяем токопроводящие ленты и провода. Подключение отдельных секций осуществляем параллельно. При выходе одной из строя, остальные будут работать. Все соединения, незадействованные выводы изолируем битумной изоляцией (входит в комплект). Под пленкой на клейкой ленте монтируем датчик.

Перед укладкой покрытия проверяем нагреватели на работоспособность. В качестве финишного возможно применение любого материала, кроме пластиковых плит. Нежелателен также линолеум с утеплителем. Для укладки ламината применяем плавающий вариант, чтобы участок можно было легко демонтировать, если какая-то секция окажется неисправной. На пленку дополнительно укладываем фанеру, ДСП, затем ламинат, ковролин, линолеум.

Бетонные полы в частном доме

Бетонные полы в частном доме имеют некоторую сложность в устройстве, поэтому лучше проделывать эти все этапы с человеком, владеющим хотя бы некоторым опытом работы с этим строительным сырьем. Одним из недостатков таких полов можно назвать трудоемкий демонтаж. Но такие работы проводятся крайне редко, поэтому особого внимания не заслуживают. Перед тем, как сделать пол в частном доме бетонированный, необходимо собрать важный инструмент, такой как: бетономешалка, лопата, ведра, строительная тачка, кельма, уровень, правило и металлическая щетка. Итак, как выглядит процесс бетонирования полов в частном доме.

Сначала необходимо разровнять и уплотнить грунт, убрав попадающиеся камни.
По всей территории засыпаем песочную массу, увлажняем ее, прессуем и даем просохнуть.
Затем укладываем клеенку (мембрану) и утеплитель (например, пенополистирол). Бетонные полы в частном доме могут иметь черновую стяжку, которая формируется на песке, перед гидро- и теплоизолирующими прокладками.
Укладывается арматурная сетка и наполняется хорошо замешанным бетонным раствором, который будет сохнуть не меньше месяца. Важный момент: перед заливкой необходимо сформировать маяки из металлического профиля, как показано на фото.
Залитый пол следует накрыть полиэтиленовой пленкой, чтобы избежать быстрого пересыхания.

Как сделать водяные полы в деревянном доме

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.

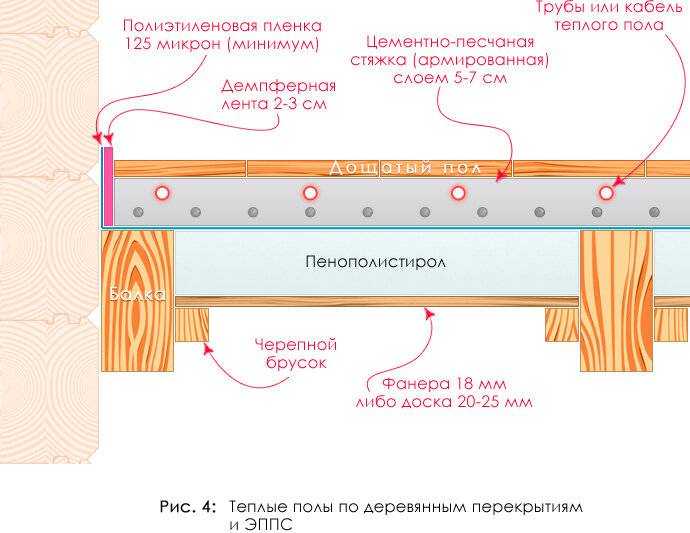

Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Помещение

В частном доме каждый хозяин стремится создать максимально комфортные условия проживания. Уют и безопасность в большей степени зависит от отопления. Ранее использовались исключительно радиаторные батареи, сегодня же большинство людей останавливают свой выбор на теплых полах. Благодаря такому отоплению все в доме могут ходить босиком, не боясь простудиться или замерзнуть.

Теплые полы смогут хорошо отопить даже большие комнаты на даче

Но обратите внимание, что применение этой системы обогрева в качестве основного источника отопления будет эффективно только в том случае, если дом имеет хорошую теплоизоляцию. Если же он не утеплен, то все тепло, которым помещение обеспечивает пол, будет уходить через оконные проемы и перекрытия

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

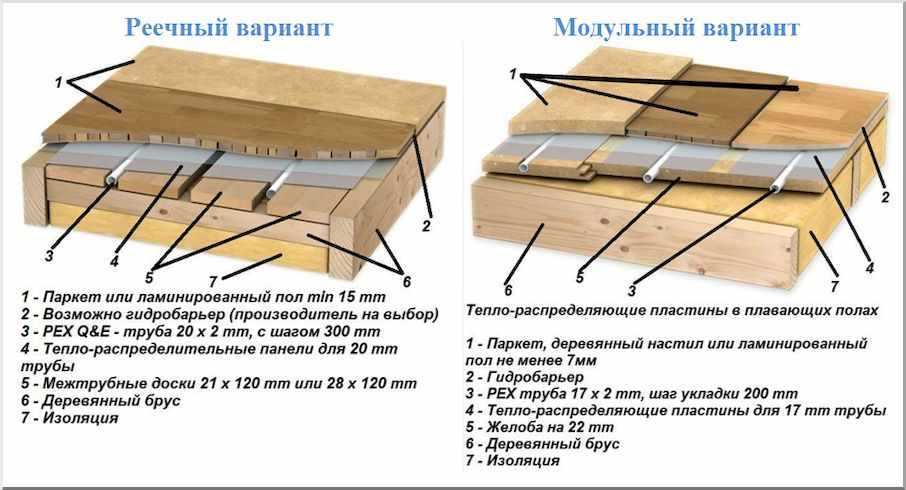

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

«Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.

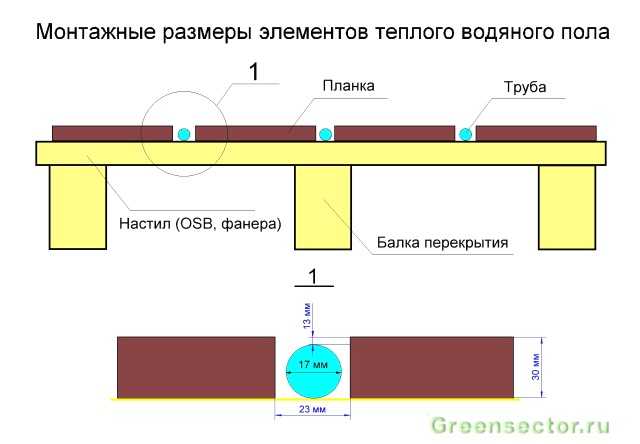

Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования.

Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу – расстоянию между трубами.

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола

Поверхность чернового пола очищается от пыли и мусора;
Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
Для более прочной фиксации можно стыки обработать клеем;
Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;

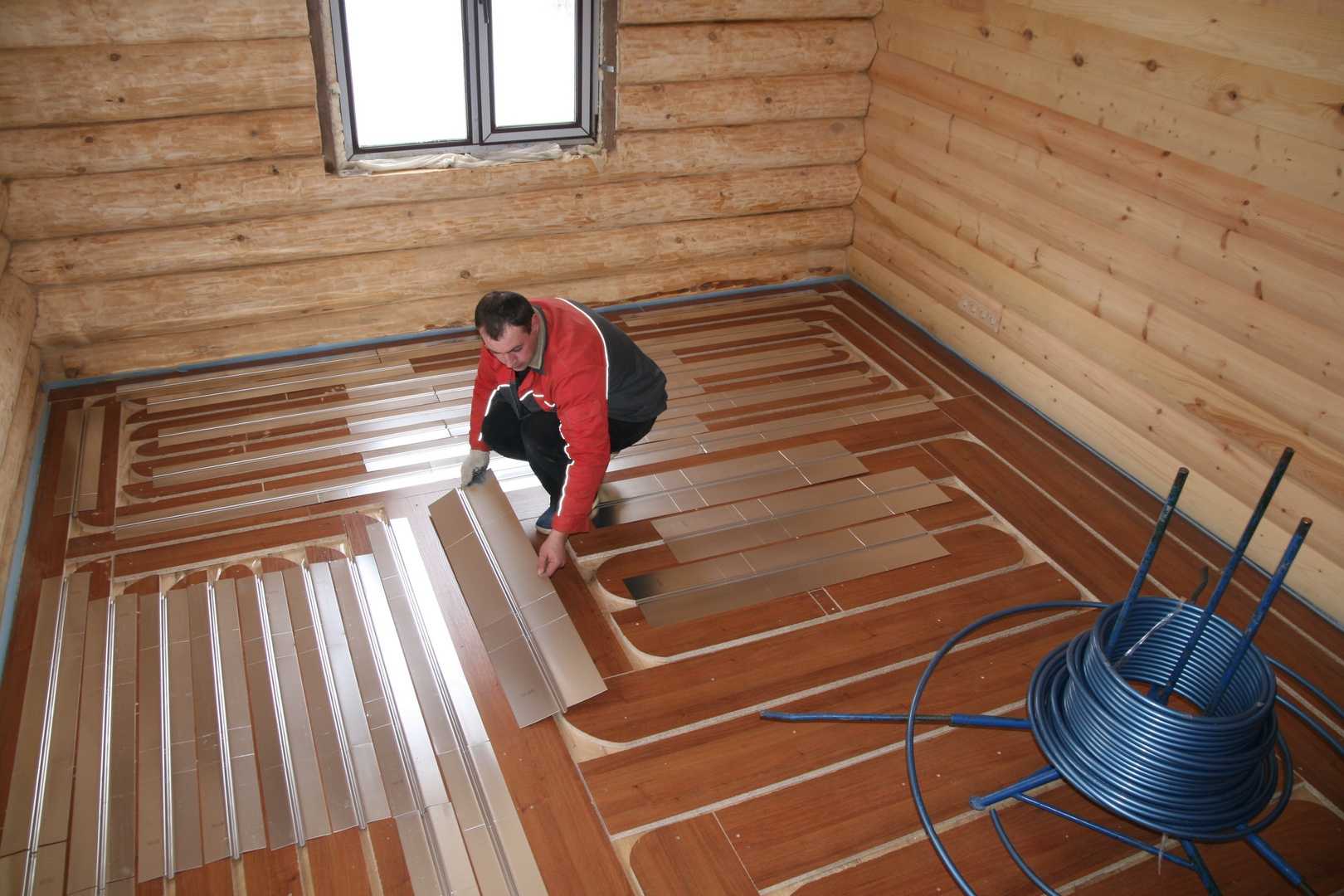

В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Подготовка основания пола

После снятия старого пола необходимо удостовериться в хорошей сохранности чернового настила и лаг. Если все детали конструкции отличного качества, можно приступать к следующему этапу. Но чаще всего даже при визуальном осмотре можно увидеть дефекты основания. В зависимости от характера повреждений применяют разные способы их устранения.

Прогнившие, источенные жучками доски удаляют. На их место кладут новые той же толщины, что и старые. Между досками оставляют незначительный зазор для естественной вентиляции. В целях экономии средств на данном этапе используют необрезной материал, который плотно не укладывается из-за неровных краёв.
Далее на расстоянии 40 — 60 см друг от друга кладут на ребро толстые (50 мм) доски или брус. Крепят их саморезами или гвоздями к деревянному полу.
Затем кладут слой теплоизоляции. Её роль выполняет специальная плёнка. Желательно использовать материал с блестящим покрытием. В процессе работы системы водяного пола он будет отражать тепловую энергию, которая будет распространяться вверх. При необходимости или желании создать особенно комфортную обстановку внутри помещения можно провести дополнительное утепление за счёт использования матов или рулонов минеральной ваты. Их кладут в образовавшиеся пустоты между лагами. Сделать это можно после монтажа трубопровода.
Поскольку дерево «дышащий» материал, способный сужаться и расширяться, по всему периметру помещения к стене крепят демпферную ленту. Она станет регулятором сезонных изменений, происходящих в структуре древесины.

Пошаговый монтаж инфракрасного пола

Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.

Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.

Как сделать теплый пол в ванной:

Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
Обесточьте систему и подведите питание до ближайшей розетки.
Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.
Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.

Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.

Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.

Важно! При нагреве многие синтетические материалы могут выделять вредные испарения.

Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Полы в частном доме: что нужно знать для правильного выбора

Желание оснастить свое жилище прочным и супернадежным полом преследует любого частного застройщика. Для того чтобы выяснить, какие полы лучше в частном доме, обратимся вкратце к характеристикам наиболее применяемых конструкций. Это могут быть полы деревянные, бетонные и сформированные на основании стяжки.

Деревянные полы

Дерево, как известно, отлично держит тепло и обладает экологической чистотой. Однако дерево не устойчиво к влаге, поэтому возникнет необходимость в применении гидроизоляционных материалов.

Бетонные полы

Наиболее долговечными принято считать бетонные полы в частном доме. Но и здесь есть свой недостаток. Такой монолитный пол должен быть дополнен тщательным утеплением, так как бетон сам по себе очень «холодный» материал.

Сухая стяжка пола

Сравнительно молодым является пол с сухой стяжкой. Сухая стяжка пола обладает отменной теплоизоляцией, главное идеально уложить и утрамбовать все слои, чтобы не было перекосов.

Напольное покрытие

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

Вначале этой статьи мы уже говорили о том, что под водяной теплый пол в деревянном доме необходимо правильно выбрать отделочный материал. Сверху деревянного настила можно использовать ламинат или паркетную доску. Эти материалы допускаются для их укладки

Однако есть одно важное ограничение – недопустимо прогревать поверхность свыше 25°С

Некоторые отдают предпочтение натуральному дереву и укладывают обычную доску. Это очень выгодное решение с экономической точки зрения. Особенно актуально, когда водяной теплый пол укладывается между деревянными лагами.
